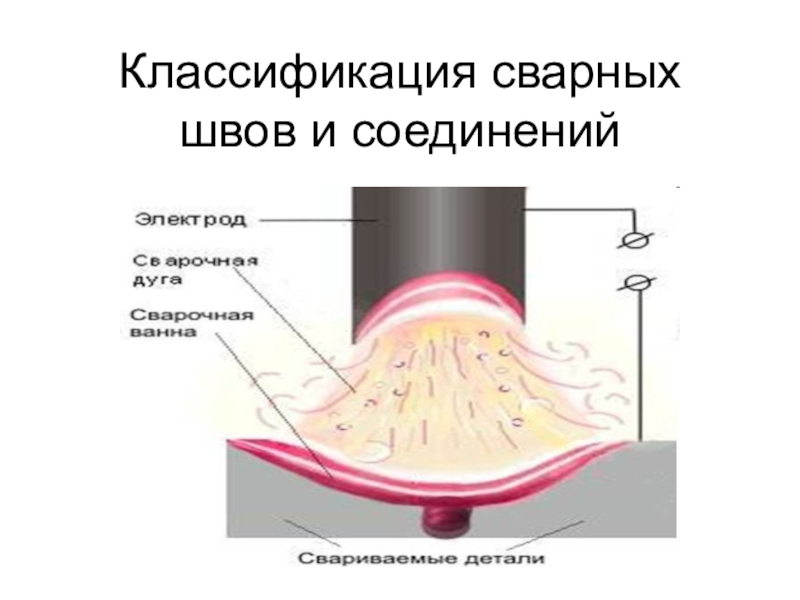

Слайд 1Классификация сварных швов и соединений

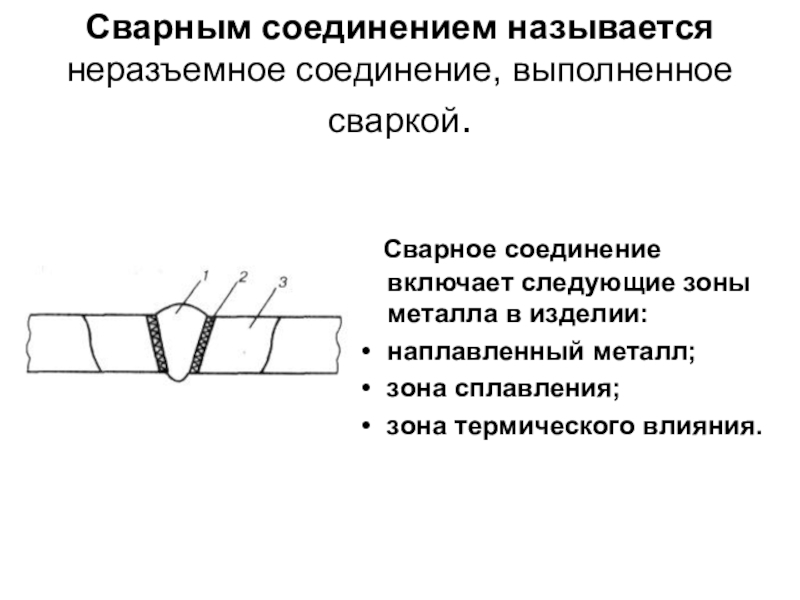

Слайд 2Сварным соединением называется неразъемное соединение, выполненное сваркой.
Сварное соединение
включает следующие зоны металла в изделии:
наплавленный металл;
зона сплавления;
зона термического влияния.

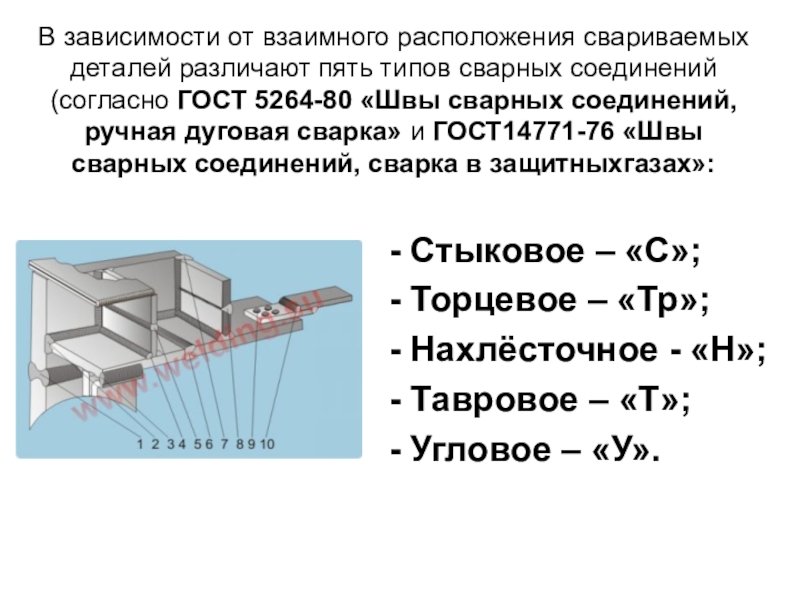

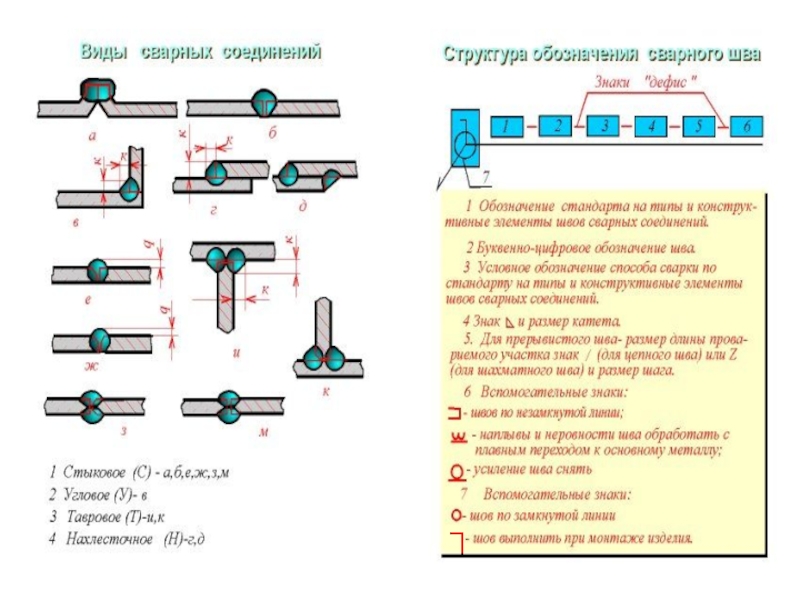

Слайд 3В зависимости от взаимного расположения свариваемых деталей различают пять типов сварных
соединений (согласно ГОСТ 5264-80 «Швы сварных соединений, ручная дуговая сварка» и ГОСТ14771-76 «Швы сварных соединений, сварка в защитныхгазах»:
- Стыковое – «С»;
- Торцевое – «Тр»;
- Нахлёсточное - «Н»;
- Тавровое – «Т»;
- Угловое – «У».

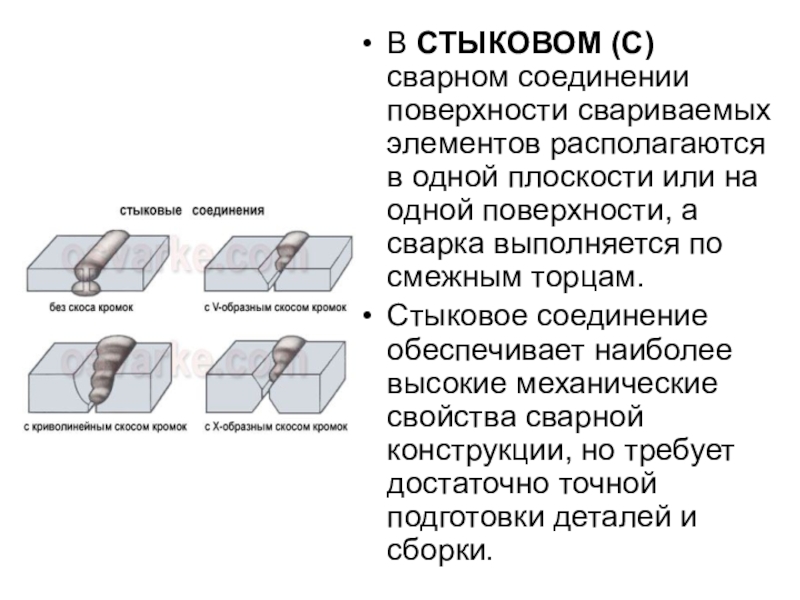

Слайд 4В СТЫКОВОМ (С) сварном соединении поверхности свариваемых элементов располагаются в одной
плоскости или на одной поверхности, а сварка выполняется по смежным торцам.
Стыковое соединение обеспечивает наиболее высокие механические свойства сварной конструкции, но требует достаточно точной подготовки деталей и сборки.

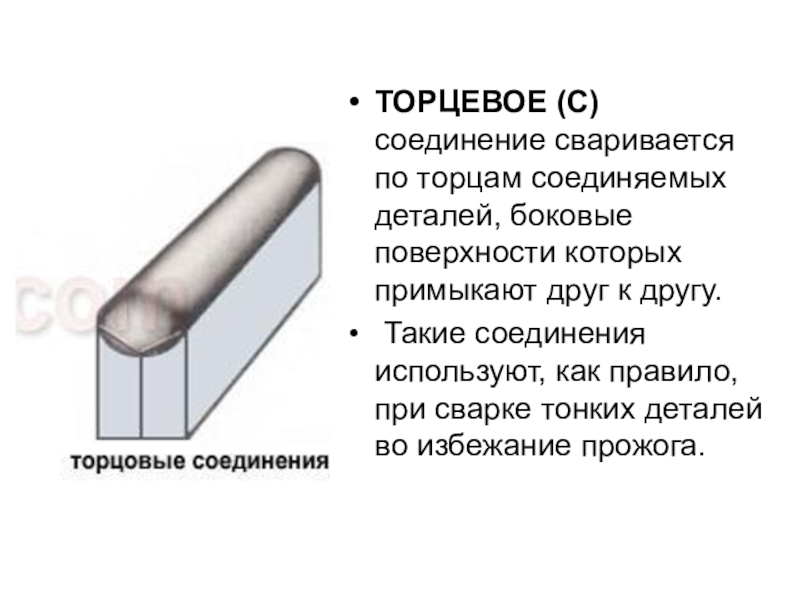

Слайд 5ТОРЦЕВОЕ (С) соединение сваривается по торцам соединяемых деталей, боковые поверхности которых
примыкают друг к другу.
Такие соединения используют, как правило, при сварке тонких деталей во избежание прожога.

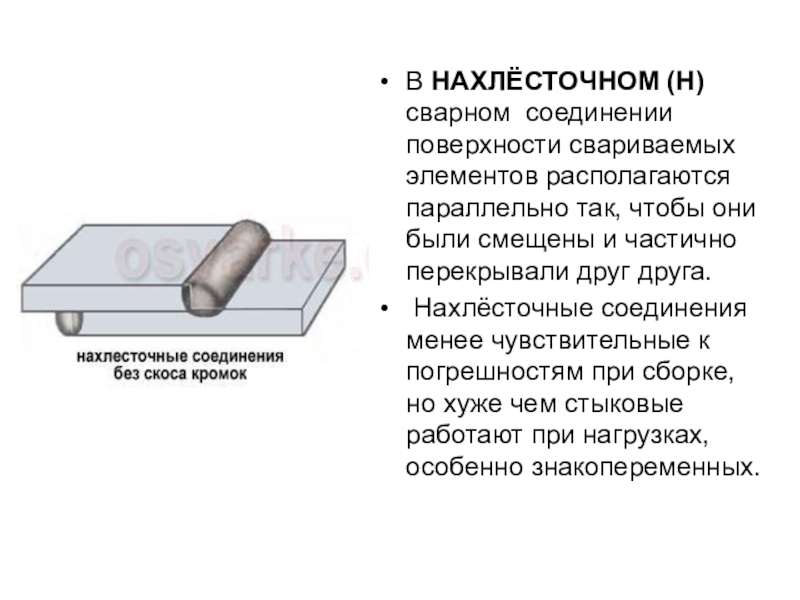

Слайд 6В НАХЛЁСТОЧНОМ (Н) сварном соединении поверхности свариваемых элементов располагаются параллельно так,
чтобы они были смещены и частично перекрывали друг друга.
Нахлёсточные соединения менее чувствительные к погрешностям при сборке, но хуже чем стыковые работают при нагрузках, особенно знакопеременных.

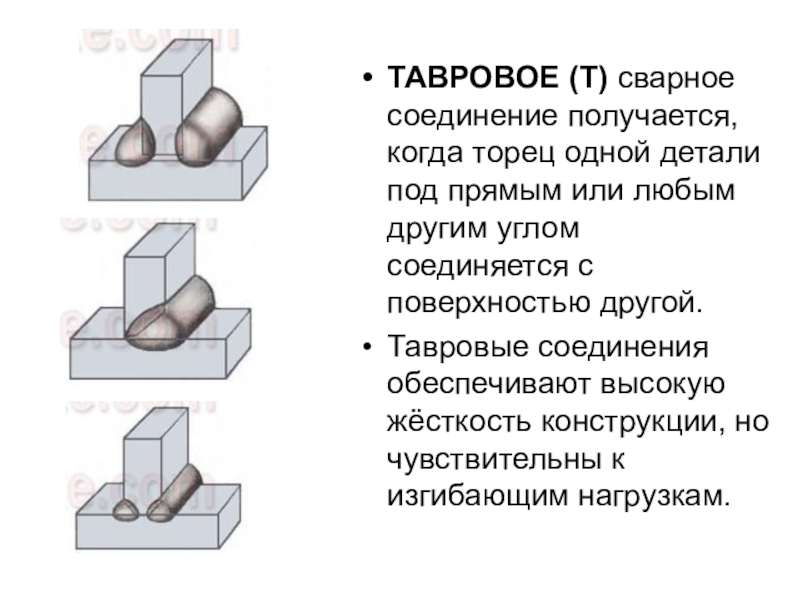

Слайд 7ТАВРОВОЕ (Т) сварное соединение получается, когда торец одной детали под прямым
или любым другим углом соединяется с поверхностью другой.
Тавровые соединения обеспечивают высокую жёсткость конструкции, но чувствительны к изгибающим нагрузкам.

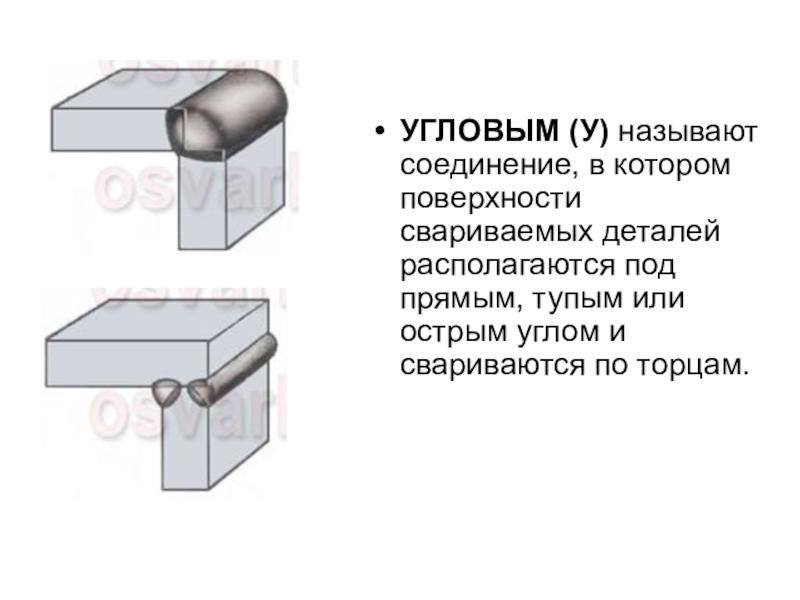

Слайд 8УГЛОВЫМ (У) называют соединение, в котором поверхности свариваемых деталей располагаются под
прямым, тупым или острым углом и свариваются по торцам.

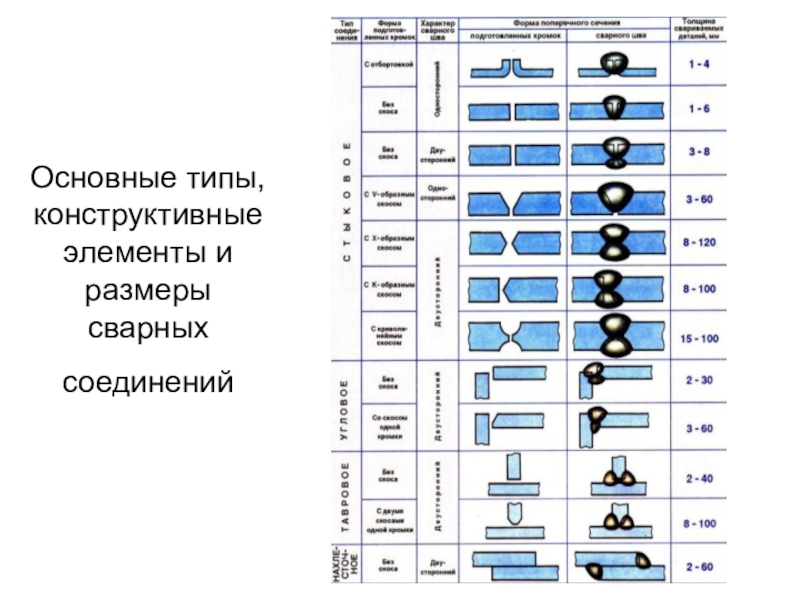

Слайд 9Основные типы, конструктивные элементы и размеры сварных соединений

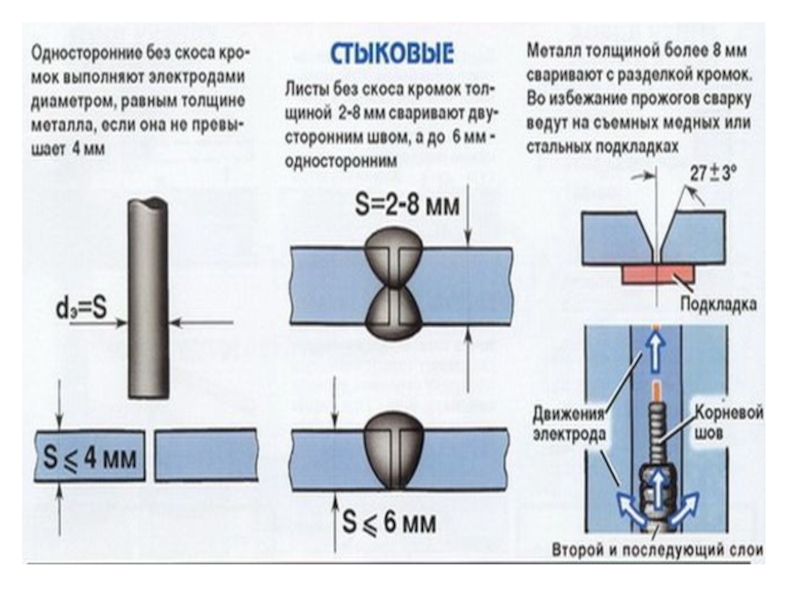

Слайд 10При сварке плавлением для обеспечения необходимой глубины проплавления выполняют разделку кромок

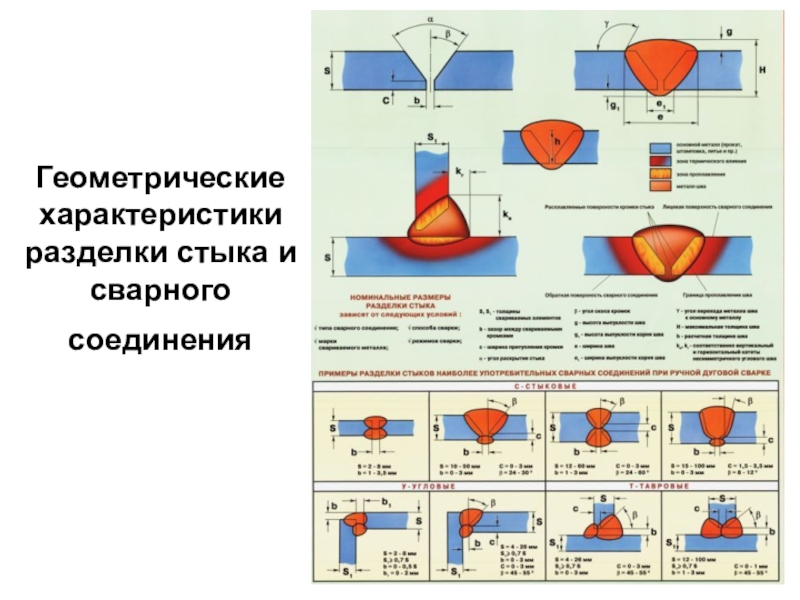

Слайд 11Геометрические характеристики разделки стыка и сварного соединения

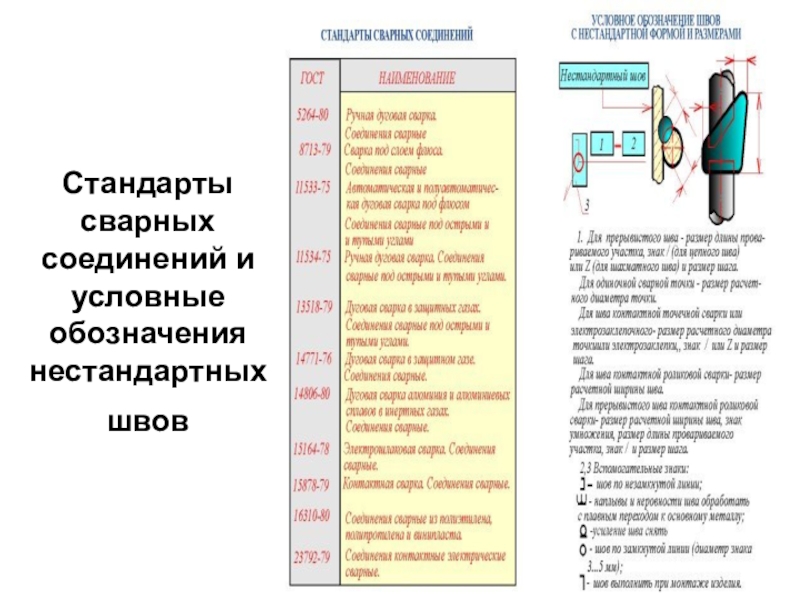

Слайд 12Стандарты сварных соединений и условные обозначения нестандартных швов

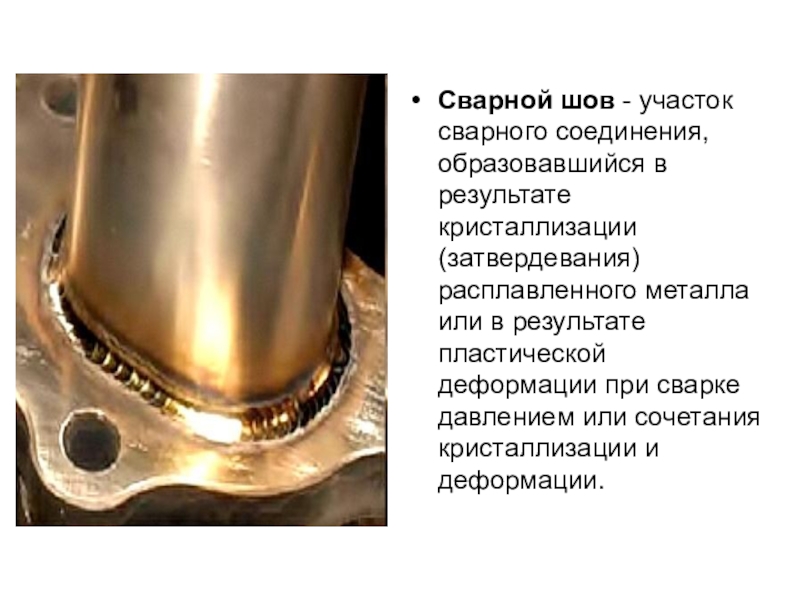

Слайд 13Сварной шов - участок сварного соединения, образовавшийся в результате кристаллизации (затвердевания)
расплавленного металла или в результате пластической деформации при сварке давлением или сочетания кристаллизации и деформации.

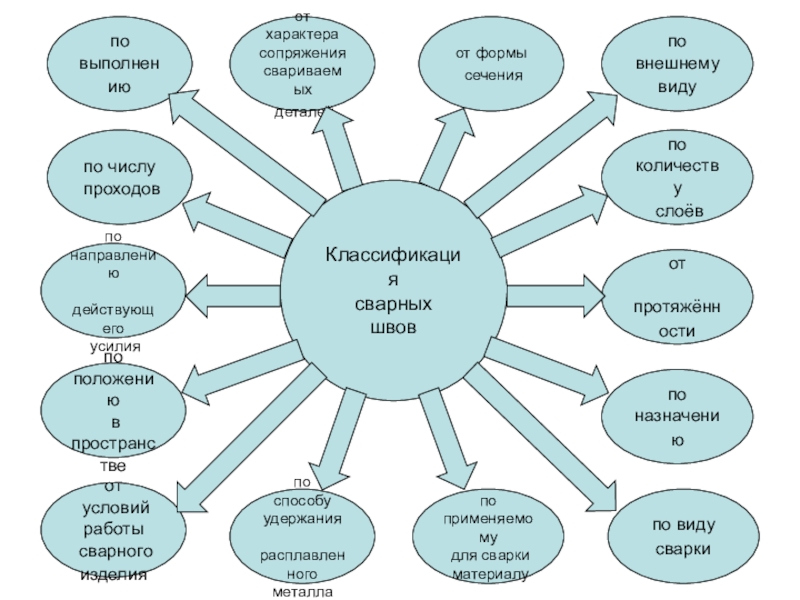

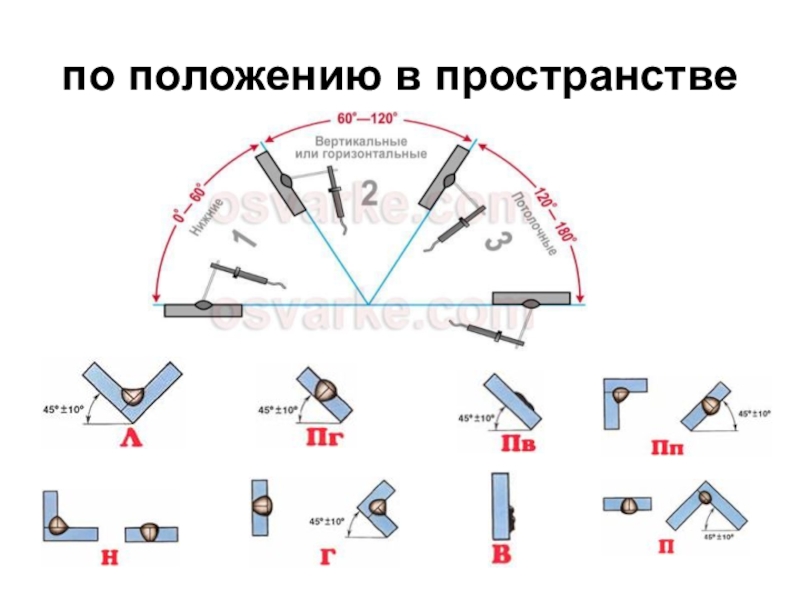

Слайд 14по положению
в пространстве

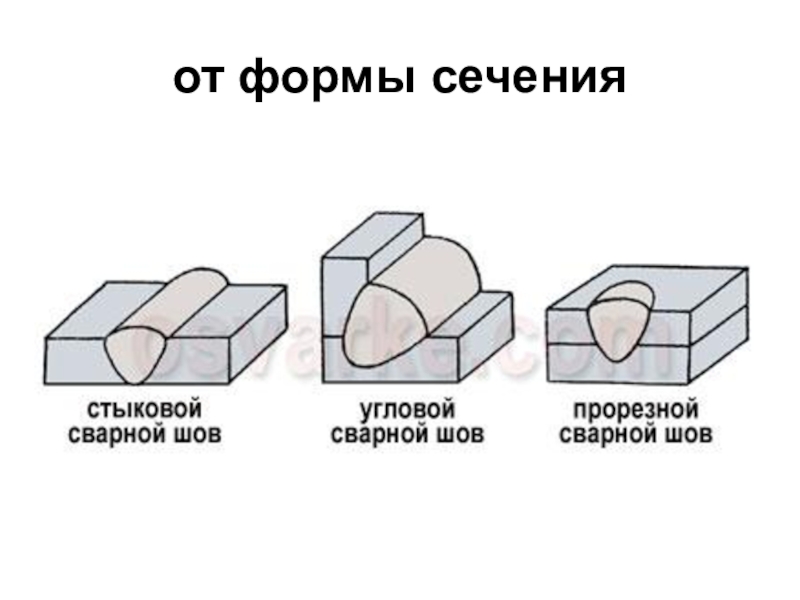

от формы
сечения
Классификация
сварных
швов
от характера
сопряжения
свариваемых
деталей
по количеству
слоёв

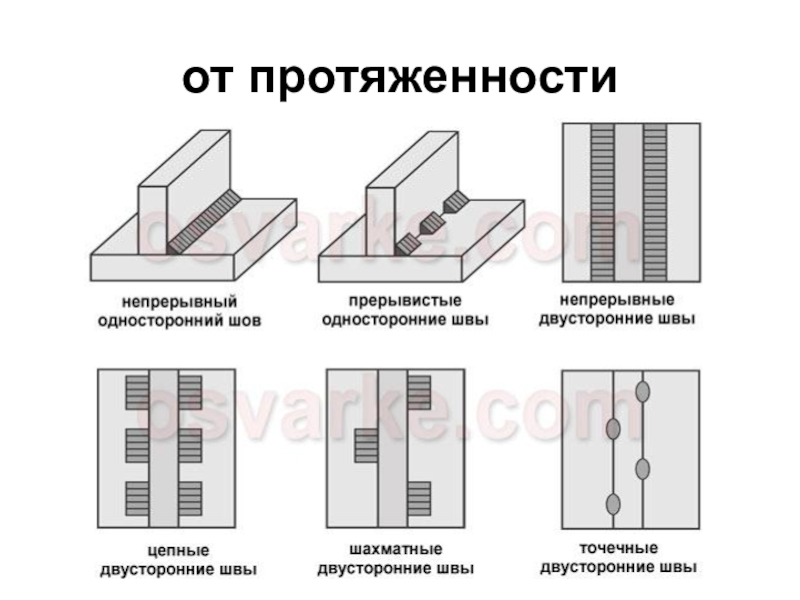

от
протяжённости

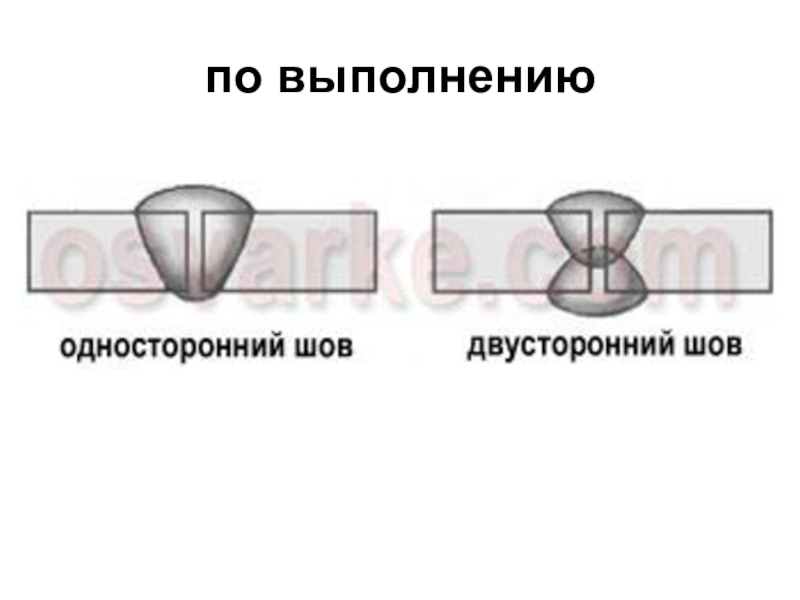

по выполнению
по числу
проходов
по назначению
по виду сварки
по направлению
действующего
усилия
по применяемому
для сварки
материалу
от
условий работы
сварного
изделия
по
способу удержания
расплавленного
металла
по внешнему
виду

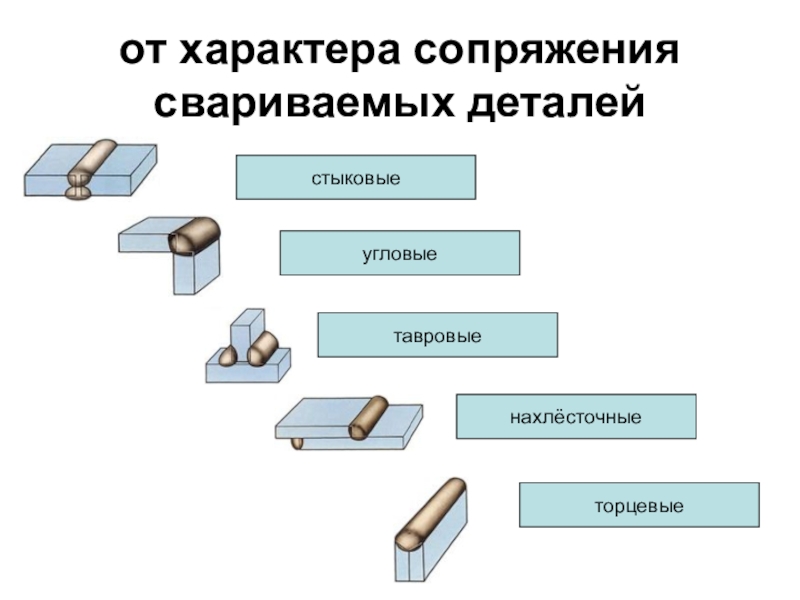

Слайд 16от характера сопряжения свариваемых деталей
стыковые
угловые
тавровые
нахлёсточные
торцевые

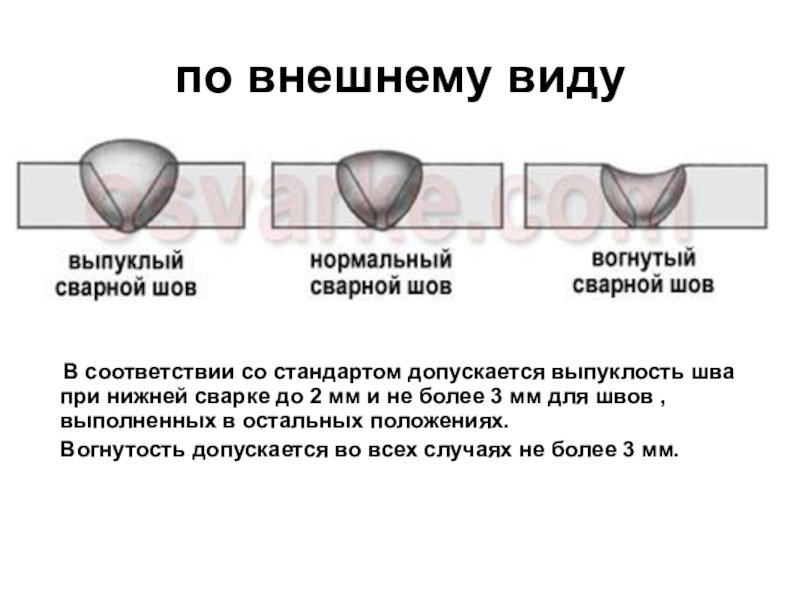

Слайд 17по внешнему виду
В соответствии со стандартом допускается
выпуклость шва при нижней сварке до 2 мм и не более 3 мм для швов , выполненных в остальных положениях.
Вогнутость допускается во всех случаях не более 3 мм.

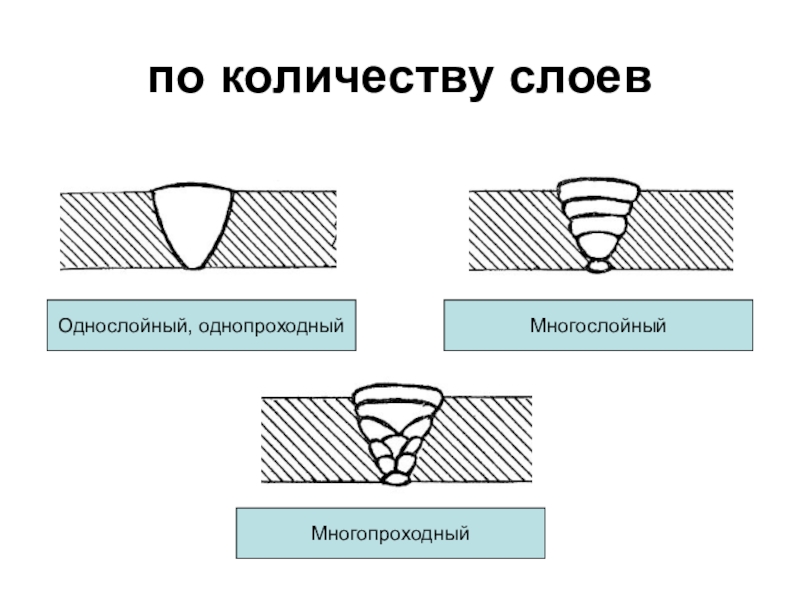

Слайд 19по количеству слоев
Однослойный, однопроходный
Многослойный
Многопроходный
Слайд 21по направлению действующего усилия

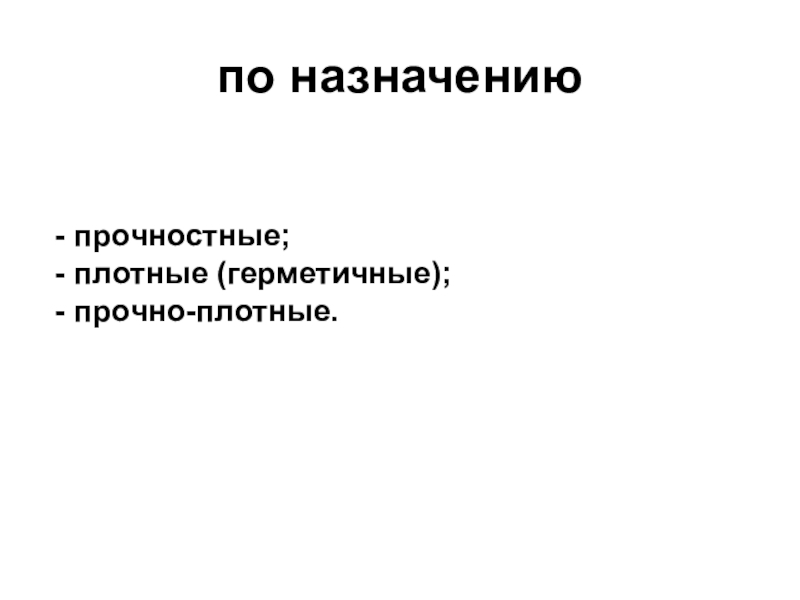

Слайд 23по назначению
- прочностные;
- плотные (герметичные);
- прочно-плотные.

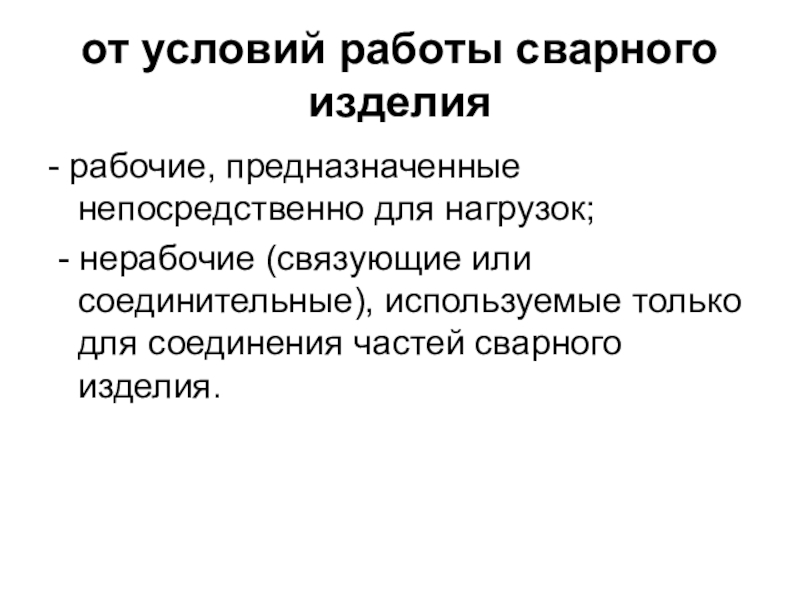

Слайд 24от условий работы сварного изделия
- рабочие, предназначенные непосредственно для нагрузок;
- нерабочие (связующие или соединительные), используемые только для соединения частей сварного изделия.

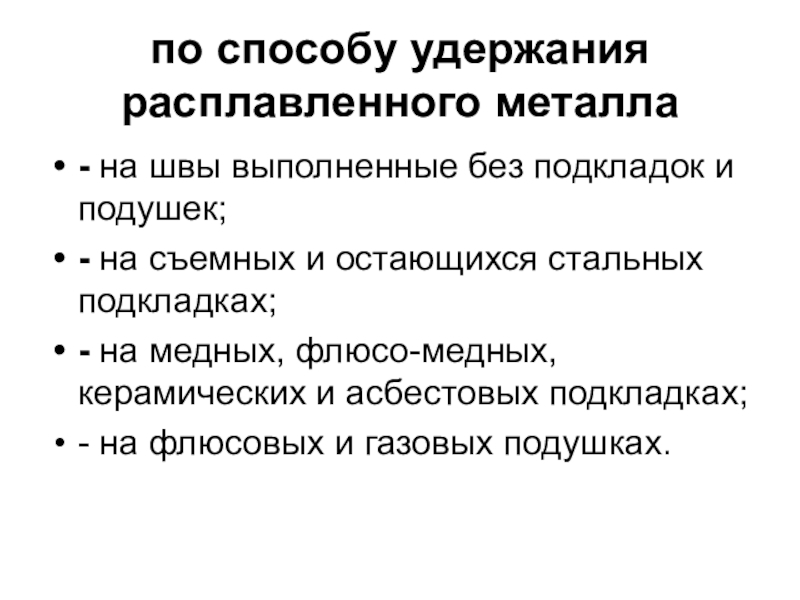

Слайд 25по способу удержания расплавленного металла
- на швы выполненные без подкладок
и подушек;
- на съемных и остающихся стальных подкладках;
- на медных, флюсо-медных, керамических и асбестовых подкладках;
- на флюсовых и газовых подушках.

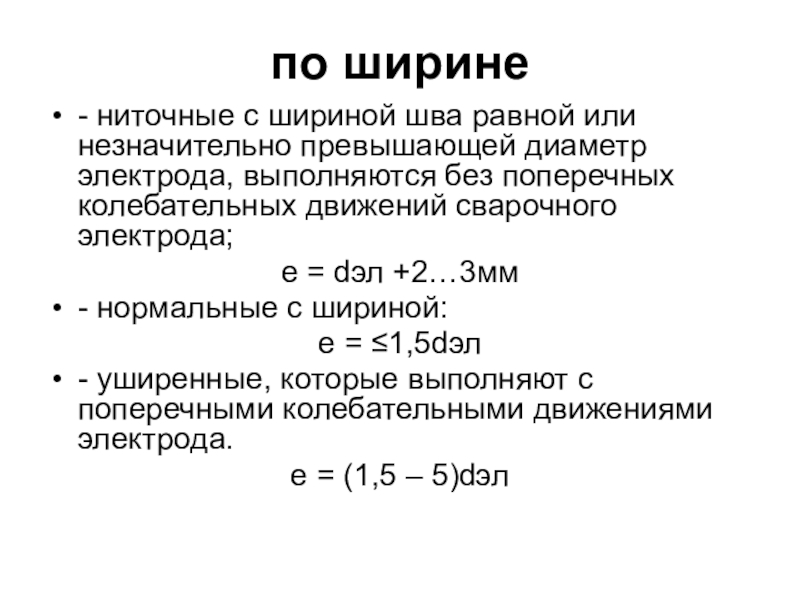

Слайд 27по ширине
- ниточные с шириной шва равной или незначительно превышающей
диаметр электрода, выполняются без поперечных колебательных движений сварочного электрода;
e = dэл +2…3мм
- нормальные с шириной:
e = ≤1,5dэл
- уширенные, которые выполняют с поперечными колебательными движениями электрода.
e = (1,5 – 5)dэл

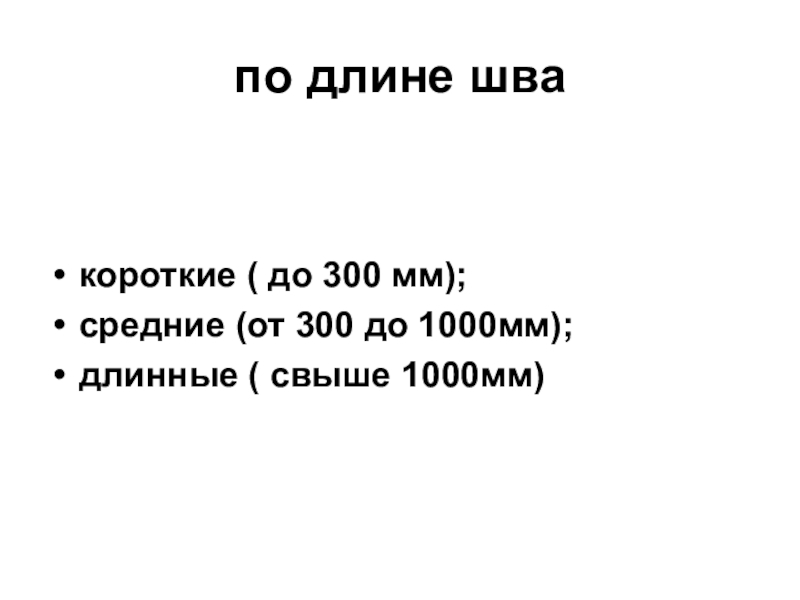

Слайд 28по длине шва
короткие ( до 300 мм);
средние (от 300 до 1000мм);
длинные
( свыше 1000мм)

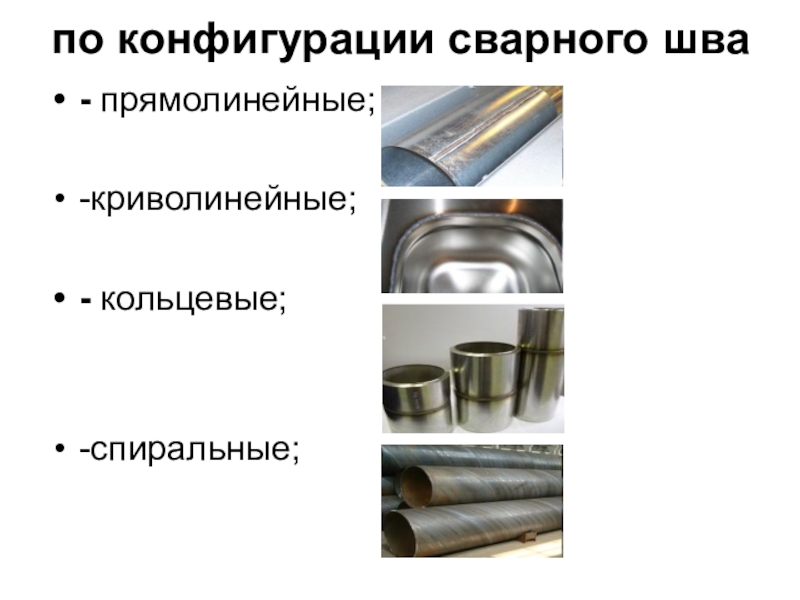

Слайд 29по конфигурации сварного шва
- прямолинейные;
-криволинейные;
- кольцевые;
-спиральные;

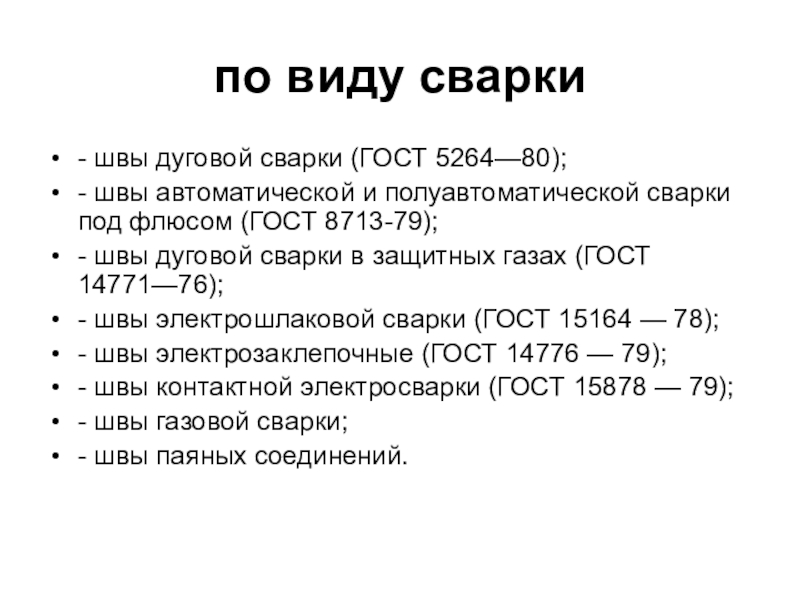

Слайд 30по виду сварки
- швы дуговой сварки (ГОСТ 5264—80);
- швы автоматической
и полуавтоматической сварки под флюсом (ГОСТ 8713-79);
- швы дуговой сварки в защитных газах (ГОСТ 14771—76);
- швы электрошлаковой сварки (ГОСТ 15164 — 78);
- швы электрозаклепочные (ГОСТ 14776 — 79);
- швы контактной электросварки (ГОСТ 15878 — 79);
- швы газовой сварки;
- швы паяных соединений.

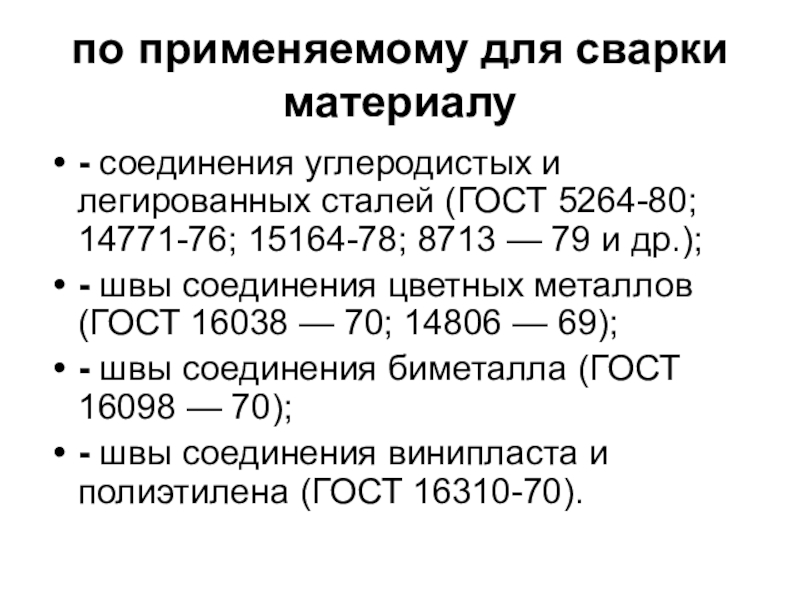

Слайд 31по применяемому для сварки материалу
- соединения углеродистых и легированных сталей
(ГОСТ 5264-80; 14771-76; 15164-78; 8713 — 79 и др.);
- швы соединения цветных металлов (ГОСТ 16038 — 70; 14806 — 69);
- швы соединения биметалла (ГОСТ 16098 — 70);
- швы соединения винипласта и полиэтилена (ГОСТ 16310-70).

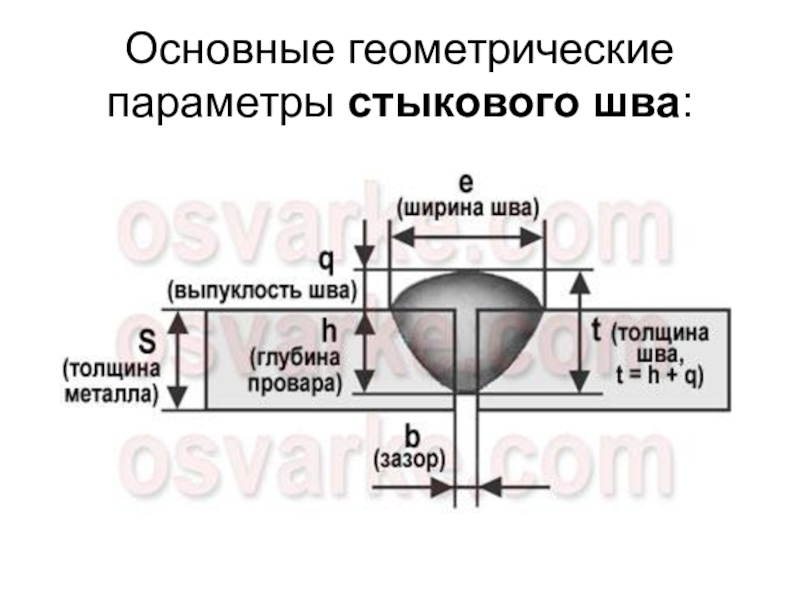

Слайд 32Основные геометрические параметры стыкового шва:
Слайд 33Основные геометрические параметры углового шва

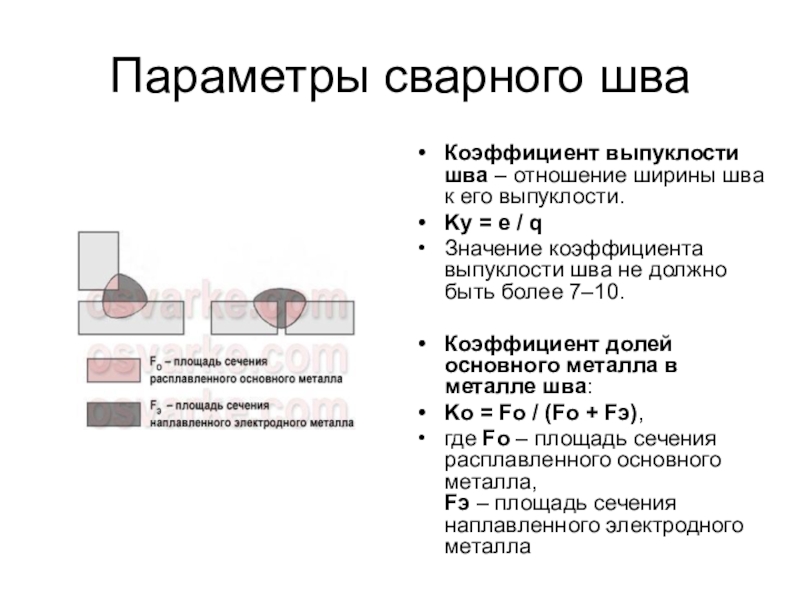

Слайд 34Параметры сварного шва
Коэффициент выпуклости шва – отношение ширины шва к его
выпуклости.
Ky = e / q
Значение коэффициента выпуклости шва не должно быть более 7–10.
Коэффициент долей основного металла в металле шва:
Kо = Fо / (Fо + Fэ),
где Fо – площадь сечения расплавленного основного металла,
Fэ – площадь сечения наплавленного электродного металла

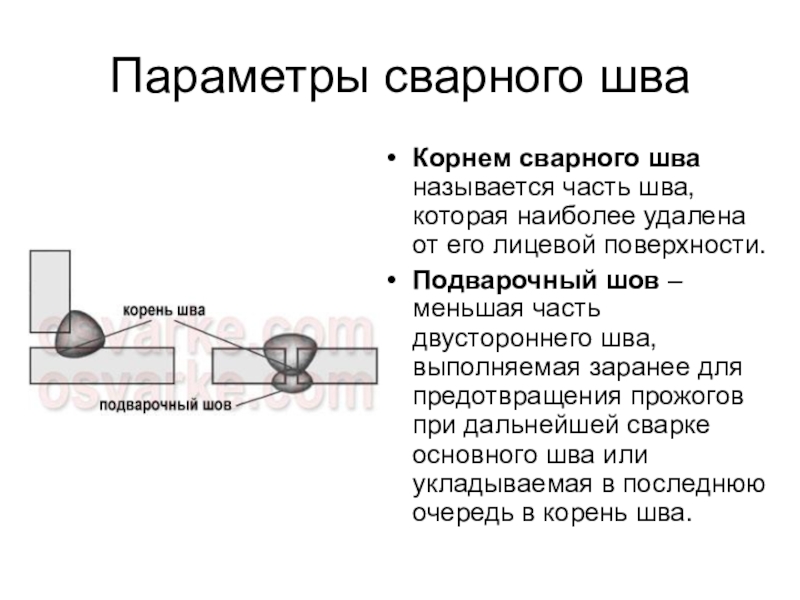

Слайд 35Параметры сварного шва
Корнем сварного шва называется часть шва, которая наиболее удалена
от его лицевой поверхности.
Подварочный шов – меньшая часть двустороннего шва, выполняемая заранее для предотвращения прожогов при дальнейшей сварке основного шва или укладываемая в последнюю очередь в корень шва.

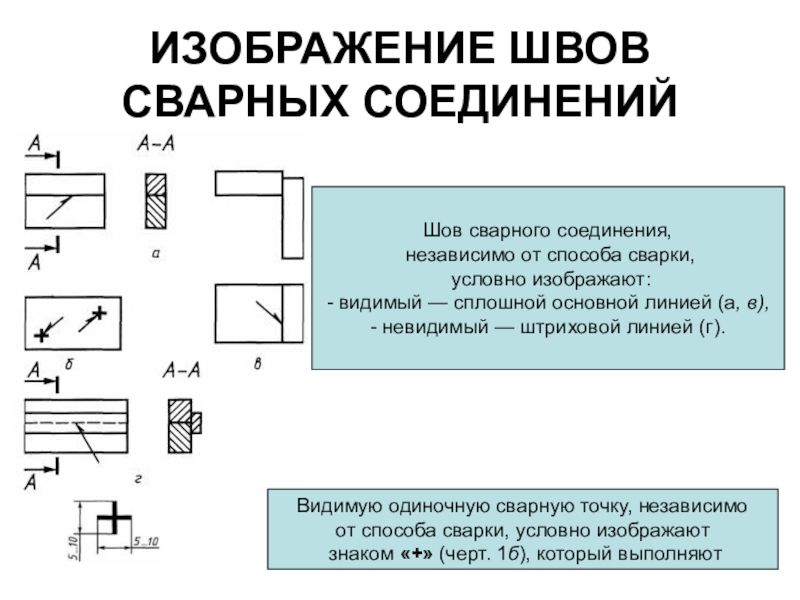

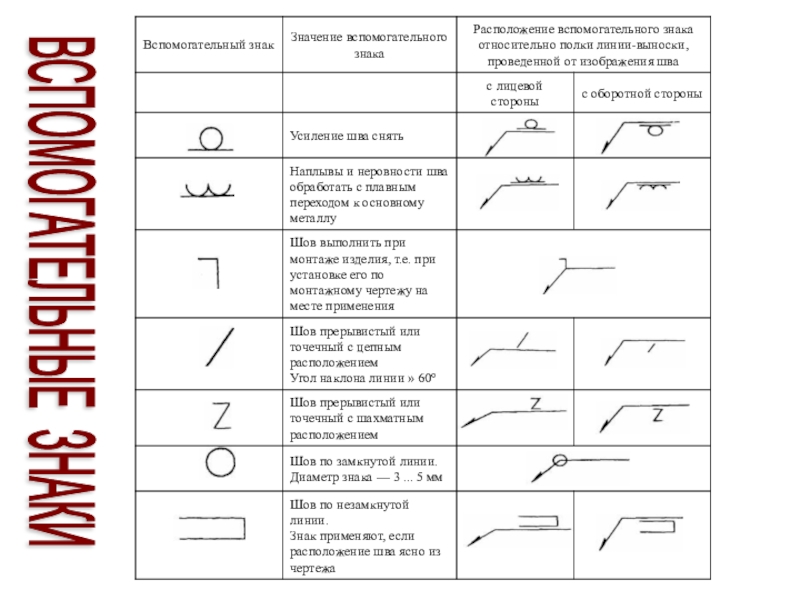

Слайд 36ИЗОБРАЖЕНИЕ ШВОВ СВАРНЫХ СОЕДИНЕНИЙ
Шов сварного соединения,
независимо от способа сварки,
условно
изображают:
- видимый — сплошной основной линией (а, в),
- невидимый — штриховой линией (г).
Видимую одиночную сварную точку, независимо
от способа сварки, условно изображают
знаком «+» (черт. 1б), который выполняют

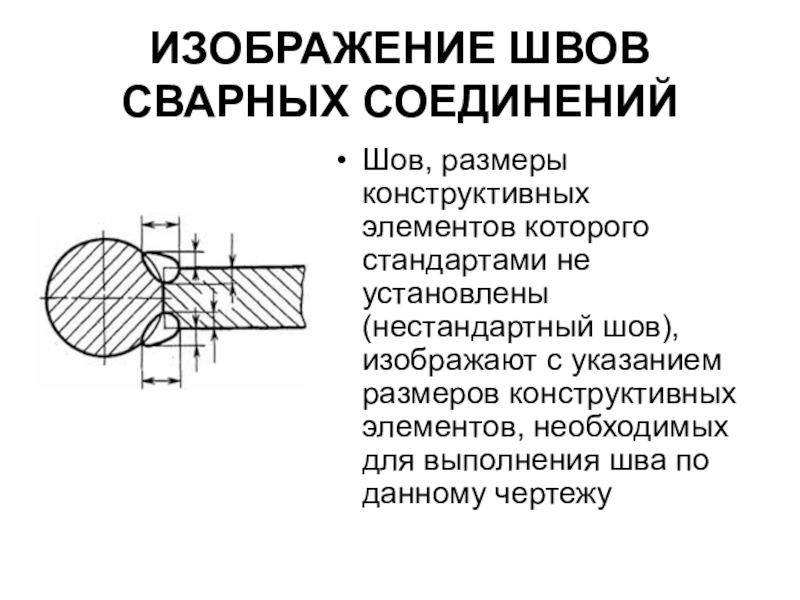

Слайд 37ИЗОБРАЖЕНИЕ ШВОВ СВАРНЫХ СОЕДИНЕНИЙ
Шов, размеры конструктивных элементов которого стандартами не установлены
(нестандартный шов), изображают с указанием размеров конструктивных элементов, необходимых для выполнения шва по данному чертежу

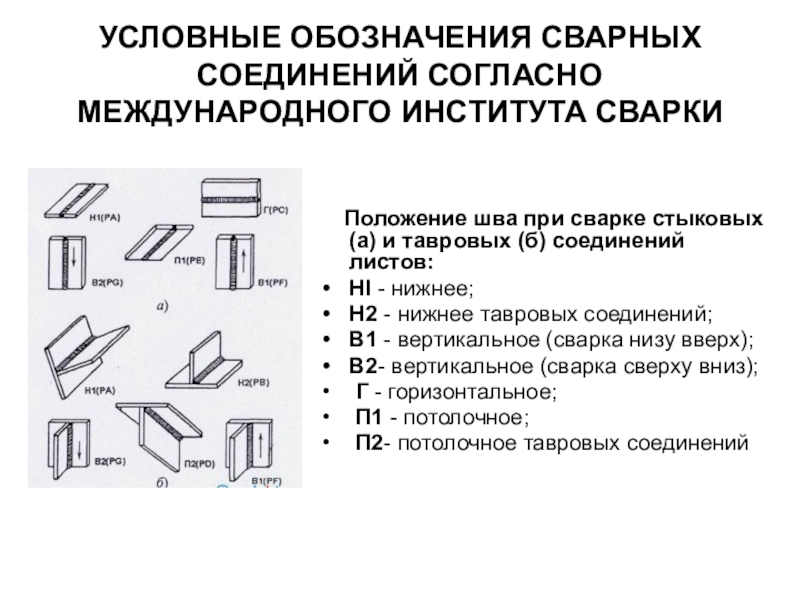

Слайд 40УСЛОВНЫЕ ОБОЗНАЧЕНИЯ СВАРНЫХ СОЕДИНЕНИЙ СОГЛАСНО МЕЖДУНАРОДНОГО ИНСТИТУТА СВАРКИ
Положение шва
при сварке стыковых (а) и тавровых (б) соединений листов:
HI - нижнее;
Н2 - нижнее тавровых соединений;
B1 - вертикальное (сварка низу вверх);
B2- вертикальное (сварка сверху вниз);
Г - горизонтальное;
П1 - потолочное;
П2- потолочное тавровых соединений

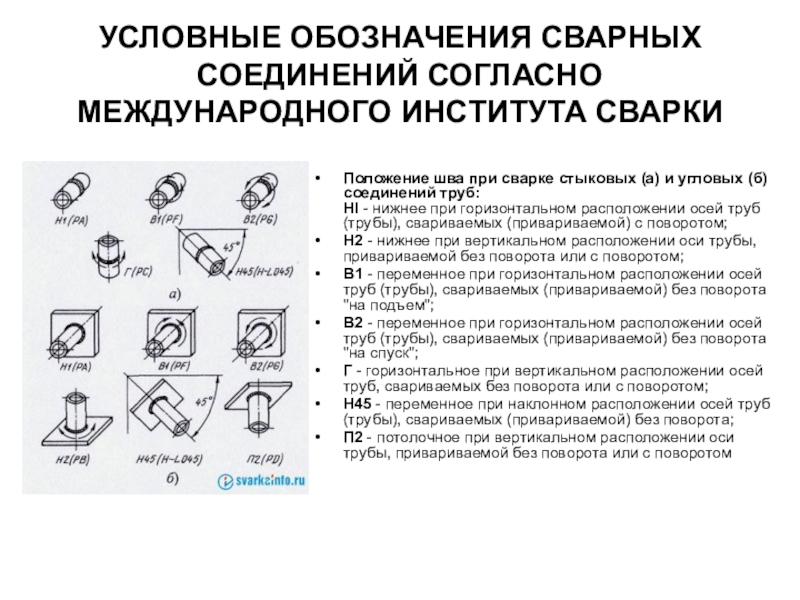

Слайд 41УСЛОВНЫЕ ОБОЗНАЧЕНИЯ СВАРНЫХ СОЕДИНЕНИЙ СОГЛАСНО МЕЖДУНАРОДНОГО ИНСТИТУТА СВАРКИ
Положение шва при сварке
стыковых (а) и угловых (б) соединений труб:
HI - нижнее при горизонтальном расположении осей труб (трубы), свариваемых (привариваемой) с поворотом;
Н2 - нижнее при вертикальном расположении оси трубы, привариваемой без поворота или с поворотом;
В1 - переменное при горизонтальном расположении осей труб (трубы), свариваемых (привариваемой) без поворота "на подъем";
В2 - переменное при горизонтальном расположении осей труб (трубы), свариваемых (привариваемой) без поворота "на спуск";
Г - горизонтальное при вертикальном расположении осей труб, свариваемых без поворота или с поворотом;
Н45 - переменное при наклонном расположении осей труб (трубы), свариваемых (привариваемой) без поворота;
П2 - потолочное при вертикальном расположении оси трубы, привариваемой без поворота или с поворотом
