Презентация, доклад на тему Кладка архитектурных элементов здания из кирпича

Елена Ивановна
преподаватель спецдисциплин
строительного профиля
ТОГАПОУ «Промышленно-технологический
колледж»


г. Мичуринск, Тамбовская область

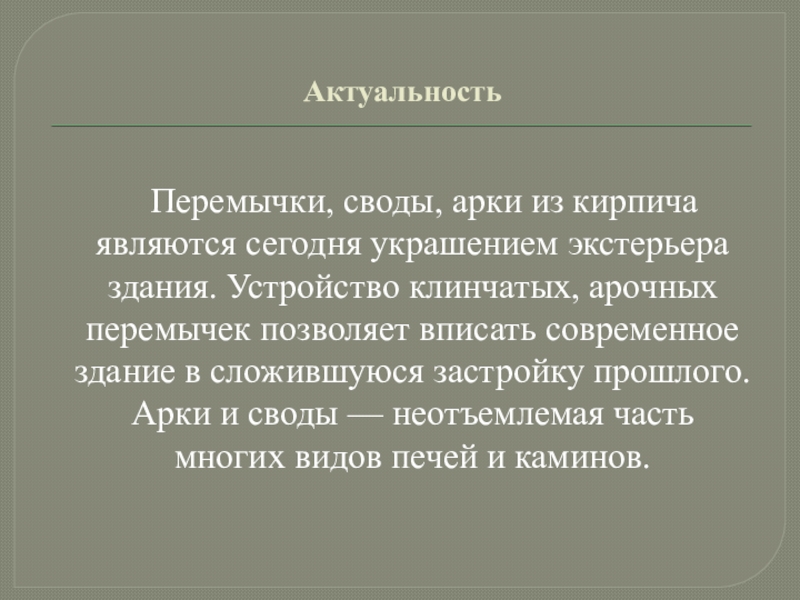

клинчатых, арочных перемычек позволяет вписать современное здание в сложившуюся застройку прошлого. Арки и своды — неотъемлемая часть многих видов печей и каминов.

способы кладки перемычек, сводов и арок из кирпича;
привить интерес к дисциплине и пониманию сущности и социальной значимости своей будущей профессии

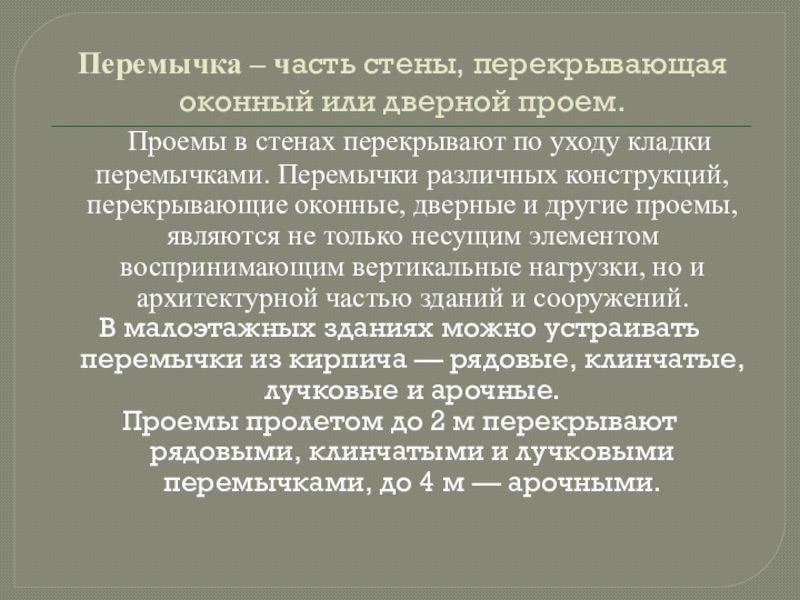

перекрывают по уходу кладки перемычками. Перемычки различных конструкций, перекрывающие оконные, дверные и другие проемы, являются не только несущим элементом воспринимающим вертикальные нагрузки, но и архитектурной частью зданий и сооружений.
В малоэтажных зданиях можно устраивать перемычки из кирпича — рядовые, клинчатые, лучковые и арочные.
Проемы пролетом до 2 м перекрывают рядовыми, клинчатыми и лучковыми перемычками, до 4 м — арочными.

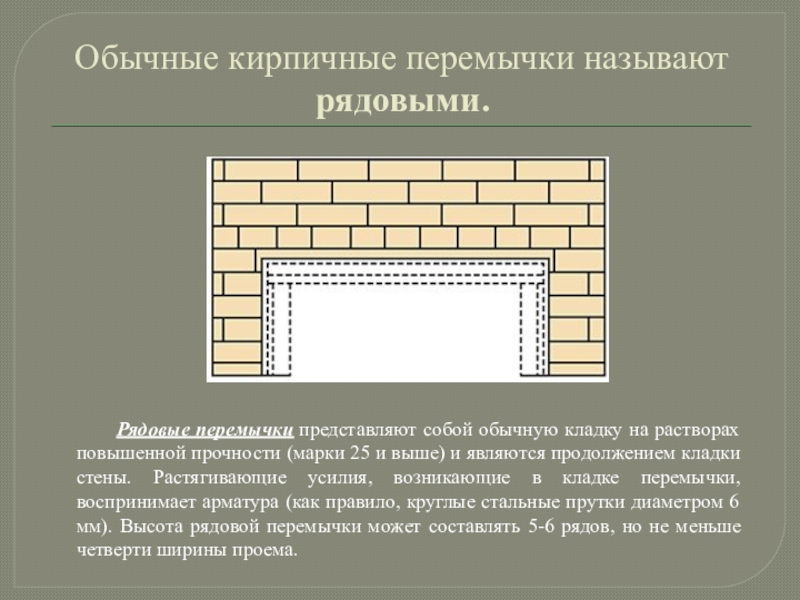

повышенной прочности (марки 25 и выше) и являются продолжением кладки стены. Растягивающие усилия, возникающие в кладке перемычки, воспринимает арматура (как правило, круглые стальные прутки диаметром 6 мм). Высота рядовой перемычки может составлять 5-6 рядов, но не меньше четверти ширины проема.

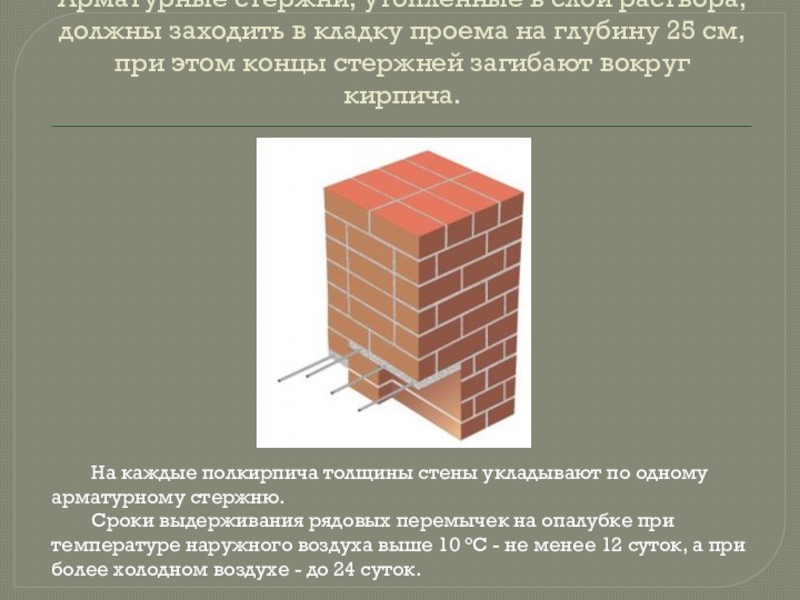

на глубину 25 см, при этом концы стержней загибают вокруг кирпича.

На каждые полкирпича толщины стены укладывают по одному арматурному стержню. Сроки выдерживания рядовых перемычек на опалубке при температуре наружного воздуха выше 10 °С - не менее 12 суток, а при более холодном воздухе - до 24 суток.

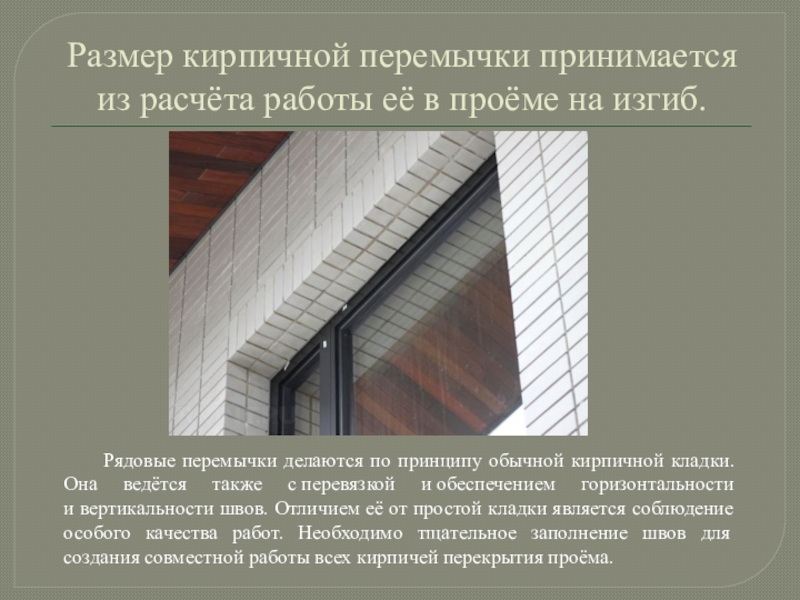

перемычки делаются по принципу обычной кирпичной кладки. Она ведётся также с перевязкой и обеспечением горизонтальности и вертикальности швов. Отличием её от простой кладки является соблюдение особого качества работ. Необходимо тщательное заполнение швов для создания совместной работы всех кирпичей перекрытия проёма.

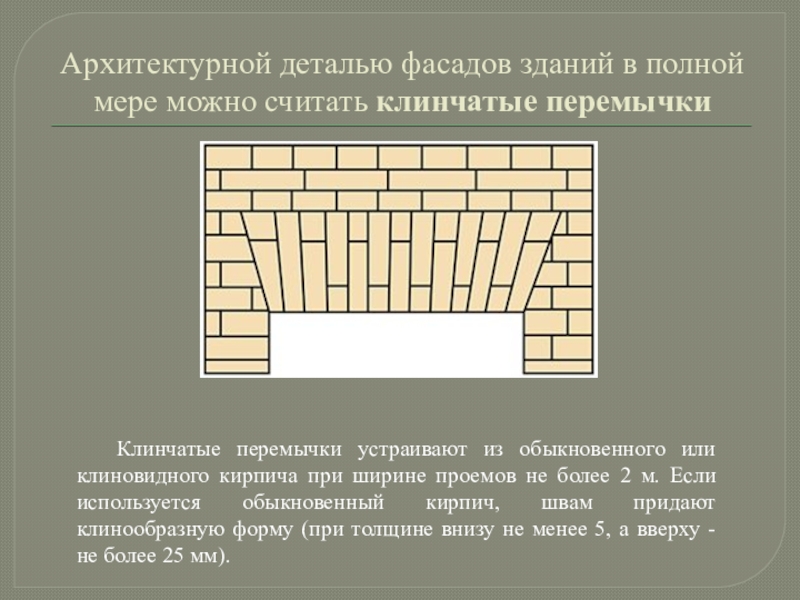

перемычки устраивают из обыкновенного или клиновидного кирпича при ширине проемов не более 2 м. Если используется обыкновенный кирпич, швам придают клинообразную форму (при толщине внизу не менее 5, а вверху - не более 25 мм).

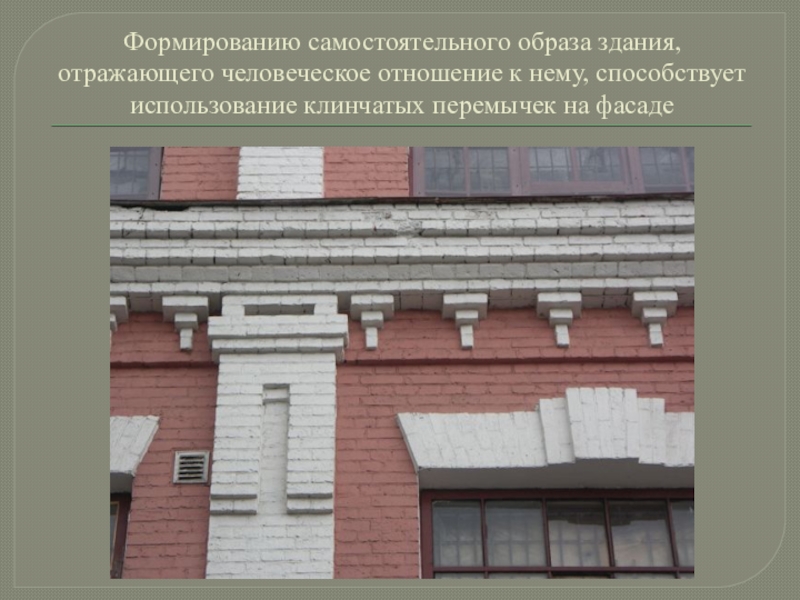

клинчатых перемычек на фасаде

ведут поперечными рядами по опалубке, удерживаемой кружалами. Центральный нечетный ряд кирпича называют замковым. Он должен находиться в центре перемычки в вертикальном положении.

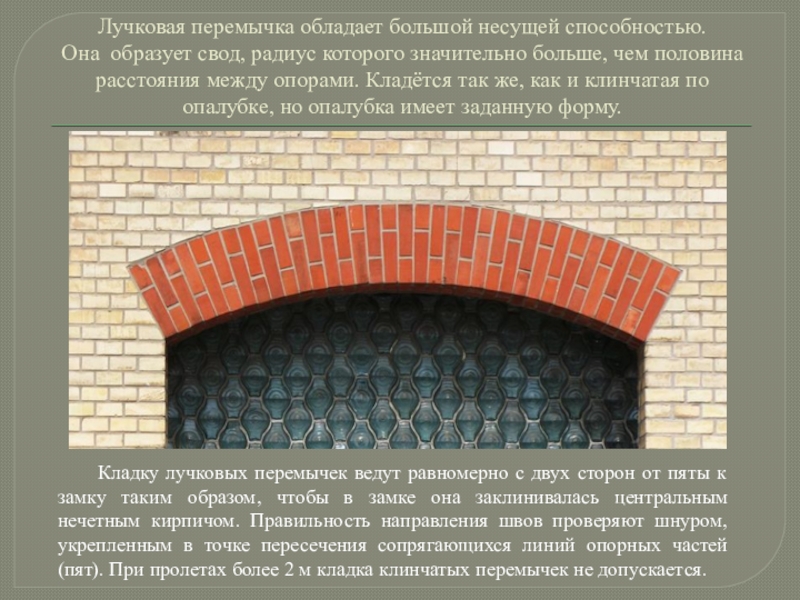

значительно больше, чем половина расстояния между опорами. Кладётся так же, как и клинчатая по опалубке, но опалубка имеет заданную форму.

Кладку лучковых перемычек ведут равномерно с двух сторон от пяты к замку таким образом, чтобы в замке она заклинивалась центральным нечетным кирпичом. Правильность направления швов проверяют шнуром, укрепленным в точке пересечения сопрягающихся линий опорных частей (пят). При пролетах более 2 м кладка клинчатых перемычек не допускается.

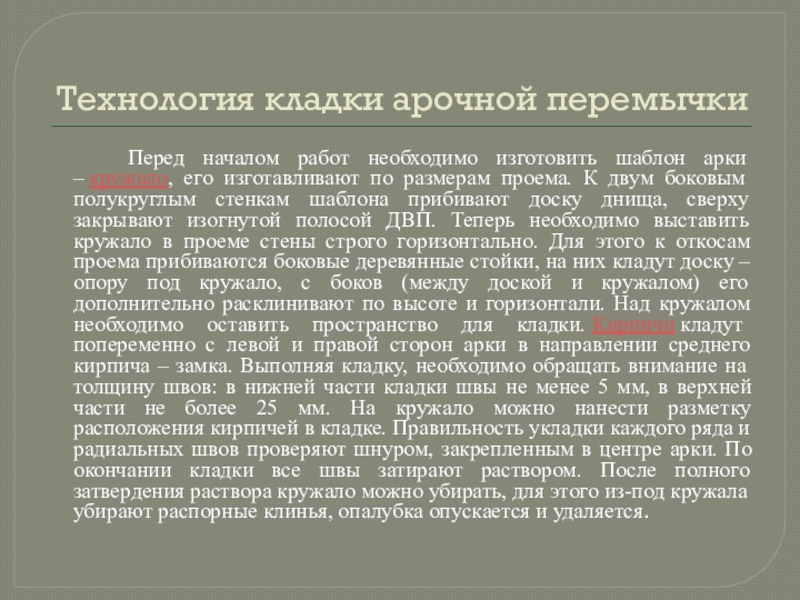

его изготавливают по размерам проема. К двум боковым полукруглым стенкам шаблона прибивают доску днища, сверху закрывают изогнутой полосой ДВП. Теперь необходимо выставить кружало в проеме стены строго горизонтально. Для этого к откосам проема прибиваются боковые деревянные стойки, на них кладут доску – опору под кружало, с боков (между доской и кружалом) его дополнительно расклинивают по высоте и горизонтали. Над кружалом необходимо оставить пространство для кладки. Кирпичи кладут попеременно с левой и правой сторон арки в направлении среднего кирпича – замка. Выполняя кладку, необходимо обращать внимание на толщину швов: в нижней части кладки швы не менее 5 мм, в верхней части не более 25 мм. На кружало можно нанести разметку расположения кирпичей в кладке. Правильность укладки каждого ряда и радиальных швов проверяют шнуром, закрепленным в центре арки. По окончании кладки все швы затирают раствором. После полного затвердения раствора кружало можно убирать, для этого из-под кружала убирают распорные клинья, опалубка опускается и удаляется.

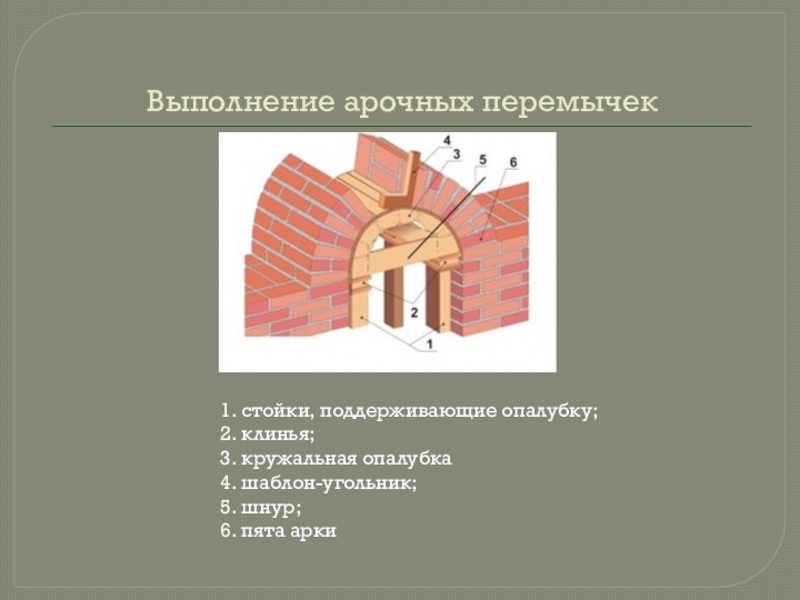

4. шаблон-угольник;
5. шнур;
6. пята арки

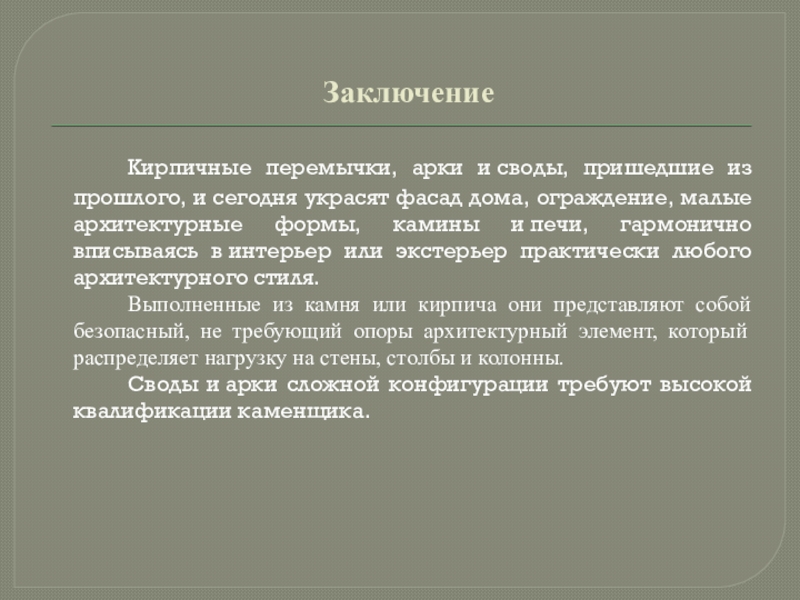

ограждение, малые архитектурные формы, камины и печи, гармонично вписываясь в интерьер или экстерьер практически любого архитектурного стиля.
Выполненные из камня или кирпича они представляют собой безопасный, не требующий опоры архитектурный элемент, который распределяет нагрузку на стены, столбы и колонны.
Своды и арки сложной конфигурации требуют высокой квалификации каменщика.

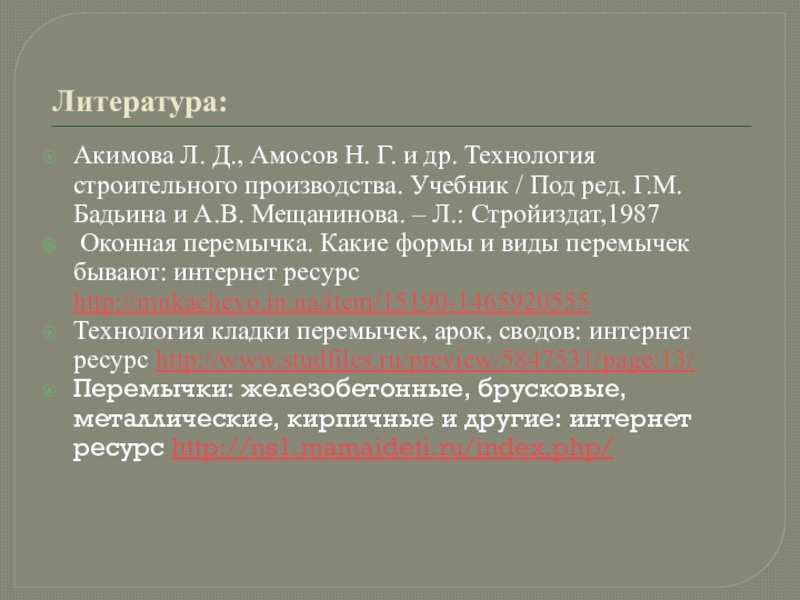

Учебник / Под ред. Г.М. Бадьина и А.В. Мещанинова. – Л.: Стройиздат,1987
 Оконная перемычка. Какие формы и виды перемычек бывают: интернет ресурс http://mukachevo.in.ua/item/15190-1465920555
Технология кладки перемычек, арок, сводов: интернет ресурс http://www.studfiles.ru/preview/5847531/page:13/
Перемычки: железобетонные, брусковые, металлические, кирпичные и другие: интернет ресурс http://ns1.mamaideti.ru/index.php/
