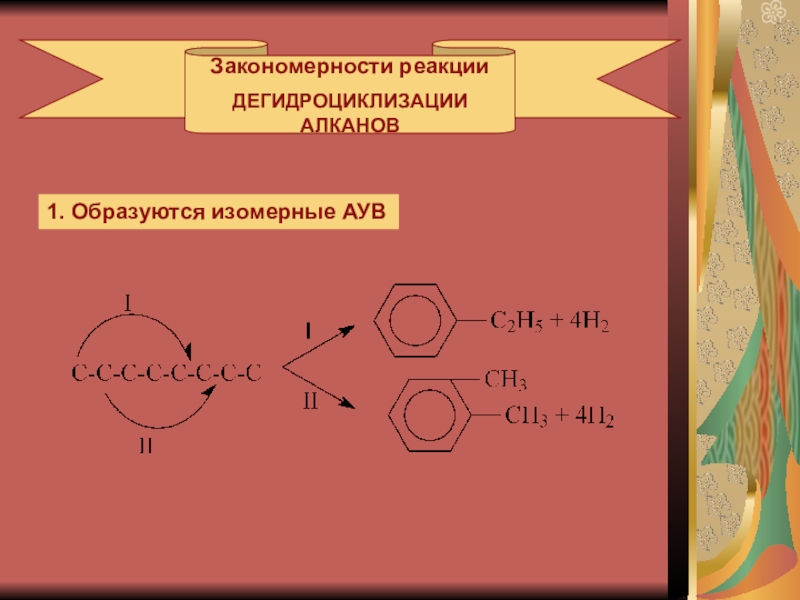

- 18. Закономерности реакцииДЕГИДРОЦИКЛИЗАЦИИАЛКАНОВ1. Образуются изомерные АУВ
- 19. 2. Разветвление цепи алканов повышает скорость реакцииСкорость
- 20. Слайд 20
- 21. 4. Изоалканы с прямой цепью > C5
- 22. 1 Схема дегидроциклизации (общая)
- 23. 2 Схема дегидроциклизации надМолекулы олефинов над не циклизуются сами,а превращаются в диены и триены
- 24. 3 Схема дегидроциклизации ( над Pt/C)Затем
Сырье для получения ароматикифракция 65-85оС Продукт - Бензолфракция 85-110оС
Слайд 1КАТАЛИТИЧЕСКИЙ РИФОРМИНГ
Процесс превращения низкооктановых бензинов
с целью повышения их
октанового числа
или получения ароматических УВ для
химической переработки
или получения ароматических УВ для
химической переработки

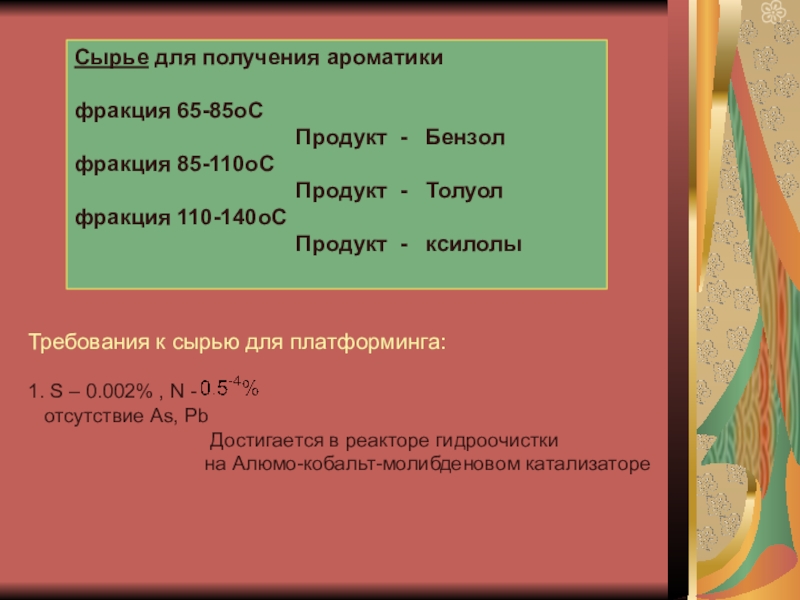

Слайд 2Сырье для получения ароматики
фракция 65-85оС
Продукт - Бензол
фракция 85-110оС
Продукт - Толуол
фракция 110-140оС
Продукт - ксилолы
фракция 85-110оС
Продукт - Толуол
фракция 110-140оС
Продукт - ксилолы
Требования к сырью для платформинга:
1. S – 0.002% , N -
отсутствие As, Pb
Достигается в реакторе гидроочистки
на Алюмо-кобальт-молибденовом катализаторе

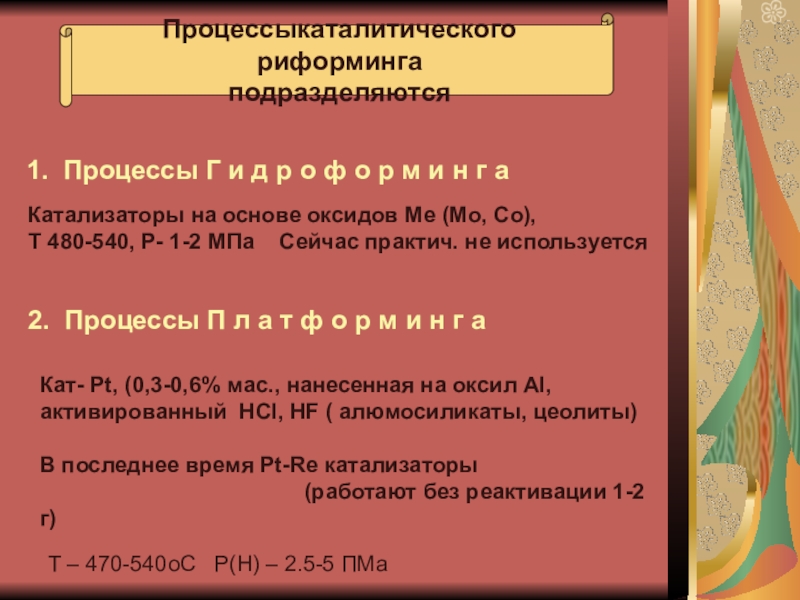

Слайд 3Процессыкаталитического риформинга
подразделяются
1. Процессы Г и д р о ф о р
м и н г а
Катализаторы на основе оксидов Ме (Мо, Со),
Т 480-540, Р- 1-2 МПа Сейчас практич. не используется
2. Процессы П л а т ф о р м и н г а
Кат- Рt, (0,3-0,6% мас., нанесенная на оксил Al,
активированный HCl, HF ( алюмосиликаты, цеолиты)
В последнее время Pt-Re катализаторы
(работают без реактивации 1-2 г)
Т – 470-540оС Р(Н) – 2.5-5 ПМа
Слайд 4Химизм основных
реакций платформинга (ПЛ)
В процеесе платформинга УВ подвергаются
глубоким превращениям
Катализаторы ПЛ бифункциональные
Содержат два типа активных центров:
Кислотные (Н+)
Металлические (атомы платины)

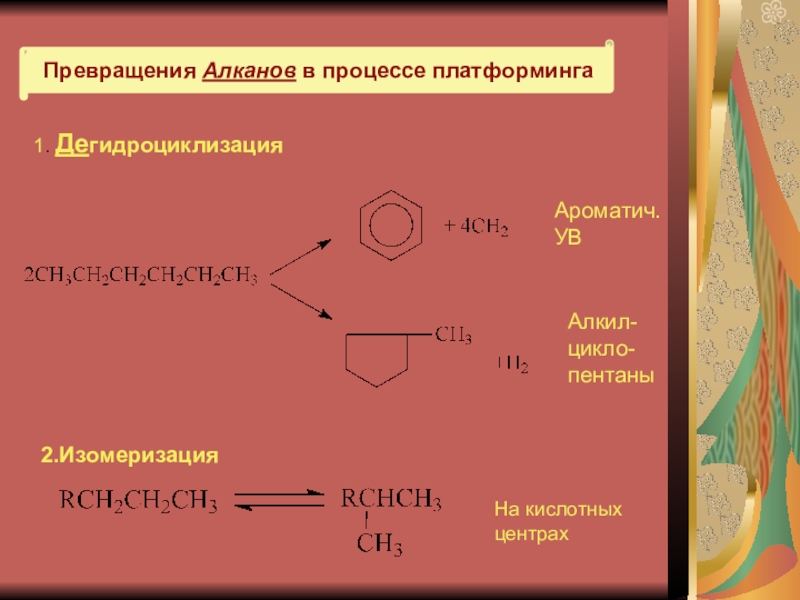

Слайд 5Превращения Алканов в процессе платформинга
1. Дегидроциклизация
Ароматич.
УВ
Алкил-
цикло-
пентаны
2.Изомеризация
На кислотных
центрах
Слайд 63. Гидрогенолиз
Превращения Нафтенов в процессе платформинга
(на платиновых центрах)
Дегидрирование

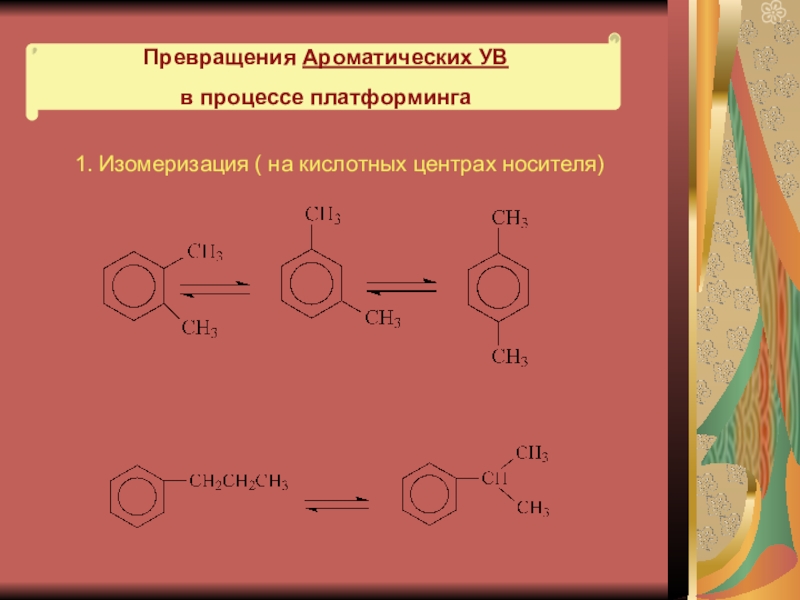

Слайд 8Превращения Ароматических УВ
в процессе платформинга
1. Изомеризация ( на кислотных центрах носителя)
Слайд 10Механизм основных реакций
платформинга
Дегидрирование шестичленных нафтенов
Основная реакция при которой образуются АрУВ
Дегидрирование
происходит на платиновых активных центрах
Скорость дегидрирования зависит от строения нафтенов
Слайд 13
Мостиковые циклогексаны претерпевают дегидрирование
с предварительным расщеплением по связи С-С
Бициклические нафтены
дегидрирование

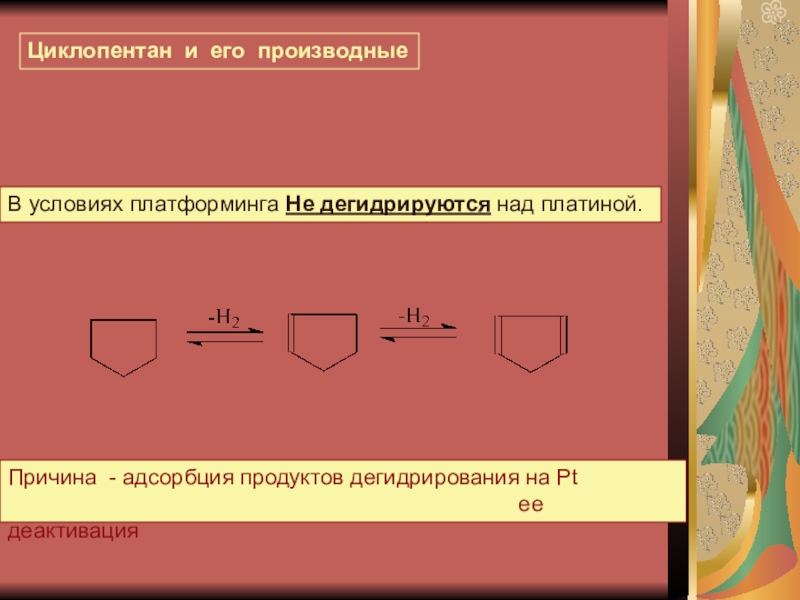

Слайд 14Циклопентан и его производные
В условиях платформинга Не дегидрируются над платиной.
Причина
- адсорбция продуктов дегидрирования на Pt
ее деактивация
ее деактивация
Слайд 15
Следовательно
Циклопентадиеновые структуры
в условиях платформинга не образуются
Образовавшиеся алкилциклопентадиеновые структуры
быстро изомеризуются
Слайд 16Изомеризаци алкилциклопентанов
в циклогексаны
с последующим дегидрированием
РЕАКЦИЯ
ДЕГИДРОИЗОМЕРИЗАЦИИ
Протекает с участием Pt и кислотных
центров катализатора

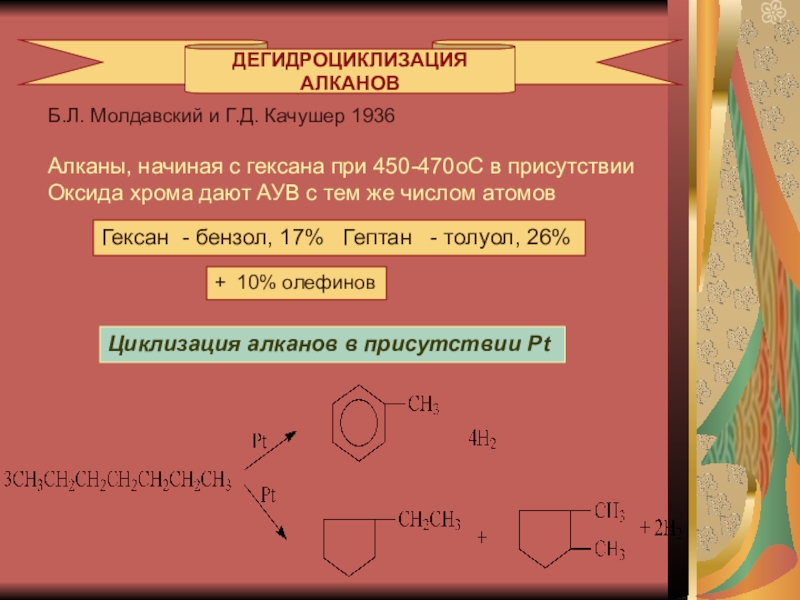

Слайд 17ДЕГИДРОЦИКЛИЗАЦИЯ
АЛКАНОВ
Б.Л. Молдавский и Г.Д. Качушер 1936
Алканы, начиная с гексана при
450-470оС в присутствии
Оксида хрома дают АУВ с тем же числом атомов
Оксида хрома дают АУВ с тем же числом атомов
Гексан - бензол, 17% Гептан - толуол, 26%
+ 10% олефинов
Циклизация алканов в присутствии Pt
Слайд 192. Разветвление цепи алканов повышает скорость реакции
Скорость дегидроциклизации возрастает в ряду:

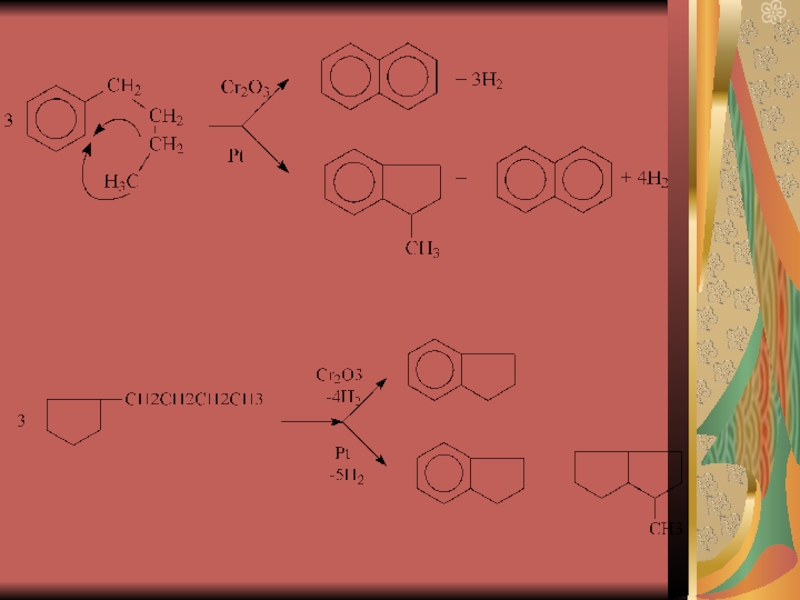

3.
Алкилбензолы и алкилциклопентаны
С боковой цепью > C4
также подвергаются дегидроциклизации
С боковой цепью > C4
также подвергаются дегидроциклизации
Слайд 214. Изоалканы с прямой цепью > C5 В присутствии
также подвергаются ароматизации
Ароматизации предшествует
изомеризация на кислотных центрах
Слайд 23 2 Схема дегидроциклизации над
Молекулы олефинов над
не циклизуются сами,
а превращаются
в диены и триены
Слайд 24 3 Схема дегидроциклизации ( над Pt/C)
Затем дегидрирование
В процессе платформинга все
вышеприведенные
реакции ароматизации и циклизации
идут на бифункциональных катализаторах
реакции ароматизации и циклизации
идут на бифункциональных катализаторах
В условиях платформинга дегидроциклизация
приводит преимущественно к АУВ
