Презентация, доклад на тему Измерительные приборы

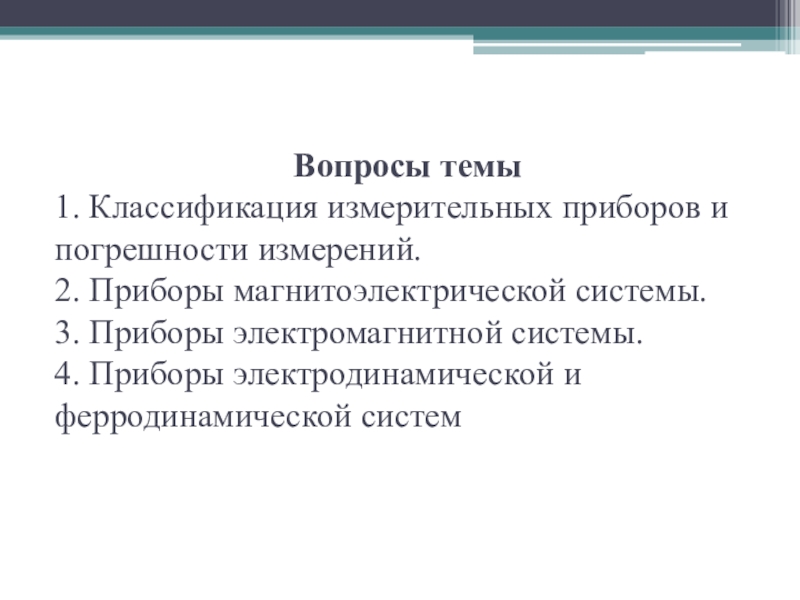

Вопросы темы 1. Классификация измерительных приборов и погрешности измерений. 2. Приборы магнитоэлектрической системы. 3. Приборы электромагнитной системы. 4. Приборы электродинамической и ферродинамической систем

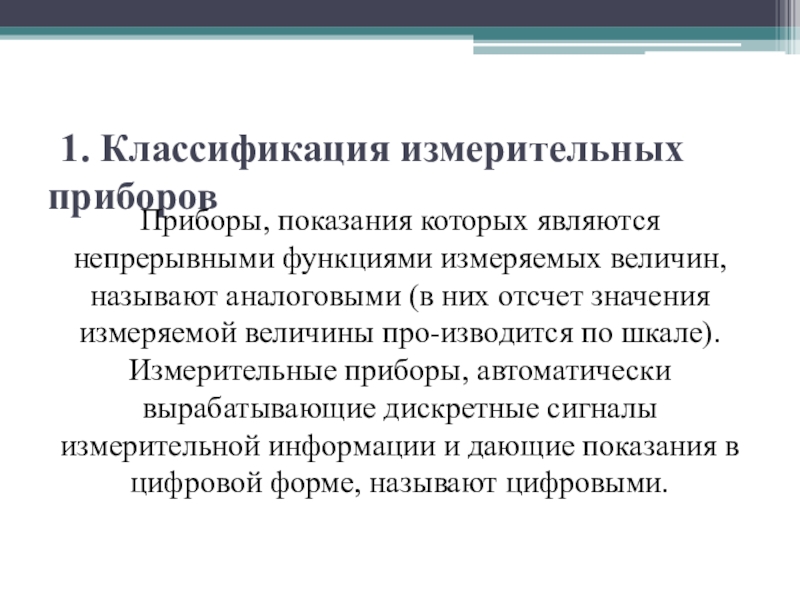

измеряемых величин, называют аналоговыми (в них отсчет значения измеряемой величины про-изводится по шкале). Измерительные приборы, автоматически вырабатывающие дискретные сигналы измерительной информации и дающие показания в цифровой форме, называют цифровыми.

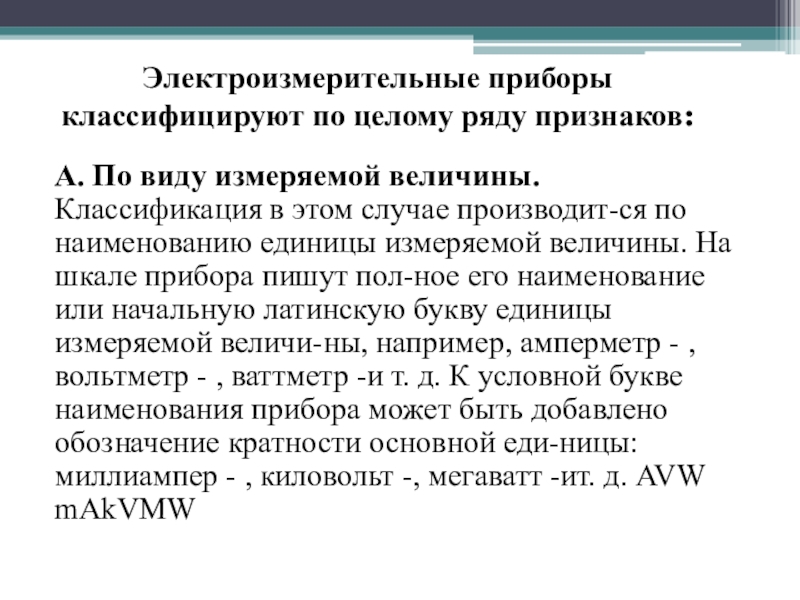

наименованию единицы измеряемой величины. На шкале прибора пишут пол-ное его наименование или начальную латинскую букву единицы измеряемой величи-ны, например, амперметр - , вольтметр - , ваттметр -и т. д. К условной букве наименования прибора может быть добавлено обозначение кратности основной еди-ницы: миллиампер - , киловольт -, мегаватт -ит. д. AVW mAkVMW

Электроизмерительные приборы классифицируют по целому ряду признаков:

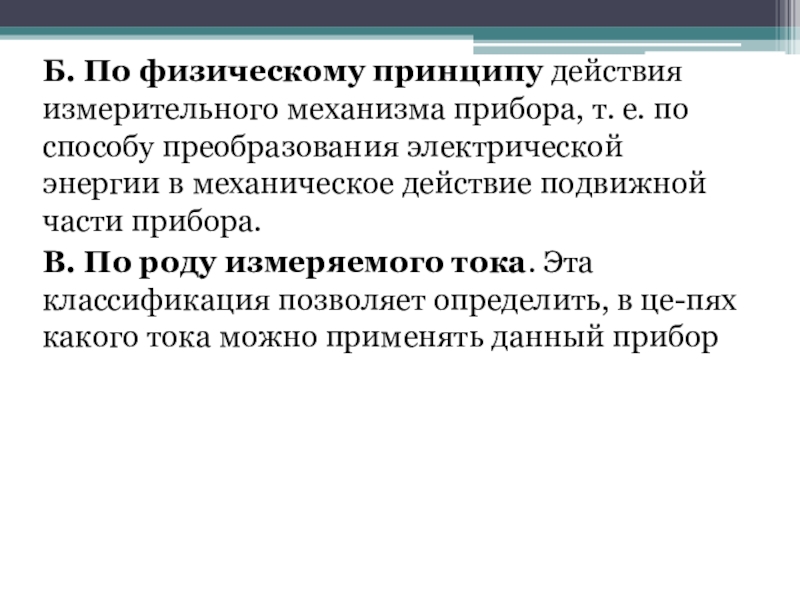

способу преобразования электрической энергии в механическое действие подвижной части прибора.
В. По роду измеряемого тока. Эта классификация позволяет определить, в це-пях какого тока можно применять данный прибор

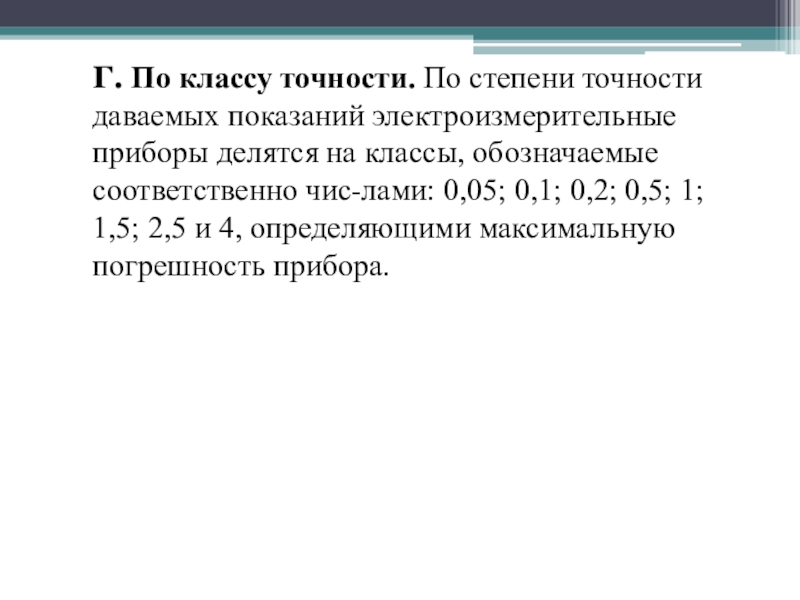

делятся на классы, обозначаемые соответственно чис-лами: 0,05; 0,1; 0,2; 0,5; 1; 1,5; 2,5 и 4, определяющими максимальную погрешность прибора.

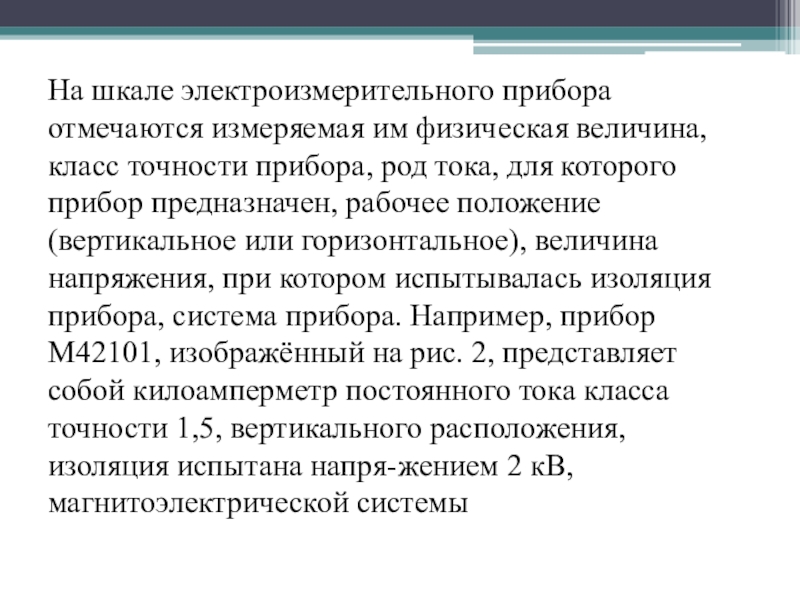

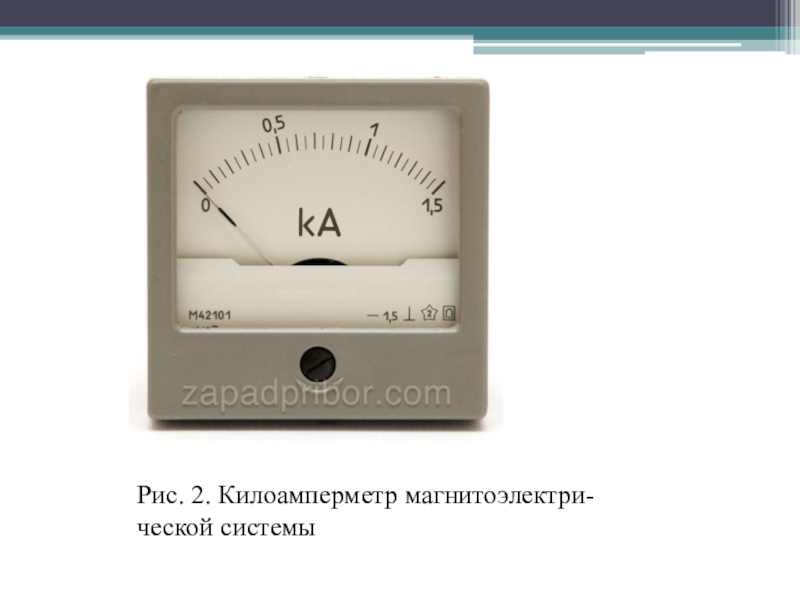

прибора, род тока, для которого прибор предназначен, рабочее положение (вертикальное или горизонтальное), величина напряжения, при котором испытывалась изоляция прибора, система прибора. Например, прибор М42101, изображённый на рис. 2, представляет собой килоамперметр постоянного тока класса точности 1,5, вертикального расположения, изоляция испытана напря-жением 2 кВ, магнитоэлектрической системы

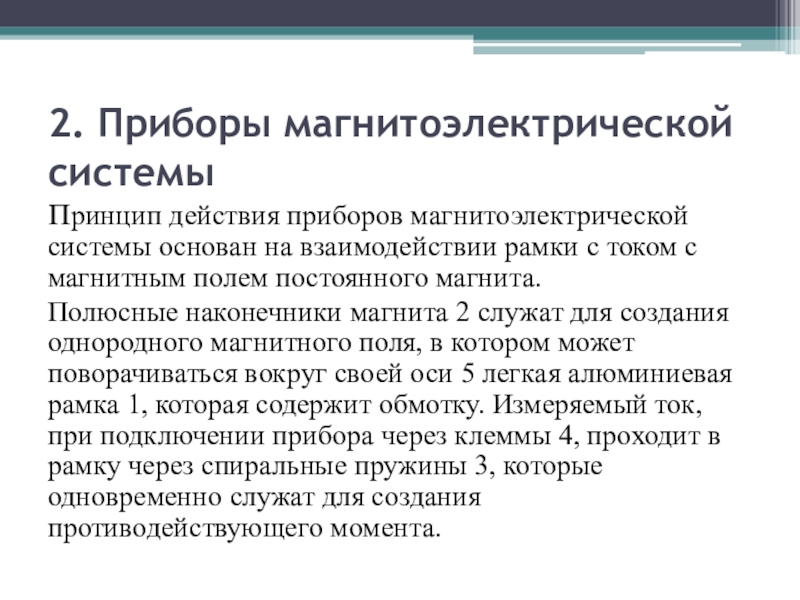

взаимодействии рамки с током с магнитным полем постоянного магнита.

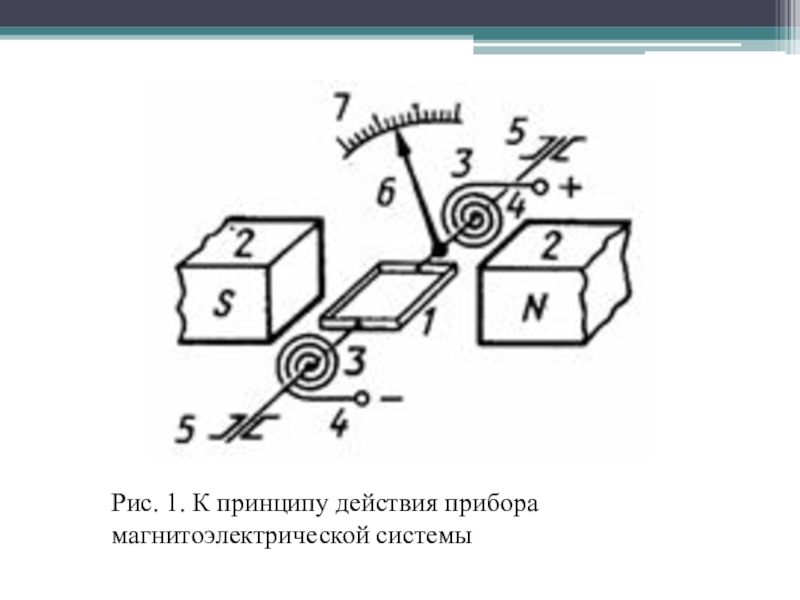

Полюсные наконечники магнита 2 служат для создания однородного магнитного поля, в котором может поворачиваться вокруг своей оси 5 легкая алюминиевая рамка 1, которая содержит обмотку. Измеряемый ток, при подключении прибора через клеммы 4, проходит в рамку через спиральные пружины 3, которые одновременно служат для создания противодействующего момента.

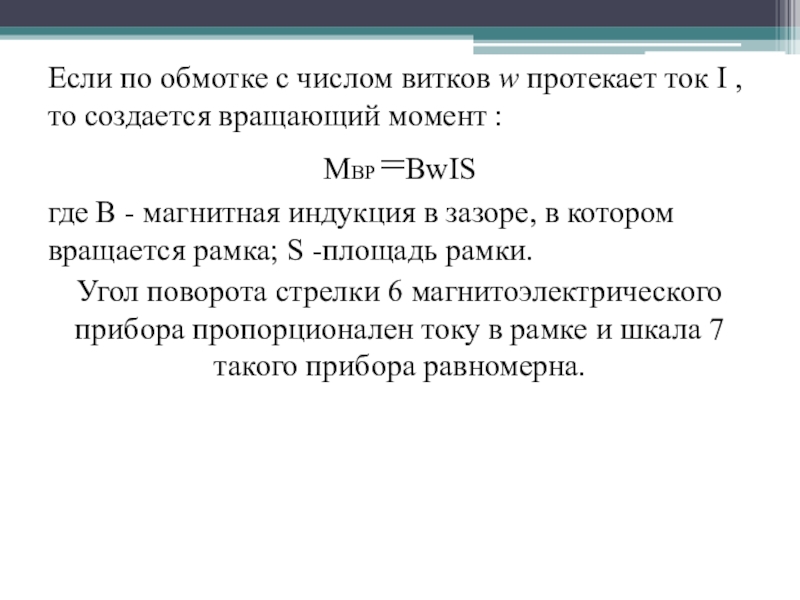

то создается вращающий момент :
MBP =BwIS
где B - магнитная индукция в зазоре, в котором вращается рамка; S -площадь рамки.
Угол поворота стрелки 6 магнитоэлектрического прибора пропорционален току в рамке и шкала 7 такого прибора равномерна.

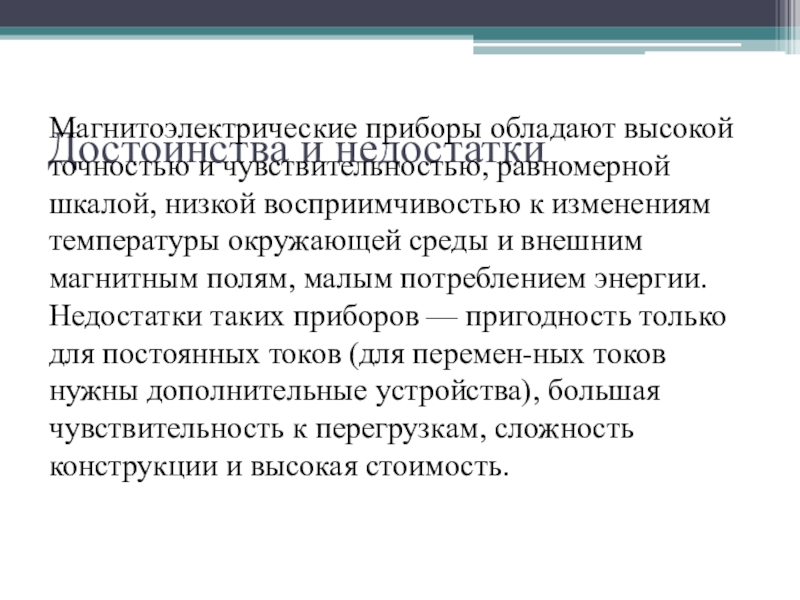

низкой восприимчивостью к изменениям температуры окружающей среды и внешним магнитным полям, малым потреблением энергии. Недостатки таких приборов — пригодность только для постоянных токов (для перемен-ных токов нужны дополнительные устройства), большая чувствительность к перегрузкам, сложность конструкции и высокая стоимость.

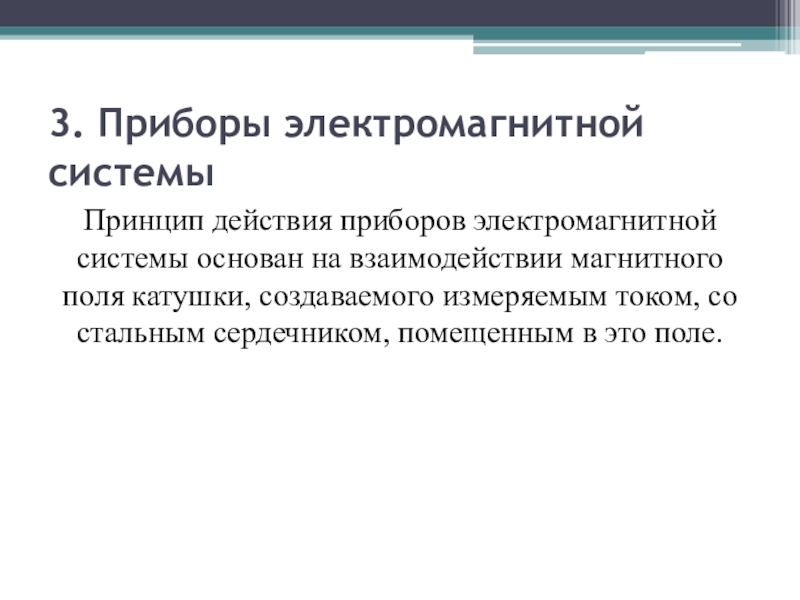

взаимодействии магнитного поля катушки, создаваемого измеряемым током, со стальным сердечником, помещенным в это поле.

переменного тока электромагнитной системы

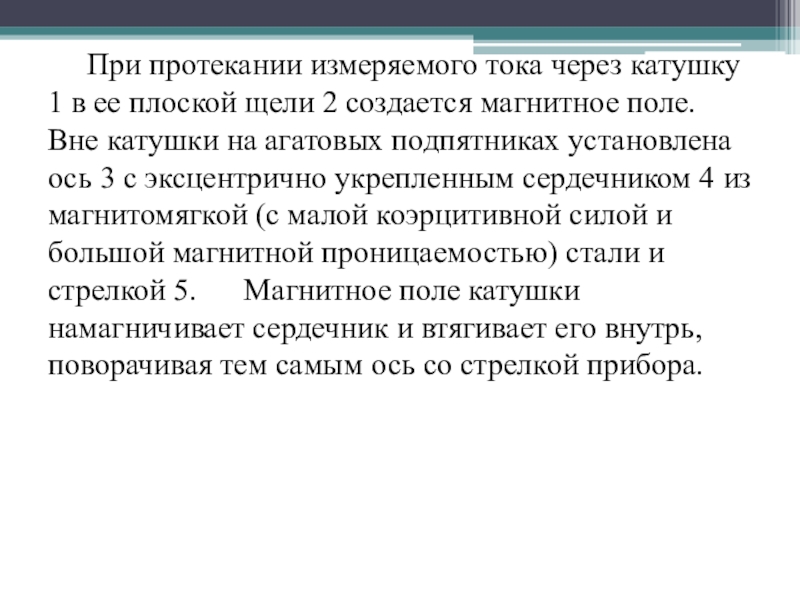

ее плоской щели 2 создается магнитное поле. Вне катушки на агатовых подпятниках установлена ось 3 с эксцентрично укрепленным сердечником 4 из магнитомягкой (с малой коэрцитивной силой и большой магнитной проницаемостью) стали и стрелкой 5. Магнитное поле катушки намагничивает сердечник и втягивает его внутрь, поворачивая тем самым ось со стрелкой прибора.

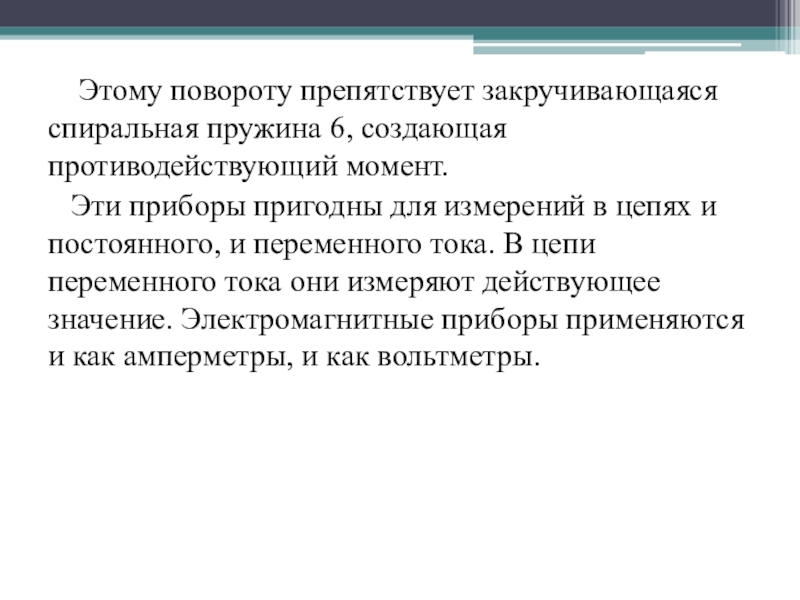

момент.
Эти приборы пригодны для измерений в цепях и постоянного, и переменного тока. В цепи переменного тока они измеряют действующее значение. Электромагнитные приборы применяются и как амперметры, и как вольтметры.

для постоянного и переменного тока, способность выдерживать большие перегрузки, возможность непосредственного включения ам-перметров на большие токи, а также пригодность для применения в качестве щито-вых приборов.
Недостатки: неравномерность шкалы, низкая чувствительность, сравнительно большое собственное потребление энергии, высокая чувствительность к влиянию внешних магнитных полей.

системы.
Принцип действия приборов э
Лектромагнитной системы
Достоинства приборов магнитоэлектрической системы
Достоинства и недостатки приборов электромагнитной системы
