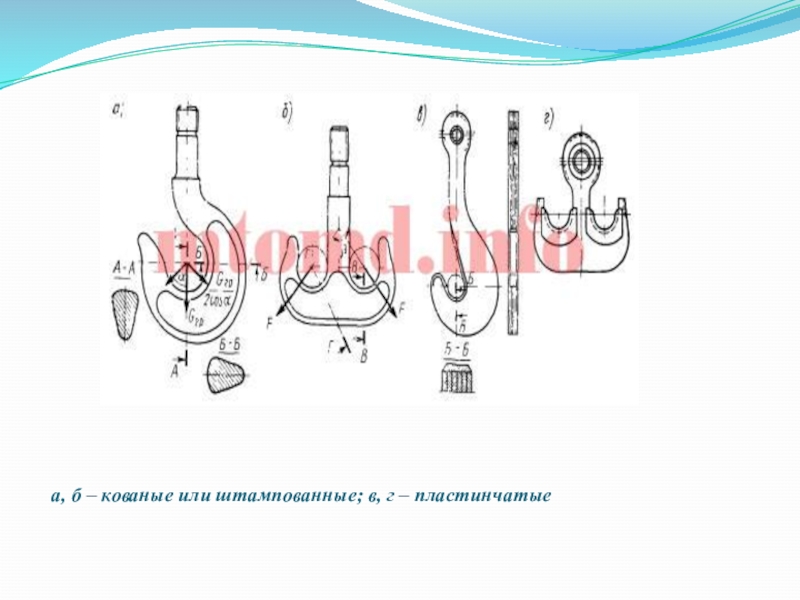

- 8. а, б – кованые или штампованные; в, г – пластинчатые

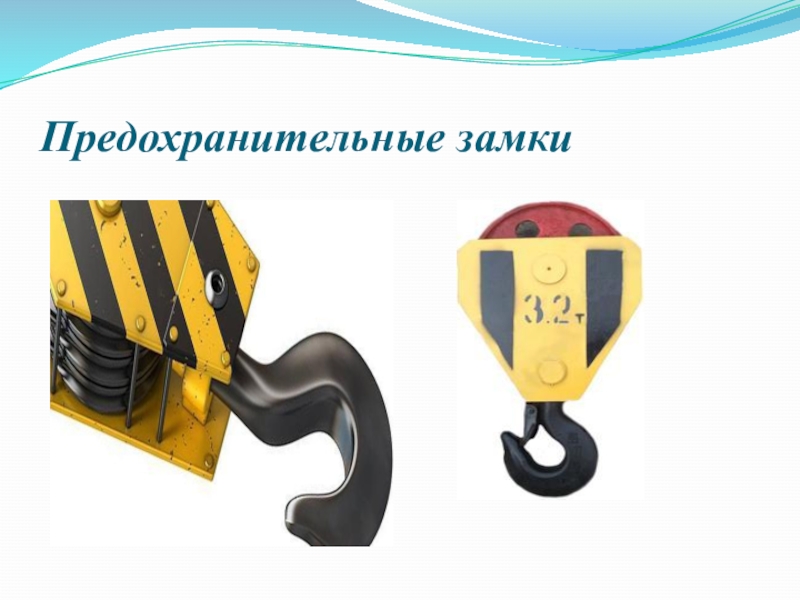

- 9. Предохранительные замки
- 10. Крюковая подвеска-это Грузозахватный орган крана.

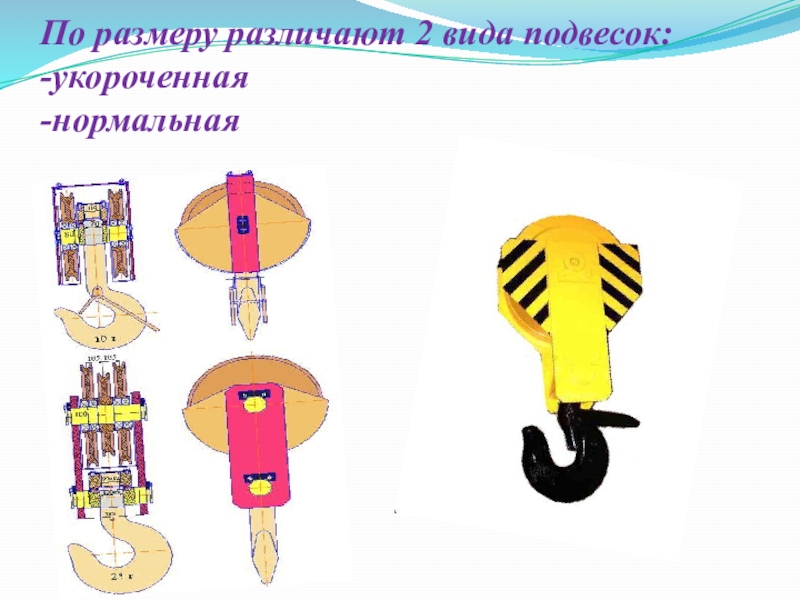

- 11. По размеру различают 2 вида подвесок: -укороченная -нормальная
- 12. По количеству оси на которых находятся канатные блоки крюковые подвески бывают: -одноосные -двухосные -трехосные
- 13. Дефекты крюка Рисунок под буквой «б» 7-износ 9-Надрывы и трещины 10- сварные швы 11-отгиб рога
- 14. Грузовые петли Используют в качестве

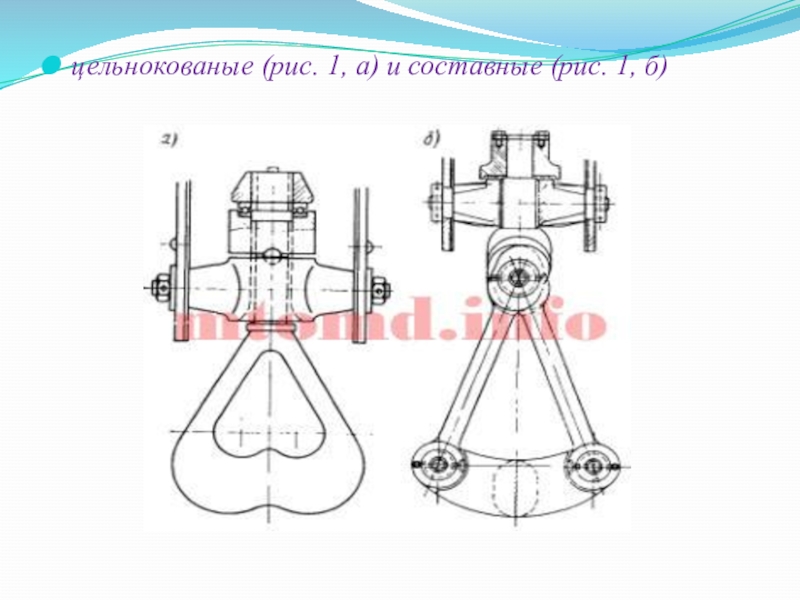

- 15. цельнокованые (рис. 1, а) и составные (рис. 1, б)

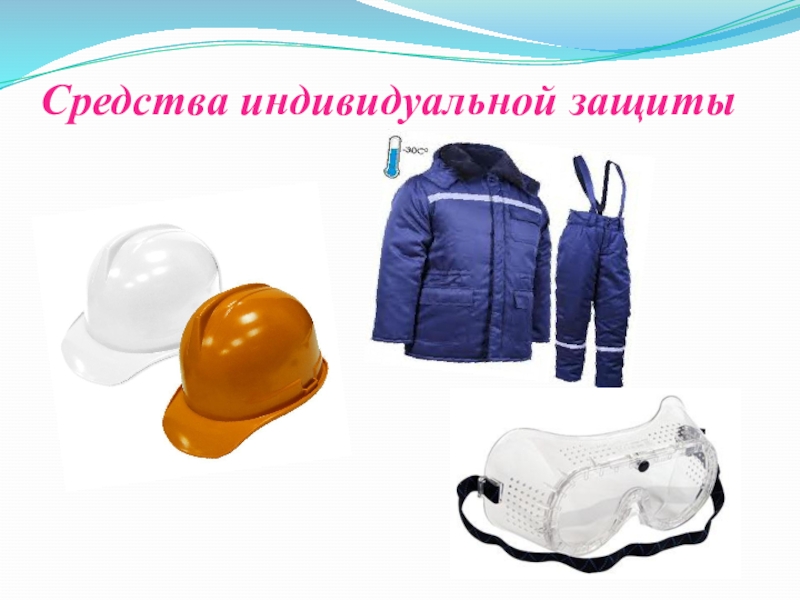

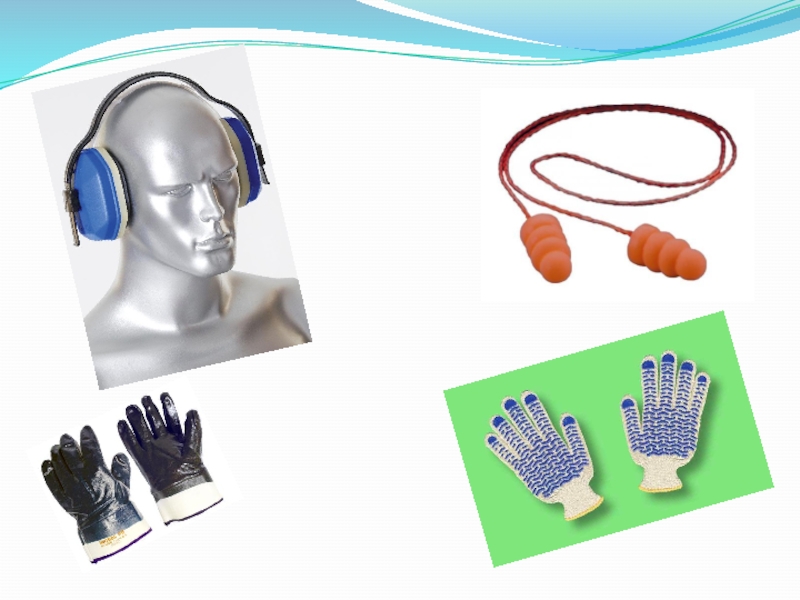

- 16. Средства индивидуальной защиты
- 17. Слайд 17
- 18. Слайд 18
- 19. Техника безопасности: ПРИ РАБОТЕ НА ПРОИЗВОДСТВЕ
- 20. Слайд 20
- 21. Слайд 21
- 22. Слайд 22
- 23. Слайд 23
- 24. Слайд 24
- 25. Несчастные случаи
- 26. Слайд 26
- 27. Слайд 27
- 28. Слайд 28
Техника безопасности при работе с крюками и петлями
Слайд 1ГАПОУ СО «Карпинский машиностроительный техникум»
исследовательский проект по дисциплине
«Подъёмно-транспортное оборудование»
Выполнил студент группы

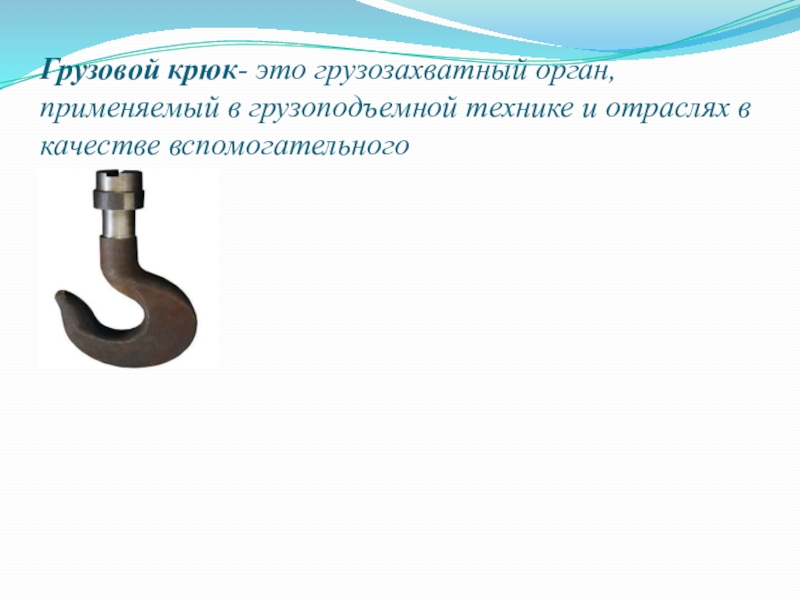

Слайд 3Грузовой крюк- это грузозахватный орган, применяемый в грузоподъемной технике и отраслях
в качестве вспомогательного

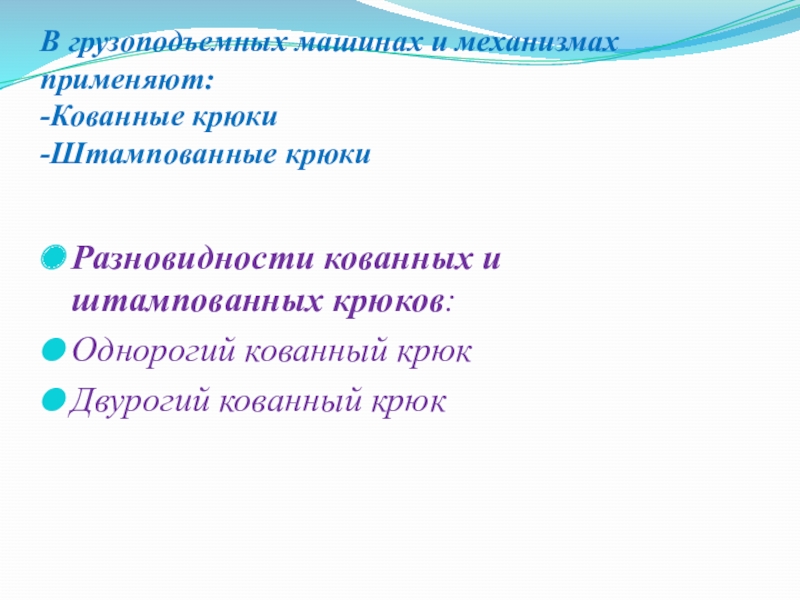

Слайд 4В грузоподъемных машинах и механизмах применяют:
-Кованные крюки
-Штампованные крюки
Разновидности кованных и штампованных
крюков:
Однорогий кованный крюк
Двурогий кованный крюк
Однорогий кованный крюк
Двурогий кованный крюк
Слайд 5Однорогий кованный крюк На основании ГОСТ 6627-74 имеющие грузоподъемность: От 0,4 до 20
тонн -для машин и механизмов с ручным приводом
От 0,32 до 100тонн – для машин и механизмов с машинным приводом (при легком и среднем режимах работы машины)
От 0,25 до 80тонн – для машин и механизмов с машинным приводом( при весьма тяжелых режимах работы машин)
Слайд 6Двурогий кованный крюк На основании ГОСТ 6628-73 имеют грузоподъемность: От 8 до
20 тонн для машин с ручным приводом
От 5-100 тонн для машин с машинным приводом(при тяжелом и весьма тяжелом режиме работы машины

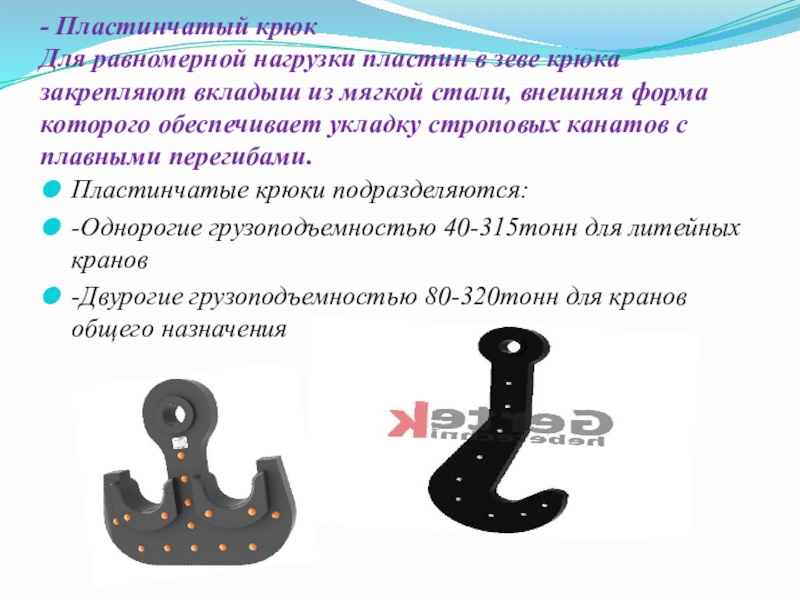

Слайд 7- Пластинчатый крюк Для равномерной нагрузки пластин в зеве крюка закрепляют вкладыш
из мягкой стали, внешняя форма которого обеспечивает укладку строповых канатов с плавными перегибами.
Пластинчатые крюки подразделяются:
-Однорогие грузоподъемностью 40-315тонн для литейных кранов
-Двурогие грузоподъемностью 80-320тонн для кранов общего назначения

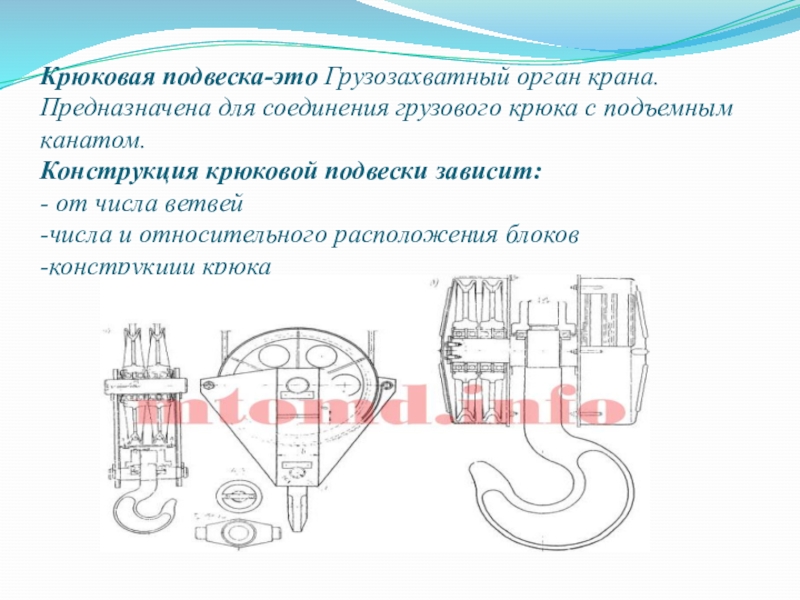

Слайд 10 Крюковая подвеска-это Грузозахватный орган крана. Предназначена для соединения грузового крюка с подъемным
канатом.
Конструкция крюковой подвески зависит:
- от числа ветвей
-числа и относительного расположения блоков
-конструкции крюка

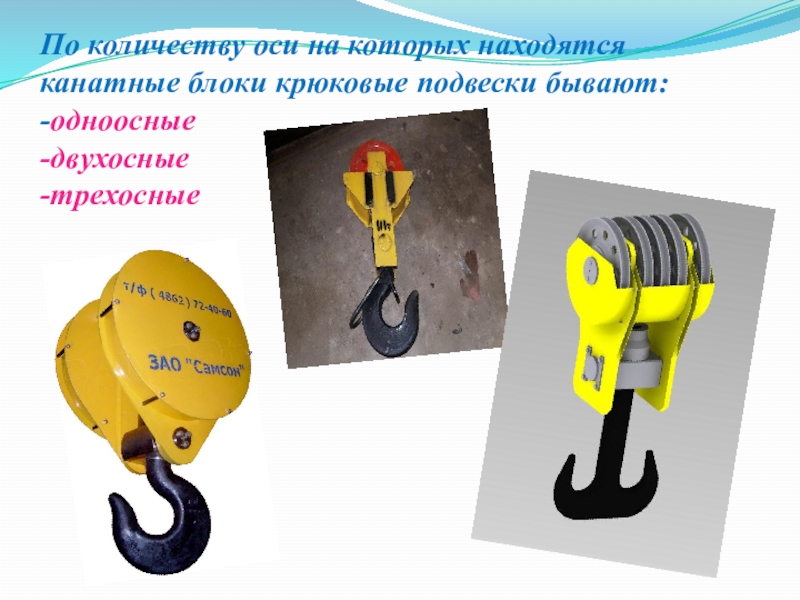

Слайд 12По количеству оси на которых находятся канатные блоки крюковые подвески бывают:
-одноосные
-двухосные
-трехосные

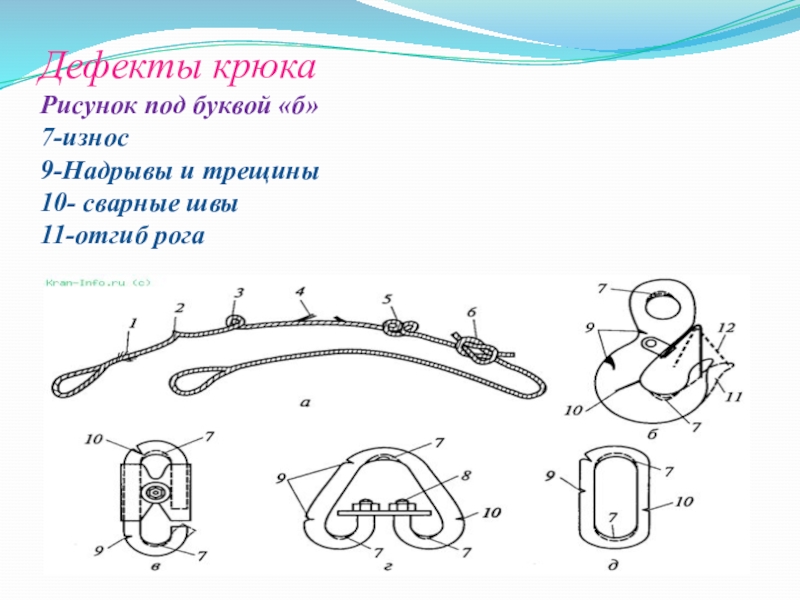

Слайд 13Дефекты крюка
Рисунок под буквой «б»
7-износ
9-Надрывы и трещины
10- сварные швы
11-отгиб рога

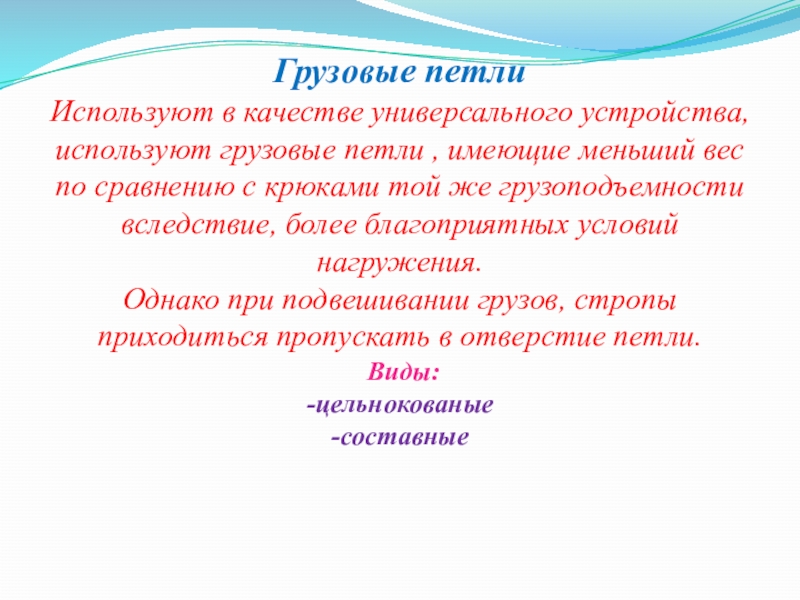

Слайд 14 Грузовые петли Используют в качестве универсального устройства, используют грузовые петли , имеющие
меньший вес по сравнению с крюками той же грузоподъемности вследствие, более благоприятных условий нагружения.
Однако при подвешивании грузов, стропы приходиться пропускать в отверстие петли.
Виды:
-цельнокованые
-составные
