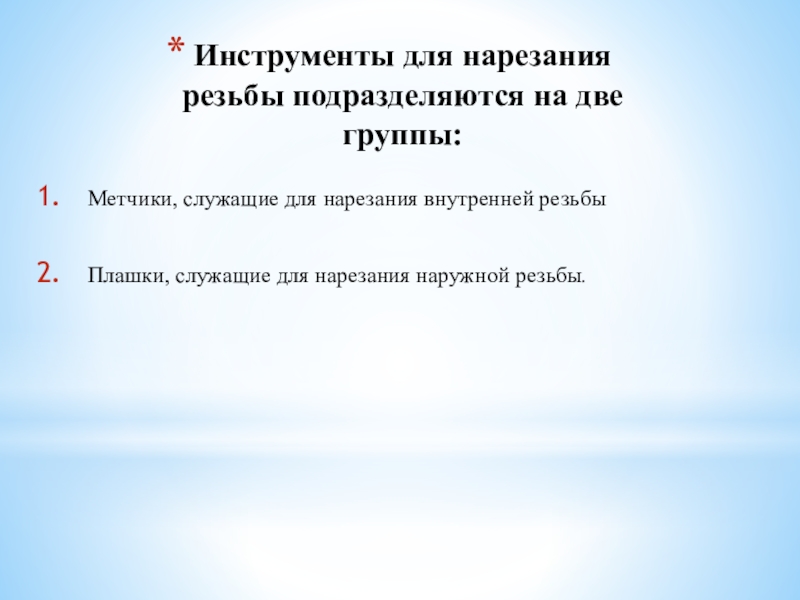

нарезания внутренней резьбы

Плашки, служащие для нарезания наружной резьбы.

канавками, образующими режущие кромки.

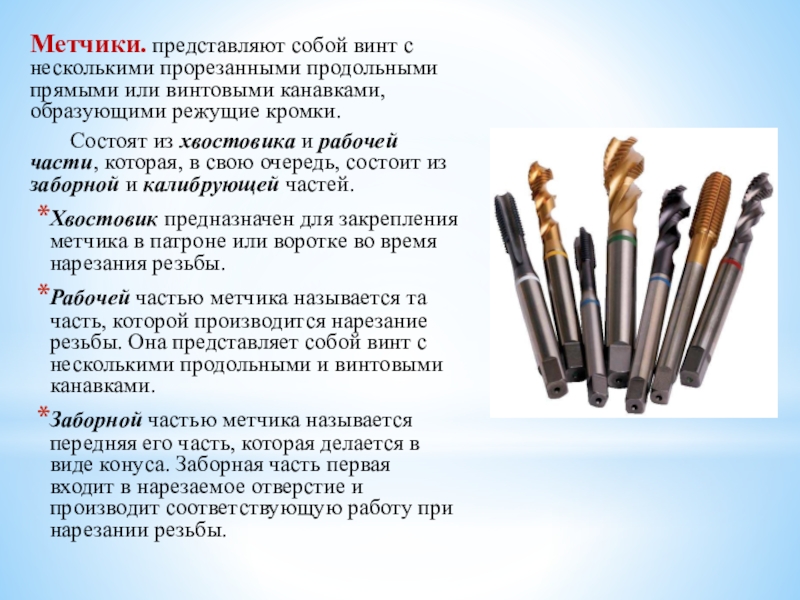

Состоят из хвостовика и рабочей части, которая, в свою очередь, состоит из заборной и калибрующей частей.
Хвостовик предназначен для закрепления метчика в патроне или воротке во время нарезания резьбы.
Рабочей частью метчика называется та часть, которой производится нарезание резьбы. Она представляет собой винт с несколькими продольными и винтовыми канавками.
Заборной частью метчика называется передняя его часть, которая делается в виде конуса. Заборная часть первая входит в нарезаемое отверстие и производит соответствующую работу при нарезании резьбы.

нарезаемое отверстие.

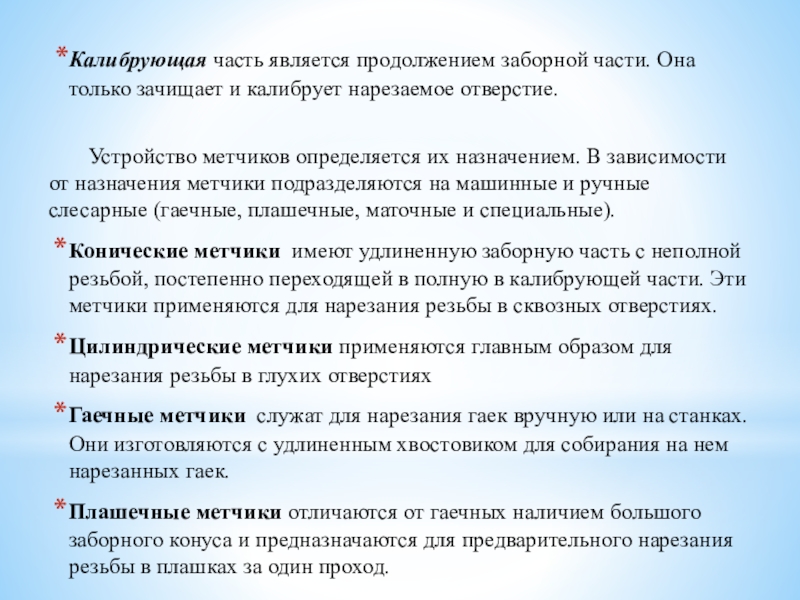

Устройство метчиков определяется их назначением. В зависимости от назначения метчики подразделяются на машинные и ручные слесарные (гаечные, плашечные, маточные и специальные).
Конические метчики имеют удлиненную заборную часть с неполной резьбой, постепенно переходящей в полную в калибрующей части. Эти метчики применяются для нарезания резьбы в сквозных отверстиях.
Цилиндрические метчики применяются главным образом для нарезания резьбы в глухих отверстиях
Гаечные метчики служат для нарезания гаек вручную или на станках. Они изготовляются с удлиненным хвостовиком для собирания на нем нарезанных гаек.
Плашечные метчики отличаются от гаечных наличием большого заборного конуса и предназначаются для предварительного нарезания резьбы в плашках за один проход.

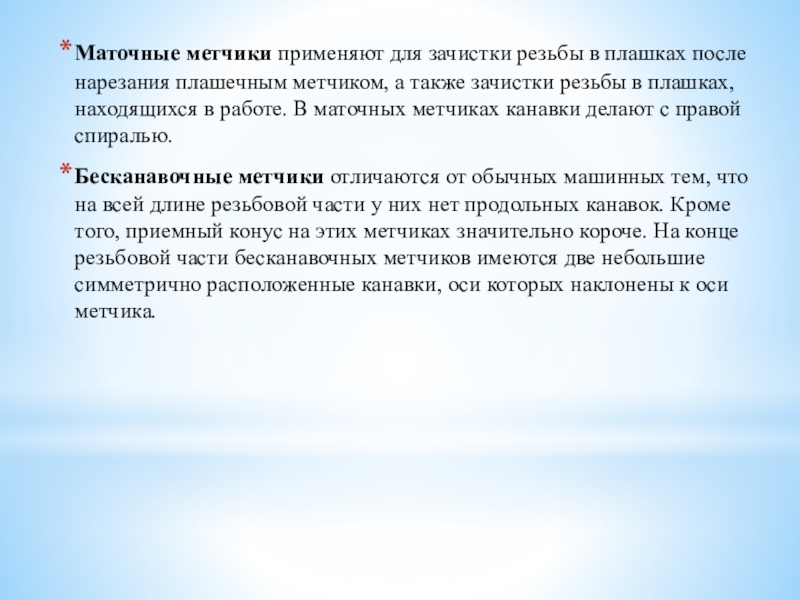

метчиком, а также зачистки резьбы в плашках, находящихся в работе. В маточных метчиках канавки делают с правой спиралью.
Бесканавочные метчики отличаются от обычных машинных тем, что на всей длине резьбовой части у них нет продольных канавок. Кроме того, приемный конус на этих метчиках значительно короче. На конце резьбовой части бесканавочных метчиков имеются две небольшие симметрично расположенные канавки, оси которых наклонены к оси метчика.

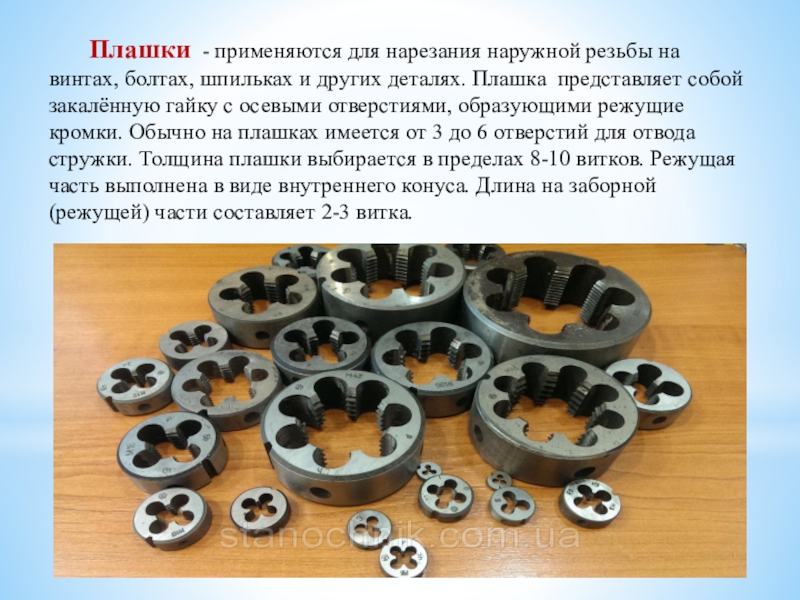

и других деталях. Плашка представляет собой закалённую гайку с осевыми отверстиями, образующими режущие кромки. Обычно на плашках имеется от 3 до 6 отверстий для отвода стружки. Толщина плашки выбирается в пределах 8-10 витков. Режущая часть выполнена в виде внутреннего конуса. Длина на заборной (режущей) части составляет 2-3 витка.

по нескольким параметрам.

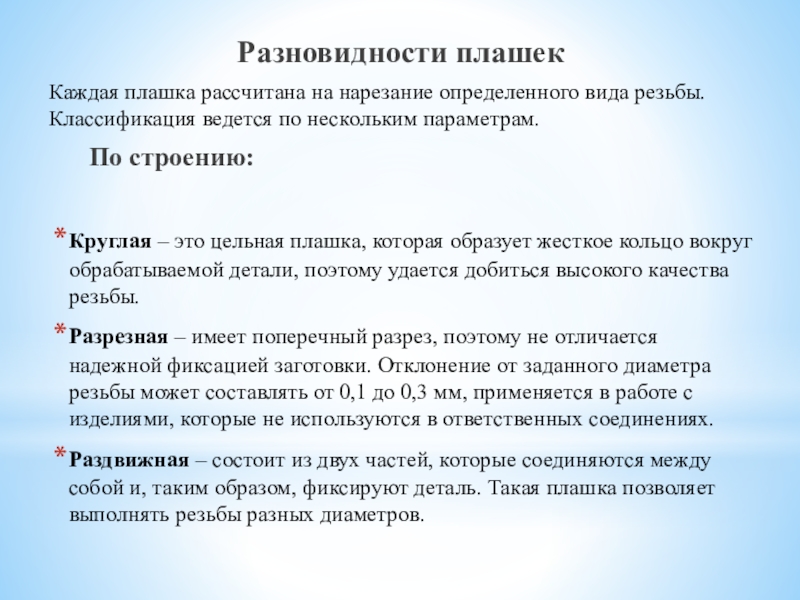

По строению:

Круглая – это цельная плашка, которая образует жесткое кольцо вокруг обрабатываемой детали, поэтому удается добиться высокого качества резьбы.
Разрезная – имеет поперечный разрез, поэтому не отличается надежной фиксацией заготовки. Отклонение от заданного диаметра резьбы может составлять от 0,1 до 0,3 мм, применяется в работе с изделиями, которые не используются в ответственных соединениях.
Раздвижная – состоит из двух частей, которые соединяются между собой и, таким образом, фиксируют деталь. Такая плашка позволяет выполнять резьбы разных диаметров.

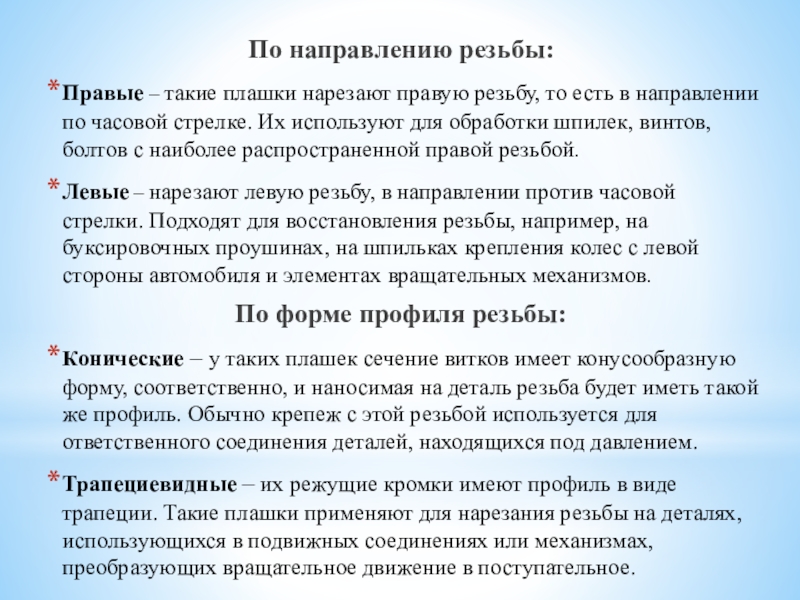

в направлении по часовой стрелке. Их используют для обработки шпилек, винтов, болтов с наиболее распространенной правой резьбой.
Левые – нарезают левую резьбу, в направлении против часовой стрелки. Подходят для восстановления резьбы, например, на буксировочных проушинах, на шпильках крепления колес с левой стороны автомобиля и элементах вращательных механизмов.
По форме профиля резьбы:
Конические – у таких плашек сечение витков имеет конусообразную форму, соответственно, и наносимая на деталь резьба будет иметь такой же профиль. Обычно крепеж с этой резьбой используется для ответственного соединения деталей, находящихся под давлением.
Трапециевидные – их режущие кромки имеют профиль в виде трапеции. Такие плашки применяют для нарезания резьбы на деталях, использующихся в подвижных соединениях или механизмах, преобразующих вращательное движение в поступательное.
