Инструментальные стали

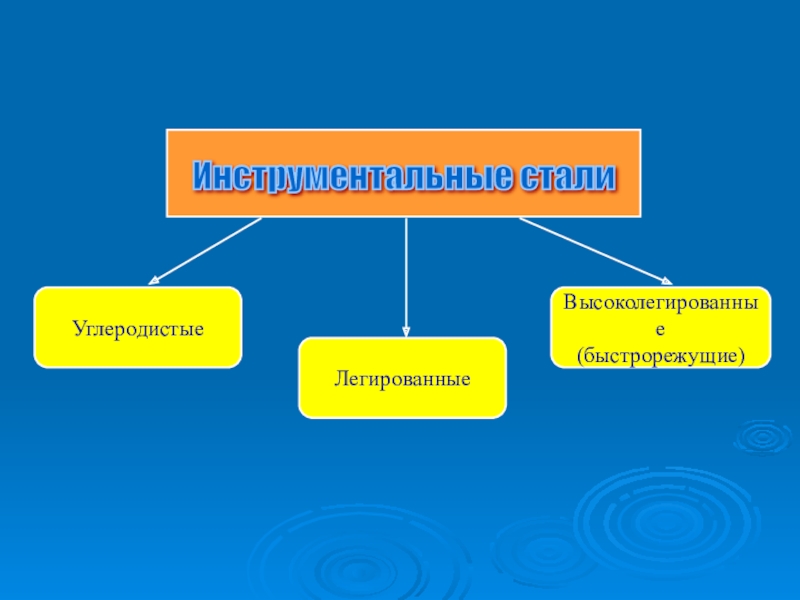

Цель урока: Познакомиться с инструментальными сталями. Их назначением. Понять чем отличаются и как маркируются эти стали.

0,65- 1,35%. Эту сталь применяют в термически обработанном виде (закалка и отпуск).

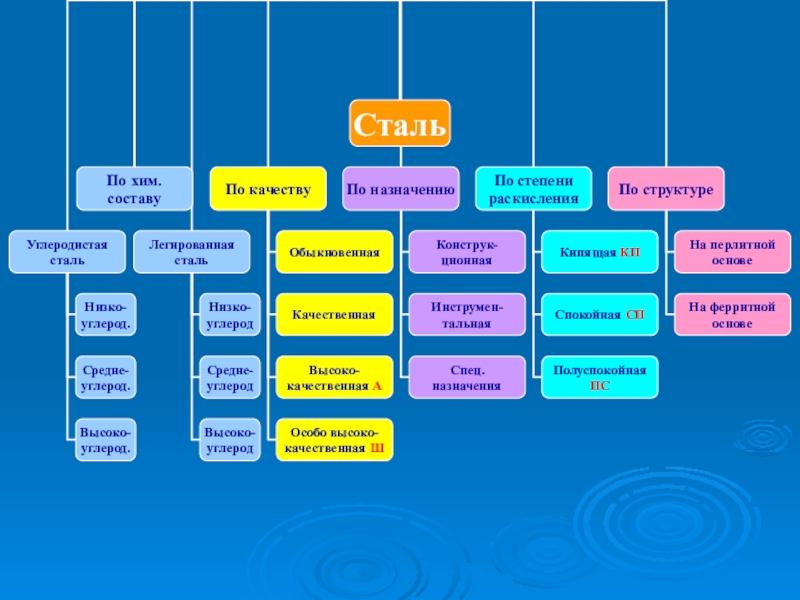

Инструментальная углеродистая сталь подразделяется на качественную и высококачественную сталь.
Марки этой стали, согласно ГОСТ 1435-54, следующие: У7, У7А, У8, У8А, У8Г, У8ГА, У9, У9А,У10, У10А, … ,У13, У13А.

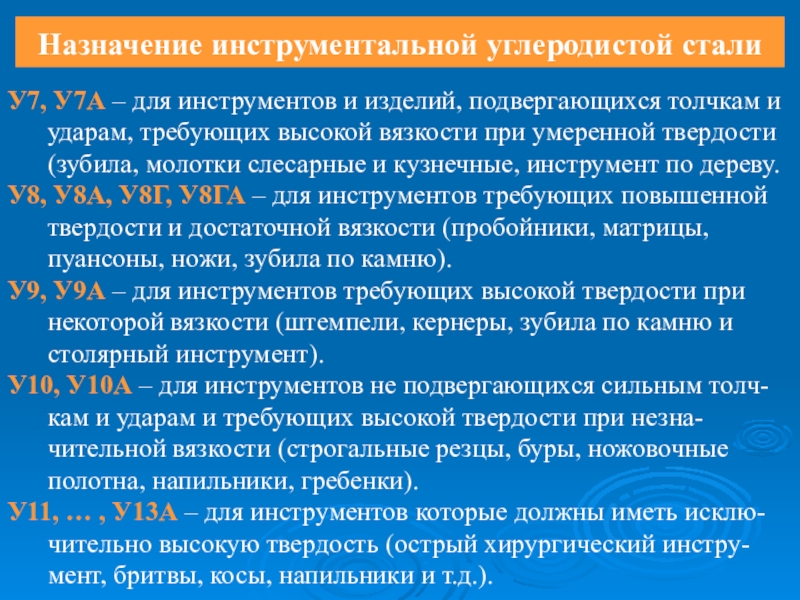

Назначение инструментальной углеродистой стали различных марок следующее:

толчкам и ударам, требующих высокой вязкости при умеренной твердости (зубила, молотки слесарные и кузнечные, инструмент по дереву.
У8, У8А, У8Г, У8ГА – для инструментов требующих повышенной твердости и достаточной вязкости (пробойники, матрицы, пуансоны, ножи, зубила по камню).
У9, У9А – для инструментов требующих высокой твердости при некоторой вязкости (штемпели, кернеры, зубила по камню и столярный инструмент).
У10, У10А – для инструментов не подвергающихся сильным толч-кам и ударам и требующих высокой твердости при незна-чительной вязкости (строгальные резцы, буры, ножовочные полотна, напильники, гребенки).
У11, … , У13А – для инструментов которые должны иметь исклю-чительно высокую твердость (острый хирургический инстру-мент, бритвы, косы, напильники и т.д.).

образом.

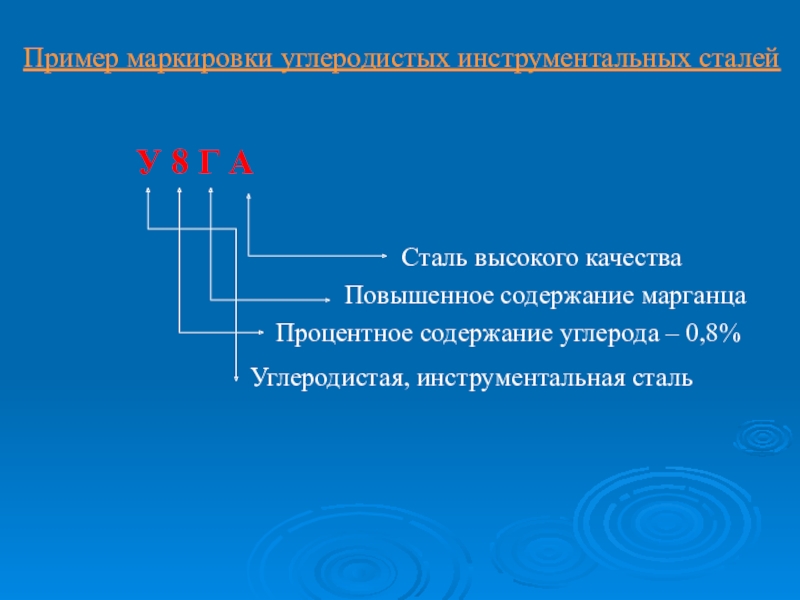

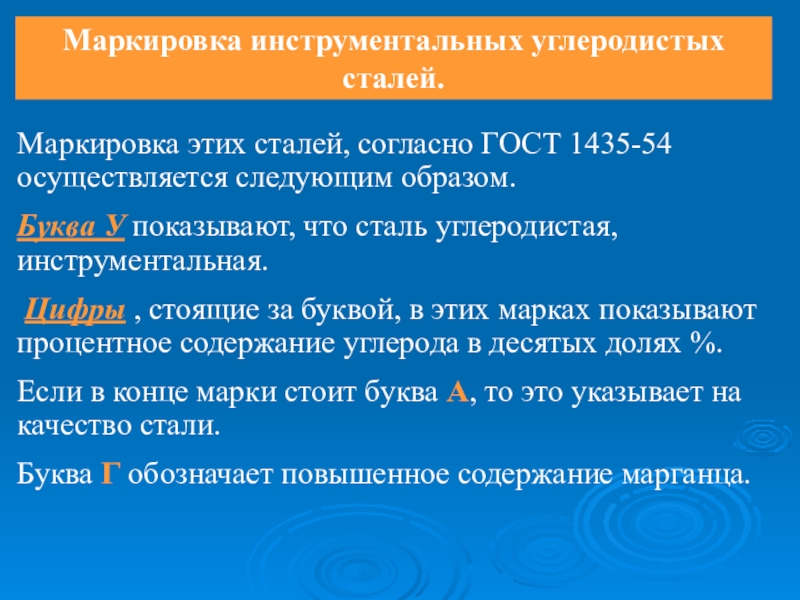

Буква У показывают, что сталь углеродистая, инструментальная.
Цифры , стоящие за буквой, в этих марках показывают процентное содержание углерода в десятых долях %.
Если в конце марки стоит буква А, то это указывает на качество стали.
Буква Г обозначает повышенное содержание марганца.

углерода – 0,8%

Повышенное содержание марганца

Сталь высокого качества

сталь. Содержание С=0,8%, повышенное содержание марганца.
У10А – углеродистая инструментальная сталь. Содержание С=1%, высокого качества.
У11 – углеродистая инструментальная качественная сталь. Содержание С=1,1%,
У9 – углеродистая инструментальная качественная сталь. Содержание С=0,9%,
У13А – углеродистая инструментальная сталь. Содержание С=1,3%, высокого качества.

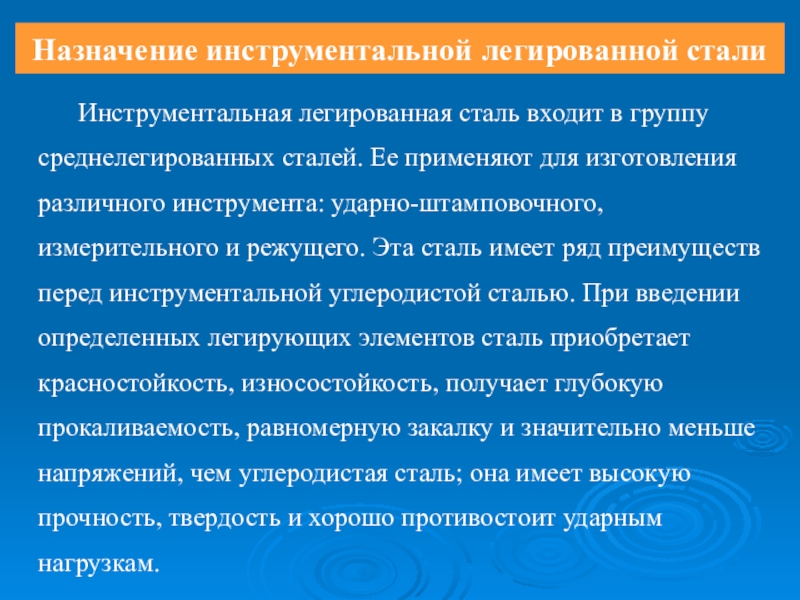

Ее применяют для изготовления различного инструмента: ударно-штамповочного, измерительного и режущего. Эта сталь имеет ряд преимуществ перед инструментальной углеродистой сталью. При введении определенных легирующих элементов сталь приобретает красностойкость, износостойкость, получает глубокую прокаливаемость, равномерную закалку и значительно меньше напряжений, чем углеродистая сталь; она имеет высокую прочность, твердость и хорошо противостоит ударным нагрузкам.

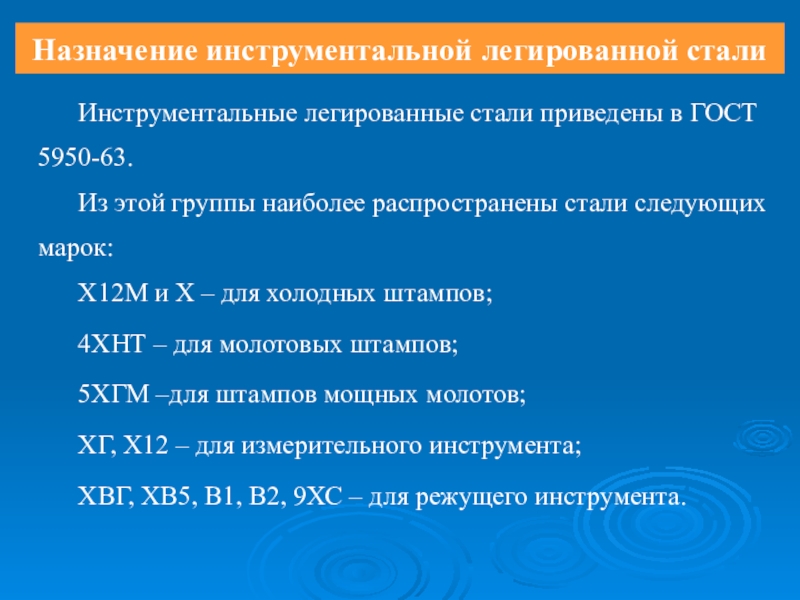

группы наиболее распространены стали следующих марок:
Х12М и Х – для холодных штампов;
4ХНТ – для молотовых штампов;
5ХГМ –для штампов мощных молотов;
ХГ, Х12 – для измерительного инструмента;
ХВГ, ХВ5, В1, В2, 9ХС – для режущего инструмента.

этих сталей, согласно ГОСТ 5950-63 осуществляется следующим образом.
Первая цифра показывает процентное содержание углерода в десятых долях. Если марка начинается с буквы, то процентное содержание углерода порядка 1%.
Буквы в этих марках показывают наличие легирующего элемента. Цифра стоящая за буквой его процентное содержание в целых единицах.
Если в конце марки стоит буква А, то это указывает на качество стали.

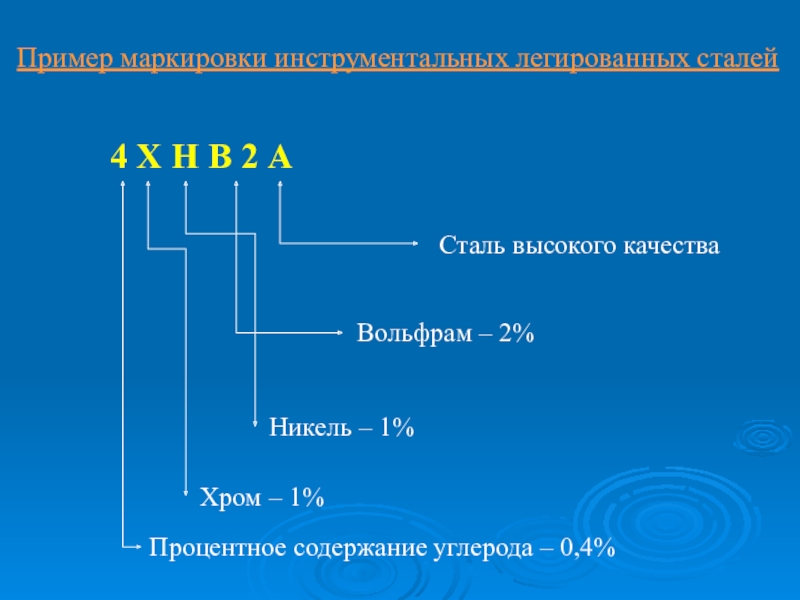

углерода – 0,4%

Хром – 1%

Никель – 1%

Вольфрам – 2%

Сталь высокого качества

сталь, 1% С; 12% Cr; 1%Мо.
9ХС – инструментальная легированных качественная сталь, 0,9% С; 1% Cr; 1%Si.
5ХНТ– инструментальная легированных качественная сталь,0,5% С; 1% Cr; 1%Ni,1%Ti.
3М3Ф3Т– инструментальная легированных качественная сталь, 0,3% С; 3%Мо;3%V;1%Ti.
Х– инструментальная легированных качественная сталь, 1% С; 1% Cr.

резцов, сверл, фрез, метчиков, плашек.
Важнейшие свойства этих сталей – высокая твердость и красностойкость до 600ºС.Эти свойства сталь приобретает благодаря легирующим элементам входящим в состав стали, а также термической обработке.
Марки быстрорежущих сталей утвержденные ГОСТ 9373-60: Р18, Р12, Р9, Р6М3, Р6М5, Р9Ф5, Р14Ф4, Р18Ф2, Р9К5, Р9К10, Р10К5Ф5, Р18К5Ф2.

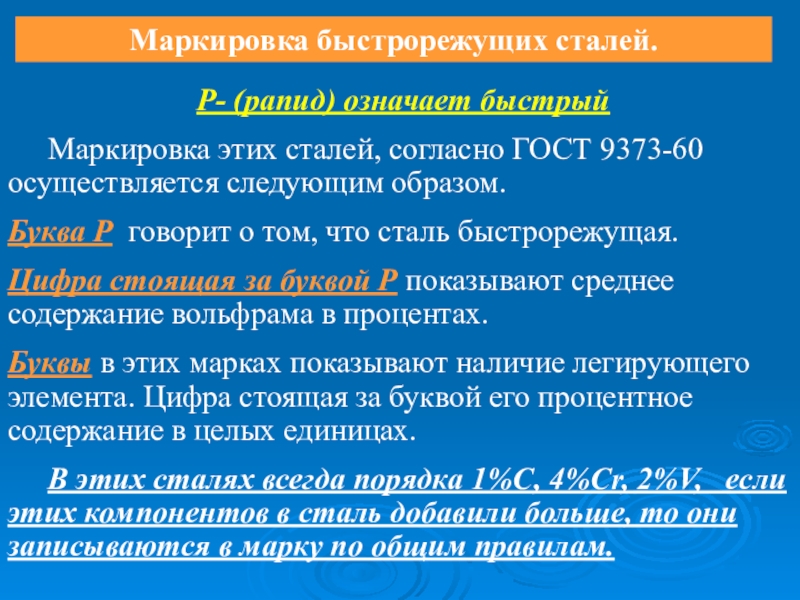

осуществляется следующим образом.
Буква Р говорит о том, что сталь быстрорежущая.
Цифра стоящая за буквой Р показывают среднее содержание вольфрама в процентах.
Буквы в этих марках показывают наличие легирующего элемента. Цифра стоящая за буквой его процентное содержание в целых единицах.
В этих сталях всегда порядка 1%С, 4%Cr, 2%V, если этих компонентов в сталь добавили больше, то они записываются в марку по общим правилам.

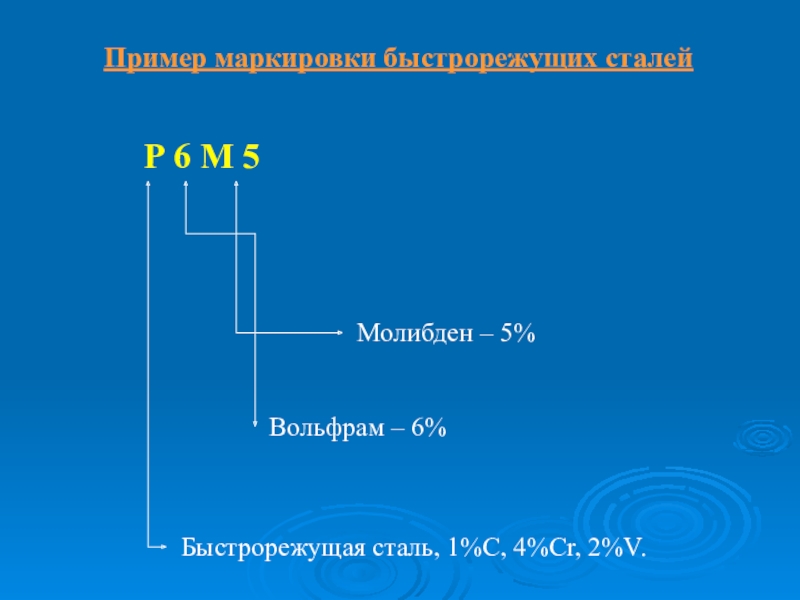

– 6%

Молибден – 5%

18%W

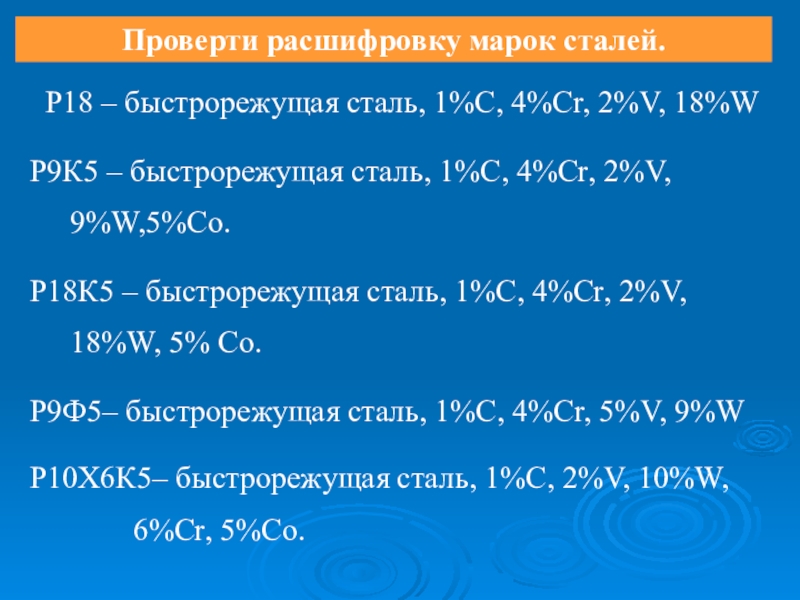

Р9К5 – быстрорежущая сталь, 1%С, 4%Cr, 2%V, 9%W,5%Co.
Р18К5 – быстрорежущая сталь, 1%С, 4%Cr, 2%V, 18%W, 5% Co.
Р9Ф5– быстрорежущая сталь, 1%С, 4%Cr, 5%V, 9%W
Р10Х6К5– быстрорежущая сталь, 1%С, 2%V, 10%W, 6%Cr, 5%Co.

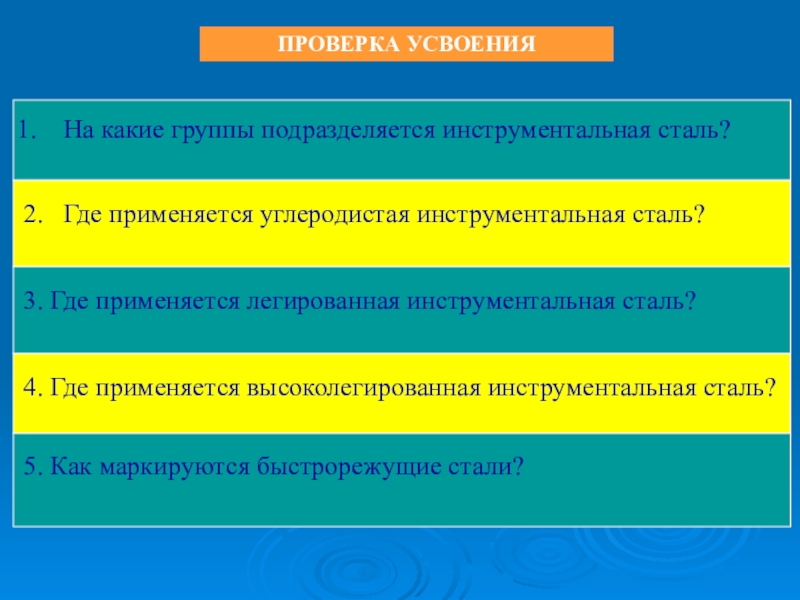

инструментальная сталь?

3. Где применяется легированная инструментальная сталь?

4. Где применяется высоколегированная инструментальная сталь?

5. Как маркируются быстрорежущие стали?

конструкционные материалы» Глава Х § 4 стр. 89-92.
