Презентация, доклад на тему Инструкция по сборке трансформатора ТЕСЛА
Содержание
- 1. Инструкция по сборке трансформатора ТЕСЛА
- 2. Слайд 2
- 3. Катушка Тесла представляет собой резонансный трансформатор. Назначение
- 4. Процесс сборки катушки Тесла
- 5. Сборка схемы
- 6. Сборка схемы

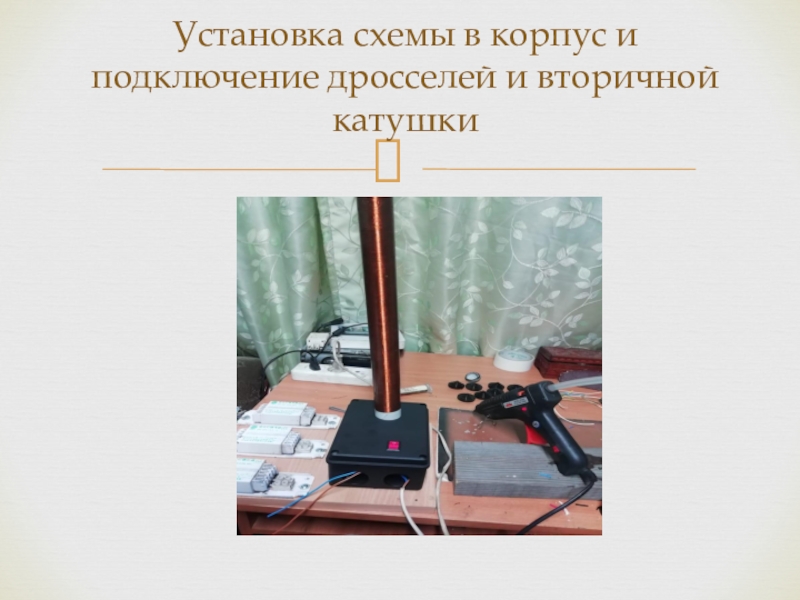

- 7. Установка схемы в корпус и подключение дросселей и вторичной катушки
- 8. Вторичная обмотка — основная составляющая катушки Тесла,

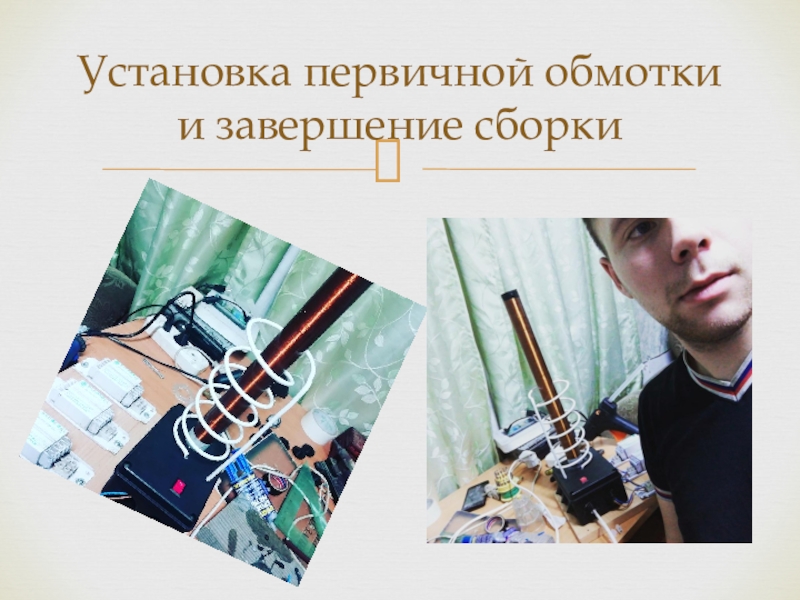

- 9. Установка первичной обмотки и завершение сборки
- 10. Первичная обмотка (или первичка) катушки Тесла должна
- 11. Процесс испытаний
- 12. Применение Он используется для поджога газоразрядных ламп
- 13. 1. Стримеры (от англ Streamer) — тускло светящиеся тонкие разветвлённые каналы,
- 14. 2. Спарк (от англ. Spark) — это исковой разряд. Идёт
- 15. 3. Коронный разряд — свечение ионов воздуха в
- 16. 4. Дуговой разряд — образуется во многих
- 17. Спасибо за вниманиеThank you for attention Назарларыңызға рақмет
Катушка Тесла представляет собой резонансный трансформатор. Назначение трансформатора - изменение значения напряжения электрического тока. Эти приборы бывают соответственно понижающие и повышающие. С точки зрения электроники катушка Тесла представляет собой две обмотки без общего сердечника и с
Слайд 3Катушка Тесла представляет собой резонансный трансформатор. Назначение трансформатора - изменение значения
напряжения электрического тока. Эти приборы бывают соответственно понижающие и повышающие. С точки зрения электроники катушка Тесла представляет собой две обмотки без общего сердечника и с разным числом витков. Трансформатор Тесла - повышающий трансформатор. Напряжение на выходе такого трансформатора возрастает в сотни раз и может достигать значений порядка миллиона вольт.
Общее описание
Слайд 8Вторичная обмотка — основная составляющая катушки Тесла, которую также называют просто
«вторичка». Обмотка, как правило, содержит около 800-1200 витков. Исходя из необходимого количества витков выбирается диаметр провода обмотки. Стандартное отношение длины вторичной обмотки катушки к ее диаметру — 4:1 или 5:1. Для того, чтобы витки не расползались, их покрывают лаком.
Вторичная обмотка
Слайд 10Первичная обмотка (или первичка) катушки Тесла должна иметь низкое сопротивление, так
как по ней будет проходить большой ток. Обычно ее изготавливают из проводов сечением более, чем 6 миллиметров. Также в качестве первичной обмотки часто используют медную трубу для кондиционеров. Форма первичной обмотки — цилиндрическая, плоская или коническая.
Первичная обмотка

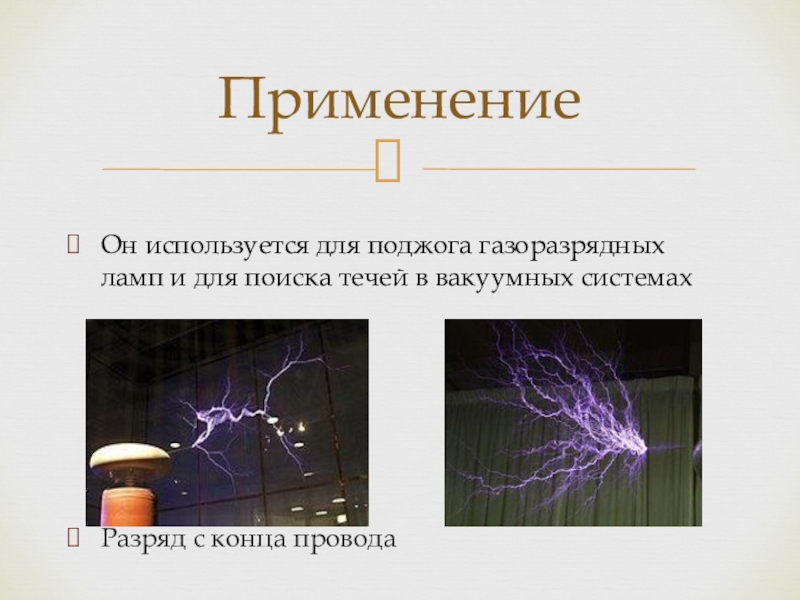

Слайд 12Применение
Он используется для поджога газоразрядных ламп и для поиска течей
в вакуумных системах
Разряд с конца провода
Разряд с конца провода
Слайд 131. Стримеры (от англ Streamer) — тускло светящиеся тонкие разветвлённые каналы, которые содержат ионизированные атомы
газа и отщеплённые от них свободные электроны. Протекает от терминала (или от наиболее острых, искривлённых ВВ-частей) катушки прямо в воздух, не уходя в землю, так как заряд равномерно стекает с поверхности разряда через воздух в землю. Стример — это, по сути дела, видимая ионизация воздуха (свечение ионов), создаваемая ВВ-полем трансформатора.
Эффекты, наблюдаемые при работе

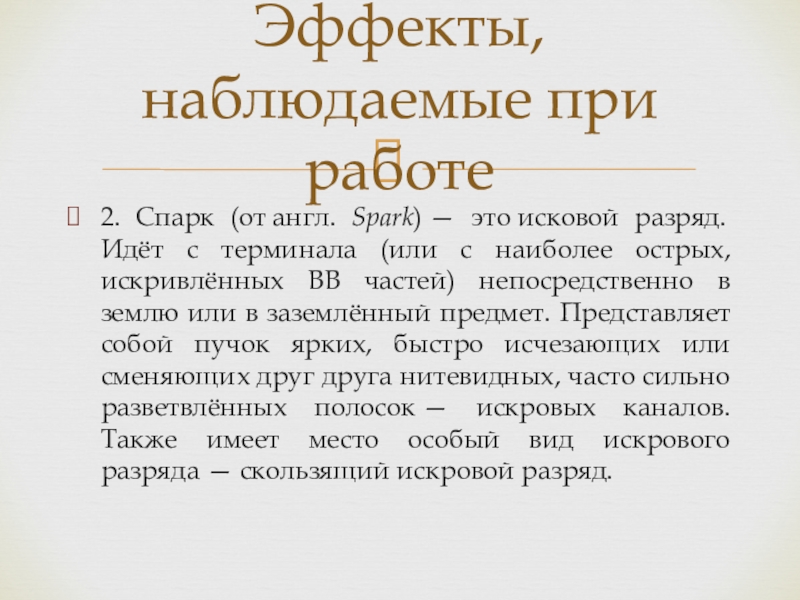

Слайд 142. Спарк (от англ. Spark) — это исковой разряд. Идёт с терминала (или с
наиболее острых, искривлённых ВВ частей) непосредственно в землю или в заземлённый предмет. Представляет собой пучок ярких, быстро исчезающих или сменяющих друг друга нитевидных, часто сильно разветвлённых полосок — искровых каналов. Также имеет место особый вид искрового разряда — скользящий искровой разряд.
Эффекты, наблюдаемые при работе
Слайд 153. Коронный разряд — свечение ионов воздуха в электрическом поле высокого напряжения.
Создаёт красивое голубоватое свечение вокруг ВВ-частей конструкции с сильной кривизной поверхности.
Эффекты, наблюдаемые при работе
Слайд 164. Дуговой разряд — образуется во многих случаях. Например, при достаточной
мощности трансформатора, если к его терминалу близко поднести заземлённый предмет, между ним и терминалом может загореться дуга (иногда нужно непосредственно прикоснуться предметом
к терминалу и потом растянуть дугу, отводя предмет на большее расстояние). Особенно это свойственно ламповым катушкам Теслы. Если катушка недостаточно мощна и надёжна, то спровоцированный дуговой разряд может повредить её компоненты.
к терминалу и потом растянуть дугу, отводя предмет на большее расстояние). Особенно это свойственно ламповым катушкам Теслы. Если катушка недостаточно мощна и надёжна, то спровоцированный дуговой разряд может повредить её компоненты.
Эффекты, наблюдаемые при работе
