Презентация, доклад на тему Информационные системы. Модели ИС
Содержание
- 1. Информационные системы. Модели ИС
- 2. Информационные системы обеспечивают сбор, хранение, обработку, поиск,
- 3. АИС – это человеко-машинная система,
- 4. Виды ИС:Системы обработки данныхИС управленияМаркетинговые системыСистемы бухгалтерского учета и т.д.

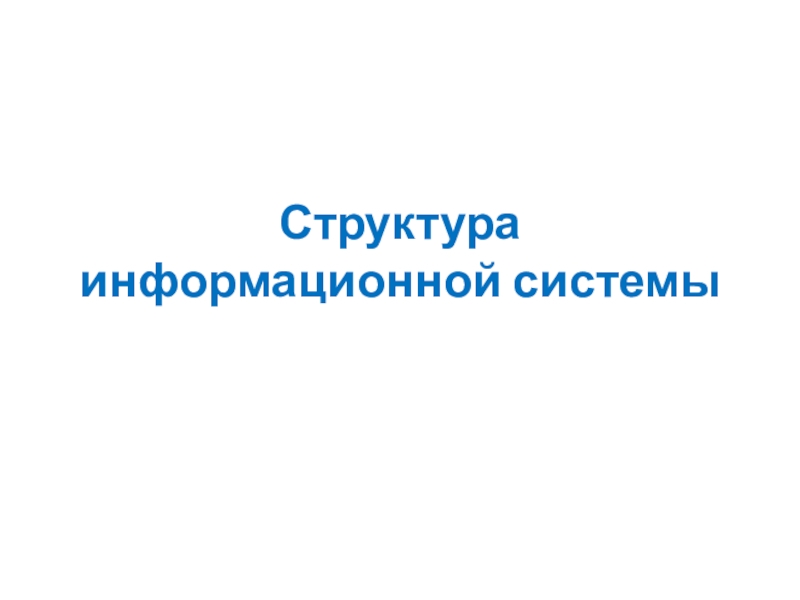

- 5. Структура информационной системы
- 6. Информационная системаФункциональная подсистемаОбеспечивающая подсистема2.Техническое
- 7. Функциональная подсистема:Другие ИС, АИС, внешние БДСбор данныхОбработка ручнаяВвод данныхОбработка машиннаяХранение,обновление,поддержкаПоиск информацииФормированиевыходныхдокументовАнализ данныхПринятие решений

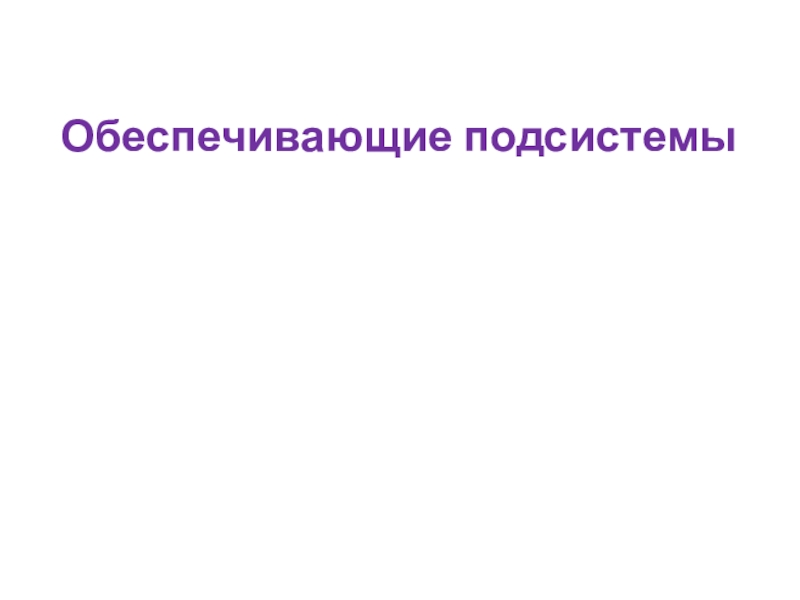

- 8. Обеспечивающие подсистемы
- 9. Информационное обеспечение (ИО) - совокупность единой системы
- 10. Техническое обеспечение (ТО) - комплекс технических средств,
- 11. Математическое и программное обеспечение (МО, ПО) -
- 12. Организационное обеспечение (ОО) -совокупность методов и средств,
- 13. Правовое обеспечение (Пр.О) - совокупность правовых норм,
- 14. Модели ИС
- 15. Наши представления о реальных системах носят приближенный,
- 16. Модель "Черного ящика"Всякая система – это нечто
- 17. Модель "черного ящика" используется в тех случаях,
- 18. Пример 1:В любой инструкции по использованию бытовой

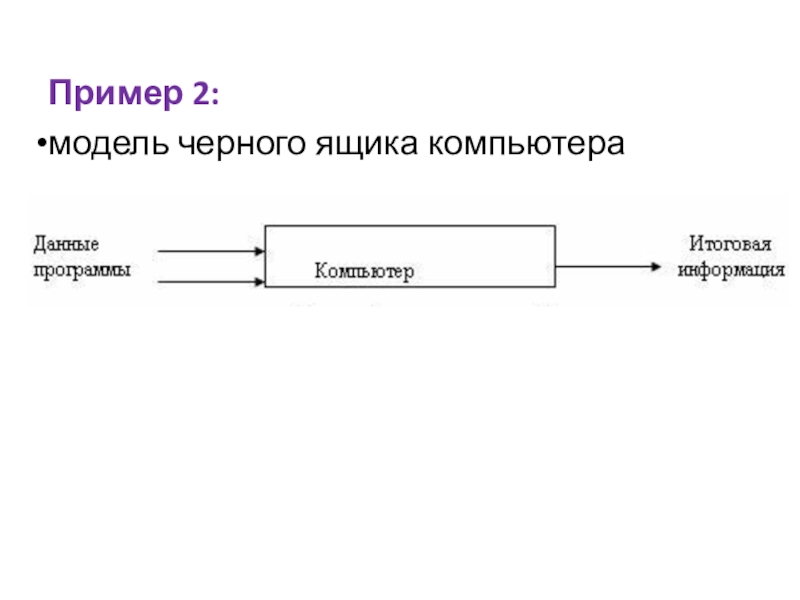

- 19. Пример 2: модель черного ящика компьютера
- 20. Модель состава системыМодель состава системы дает описание

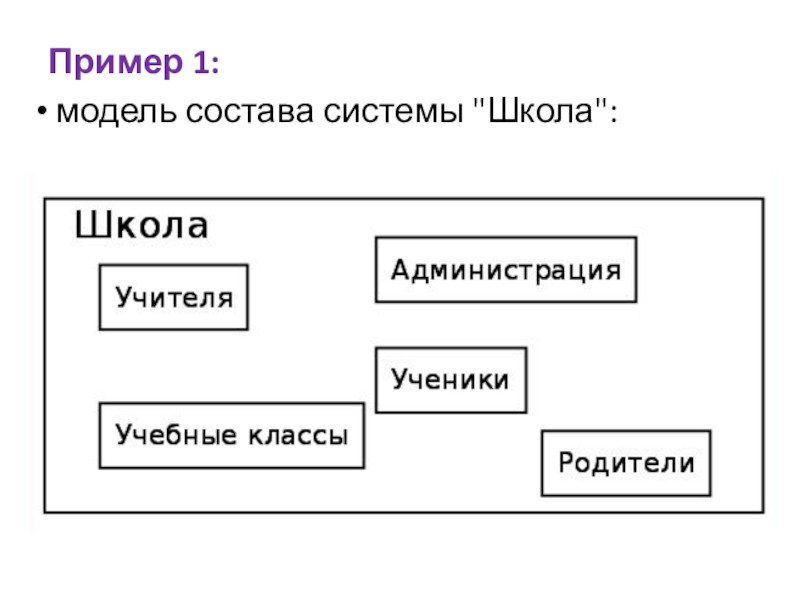

- 21. Пример 1: модель состава системы "Школа":
- 22. Разумеется, такой модели недостаточно для того, чтобы

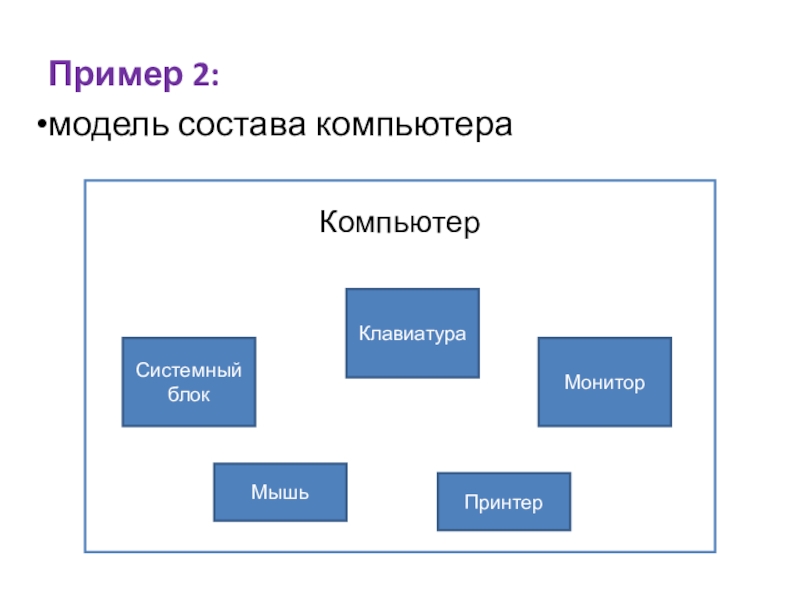

- 23. Пример 2:модель состава компьютераКомпьютерСистемный блокМониторКлавиатураМышьПринтер
- 24. Структурная модель системыТакую модель часто называют структурной схемой.
- 25. Пример 1:структурная модель компьютера. Здесь стрелки обозначают
- 26. Пример 2:если нас интересуют связи по управлению, то получится следующая граф-модель компьютера:

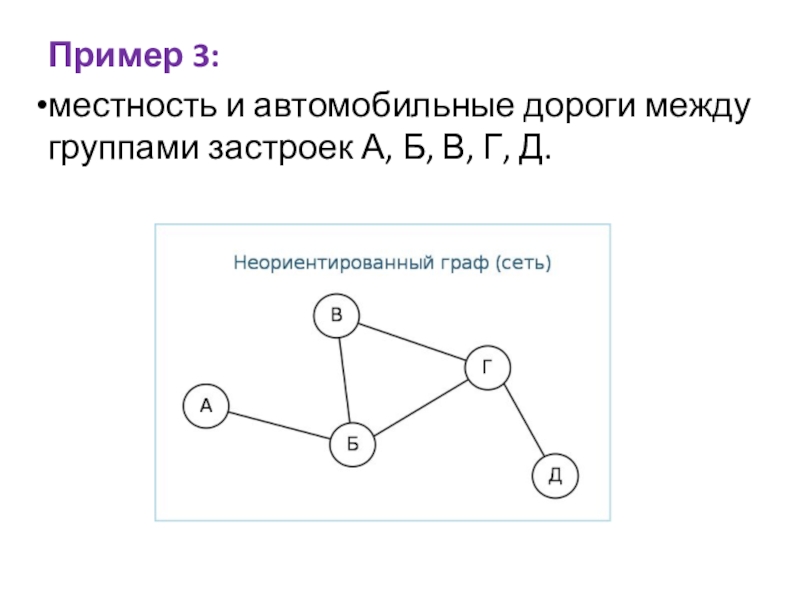

- 27. Пример 3: местность и автомобильные дороги между группами застроек А, Б, В, Г, Д.
- 28. Это не карта местности. Здесь не выдержаны
- 29. Структурную модель удобно изображать в виде графа,

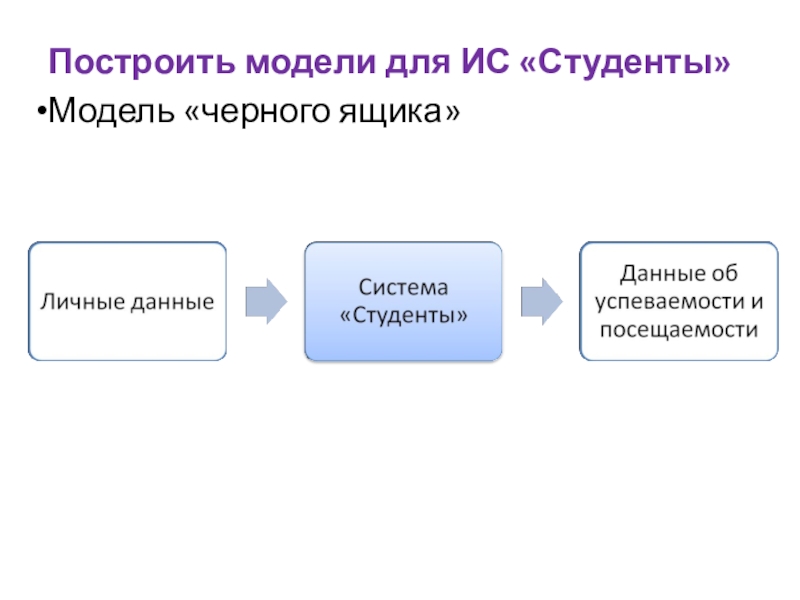

- 30. Построить модели для ИС «Студенты»Модель «черного ящика»
- 31. Модель состава системыЛичные данныеЗаболеванияГруппыСпециальностиПосещаемостьУспеваемостьСистема «Студенты»
- 32. Модель структуры системыЛичные данныеЗаболеванияГруппыСпециальностиПосещаемостьУспеваемостьСистема «Студенты»
Информационные системы обеспечивают сбор, хранение, обработку, поиск, выдачу информации, необходимой в процессе принятия решений задач из любой области. Информационная система - взаимосвязанная совокупность средств, методов и персонала, используемых для хранения, обработки и выдачи информации в интересах

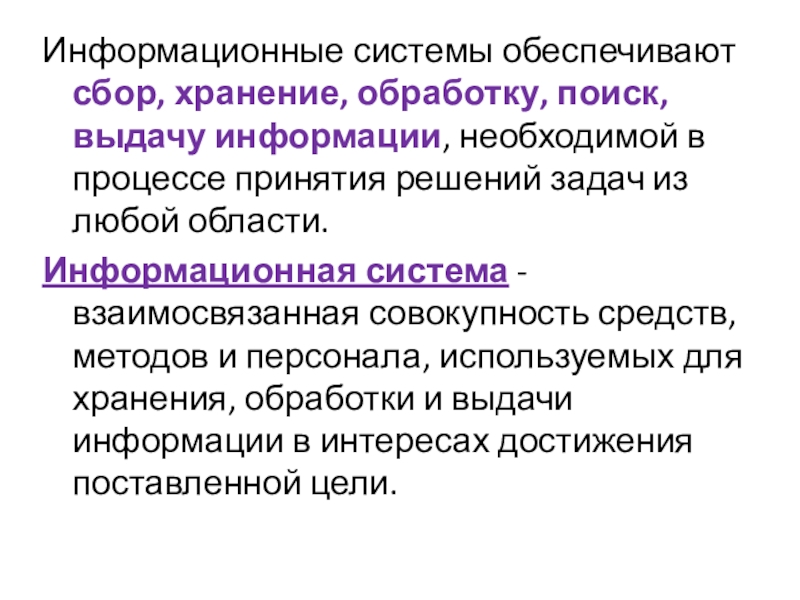

Слайд 2Информационные системы обеспечивают сбор, хранение, обработку, поиск, выдачу информации, необходимой в
процессе принятия решений задач из любой области.
Информационная система - взаимосвязанная совокупность средств, методов и персонала, используемых для хранения, обработки и выдачи информации в интересах достижения поставленной цели.
Информационная система - взаимосвязанная совокупность средств, методов и персонала, используемых для хранения, обработки и выдачи информации в интересах достижения поставленной цели.

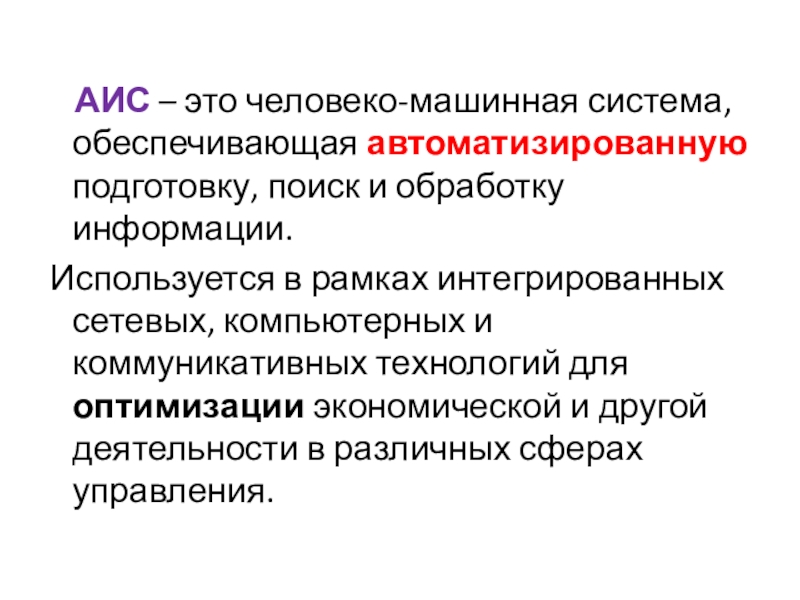

Слайд 3 АИС – это человеко-машинная система, обеспечивающая автоматизированную подготовку, поиск
и обработку информации.
Используется в рамках интегрированных сетевых, компьютерных и коммуникативных технологий для оптимизации экономической и другой деятельности в различных сферах управления.
Используется в рамках интегрированных сетевых, компьютерных и коммуникативных технологий для оптимизации экономической и другой деятельности в различных сферах управления.

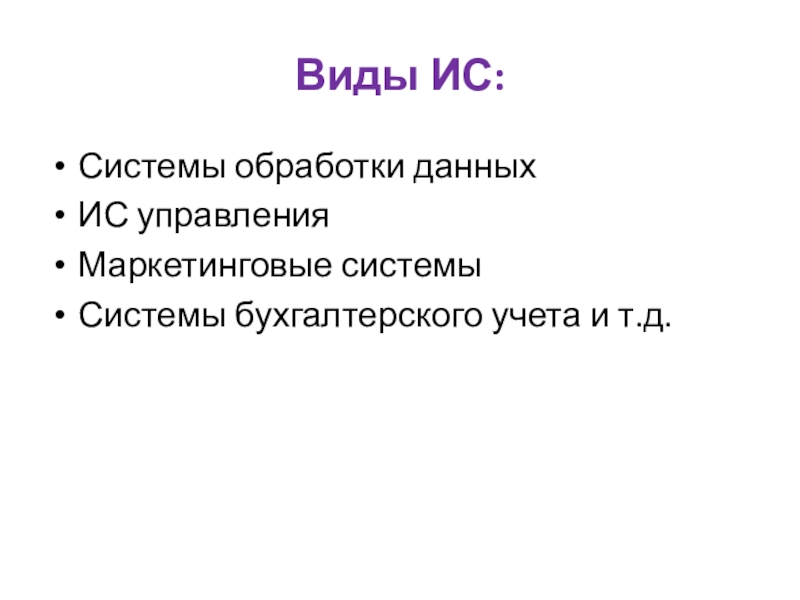

Слайд 4Виды ИС:
Системы обработки данных
ИС управления
Маркетинговые системы
Системы бухгалтерского учета и т.д.

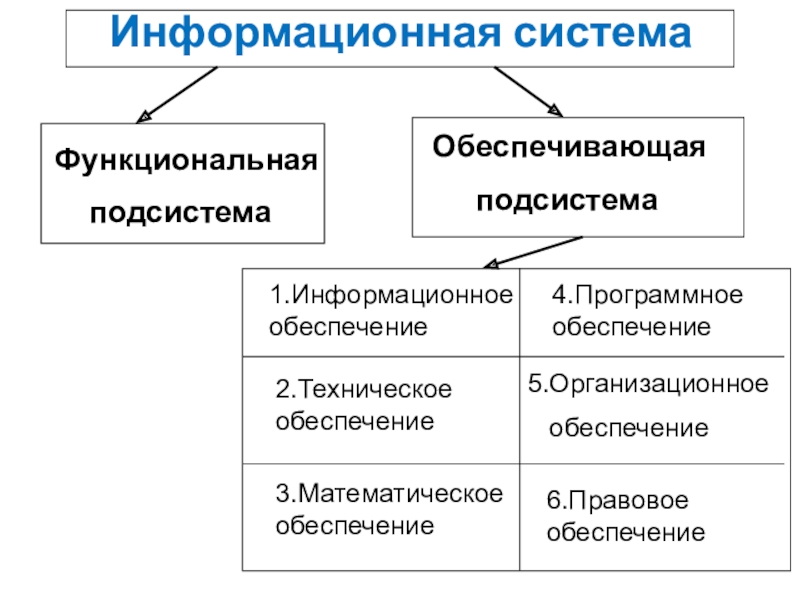

Слайд 6Информационная система
Функциональная
подсистема
Обеспечивающая
подсистема
2.Техническое
обеспечение
3.Математическое обеспечение
4.Программное обеспечение
5.Организационное
обеспечение
6.Правовое обеспечение
1.Информационное обеспечение

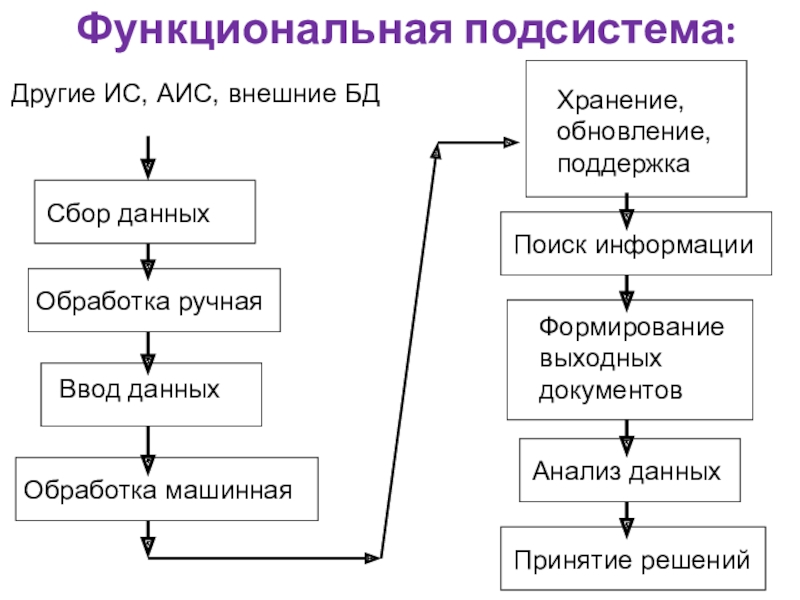

Слайд 7Функциональная подсистема:
Другие ИС, АИС, внешние БД
Сбор данных
Обработка ручная
Ввод данных
Обработка машинная
Хранение,
обновление,
поддержка
Поиск информации
Формирование
выходных
документов
Анализ
данных
Принятие решений

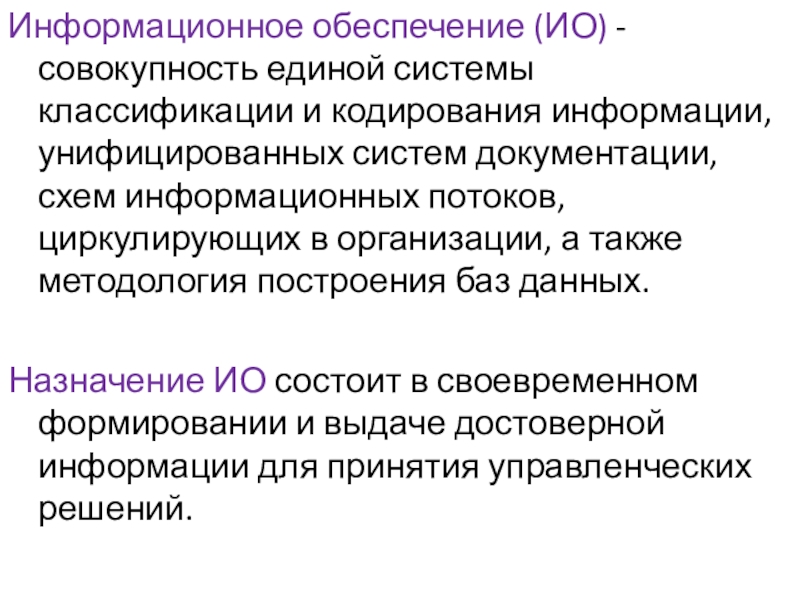

Слайд 9Информационное обеспечение (ИО) - совокупность единой системы классификации и кодирования информации,
унифицированных систем документации, схем информационных потоков, циркулирующих в организации, а также методология построения баз данных.
Назначение ИО состоит в своевременном формировании и выдаче достоверной информации для принятия управленческих решений.
Назначение ИО состоит в своевременном формировании и выдаче достоверной информации для принятия управленческих решений.

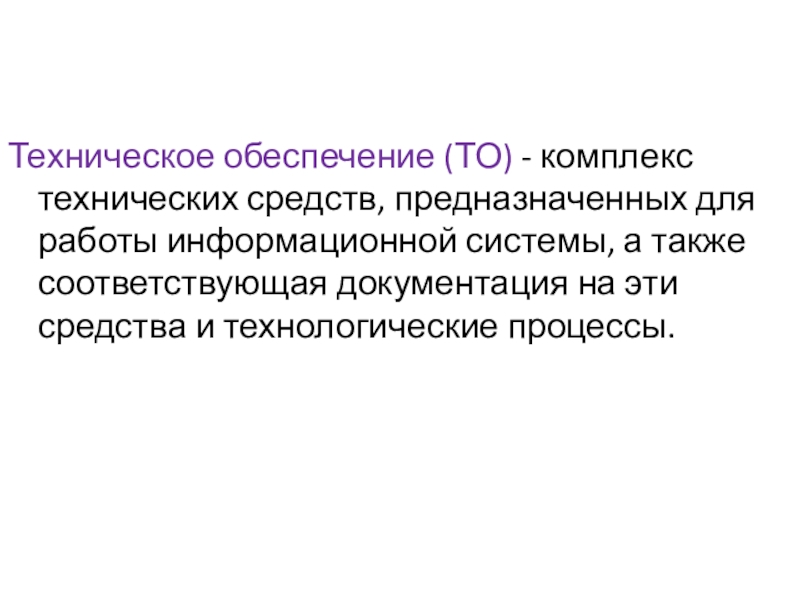

Слайд 10Техническое обеспечение (ТО) - комплекс технических средств, предназначенных для работы информационной
системы, а также соответствующая документация на эти средства и технологические процессы.

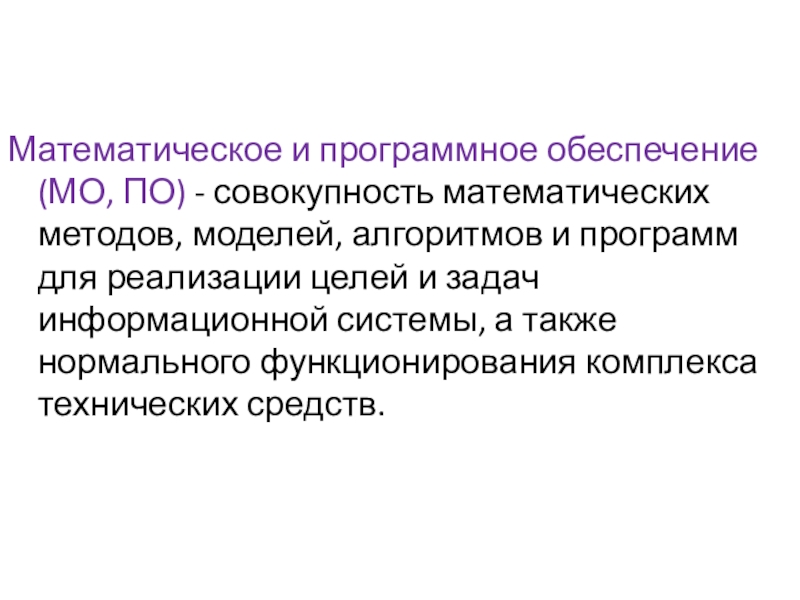

Слайд 11Математическое и программное обеспечение (МО, ПО) - совокупность математических методов, моделей,
алгоритмов и программ для реализации целей и задач информационной системы, а также нормального функционирования комплекса технических средств.

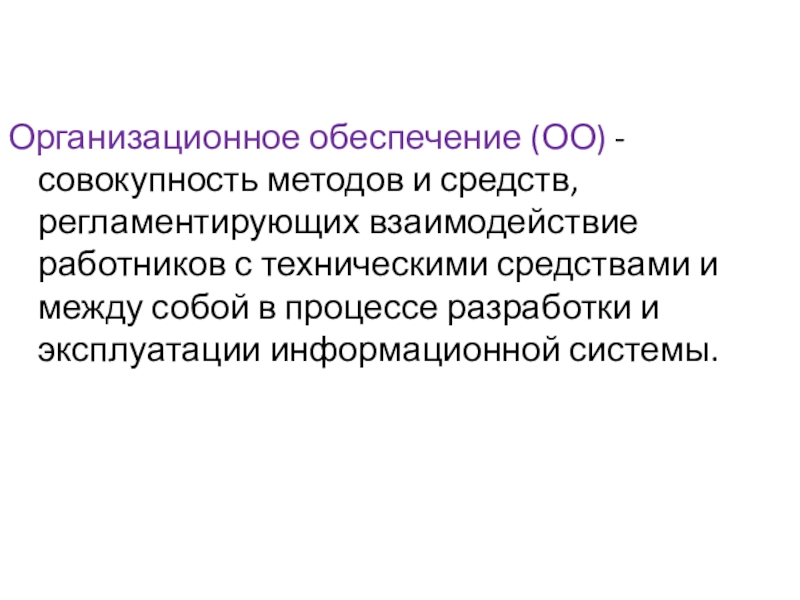

Слайд 12Организационное обеспечение (ОО) -совокупность методов и средств, регламентирующих взаимодействие работников с
техническими средствами и между собой в процессе разработки и эксплуатации информационной системы.

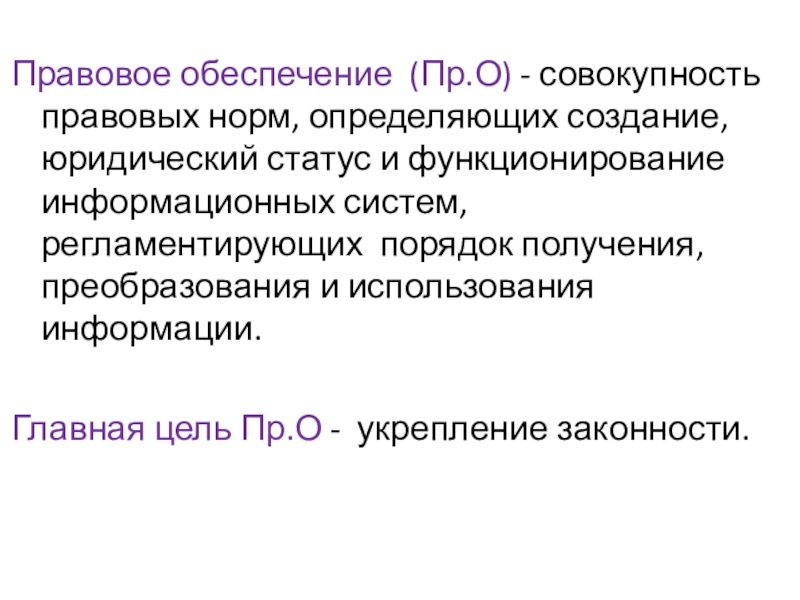

Слайд 13Правовое обеспечение (Пр.О) - совокупность правовых норм, определяющих создание, юридический статус
и функционирование информационных систем, регламентирующих порядок получения, преобразования и использования информации.
Главная цель Пр.О - укрепление законности.
Главная цель Пр.О - укрепление законности.

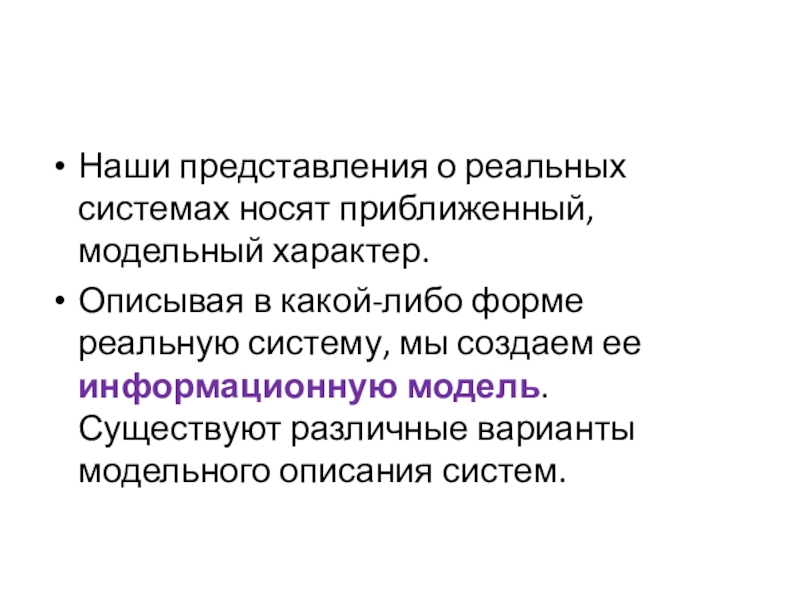

Слайд 15
Наши представления о реальных системах носят приближенный, модельный характер.
Описывая в
какой-либо форме реальную систему, мы создаем ее информационную модель. Существуют различные варианты модельного описания систем.

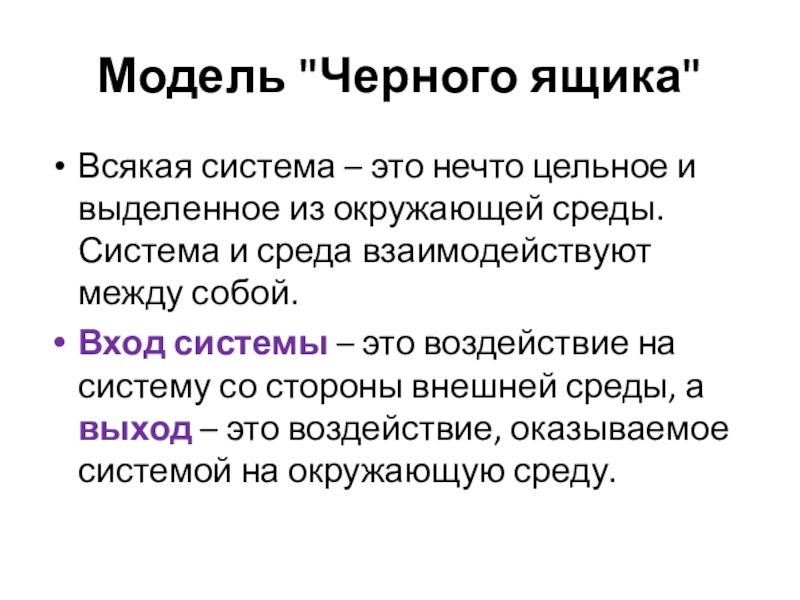

Слайд 16Модель "Черного ящика"
Всякая система – это нечто цельное и выделенное из
окружающей среды. Система и среда взаимодействуют между собой.
Вход системы – это воздействие на систему со стороны внешней среды, а выход – это воздействие, оказываемое системой на окружающую среду.
Вход системы – это воздействие на систему со стороны внешней среды, а выход – это воздействие, оказываемое системой на окружающую среду.

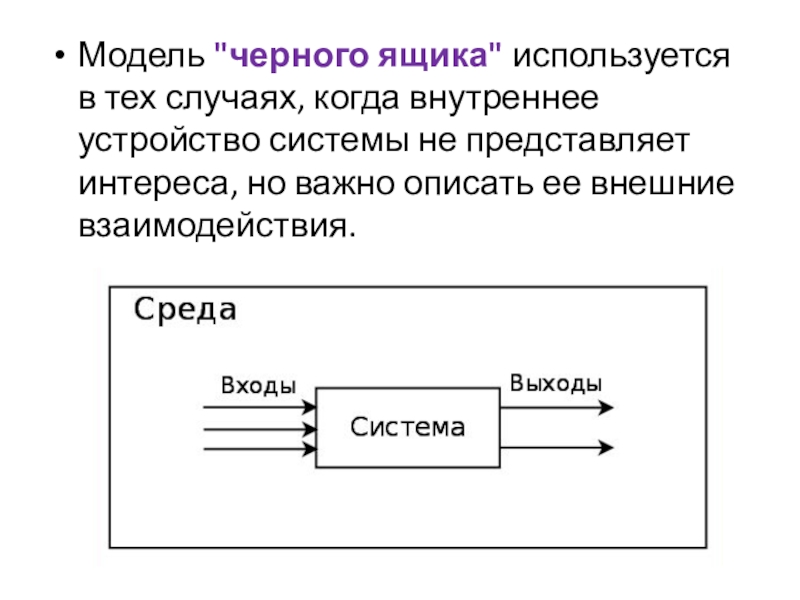

Слайд 17Модель "черного ящика" используется в тех случаях, когда внутреннее устройство системы
не представляет интереса, но важно описать ее внешние взаимодействия.

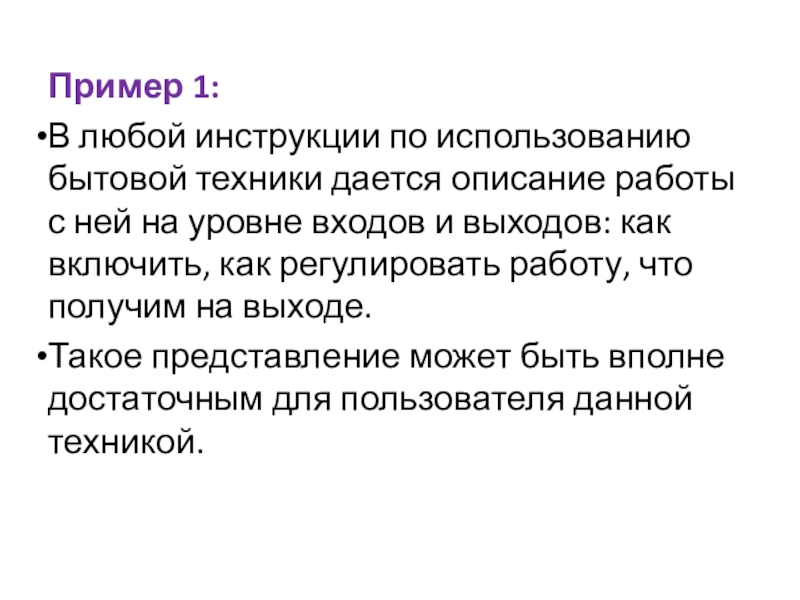

Слайд 18Пример 1:
В любой инструкции по использованию бытовой техники дается описание работы
с ней на уровне входов и выходов: как включить, как регулировать работу, что получим на выходе.
Такое представление может быть вполне достаточным для пользователя данной техникой.
Такое представление может быть вполне достаточным для пользователя данной техникой.

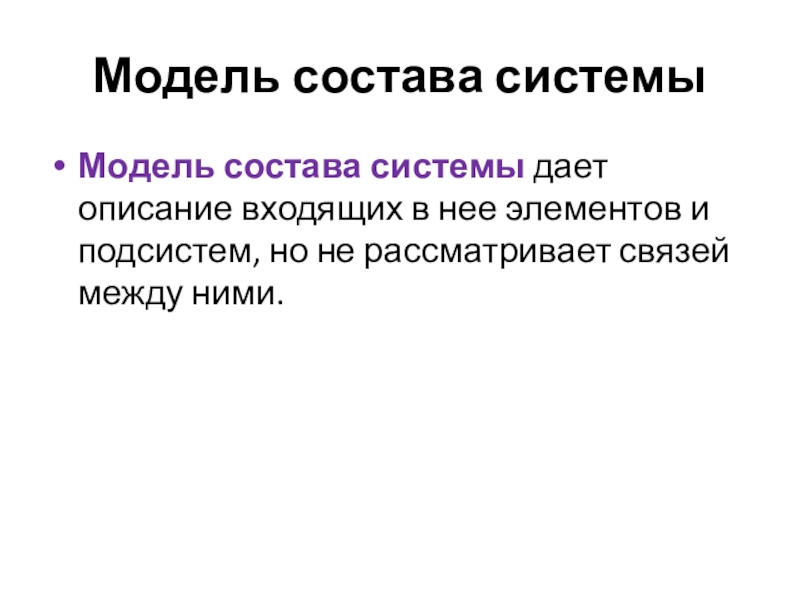

Слайд 20Модель состава системы
Модель состава системы дает описание входящих в нее элементов
и подсистем, но не рассматривает связей между ними.

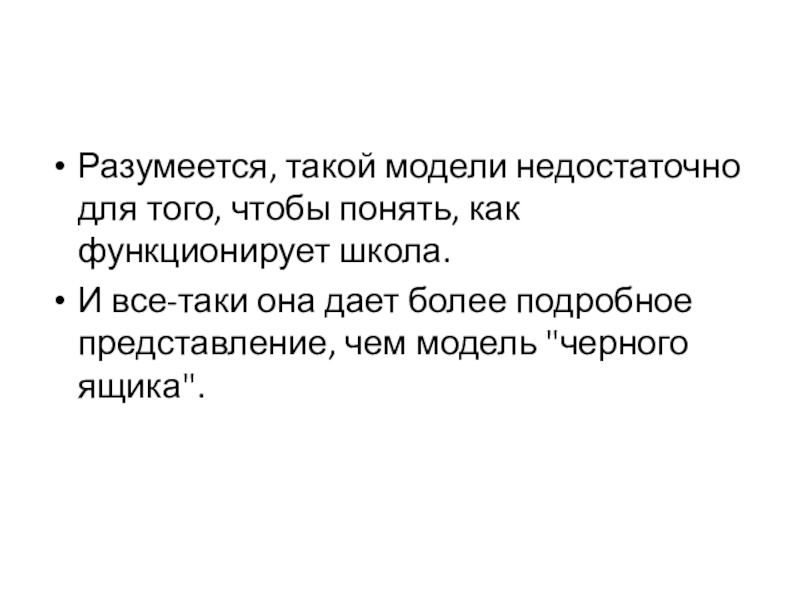

Слайд 22
Разумеется, такой модели недостаточно для того, чтобы понять, как функционирует школа.
И все-таки она дает более подробное представление, чем модель "черного ящика".

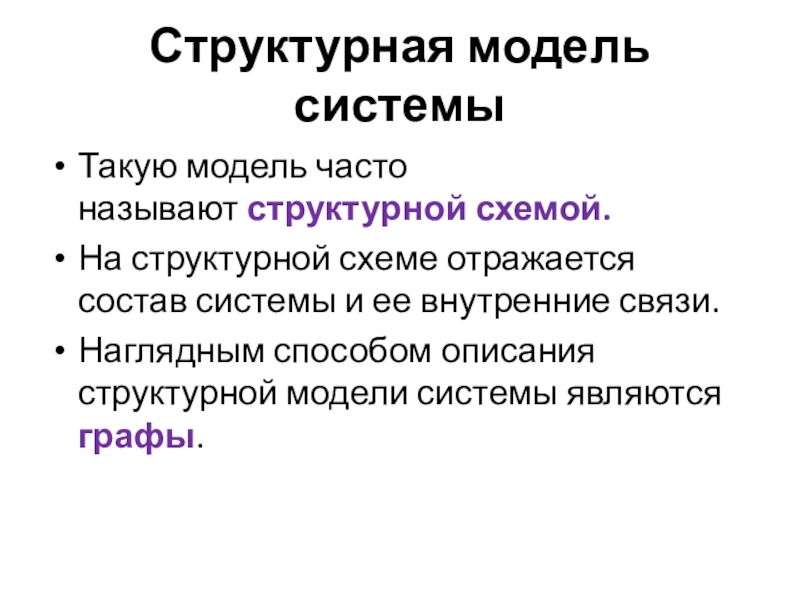

Слайд 24Структурная модель системы
Такую модель часто называют структурной схемой.
На структурной схеме отражается
состав системы и ее внутренние связи.
Наглядным способом описания структурной модели системы являются графы.
Наглядным способом описания структурной модели системы являются графы.

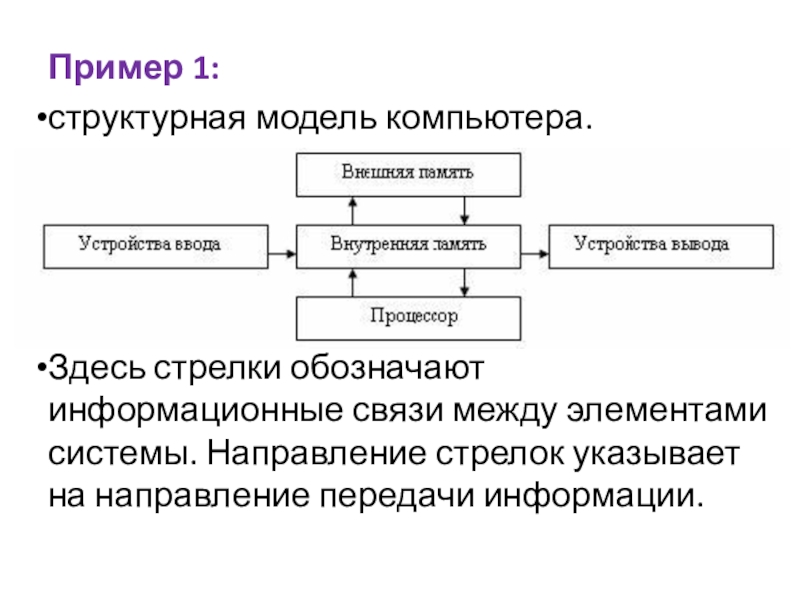

Слайд 25Пример 1:
структурная модель компьютера.
Здесь стрелки обозначают информационные связи между элементами
системы. Направление стрелок указывает на направление передачи информации.

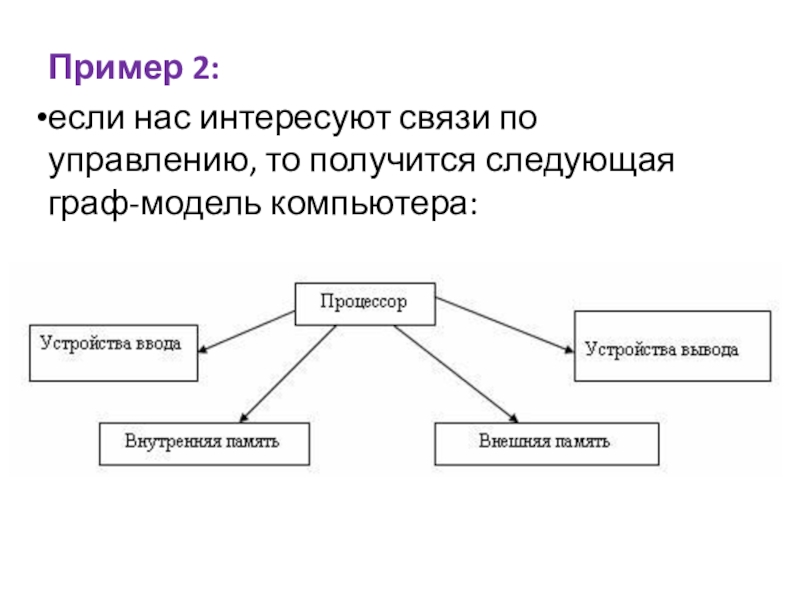

Слайд 26Пример 2:
если нас интересуют связи по управлению, то получится следующая граф-модель
компьютера:

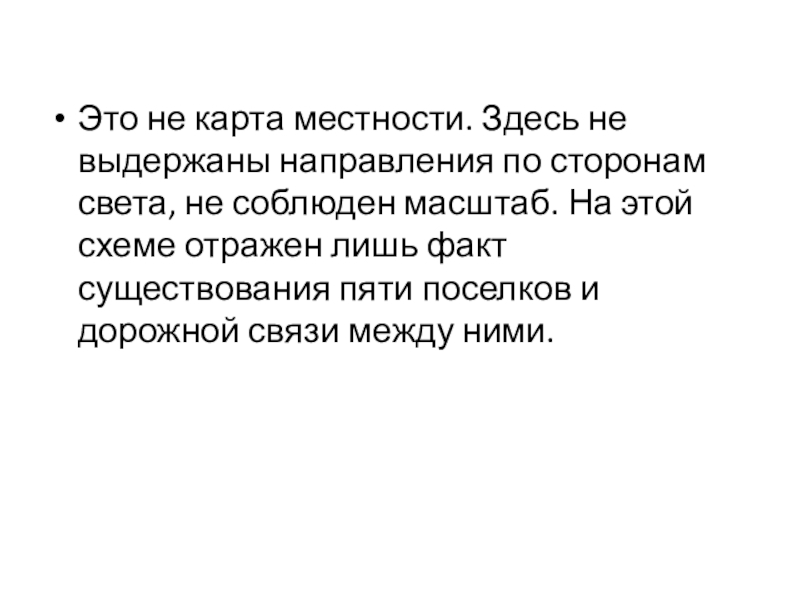

Слайд 28Это не карта местности. Здесь не выдержаны направления по сторонам света,
не соблюден масштаб. На этой схеме отражен лишь факт существования пяти поселков и дорожной связи между ними.

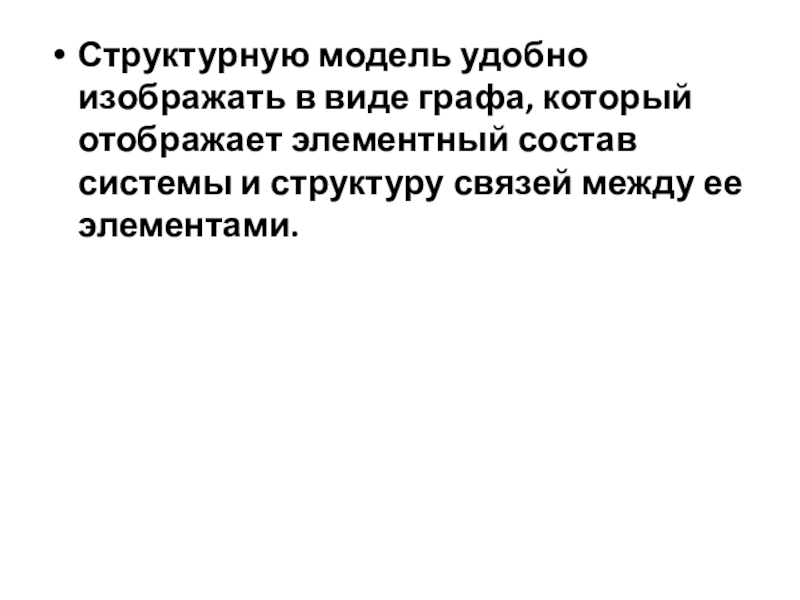

Слайд 29Структурную модель удобно изображать в виде графа, который отображает элементный состав
системы и структуру связей между ее элементами.

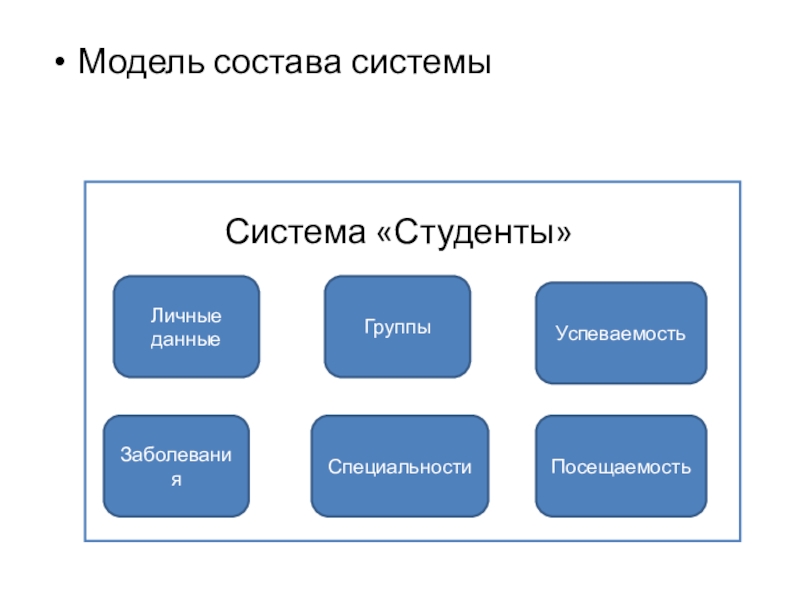

Слайд 31Модель состава системы
Личные данные
Заболевания
Группы
Специальности
Посещаемость
Успеваемость
Система «Студенты»

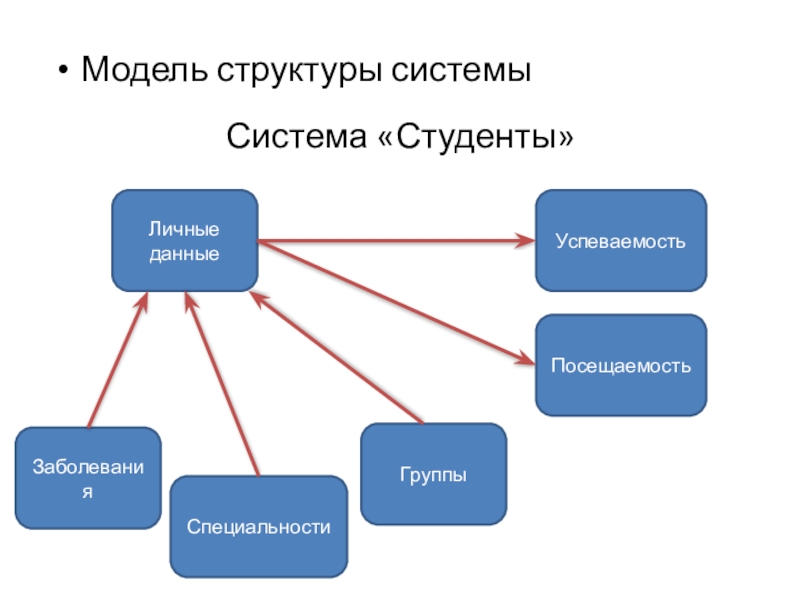

Слайд 32Модель структуры системы
Личные данные
Заболевания
Группы
Специальности
Посещаемость
Успеваемость
Система «Студенты»
