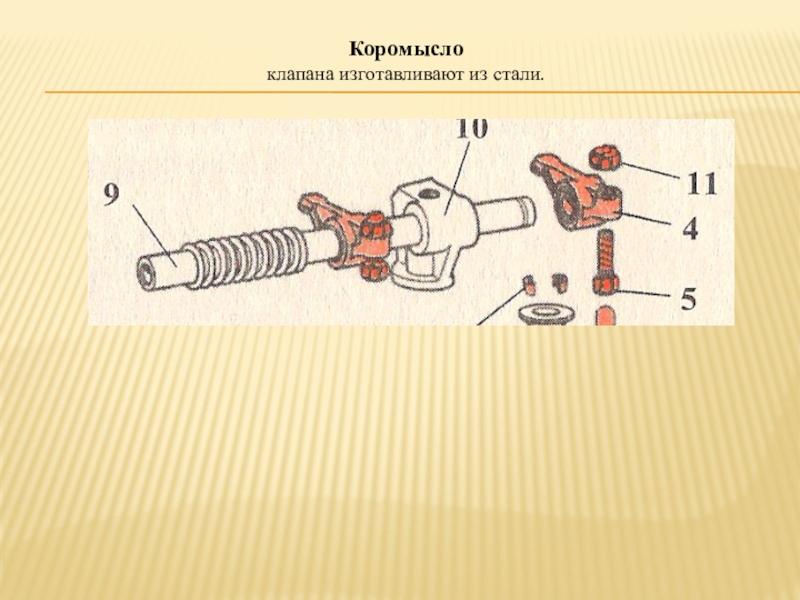

- 7. Коромысло клапана изготавливают из стали.
- 8. Штанги. Для передачи усилия от
- 9. Толкатели. Они предназначены для
- 10. Распределительный вал стальной. На нем находятся три
- 11. Привод распределительного вала. Распределительный вал приводится
- 12. ОТВЕТИТЬ НА ВОПРОСЫ ТЕСТА ВРЕМЯ ВЫПОЛНЕНИЯ -5
- 13. 7. Укажите в ответе цифру под которой

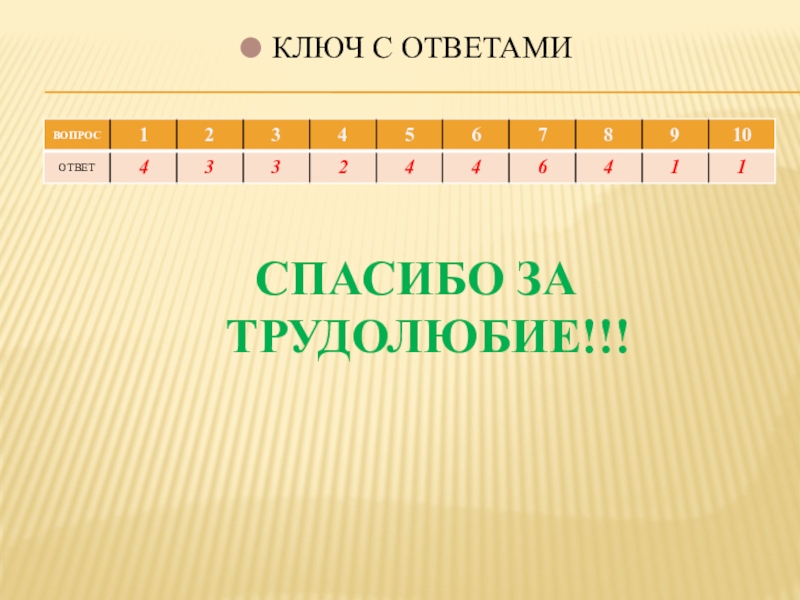

- 14. КЛЮЧ С ОТВЕТАМИСПАСИБО ЗА ТРУДОЛЮБИЕ!!!
Произвести записи в тетради:1.Газораспределительный механизм Назначение ГРМ (стр.42 или35) 2.Схема, устройство и работа. рис.20 (не рисовать), описать работу3.Детали ГРМ назначение, виды, устройство клапанов, штанг, толкателей, коромысел, распред. вала и его привода ,

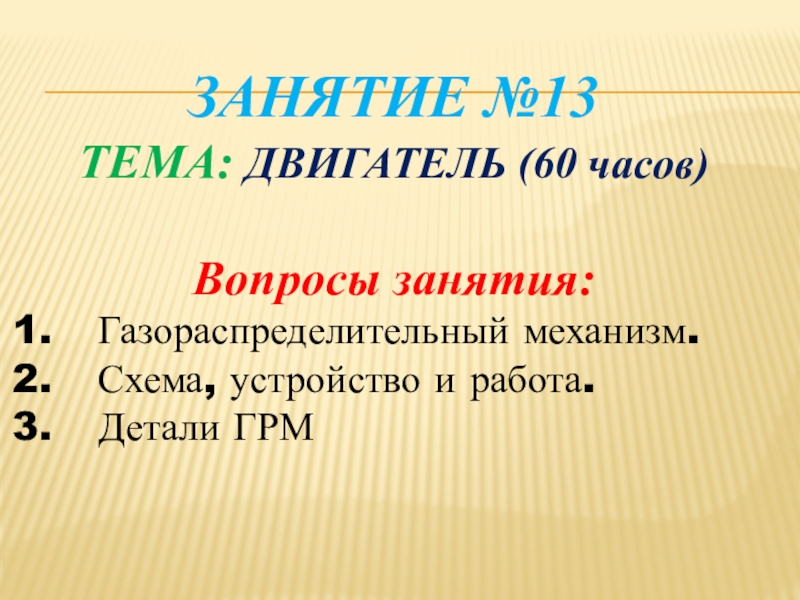

Слайд 1
ЗАНЯТИЕ №13
ТЕМА: ДВИГАТЕЛЬ (60 часов)
Вопросы занятия:
Газораспределительный механизм.
Схема, устройство

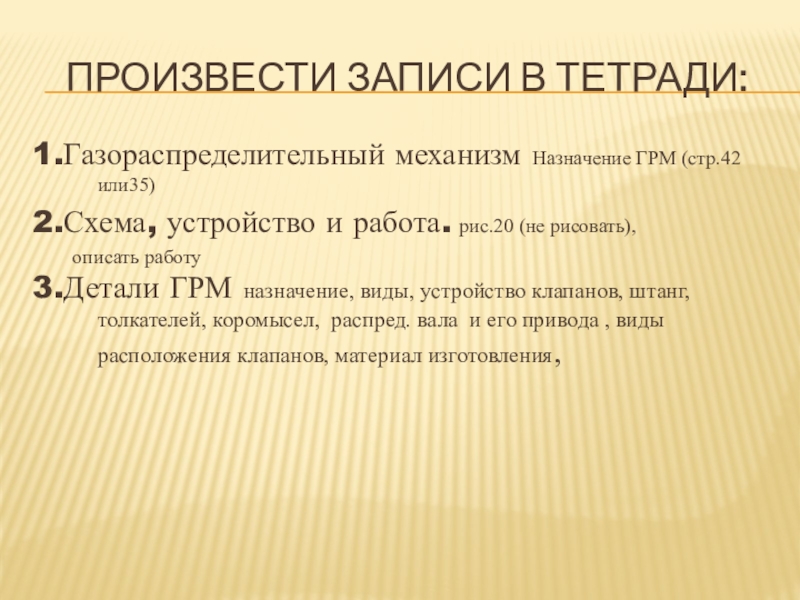

Слайд 2Произвести записи в тетради:
1.Газораспределительный механизм Назначение ГРМ (стр.42 или35)
2.Схема, устройство
и работа. рис.20 (не рисовать),
описать работу
3.Детали ГРМ назначение, виды, устройство клапанов, штанг, толкателей, коромысел, распред. вала и его привода , виды расположения клапанов, материал изготовления,
описать работу
3.Детали ГРМ назначение, виды, устройство клапанов, штанг, толкателей, коромысел, распред. вала и его привода , виды расположения клапанов, материал изготовления,

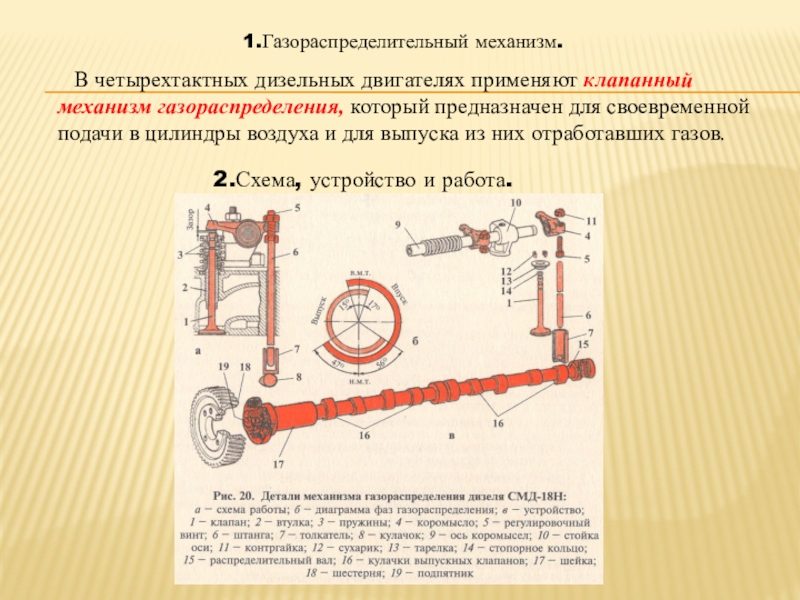

Слайд 31.Газораспределительный механизм.
В четырехтактных дизельных двигателях применяют клапанный механизм
газораспределения, который предназначен для своевременной подачи в цилиндры воздуха и для выпуска из них отработавших газов.
2.Схема, устройство и работа.

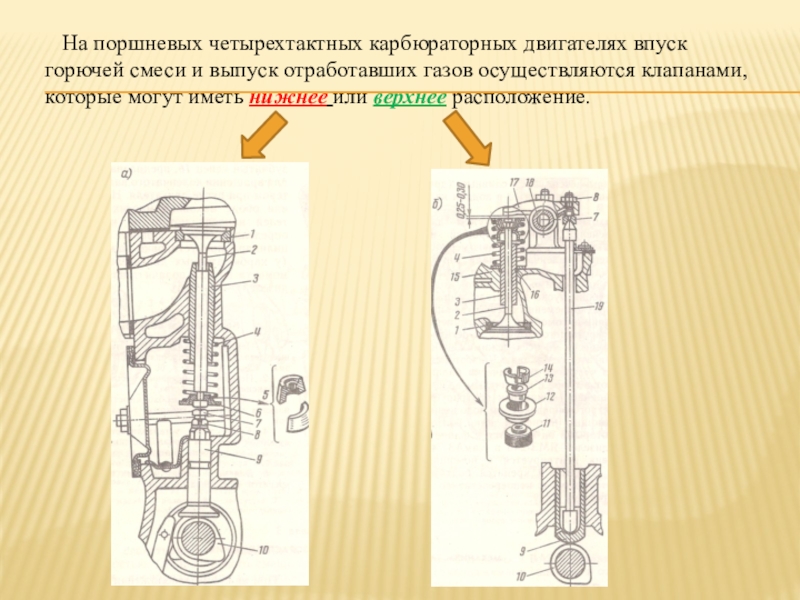

Слайд 4 На поршневых четырехтактных карбюраторных двигателях впуск горючей смеси и
выпуск отработавших газов осуществляются клапанами, которые могут иметь нижнее или верхнее расположение.

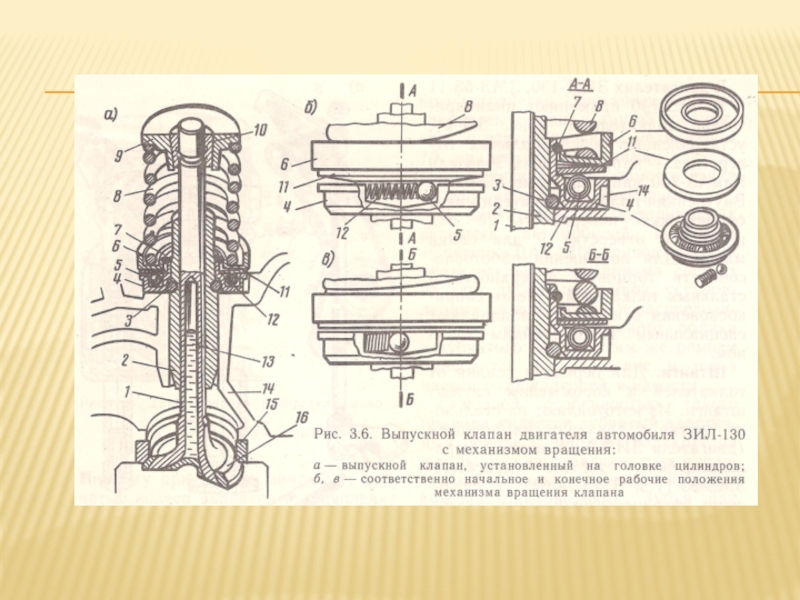

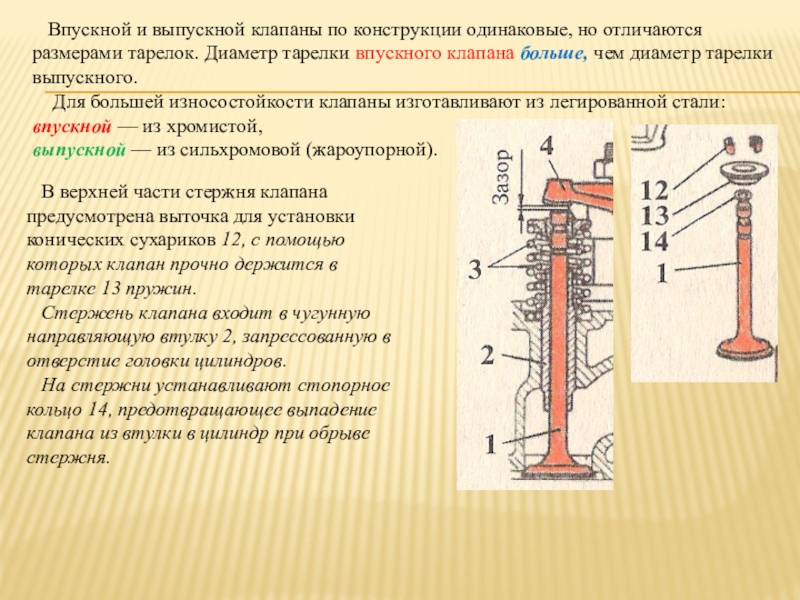

Слайд 5 Впускной и выпускной клапаны по конструкции одинаковые, но отличаются
размерами тарелок. Диаметр тарелки впускного клапана больше, чем диаметр тарелки выпускного.
Для большей износостойкости клапаны изготавливают из легированной стали: впускной — из хромистой,
выпускной — из сильхромовой (жароупорной).
Для большей износостойкости клапаны изготавливают из легированной стали: впускной — из хромистой,
выпускной — из сильхромовой (жароупорной).
В верхней части стержня клапана предусмотрена выточка для установки конических сухариков 12, с помощью которых клапан прочно держится в тарелке 13 пружин.
Стержень клапана входит в чугунную направляющую втулку 2, запрессованную в отверстие головки цилиндров.
На стержни устанавливают стопорное кольцо 14, предотвращающее выпадение клапана из втулки в цилиндр при обрыве стержня.

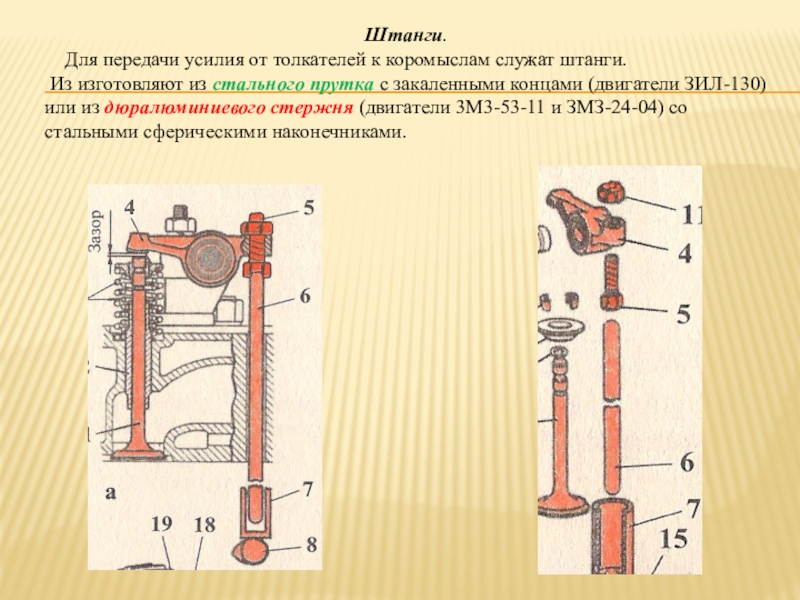

Слайд 8Штанги.
Для передачи усилия от толкателей к коромыслам служат
штанги.
Из изготовляют из стального прутка с закаленными концами (двигатели ЗИЛ-130)
или из дюралюминиевого стержня (двигатели 3M3-53-11 и ЗМЗ-24-04) со стальными сферическими наконечниками.
Из изготовляют из стального прутка с закаленными концами (двигатели ЗИЛ-130)
или из дюралюминиевого стержня (двигатели 3M3-53-11 и ЗМЗ-24-04) со стальными сферическими наконечниками.

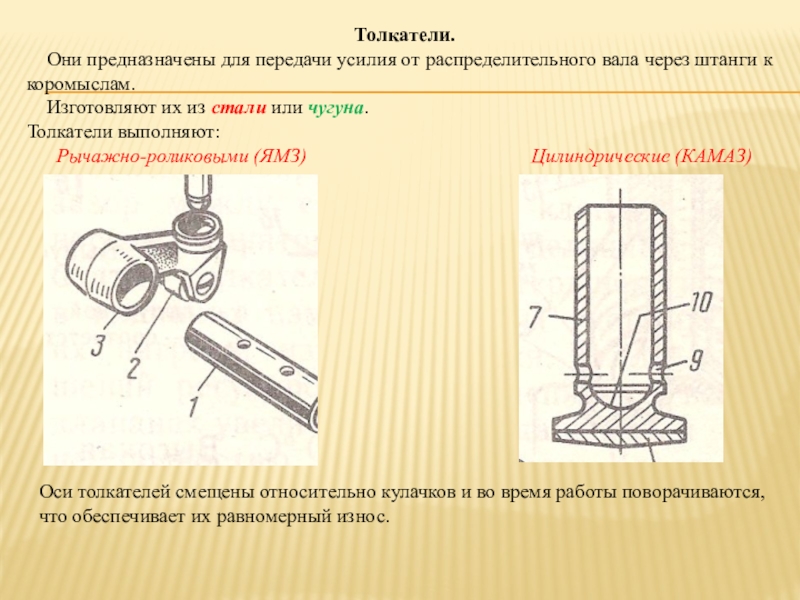

Слайд 9 Толкатели.
Они предназначены для передачи усилия от распределительного
вала через штанги к коромыслам.
Изготовляют их из стали или чугуна.
Толкатели выполняют:
Рычажно-роликовыми (ЯМЗ) Цилиндрические (КАМАЗ)
Изготовляют их из стали или чугуна.
Толкатели выполняют:
Рычажно-роликовыми (ЯМЗ) Цилиндрические (КАМАЗ)
Оси толкателей смещены относительно кулачков и во время работы поворачиваются, что обеспечивает их равномерный износ.

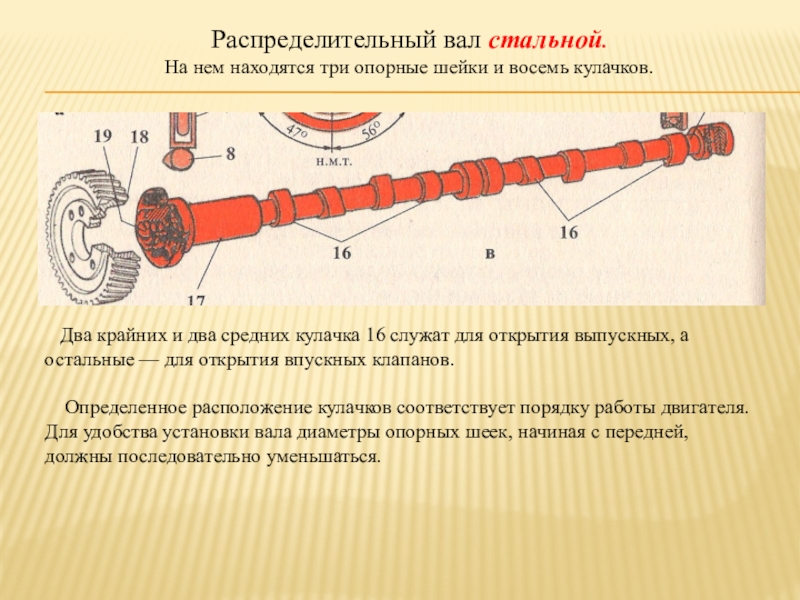

Слайд 10Распределительный вал стальной.
На нем находятся три опорные шейки и восемь
кулачков.
Два крайних и два средних кулачка 16 служат для открытия выпускных, а остальные — для открытия впускных клапанов.
Определенное расположение кулачков соответствует порядку работы двигателя. Для удобства установки вала диаметры опорных шеек, начиная с передней, должны последовательно уменьшаться.

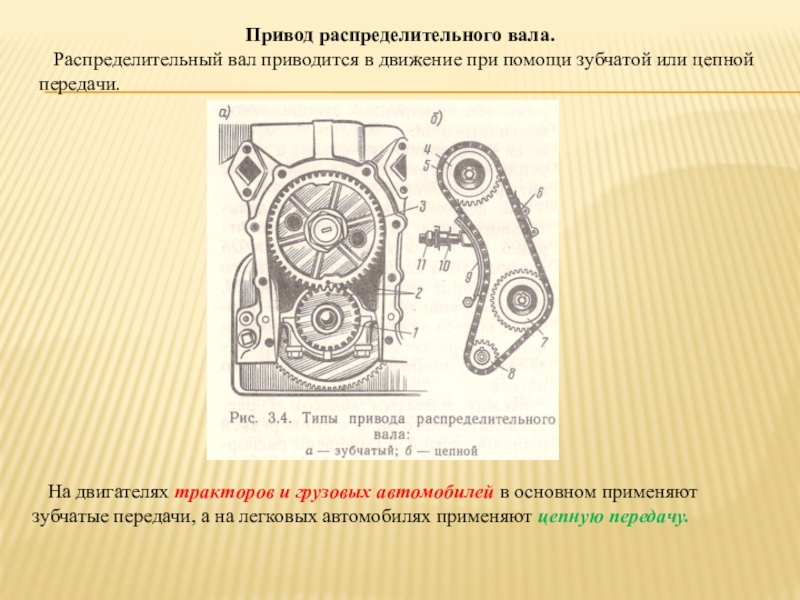

Слайд 11Привод распределительного вала.
Распределительный вал приводится в движение при помощи
зубчатой или цепной передачи.
На двигателях тракторов и грузовых автомобилей в основном применяют зубчатые передачи, а на легковых автомобилях применяют цепную передачу.

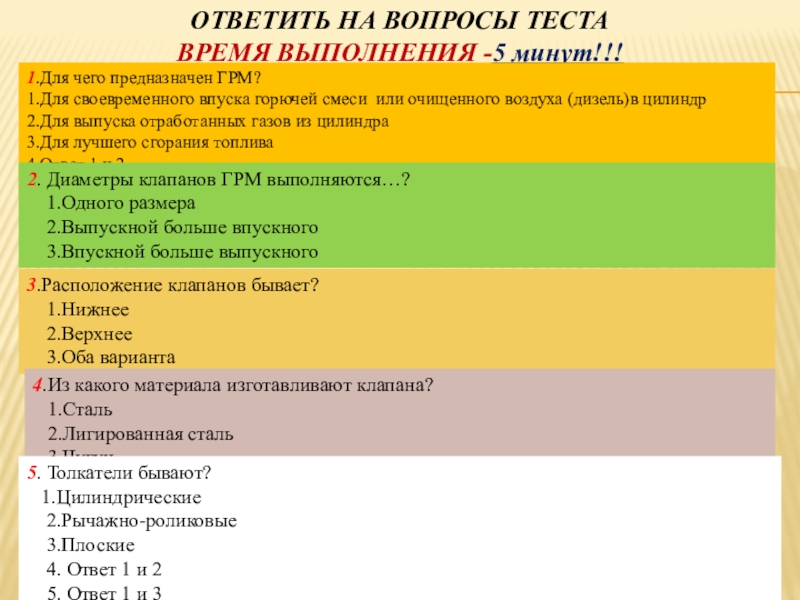

Слайд 12ОТВЕТИТЬ НА ВОПРОСЫ ТЕСТА
ВРЕМЯ ВЫПОЛНЕНИЯ -5 минут!!!
3.Расположение клапанов бывает?
1.Нижнее
2.Верхнее
3.Оба варианта
2.Верхнее
3.Оба варианта
4.Из какого материала изготавливают клапана?
1.Сталь
2.Лигированная сталь
3.Чугун
5. Толкатели бывают?
1.Цилиндрические
2.Рычажно-роликовые
3.Плоские
4. Ответ 1 и 2
5. Ответ 1 и 3
1.Для чего предназначен ГРМ?
1.Для своевременного впуска горючей смеси или очищенного воздуха (дизель)в цилиндр
2.Для выпуска отработанных газов из цилиндра
3.Для лучшего сгорания топлива
4.Ответ 1 и 2
5.Ответ 1 и 3
2. Диаметры клапанов ГРМ выполняются…?
1.Одного размера
2.Выпускной больше впускного
3.Впускной больше выпускного
Слайд 137. Укажите в ответе цифру под которой на рисунке показано штанга?
10.Неоходимо
ли делать тепловой зазор между коромыслом и клапаном?
1.Да
2.Нет
3.Саморегулирующийся
1.Да
2.Нет
3.Саморегулирующийся
6. Укажите в ответе цифру под которой на рисунке показано коромысло?
8.Какими бывают приводы распред. валов ?
1.Цепные
2.Зубчатые
3.Ремённые
4.Ответ 1 и 2
5.Ответ 1 и 3
9. Сколько опорных шеек (17) имеет данный распред вал?
1.3
2. 2
3.1
СПАСИБО ЗА ТРУДОЛЮБИЕ!!!
