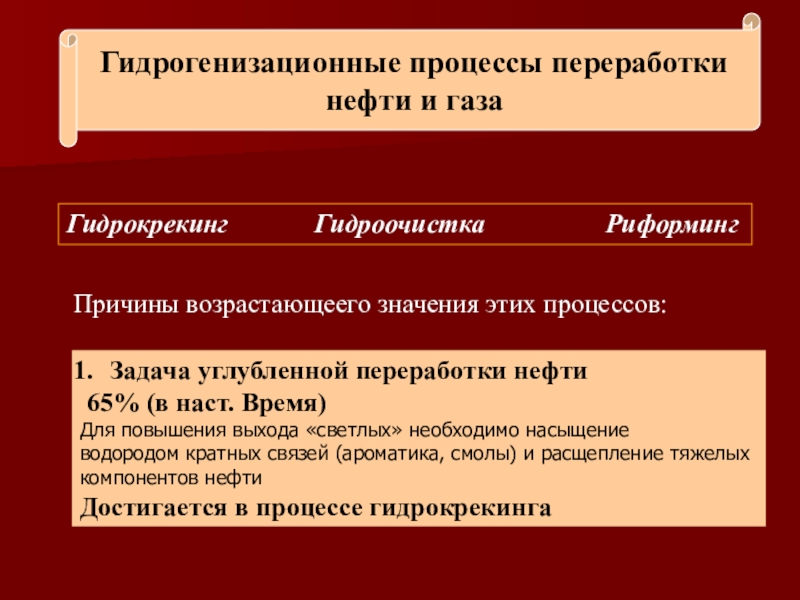

Презентация, доклад на тему Гидрогенизационные процессы переработки нефти и газа

Причины возрастающеего значения этих процессов:

Задача углубленной переработки нефти
65% (в наст. Время)
Для повышения выхода «светлых» необходимо насыщение
водородом кратных связей (ароматика, смолы) и расщепление тяжелых
компонентов нефти
Достигается в процессе гидрокрекинга

Гидрогенизационные процессы переработки
нефти и газа

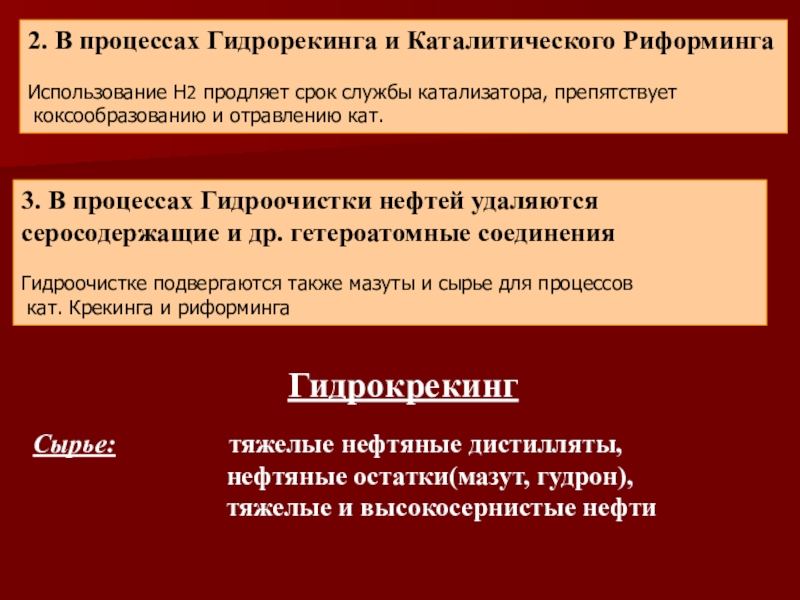

3. В процессах Гидроочистки нефтей удаляются
серосодержащие и др. гетероатомные соединения

Гидроочистке подвергаются также мазуты и сырье для процессов
кат. Крекинга и риформинга

Гидрокрекинг

Сырье: тяжелые нефтяные дистилляты,
нефтяные остатки(мазут, гудрон),
тяжелые и высокосернистые нефти

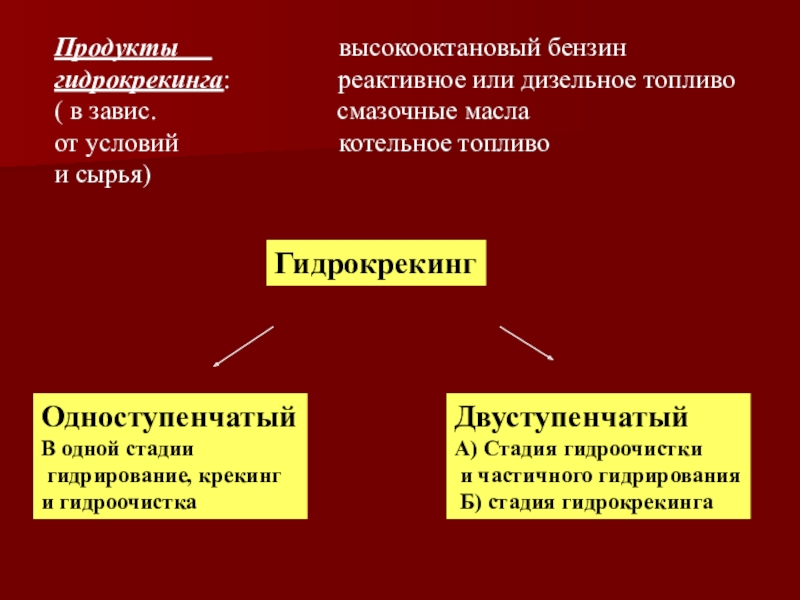

Гидрокрекинг

Одноступенчатый
В одной стадии
гидрирование, крекинг
и гидроочистка

Двуступенчатый
А) Стадия гидроочистки
и частичного гидрирования
Б) стадия гидрокрекинга

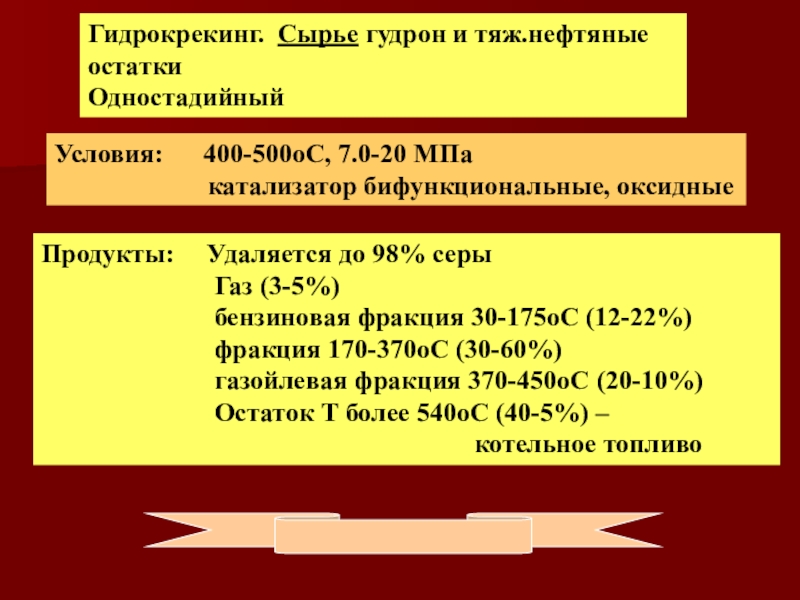

Продукты: Удаляется до 98% серы
Газ (3-5%)
бензиновая фракция 30-175оС (12-22%)
фракция 170-370оС (30-60%)
газойлевая фракция 370-450оС (20-10%)
Остаток Т более 540оС (40-5%) –
котельное топливо

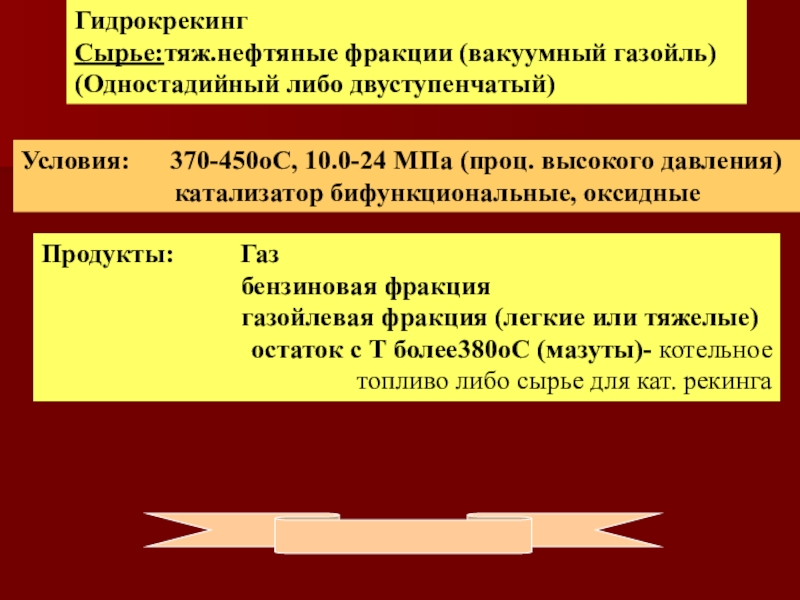

Продукты: Газ
бензиновая фракция
газойлевая фракция (легкие или тяжелые)
остаток с Т более380оС (мазуты)- котельное топливо либо сырье для кат. рекинга

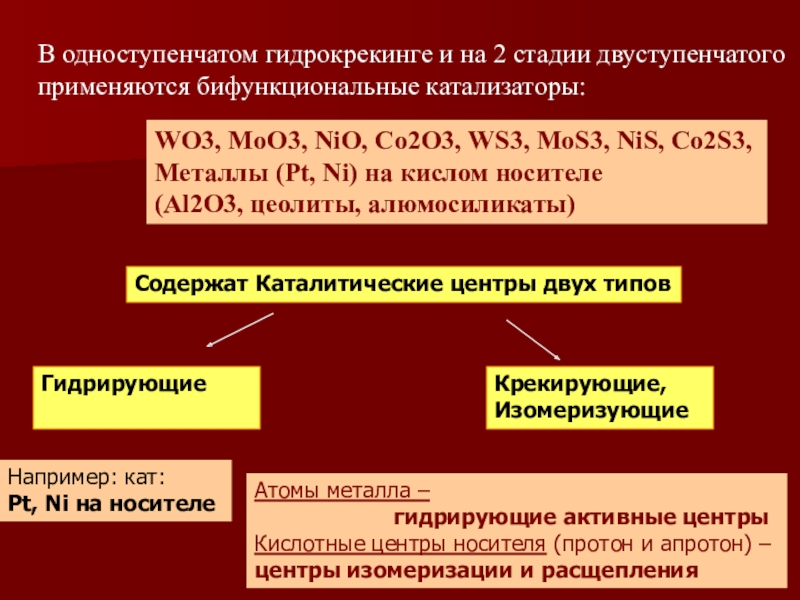

Содержат Каталитические центры двух типов

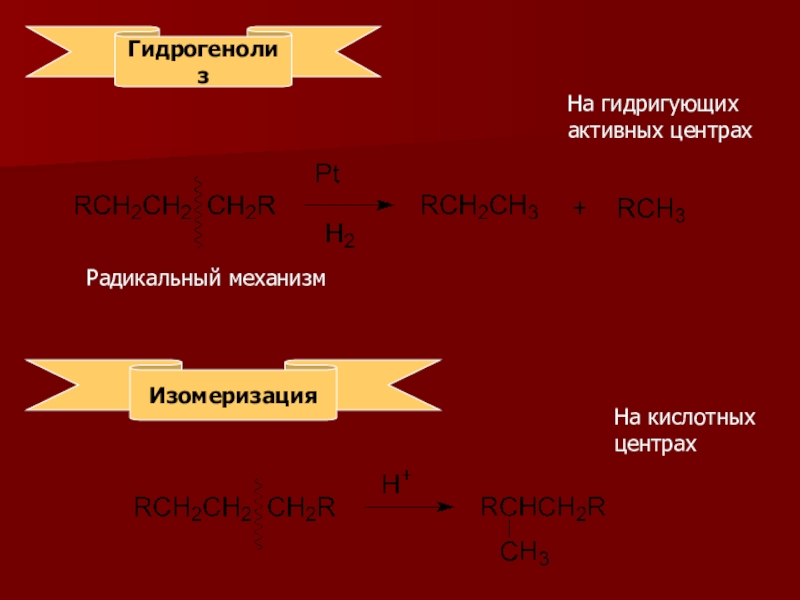

Гидрирующие

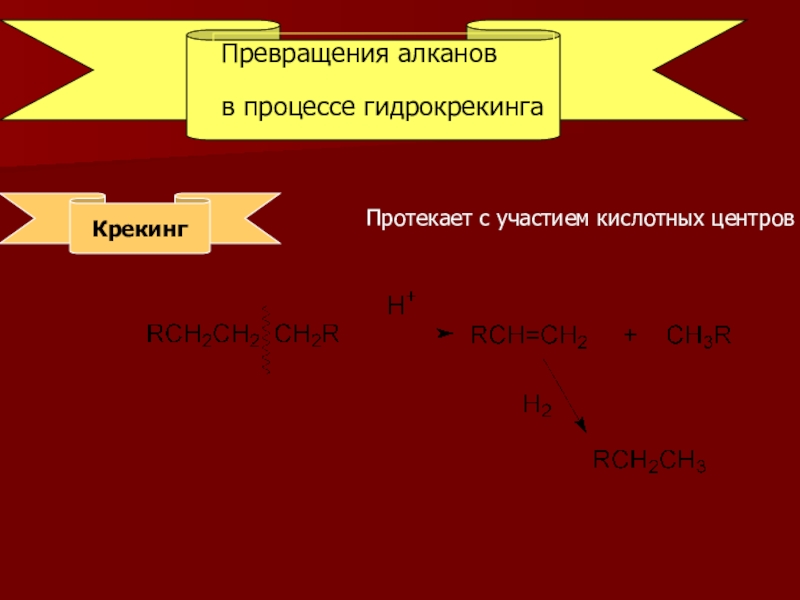

Крекирующие,
Изомеризующие

Например: кат:
Pt, Ni на носителе

Атомы металла –
гидрирующие активные центры
Кислотные центры носителя (протон и апротон) –
центры изомеризации и расщепления

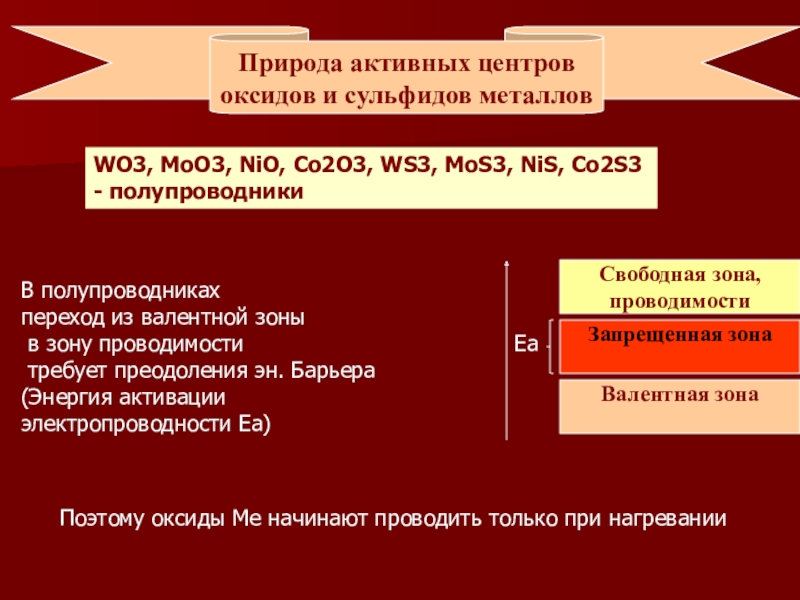

В полупроводниках
переход из валентной зоны
в зону проводимости
требует преодоления эн. Барьера
(Энергия активации
электропроводности Еа)

Запрещенная зона

Свободная зона,
проводимости

Валентная зона

Еа

Поэтому оксиды Ме начинают проводить только при нагревании

Вспомним: полупроводники бывают
n-полупроводники (электронные) и р-полупроводники (дырочные)

Большинство пром. Окисных Катализаторов гидрокрекинга являются

n-полупроводниками Fe2O3, WO3, MoO3

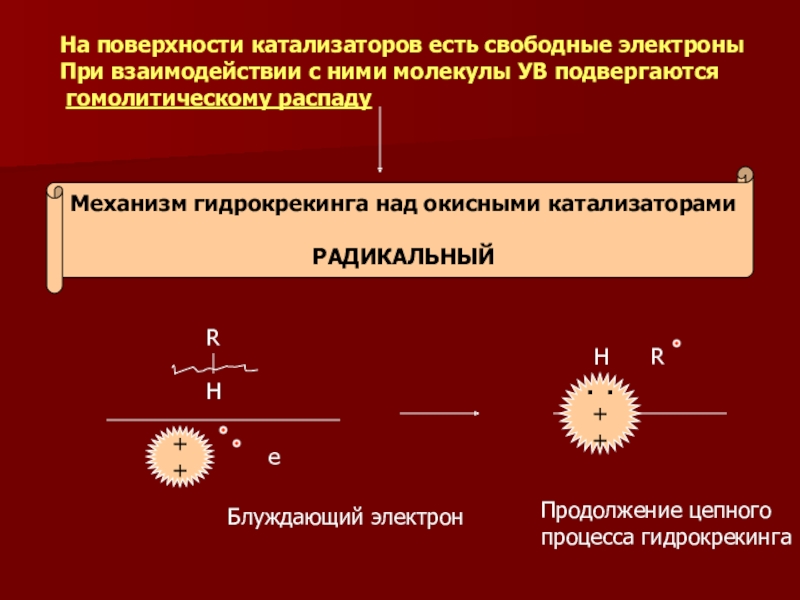

Механизм гидрокрекинга над окисными катализаторами

РАДИКАЛЬНЫЙ

R

H

e

+ +

Блуждающий электрон

Н R

Продолжение цепного
процесса гидрокрекинга

. .
+ +

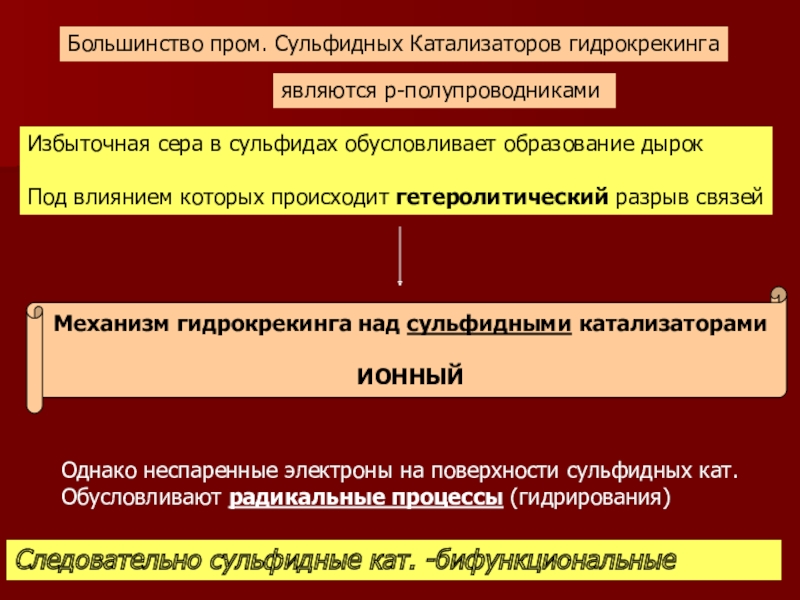

Механизм гидрокрекинга над сульфидными катализаторами

ИОННЫЙ

Однако неспаренные электроны на поверхности сульфидных кат.
Обусловливают радикальные процессы (гидрирования)

Следовательно сульфидные кат. -бифункциональные

+ + +

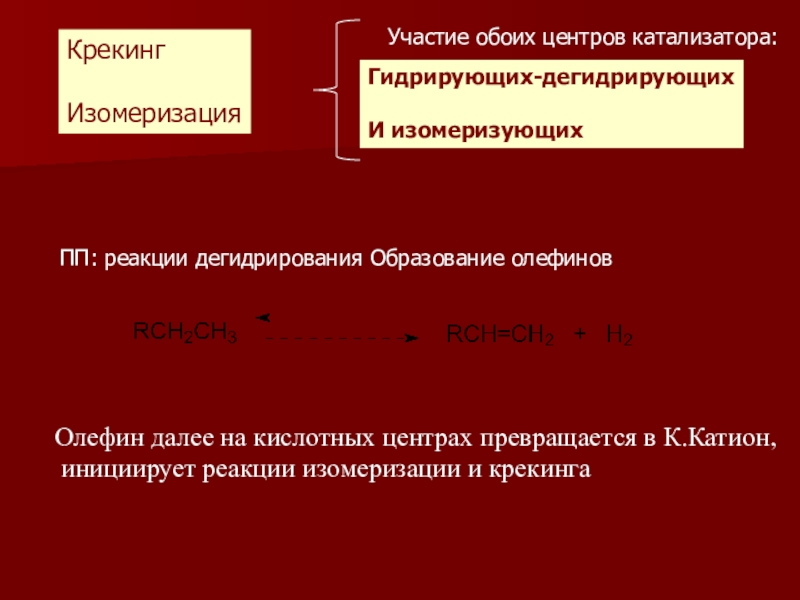

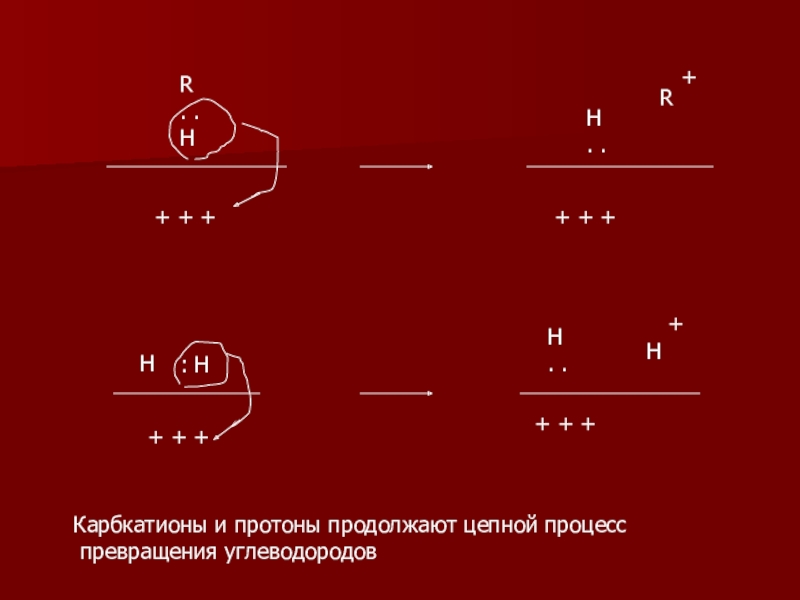

Карбкатионы и протоны продолжают цепной процесс
превращения углеводородов

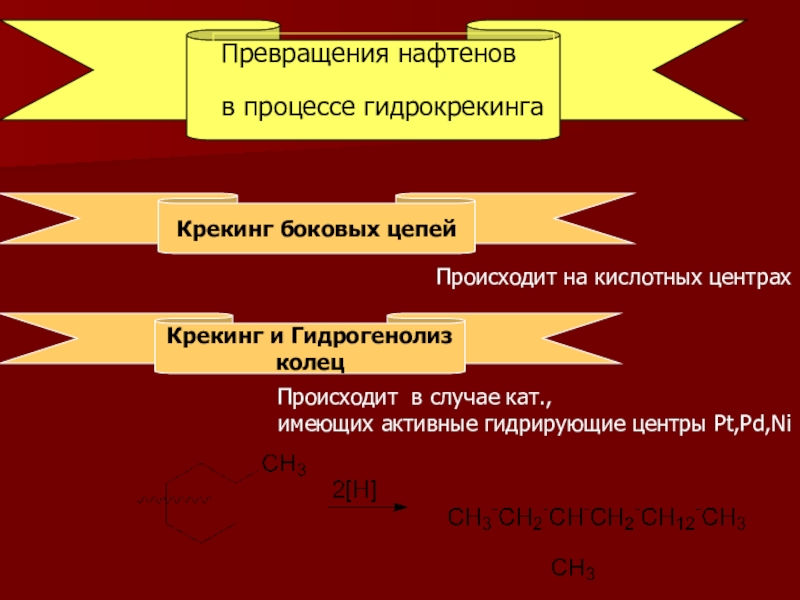

Происходит в случае кат.,
имеющих активные гидрирующие центры Pt,Pd,Ni

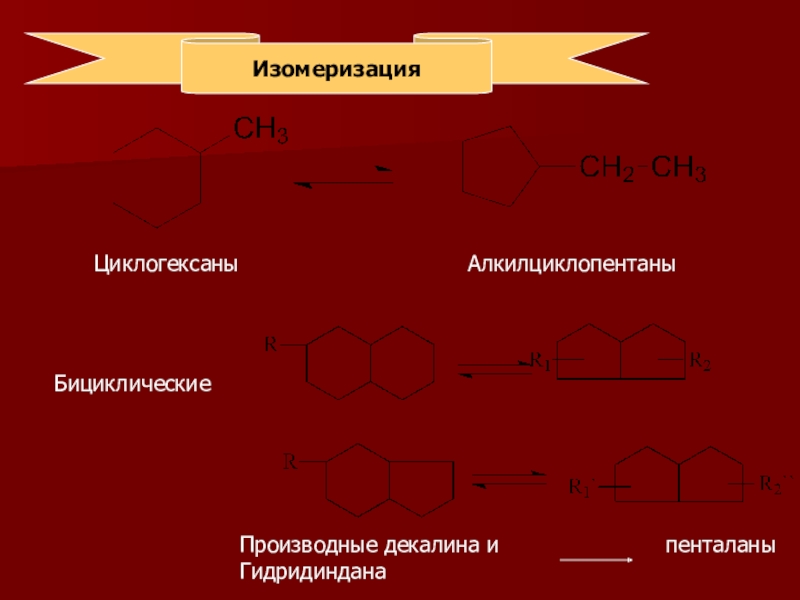

Бициклические

Производные декалина и пенталаны
Гидридиндана

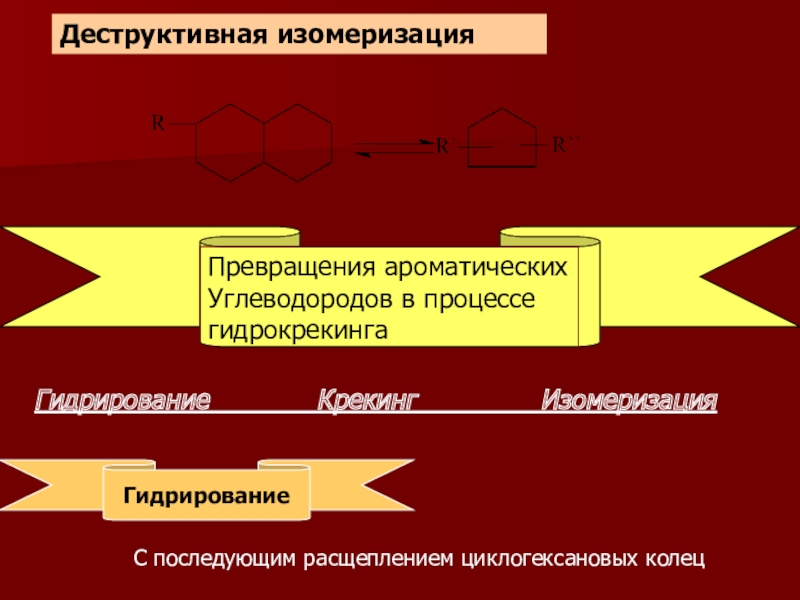

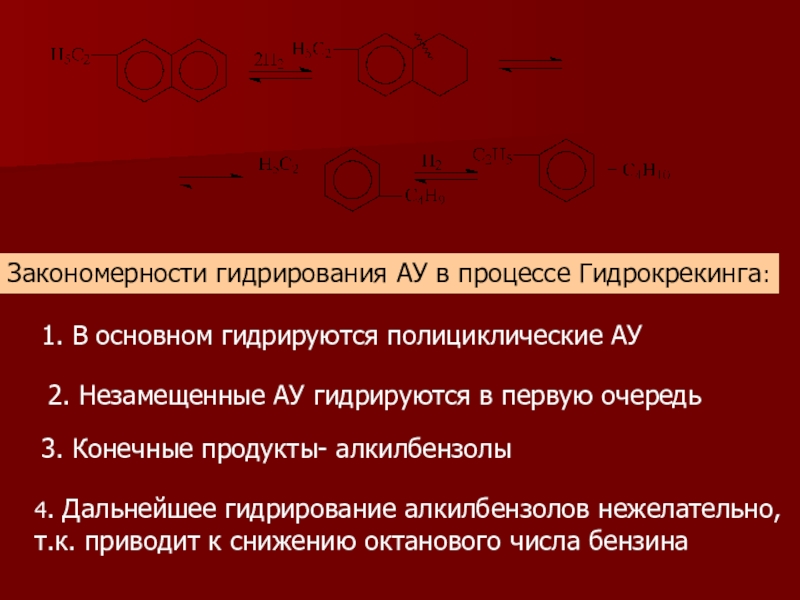

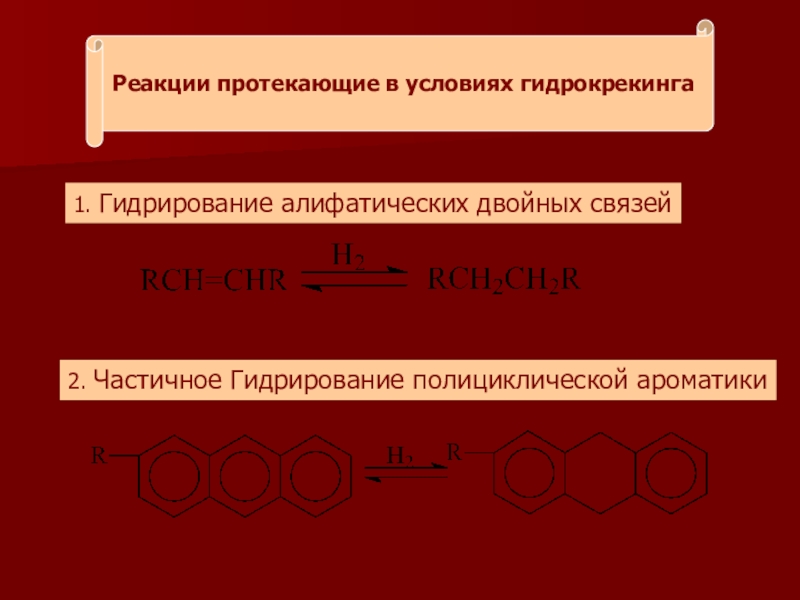

Закономерности гидрирования АУ в процессе Гидрокрекинга:

3. Конечные продукты- алкилбензолы

4. Дальнейшее гидрирование алкилбензолов нежелательно,
т.к. приводит к снижению октанового числа бензина

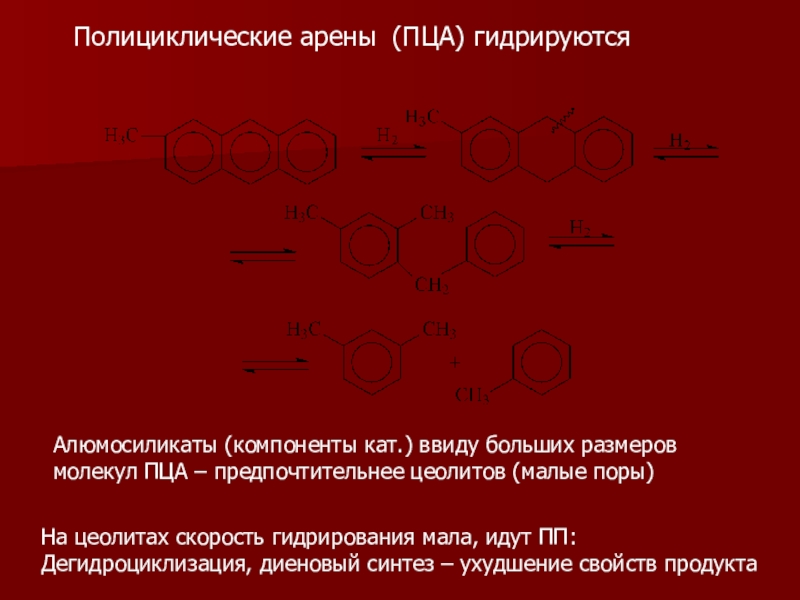

На цеолитах скорость гидрирования мала, идут ПП:
Дегидроциклизация, диеновый синтез – ухудшение свойств продукта

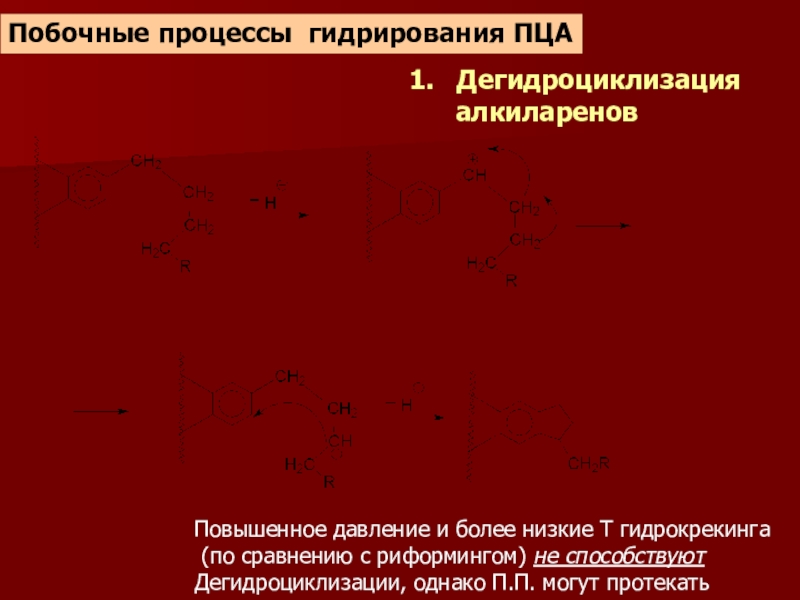

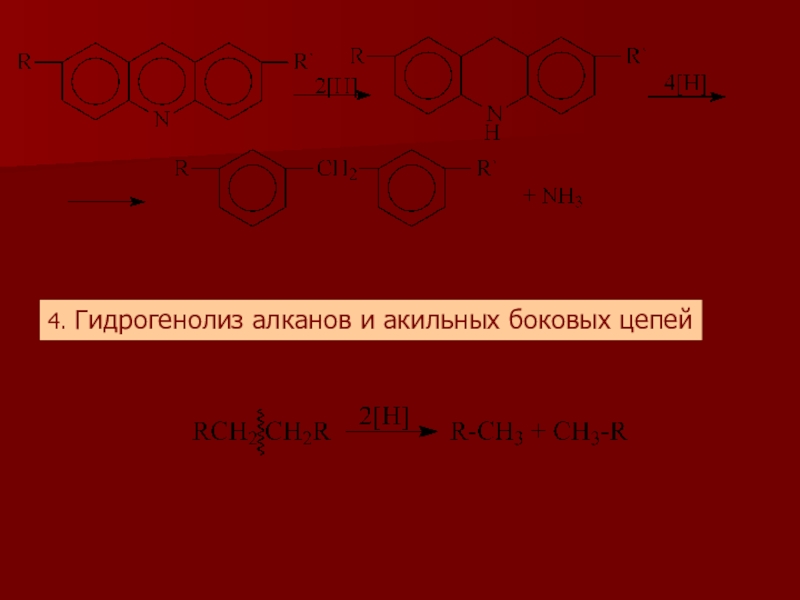

Побочные процессы гидрирования ПЦА

1. Дегидроциклизация
алкиларенов

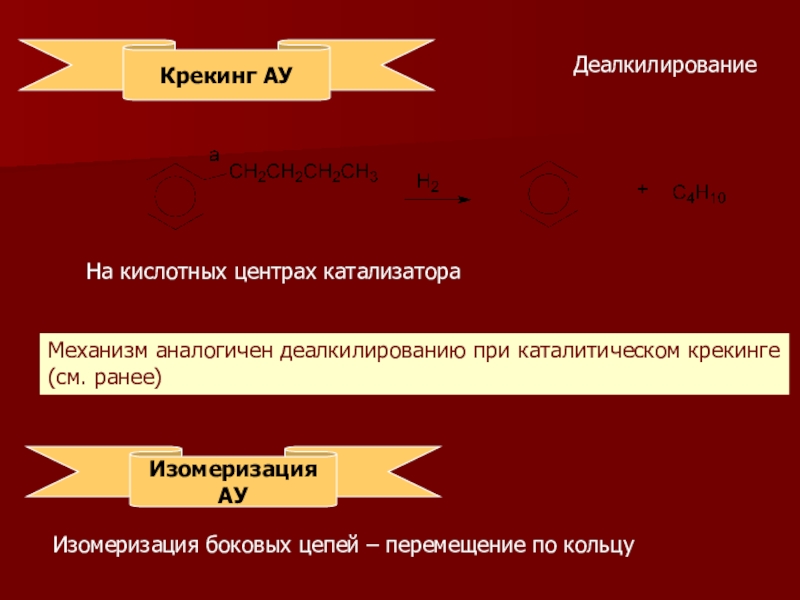

Изомеризация боковых цепей – перемещение по кольцу
