Презентация, доклад на тему Гидравлический удар

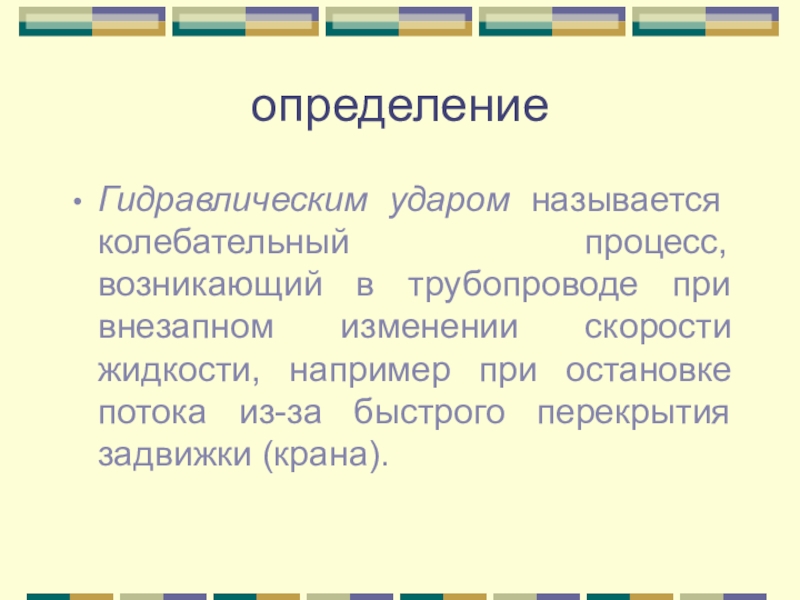

скорости жидкости, например при остановке потока из-за быстрого перекрытия задвижки (крана).

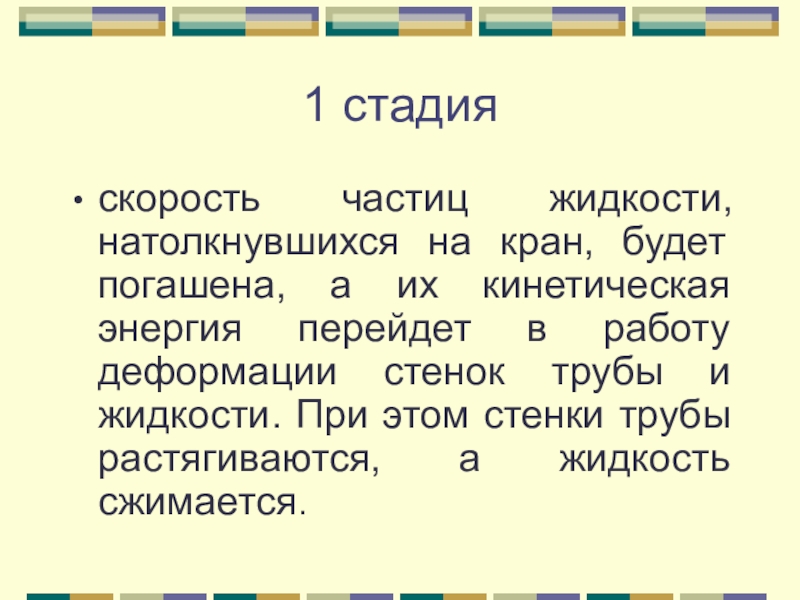

кинетическая энергия перейдет в работу деформации стенок трубы и жидкости. При этом стенки трубы растягиваются, а жидкость сжимается.

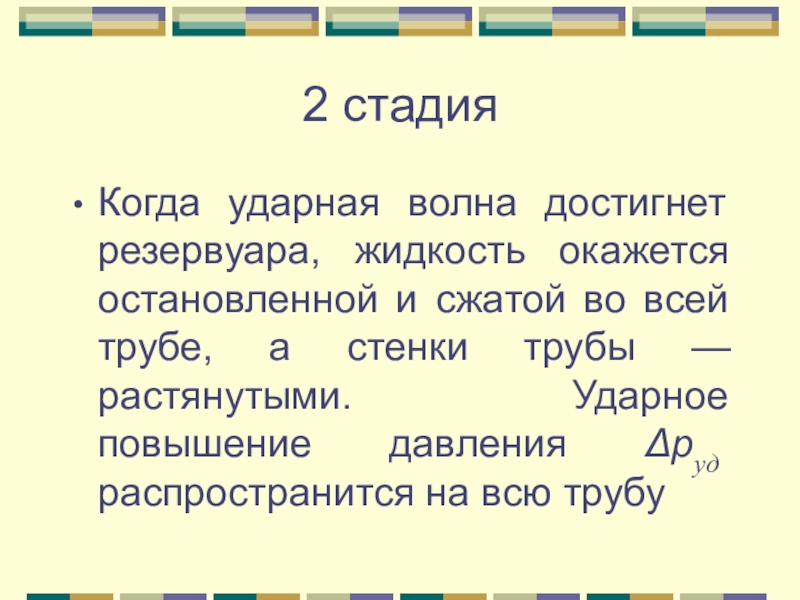

во всей трубе, а стенки трубы — растянутыми. Ударное повышение давления Δруд распространится на всю трубу

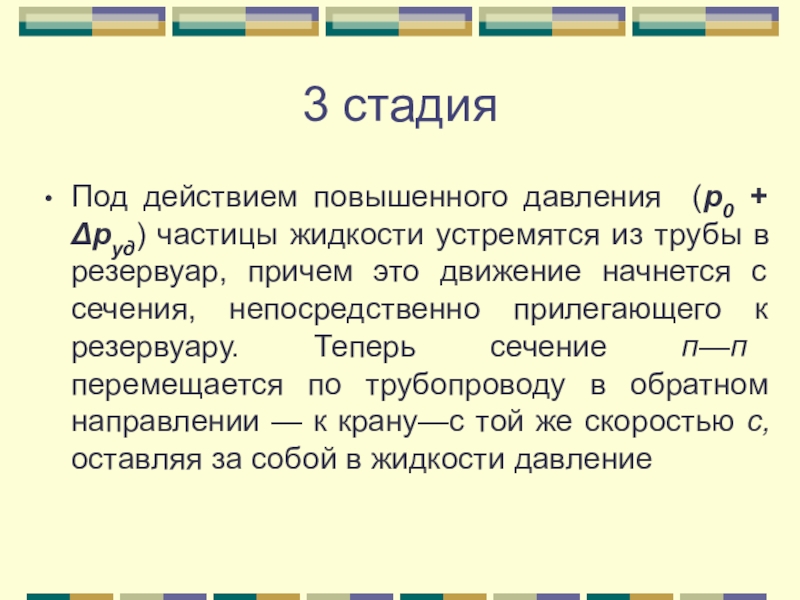

из трубы в резервуар, причем это движение начнется с сечения, непосредственно прилегающего к резервуару. Теперь сечение п—п перемещается по трубопроводу в обратном направлении — к крану—с той же скоростью с, оставляя за собой в жидкости давление

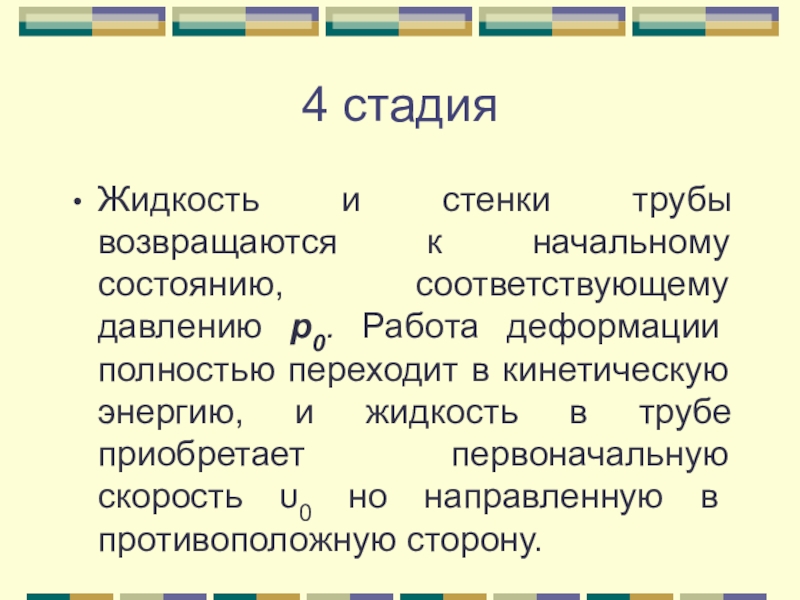

р0. Работа деформации полностью переходит в кинетическую энергию, и жидкость в трубе приобретает первоначальную скорость υ0 но направленную в противоположную сторону.

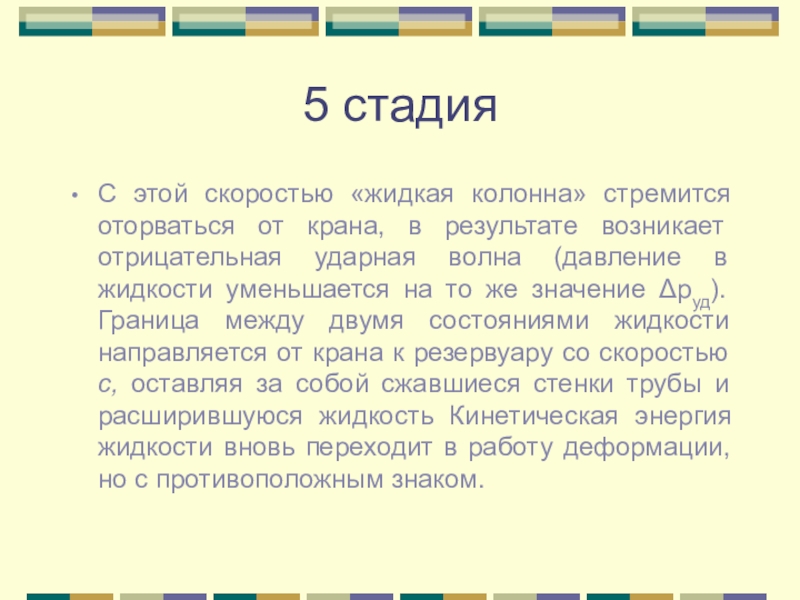

результате возникает отрицательная ударная волна (давление в жидкости уменьшается на то же значение Δpуд). Граница между двумя состояниями жидкости направляется от крана к резервуару со скоростью с, оставляя за собой сжавшиеся стенки трубы и расширившуюся жидкость Кинетическая энергия жидкости вновь переходит в работу деформации, но с противоположным знаком.

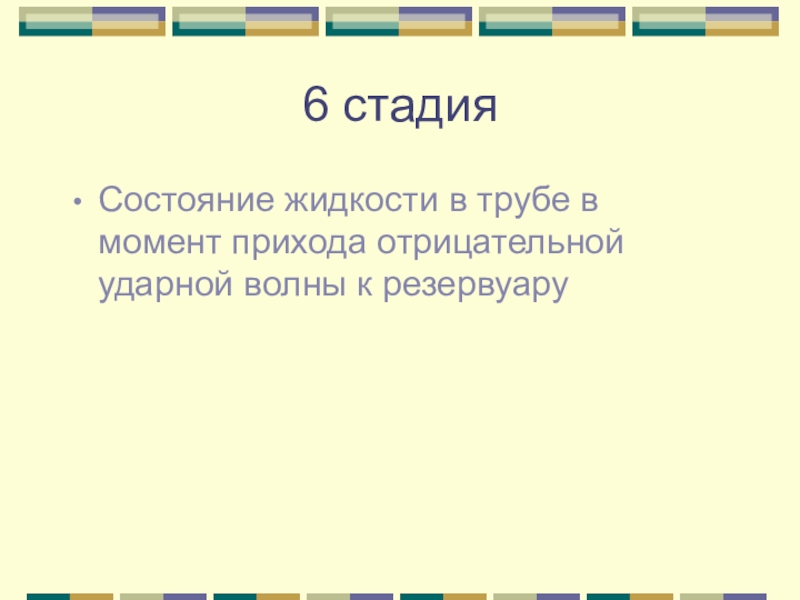

к резервуару

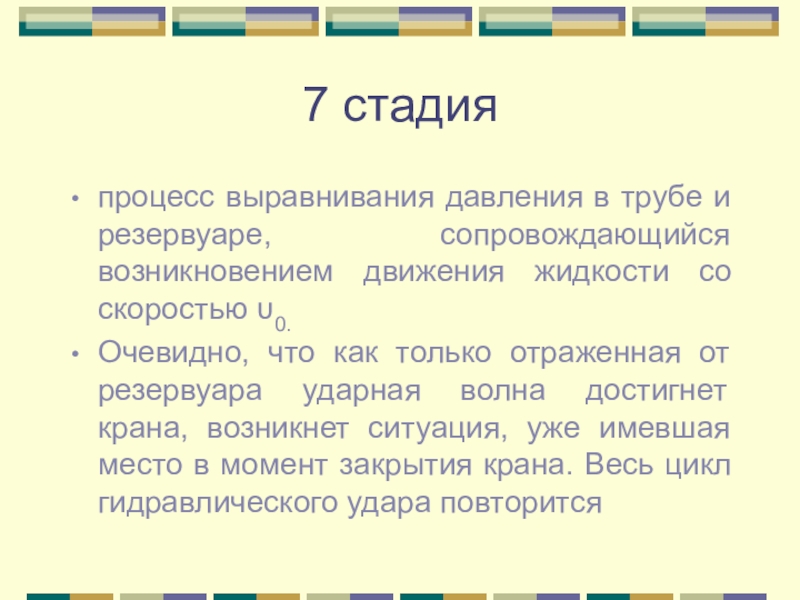

жидкости со скоростью υ0.
Очевидно, что как только отраженная от резервуара ударная волна достигнет крана, возникнет ситуация, уже имевшая место в момент закрытия крана. Весь цикл гидравлического удара повторится

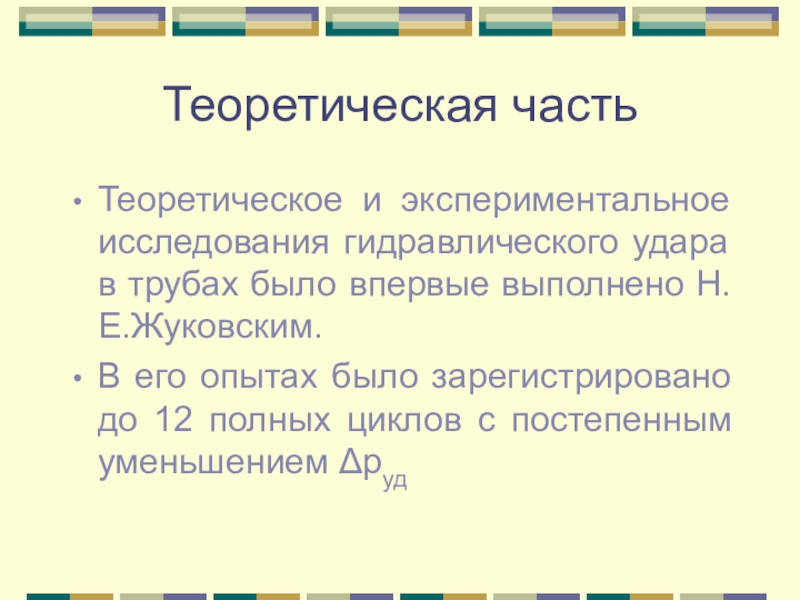

впервые выполнено Н.Е.Жуковским.
В его опытах было зарегистрировано до 12 полных циклов с постепенным уменьшением Δpуд

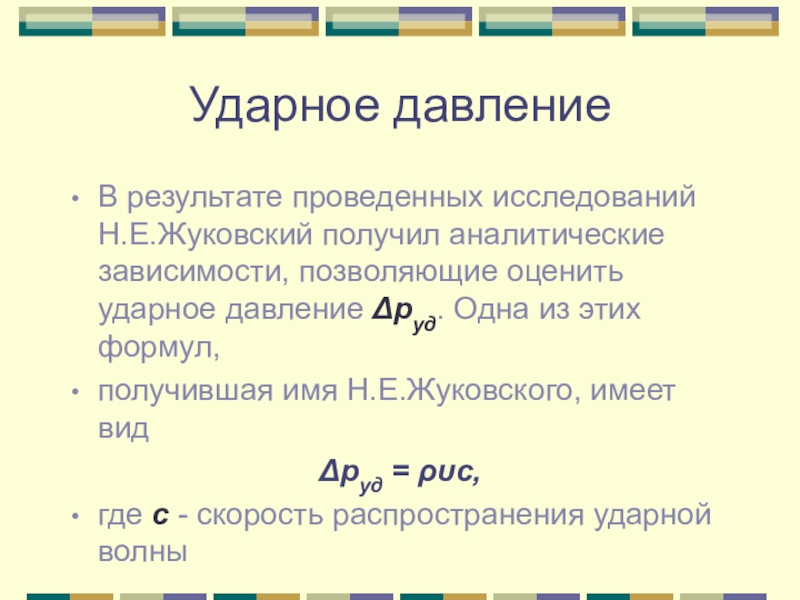

ударное давление Δpуд. Одна из этих формул,
получившая имя Н.Е.Жуковского, имеет вид
Δpуд = ρυc,

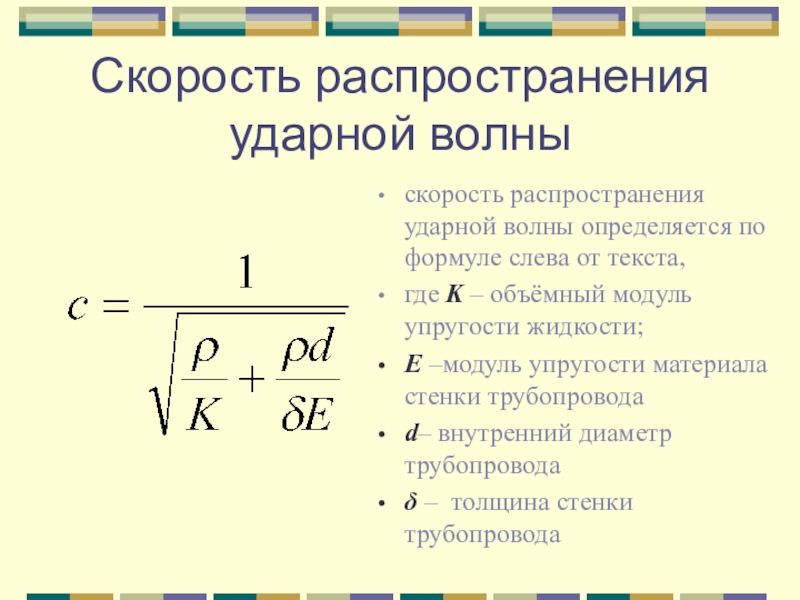

где c - скорость распространения ударной волны

от текста,
где K – объёмный модуль упругости жидкости;
E –модуль упругости материала стенки трубопровода
d– внутренний диаметр трубопровода
δ – толщина стенки трубопровода

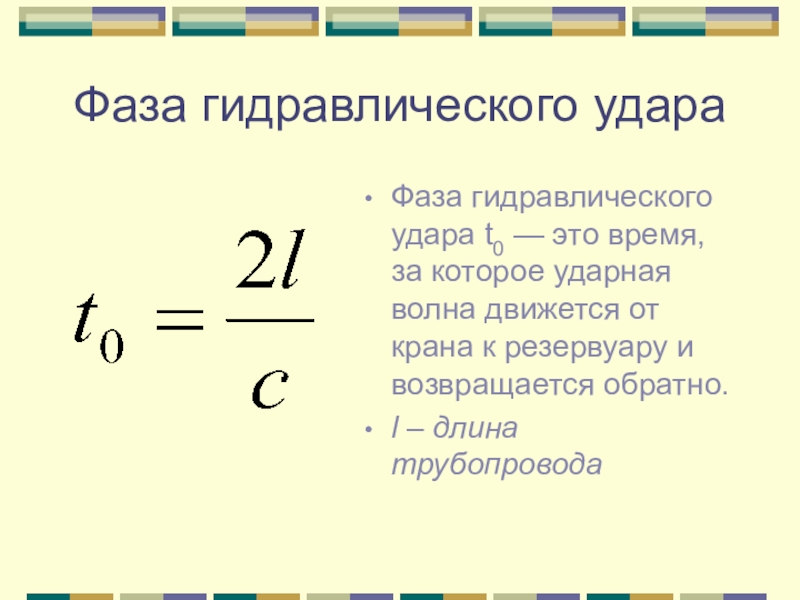

ударная волна движется от крана к резервуару и возвращается обратно.
l – длина трубопровода

поток жидкости.

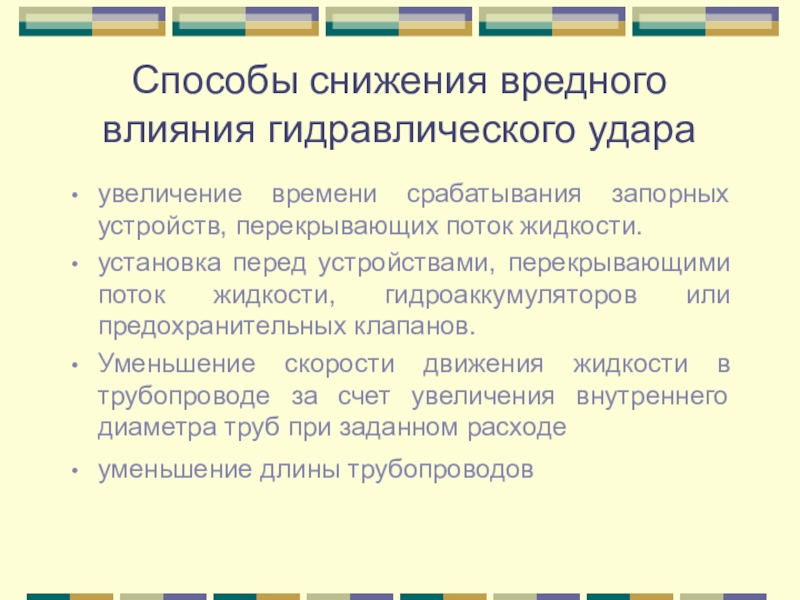

установка перед устройствами, перекрывающими поток жидкости, гидроаккумуляторов или предохранительных клапанов.
Уменьшение скорости движения жидкости в трубопроводе за счет увеличения внутреннего диаметра труб при заданном расходе
уменьшение длины трубопроводов
