Презентация, доклад на тему Ghtptynfwbz Влияние параметров режимов сварки на качество сварного шва
Содержание
- 1. Ghtptynfwbz Влияние параметров режимов сварки на качество сварного шва
- 2. 9.1.14Цели и задачи занятиязнать: параметры режима сваркиуметь:-прослушать
- 3. Входной тест1. Для выполнения однопроходной сварки пластин
- 4. 9.1.14 Эталоны ответов на входной тест :1.
- 5. Влияние параметров режимов сварки на качество
- 6. 9.1.14 Итоговый тест:1. Перечислите основные параметры режима
- 7. 9.1.14 Эталоны ответов на итоговый тест:1. Сварочный
- 8. 9.1.146. 7. 8. Нижнее, горизонтальное, вертикальное, потолочное9.
- 9. Задания для самостоятельной работы: Составить отчеты по результатам проведенных исследований9.1.14
9.1.14Цели и задачи занятиязнать: параметры режима сваркиуметь:-прослушать доклады студентов об исследованиях-оценить логичность методики проведения опытов в исследованиях -проанализировать правильность полученных результатов и сделанных выводов
Слайд 1Влияние параметров режимов сварки на качество сварного шва
9.1.14
Руководитель работы:
Е.Е. Шевлякова
преподаватель
Слайд 29.1.14
Цели и задачи занятия
знать:
параметры режима сварки
уметь:
-прослушать доклады студентов об исследованиях
-оценить
логичность методики проведения опытов в исследованиях
-проанализировать правильность полученных результатов и сделанных выводов
-проанализировать правильность полученных результатов и сделанных выводов

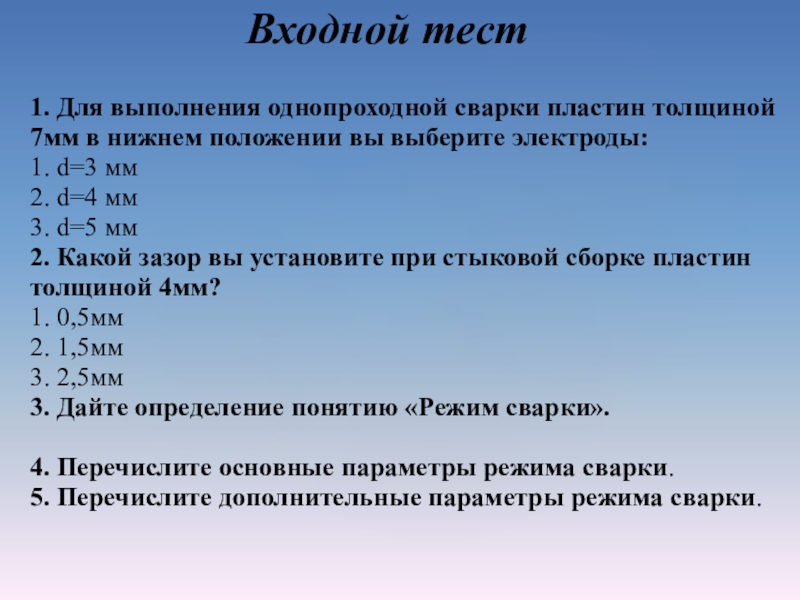

Слайд 3Входной тест
1. Для выполнения однопроходной сварки пластин толщиной 7мм в нижнем
положении вы выберите электроды:
1. d=3 мм
2. d=4 мм
3. d=5 мм
2. Какой зазор вы установите при стыковой сборке пластин толщиной 4мм?
1. 0,5мм
2. 1,5мм
3. 2,5мм
3. Дайте определение понятию «Режим сварки».
4. Перечислите основные параметры режима сварки.
5. Перечислите дополнительные параметры режима сварки.
1. d=3 мм
2. d=4 мм
3. d=5 мм
2. Какой зазор вы установите при стыковой сборке пластин толщиной 4мм?
1. 0,5мм
2. 1,5мм
3. 2,5мм
3. Дайте определение понятию «Режим сварки».
4. Перечислите основные параметры режима сварки.
5. Перечислите дополнительные параметры режима сварки.
Слайд 49.1.14
Эталоны ответов на входной тест :
1. 2
2. 2
3. Совокупность ряда факторов
сварочного процесса обеспечивающих устойчивое горение дуги и положение сварочных швов заданных размеров, формы и качества
4. Сварочный ток, напряжение дуги, скорость сварки, род и полярность тока.
5. Положение шва в пространстве, число проходов, температура окружающей среды.
4. Сварочный ток, напряжение дуги, скорость сварки, род и полярность тока.
5. Положение шва в пространстве, число проходов, температура окружающей среды.
Слайд 5Влияние параметров
режимов сварки на качество сварного шва
государственное бюджетное образовательное учреждение
профессиональная
образовательная организация
«Магнитогорский технологический колледж имени В.П. Омельченко»
«Магнитогорский технологический колледж имени В.П. Омельченко»
Автор:
Юрий Зинин
студент I курса
Руководитель работы:
Е.Е. Шевлякова
преподаватель междисциплинарных курсов
Слайд 69.1.14
Итоговый тест:
1. Перечислите основные параметры режима сварки.
2. Влияние рода тока на
качество сварного шва при переменном и постоянном токе
3 Влияние диаметра электрода на качество сварного шва
при выполнение сварки диаметр 4мм, сила тока - 120А род тока переменный.
4. Влияние силы тока на качество сварного шва при выполнение сварки диаметр 4мм, сила тока - 200А род тока.
5. Влияние скорости сварки на качество сварного шва при выполнение сварки диаметром электрода 4мм, сила тока - 120А род тока переменный, 11мм/сек
.
3 Влияние диаметра электрода на качество сварного шва
при выполнение сварки диаметр 4мм, сила тока - 120А род тока переменный.
4. Влияние силы тока на качество сварного шва при выполнение сварки диаметр 4мм, сила тока - 200А род тока.
5. Влияние скорости сварки на качество сварного шва при выполнение сварки диаметром электрода 4мм, сила тока - 120А род тока переменный, 11мм/сек
.
Слайд 79.1.14
Эталоны ответов на итоговый тест:
1. Сварочный ток, скорость сварки, род и
полярность тока
2. Лучшее качество сварного шва достигается при постоянном токе, но так же можно выполнять и на переменном токе, если правильно подобрать марку электродов
3. Хорошее качество шва, без дефектов. Электрод зажигался хорошо отрывом, а чирканьем с затруднением, небольшое разбрызгивание. Дуга горит мягко, но не всегда стабильно.
4. Хорошее качество шва, без дефектов. Электрод зажигался хорошо, как отрывом, так и чирканьем, повторный поджиг, без затруднений, шлак тонкий, легко сбивался, небольшое разбрызгивание. Дуга горит мягко и стабильно.
5. При сварке происходит разрыв дуги, тем самым уменьшается скорость сварки и сварочный шов получается выпуклый.
2. Лучшее качество сварного шва достигается при постоянном токе, но так же можно выполнять и на переменном токе, если правильно подобрать марку электродов
3. Хорошее качество шва, без дефектов. Электрод зажигался хорошо отрывом, а чирканьем с затруднением, небольшое разбрызгивание. Дуга горит мягко, но не всегда стабильно.
4. Хорошее качество шва, без дефектов. Электрод зажигался хорошо, как отрывом, так и чирканьем, повторный поджиг, без затруднений, шлак тонкий, легко сбивался, небольшое разбрызгивание. Дуга горит мягко и стабильно.
5. При сварке происходит разрыв дуги, тем самым уменьшается скорость сварки и сварочный шов получается выпуклый.

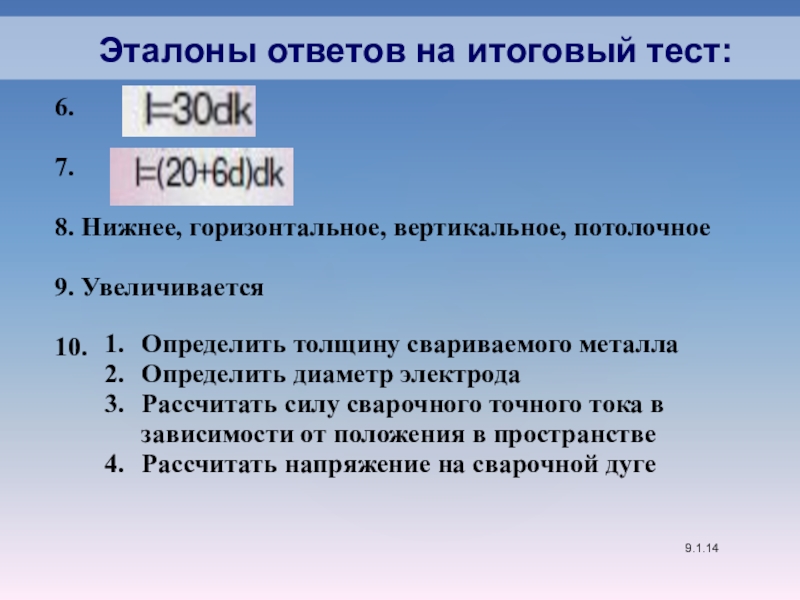

Слайд 89.1.14
6.
7.
8. Нижнее, горизонтальное, вертикальное, потолочное
9. Увеличивается
10.
Эталоны ответов
на итоговый тест:
Определить толщину свариваемого металла
Определить диаметр электрода
Рассчитать силу сварочного точного тока в зависимости от положения в пространстве
Рассчитать напряжение на сварочной дуге

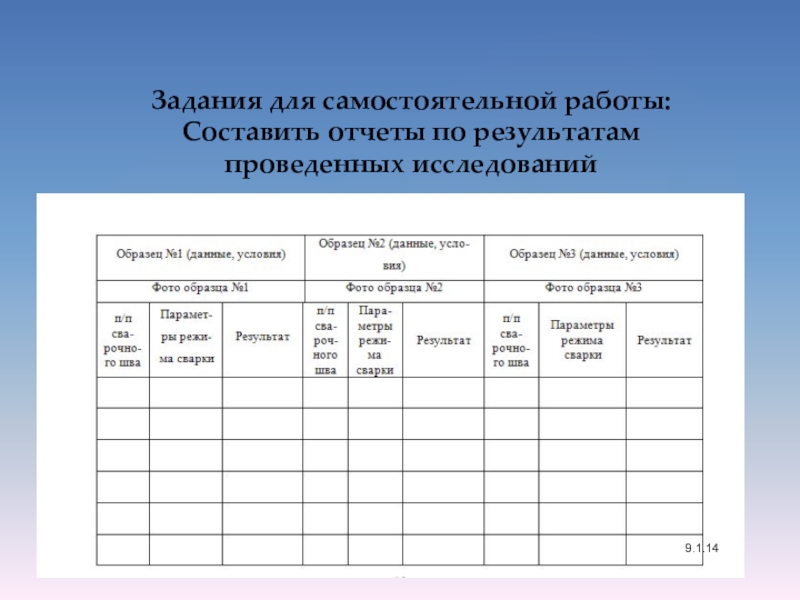

Слайд 9Задания для самостоятельной работы:
Составить отчеты по результатам проведенных исследований
9.1.14
