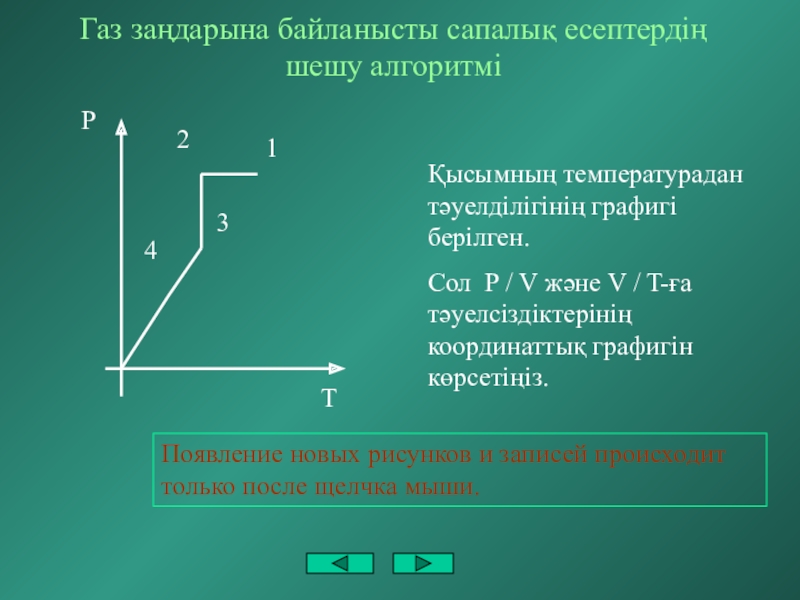

Презентация, доклад на тему Газ заңдарына байланысты сапалық есептердің шешу алгоритмі

Появление новых рисунков и записей происходит только после щелчка мыши.

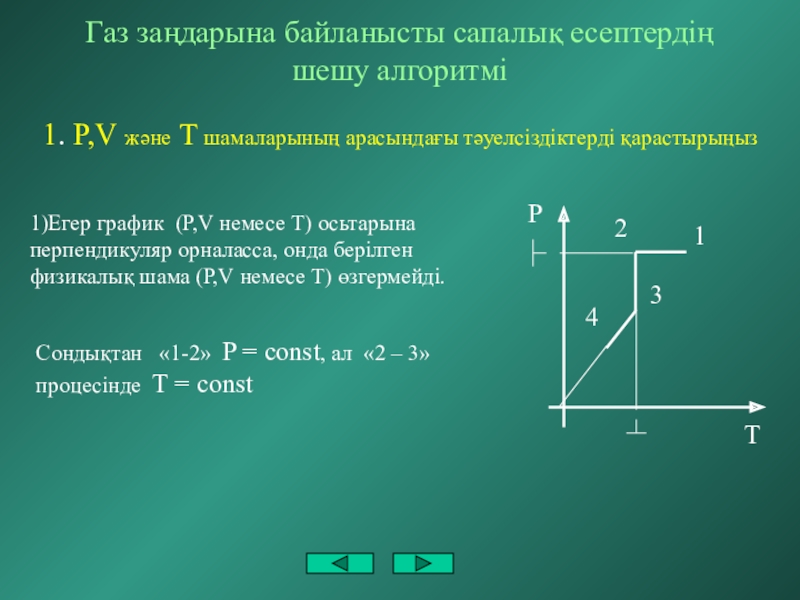

1)Егер график (P,V немесе T) осьтарына перпендикуляр орналасса, онда берілген физикалық шама (P,V немесе T) өзгермейді.

Сондықтан «1-2» P = const, ал «2 – 3» процесінде T = const

1

2

3

4

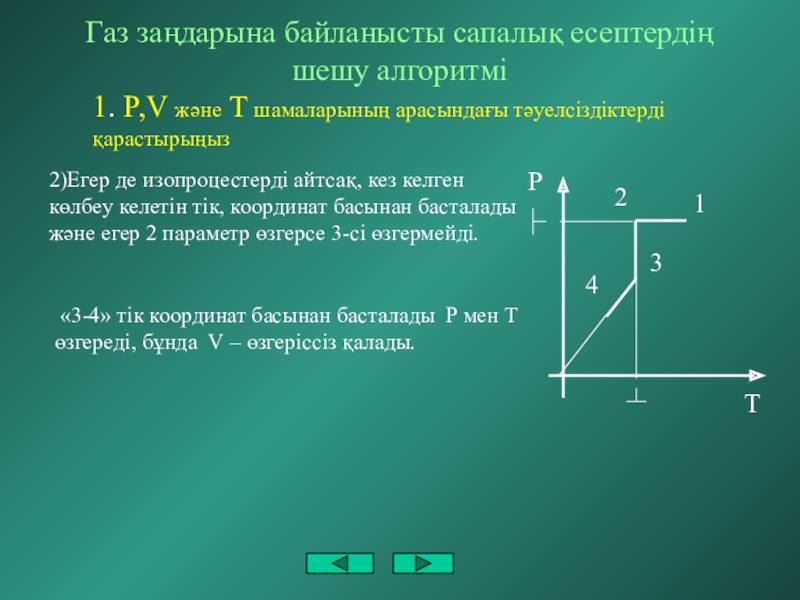

«3-4» тік координат басынан басталады P мен T өзгереді, бұнда V – өзгеріссіз қалады.

1

2

3

4

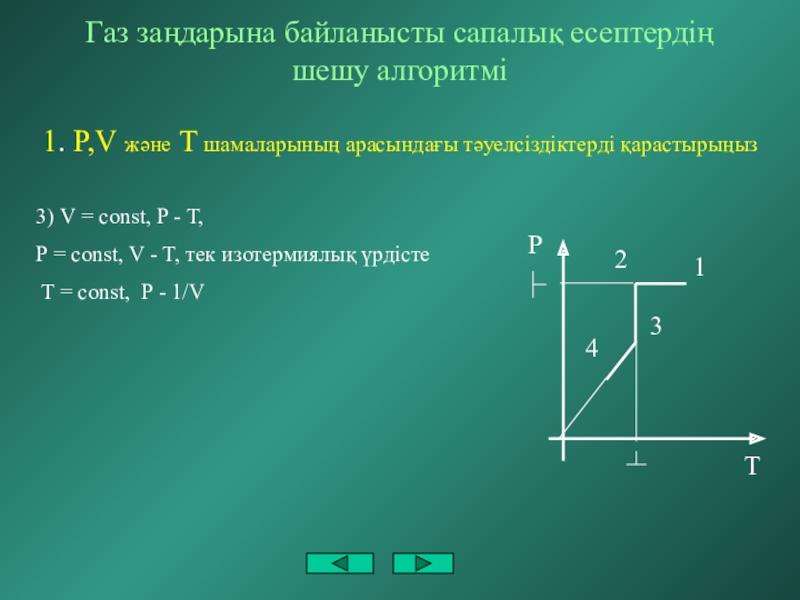

1. P,V және T шамаларының арасындағы тәуелсіздіктерді қарастырыңыз

3) V = const, P - T,
P = const, V - T, тек изотермиялық үрдісте
T = const, P - 1/V

1

2

3

4

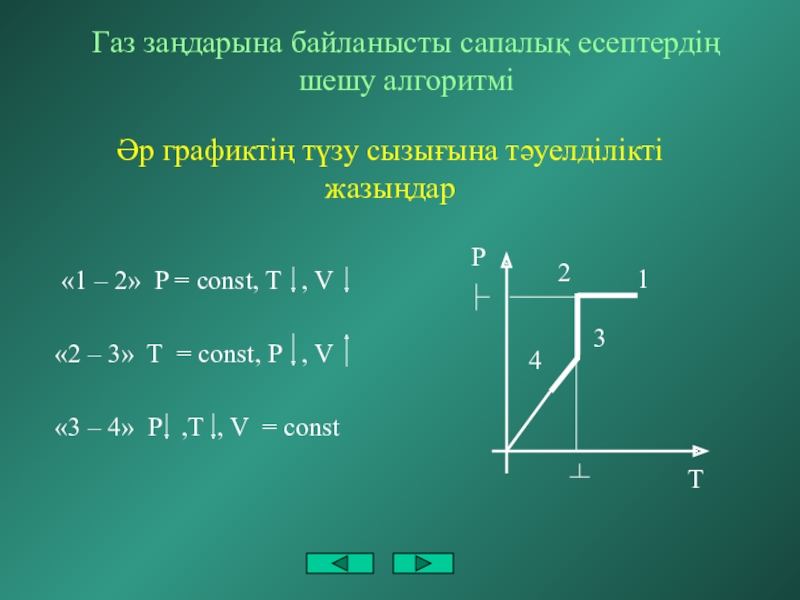

«1 – 2» P = const, T , V

«2 – 3» T = const, P , V

«3 – 4» P ,T , V = const

1

2

3

4

V = const, сондықтан «3-4» графигі көлем осьіне перпендикуляр болады, қысым азаяды.

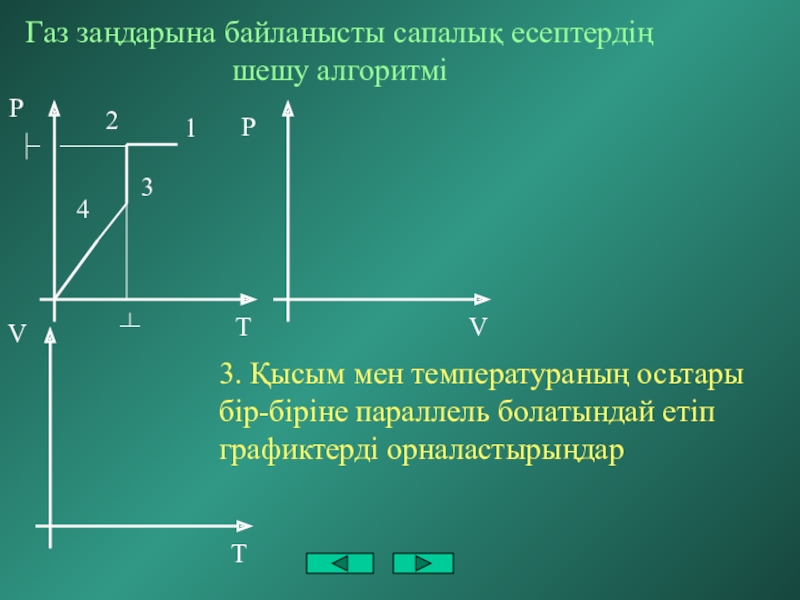

Р,Т координаттарында графигі сол күйінде құрылады.

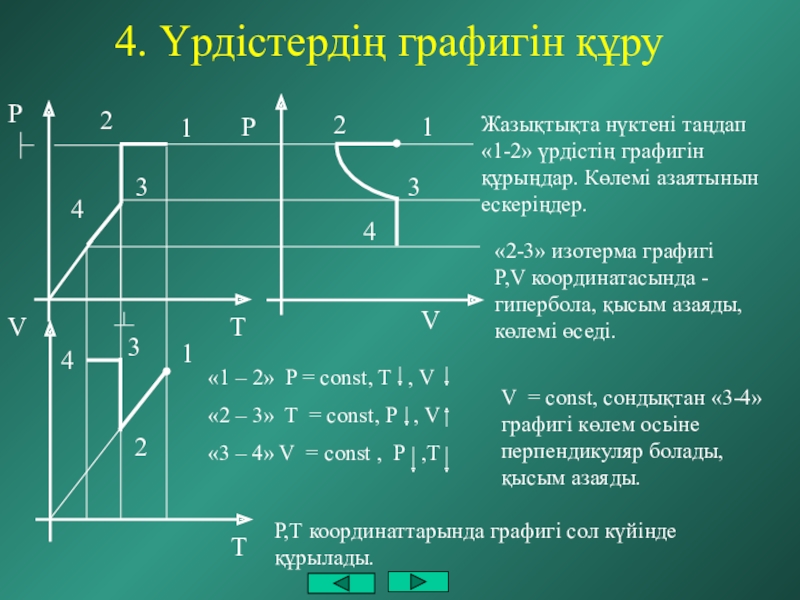

4. Үрдістердің графигін құру

Жазықтықта нүктені таңдап «1-2» үрдістің графигін құрыңдар. Көлемі азаятынын ескеріңдер.

«2-3» изотерма графигі P,V координатасында -гипербола, қысым азаяды, көлемі өседі.

4

1

2

3

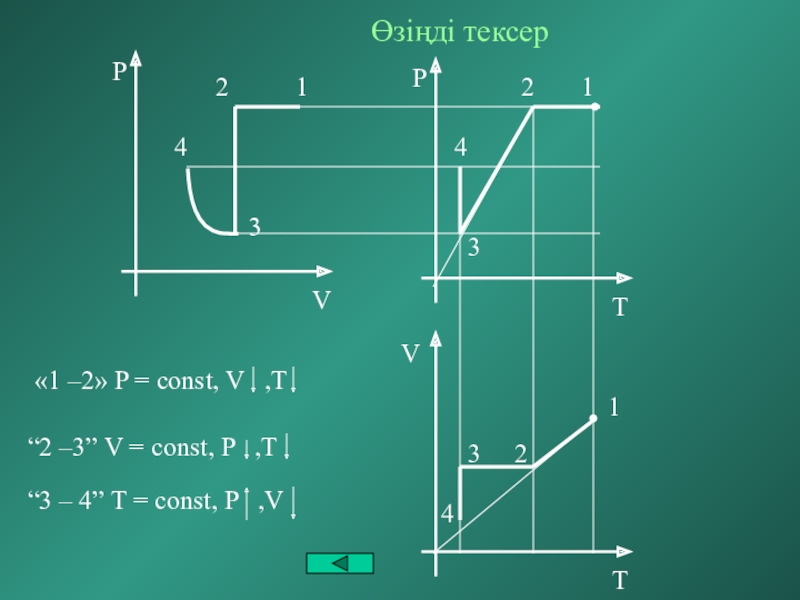

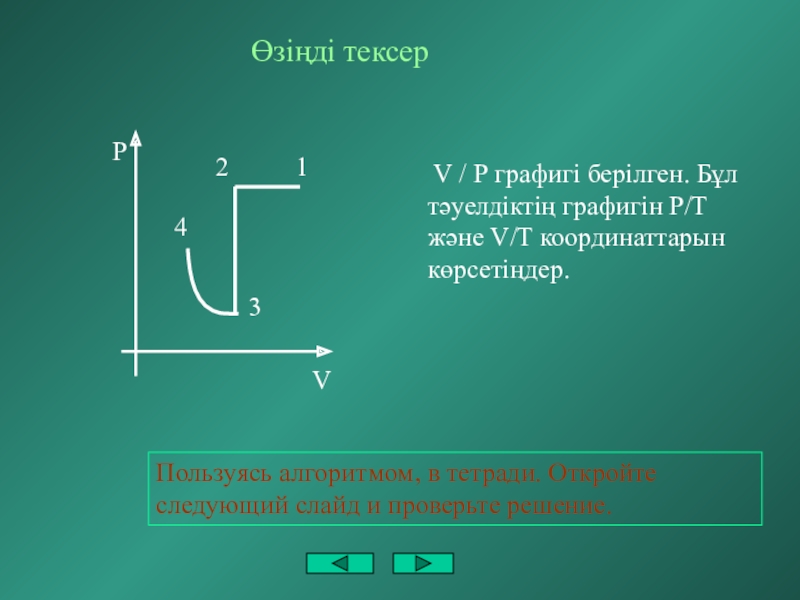

Пользуясь алгоритмом, в тетради. Откройте следующий слайд и проверьте решение.

“3 – 4” T = const, P ,V

1

2

3

4

1

2

3

4
