Презентация, доклад на тему ФРЕЗЕРНЫЕ СТАНКИ И ВЫПОЛНЯЕМЫЕ НА НИХ РАБОТЫ.

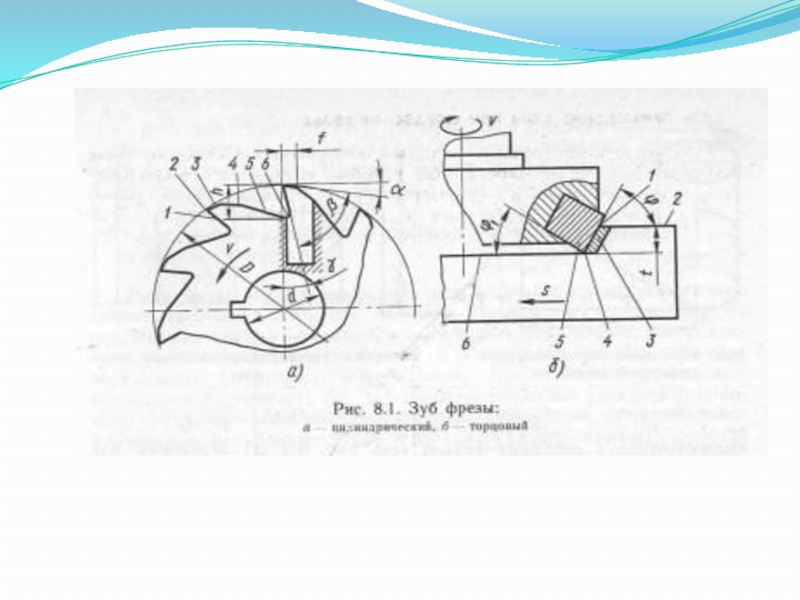

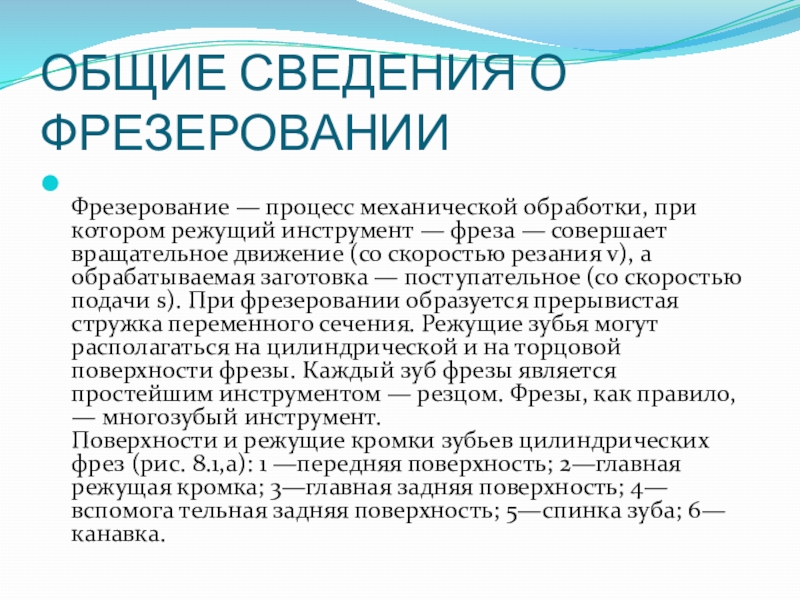

инструмент — фреза — совершает вращательное движение (со скоростью резания v), а обрабатываемая заготовка — поступательное (со скоростью подачи s). При фрезеровании образуется прерывистая стружка переменного сечения. Режущие зубья могут располагаться на цилиндрической и на торцовой поверхности фрезы. Каждый зуб фрезы является простейшим инструментом — резцом. Фрезы, как правило, — многозубый инструмент.  Поверхности и режущие кромки зубьев цилиндрических фрез (рис. 8.1,а): 1 —передняя поверхность; 2—главная режущая кромка; 3—главная задняя поверхность; 4—вспомога тельная задняя поверхность; 5—спинка зуба; 6—канавка.

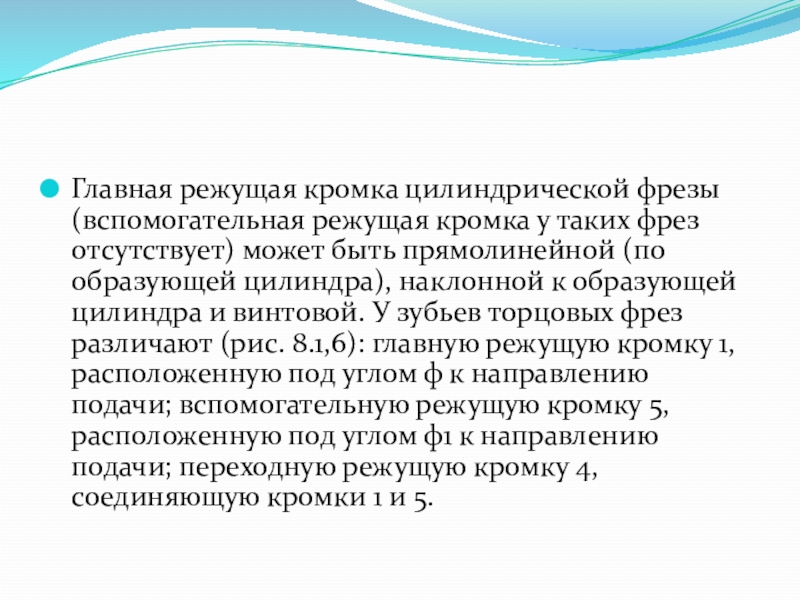

отсутствует) может быть прямолинейной (по образующей цилиндра), наклонной к образующей цилиндра и винтовой. У зубьев торцовых фрез различают (рис. 8.1,6): главную режущую кромку 1, расположенную под углом ф к направлению подачи; вспомогательную режущую кромку 5, расположенную под углом ф1 к направлению подачи; переходную режущую кромку 4, соединяющую кромки 1 и 5.

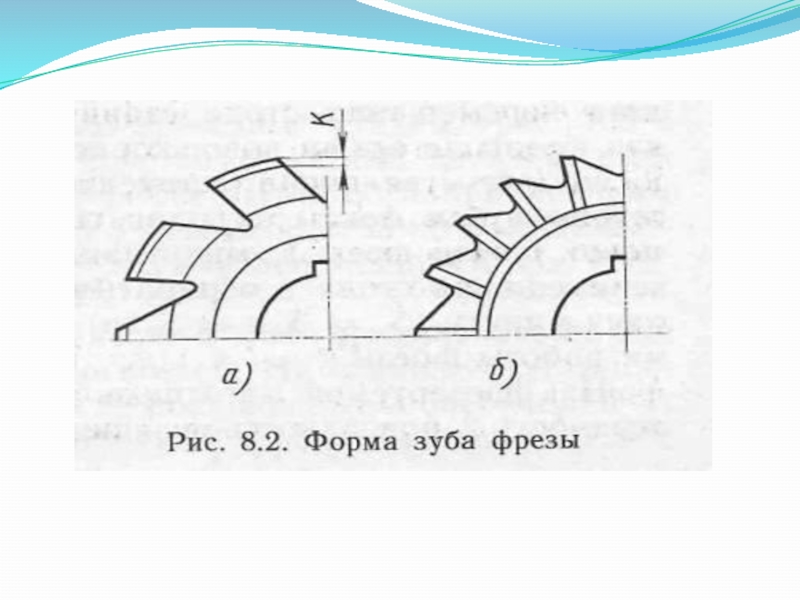

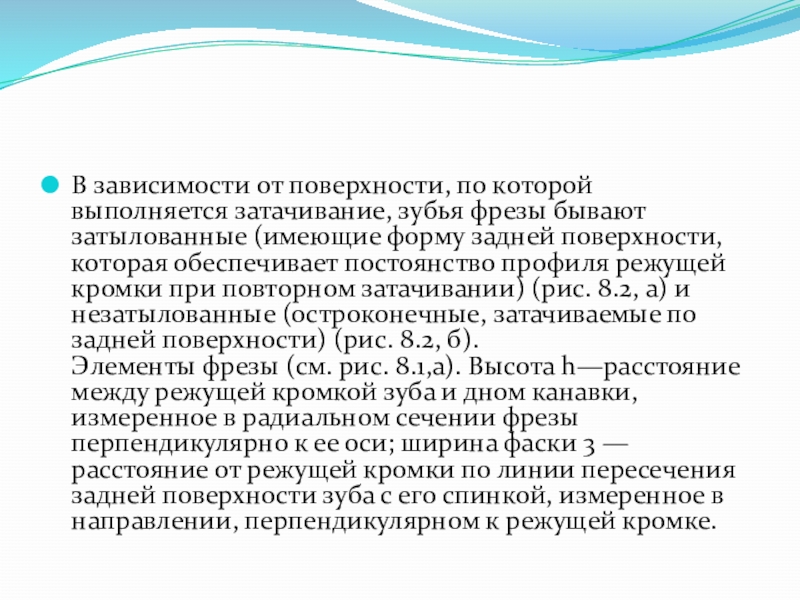

затылованные (имеющие форму задней поверхности, которая обеспечивает постоянство профиля режущей кромки при повторном затачивании) (рис. 8.2, а) и незатылованные (остроконечные, затачиваемые по задней поверхности) (рис. 8.2, б).  Элементы фрезы (см. рис. 8.1,а). Высота h—расстояние между режущей кромкой зуба и дном канавки, измеренное в радиальном сечении фрезы перпендикулярно к ее оси; ширина фаски 3 — расстояние от режущей кромки по линии пересечения задней поверхности зуба с его спинкой, измеренное в направлении, перпендикулярном к режущей кромке.

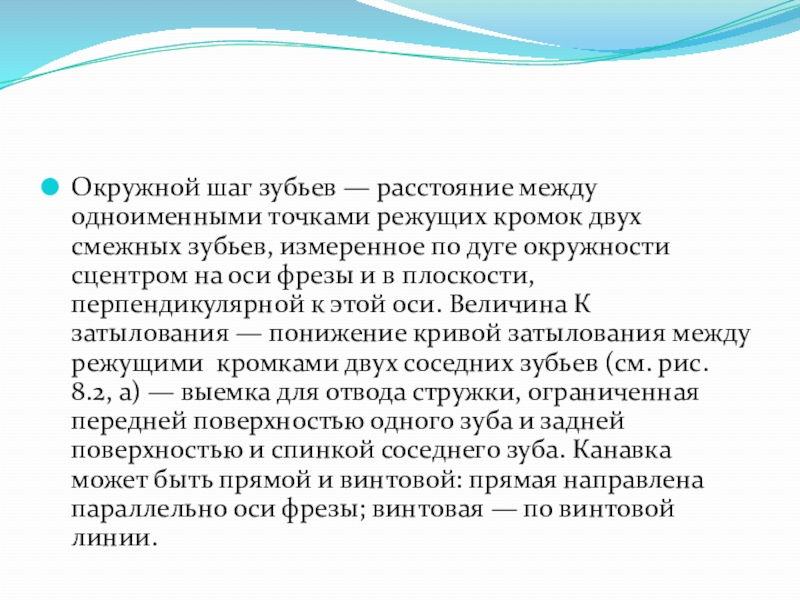

смежных зубьев, измеренное по дуге окружности сцентром на оси фрезы и в плоскости, перпендикулярной к этой оси. Величина К затылования — понижение кривой затылования между режущими  кромками двух соседних зубьев (см. рис. 8.2, а) — выемка для отвода стружки, ограниченная передней поверхностью одного зуба и задней поверхностью и спинкой соседнего зуба. Канавка может быть прямой и винтовой: прямая направлена параллельно оси фрезы; винтовая — по винтовой линии.

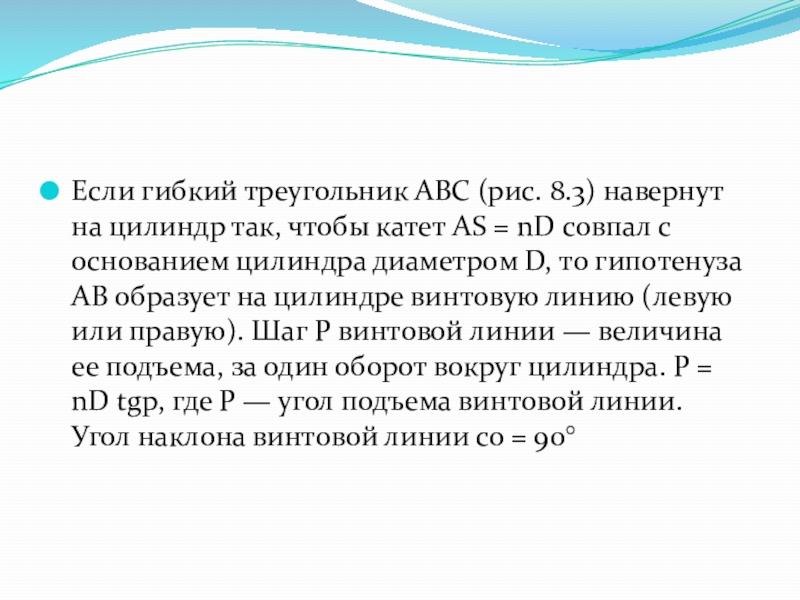

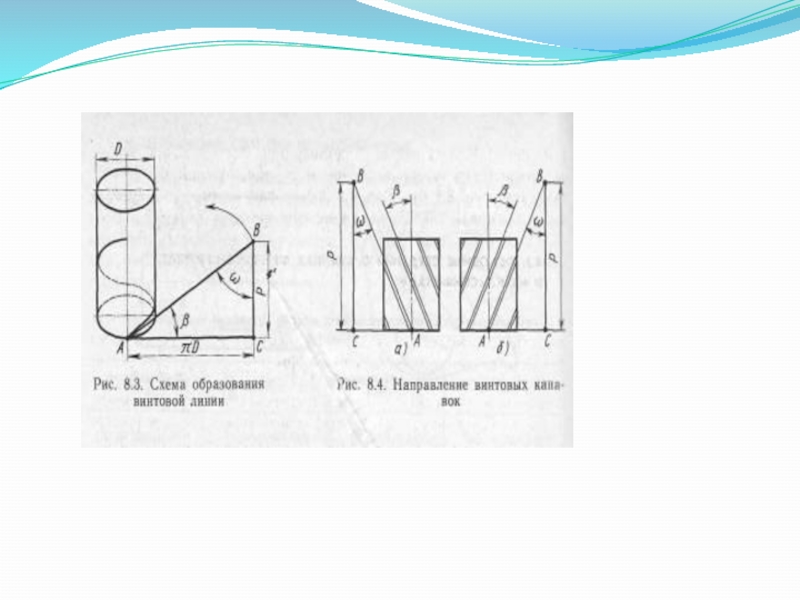

катет AS = nD совпал с основанием цилиндра диаметром D, то гипотенуза АВ образует на цилиндре винтовую линию (левую или правую). Шаг Р винтовой линии — величина ее подъема, за один оборот вокруг цилиндра. Р = nD tgp, где Р — угол подъема винтовой линии. Угол наклона винтовой линии со = 90°

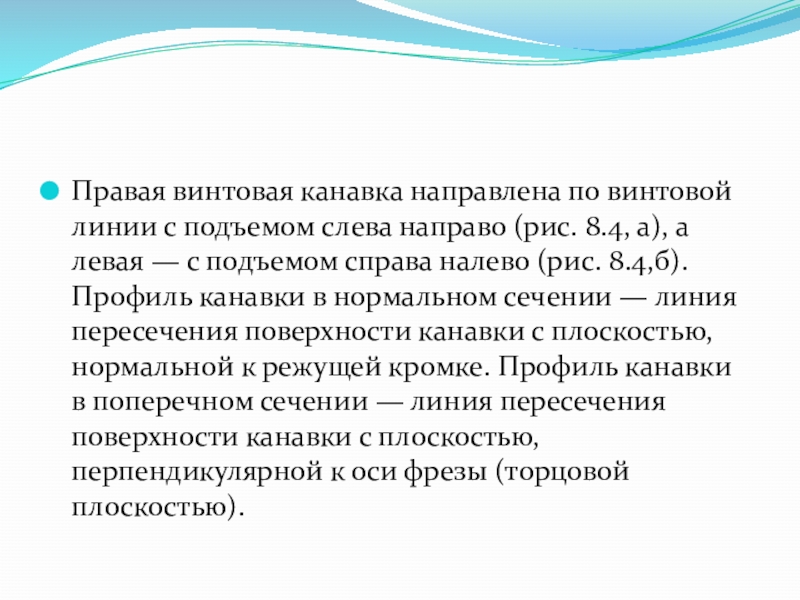

(рис. 8.4, а), а левая — с подъемом справа налево (рис. 8.4,б). Профиль канавки в нормальном сечении — линия пересечения поверхности канавки с плоскостью, нормальной к режущей кромке. Профиль канавки в поперечном сечении — линия пересечения поверхности канавки с плоскостью, перпендикулярной к оси фрезы (торцовой плоскостью).
