Презентация, доклад на тему Фрезерные станки

О.В.

Специальность:
Техническая эксплуатация и обслуживание электрического и электромеханического оборудования (по отрасля)

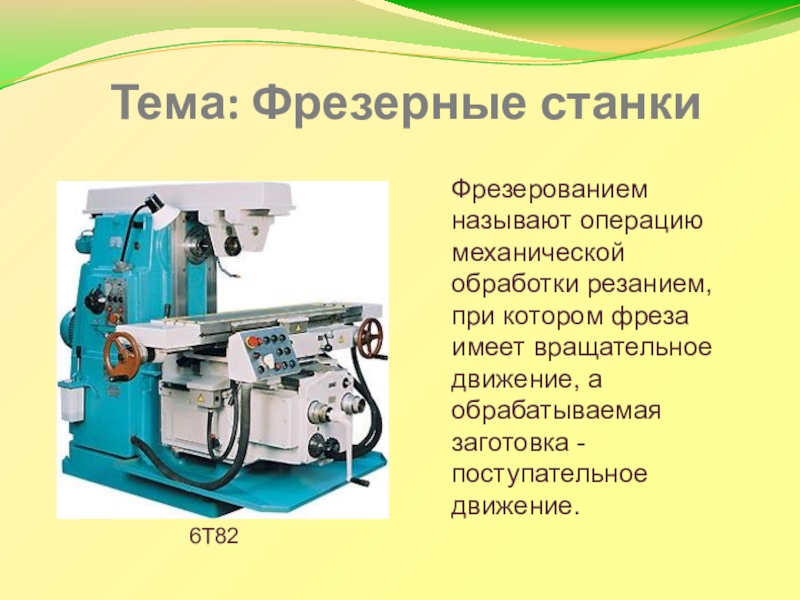

имеет вращательное движение, а обрабатываемая заготовка - поступательное движение.

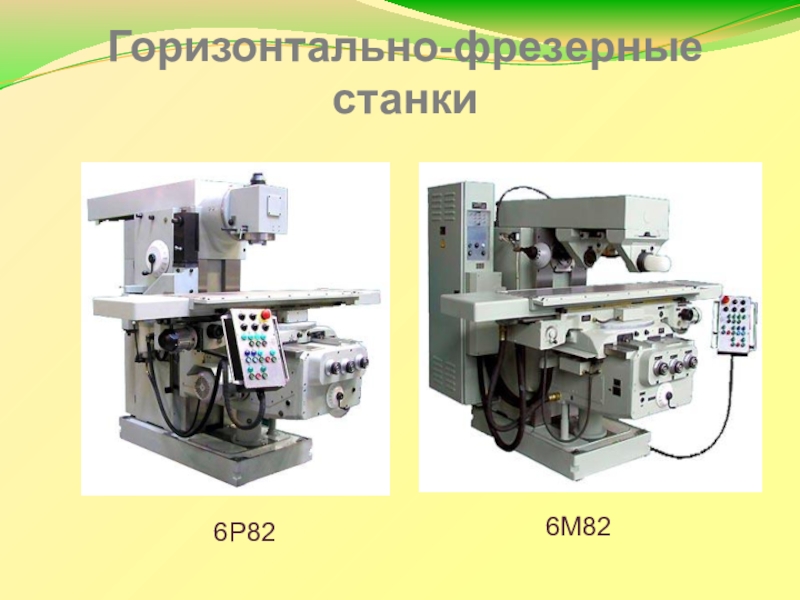

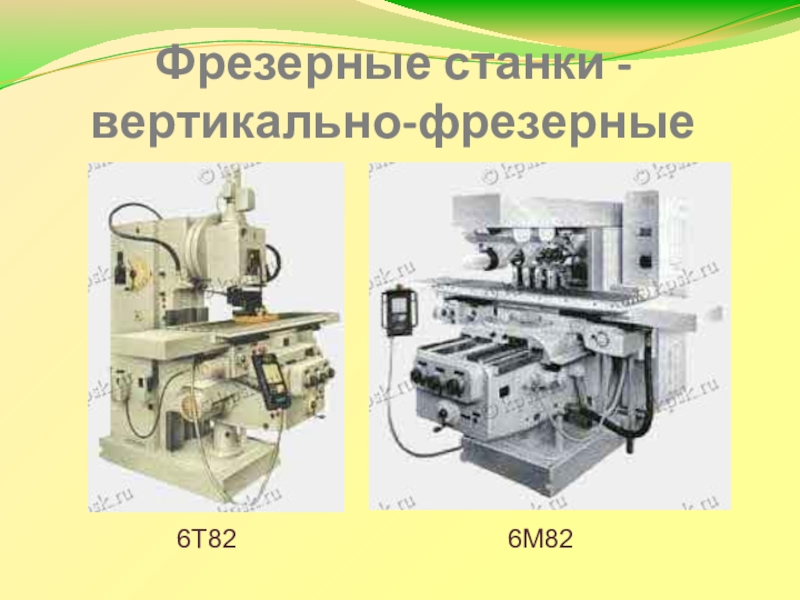

6Т82

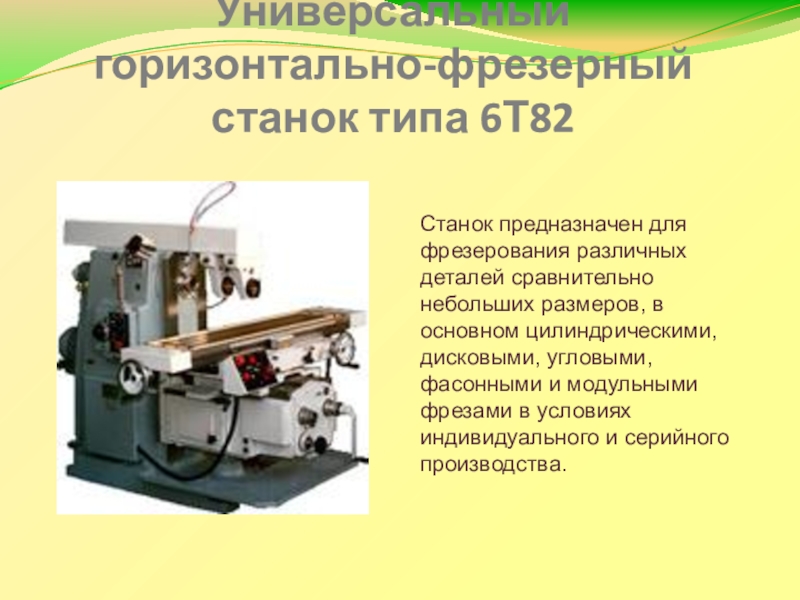

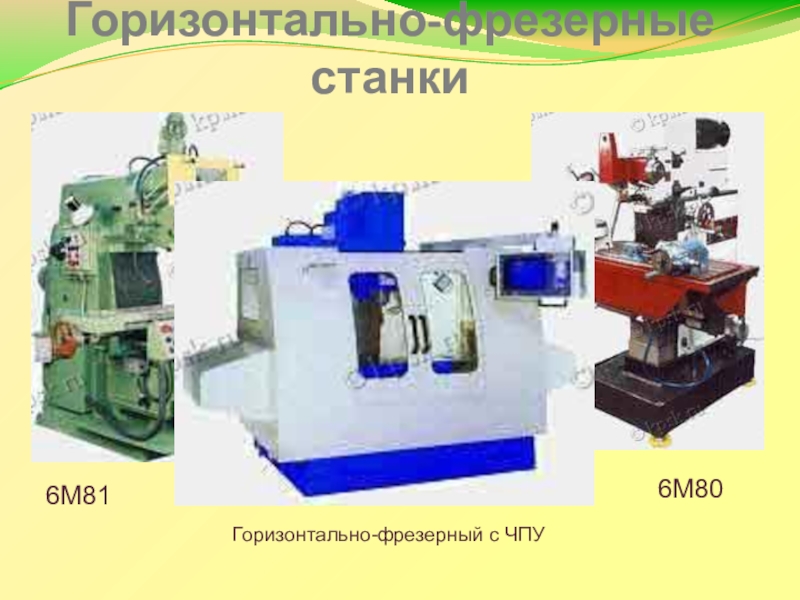

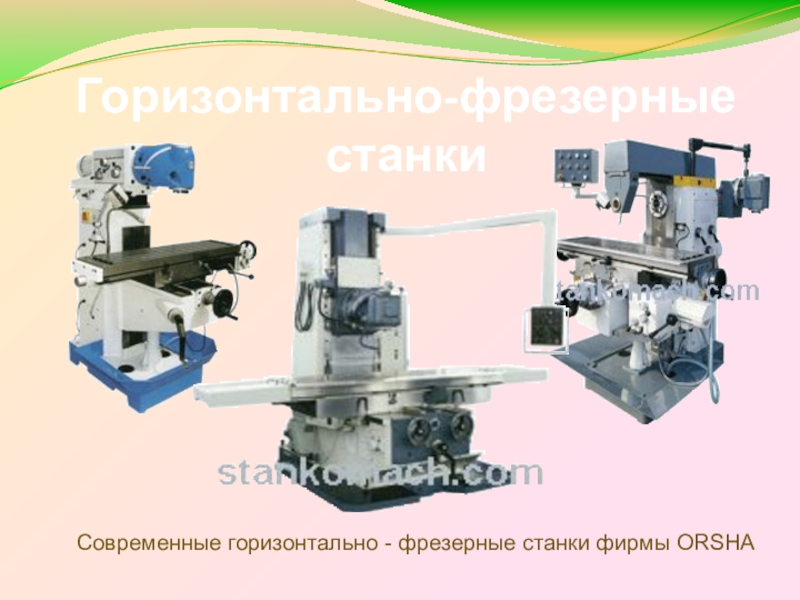

небольших размеров, в основном цилиндрическими, дисковыми, угловыми, фасонными и модульными фрезами в условиях индивидуального и серийного производства.

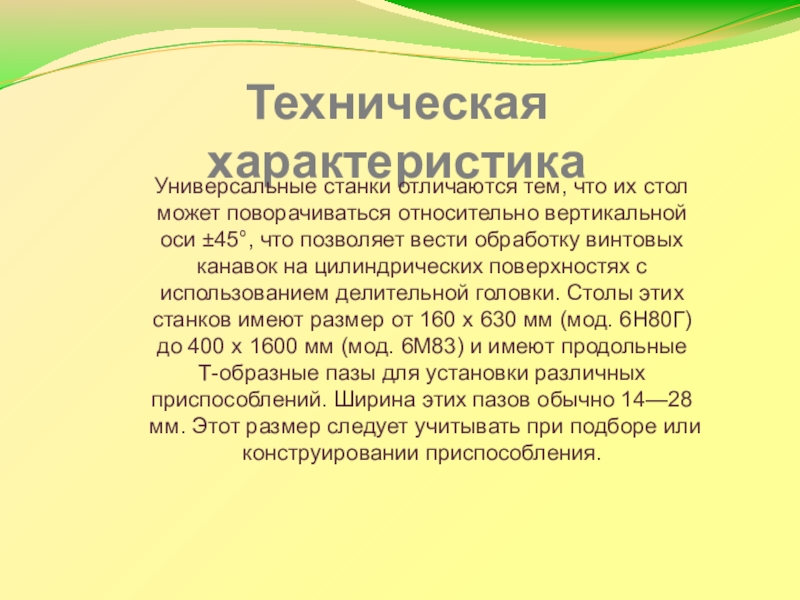

вертикальной оси ±45°, что позволяет вести обработку винтовых канавок на цилиндрических поверхностях с использованием делительной головки. Столы этих станков имеют размер от 160 х 630 мм (мод. 6Н80Г) до 400 х 1600 мм (мод. 6М83) и имеют продольные Т-образные пазы для установки различных приспособлений. Ширина этих пазов обычно 14—28 мм. Этот размер следует учитывать при подборе или конструировании приспособления.

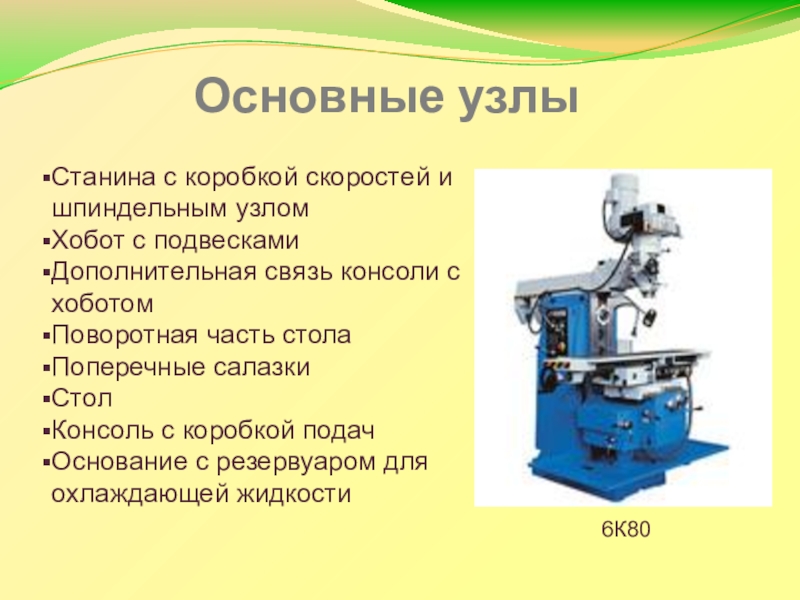

консоли с хоботом
Поворотная часть стола
Поперечные салазки
Стол
Консоль с коробкой подач
Основание с резервуаром для охлаждающей жидкости

6К80

приспособлениях, установленных на столе станка. При необходимости делить заготовку на несколько равных частей, применяют универсальную делительную головку.

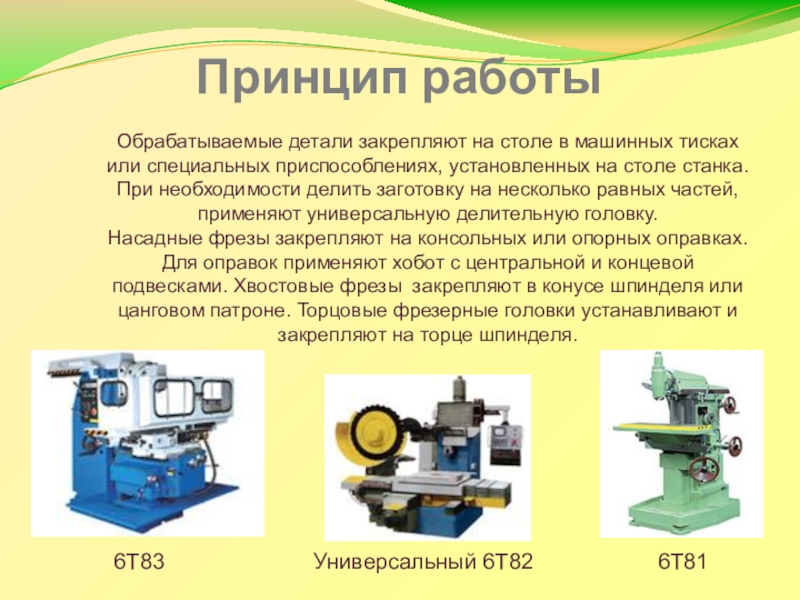

Насадные фрезы закрепляют на консольных или опорных оправках. Для оправок применяют хобот с центральной и концевой подвесками. Хвостовые фрезы закрепляют в конусе шпинделя или цанговом патроне. Торцовые фрезерные головки устанавливают и закрепляют на торце шпинделя.

6Т83

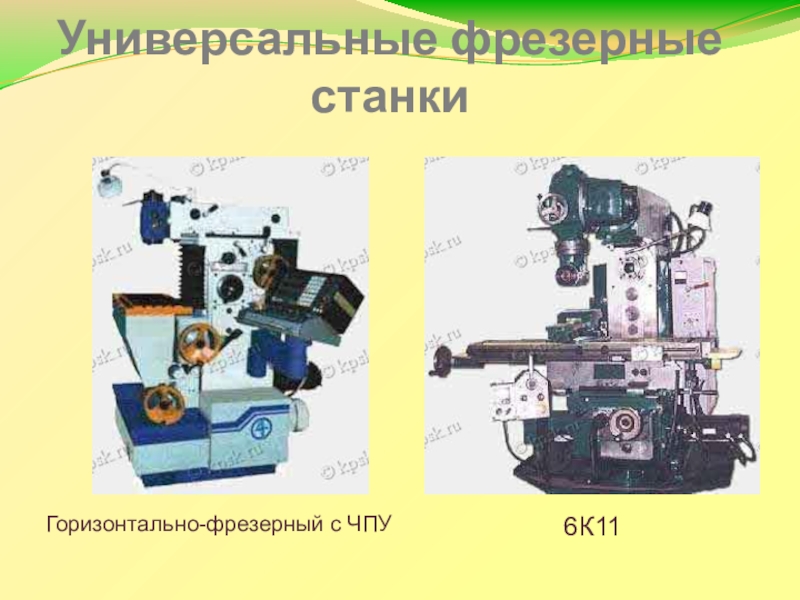

Универсальный 6Т82

6Т81

колес, фрез, зенкеров, разверток и т.д., имеющих обрабатываемую поверхность в виде спирали..

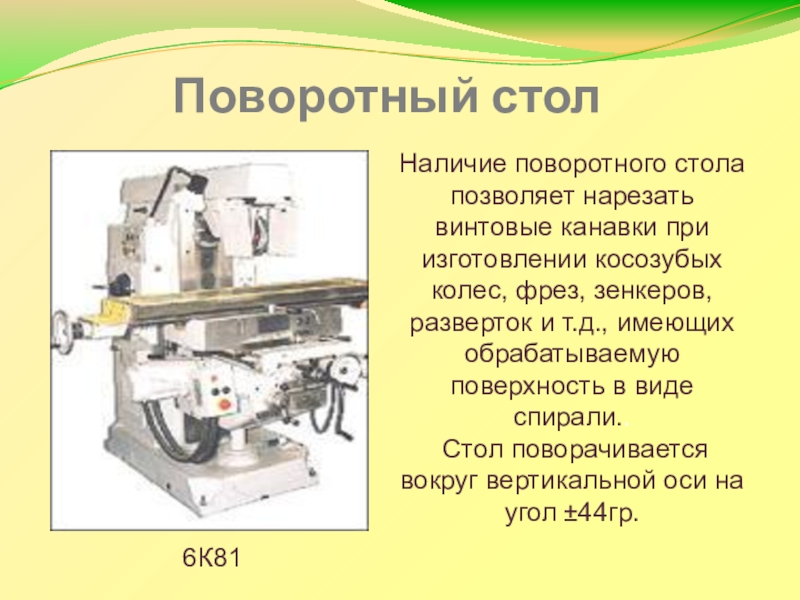

Стол поворачивается вокруг вертикальной оси на угол ±44гр.

6К81

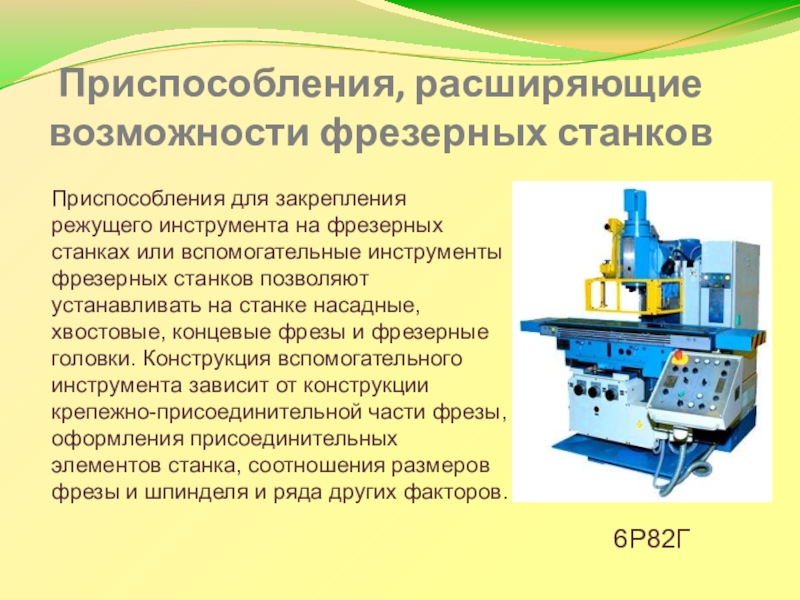

станках или вспомогательные инструменты фрезерных станков позволяют устанавливать на станке насадные, хвостовые, концевые фрезы и фрезерные головки. Конструкция вспомогательного инструмента зависит от конструкции крепежно-присоединительной части фрезы, оформления присоединительных элементов станка, соотношения размеров фрезы и шпинделя и ряда других факторов.

6Р82Г

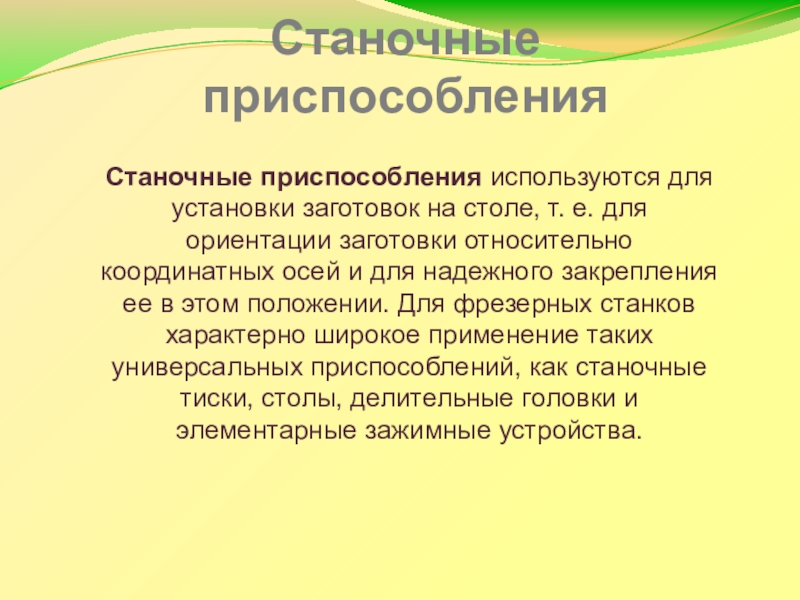

для ориентации заготовки относительно координатных осей и для надежного закрепления ее в этом положении. Для фрезерных станков характерно широкое применение таких универсальных приспособлений, как станочные тиски, столы, делительные головки и элементарные зажимные устройства.

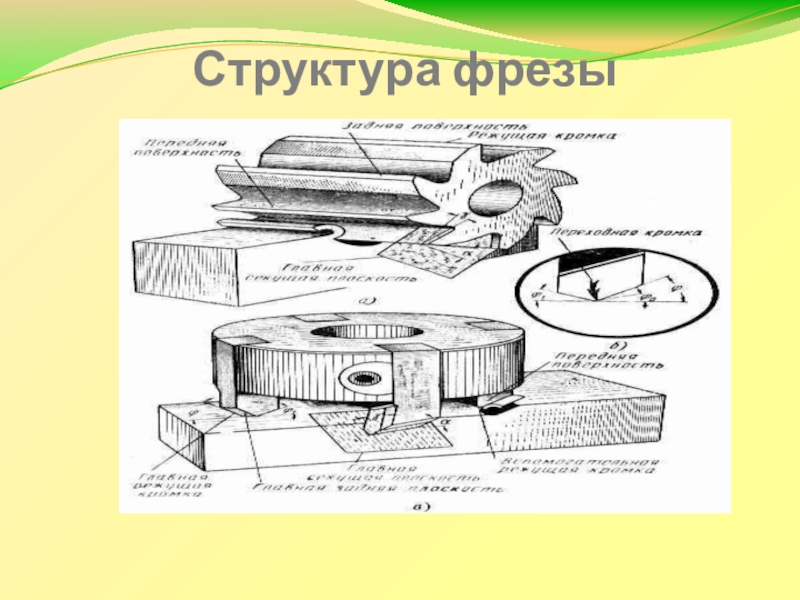

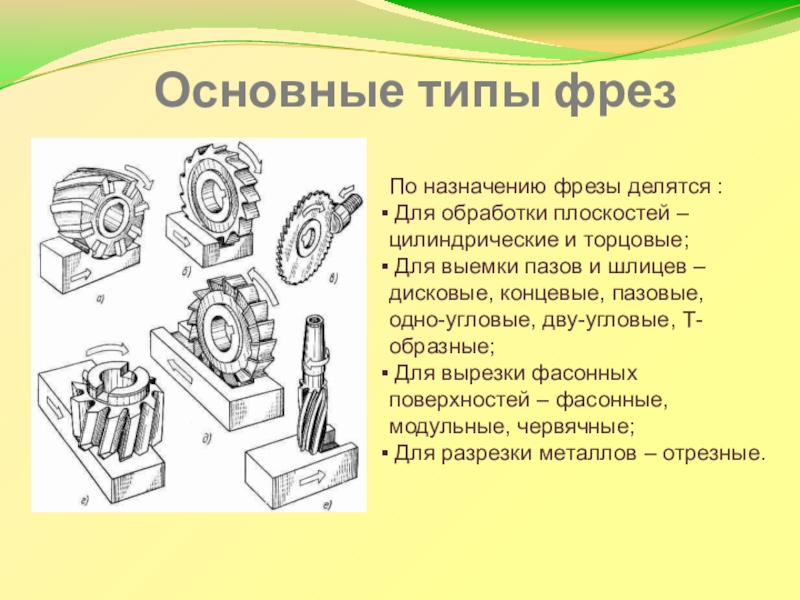

цилиндрические и торцовые;
Для выемки пазов и шлицев – дисковые, концевые, пазовые, одно-угловые, дву-угловые, Т-образные;
Для вырезки фасонных поверхностей – фасонные, модульные, червячные;
Для разрезки металлов – отрезные.
