Презентация, доклад на тему Электробезопасность. Действие электрического тока на организм человека

от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества.
Электрические установки, используемые на производстве, представляют большую потенциальную опасность. Кроме поражения людей электрическим током нарушение режима работы электроустановок может сопровождаться в отдельных случаях возникновением пожара или взрыва.
Опасность поражения людей электрическим током специфична и усугубляется еще тем, что она не может быть обнаружена органами чувств человека: зрением, слухом, обонянием.
Анализ статических данных показывает, что электротравматизм в общем балансе травматизма на производстве не высок - всего 0,5...1%. Однако по числу случаев со смертельным исходом электротравматизм занимает одно из первых мест, достигая в отдельных отраслях 30...40%. При этом до 80% случаев со смертельным исходом приходится на электроустановки напряжением 127...380 В.

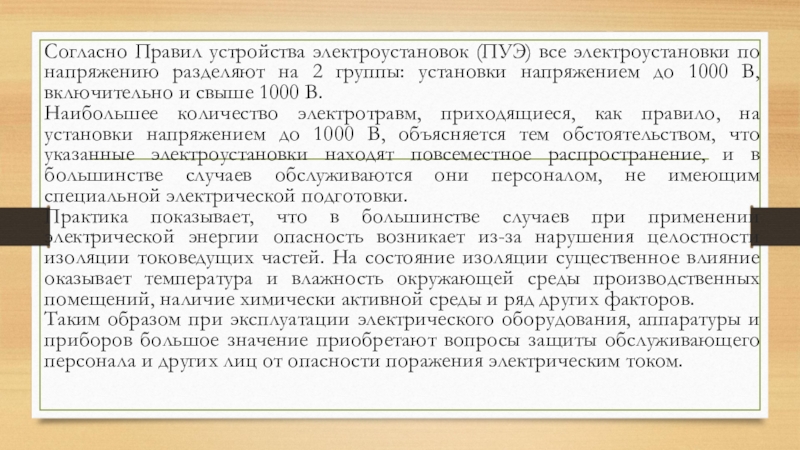

2 группы: установки напряжением до 1000 В, включительно и свыше 1000 В.
Наибольшее количество электротравм, приходящиеся, как правило, на установки напряжением до 1000 В, объясняется тем обстоятельством, что указанные электроустановки находят повсеместное распространение, и в большинстве случаев обслуживаются они персоналом, не имеющим специальной электрической подготовки.
Практика показывает, что в большинстве случаев при применении электрической энергии опасность возникает из-за нарушения целостности изоляции токоведущих частей. На состояние изоляции существенное влияние оказывает температура и влажность окружающей среды производственных помещений, наличие химически активной среды и ряд других факторов.
Таким образом при эксплуатации электрического оборудования, аппаратуры и приборов большое значение приобретают вопросы защиты обслуживающего персонала и других лиц от опасности поражения электрическим током.

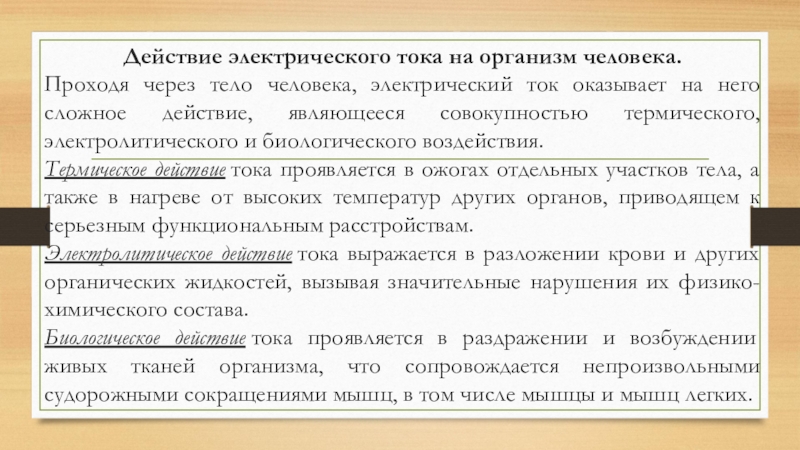

оказывает на него сложное действие, являющееся совокупностью термического, электролитического и биологического воздействия.
Термическое действие тока проявляется в ожогах отдельных участков тела, а также в нагреве от высоких температур других органов, приводящем к серьезным функциональным расстройствам.
Электролитическое действие тока выражается в разложении крови и других органических жидкостей, вызывая значительные нарушения их физико-химического состава.
Биологическое действие тока проявляется в раздражении и возбуждении живых тканей организма, что сопровождается непроизвольными судорожными сокращениями мышц, в том числе мышцы и мышц легких.

им непроизвольные судорожные сокращения мышц, может быть прямым, когда ток проходит непосредственно по этим тканям, а в некоторых случаях – рефлекторным, т.е. через центральную нервную систему, когда путь тока лежит вне этих тканей.
Любое из выше перечисленных воздействий может привести к электрической травме, т.е. повреждению организма, вызванному действием на него электрического тока или электрической дуги.

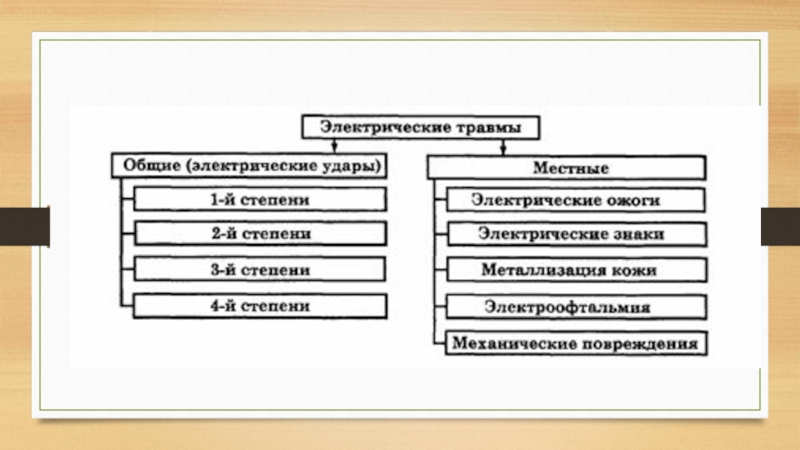

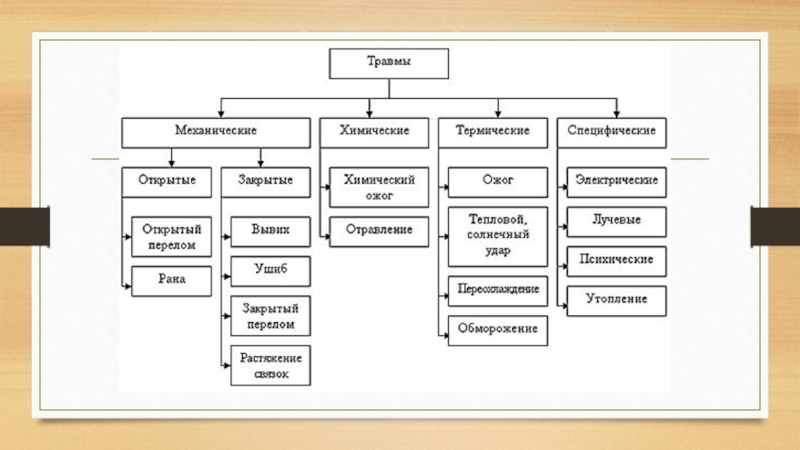

Электротравмы условно можно разделить на два вида: местные электротравмы и электрические удары. Примерно в 55% случаев травмы носят смешанный характер.

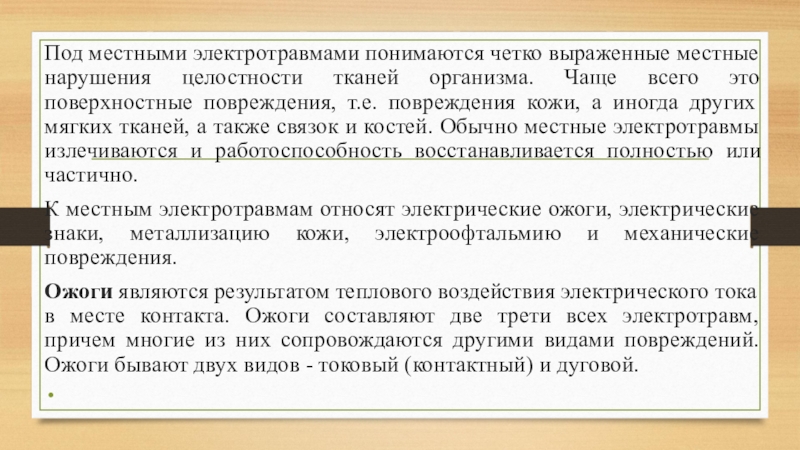

Чаще всего это поверхностные повреждения, т.е. повреждения кожи, а иногда других мягких тканей, а также связок и костей. Обычно местные электротравмы излечиваются и работоспособность восстанавливается полностью или частично.
К местным электротравмам относят электрические ожоги, электрические знаки, металлизацию кожи, электроофтальмию и механические повреждения.
Ожоги являются результатом теплового воздействия электрического тока в месте контакта. Ожоги составляют две трети всех электротравм, причем многие из них сопровождаются другими видами повреждений. Ожоги бывают двух видов - токовый (контактный) и дуговой.

результате его контакта с токоведущей частью и является следствием преобразования электрической энергии в тепловую. При этом, поскольку кожа человека обладает во много раз большим электрическим сопротивлением, чем другие ткани тела, в ней выделяется большая часть тепла.

электрическая дуга, которая и обуславливает возникновение дугового ожога. Дуговой жег является результатом воздействия на тело человека электрической дуги, обладающей высокой температурой (свыше 3500 С) и большой энергией. Этот ожог возникает обычно в электроустановках высокого напряжения – выше 1000 В и, как правило, носит тяжелый характер – ожоги 3-ей или 4-ой степени. Электрическая дуга может вызывать обширные ожоги тела, выгорание тканей на большую глубину, обугливание и бесследное сгорание больших участков тела. Зачастую ожоги 3-ей и 4-ой степеней тяжести заканчиваются смертельным исходом.
Электрические знаки (знаки тока или электрические метки) представляют собой четко очерченные пятна серого или бледно-желтого цвета на поверхности кожи человека, подвергающегося действию тока. Знаки появляются примерно у каждого пятого пострадавшего. Электрические знаки, как правило, безболезненны и их лечение заканчивается благополучно.

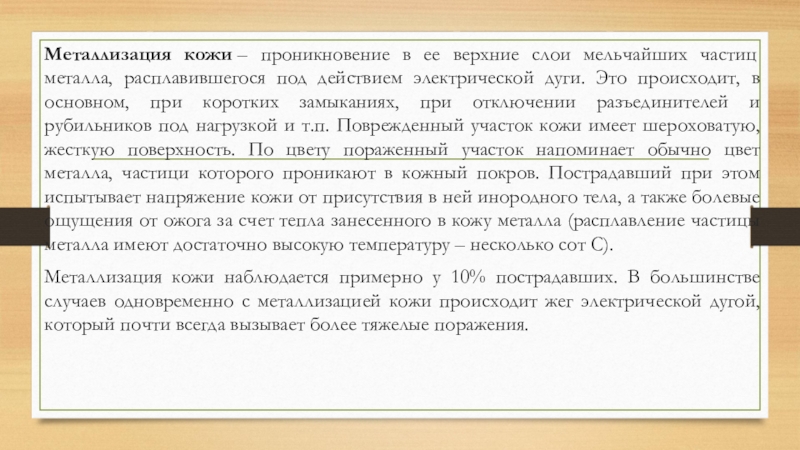

под действием электрической дуги. Это происходит, в основном, при коротких замыканиях, при отключении разъединителей и рубильников под нагрузкой и т.п. Поврежденный участок кожи имеет шероховатую, жесткую поверхность. По цвету пораженный участок напоминает обычно цвет металла, частици которого проникают в кожный покров. Пострадавший при этом испытывает напряжение кожи от присутствия в ней инородного тела, а также болевые ощущения от ожога за счет тепла занесенного в кожу металла (расплавление частицы металла имеют достаточно высокую температуру – несколько сот С).
Металлизация кожи наблюдается примерно у 10% пострадавших. В большинстве случаев одновременно с металлизацией кожи происходит жег электрической дугой, который почти всегда вызывает более тяжелые поражения.

ультрафиолетовых лучей, которые энергично поглощаются клетками организма и вызывают в них химические изменения. Такое облучение возможно, например, при коротком замыкании, которое сопровождается интенсивным излучением не только видимого света, но и ультрафиолетовых и инфракрасных лучей. Электроофтальмия возникает довольно редко (1...2% пострадавших).
Механические повреждения являются следствием резких непроизвольных судорожных сокращений мышц под действием тока, проходящего через тело человека. Такие сокращения могут приводить к нарушению целостности кожного покрова, разрывам кровеносных сосудов, а также вывихам суставов, а порой и к переломам костей. Механические повреждения относят к разряду тяжелых травм, требующих длительного лечения. Они происходят сравнительно редко – примерно у 3% пострадавших.

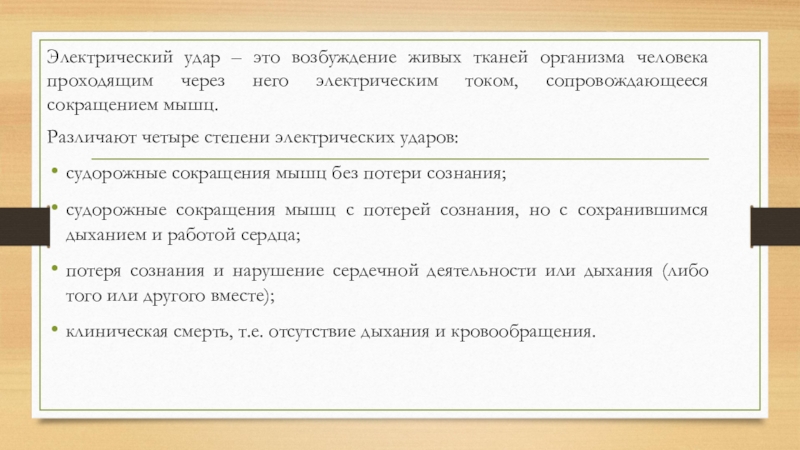

него электрическим током, сопровождающееся сокращением мышц.
Различают четыре степени электрических ударов:
судорожные сокращения мышц без потери сознания;
судорожные сокращения мышц с потерей сознания, но с сохранившимся дыханием и работой сердца;
потеря сознания и нарушение сердечной деятельности или дыхания (либо того или другого вместе);
клиническая смерть, т.е. отсутствие дыхания и кровообращения.

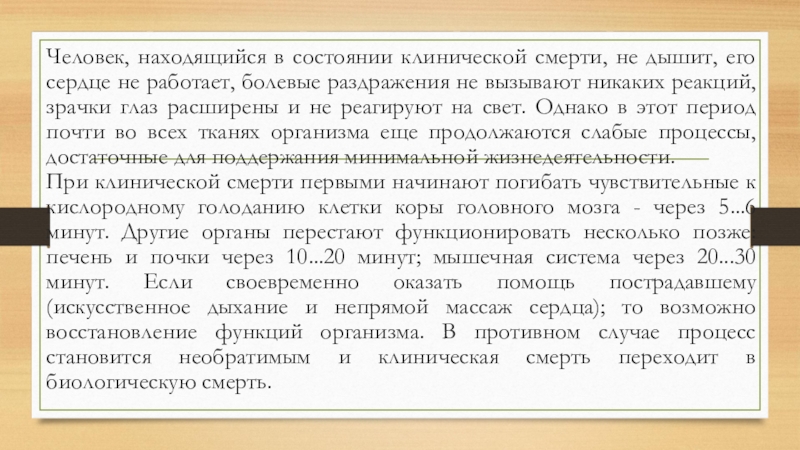

работает, болевые раздражения не вызывают никаких реакций, зрачки глаз расширены и не реагируют на свет. Однако в этот период почти во всех тканях организма еще продолжаются слабые процессы, достаточные для поддержания минимальной жизнедеятельности.
При клинической смерти первыми начинают погибать чувствительные к кислородному голоданию клетки коры головного мозга - через 5...6 минут. Другие органы перестают функционировать несколько позже: печень и почки через 10...20 минут; мышечная система через 20...30 минут. Если своевременно оказать помощь пострадавшему (искусственное дыхание и непрямой массаж сердца); то возможно восстановление функций организма. В противном случае процесс становится необратимым и клиническая смерть переходит в биологическую смерть.

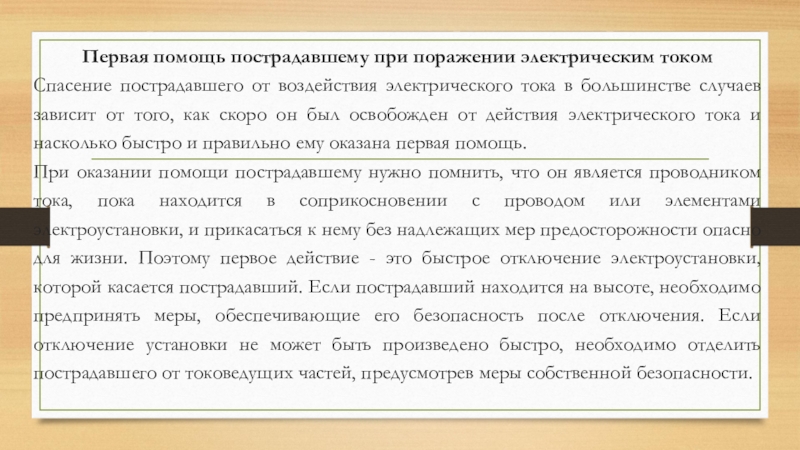

тока в большинстве случаев зависит от того, как скоро он был освобожден от действия электрического тока и насколько быстро и правильно ему оказана первая помощь.
При оказании помощи пострадавшему нужно помнить, что он является проводником тока, пока находится в соприкосновении с проводом или элементами электроустановки, и прикасаться к нему без надлежащих мер предосторожности опасно для жизни. Поэтому первое действие - это быстрое отключение электроустановки, которой касается пострадавший. Если пострадавший находится на высоте, необходимо предпринять меры, обеспечивающие его безопасность после отключения. Если отключение установки не может быть произведено быстро, необходимо отделить пострадавшего от токоведущих частей, предусмотрев меры собственной безопасности.

освобождения его от электрического тока. Но прежде всего необходимо создать приток свежего воздуха, обеспечить ему покой и вызвать врача.
Если пострадавший не дышит, дышит резко, судорожно, со всхлипами или дыхание его постепенно ухудшается, необходимо сделать искусственное дыхание одним из известных способов и непрямой массаж сердца.

зависит от ряда факторов:
силы тока;
времени воздействия;
пути прохождения тока в теле человека;
рода и частоты тока;
индивидуальных свойств пострадавшего;
факторов окружающей среды;
Сопротивление тела человека и величина приложенного к нему напряжения также влияют на исход поражения, но лишь постольку, поскольку они определяют величину тока, проходящего через человека.

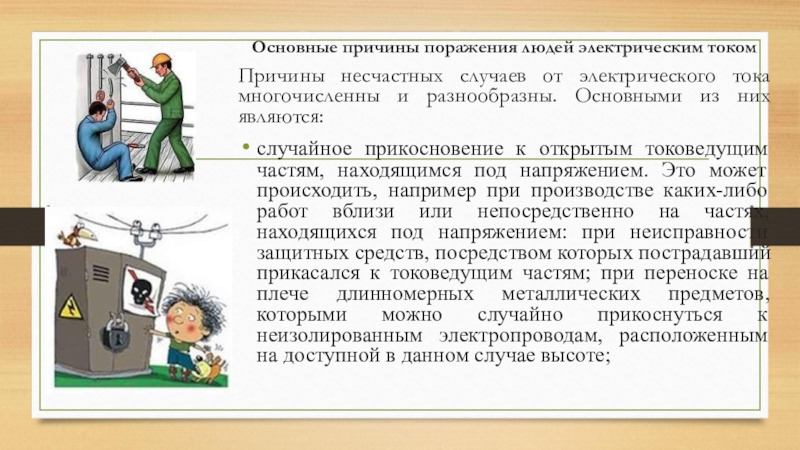

многочисленны и разнообразны. Основными из них являются:
случайное прикосновение к открытым токоведущим частям, находящимся под напряжением. Это может происходить, например при производстве каких-либо работ вблизи или непосредственно на частях, находящихся под напряжением: при неисправности защитных средств, посредством которых пострадавший прикасался к токоведущим частям; при переноске на плече длинномерных металлических предметов, которыми можно случайно прикоснуться к неизолированным электропроводам, расположенным на доступной в данном случае высоте;

которые в нормальных условиях не находятся под напряжением. Чаше всего это может происходить вследствие повреждения изоляции кабелей, проводов или обмоток электрических машин и аппаратов, приводящего, как правило, к замыканию на корпус;
электрическая дуга, которая может образоваться в электроустановках напряжением свыше 1000 В между токоведущей частью и человеком при условии, если человек окажется в непосредственной близости от токоведущих частей;
возникновение шагового напряжения на поверхности земли при замыкании провода на землю или при стекании тока с заземлителя в землю (при пробое на корпус заземленного электрооборудования);

действия персонала, оставление электроустановок под напряжением без надзора, допуск к ремонтным работам на отключенном оборудовании без предварительной проверки отсутствия напряжения и неисправности заземляющего устройства и т.д.
Основными мерами по устранению рассмотренных выше причин поражения током и обеспечивающими защиту обслуживающего персонала являются:
обеспечение недопустимости токоведущих частей, находящихся под напряжением,

недоступной высоте, широко применяется ограждение и изоляция токоведущих частей;
применение защитного заземления и зануления электроустановок;
автоматическое отключение, применение пониженного напряжения, двойной изоляции и др.;
применение специальных защитных средств - переносных приборов и приспособлений, средств индивидуальной защиты;
четкая организация безопасной эксплуатации электроустановок.
