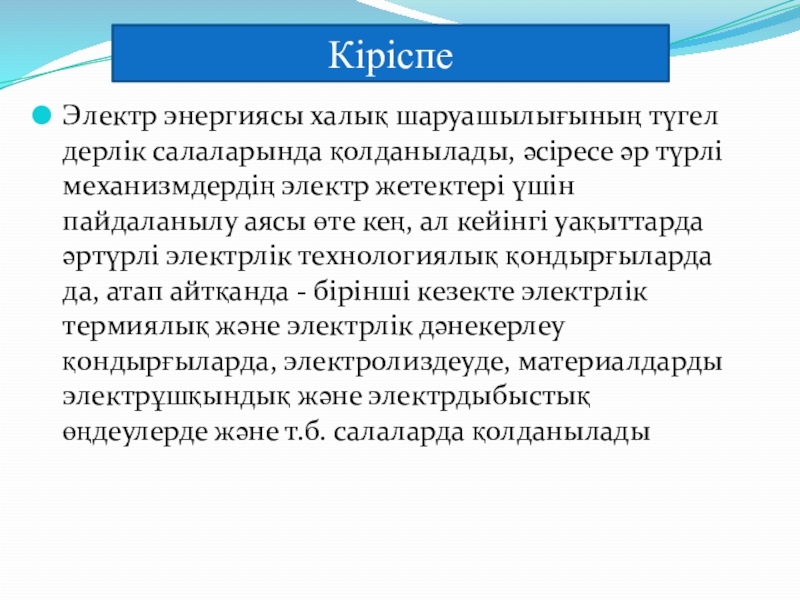

механизмдердің электр жетектері үшін пайдаланылу аясы өте кең, ал кейінгі уақыттарда әртүрлі электрлік технологиялық қондырғыларда да, атап айтқанда - бірінші кезекте электрлік термиялық және электрлік дәнекерлеу қондырғыларда, электролиздеуде, материалдарды электрұшқындық және электрдыбыстық өңдеулерде және т.б. салаларда қолданылады

Кіріспе

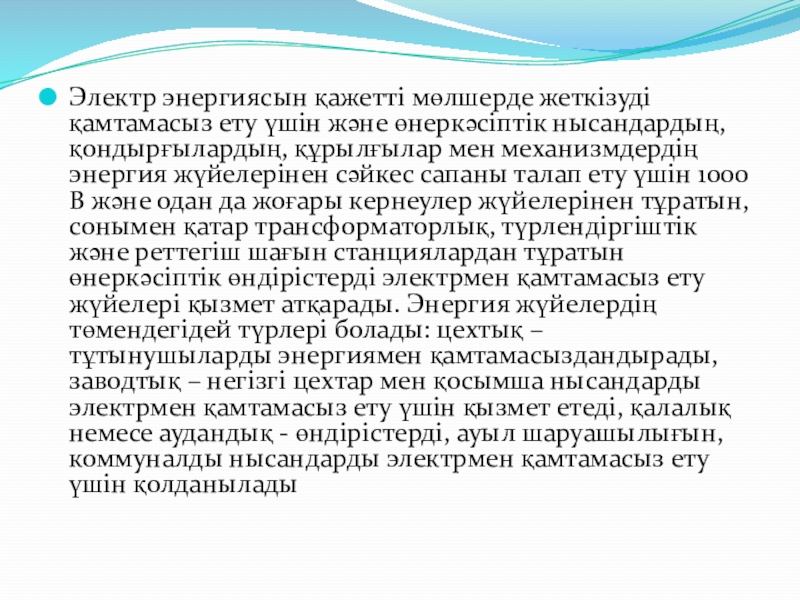

қондырғылардың, құрылғылар мен механизмдердің энергия жүйелерінен сәйкес сапаны талап ету үшін 1000 В және одан да жоғары кернеулер жүйелерінен тұратын, сонымен қатар трансформаторлық, түрлендіргіштік және реттегіш шағын станциялардан тұратын өнеркәсіптік өндірістерді электрмен қамтамасыз ету жүйелері қызмет атқарады. Энергия жүйелердің төмендегідей түрлері болады: цехтық – тұтынушыларды энергиямен қамтамасыздандырады, заводтық – негізгі цехтар мен қосымша нысандарды электрмен қамтамасыз ету үшін қызмет етеді, қалалық немесе аудандық - өндірістерді, ауыл шаруашылығын, коммуналды нысандарды электрмен қамтамасыз ету үшін қолданылады

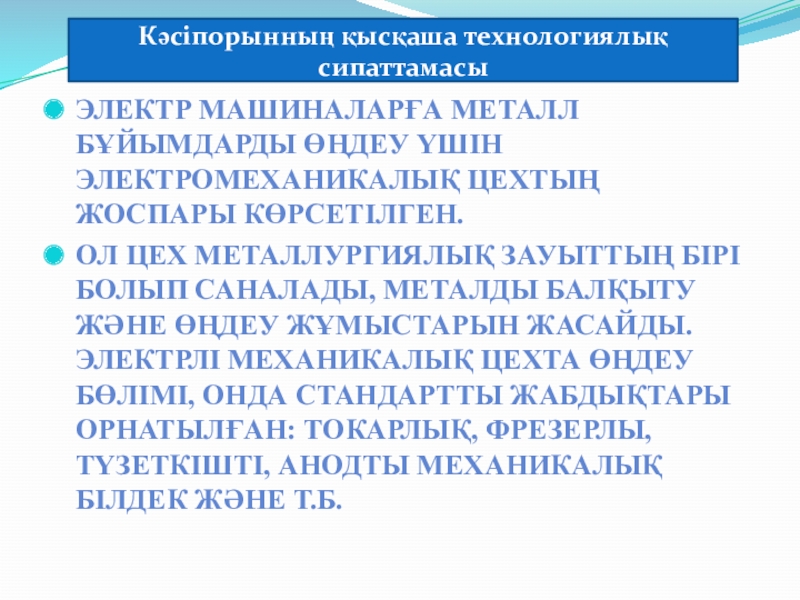

цех металлургиялық зауыттың бірі болып саналады, металды балқыту және өңдеу жұмыстарын жасайды. Электрлі механикалық цехта өңдеу бөлімі, онда стандартты жабдықтары орнатылған: токарлық, фрезерлы, түзеткішті, анодты механикалық білдек және т.б.

Кәсіпорынның қысқаша технологиялық сипаттамасы

Sp

Sp = , кВ А (18)

Sp = кВ А

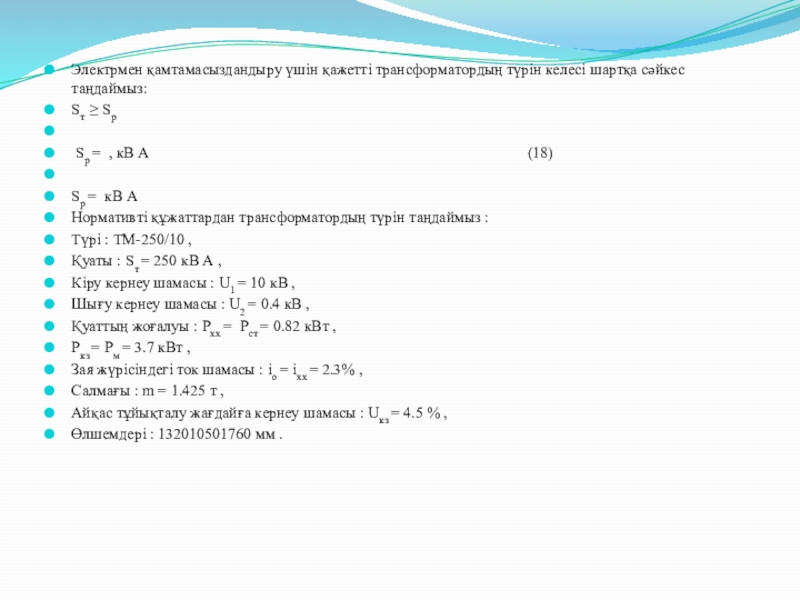

Нормативті құжаттардан трансформатордың түрін таңдаймыз :
Түрі : ТМ-250/10 ,
Қуаты : Sт = 250 кВ А ,
Кіру кернеу шамасы : U1 = 10 кВ ,
Шығу кернеу шамасы : U2 = 0.4 кВ ,
Қуаттың жоғалуы : Рхх = Рст = 0.82 кВт ,
Ркз = Рм = 3.7 кВт ,
Зая жүрісіндегі ток шамасы : io = ixx = 2.3% ,
Салмағы : m = 1.425 т ,
Айқас тұйықталу жағдайға кернеу шамасы : Uкз = 4.5 % ,
Өлшемдері : 132010501760 мм .

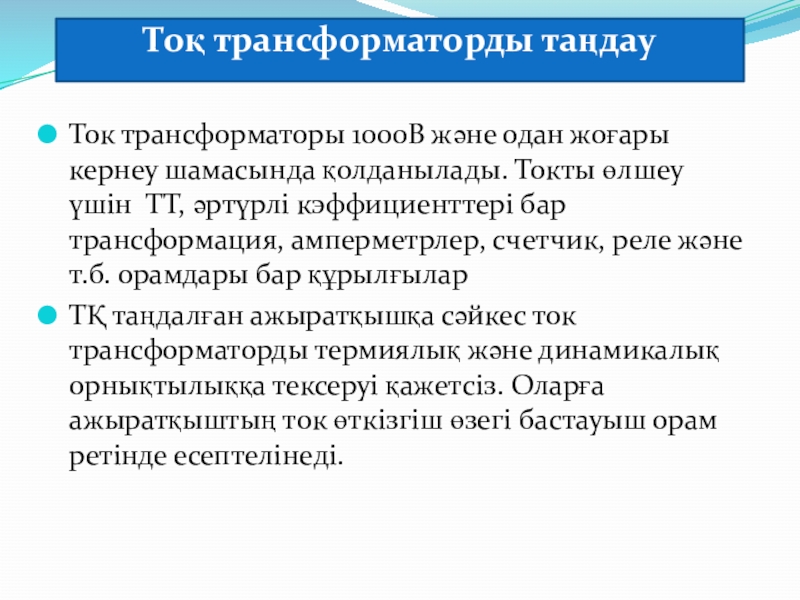

үшін ТТ, әртүрлі кэффициенттері бар трансформация, амперметрлер, счетчик, реле және т.б. орамдары бар құрылғылар
ТҚ таңдалған ажыратқышқа сәйкес ток трансформаторды термиялық және динамикалық орнықтылыққа тексеруі қажетсіз. Оларға ажыратқыштың ток өткізгіш өзегі бастауыш орам ретінде есептелінеді.

Тоқ трансформаторды таңдау

астындағы оқшаулану нәтижесінде электрлік кедергілер 0,1 Омнан артық болмауы керек.
Коробканың ашық қысқыштарымен және басқару шкафымен жұмыс істеуге қатаң түрде тыйым салынады.
Басқару шкафына жарықсигналды сақтандырғыш құрылғылар орнатылған, олар автоматты сөндіргіштің шығыс клеммалары мен нитриьлді өткізгіштер арасындағы кернеудің болуын көрсетеді.
Ажыратылған автоматты сөндіргіште оның қысқыштары мен кірістік қысқыштар жинағы қоректендіру желісінің кернеуінде болып табылатындығын есте ұстау керек, сондықтан оларға жанасудан, түйісуден қашу керек.

Ұйымдастыру техникалық бөлімі

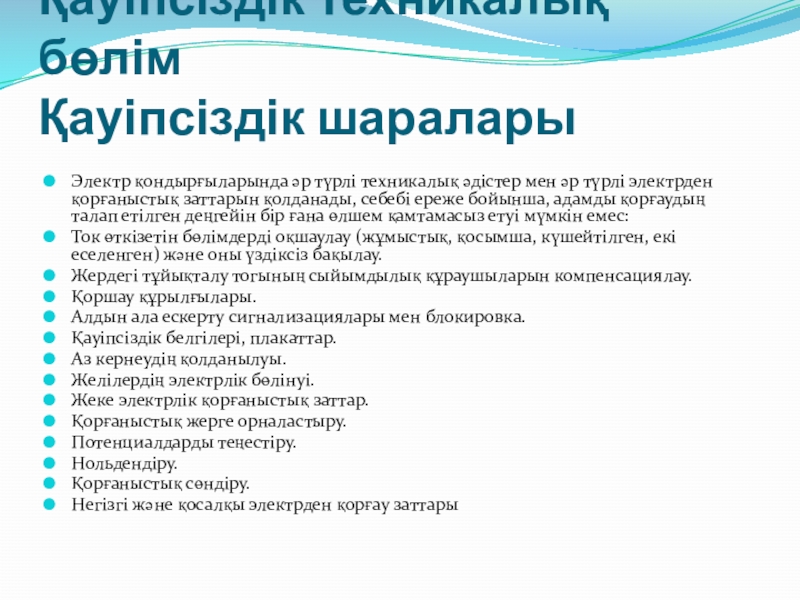

түрлі электрден қорғаныстық заттарын қолданады, себебі ереже бойынша, адамды қорғаудың талап етілген деңгейін бір ғана өлшем қамтамасыз етуі мүмкін емес:
Ток өткізетін бөлімдерді оқшаулау (жұмыстық, қосымша, күшейтілген, екі еселенген) және оны үздіксіз бақылау.
Жердегі тұйықталу тогының сыйымдылық құраушыларын компенсациялау.
Қоршау құрылғылары.
Алдын ала ескерту сигнализациялары мен блокировка.
Қауіпсіздік белгілері, плакаттар.
Аз кернеудің қолданылуы.
Желілердің электрлік бөлінуі.
Жеке электрлік қорғаныстық заттар.
Қорғаныстық жерге орналастыру.
Потенциалдарды теңестіру.
Нольдендіру.
Қорғаныстық сөндіру.
Негізгі және қосалқы электрден қорғау заттары
