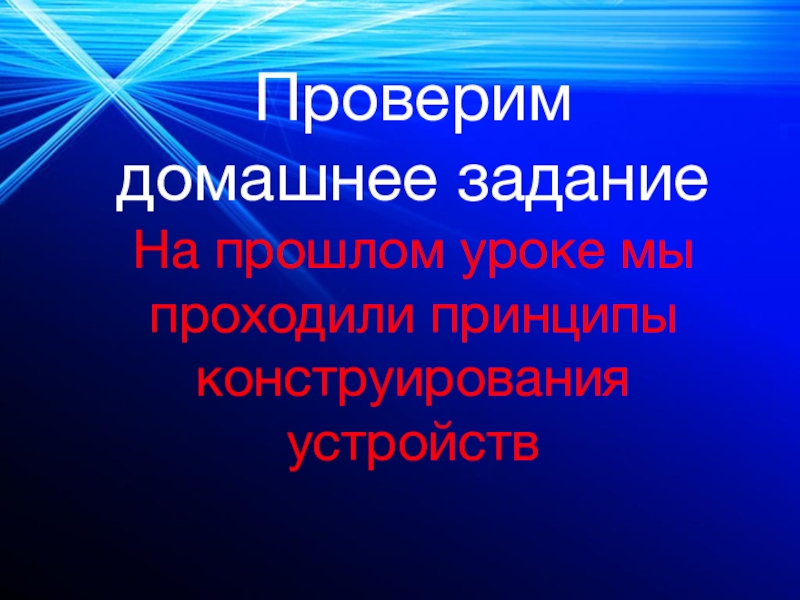

- 4. Проверим домашнее задание На прошлом уроке мы проходили принципы конструирования устройств
- 5. Для чего используется модульный принцип конструирования изделий?
- 6. Что лежит в основе модульного принципа конструирования?

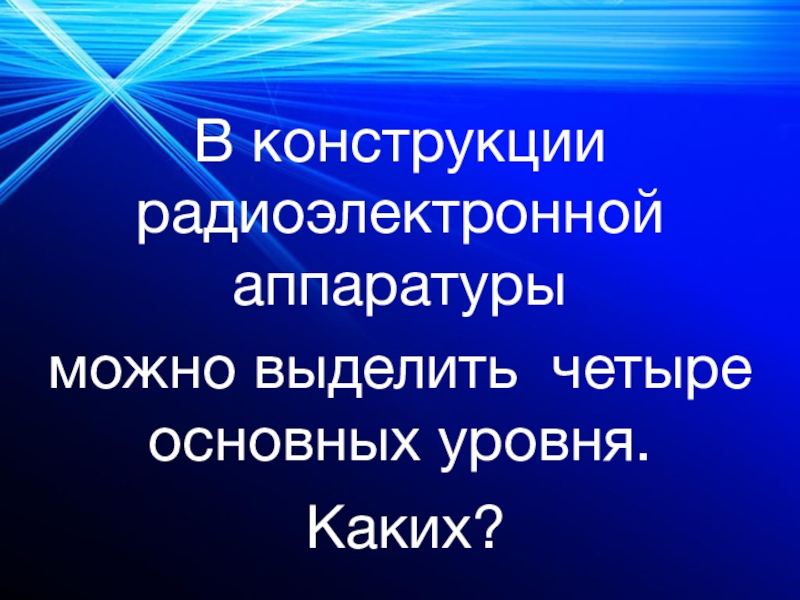

- 7. В конструкции радиоэлектронной аппаратурыможно выделить четыре основных уровня.Каких?

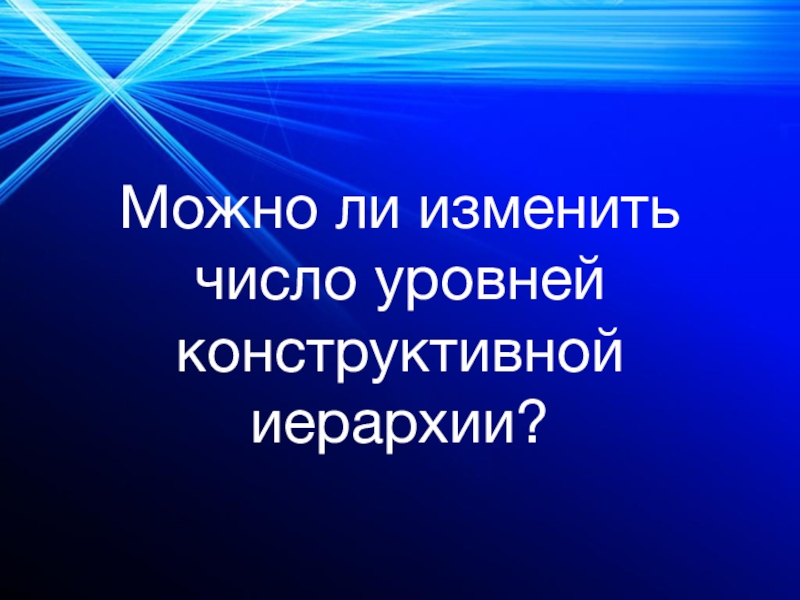

- 8. Можно ли изменить число уровней конструктивной иерархии?

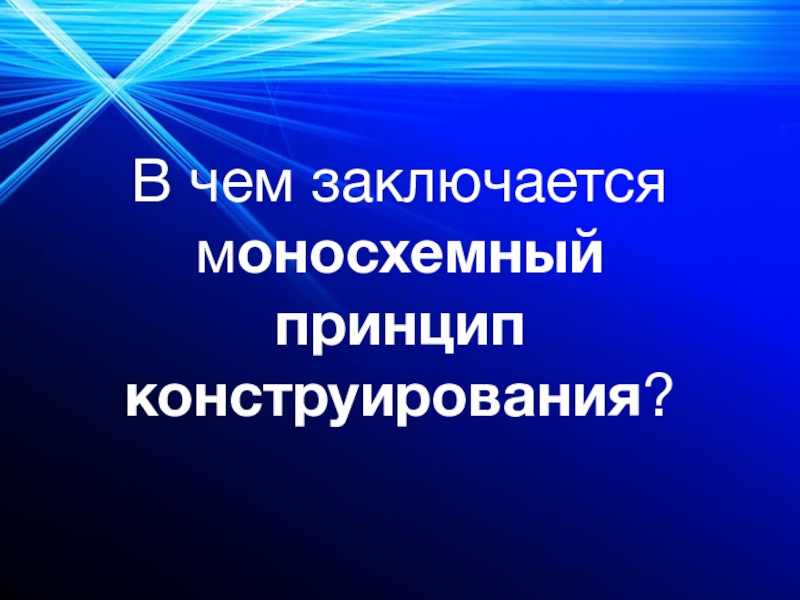

- 9. В чем заключается моносхемный принцип конструирования?

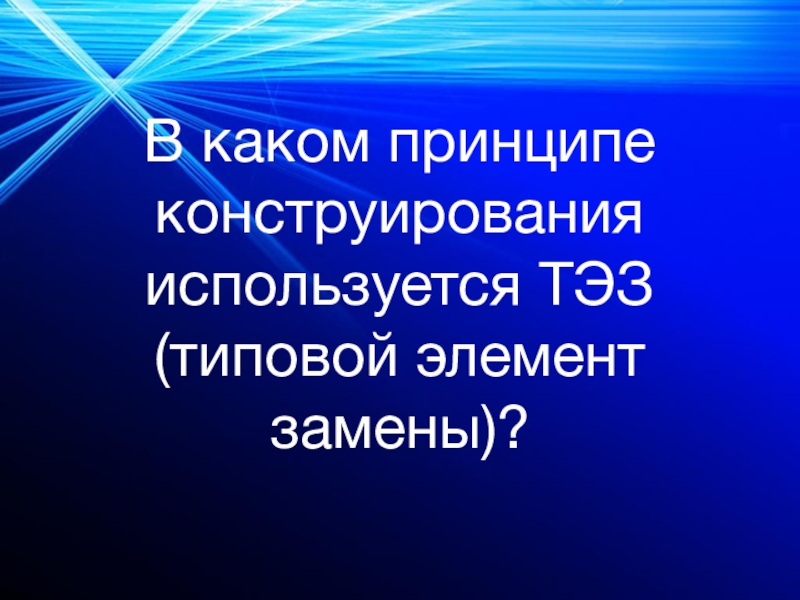

- 10. В каком принципе конструирования используется ТЭЗ (типовой элемент замены)?

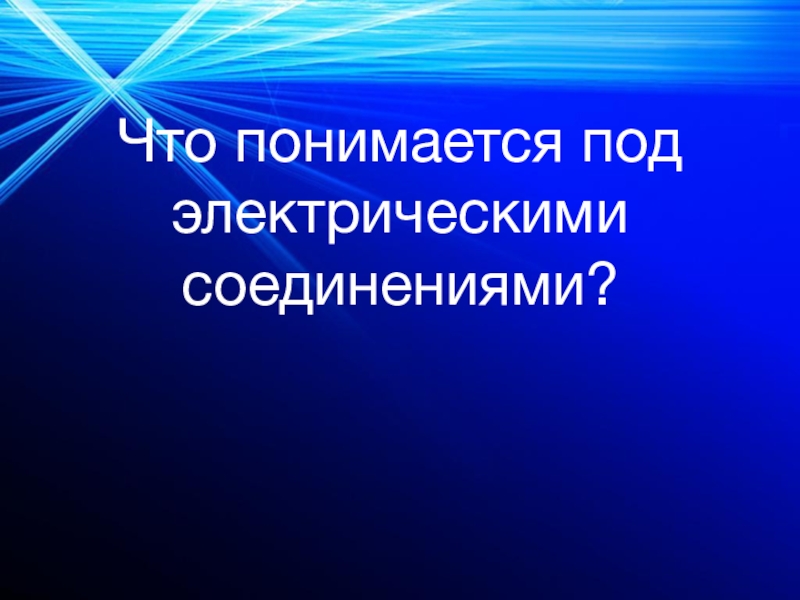

- 11. Что понимается под электрическими соединениями?

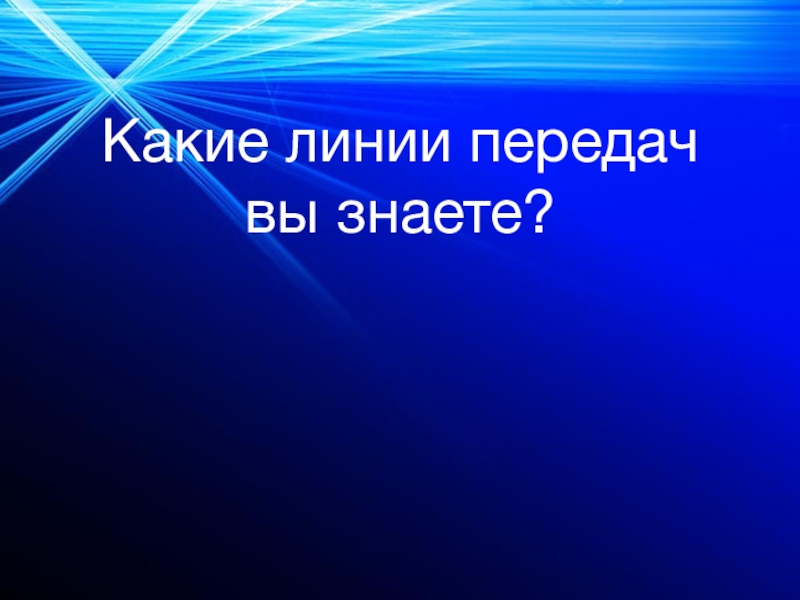

- 12. Какие линии передач вы знаете?

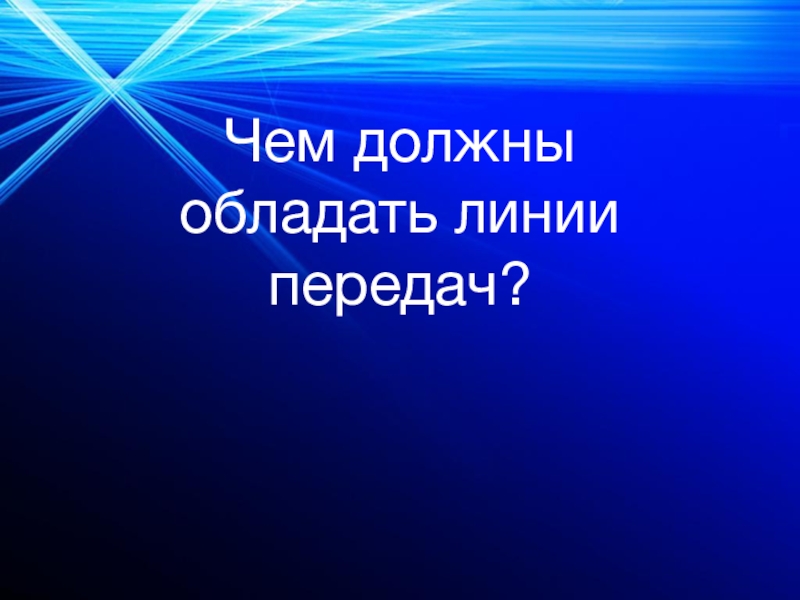

- 13. Чем должны обладать линии передач?

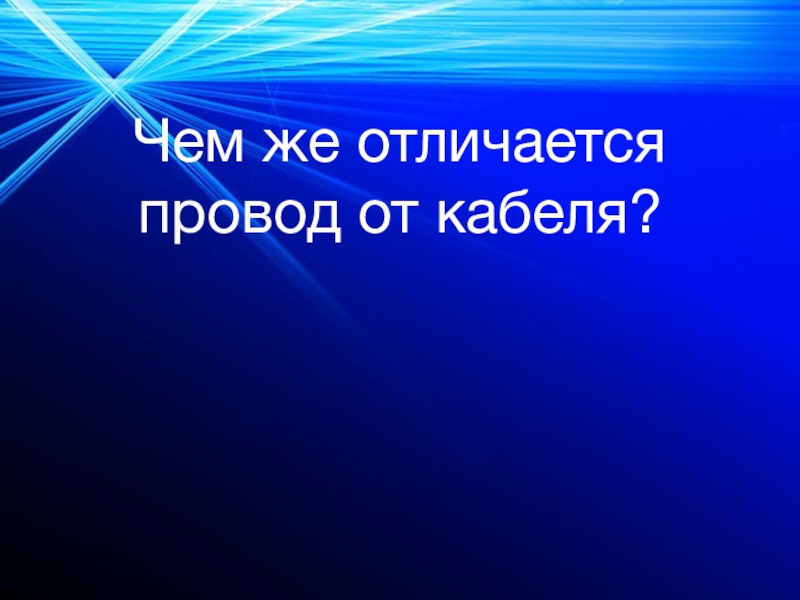

- 14. Чем же отличается провод от кабеля?
- 15. Провод представляет собой электротехническое изделие, состоящее
- 16. Оголенный проводОдножильный проводМногожильный проводПровода бывают с алюминиевыми жилами с медными жилами
- 17. Провода так же классифицируются в зависимости от назначения:- Монтажные;- Силовые;- Установочные.
- 18. Монтажный провод обязательно должен быть медным,
- 19. Электрический кабель представляет собой изделие из
- 20. Существует 5 основных видов электрических кабелей:
- 21. Силовой используется для передачи электроэнергии в силовых
- 22. Контрольный используется для работы электротехнических устройств, которые
- 23. Кабель связи используется для передачи информации с помощью
- 24. Один из основных параметров при выборе
- 25. Один из основных параметров при выборе
- 26. Слайд 26
- 27. Слайд 27
- 28. Буква №1 характеризует материал жилы. Алюминию
- 29. Буква №3 характеризует материал для изоляции жил.
- 30. Буква №4 характеризует особенность конструкции. Если написана буква
- 31. Цифра №1 всегда указывает количество жил, если в
- 32. Слайд 32
- 33. Задание для участков цехаОпределить какой провод
- 34. Слайд 34

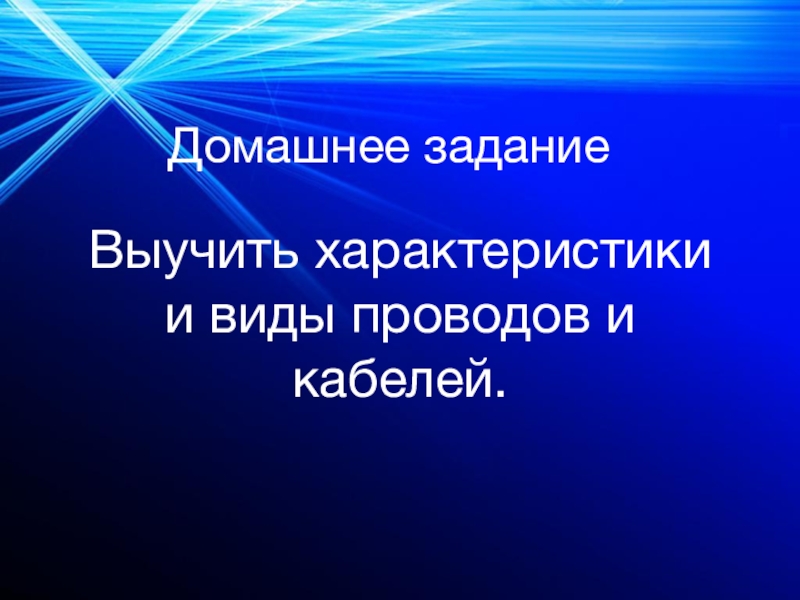

- 35. Домашнее заданиеВыучить характеристики и виды проводов и кабелей.
- 36. Спасибо за внимание
Тема урока «Электрические характеристики проводов и кабеле, применяемые в технических средствах ЭВТ»
Слайд 1Тема урока
Выполнила преподаватель
Балахнинского филиала ННГУ
Бунова О.С.
МДК 01.02 «Проектирование цифровых устройств»
Тема
Слайд 2
Тема урока
«Электрические характеристики проводов и кабеле, применяемые в технических средствах
ЭВТ»

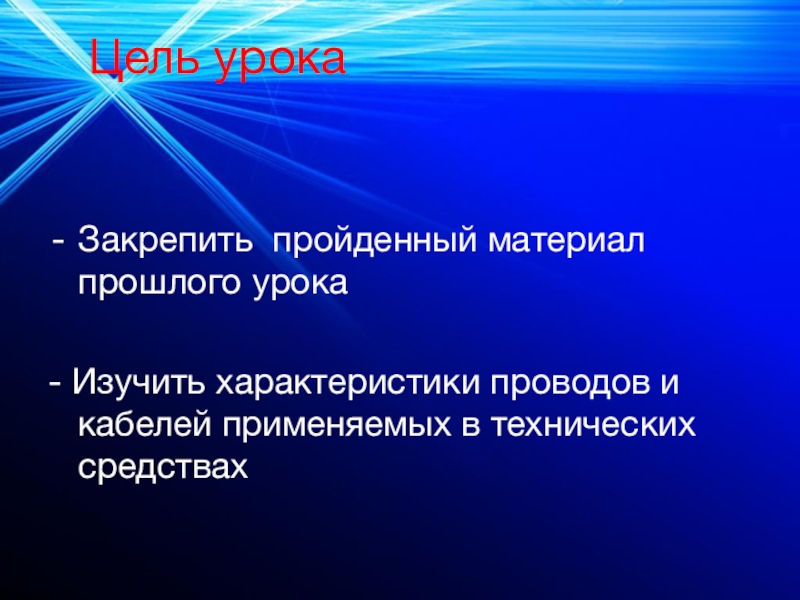

Слайд 3Цель урока
Закрепить пройденный материал прошлого урока
- Изучить характеристики проводов и кабелей
применяемых в технических средствах

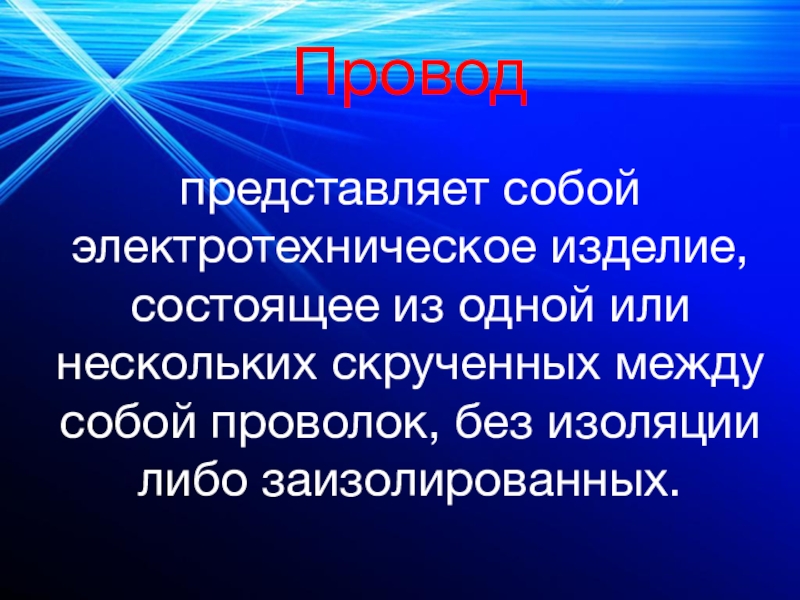

Слайд 15
Провод
представляет собой электротехническое изделие, состоящее из одной или нескольких
скрученных между собой проволок, без изоляции либо заизолированных.

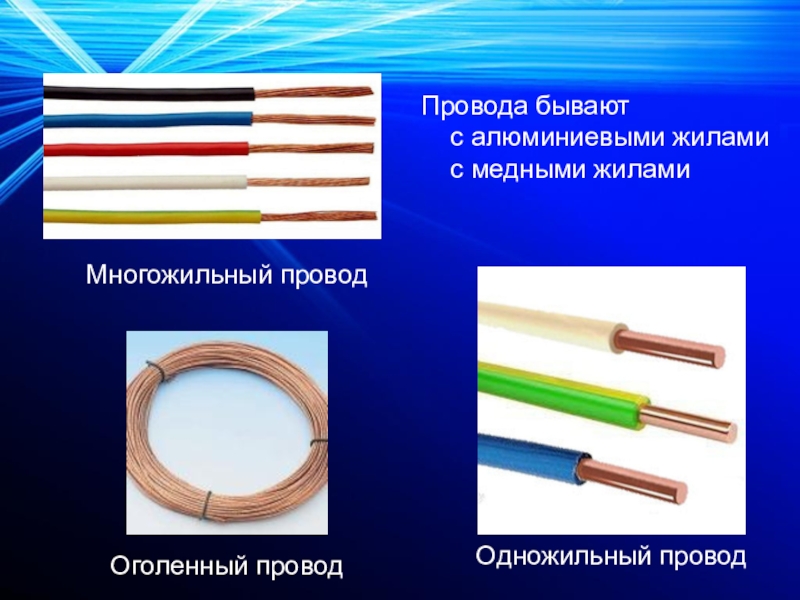

Слайд 16
Оголенный провод
Одножильный провод
Многожильный провод
Провода бывают
с алюминиевыми жилами
с медными жилами

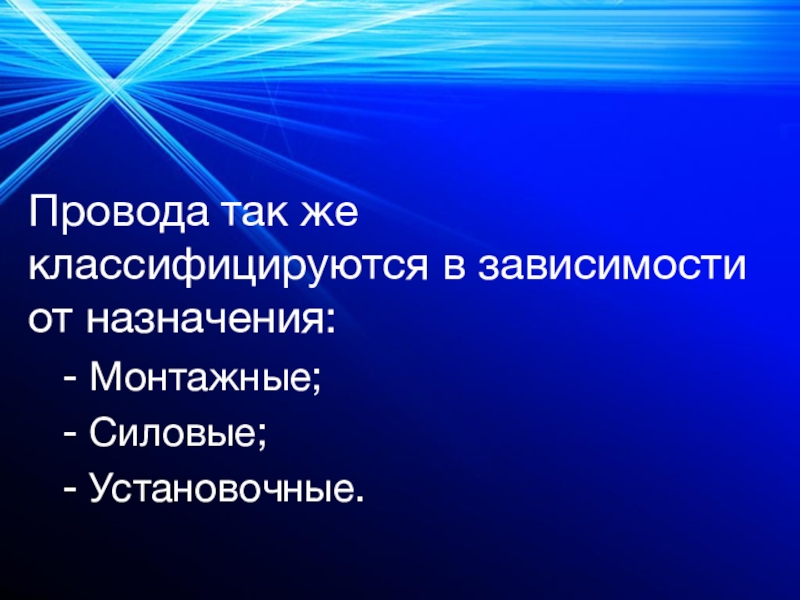

Слайд 17
Провода так же классифицируются в зависимости от назначения:
- Монтажные;
- Силовые;
-
Установочные.

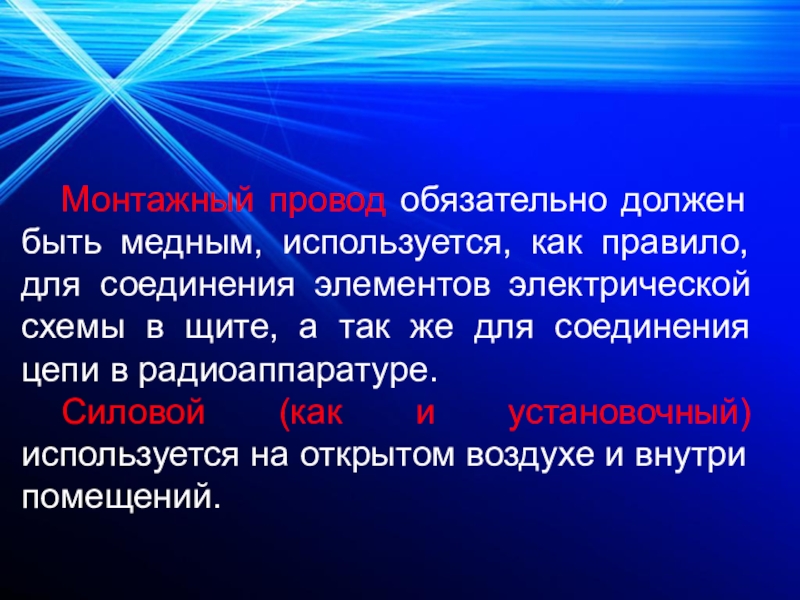

Слайд 18
Монтажный провод обязательно должен быть медным, используется, как правило, для
соединения элементов электрической схемы в щите, а так же для соединения цепи в радиоаппаратуре.
Силовой (как и установочный) используется на открытом воздухе и внутри помещений.
Силовой (как и установочный) используется на открытом воздухе и внутри помещений.

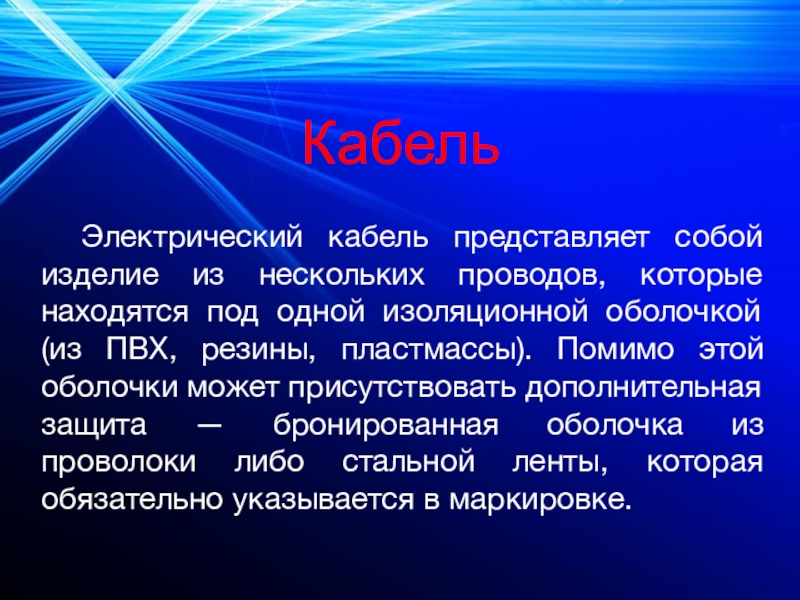

Слайд 19
Электрический кабель представляет собой изделие из нескольких проводов, которые находятся
под одной изоляционной оболочкой (из ПВХ, резины, пластмассы). Помимо этой оболочки может присутствовать дополнительная защита — бронированная оболочка из проволоки либо стальной ленты, которая обязательно указывается в маркировке.
Кабель

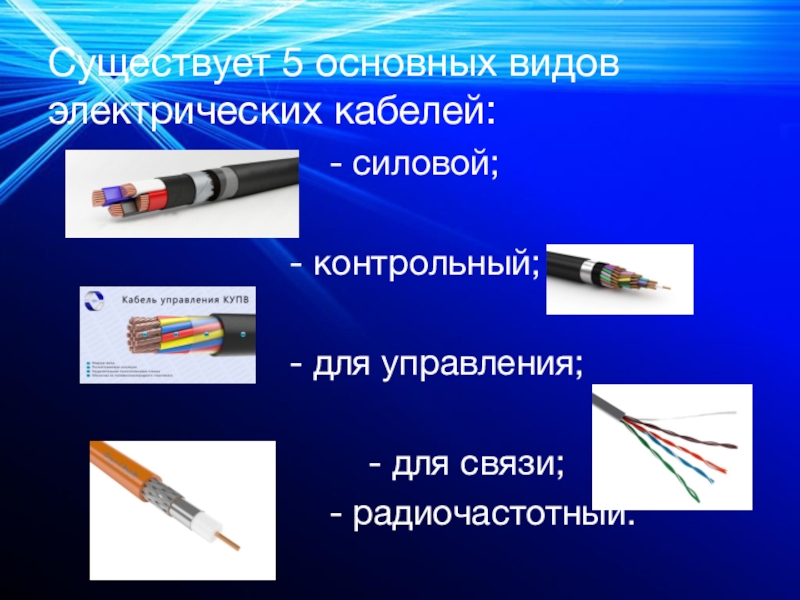

Слайд 20
Существует 5 основных видов электрических кабелей:
- силовой;
- контрольный;
- для управления;
- для связи;
- радиочастотный.
- контрольный;
- для управления;
- для связи;
- радиочастотный.

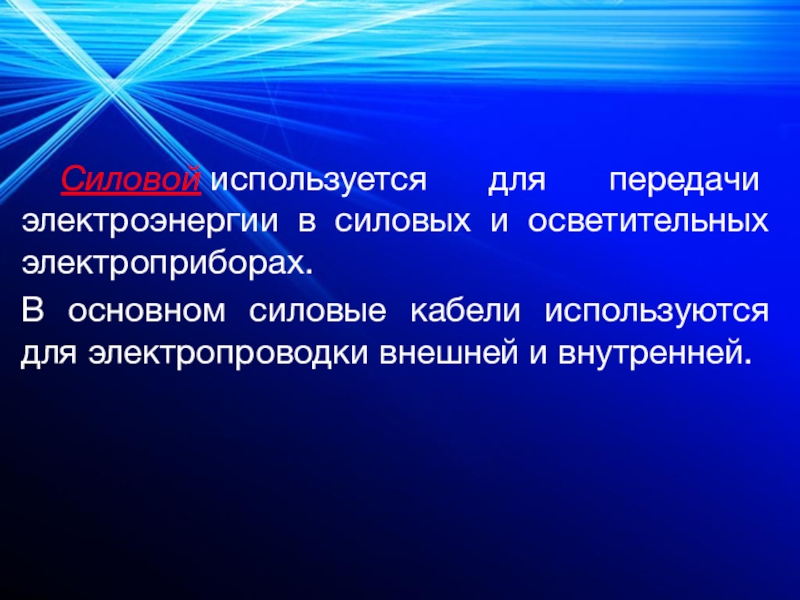

Слайд 21
Силовой используется для передачи электроэнергии в силовых и осветительных электроприборах.
В
основном силовые кабели используются для электропроводки внешней и внутренней.

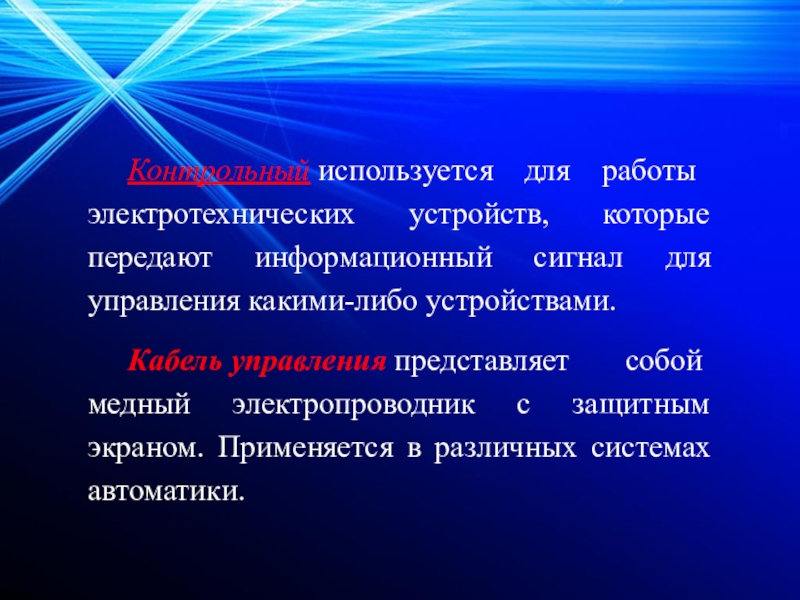

Слайд 22
Контрольный используется для работы электротехнических устройств, которые передают информационный сигнал для
управления какими-либо устройствами.
Кабель управления представляет собой медный электропроводник с защитным экраном. Применяется в различных системах автоматики.
Кабель управления представляет собой медный электропроводник с защитным экраном. Применяется в различных системах автоматики.

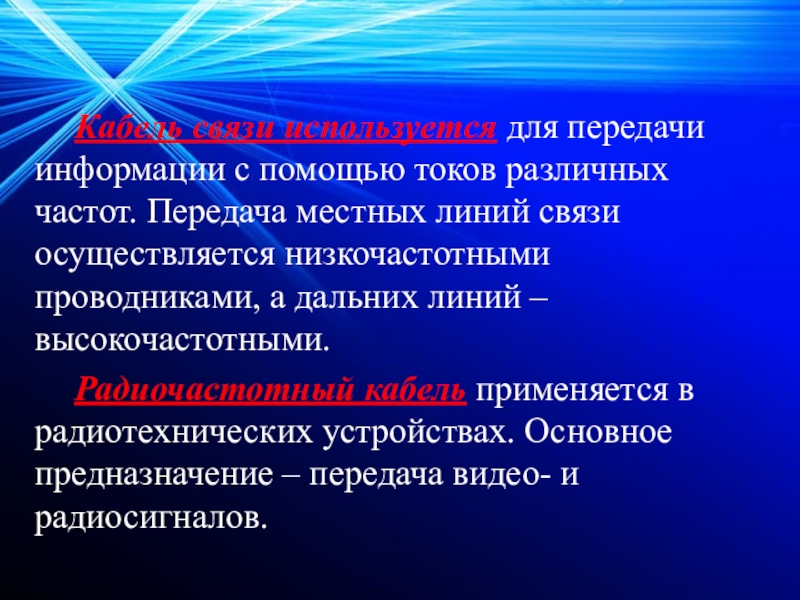

Слайд 23
Кабель связи используется для передачи информации с помощью токов различных частот. Передача
местных линий связи осуществляется низкочастотными проводниками, а дальних линий – высокочастотными.
Радиочастотный кабель применяется в радиотехнических устройствах. Основное предназначение – передача видео- и радиосигналов.
Радиочастотный кабель применяется в радиотехнических устройствах. Основное предназначение – передача видео- и радиосигналов.

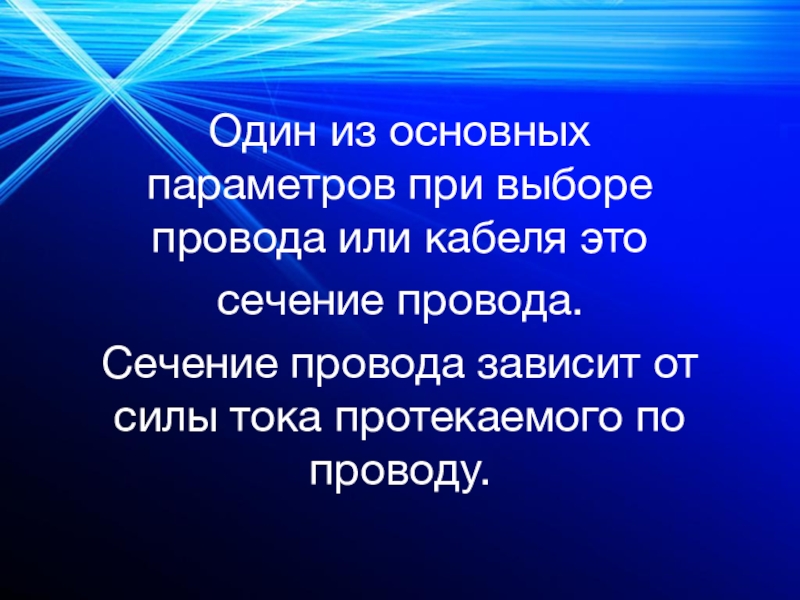

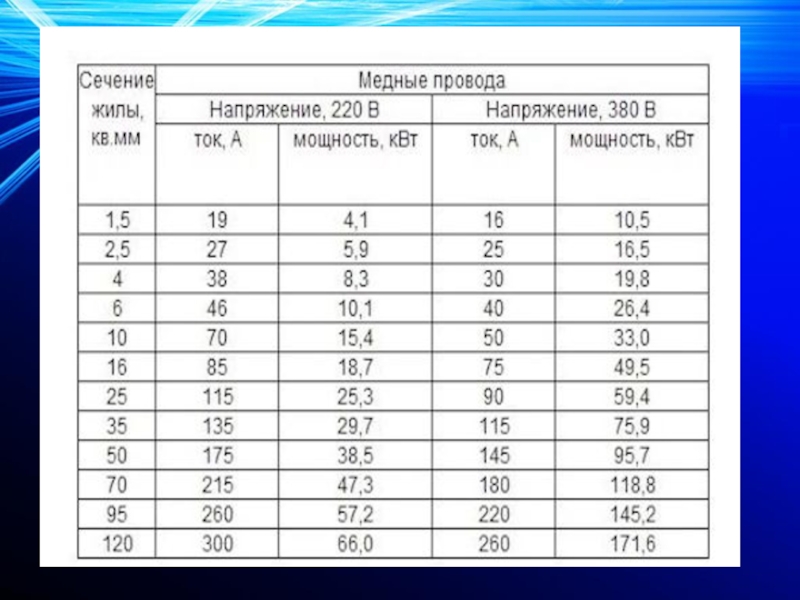

Слайд 24
Один из основных параметров при выборе провода или кабеля это
сечение
провода.
Сечение провода зависит от силы тока протекаемого по проводу.
Сечение провода зависит от силы тока протекаемого по проводу.

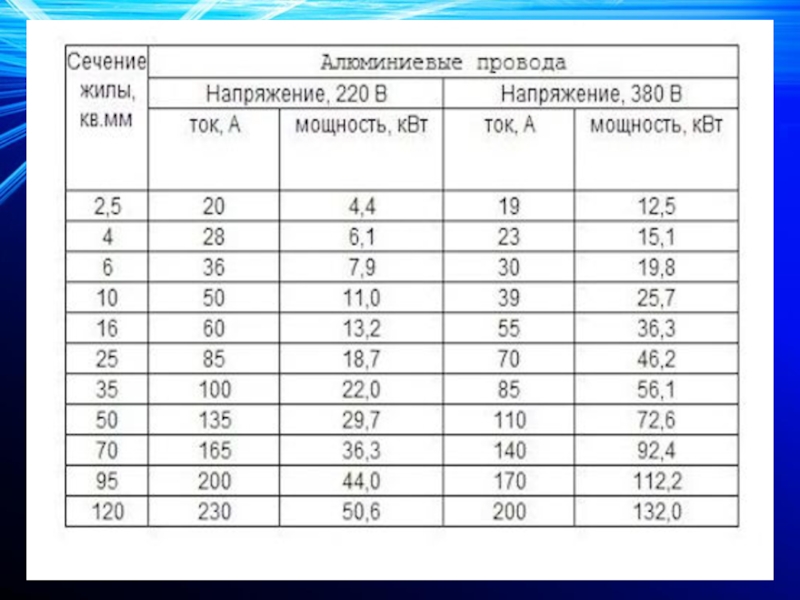

Слайд 25
Один из основных параметров при выборе провода или кабеля это
сечение
провода.
Сечение провода зависит от силы тока протекаемого по проводу.
Сечение провода зависит от силы тока протекаемого по проводу.

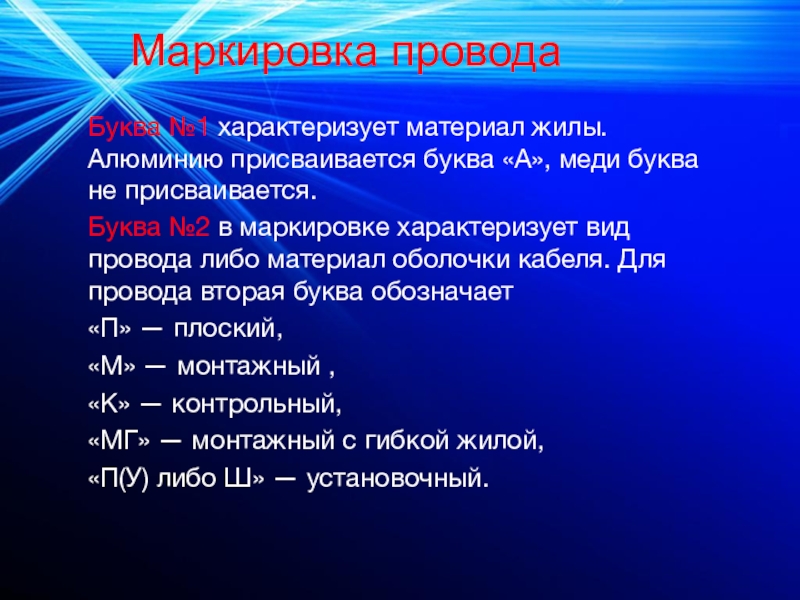

Слайд 28
Буква №1 характеризует материал жилы. Алюминию присваивается буква «А», меди буква
не присваивается.
Буква №2 в маркировке характеризует вид провода либо материал оболочки кабеля. Для провода вторая буква обозначает
«П» — плоский,
«М» — монтажный ,
«К» — контрольный,
«МГ» — монтажный с гибкой жилой,
«П(У) либо Ш» — установочный.
Буква №2 в маркировке характеризует вид провода либо материал оболочки кабеля. Для провода вторая буква обозначает
«П» — плоский,
«М» — монтажный ,
«К» — контрольный,
«МГ» — монтажный с гибкой жилой,
«П(У) либо Ш» — установочный.

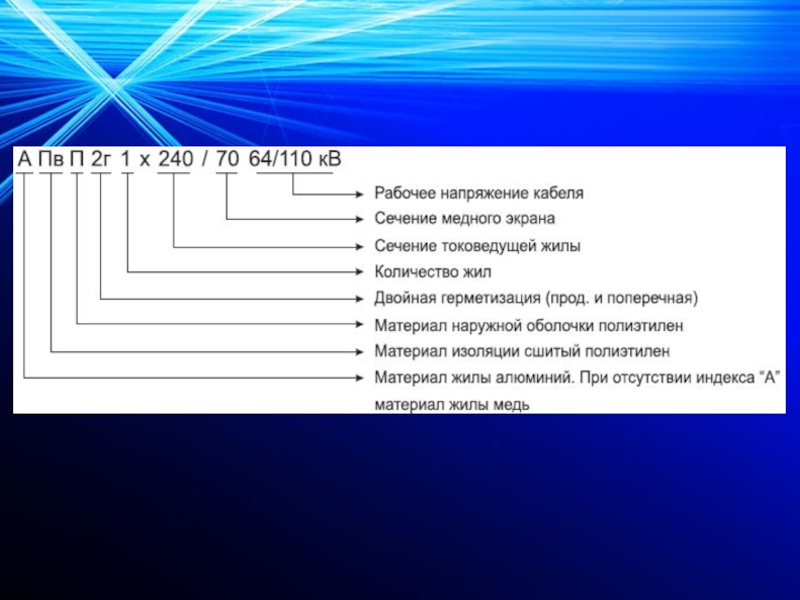

Маркировка провода

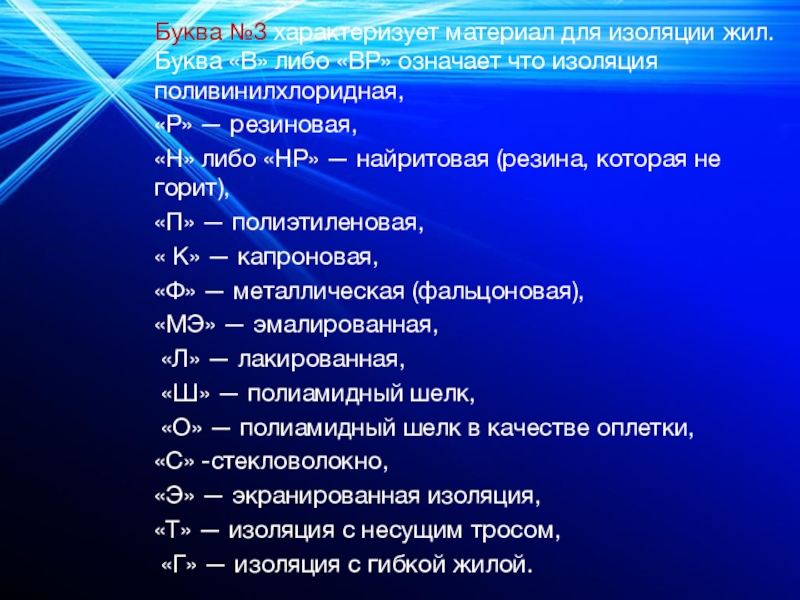

Слайд 29Буква №3 характеризует материал для изоляции жил. Буква «В» либо «ВР»
означает что изоляция поливинилхлоридная,
«Р» — резиновая,
«Н» либо «НР» — найритовая (резина, которая не горит),
«П» — полиэтиленовая,
« К» — капроновая,
«Ф» — металлическая (фальцоновая),
«МЭ» — эмалированная,
«Л» — лакированная,
«Ш» — полиамидный шелк,
«О» — полиамидный шелк в качестве оплетки,
«С» -стекловолокно,
«Э» — экранированная изоляция,
«Т» — изоляция с несущим тросом,
«Г» — изоляция с гибкой жилой.
«Р» — резиновая,
«Н» либо «НР» — найритовая (резина, которая не горит),
«П» — полиэтиленовая,
« К» — капроновая,
«Ф» — металлическая (фальцоновая),
«МЭ» — эмалированная,
«Л» — лакированная,
«Ш» — полиамидный шелк,
«О» — полиамидный шелк в качестве оплетки,
«С» -стекловолокно,
«Э» — экранированная изоляция,
«Т» — изоляция с несущим тросом,
«Г» — изоляция с гибкой жилой.

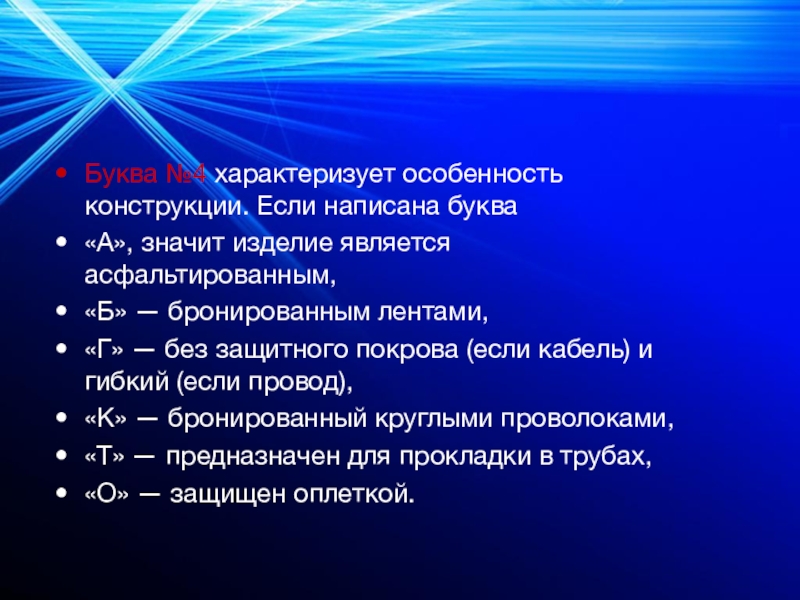

Слайд 30Буква №4 характеризует особенность конструкции. Если написана буква
«А», значит изделие является
асфальтированным,
«Б» — бронированным лентами,
«Г» — без защитного покрова (если кабель) и гибкий (если провод),
«К» — бронированный круглыми проволоками,
«Т» — предназначен для прокладки в трубах,
«О» — защищен оплеткой.
«Б» — бронированным лентами,
«Г» — без защитного покрова (если кабель) и гибкий (если провод),
«К» — бронированный круглыми проволоками,
«Т» — предназначен для прокладки в трубах,
«О» — защищен оплеткой.

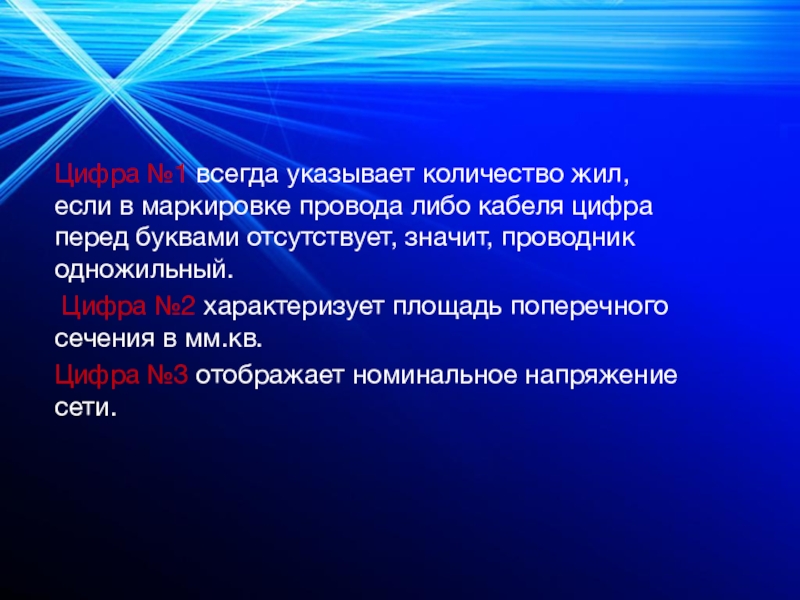

Слайд 31Цифра №1 всегда указывает количество жил, если в маркировке провода либо кабеля
цифра перед буквами отсутствует, значит, проводник одножильный.
Цифра №2 характеризует площадь поперечного сечения в мм.кв.
Цифра №3 отображает номинальное напряжение сети.
Цифра №2 характеризует площадь поперечного сечения в мм.кв.
Цифра №3 отображает номинальное напряжение сети.

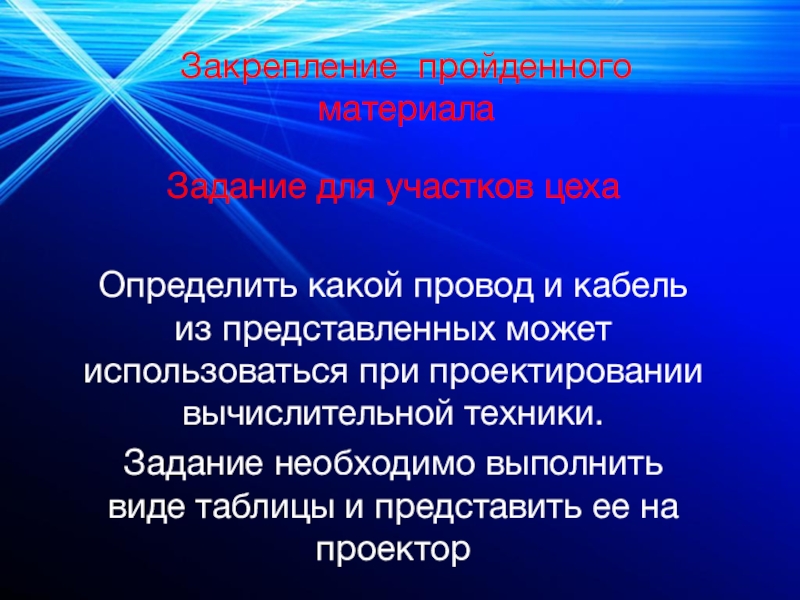

Слайд 33
Задание для участков цеха
Определить какой провод и кабель из представленных
может использоваться при проектировании вычислительной техники.
Задание необходимо выполнить виде таблицы и представить ее на проектор
Задание необходимо выполнить виде таблицы и представить ее на проектор
Закрепление пройденного материала
