Эксплуатация силовых трансформаторов.
Распределительных устройств.

с
ПУЭ и нормами технологического проектирования подстанций.

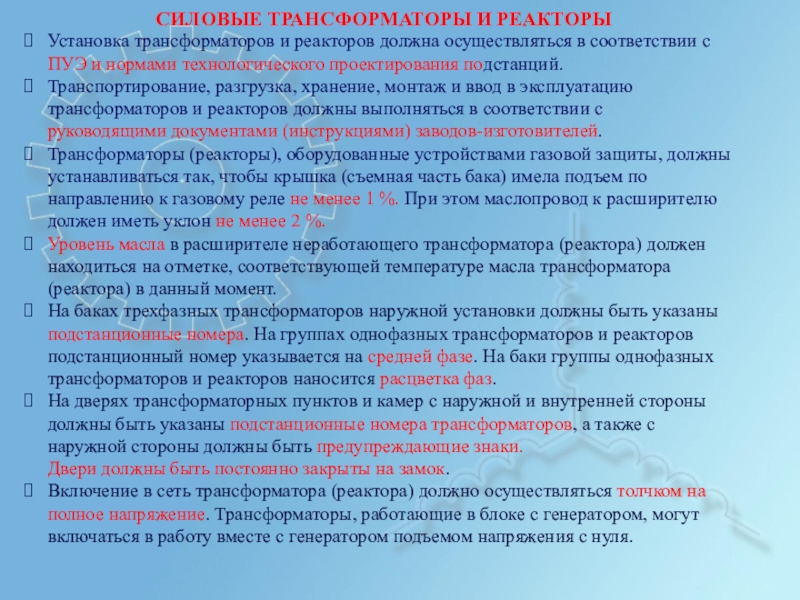

Транспортирование, разгрузка, хранение, монтаж и ввод в эксплуатацию трансформаторов и реакторов должны выполняться в соответствии с руководящими документами (инструкциями) заводов-изготовителей.
Трансформаторы (реакторы), оборудованные устройствами газовой защиты, должны устанавливаться так, чтобы крышка (съемная часть бака) имела подъем по направлению к газовому реле не менее 1 %. При этом маслопровод к расширителю должен иметь уклон не менее 2 %.
Уровень масла в расширителе неработающего трансформатора (реактора) должен находиться на отметке, соответствующей температуре масла трансформатора (реактора) в данный момент.
На баках трехфазных трансформаторов наружной установки должны быть указаны подстанционные номера. На группах однофазных трансформаторов и реакторов подстанционный номер указывается на средней фазе. На баки группы однофазных трансформаторов и реакторов наносится расцветка фаз.
На дверях трансформаторных пунктов и камер с наружной и внутренней стороны должны быть указаны подстанционные номера трансформаторов, а также с наружной стороны должны быть предупреждающие знаки.
Двери должны быть постоянно закрыты на замок.
Включение в сеть трансформатора (реактора) должно осуществляться толчком на полное напряжение. Трансформаторы, работающие в блоке с генератором, могут включаться в работу вместе с генератором подъемом напряжения с нуля.

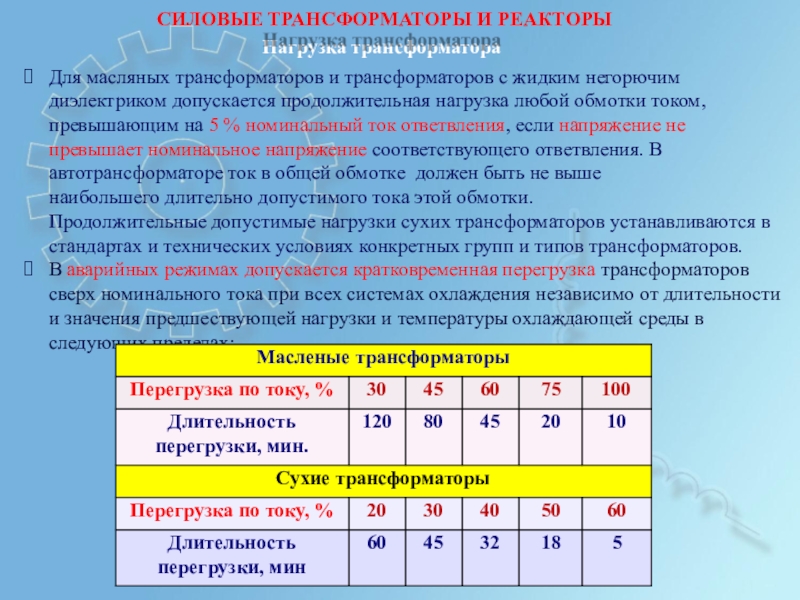

негорючим диэлектриком допускается продолжительная нагрузка любой обмотки током, превышающим на 5 % номинальный ток ответвления, если напряжение не превышает номинальное напряжение соответствующего ответвления. В автотрансформаторе ток в общей обмотке должен быть не выше наибольшего длительно допустимого тока этой обмотки.
Продолжительные допустимые нагрузки сухих трансформаторов устанавливаются в стандартах и технических условиях конкретных групп и типов трансформаторов.
В аварийных режимах допускается кратковременная перегрузка трансформаторов сверх номинального тока при всех системах охлаждения независимо от длительности и значения предшествующей нагрузки и температуры охлаждающей среды в следующих пределах:

производиться в следующие сроки:
главных понижающих трансформаторов подстанций с постоянным дежурством персонала - 1 раз в сутки;
остальных трансформаторов электроустановок с постоянным и без постоянного
дежурства персонала - 1 раз в месяц;
на трансформаторных пунктах - не реже 1 раза в месяц.
Внеочередные осмотры трансформаторов (реакторов) производятся:
после неблагоприятных погодных воздействий (гроза, резкое изменение температуры, сильный ветер и др.);
при работе газовой защиты на сигнал, а также при отключении трансформатора (реактора) газовой или (и) дифференциальной защитой.
Трансформатор (реактор) должен быть аварийно выведен из работы при:
сильном неравномерном шуме и потрескивании внутри трансформатора;
ненормальном и постоянно возрастающем нагреве трансформатора при нагрузке ниже номинальной и нормальной работе устройств охлаждения;
выбросе масла из расширителя или разрыве диафрагмы выхлопной трубы;
течи масла с понижением его уровня ниже уровня масломерного стекла.
Трансформаторы выводятся из работы также при необходимости немедленной замены масла по результатам лабораторных анализов.
На каждой трансформаторной подстанции 10/0,4 кВ, находящейся за территорией Потребителя,
должно быть нанесено ее наименование, адрес и телефон владельца.

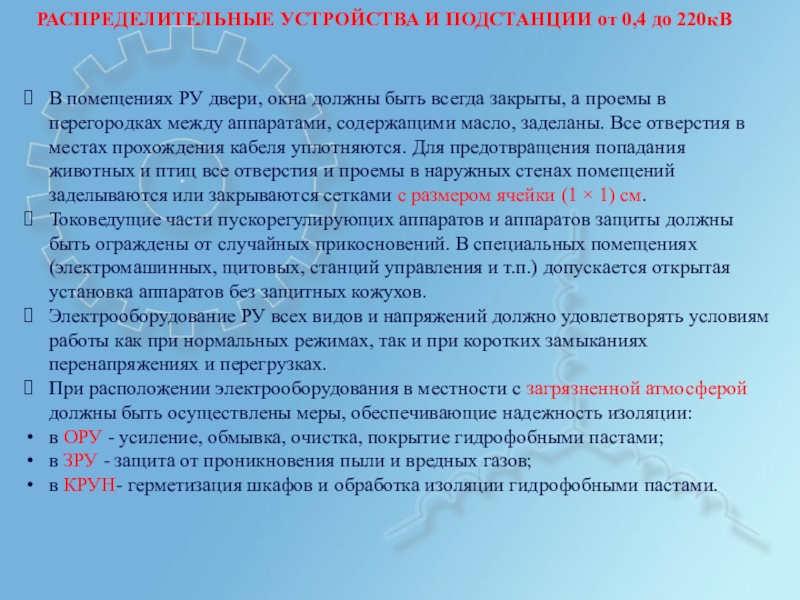

окна должны быть всегда закрыты, а проемы в перегородках между аппаратами, содержащими масло, заделаны. Все отверстия в местах прохождения кабеля уплотняются. Для предотвращения попадания животных и птиц все отверстия и проемы в наружных стенах помещений заделываются или закрываются сетками с размером ячейки (1 × 1) см.
Токоведущие части пускорегулирующих аппаратов и аппаратов защиты должны быть ограждены от случайных прикосновений. В специальных помещениях (электромашинных, щитовых, станций управления и т.п.) допускается открытая установка аппаратов без защитных кожухов.
Электрооборудование РУ всех видов и напряжений должно удовлетворять условиям работы как при нормальных режимах, так и при коротких замыканиях перенапряжениях и перегрузках.
При расположении электрооборудования в местности с загрязненной атмосферой должны быть осуществлены меры, обеспечивающие надежность изоляции:
в ОРУ - усиление, обмывка, очистка, покрытие гидрофобными пастами;
в ЗРУ - защита от проникновения пыли и вредных газов;
в КРУН- герметизация шкафов и обработка изоляции гидрофобными пастами.

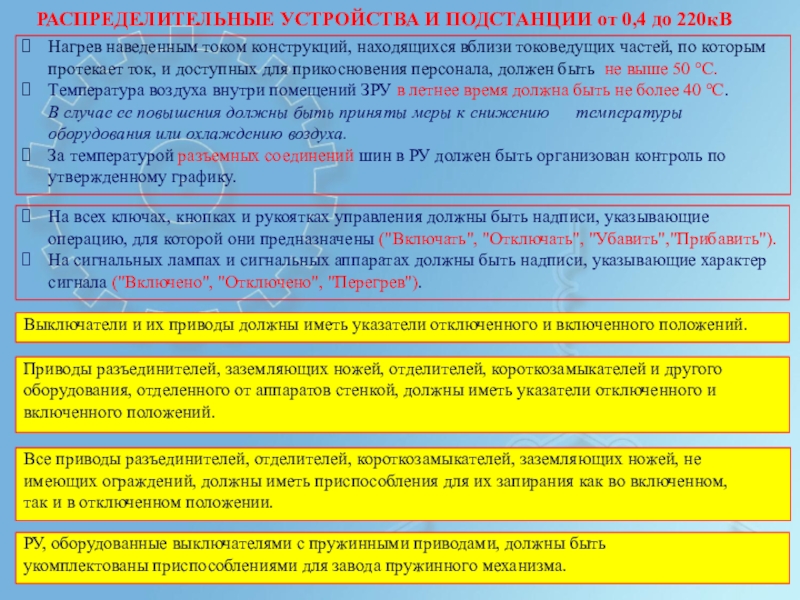

находящихся вблизи токоведущих частей, по которым протекает ток, и доступных для прикосновения персонала, должен быть не выше 50 °С.
Температура воздуха внутри помещений ЗРУ в летнее время должна быть не более 40 °С.
В случае ее повышения должны быть приняты меры к снижению температуры оборудования или охлаждению воздуха.
За температурой разъемных соединений шин в РУ должен быть организован контроль по
утвержденному графику.

На всех ключах, кнопках и рукоятках управления должны быть надписи, указывающие
операцию, для которой они предназначены ("Включать", "Отключать", "Убавить","Прибавить").
На сигнальных лампах и сигнальных аппаратах должны быть надписи, указывающие характер сигнала ("Включено", "Отключено", "Перегрев").

Выключатели и их приводы должны иметь указатели отключенного и включенного положений.

Приводы разъединителей, заземляющих ножей, отделителей, короткозамыкателей и другого оборудования, отделенного от аппаратов стенкой, должны иметь указатели отключенного и включенного положений.

Все приводы разъединителей, отделителей, короткозамыкателей, заземляющих ножей, не имеющих ограждений, должны иметь приспособления для их запирания как во включенном, так и в отключенном положении.

РУ, оборудованные выключателями с пружинными приводами, должны быть укомплектованы приспособлениями для завода пружинного механизма.

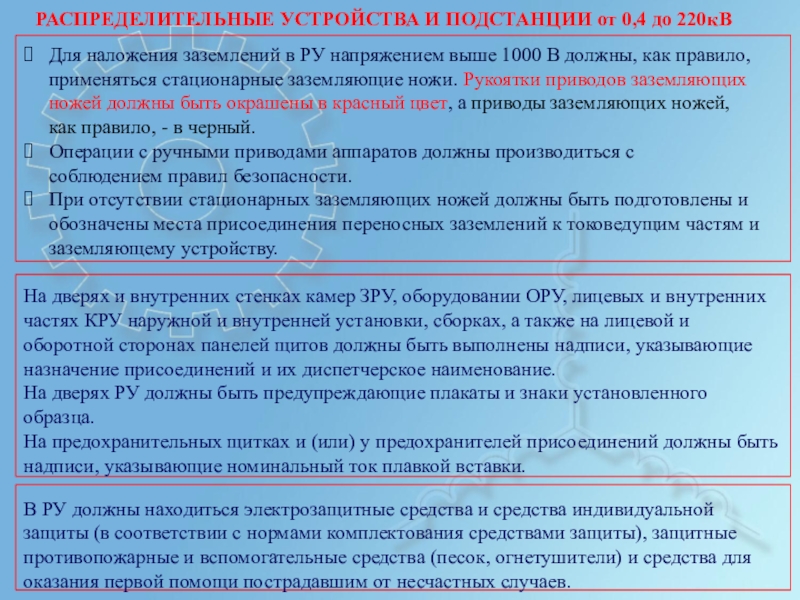

РУ напряжением выше 1000 В должны, как правило, применяться стационарные заземляющие ножи. Рукоятки приводов заземляющих ножей должны быть окрашены в красный цвет, а приводы заземляющих ножей, как правило, - в черный.
Операции с ручными приводами аппаратов должны производиться с соблюдением правил безопасности.
При отсутствии стационарных заземляющих ножей должны быть подготовлены и обозначены места присоединения переносных заземлений к токоведущим частям и заземляющему устройству.

На дверях и внутренних стенках камер ЗРУ, оборудовании ОРУ, лицевых и внутренних частях КРУ наружной и внутренней установки, сборках, а также на лицевой и оборотной сторонах панелей щитов должны быть выполнены надписи, указывающие назначение присоединений и их диспетчерское наименование.
На дверях РУ должны быть предупреждающие плакаты и знаки установленного образца.
На предохранительных щитках и (или) у предохранителей присоединений должны быть
надписи, указывающие номинальный ток плавкой вставки.

В РУ должны находиться электрозащитные средства и средства индивидуальной защиты (в соответствии с нормами комплектования средствами защиты), защитные противопожарные и вспомогательные средства (песок, огнетушители) и средства для оказания первой помощи пострадавшим от несчастных случаев.

должен проводиться:
На объектах с постоянным дежурством персонала - не реже 1 раза в 1 сутки;
в темное время суток для выявления разрядов, коронирования - не реже 1 раза в месяц;
На объектах без постоянного дежурства персонала - не реже 1 раза в месяц,
а в трансформаторных и распределительных пунктах - не реже 1 раза в 6 месяцев.
При неблагоприятной погоде (сильный туман, мокрый снег, гололед и т.п.) или сильном загрязнении на ОРУ должны быть организованы дополнительные осмотры.
Обо всех замеченных неисправностях должны быть произведены записи в журнал дефектов и неполадок на оборудовании и, кроме того, информация о них должна быть сообщена ответственному за электрохозяйство.
Замеченные неисправности должны устраняться в кратчайший срок.

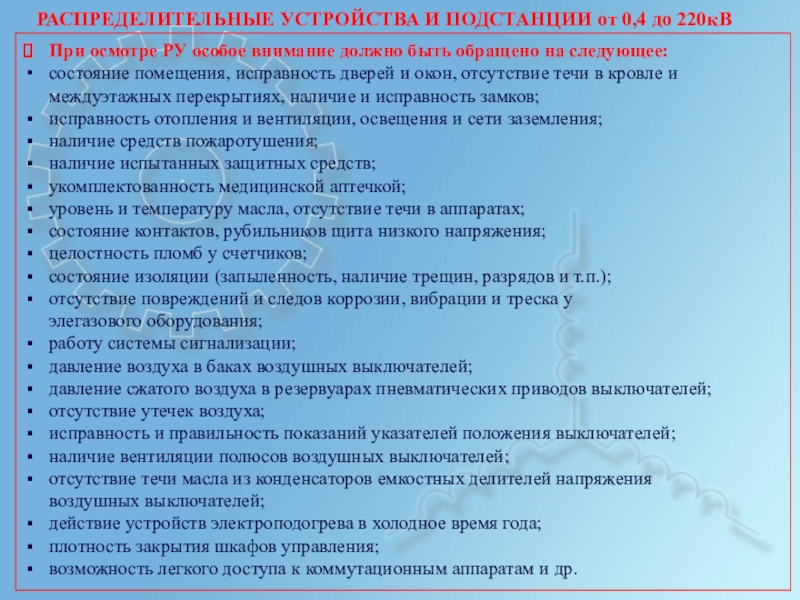

внимание должно быть обращено на следующее:
состояние помещения, исправность дверей и окон, отсутствие течи в кровле и междуэтажных перекрытиях, наличие и исправность замков;
исправность отопления и вентиляции, освещения и сети заземления;
наличие средств пожаротушения;
наличие испытанных защитных средств;
укомплектованность медицинской аптечкой;
уровень и температуру масла, отсутствие течи в аппаратах;
состояние контактов, рубильников щита низкого напряжения;
целостность пломб у счетчиков;
состояние изоляции (запыленность, наличие трещин, разрядов и т.п.);
отсутствие повреждений и следов коррозии, вибрации и треска у элегазового оборудования;
работу системы сигнализации;
давление воздуха в баках воздушных выключателей;
давление сжатого воздуха в резервуарах пневматических приводов выключателей;
отсутствие утечек воздуха;
исправность и правильность показаний указателей положения выключателей;
наличие вентиляции полюсов воздушных выключателей;
отсутствие течи масла из конденсаторов емкостных делителей напряжения воздушных выключателей;
действие устройств электроподогрева в холодное время года;
плотность закрытия шкафов управления;
возможность легкого доступа к коммутационным аппаратам и др.
