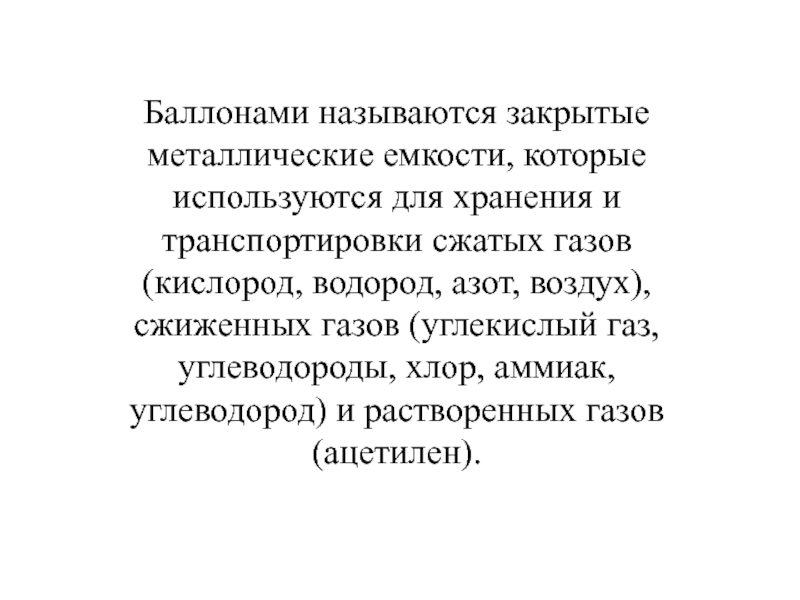

Баллонами называются закрытые металлические емкости, которые используются для хранения и транспортировки сжатых газов (кислород, водород, азот, воздух), сжиженных газов (углекислый газ, углеводороды, хлор, аммиак, углеводород) и растворенных газов (ацетилен).

Слайд 1Правила эксплуатации газовых баллонов

Правила эксплуатации газовых баллонов

Слайд 2Баллонами называются закрытые металлические емкости, которые используются для хранения и транспортировки

сжатых газов (кислород, водород, азот, воздух), сжиженных газов (углекислый газ, углеводороды, хлор, аммиак, углеводород) и растворенных газов (ацетилен).
Баллонами называются закрытые металлические емкости, которые используются для хранения и транспортировки сжатых газов (кислород, водород, азот, воздух),

Слайд 3Опасности

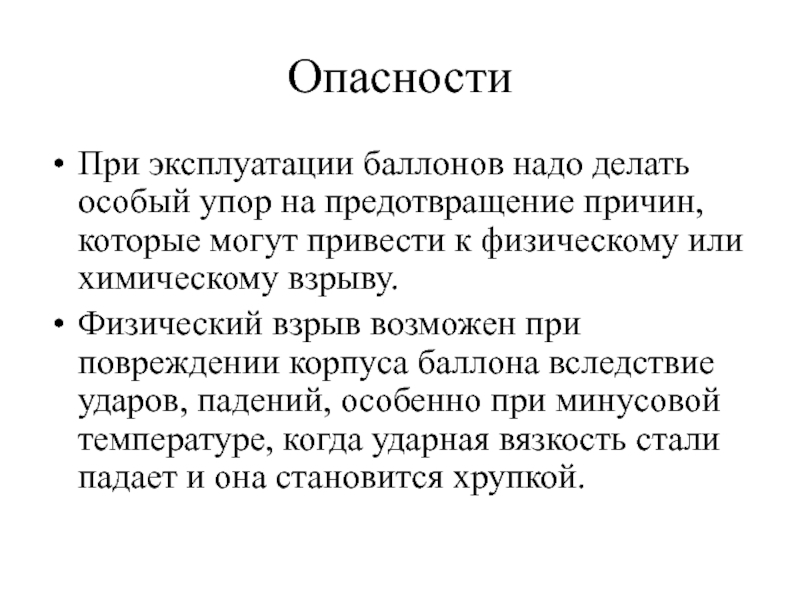

При эксплуатации баллонов надо делать особый упор на предотвращение причин, которые

могут привести к физическому или химическому взрыву.
Физический взрыв возможен при повреждении корпуса баллона вследствие ударов, падений, особенно при минусовой температуре, когда ударная вязкость стали падает и она становится хрупкой.
ОпасностиПри эксплуатации баллонов надо делать особый упор на предотвращение причин, которые могут привести к физическому или химическому

Слайд 4Опасности

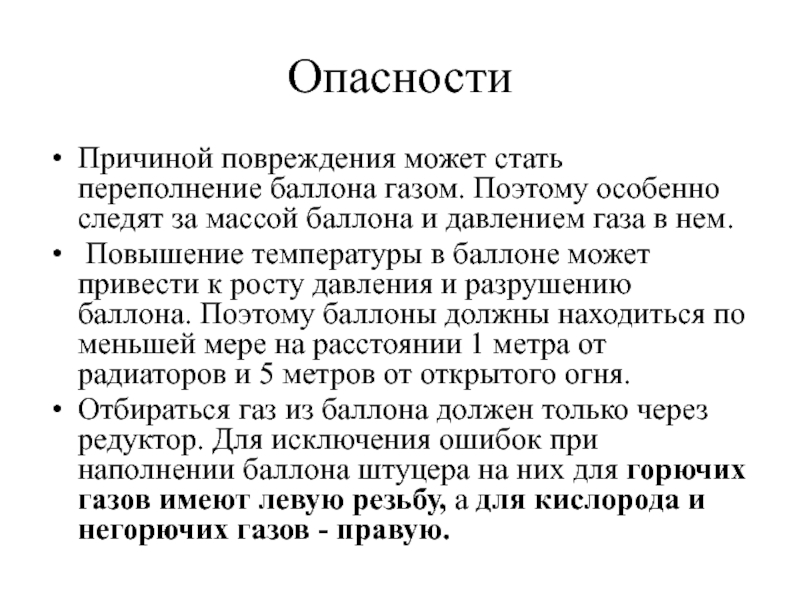

Причиной повреждения может стать переполнение баллона газом. Поэтому особенно следят за

массой баллона и давлением газа в нем.
Повышение температуры в баллоне может привести к росту давления и разрушению баллона. Поэтому баллоны должны находиться по меньшей мере на расстоянии 1 метра от радиаторов и 5 метров от открытого огня.
Отбираться газ из баллона должен только через редуктор. Для исключения ошибок при наполнении баллона штуцера на них для горючих газов имеют левую резьбу, а для кислорода и негорючих газов - правую.
ОпасностиПричиной повреждения может стать переполнение баллона газом. Поэтому особенно следят за массой баллона и давлением газа в

Слайд 5Опасности

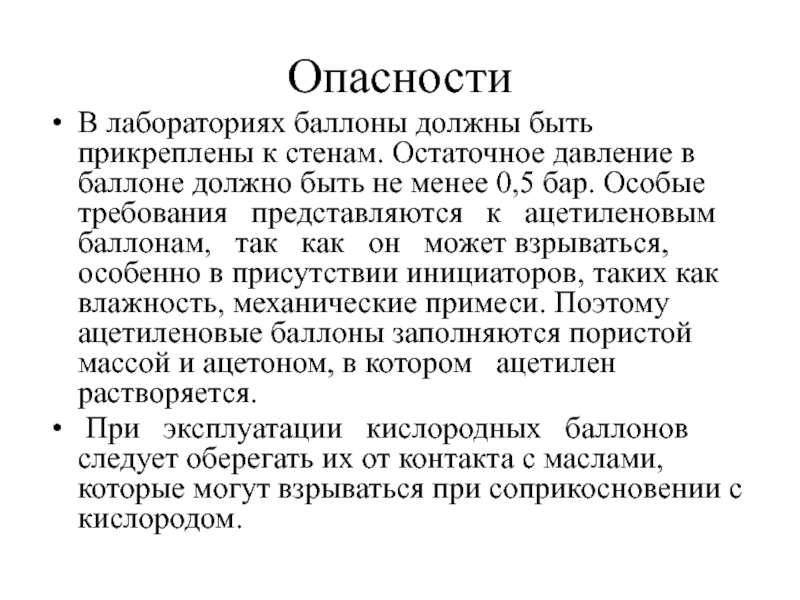

В лабораториях баллоны должны быть прикреплены к стенам. Остаточное давление в

баллоне должно быть не менее 0,5 бар. Особые требования представляются к ацетиленовым баллонам, так как он может взрываться, особенно в присутствии инициаторов, таких как влажность, механические примеси. Поэтому ацетиленовые баллоны заполняются пористой массой и ацетоном, в котором ацетилен растворяется.
При эксплуатации кислородных баллонов следует оберегать их от контакта с маслами, которые могут взрываться при соприкосновении с кислородом.
ОпасностиВ лабораториях баллоны должны быть прикреплены к стенам. Остаточное давление в баллоне должно быть не менее 0,5

Слайд 6Перевозка и хранение

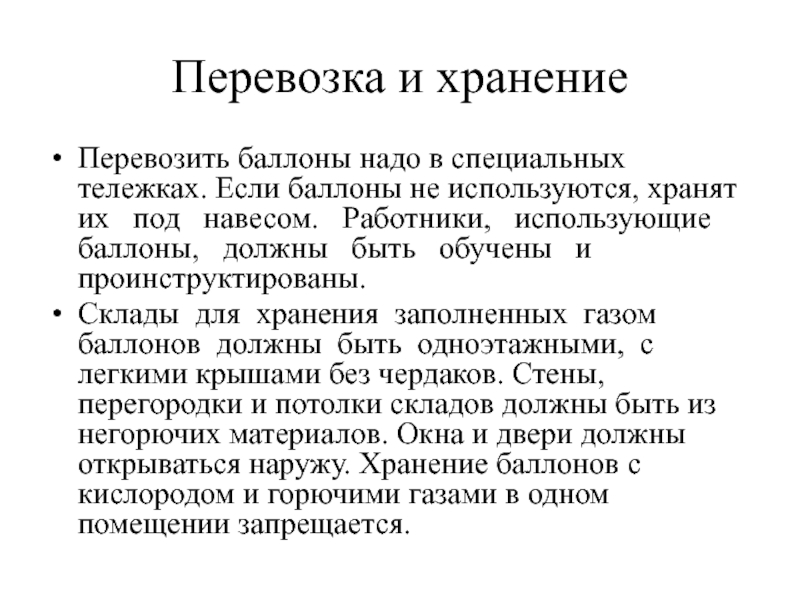

Перевозить баллоны надо в специальных тележках. Если баллоны не

используются, хранят их под навесом. Работники, использующие баллоны, должны быть обучены и проинструктированы.
Склады для хранения заполненных газом баллонов должны быть одноэтажными, с легкими крышами без чердаков. Стены, перегородки и потолки складов должны быть из негорючих материалов. Окна и двери должны открываться наружу. Хранение баллонов с кислородом и горючими газами в одном помещении запрещается.
Перевозка и хранениеПеревозить баллоны надо в специальных тележках. Если баллоны не используются, хранят их  под

Слайд 7Перевозка и хранение

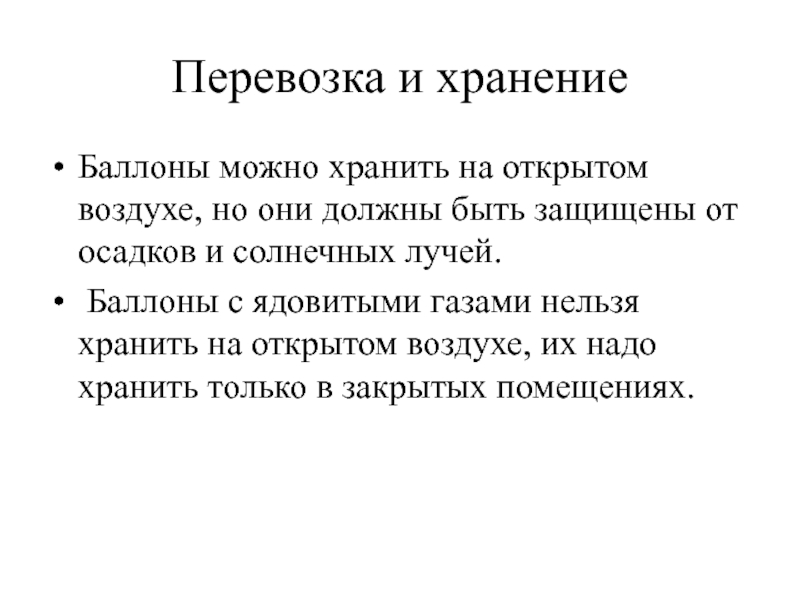

Баллоны можно хранить на открытом воздухе, но они должны

быть защищены от осадков и солнечных лучей.
Баллоны с ядовитыми газами нельзя хранить на открытом воздухе, их надо хранить только в закрытых помещениях.
Перевозка и хранениеБаллоны можно хранить на открытом воздухе, но они должны быть защищены от осадков и солнечных

Слайд 8Маркировка

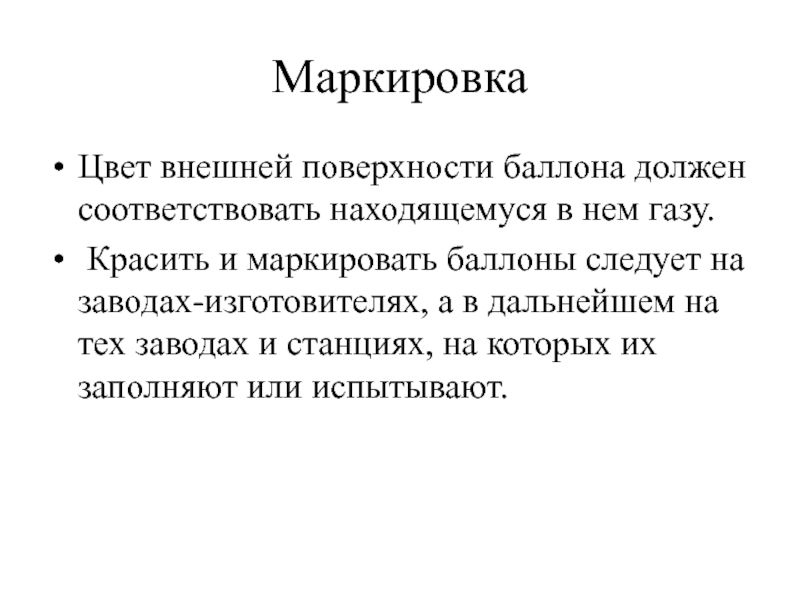

Цвет внешней поверхности баллона должен соответствовать находящемуся в нем газу.
Красить

и маркировать баллоны следует на заводах-изготовителях, а в дальнейшем на тех заводах и станциях, на которых их заполняют или испытывают.
МаркировкаЦвет внешней поверхности баллона должен соответствовать находящемуся в нем газу. Красить и маркировать баллоны следует на заводах-изготовителях,

Слайд 9Маркировка

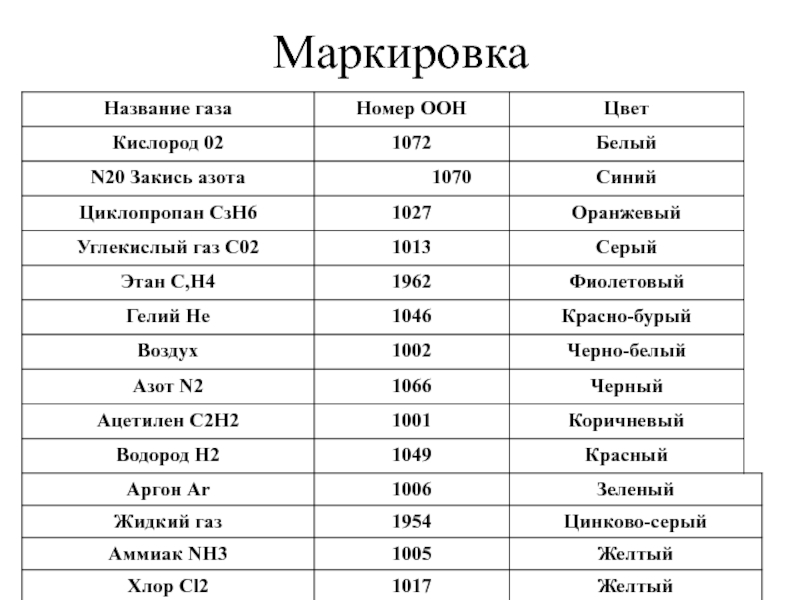

Маркировка

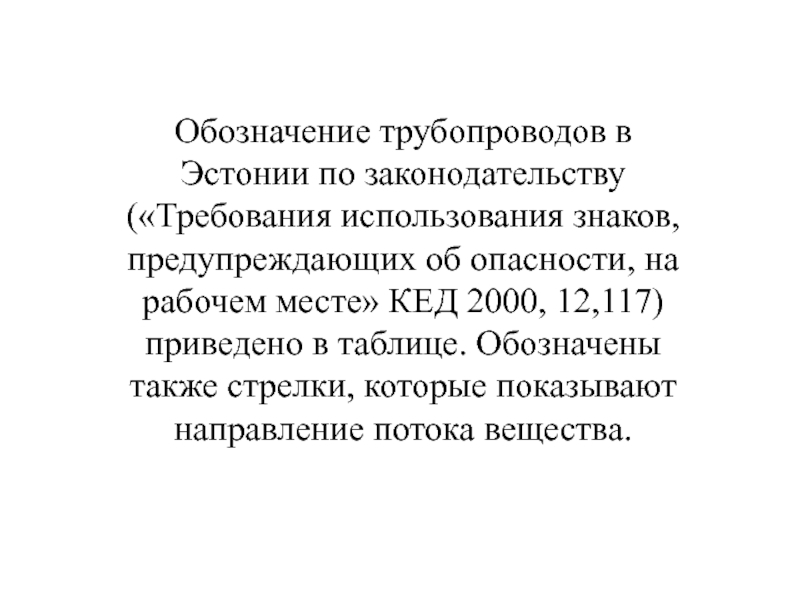

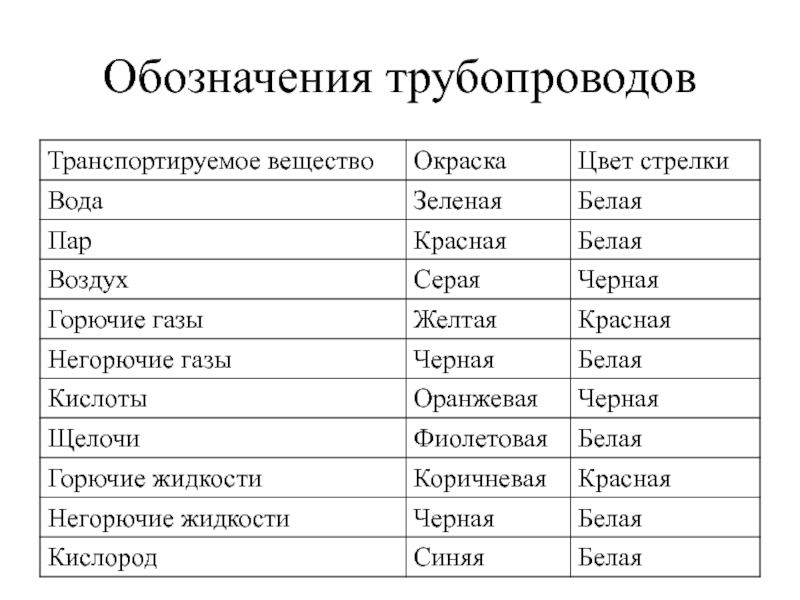

Слайд 10Обозначение трубопроводов в Эстонии по законодательству («Требования использования знаков, предупреждающих об

опасности, на рабочем месте» КЕД 2000, 12,117) приведено в таблице. Обозначены также стрелки, которые показывают направление потока вещества.
Обозначение трубопроводов в Эстонии по законодательству («Требования использования знаков, предупреждающих об опасности, на рабочем месте» КЕД 2000,

Слайд 11Обозначения трубопроводов

Обозначения трубопроводов

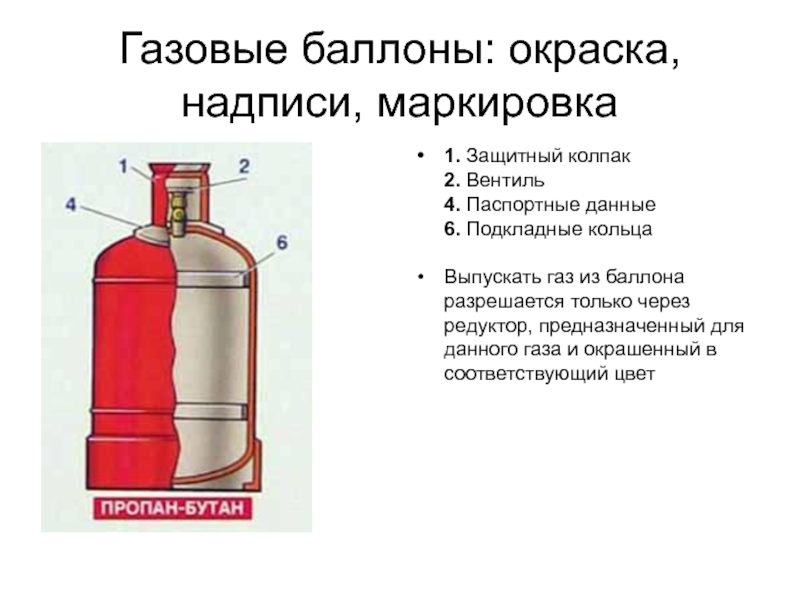

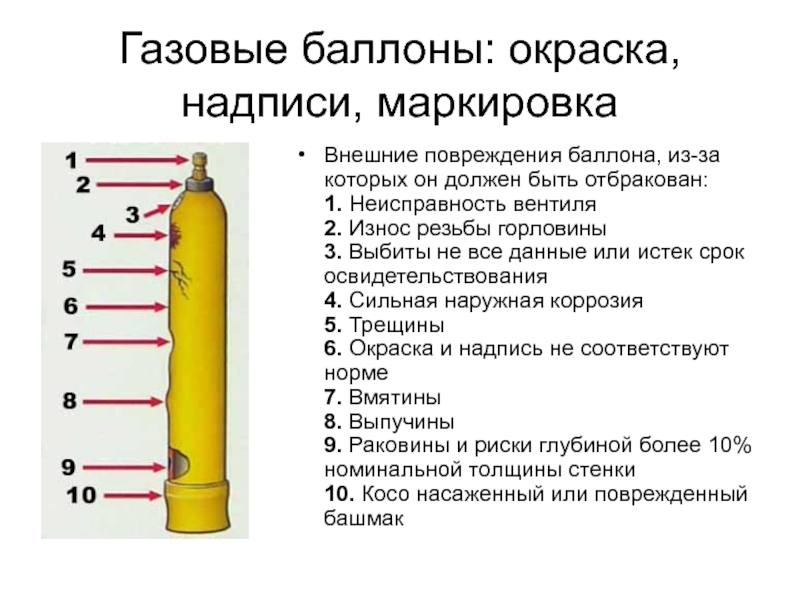

Слайд 12Газовые баллоны: окраска, надписи, маркировка

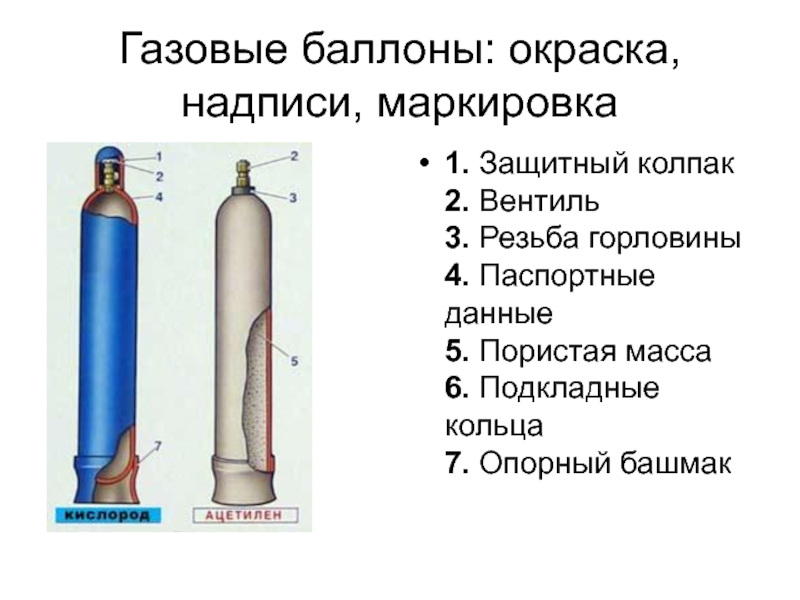

1. Защитный колпак 2. Вентиль 3. Резьба горловины 4.

Паспортные данные 5. Пористая масса 6. Подкладные кольца 7. Опорный башмак
Газовые баллоны: окраска, надписи, маркировка 1. Защитный колпак 2. Вентиль 3. Резьба горловины 4. Паспортные данные 5.

Слайд 13Газовые баллоны: окраска, надписи, маркировка
1. Защитный колпак 2. Вентиль 4. Паспортные данные 6.

Подкладные кольца
Выпускать газ из баллона разрешается только через редуктор, предназначенный для данного газа и окрашенный в соответствующий цвет

Газовые баллоны: окраска, надписи, маркировка 1. Защитный колпак 2. Вентиль 4. Паспортные данные 6. Подкладные кольца Выпускать

Слайд 14Газовые баллоны: окраска, надписи, маркировка

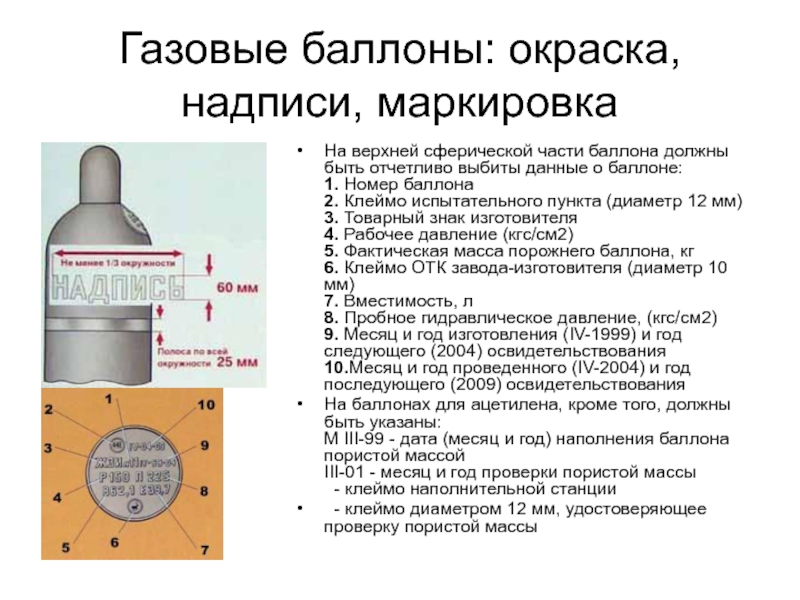

На верхней сферической части баллона должны

быть отчетливо выбиты данные о баллоне: 1. Номер баллона 2. Клеймо испытательного пункта (диаметр 12 мм) 3. Товарный знак изготовителя 4. Рабочее давление (кгс/см2) 5. Фактическая масса порожнего баллона, кг 6. Клеймо ОТК завода-изготовителя (диаметр 10 мм) 7. Вместимость, л 8. Пробное гидравлическое давление, (кгс/см2) 9. Месяц и год изготовления (IV-1999) и год следующего (2004) освидетельствования 10.Месяц и год проведенного (IV-2004) и год последующего (2009) освидетельствования
На баллонах для ацетилена, кроме того, должны быть указаны: М III-99 - дата (месяц и год) наполнения баллона пористой массой III-01 - месяц и год проверки пористой массы - клеймо наполнительной станции
- клеймо диаметром 12 мм, удостоверяющее проверку пористой массы
Газовые баллоны: окраска, надписи, маркировка На верхней сферической части баллона должны быть отчетливо выбиты данные о баллоне:

Слайд 15Газовые баллоны: окраска, надписи, маркировка
Внешние повреждения баллона, из-за которых он

должен быть отбракован: 1. Неисправность вентиля 2. Износ резьбы горловины 3. Выбиты не все данные или истек срок освидетельствования 4. Сильная наружная коррозия 5. Трещины 6. Окраска и надпись не соответствуют норме 7. Вмятины 8. Выпучины 9. Раковины и риски глубиной более 10% номинальной толщины стенки 10. Косо насаженный или поврежденный башмак
Газовые баллоны: окраска, надписи, маркировка Внешние повреждения баллона, из-за которых он должен быть отбракован: 1. Неисправность вентиля

Слайд 16Баллоны не допускаются к использованию, если:

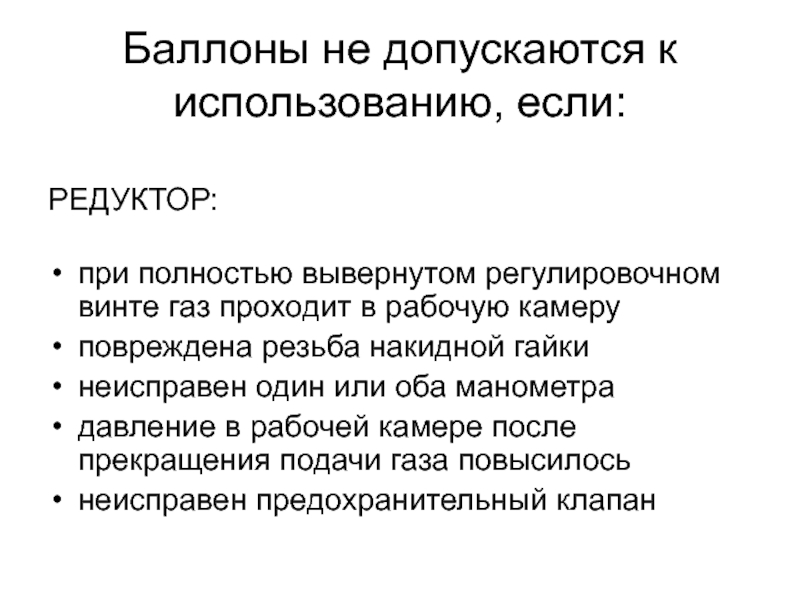

РЕДУКТОР:
при полностью вывернутом регулировочном винте газ

проходит в рабочую камеру
повреждена резьба накидной гайки
неисправен один или оба манометра
давление в рабочей камере после прекращения подачи газа повысилось
неисправен предохранительный клапан

Баллоны не допускаются к использованию, если:РЕДУКТОР: при полностью вывернутом регулировочном винте газ проходит в рабочую камеру повреждена

Слайд 17Баллоны не допускаются к использованию, если:

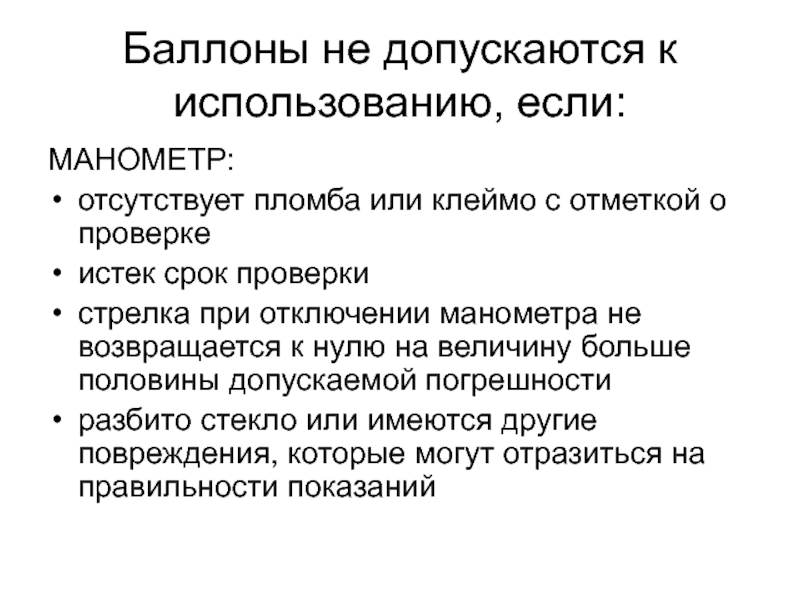

МАНОМЕТР:
отсутствует пломба или клеймо с

отметкой о проверке
истек срок проверки
стрелка при отключении манометра не возвращается к нулю на величину больше половины допускаемой погрешности
разбито стекло или имеются другие повреждения, которые могут отразиться на правильности показаний



Баллоны не допускаются к использованию, если:МАНОМЕТР: отсутствует пломба или клеймо с отметкой о проверке истек срок проверки

Слайд 18Баллоны не допускаются к использованию, если:

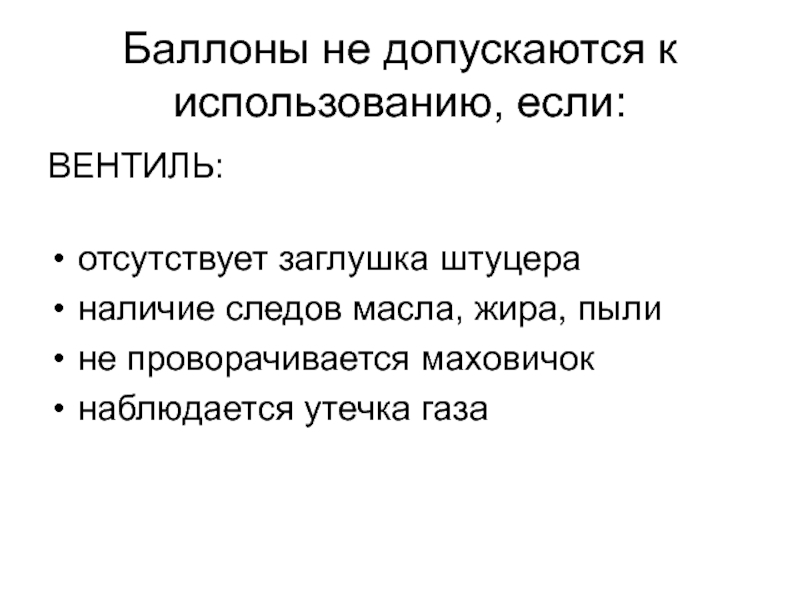

ВЕНТИЛЬ:
отсутствует заглушка штуцера
наличие следов масла,

жира, пыли
не проворачивается маховичок
наблюдается утечка газа



Баллоны не допускаются к использованию, если:ВЕНТИЛЬ: отсутствует заглушка штуцера наличие следов масла, жира, пыли не проворачивается маховичок

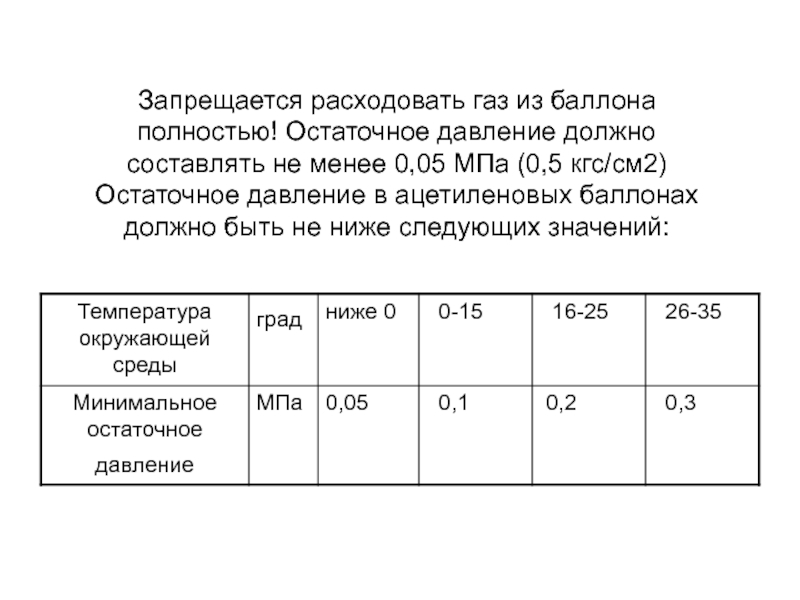

Слайд 19Запрещается расходовать газ из баллона полностью! Остаточное давление должно составлять не

менее 0,05 МПа (0,5 кгс/см2)
Остаточное давление в ацетиленовых баллонах должно быть не ниже следующих значений:
Запрещается расходовать газ из баллона полностью! Остаточное давление должно составлять не менее 0,05 МПа (0,5 кгс/см2)Остаточное давление

Слайд 20Надписи на баллонах

Надписи на баллонах

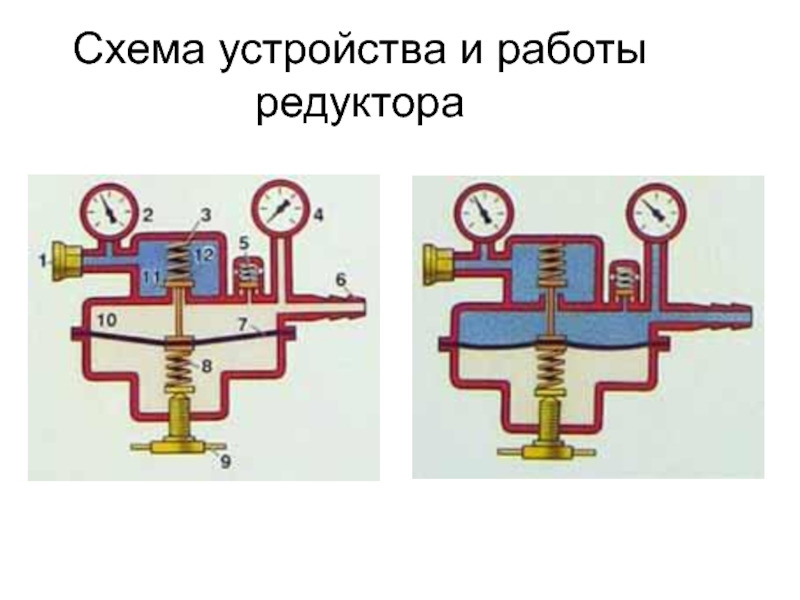

Слайд 21Схема устройства и работы редуктора

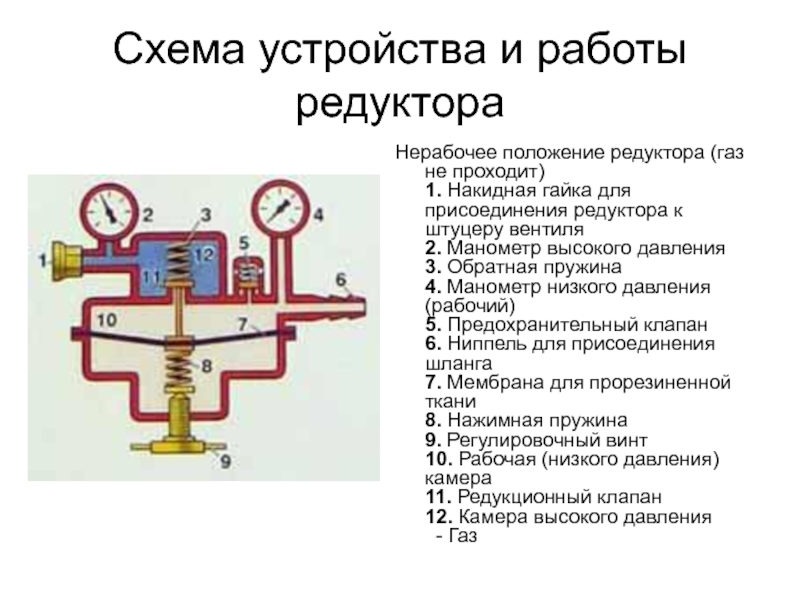

Нерабочее положение редуктора (газ не проходит) 1.

Накидная гайка для присоединения редуктора к штуцеру вентиля 2. Манометр высокого давления 3. Обратная пружина 4. Манометр низкого давления (рабочий) 5. Предохранительный клапан 6. Ниппель для присоединения шланга 7. Мембрана для прорезиненной ткани 8. Нажимная пружина 9. Регулировочный винт 10. Рабочая (низкого давления) камера 11. Редукционный клапан 12. Камера высокого давления - Газ
Схема устройства и работы редуктора Нерабочее положение редуктора (газ не проходит) 1. Накидная гайка для присоединения редуктора

Слайд 22Схема устройства и работы редуктора

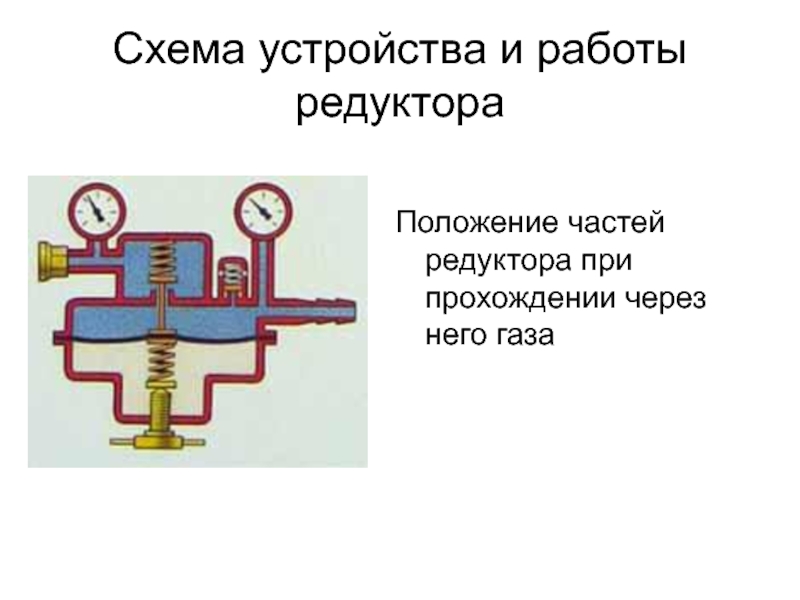

Положение частей редуктора при прохождении через

него газа
Схема устройства и работы редуктора Положение частей редуктора при прохождении через него газа

Слайд 23Схема устройства и работы редуктора

Схема устройства и работы редуктора

Слайд 24Газовые баллоны: транспортировка и хранение

Газовые баллоны: транспортировка и хранение

Слайд 25Транспортировка

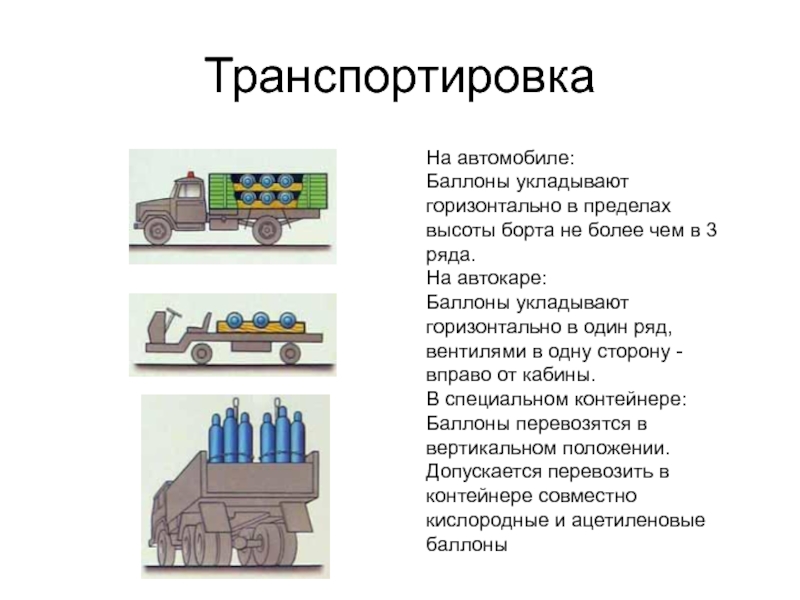

На автомобиле: Баллоны укладывают горизонтально в пределах высоты борта не

более чем в 3 ряда.
На автокаре: Баллоны укладывают горизонтально в один ряд, вентилями в одну сторону - вправо от кабины.
В специальном контейнере: Баллоны перевозятся в вертикальном положении. Допускается перевозить в контейнере совместно кислородные и ацетиленовые баллоны
Транспортировка На автомобиле: Баллоны укладывают горизонтально в пределах высоты борта не более чем в 3 ряда. На

Слайд 26Транспортировка

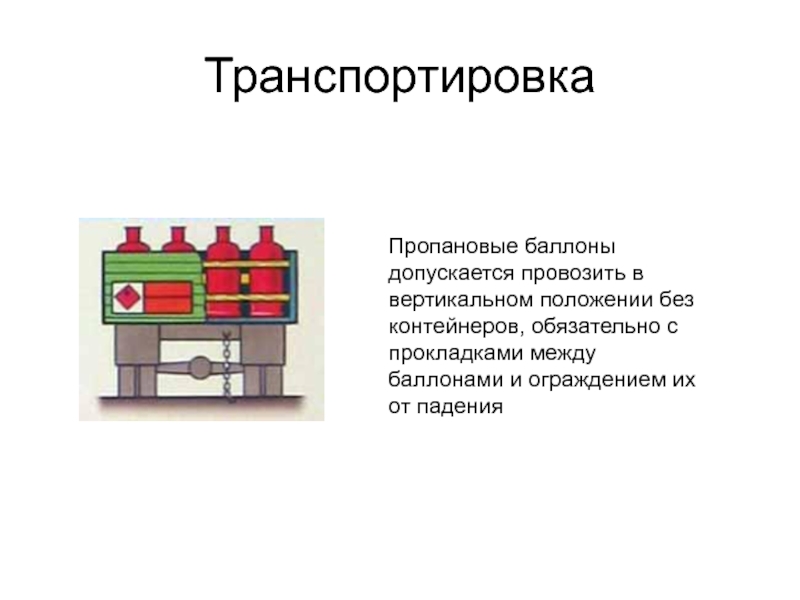

Пропановые баллоны допускается провозить в вертикальном положении без

контейнеров, обязательно с прокладками между баллонами и ограждением их от падения
Транспортировка  Пропановые баллоны допускается провозить в вертикальном положении без контейнеров, обязательно с прокладками между баллонами и

Слайд 27Транспортировка

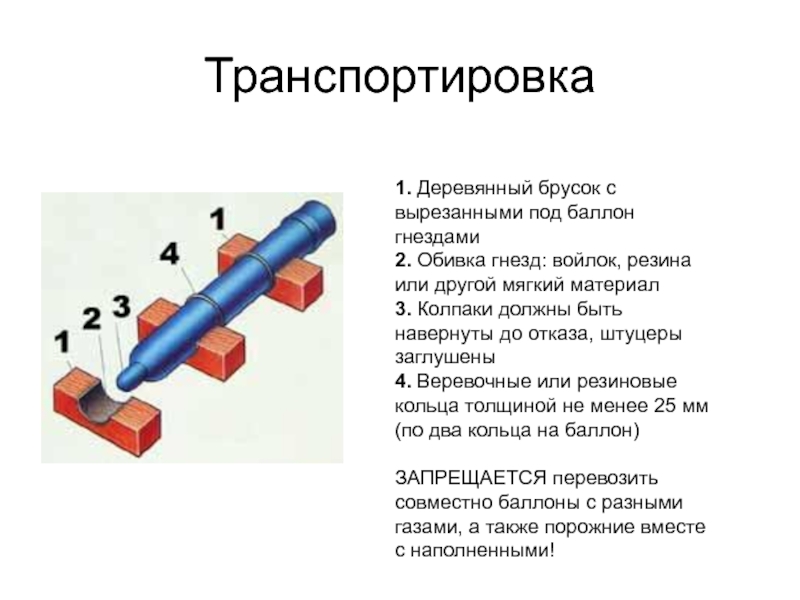

1. Деревянный брусок с вырезанными под баллон гнездами 2.

Обивка гнезд: войлок, резина или другой мягкий материал 3. Колпаки должны быть навернуты до отказа, штуцеры заглушены 4. Веревочные или резиновые кольца толщиной не менее 25 мм (по два кольца на баллон)
ЗАПРЕЩАЕТСЯ перевозить совместно баллоны с разными газами, а также порожние вместе с наполненными!
Транспортировка  1. Деревянный брусок с вырезанными под баллон гнездами 2. Обивка гнезд: войлок, резина или другой

Слайд 28Доставка баллонов к месту работ
Перевозка на специальной тележке с рессорами

на резиновом ходу. Допускается перевозка кислородных и ацетиленовых баллонов совместно 1. Хомут
Переноска на носилках 1. Хомуты
Доставка баллонов к месту работ Перевозка на специальной тележке с рессорами на резиновом ходу. Допускается перевозка кислородных

Слайд 29Доставка баллонов к месту работ

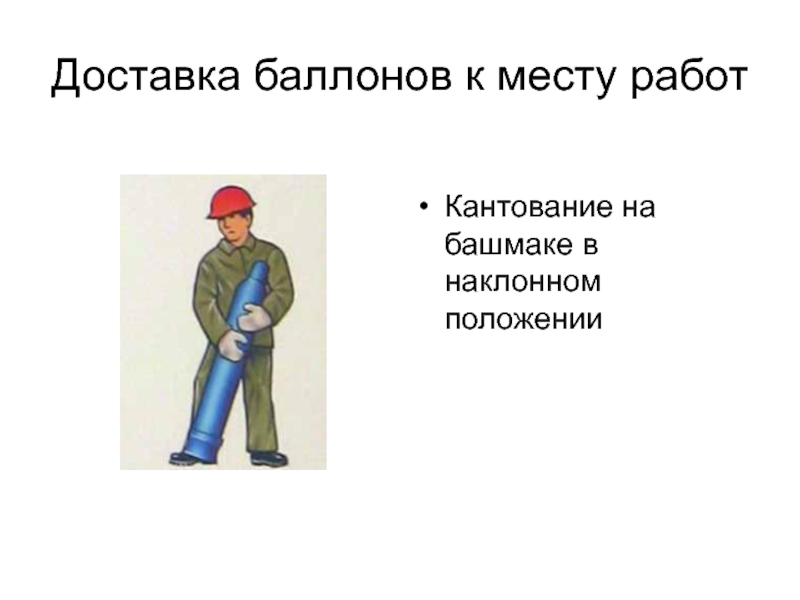

Кантование на башмаке в наклонном положении

Доставка баллонов к месту работ Кантование на башмаке в наклонном положении

Слайд 30При погрузке или выгрузке запрещается:

Работать одному (должно участвовать не

менее 2-х человек)


Работать в промасленной одежде, рукавицах со следами масла, жира



Грузить баллоны с кислородом в кузов со следами масла, ГСМ, грязи, мусор
При погрузке или выгрузке запрещается: Работать одному (должно участвовать не менее 2-х человек) Работать в промасленной одежде,

Слайд 31При погрузке или выгрузке запрещается:

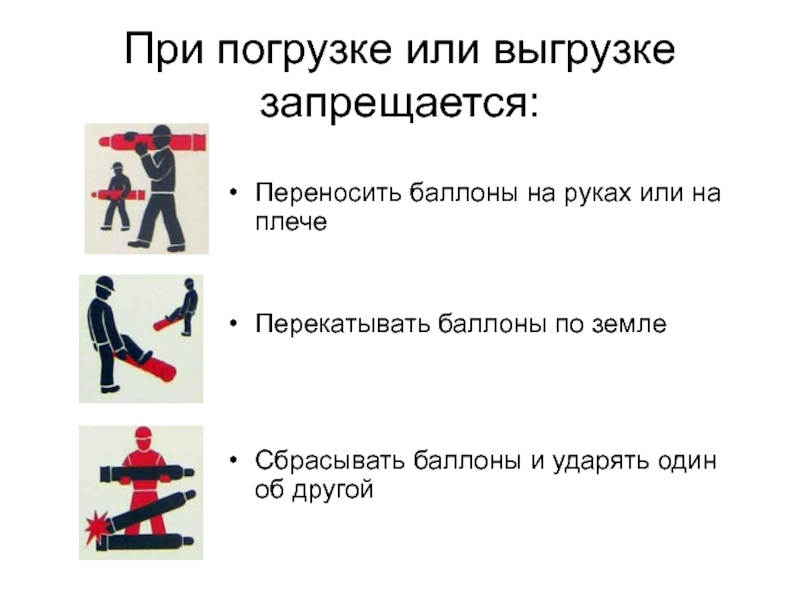

Переносить баллоны на руках или

на плече


Перекатывать баллоны по земле



Сбрасывать баллоны и ударять один об другой
При погрузке или выгрузке запрещается:  Переносить баллоны на руках или на плече Перекатывать баллоны по земле

Слайд 32При погрузке или выгрузке запрещается:


Подавать или удерживать баллон вентилем

вниз


Грузить и выгружать баллоны без колпаков и заглушек
При погрузке или выгрузке запрещается:  Подавать или удерживать баллон вентилем вниз Грузить и выгружать баллоны без

Слайд 33Хранение баллонов

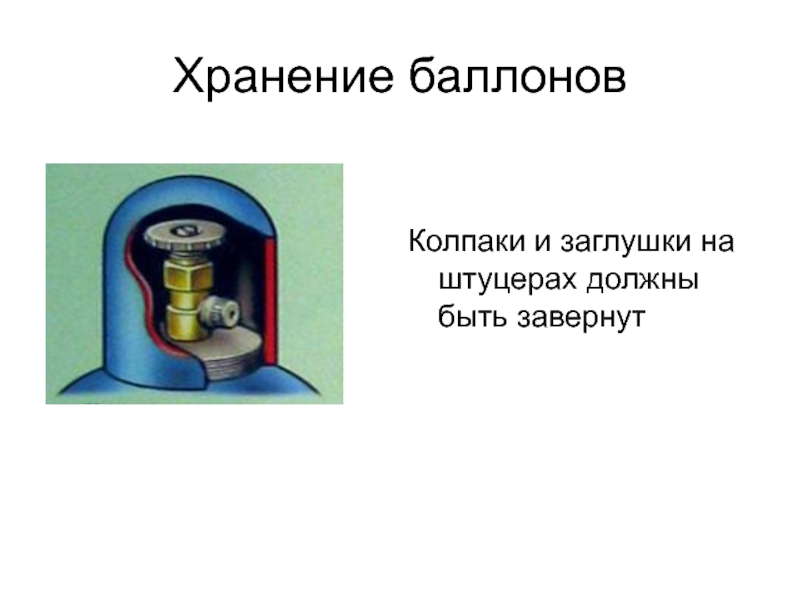

Колпаки и заглушки на штуцерах должны быть завернут

Хранение баллонов Колпаки и заглушки на штуцерах должны быть завернут

Слайд 34Хранение баллонов

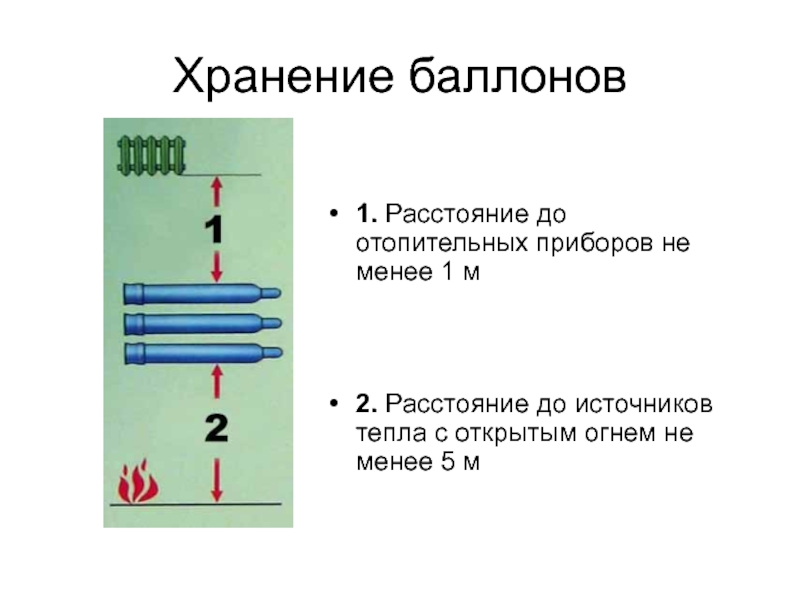

1. Расстояние до отопительных приборов не менее 1 м


2.

Расстояние до источников тепла с открытым огнем не менее 5 м
Хранение баллонов 1. Расстояние до отопительных приборов не менее 1 м 2. Расстояние до источников тепла с

Слайд 35Хранение баллонов

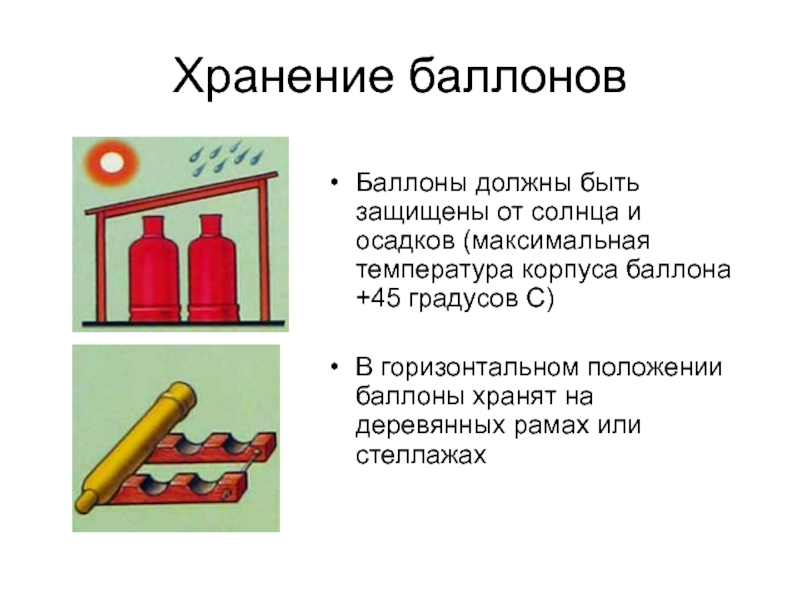

Баллоны должны быть защищены от солнца и осадков

(максимальная температура корпуса баллона +45 градусов С)

В горизонтальном положении баллоны хранят на деревянных рамах или стеллажах
Хранение баллонов Баллоны должны быть защищены от солнца и осадков (максимальная температура корпуса баллона +45 градусов С)

Слайд 36Хранение баллонов

Баллоны должны быть защищены от солнца и осадков

(максимальная температура корпуса баллона +45 градусов С)

В горизонтальном положении баллоны хранят на деревянных рамах или стеллажах
Хранение баллонов Баллоны должны быть защищены от солнца и осадков (максимальная температура корпуса баллона +45 градусов С)

Слайд 37Хранение баллонов

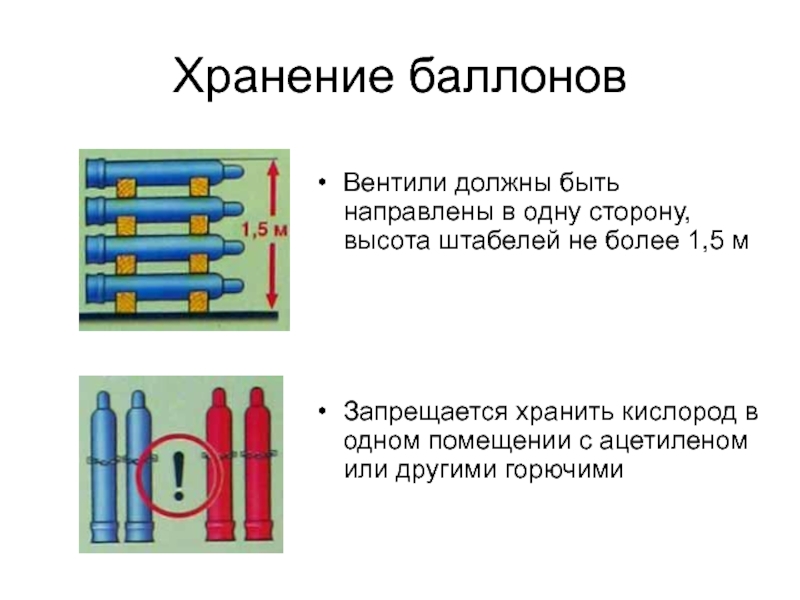

Вентили должны быть направлены в одну сторону, высота

штабелей не более 1,5 м




Запрещается хранить кислород в одном помещении с ацетиленом или другими горючими
Хранение баллонов  Вентили должны быть направлены в одну сторону, высота штабелей не более 1,5 м Запрещается

Слайд 38Хранение баллонов

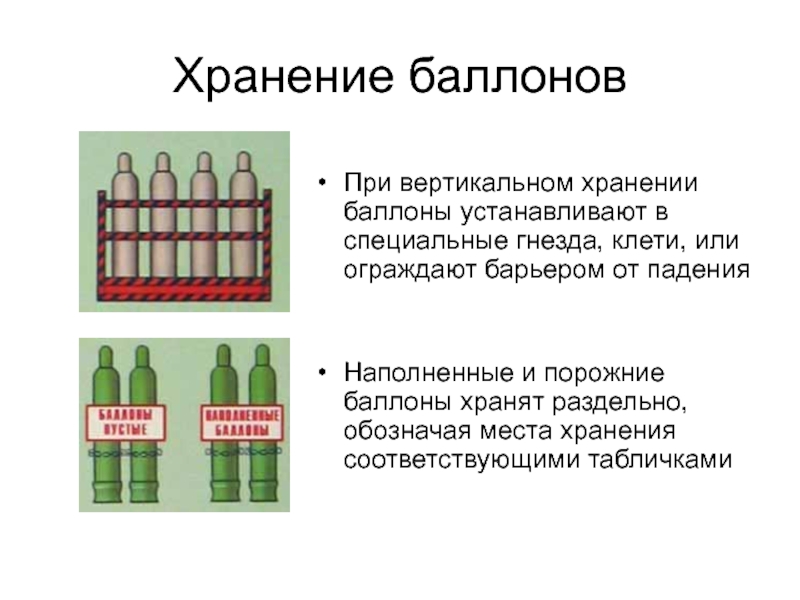

При вертикальном хранении баллоны устанавливают в специальные

гнезда, клети, или ограждают барьером от падения


Наполненные и порожние баллоны хранят раздельно, обозначая места хранения соответствующими табличками
Хранение баллонов  При вертикальном хранении баллоны устанавливают в специальные гнезда, клети, или ограждают барьером от падения

Слайд 39Хранение баллонов

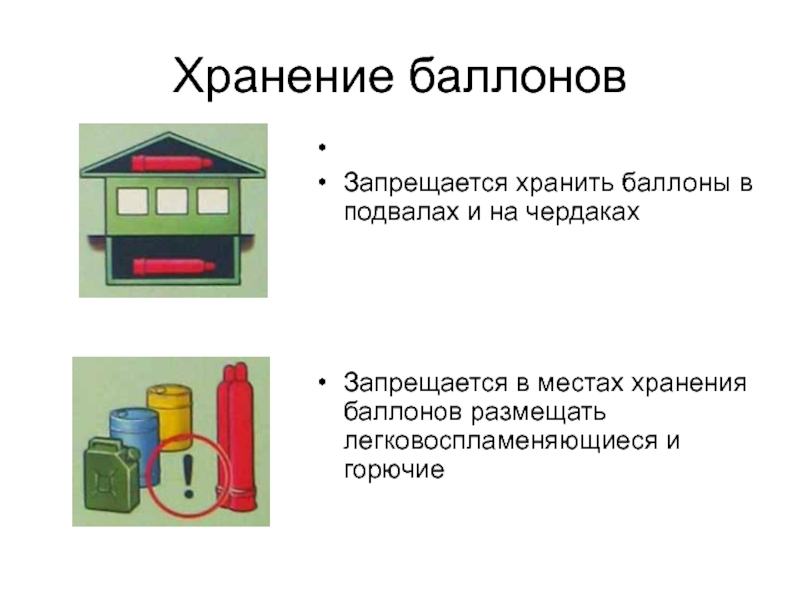

Запрещается хранить баллоны в подвалах и на

чердаках




Запрещается в местах хранения баллонов размещать легковоспламеняющиеся и горючие
Хранение баллонов   Запрещается хранить баллоны в подвалах и на чердаках Запрещается в местах хранения баллонов

Слайд 40Хранение баллонов

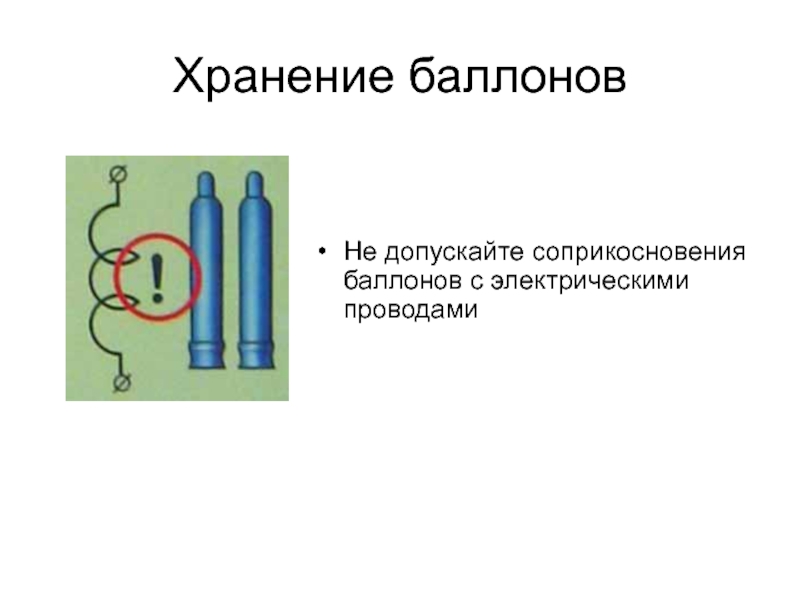

Не допускайте соприкосновения баллонов с электрическими

проводами
Хранение баллонов   Не допускайте соприкосновения баллонов с электрическими проводами
