Презентация, доклад на тему Эксплуатация электрических двигателей

электродвигателей настоящими Правилами

- Углубить теоретические знания по предмету
«Техническая эксплуатация, обслуживание электрического и электромеханического оборудования»

- Содействовать формированию профессиональных
навыков техника

Эксплуатация электрических двигателей

пускорегулирующие устройства и защиты, а также все электрическое и
вспомогательное оборудование к ним выбираются и устанавливаются в соответствии с требованиями ПУЭ.
На электродвигатели и приводимые ими механизмы должны быть нанесены стрелки, указывающие направление вращения.
На электродвигателях и пускорегулирующих устройствах должны быть надписи с
наименованием агрегата и (или) механизма, к которому они относятся.
Плавкие вставки предохранителей должны быть калиброванными и иметь клеймо с указанием номинального тока уставки, нанесенное на заводе-изготовителе или подразделении Потребителя, имеющего соответствующее оборудование и право на калибровку предохранителей. Применение некалиброванных вставок не допускается.
При кратковременном перерыве электропитания электродвигателей должен быть обеспечен при повторной подаче напряжения самозапуск электродвигателей ответственных механизмов для сохранения механизмов в работе по условиям технологического процесса и допустимости по условиям безопасности.
Перечень ответственных механизмов, участвующих в самозапуске, должен быть утвержден техническим руководителем Потребителя.
На электродвигателях, имеющих принудительную смазку подшипников, должна быть установлена защита, действующая на сигнал и отключение электродвигателя при повышении температуры вкладышей подшипников или прекращении поступления смазки.

- 105)% от номинального значения.
Для обеспечения долговечности электродвигателей использовать их при напряжении выше 110 и ниже 90% от номинального не рекомендуется.

При изменении частоты питающей сети в пределах +/- 2,5% от номинального значения допускается работа электродвигателей с номинальной мощностью.

Номинальная мощность электродвигателей должна сохраняться при одновременном отклонении напряжения до +/- 10% и частоты до +/- 2,5% номинальных значений при условии, что при работе с повышенным напряжением и пониженной частотой или с пониженным напряжением и повышенной частотой сумма абсолютных значений отклонений напряжения и частоты не превышает 10%.

На групповых сборках и щитках электродвигателей должны быть предусмотрены вольтметры
или сигнальные лампы контроля наличия напряжения.
Электродвигатели механизмов, технологический процесс которых регулируется по току статора, а также механизмов, подверженных технологической перегрузке, должны быть оснащены амперметрами, устанавливаемыми на пусковом щите или панели. Амперметры должны быть также включены в цепи возбуждения синхронных электродвигателей. На шкале амперметра должна быть красная черта, соответствующая длительно допустимому или номинальному значению тока статора (ротора).
На электродвигателях постоянного тока, используемых для привода ответственных механизмов, независимо от их мощности должен контролироваться ток якоря.

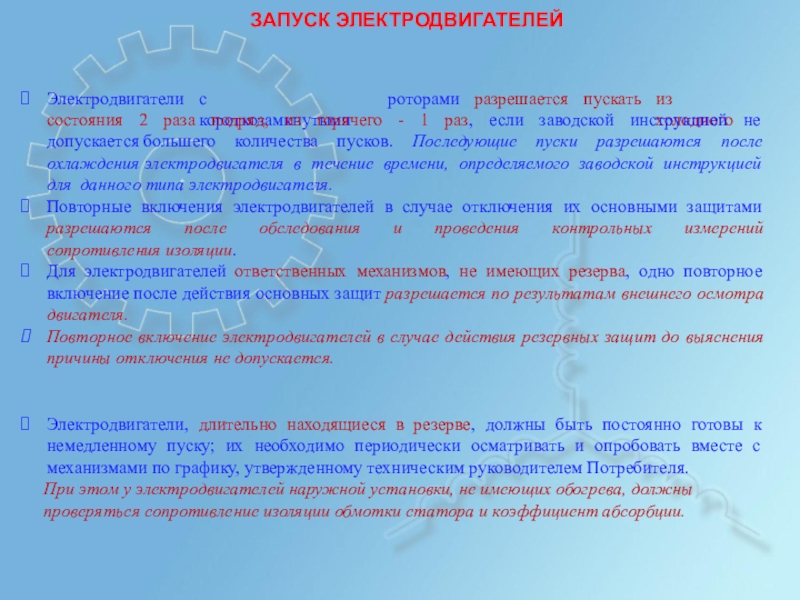

заводской инструкцией не допускается большего количества пусков. Последующие пуски разрешаются после охлаждения электродвигателя в течение времени, определяемого заводской инструкцией для данного типа электродвигателя.
Повторные включения электродвигателей в случае отключения их основными защитами разрешаются после обследования и проведения контрольных измерений сопротивления изоляции.
Для электродвигателей ответственных механизмов, не имеющих резерва, одно повторное включение после действия основных защит разрешается по результатам внешнего осмотра двигателя.
Повторное включение электродвигателей в случае действия резервных защит до выяснения причины отключения не допускается.


Электродвигатели, длительно находящиеся в резерве, должны быть постоянно готовы к немедленному пуску; их необходимо периодически осматривать и опробовать вместе с механизмами по графику, утвержденному техническим руководителем Потребителя.
При этом у электродвигателей наружной установки, не имеющих обогрева, должны
проверяться сопротивление изоляции обмотки статора и коэффициент абсорбции.

заводских инструкциях.

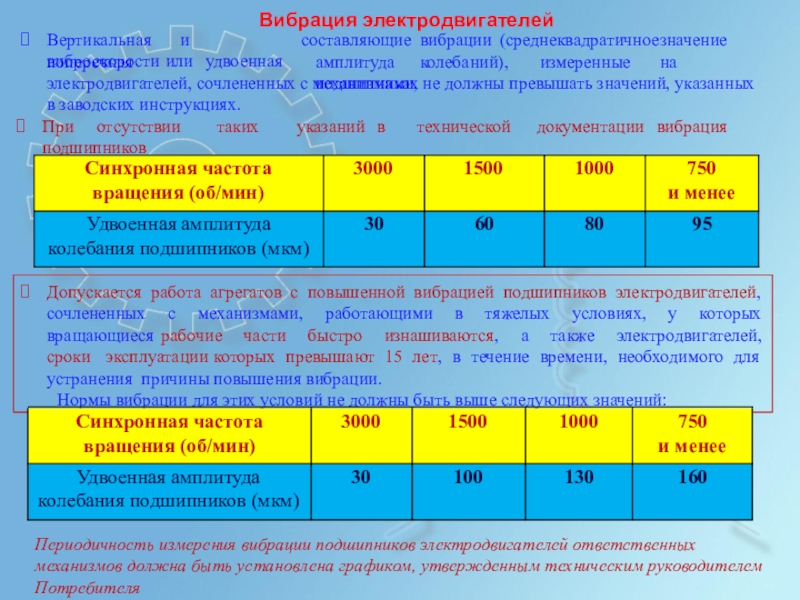

При отсутствии таких указаний в технической документации вибрация подшипников
электродвигателей, сочлененных с механизмами, должна быть не выше следующих значений:

Допускается работа агрегатов с повышенной вибрацией подшипников электродвигателей, сочлененных с механизмами, работающими в тяжелых условиях, у которых вращающиеся рабочие части быстро изнашиваются, а также электродвигателей, сроки эксплуатации которых превышают 15 лет, в течение времени, необходимого для устранения причины повышения вибрации.
Нормы вибрации для этих условий не должны быть выше следующих значений:

Периодичность измерения вибрации подшипников электродвигателей ответственных механизмов должна быть установлена графиком, утвержденным техническим руководителем Потребителя

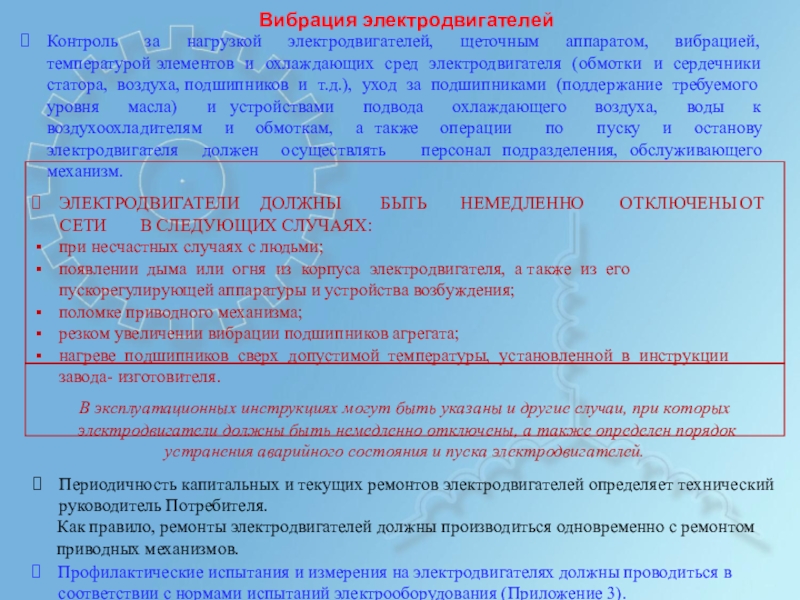

охлаждающих сред электродвигателя (обмотки и сердечники статора, воздуха, подшипников и т.д.), уход за подшипниками (поддержание требуемого уровня масла) и устройствами подвода охлаждающего воздуха, воды к воздухоохладителям и обмоткам, а также операции по пуску и останову электродвигателя должен осуществлять персонал подразделения, обслуживающего механизм.
ЭЛЕКТРОДВИГАТЕЛИ ДОЛЖНЫ БЫТЬ НЕМЕДЛЕННО ОТКЛЮЧЕНЫ ОТ СЕТИ В СЛЕДУЮЩИХ СЛУЧАЯХ:
при несчастных случаях с людьми;
появлении дыма или огня из корпуса электродвигателя, а также из его пускорегулирующей аппаратуры и устройства возбуждения;
поломке приводного механизма;
резком увеличении вибрации подшипников агрегата;
нагреве подшипников сверх допустимой температуры, установленной в инструкции завода- изготовителя.
В эксплуатационных инструкциях могут быть указаны и другие случаи, при которых электродвигатели должны быть немедленно отключены, а также определен порядок устранения аварийного состояния и пуска электродвигателей.
Периодичность капитальных и текущих ремонтов электродвигателей определяет технический руководитель Потребителя.
Как правило, ремонты электродвигателей должны производиться одновременно с ремонтом
приводных механизмов.
Профилактические испытания и измерения на электродвигателях должны проводиться в соответствии с нормами испытаний электрооборудования (Приложение 3).
