Слайд 1Бункера

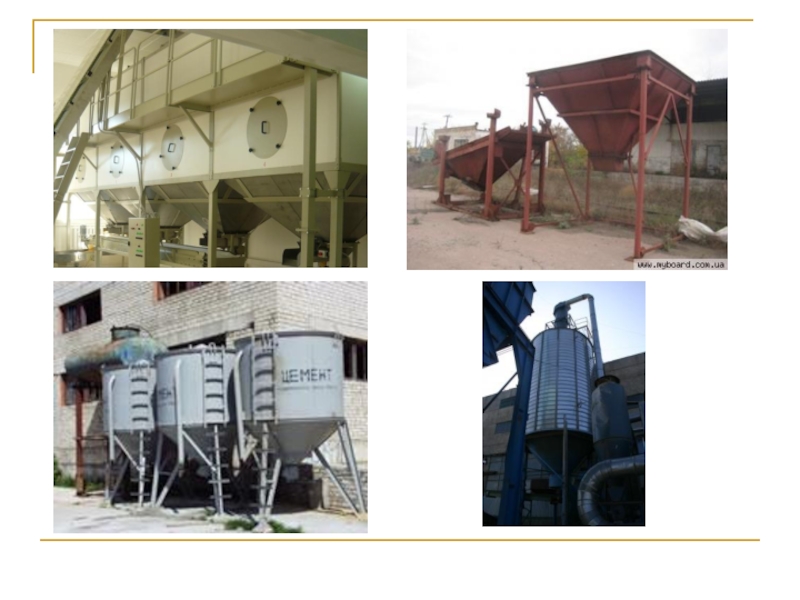

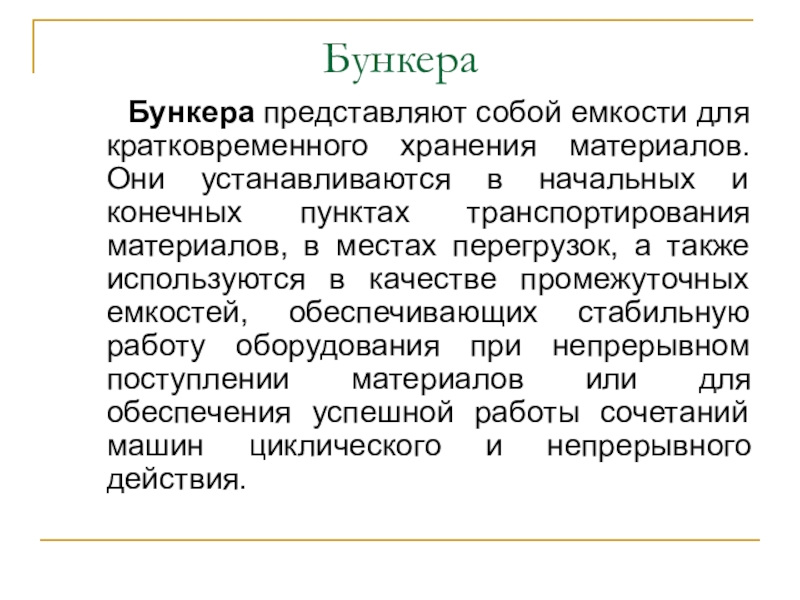

Бункера представляют собой емкости для кратковременного хранения материалов. Они устанавливаются в

начальных и конечных пунктах транспортирования материалов, в местах перегрузок, а также используются в качестве промежуточных емкостей, обеспечивающих стабильную работу оборудования при непрерывном поступлении материалов или для обеспечения успешной работы сочетаний машин циклического и непрерывного действия.


Бункера		Бункера представляют собой емкости для кратковременного хранения материалов. Они устанавливаются в начальных и конечных пунктах транспортирования материалов,

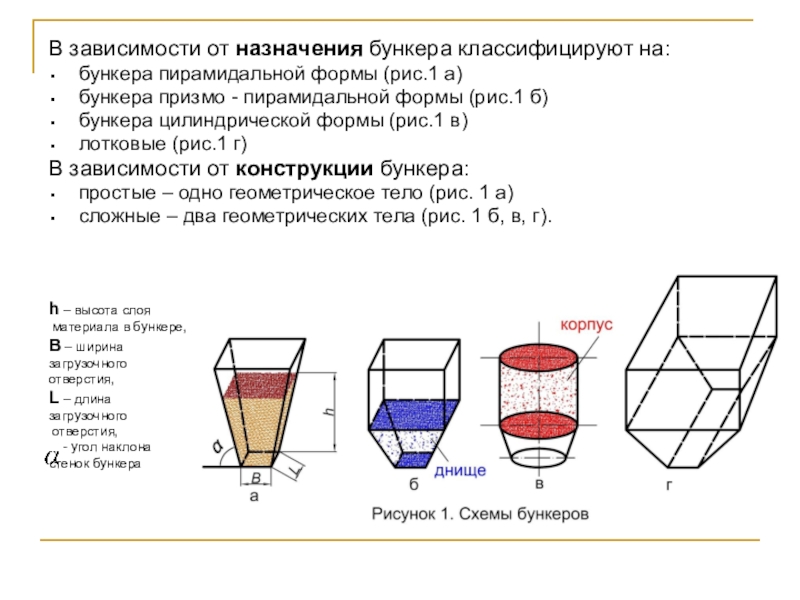

Слайд 3В зависимости от назначения бункера классифицируют на:
бункера пирамидальной формы (рис.1 а)
бункера

призмо - пирамидальной формы (рис.1 б)
бункера цилиндрической формы (рис.1 в)
лотковые (рис.1 г)
В зависимости от конструкции бункера:
простые – одно геометрическое тело (рис. 1 а)
сложные – два геометрических тела (рис. 1 б, в, г).




h – высота слоя
материала в бункере,
В – ширина
загрузочного
отверстия,
L – длина
загрузочного
отверстия,
- угол наклона
стенок бункера


В зависимости от назначения бункера классифицируют на:бункера пирамидальной формы (рис.1 а)бункера призмо - пирамидальной формы (рис.1 б)бункера

Слайд 4Схема разгрузки материала из бункеров
может быть:
нормальная (движется столб материала, находящийся

над выходным отверстием) (рис.2 а);
гидравлическая (движется весь материал, находящийся в бункере) (рис.2 б);
смешанная (рис.2 в).
Схема разгрузки материала из бункеров может быть:нормальная (движется столб материала, находящийся над выходным отверстием) (рис.2 а);гидравлическая (движется

Слайд 5Основные требования, предъявляемые к бункерам:
непрерывность потока и равномерность истечения сыпучего материала

при открытом выпускном отверстии.
независимо от степени заполнения бункера выпускаемый сыпучий материал должен иметь постоянную плотность.
отсутствие условий, приводящих к изменению физического состояния движущегося потока (уплотнение, агрегирование, сегрегация и др.).
выпускные отверстия бункера должны быть оптимальных размеров, обеспечивающих требуемую производительность питающих устройств и полное непринужденное опорожнение.
отсутствие мертвых зон, приводящих к слеживанию материала в состоянии покоя и неполному использованию бункерной емкости.

Основные требования, предъявляемые к бункерам:непрерывность потока и равномерность истечения сыпучего материала при открытом выпускном отверстии.независимо от степени

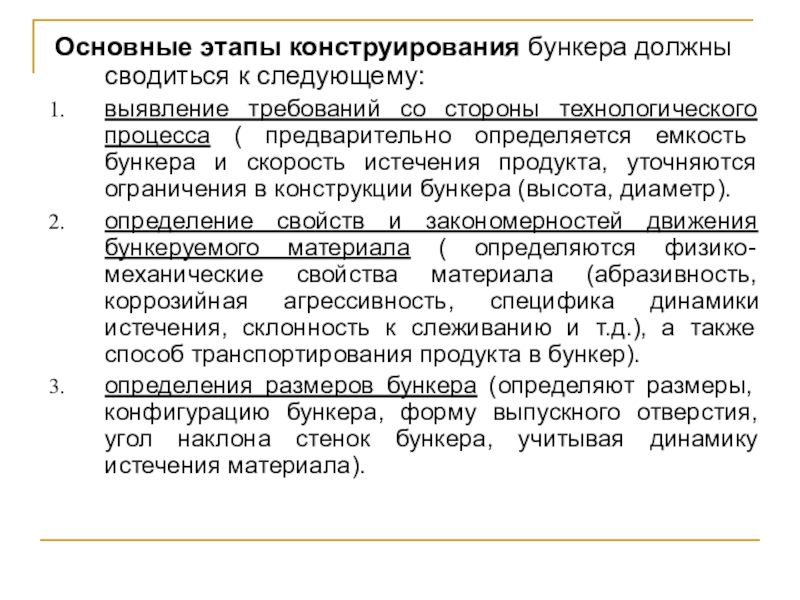

Слайд 6Основные этапы конструирования бункера должны сводиться к следующему:
выявление требований со стороны

технологического процесса ( предварительно определяется емкость бункера и скорость истечения продукта, уточняются ограничения в конструкции бункера (высота, диаметр).
определение свойств и закономерностей движения бункеруемого материала ( определяются физико-механические свойства материала (абразивность, коррозийная агрессивность, специфика динамики истечения, склонность к слеживанию и т.д.), а также способ транспортирования продукта в бункер).
определения размеров бункера (определяют размеры, конфигурацию бункера, форму выпускного отверстия, угол наклона стенок бункера, учитывая динамику истечения материала).

Основные этапы конструирования бункера должны сводиться к следующему:выявление требований со стороны технологического процесса ( предварительно определяется емкость

Слайд 7Расчет основных параметров бункеров
Объем бункера (м3) определяют в зависимости от расхода

выгружаемого из него материала и от времени, на которое создается запас:


где Q – расход материала, м3/ч;
t – время, на которое создается запас, ч;
К – коэффициент наполнения бункера, К=0,9.
Расход материала (м3/с) из бункера:


где А – площадь разгрузочного отверстия, м2;
v – скорость истечения материала, м/с.











Расчет основных параметров бункеровОбъем бункера (м3) определяют в зависимости от расхода выгружаемого из него материала и от

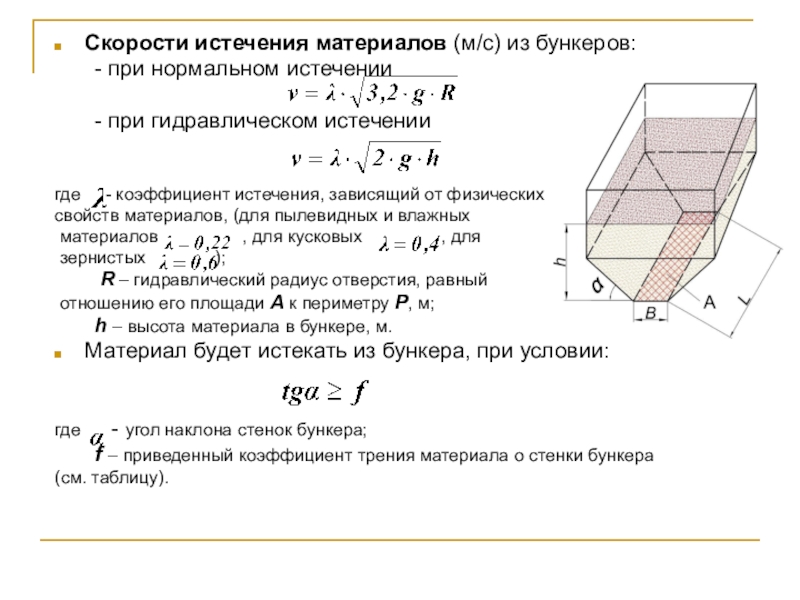

Слайд 8Скорости истечения материалов (м/с) из бункеров:
- при нормальном истечении

- при гидравлическом

истечении


где - коэффициент истечения, зависящий от физических
свойств материалов, (для пылевидных и влажных
материалов , для кусковых , для
зернистых );
R – гидравлический радиус отверстия, равный
отношению его площади А к периметру Р, м;
h – высота материала в бункере, м.
Материал будет истекать из бункера, при условии:


где - угол наклона стенок бункера;
f – приведенный коэффициент трения материала о стенки бункера
(см. таблицу).











Скорости истечения материалов (м/с) из бункеров:	- при нормальном истечении	- при гидравлическом истечениигде   - коэффициент истечения,

Слайд 9Пути повышения эффективности использования емкости бункера:
гравитационным способом (корректирование внутреннего потока статическими

элементами, встроенными в бункер) активизировать движение сыпучего материала в бункере;
правильно выбрать тип и конструкцию загрузочного и разгрузочного устройств;
увеличить размеры выпускного отверстия и усовершенствовать его форму;
подачу материала в бункер осуществлять после опустошения, уменьшая время пребывания материала в бункере;
увеличить углы наклона стенок воронки и применить гладкую футеровку для улучшения истечения;
использовать вспомогательные устройства, побуждающие истечение;
в бункерах с плоским днищем применять питатели с принудительной выгрузкой.
Пути повышения эффективности использования емкости бункера:гравитационным способом (корректирование внутреннего потока статическими элементами, встроенными в бункер) активизировать движение
