Презентация, доклад на тему Борьба с гололедом и вибрацией проводов

борьбы с гололедом и вибрацией проводов ЛЭП

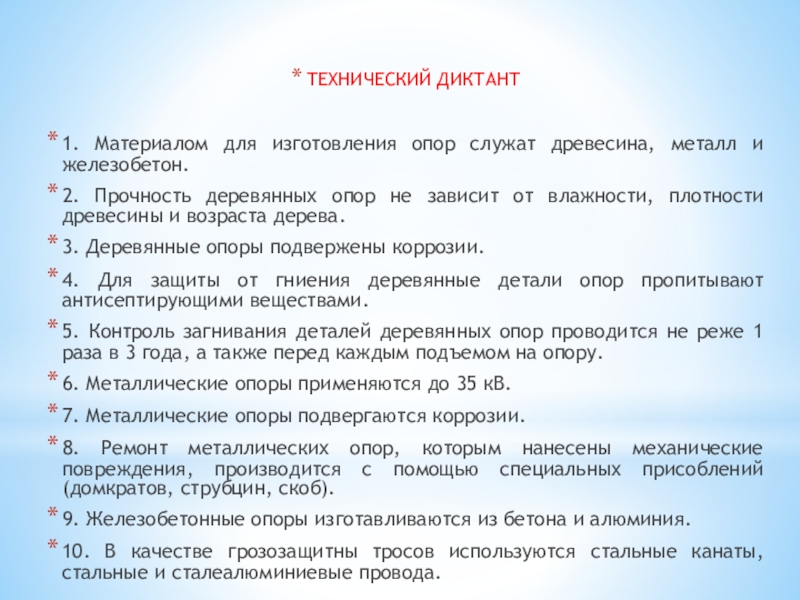

Прочность деревянных опор не зависит от влажности, плотности древесины и возраста дерева.
3. Деревянные опоры подвержены коррозии.
4. Для защиты от гниения деревянные детали опор пропитывают антисептирующими веществами.
5. Контроль загнивания деталей деревянных опор проводится не реже 1 раза в 3 года, а также перед каждым подъемом на опору.
6. Металлические опоры применяются до 35 кВ.
7. Металлические опоры подвергаются коррозии.
8. Ремонт металлических опор, которым нанесены механические повреждения, производится с помощью специальных присоблений (домкратов, струбцин, скоб).
9. Железобетонные опоры изготавливаются из бетона и алюминия.
10. В качестве грозозащитны тросов используются стальные канаты, стальные и сталеалюминиевые провода.

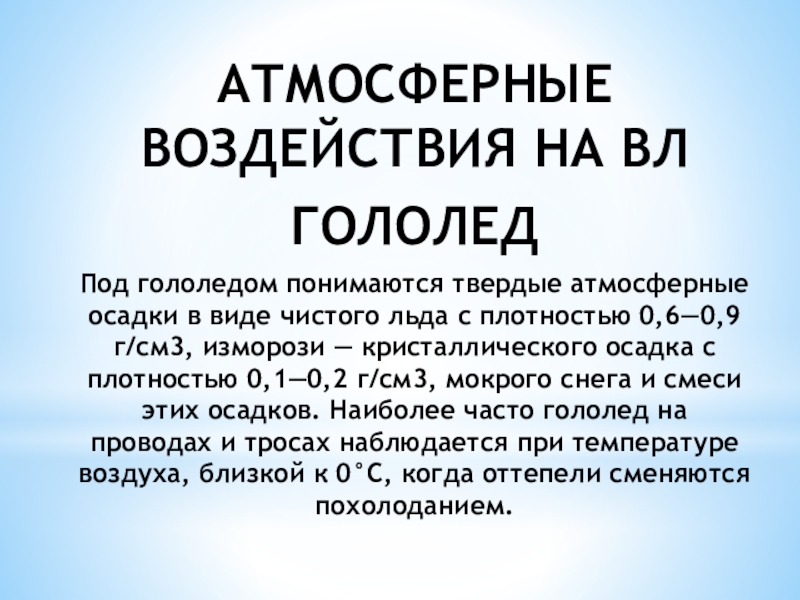

чистого льда с плотностью 0,6—0,9 г/см3, изморози — кристаллического осадка с плотностью 0,1—0,2 г/см3, мокрого снега и смеси этих осадков. Наиболее часто гололед на проводах и тросах наблюдается при температуре воздуха, близкой к 0°С, когда оттепели сменяются похолоданием.

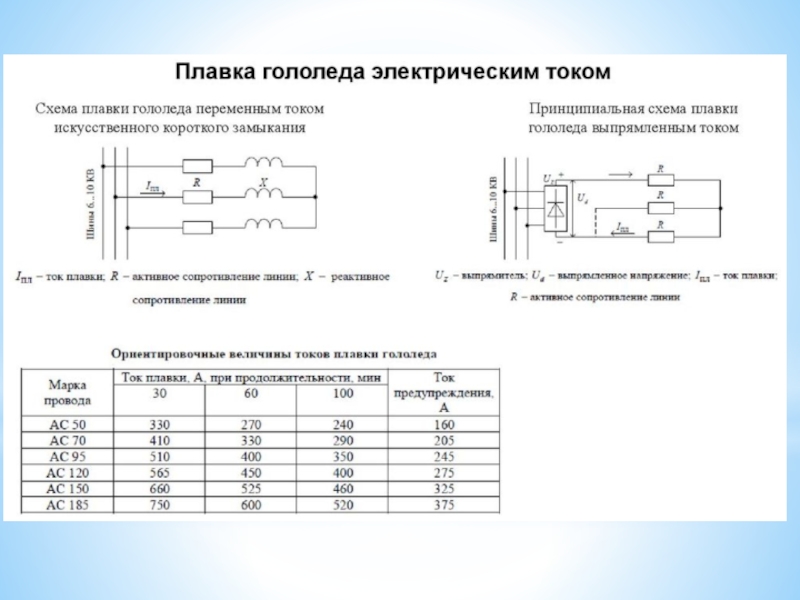

плавки гололеда на ВЛ: током КЗ, постоянным током от специального источника, током нагрузки. Для плавки гололеда на грозозащитных тросах последние подвешивают на изоляторах. Плавку гололеда на ВЛ организуют диспетчерские службы энергосистем. Начинать плавку целесообразно, когда размеры гололеда еще невелики, но нарастание его продолжается. Успех плавки зависит от быстроты и оперативности ее организации. Для этого заранее рассчитывают токи и время плавки, подготавливают специальные перемычки, устанавливают необходимые выключатели, разъединители и т. д.

специальных приспособлений, которыми производится сбивание льда с проводов. Самый простой способ механического удаления гололеда – сбивание при помощи длинных шестов. Обивка осуществляется боковыми ударами, вызывающие волнообразное колебание провода. Но этот способ требует доступа к ЛЭП, что нарушает нормальную работу участка. К тому же механическое воздействие не препятствует обледенению, а устраняет его. Удаление гололеда с проводов шестами практически неосуществимо без большого количества рабочих. Этот метод требует много времени и применяется только на коротких участках линий, из-за чего в большинстве случаев признается нецелесообразным.

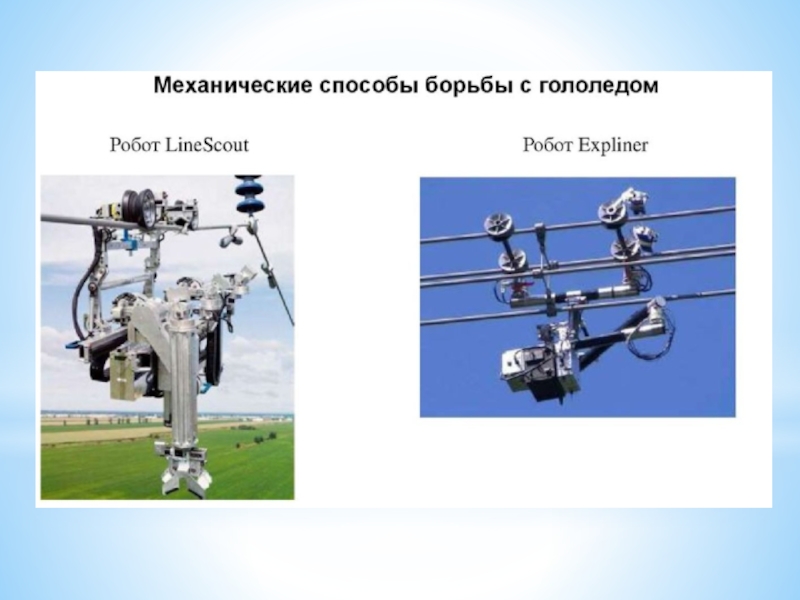

о состоянии линий. Специалисты управляют роботом дистанционно, находясь на земле, и таким образом они могут обнаружить повреждение, удалить лед с проводов и выполнить простой ремонт. А такой формат работы позволяет получить значительную экономию, так как для осмотра не нужно обесточивать линию электропередач, а также позволяет снижать риски, повышать безаварийность работы и безопасность работы людей. Достоинством робота LineScout является возможность его управления оператором в режиме реального времени.
Более эффективны так называемые айс-скрайперы, срезающие гололед с провода в пролете любой протяженности. В настоящее время разработаны и проходят испытания дополняющие их дистанционно управляемые роботизированные устройства, предназначенные для перемещения как самих этих устройств, так и айс-скрайперов из пролета в пролет.

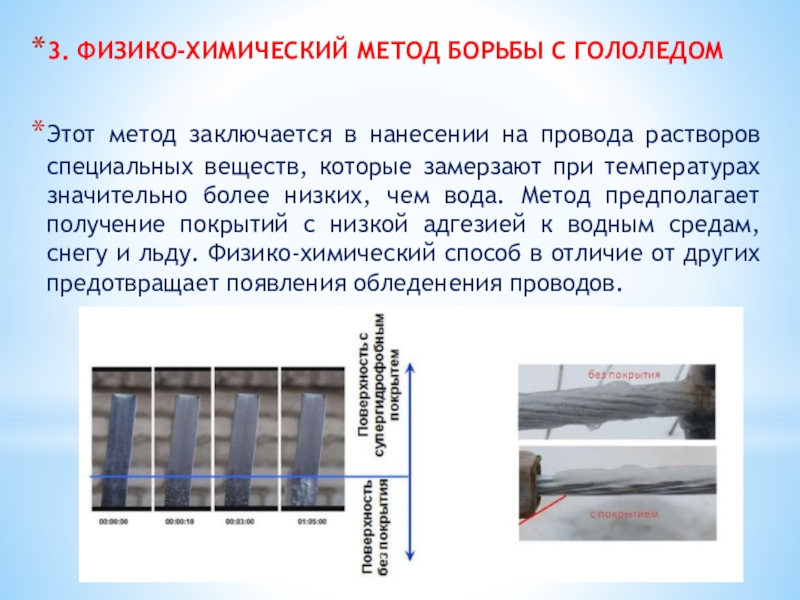

на провода растворов специальных веществ, которые замерзают при температурах значительно более низких, чем вода. Метод предполагает получение покрытий с низкой адгезией к водным средам, снегу и льду. Физико-химический способ в отличие от других предотвращает появления обледенения проводов.

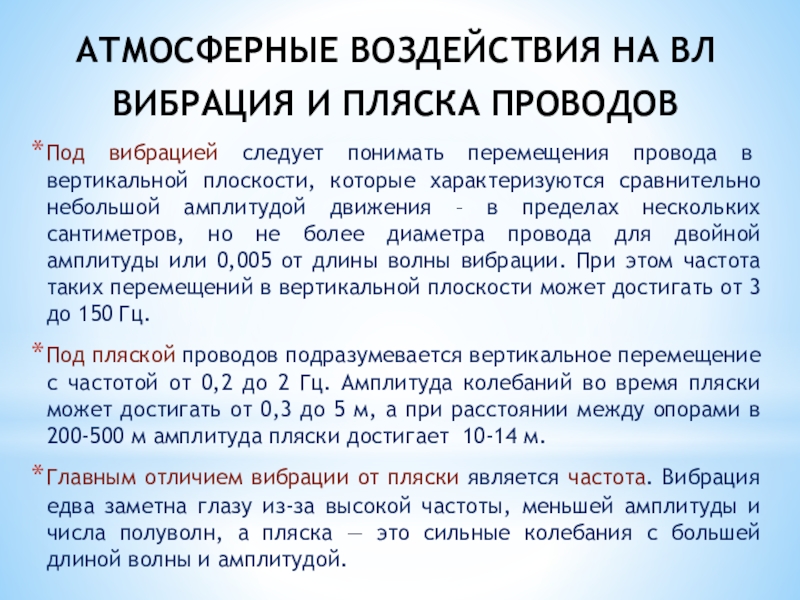

перемещения провода в вертикальной плоскости, которые характеризуются сравнительно небольшой амплитудой движения – в пределах нескольких сантиметров, но не более диаметра провода для двойной амплитуды или 0,005 от длины волны вибрации. При этом частота таких перемещений в вертикальной плоскости может достигать от 3 до 150 Гц.
Под пляской проводов подразумевается вертикальное перемещение с частотой от 0,2 до 2 Гц. Амплитуда колебаний во время пляски может достигать от 0,3 до 5 м, а при расстоянии между опорами в 200-500 м амплитуда пляски достигает 10-14 м.
Главным отличием вибрации от пляски является частота. Вибрация едва заметна глазу из-за высокой частоты, меньшей амплитуды и числа полуволн, а пляска — это сильные колебания с большей длиной волны и амплитудой.

пляски заключается в выходе из строя ВЛ, обрывах и замыканиях, мы рассмотрим основной метод защиты от неё.
Установка виброгасителей является основным методом устранения рассмотренных явлений. Они бывают различных типов. Общей чертой является то, что выполнены в виде стержня с грузилами на концах, который подвешивается за среднюю часть на тросах и проводах. Тип виброгасителя подбирается в соответствии с длиной пролёта и диаметром проводника.

на ЛЭП?

мокрого снега или их смеси.
2. Методы борьбы с гололедом проводов: плавка с помощью электрического тока, механические и физико-химические.
3Главное отличие вибрации провода от пляски в размере возникающей при колебаниях волны и в ее частоте.
4. Основным методом борьбы с вибрацией и пляской проводов является установка на ЛЭП виброгасителей.

после монтажа
