Слайд 1Тема: Боевая одежда и снаряжение пожарного. Спасательные устройства.
Вопрос №1 Назначение, устройство
и эксплуатация боевой одежды.
Вопрос №2 Назначение, устройство, периодичность и методика испытания снаряжение пожарного.
Вопрос №3 Назначение, устройство, виды, периодичность и методика испытания спасательных устройств.

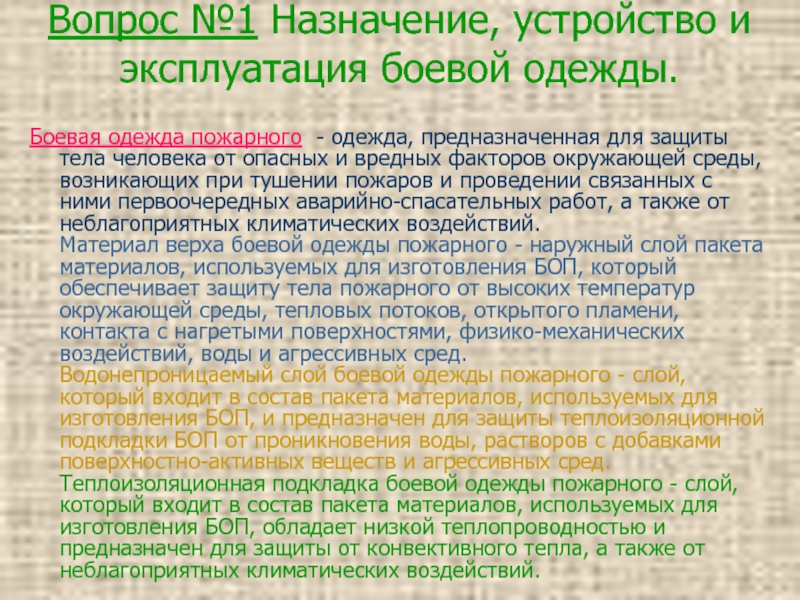

Слайд 2Вопрос №1 Назначение, устройство и эксплуатация боевой одежды.
Боевая одежда пожарного -
одежда, предназначенная для защиты тела человека от опасных и вредных факторов окружающей среды, возникающих при тушении пожаров и проведении связанных с ними первоочередных аварийно-спасательных работ, а также от неблагоприятных климатических воздействий.
Материал верха боевой одежды пожарного - наружный слой пакета материалов, используемых для изготовления БОП, который обеспечивает защиту тела пожарного от высоких температур окружающей среды, тепловых потоков, открытого пламени, контакта с нагретыми поверхностями, физико-механических воздействий, воды и агрессивных сред.
Водонепроницаемый слой боевой одежды пожарного - слой, который входит в состав пакета материалов, используемых для изготовления БОП, и предназначен для защиты теплоизоляционной подкладки БОП от проникновения воды, растворов с добавками поверхностно-активных веществ и агрессивных сред.
Теплоизоляционная подкладка боевой одежды пожарного - слой, который входит в состав пакета материалов, используемых для изготовления БОП, обладает низкой теплопроводностью и предназначен для защиты от конвективного тепла, а также от неблагоприятных климатических воздействий.

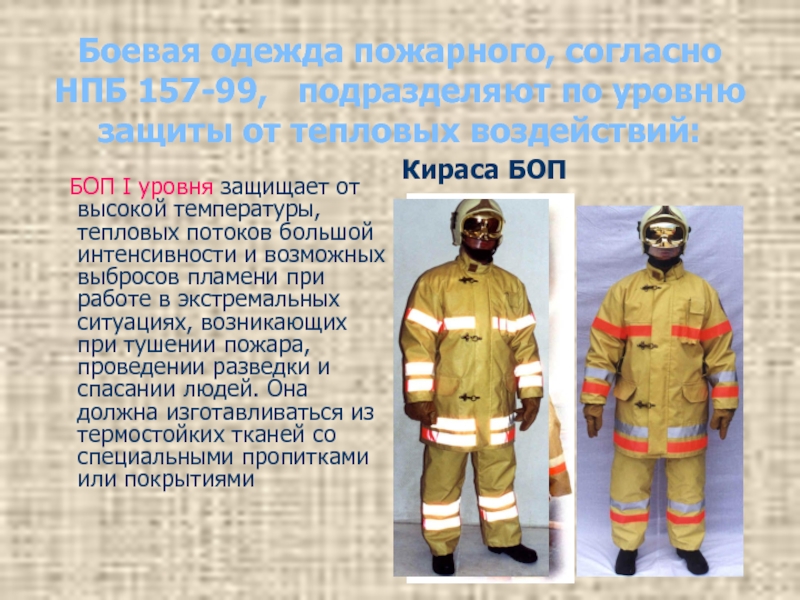

Слайд 3Боевая одежда пожарного, согласно НПБ 157-99, подразделяют по уровню защиты
от тепловых воздействий:

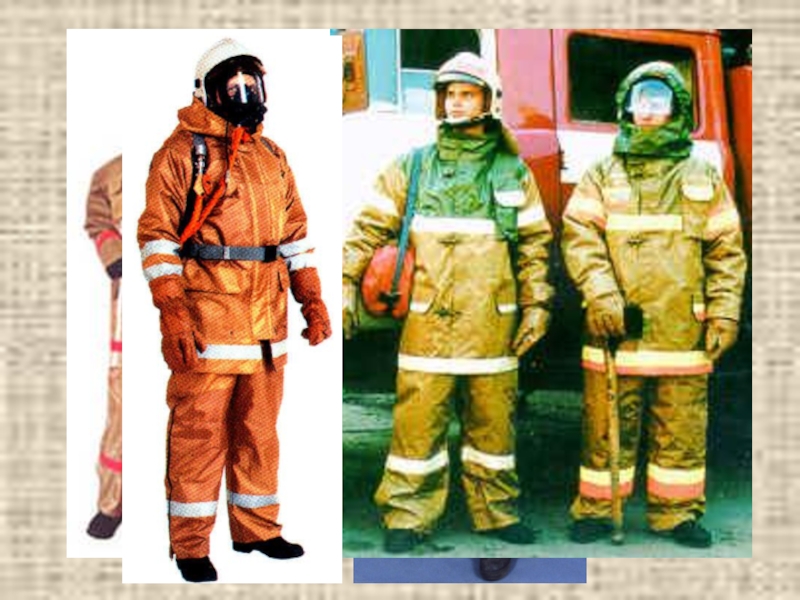

БОП I уровня защищает от высокой температуры, тепловых потоков большой интенсивности и возможных выбросов пламени при работе в экстремальных ситуациях, возникающих при тушении пожара, проведении разведки и спасании людей. Она должна изготавливаться из термостойких тканей со специальными пропитками или покрытиями

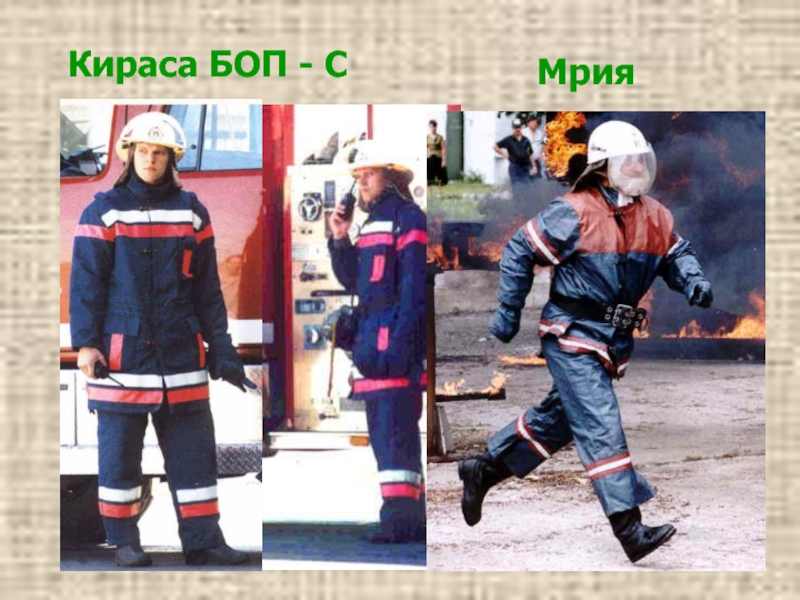

Кираса БОП

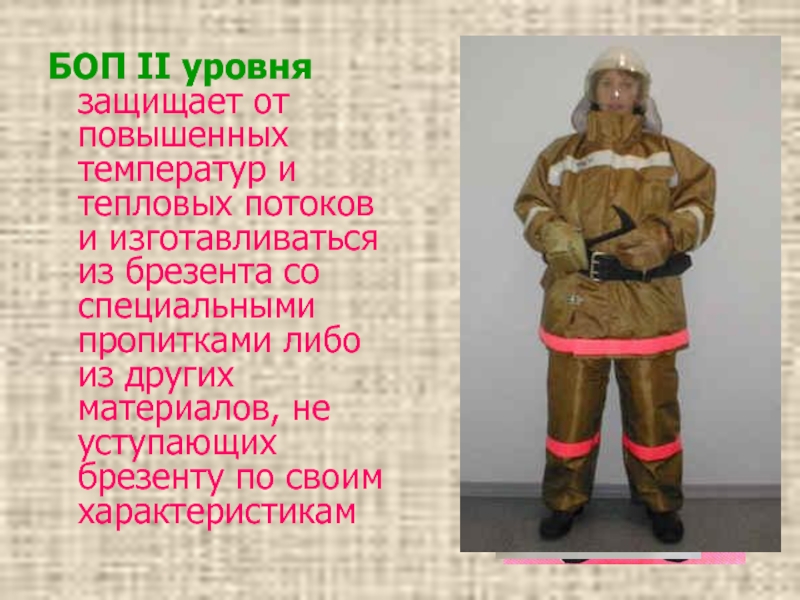

Слайд 6БОП II уровня защищает от повышенных температур и тепловых потоков и
изготавливаться из брезента со специальными пропитками либо из других материалов, не уступающих брезенту по своим характеристикам

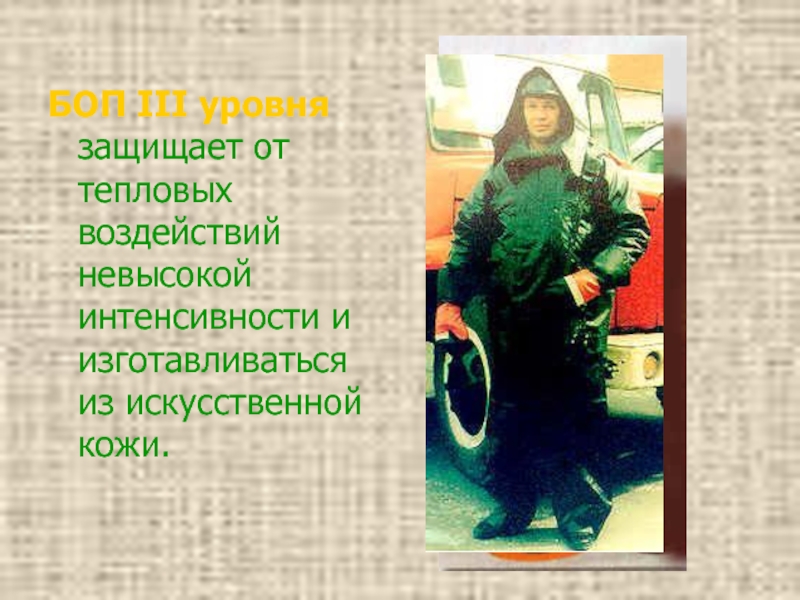

Слайд 7БОП III уровня защищает от тепловых воздействий невысокой интенсивности и изготавливаться
из искусственной кожи.

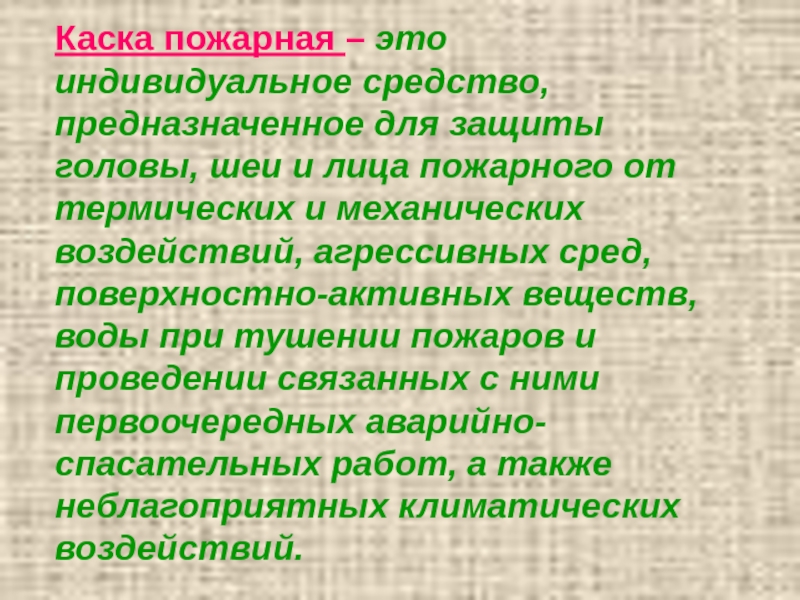

Слайд 8Каска пожарная – это индивидуальное средство, предназначенное для защиты головы, шеи
и лица пожарного от термических и механических воздействий, агрессивных сред, поверхностно-активных веществ, воды при тушении пожаров и проведении связанных с ними первоочередных аварийно-спасательных работ, а также неблагоприятных климатических воздействий.

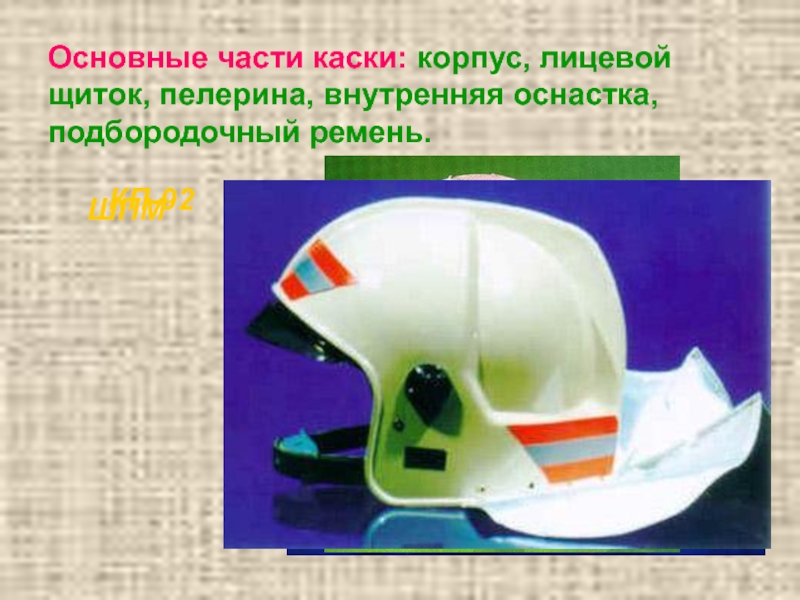

Слайд 9Основные части каски: корпус, лицевой щиток, пелерина, внутренняя оснастка, подбородочный ремень.
КП-92
ШПМ
Слайд 10Специальная защитная обувь пожарных – это специальная защитная обувь, обладающая достаточным
комплексом защитных, физиолого-гигиенических и эргономических показателей, позволяющих пожарным выполнять боевые действия по тушению пожаров и проведению связанных с ними первоочередных аварийно-спасательных работ, а также обеспечивающих защиту от климатических воздействий.
Специальная защитная обувь пожарных подразделяется на кожаную и резиновую.

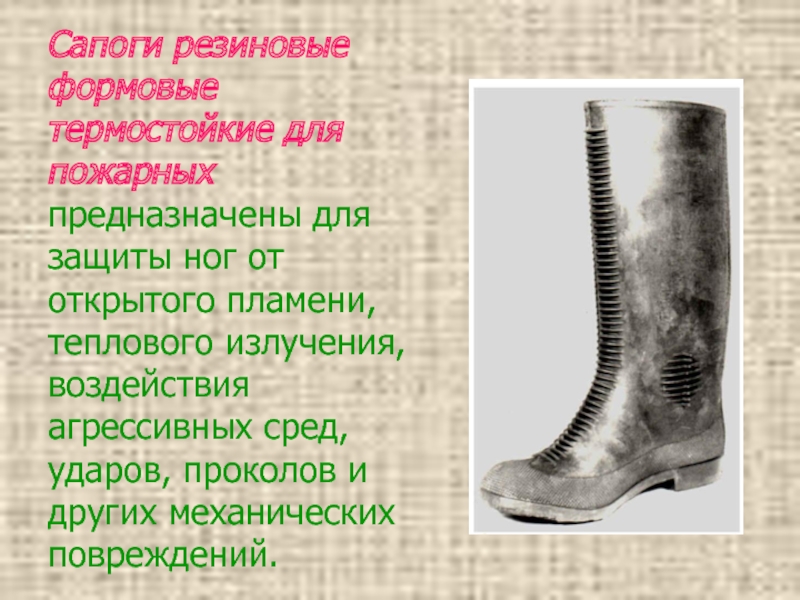

Слайд 11Сапоги резиновые формовые термостойкие для пожарных предназначены для защиты ног от
открытого пламени, теплового излучения, воздействия агрессивных сред, ударов, проколов и других механических повреждений.

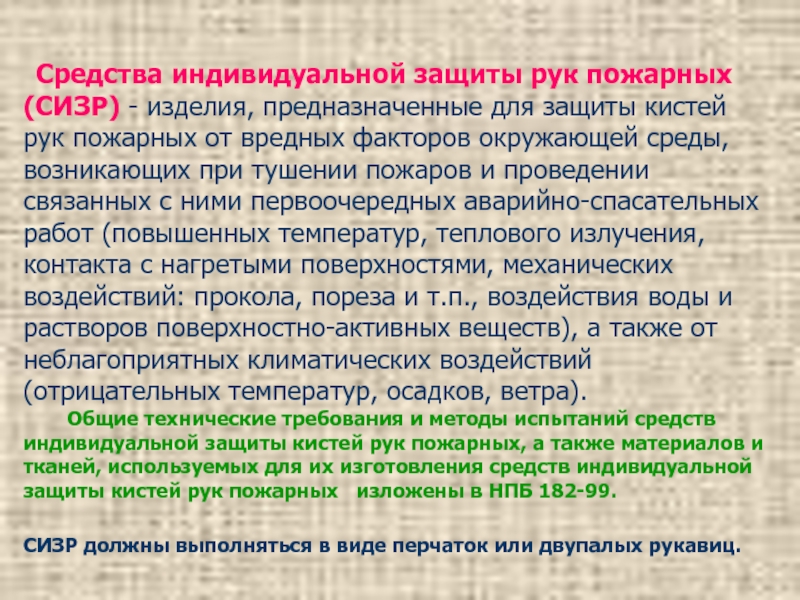

Слайд 12 Средства индивидуальной защиты рук пожарных (СИЗР) - изделия, предназначенные для
защиты кистей рук пожарных от вредных факторов окружающей среды, возникающих при тушении пожаров и проведении связанных с ними первоочередных аварийно-спасательных работ (повышенных температур, теплового излучения, контакта с нагретыми поверхностями, механических воздействий: прокола, пореза и т.п., воздействия воды и растворов поверхностно-активных веществ), а также от неблагоприятных климатических воздействий (отрицательных температур, осадков, ветра).
Общие технические требования и методы испытаний средств индивидуальной защиты кистей рук пожарных, а также материалов и тканей, используемых для их изготовления средств индивидуальной защиты кистей рук пожарных изложены в НПБ 182-99.
СИЗР должны выполняться в виде перчаток или двупалых рукавиц.

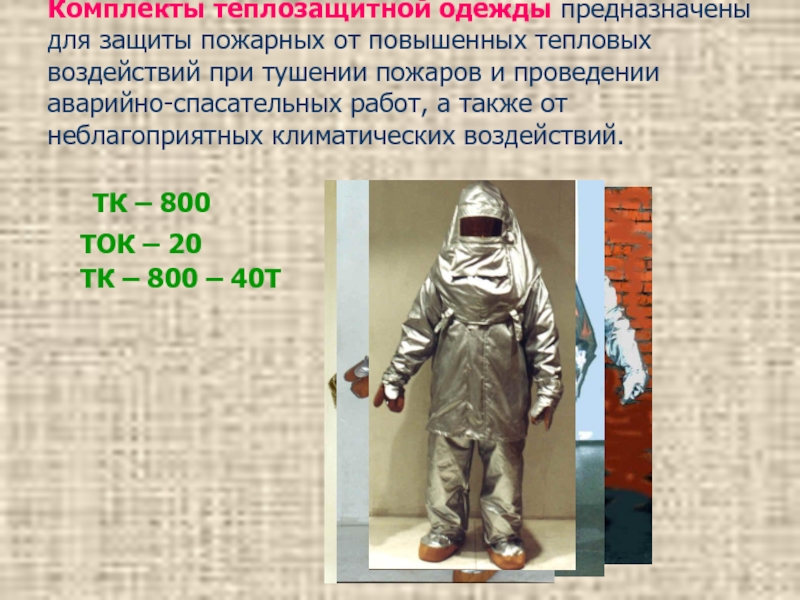

Слайд 13Комплекты теплозащитной одежды предназначены для защиты пожарных от повышенных тепловых воздействий
при тушении пожаров и проведении аварийно-спасательных работ, а также от неблагоприятных климатических воздействий.
ТК – 800
ТК – 800 – 40Т
ТОК – 20
Слайд 14Термозащитные костюмы серии
"Индекс" (Украина) - предназначены тушения пожаров большой
интенсивности (на нефтехранилищах, нефтяных и газовых фонтанах - "Индекс-1200"; пожаров, связанных с выделением вредных веществ на химических и других аналогичных объектах - "Индекс-ИК".
«Индекс – 1200» «ТЗК - 1200»
«Индекс – ИК» «ИК - ТГЗ»

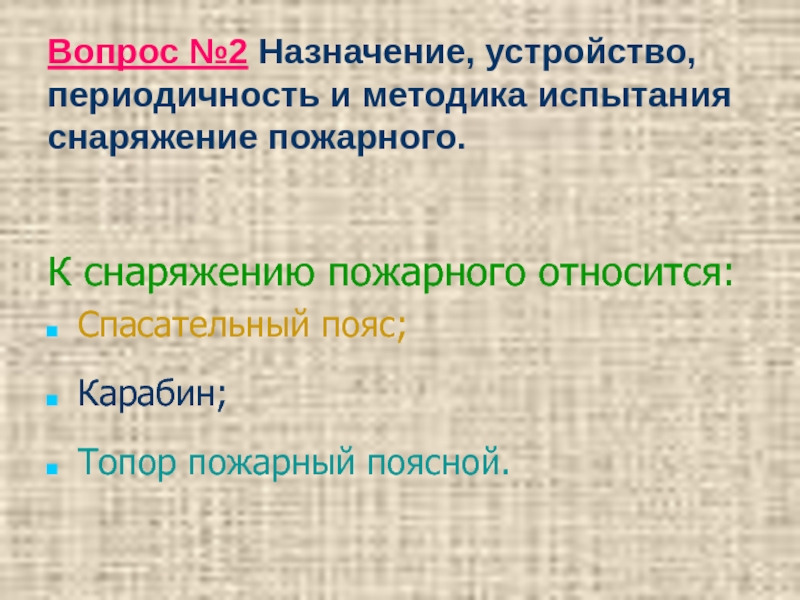

Слайд 17Вопрос №2 Назначение, устройство, периодичность и методика испытания снаряжение пожарного.
К снаряжению
пожарного относится:
Спасательный пояс;
Карабин;
Топор пожарный поясной.
Слайд 18Пояс пожарный спасательный предназначен для проведения аварийно-спасательных работ во время пожара,
а также для самоспасания и страховки пожарных при работе на высоте.
ППС - А1 (А2, Б1, Б2)
ППС – 1 (2,3,4)
ПС - А

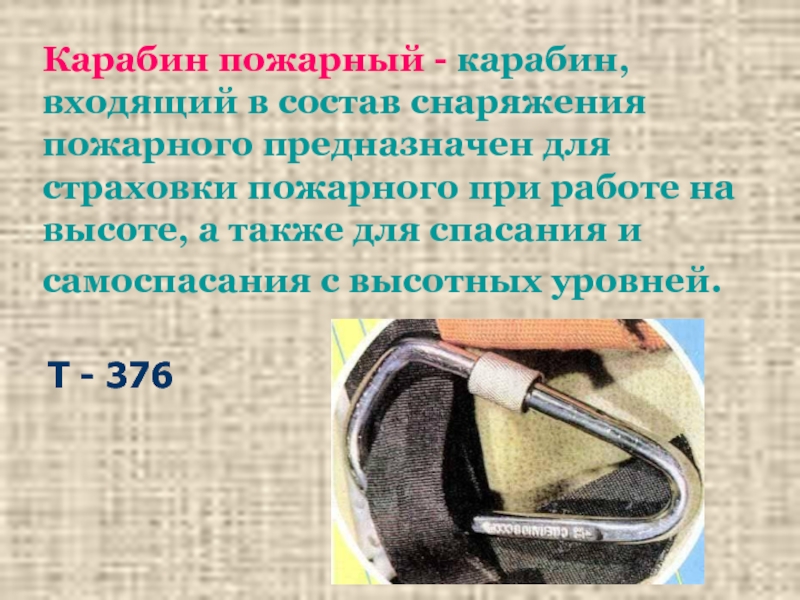

Слайд 19Карабин пожарный - карабин, входящий в состав снаряжения пожарного предназначен для
страховки пожарного при работе на высоте, а также для спасания и самоспасания с высотных уровней.
Т - 376
Слайд 20Топор пожарный поясной предназначен для вскрытия и разборки легких конструкций элементов
зданий. Кирка топора позволяет закрепиться на крутых скатах кровли.
Слайд 21 Пояса пожарные, спасательные и поясные карабины пожарные испытываются на прочность
один раз в год или после каждого ремонта. Для испытания пояс надевается на прочную консольную или балочную конструкцию диаметром не менее 300 мм и застегивается на пряжку.
К карабину, закрепленному на полукольце пояса, подвешивается без рывков груз 350 кг на 5 мин. После снятия нагрузки на поясе не должно быть никаких разрывов и других повреждений поясной ленты, пряжек, заклепок и др. Карабин не должен иметь измененной формы и целостности материала.
Затвор карабина должен свободно открываться и плотно закрываться. Испытания поясов карабинов может производиться на стенде с помощью динамометра.
Наносится маркировка на спасательный пояс.
Результаты испытания занося в «Журнал регистрации результатов испытаний пожарно-технического вооружения»

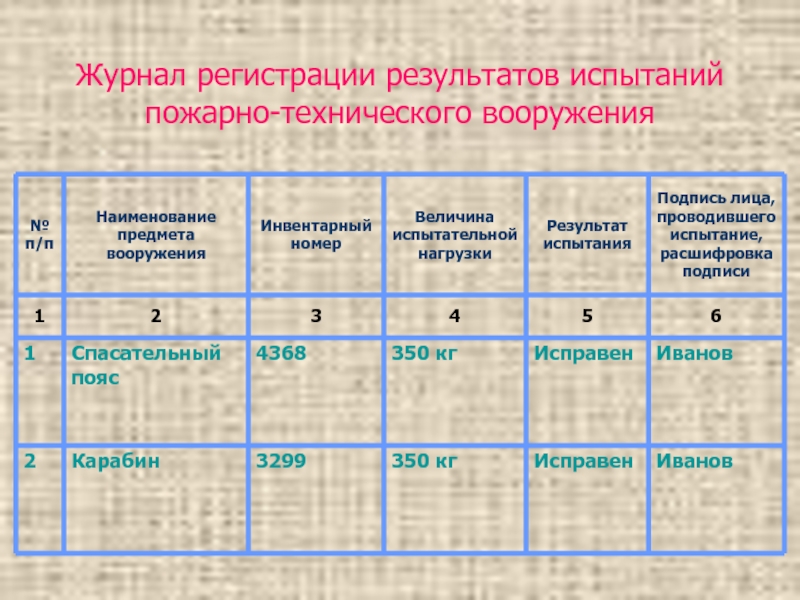

Слайд 22Журнал регистрации результатов испытаний пожарно-технического вооружения

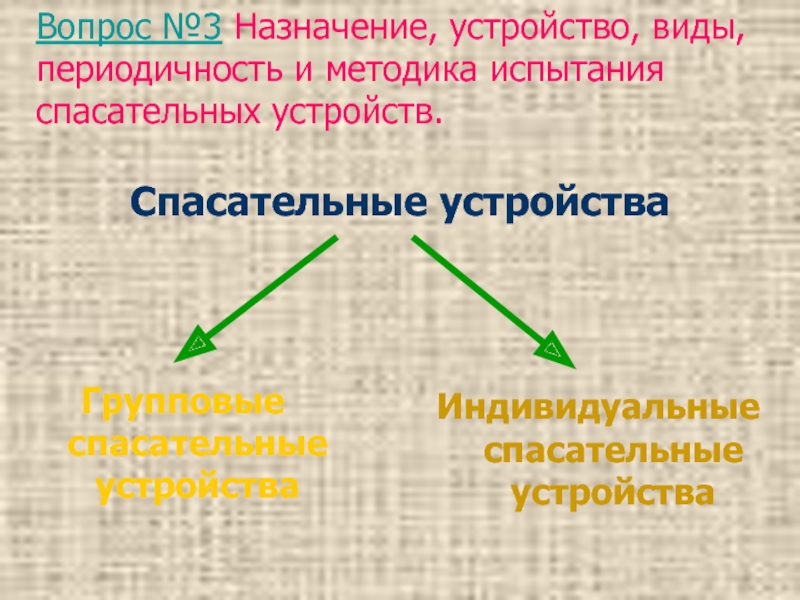

Слайд 23Вопрос №3 Назначение, устройство, виды, периодичность и методика испытания спасательных устройств.
Спасательные
устройства
Групповые спасательные устройства
Индивидуальные спасательные устройства

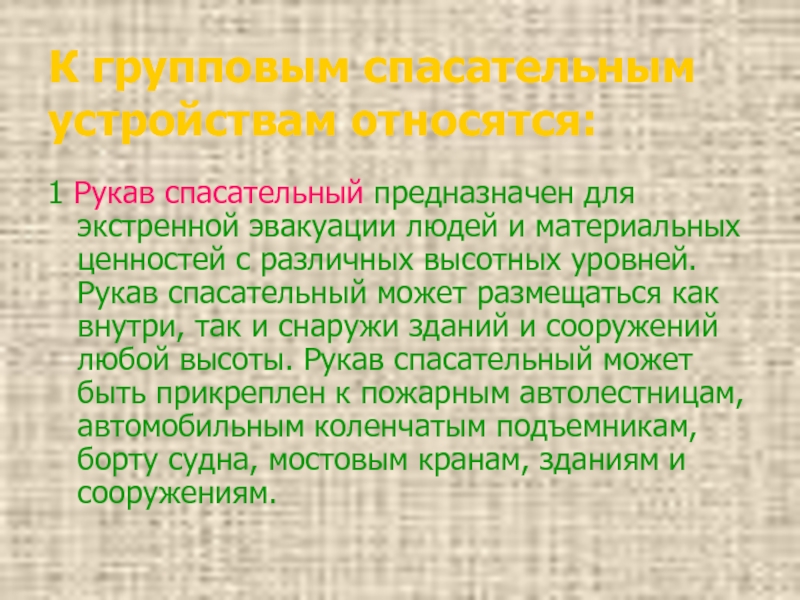

Слайд 24К групповым спасательным устройствам относятся:
1 Рукав спасательный предназначен для экстренной эвакуации
людей и материальных ценностей с различных высотных уровней. Рукав спасательный может размещаться как внутри, так и снаружи зданий и сооружений любой высоты. Рукав спасательный может быть прикреплен к пожарным автолестницам, автомобильным коленчатым подъемникам, борту судна, мостовым кранам, зданиям и сооружениям.

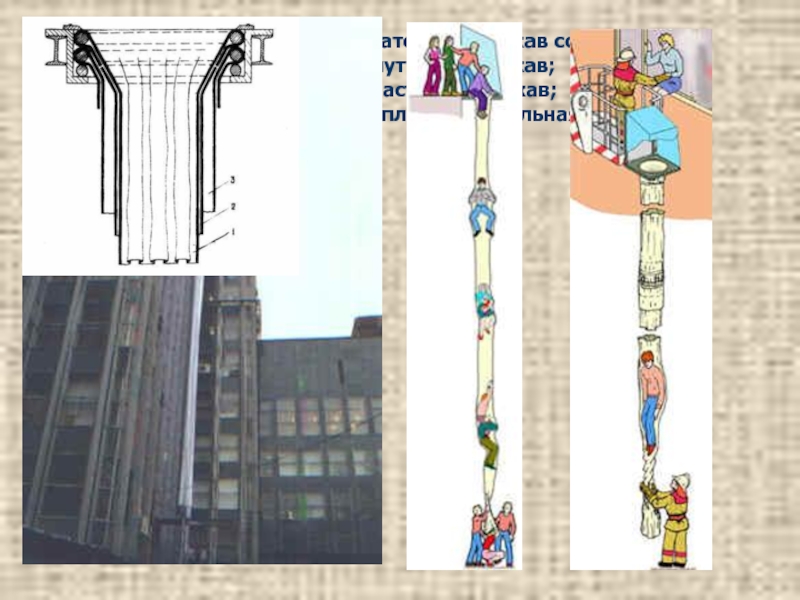

Слайд 25Спасательный рукав состоит из:
1- внутренний рукав;
2- эластичный рукав;
3- теплоотражательная
оболочка.

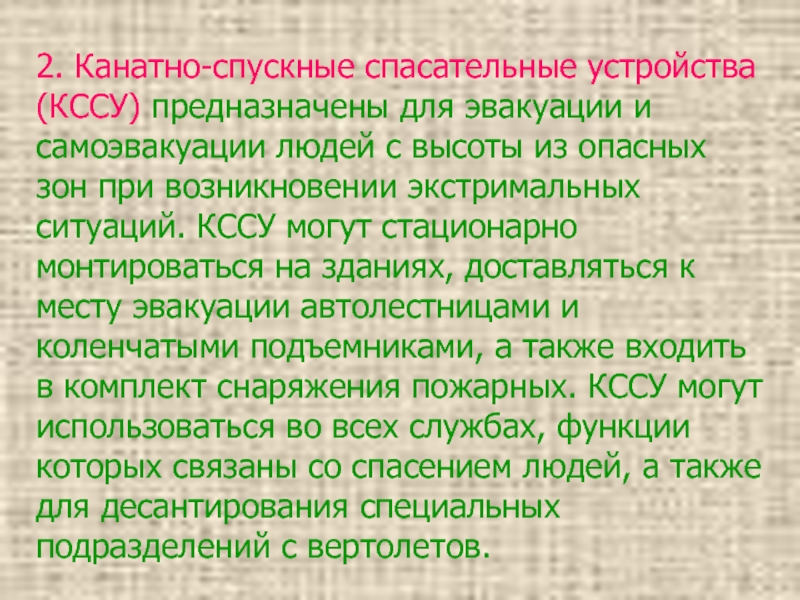

Слайд 262. Канатно-спускные спасательные устройства (КССУ) предназначены для эвакуации и самоэвакуации людей
с высоты из опасных зон при возникновении экстримальных ситуаций. КССУ могут стационарно монтироваться на зданиях, доставляться к месту эвакуации автолестницами и коленчатыми подъемниками, а также входить в комплект снаряжения пожарных. КССУ могут использоваться во всех службах, функции которых связаны со спасением людей, а также для десантирования специальных подразделений с вертолетов.

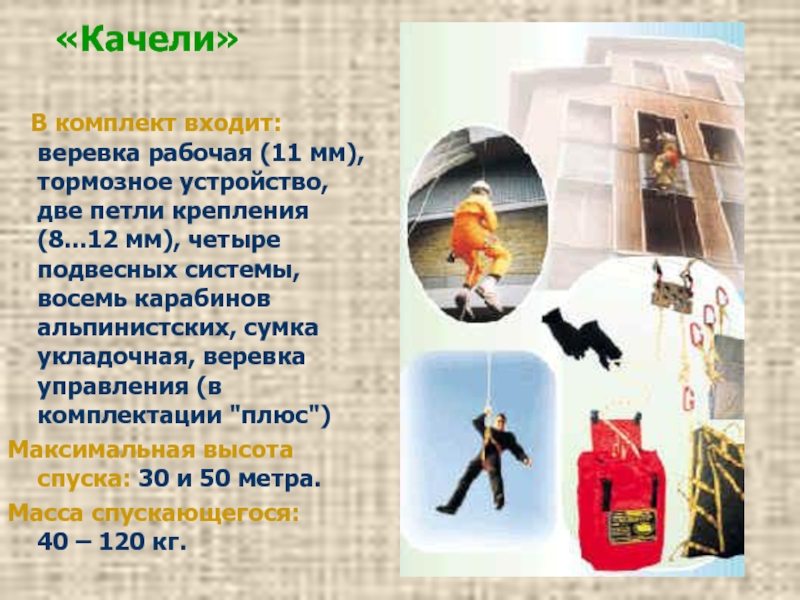

Слайд 27«Качели»
В комплект входит: веревка рабочая (11 мм), тормозное устройство,
две петли крепления (8...12 мм), четыре подвесных системы, восемь карабинов альпинистских, сумка укладочная, веревка управления (в комплектации "плюс")
Максимальная высота спуска: 30 и 50 метра.
Масса спускающегося: 40 – 120 кг.

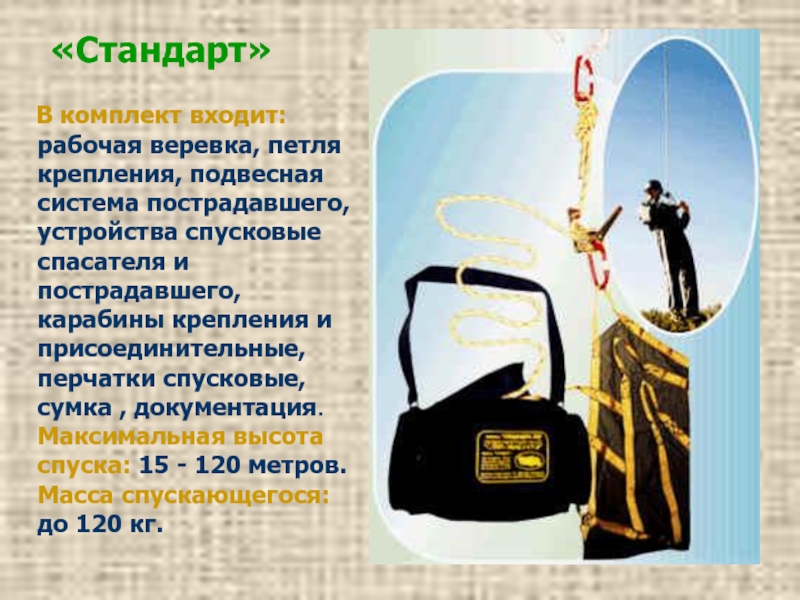

Слайд 28«Стандарт»
В комплект входит: рабочая веревка, петля крепления, подвесная система
пострадавшего, устройства спусковые спасателя и пострадавшего, карабины крепления и присоединительные, перчатки спусковые, сумка , документация.
Максимальная высота спуска: 15 - 120 метров.
Масса спускающегося: до 120 кг.

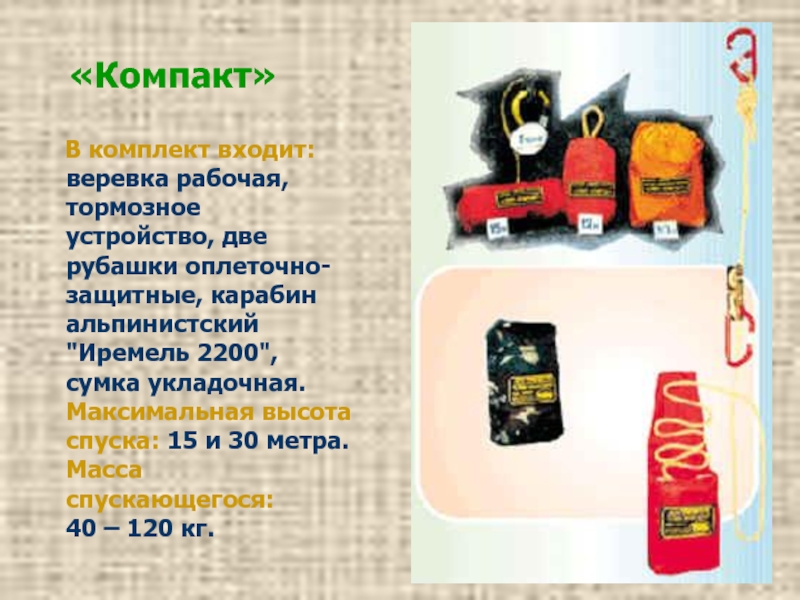

Слайд 29«Компакт»
В комплект входит: веревка рабочая, тормозное устройство, две рубашки
оплеточно-защитные, карабин альпинистский "Иремель 2200", сумка укладочная.
Максимальная высота спуска: 15 и 30 метра.
Масса спускающегося: 40 – 120 кг.
Слайд 30«Офис»
В комплект входит: веревка рабочая, подвесная система типа "Треугольник",
тормозное устройство, две рубашки оплеточно-защитные, два карабина альпинистских "Иремель 2200", сумка укладочная.
Максимальная высота спуска: 15 и 30 метра.
Масса спускающегося: 40 – 120 кг.
Слайд 313. Полотно натяжное спасательное предназначено для гашения энергии падающих с высоты
людей при пожарах и других аварийных ситуациях в зданиях и сооружениях ограниченной этажности в исключительных случаях при отсутствии или недостатке других спасательных средств.
Высота спасения: не более 8 м
Максимальная масса спасаемого человека: 100 кг

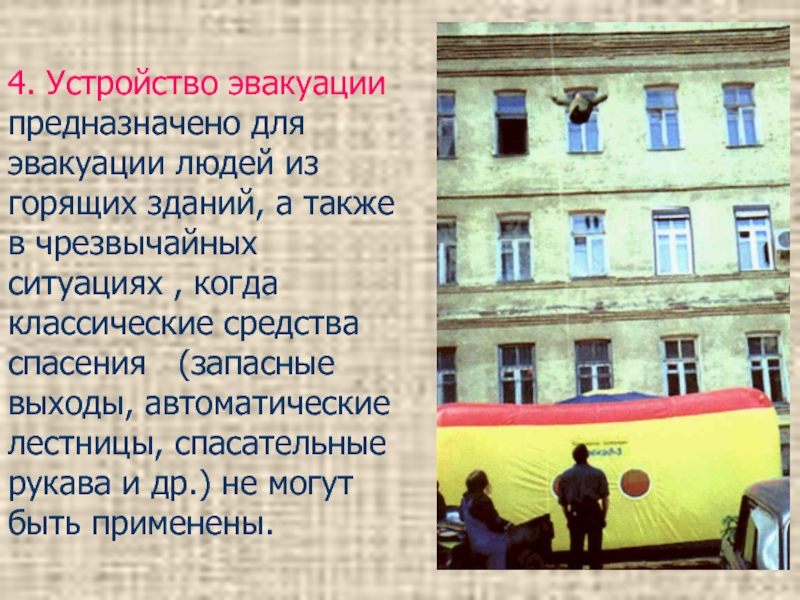

Слайд 324. Устройство эвакуации предназначено для эвакуации людей из горящих зданий, а
также в чрезвычайных ситуациях , когда классические средства спасения (запасные выходы, автоматические лестницы, спасательные рукава и др.) не могут быть применены.
Слайд 331- тканевая оболочка;
2- рукав;
3- верхнее основание;
4- ленты (веревки);
5- окна;
6- ручки;
7- поддерживающий каркас;
8- вентилятор.
Максимальная высота спасения - 20 м.
Максимальная масса спасаемого человека - 120 кг.

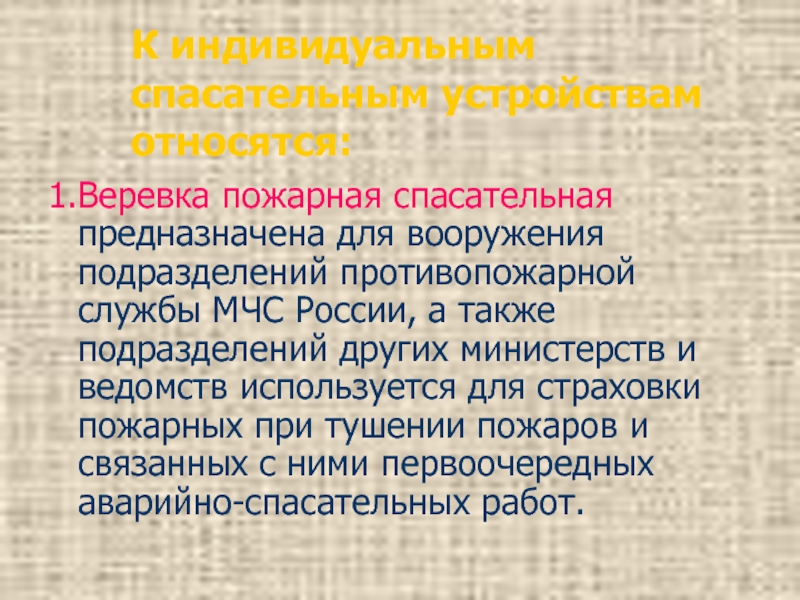

Слайд 34К индивидуальным спасательным устройствам относятся:
1.Веревка пожарная спасательная предназначена для вооружения подразделений
противопожарной службы МЧС России, а также подразделений других министерств и ведомств используется для страховки пожарных при тушении пожаров и связанных с ними первоочередных аварийно-спасательных работ.

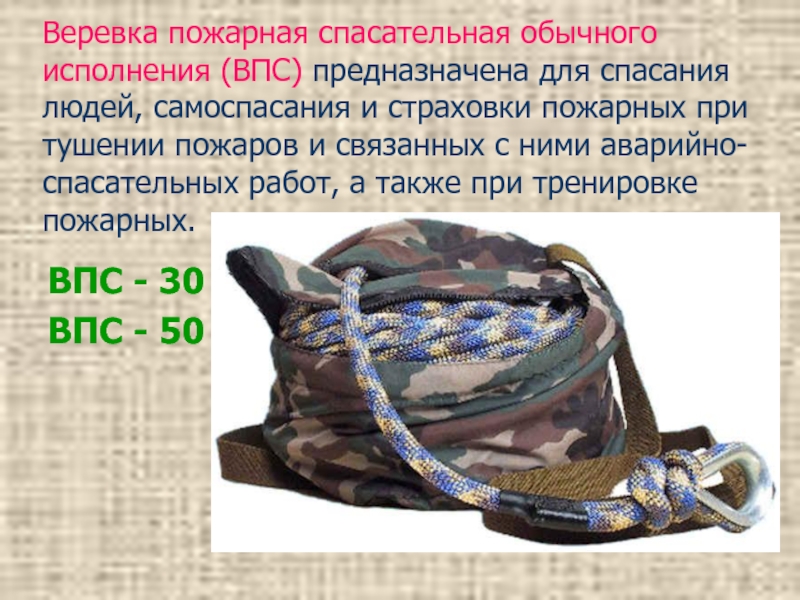

Слайд 35Веревка пожарная спасательная обычного исполнения (ВПС) предназначена для спасания людей, самоспасания
и страховки пожарных при тушении пожаров и связанных с ними аварийно-спасательных работ, а также при тренировке пожарных.
ВПС - 30
ВПС - 50
Слайд 36Термостойкая пожарная веревка (ТПВ) предназначена для выполнения аварийно-спасательных работ при тушении
пожаров в зонах возможного воздействия на нее открытого пламени и высоких температур.
ТПВ – 30 ТПВ - 50
Слайд 37 Спасательная веревка испытывается на прочность один раз в 6
месяцев. Одним из способов: динамическое испытание или статическое испытание.
Статическое испытание спасательной веревки: для испытания спасательную веревку распускают на всю длину и к одному концу подвешенной спасательной веревки прикрепляют груз в 350 кг на 5 мин. После снятия нагрузки на спасательной веревке не должно быть никаких повреждений, остаточное удлинение спасательной веревки не должно превышать 5% первоначальной ее длины. Спасательную веревку можно испытывать и в горизонтальном положении через блок.

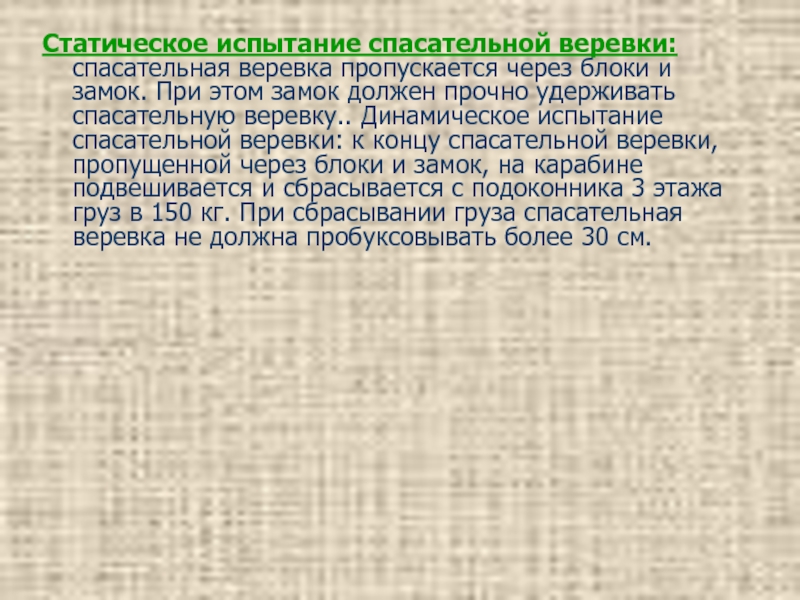

Слайд 38Статическое испытание спасательной веревки: спасательная веревка пропускается через блоки и замок.
При этом замок должен прочно удерживать спасательную веревку.. Динамическое испытание спасательной веревки: к концу спасательной веревки, пропущенной через блоки и замок, на карабине подвешивается и сбрасывается с подоконника 3 этажа груз в 150 кг. При сбрасывании груза спасательная веревка не должна пробуксовывать более 30 см.
