Презентация, доклад на тему БЕНЗИНОВЫЙ ВПРЫСК
Содержание
- 1. БЕНЗИНОВЫЙ ВПРЫСК
- 2. БЕНЗИНОВЫЙ ВПРЫСКТОПЛИВО
- 3. БЕНЗИНОВЫЙ ВПРЫСКТОПЛИВО
- 4. БЕНЗИНОВЫЙ ВПРЫСКТОПЛИВО
- 5. БЕНЗИНОВЫЙ ВПРЫСКТОПЛИВО
- 6. Исторический обзорСистема бензинового впрыска:Принципы смесеобразованияМедленное сгораниеСгорание быстрое
- 7. БЕНЗИНОВЫЙ ВПРЫСКЭкономичный состав смеси: 1/18В этой смеси
- 8. БЕНЗИНОВЫЙ ВПРЫСКТОПЛИВО
- 9. БЕНЗИНОВЫЙ ВПРЫСКГорючая смесьСтехиометрическое отношение массы топлива к массе воздуха:1 / 14,8
- 10. БЕНЗИНОВЫЙ ВПРЫСК
- 11. БЕНЗИНОВЫЙ ВПРЫСК
- 12. БЕНЗИНОВЫЙ ВПРЫСКМетоды смесеобразованияВнешнее смесеобразованиеКарбюраторОдноточечный впрыскВнутреннее смесеобразованиеРаспределенный впрыск
- 13. Система бензинового впрыска:Методы смесеобразованияРаспределенный впрыскТип RMOTRONICКоличество впрыскиваемого
- 14. БЕНЗИНОВЫЙ ВПРЫСКМетоды смесеобразования
- 15. Система бензинового впрыска:Методы смесеобразованияОпределение массы топлива
- 16. БЕНЗИНОВЫЙ ВПРЫСКМетоды смесеобразования
- 17. БЕНЗИНОВЫЙ ВПРЫСКМетоды смесеобразования

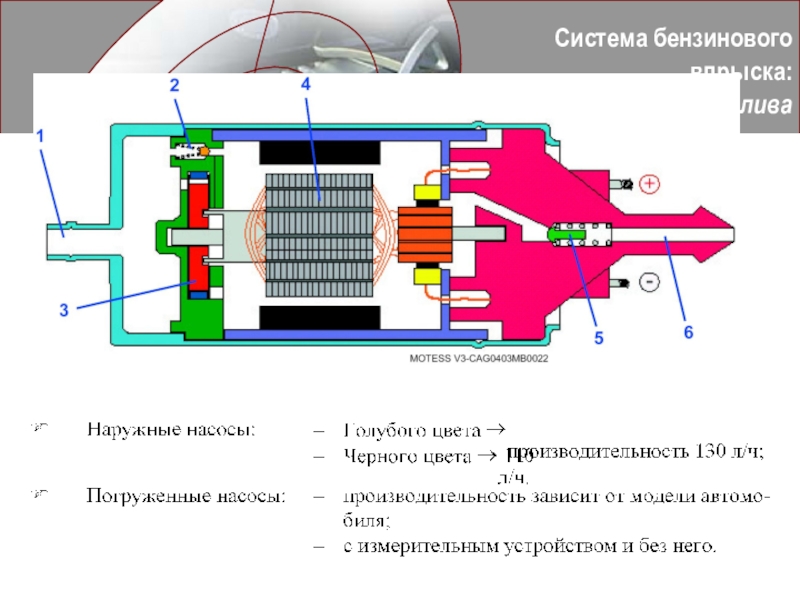

- 18. Система бензинового впрыска:Система подачи топлива
- 19. Система бензинового впрыска:Система подачи топлива
- 20. Система бензинового впрыска:Система подачи топлива
- 21. Система бензинового впрыска:Система подачи топлива
- 22. БЕНЗИНОВЫЙ ВПРЫСКМетоды смесеобразования
- 23. Система бензинового впрыска:Система подачи топлива1. Шариковый клапан.2.
- 24. Система бензинового впрыска:Система подачи топлива
- 25. Система бензинового впрыска:Система подачи топлива
- 26. БЕНЗИНОВЫЙ ВПРЫСКСистема подачи топлива
- 27. Система бензинового впрыска:Система подачи топлива
- 28. БЕНЗИНОВЫЙ ВПРЫСКСистема подачи топлива
- 29. Система бензинового впрыска:Система подачи топлива
- 30. БЕНЗИНОВЫЙ ВПРЫСКСистема подачи топлива
- 31. Система бензинового впрыска:Система подачи топлива

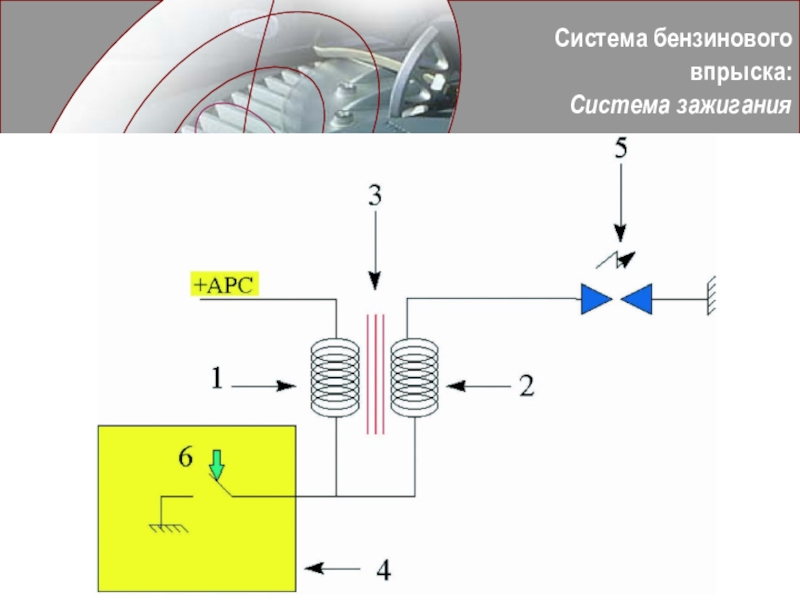

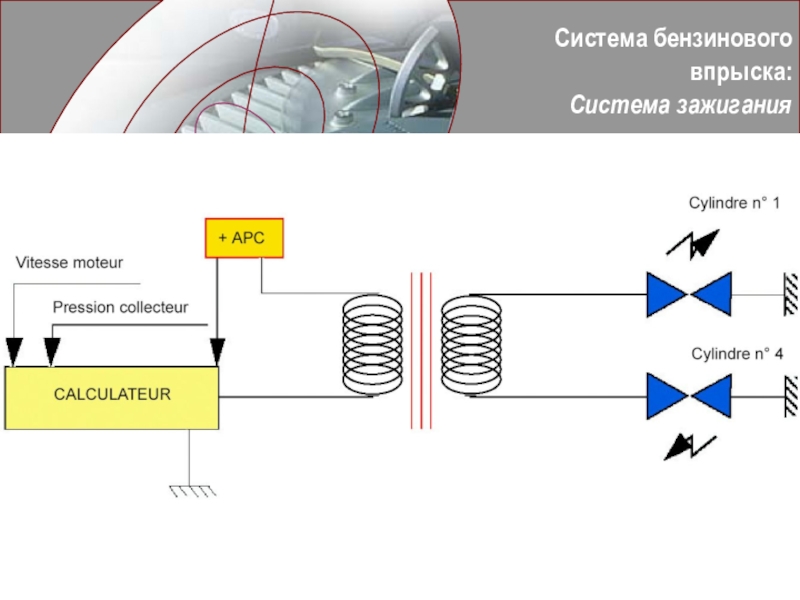

- 32. Система бензинового впрыска:Система зажигания
- 33. Система бензинового впрыска:Система зажигания
- 34. Система бензинового впрыска:Система зажигания

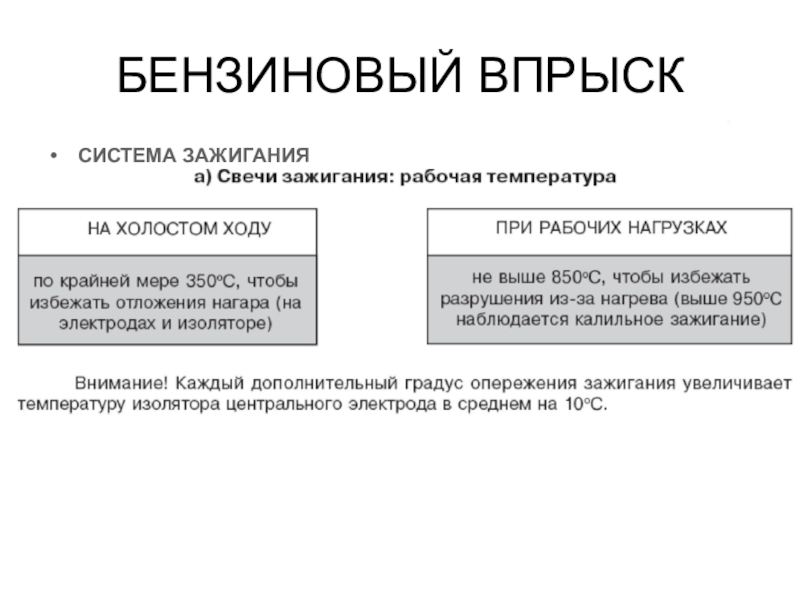

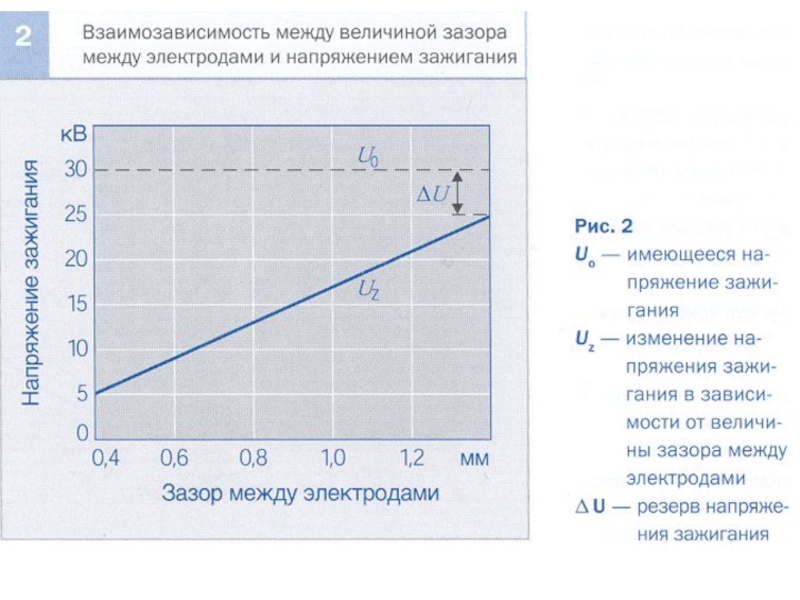

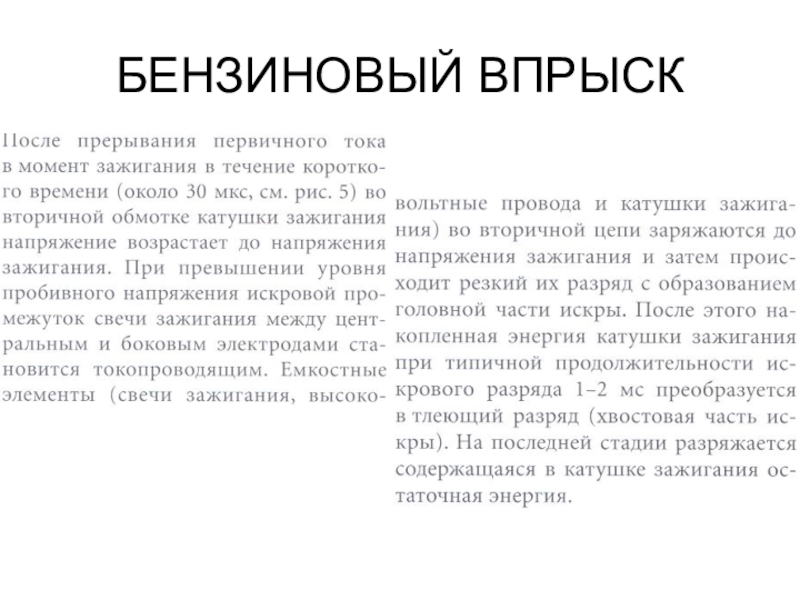

- 35. БЕНЗИНОВЫЙ ВПРЫСКСИСТЕМА ЗАЖИГАНИЯ
- 36. БЕНЗИНОВЫЙ ВПРЫСКСИСТЕМА ЗАЖИГАНИЯ
- 37. БЕНЗИНОВЫЙ ВПРЫСКСИСТЕМА ЗАЖИГАНИЯ
- 38. БЕНЗИНОВЫЙ ВПРЫСКСИСТЕМА ЗАЖИГАНИЯ
- 39. БЕНЗИНОВЫЙ ВПРЫСКСИСТЕМА ЗАЖИГАНИЯ
- 40. БЕНЗИНОВЫЙ ВПРЫСКСИСТЕМА ЗАЖИГАНИЯ
- 41. БЕНЗИНОВЫЙ ВПРЫСКСИСТЕМА ЗАЖИГАНИЯ
- 42. БЕНЗИНОВЫЙ ВПРЫСКСИСТЕМА ЗАЖИГАНИЯ

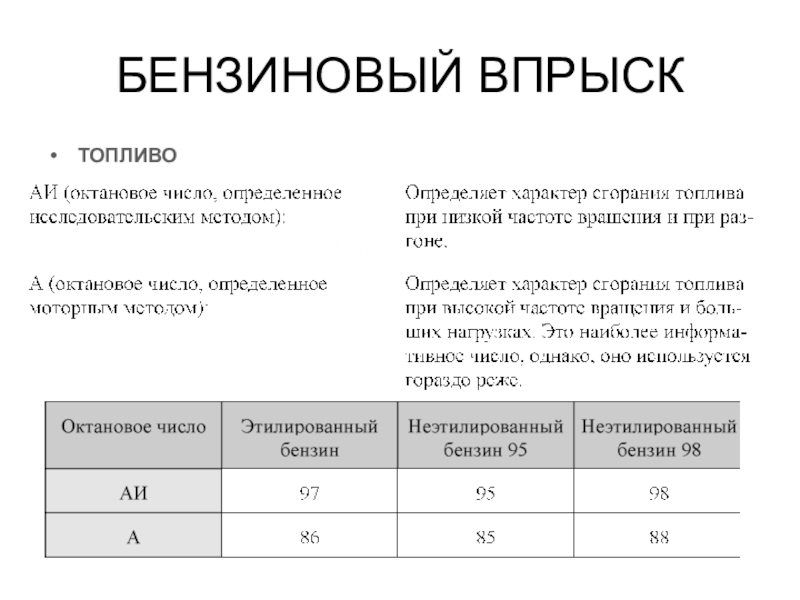

БЕНЗИНОВЫЙ ВПРЫСКТОПЛИВО
Слайд 6
Исторический обзор
Система бензинового впрыска:

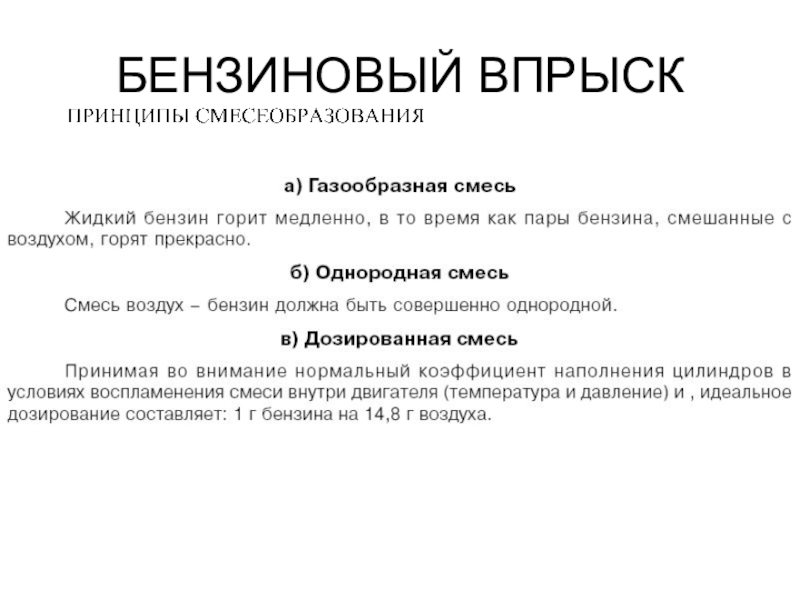

Принципы смесеобразования
Медленное сгорание
Сгорание быстрое и полное
Неполное сгорание
Плохая производительность
Перегрев
двигателя
Выбросы Nox
Детонация
Калильное зажигание
Выбросы Nox
Детонация
Калильное зажигание
Плохая производительность
Расход
Выбросы CO и CH
Образование нагара
Смесь горит
Смесь не горит
Смесь не горит
Бедная
Богатая

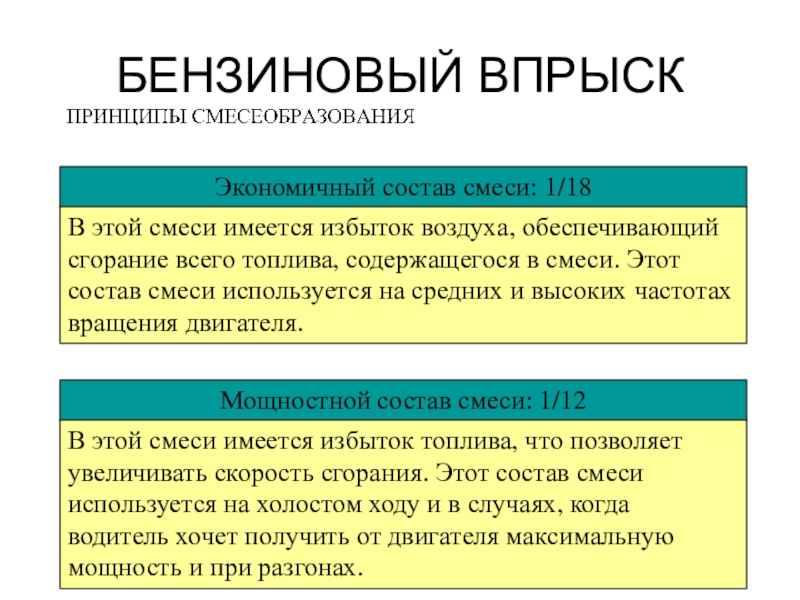

Слайд 7БЕНЗИНОВЫЙ ВПРЫСК
Экономичный состав смеси: 1/18
В этой смеси имеется избыток воздуха, обеспечивающий
сгорание всего топлива, содержащегося в смеси. Этот состав смеси используется на средних и высоких частотах вращения двигателя.
Мощностной состав смеси: 1/12
В этой смеси имеется избыток топлива, что позволяет увеличивать скорость сгорания. Этот состав смеси используется на холостом ходу и в случаях, когда водитель хочет получить от двигателя максимальную мощность и при разгонах.

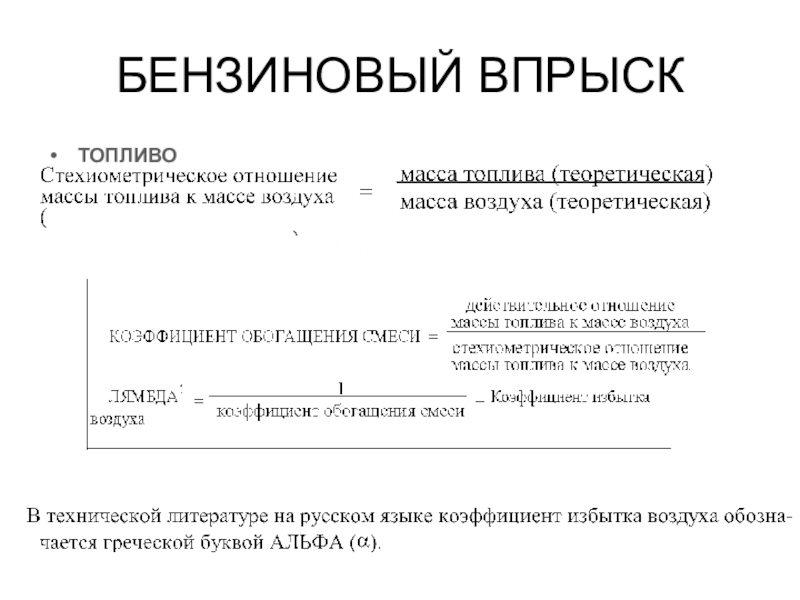

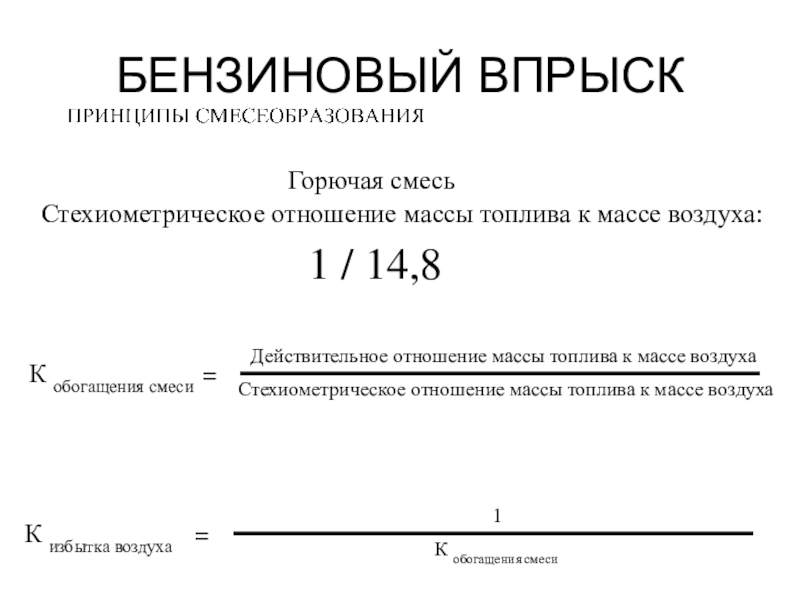

Слайд 9БЕНЗИНОВЫЙ ВПРЫСК

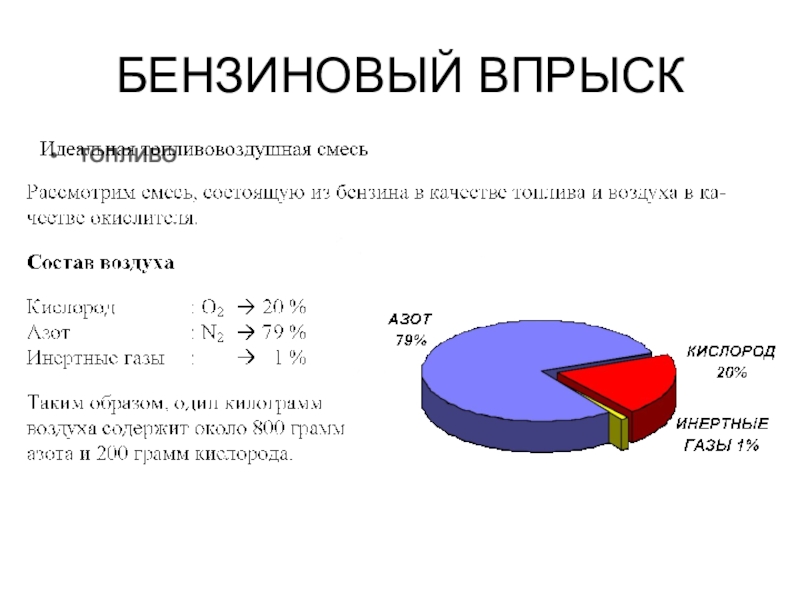

Горючая смесь
Стехиометрическое отношение массы топлива к массе воздуха:
1 / 14,8
Слайд 12БЕНЗИНОВЫЙ ВПРЫСК

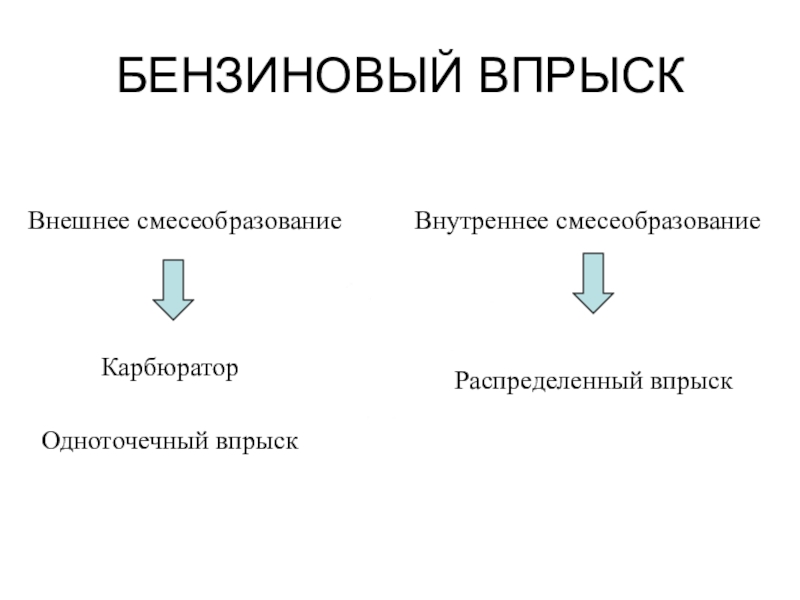

Методы смесеобразования
Внешнее смесеобразование
Карбюратор

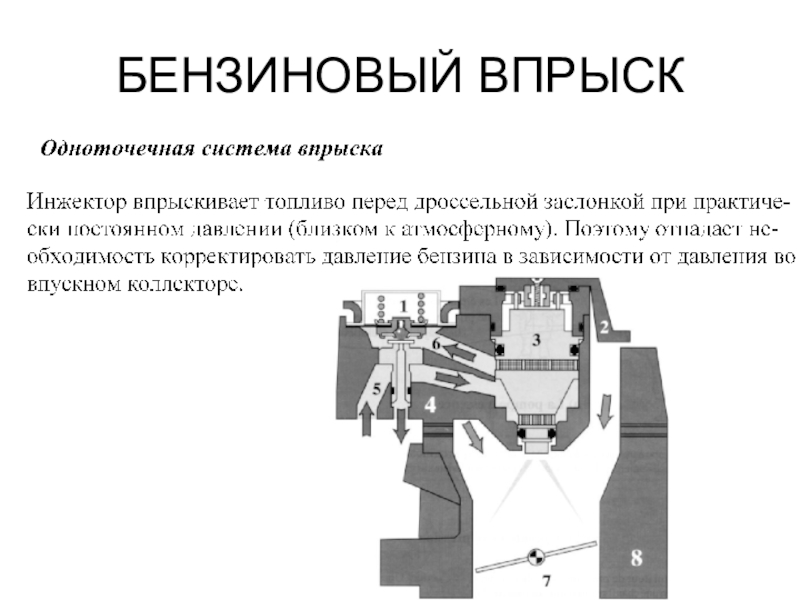

Одноточечный впрыск
Внутреннее смесеобразование
Распределенный впрыск

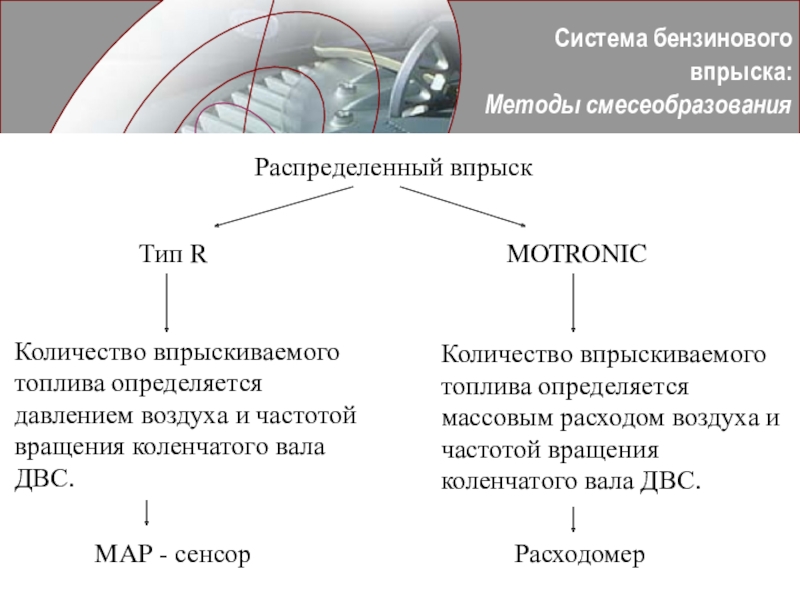

Слайд 13
Система бензинового впрыска:
Методы смесеобразования
Распределенный впрыск
Тип R
MOTRONIC
Количество впрыскиваемого топлива определяется давлением воздуха
и частотой вращения коленчатого вала ДВС.

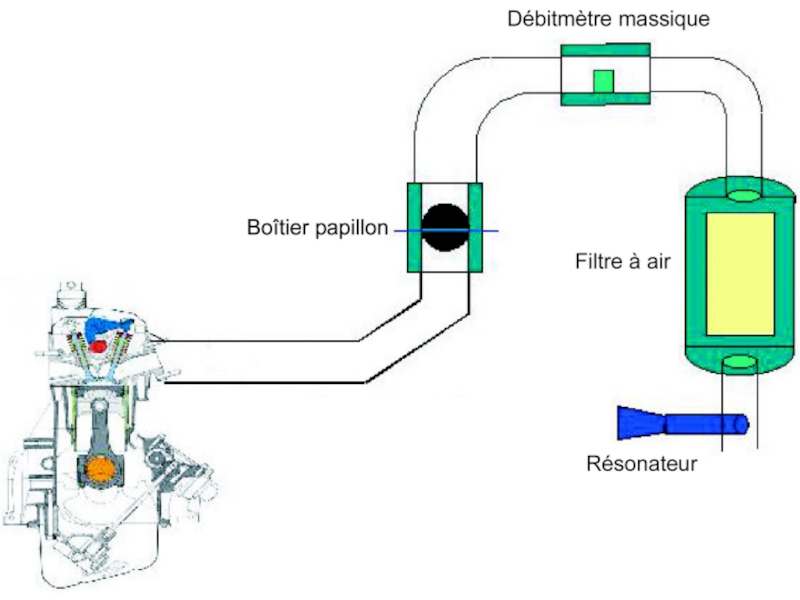

Количество впрыскиваемого топлива определяется массовым расходом воздуха и частотой вращения коленчатого вала ДВС.
MAP - сенсор
Расходомер

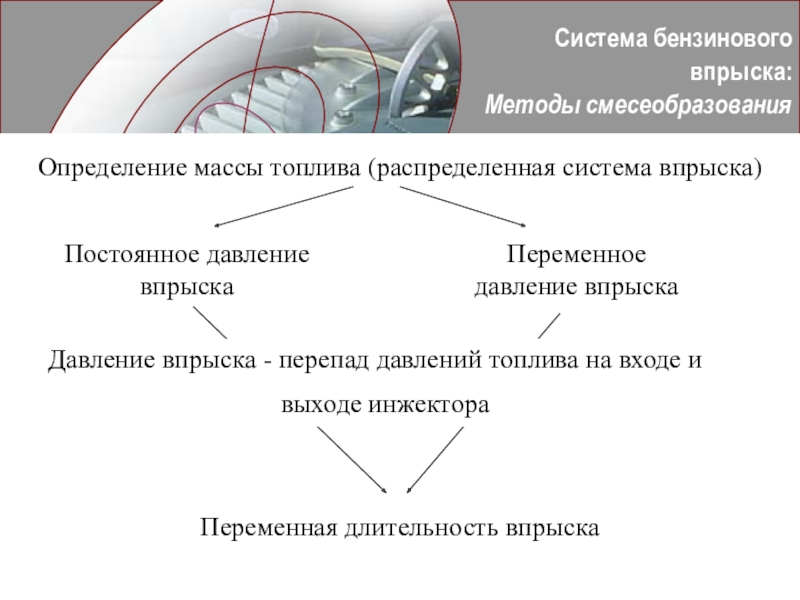

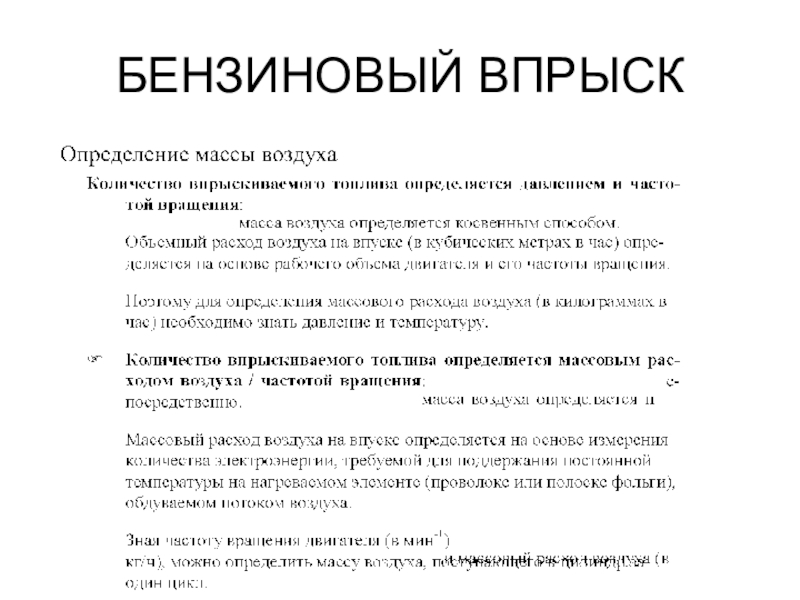

Слайд 15
Система бензинового впрыска:
Методы смесеобразования

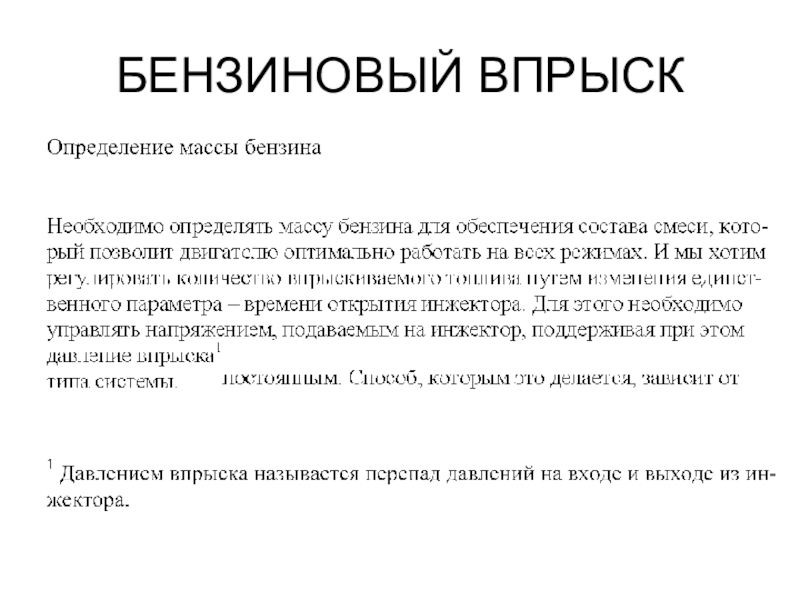

Определение массы топлива (распределенная система впрыска)
Постоянное давление
впрыска
Переменное давление впрыска
Давление впрыска - перепад давлений топлива на входе и
выходе инжектора
Переменная длительность впрыска

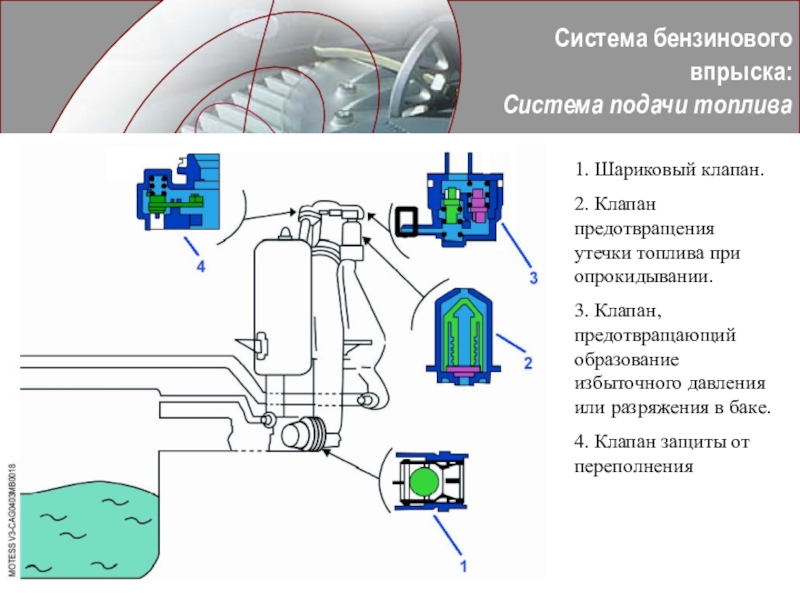

Слайд 23
Система бензинового впрыска:
Система подачи топлива
1. Шариковый клапан.
2. Клапан предотвращения утечки топлива
при опрокидывании.
3. Клапан, предотвращающий образование избыточного давления или разряжения в баке.
4. Клапан защиты от переполнения
3. Клапан, предотвращающий образование избыточного давления или разряжения в баке.
4. Клапан защиты от переполнения
