ГУ СШ №36

УЧЕНИК 10 КЛАССА «А» ДЕЛОВ А. В.

ПРЕПОДАВАТЕЛЬ НВП НЕМЦОВ П. П.

ПРЕПОДАВАТЕЛЬ ИВТ КРИВОШЕЕНА Н. В.

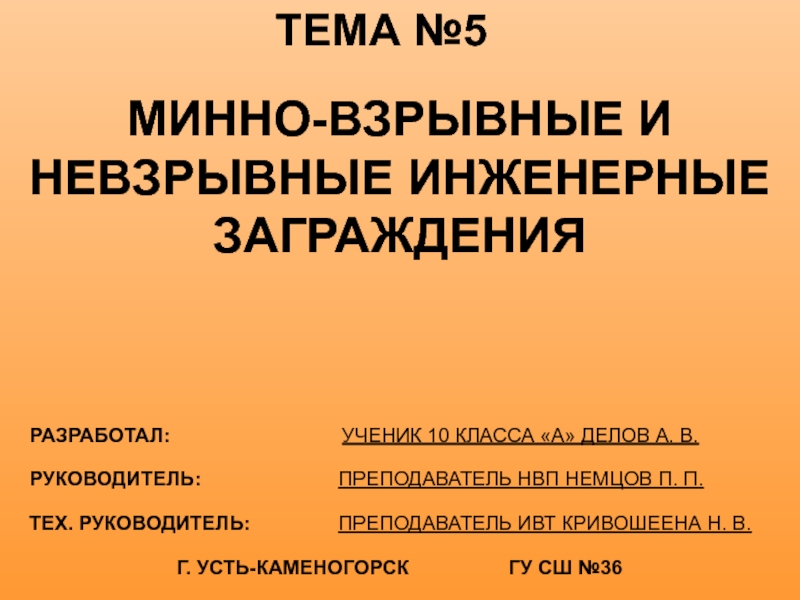

ТЕМА №5

НЕВЗРЫВНЫЕ ИНЖЕНЕРНЫЕ ЗАГРАЖДЕНИЯ.

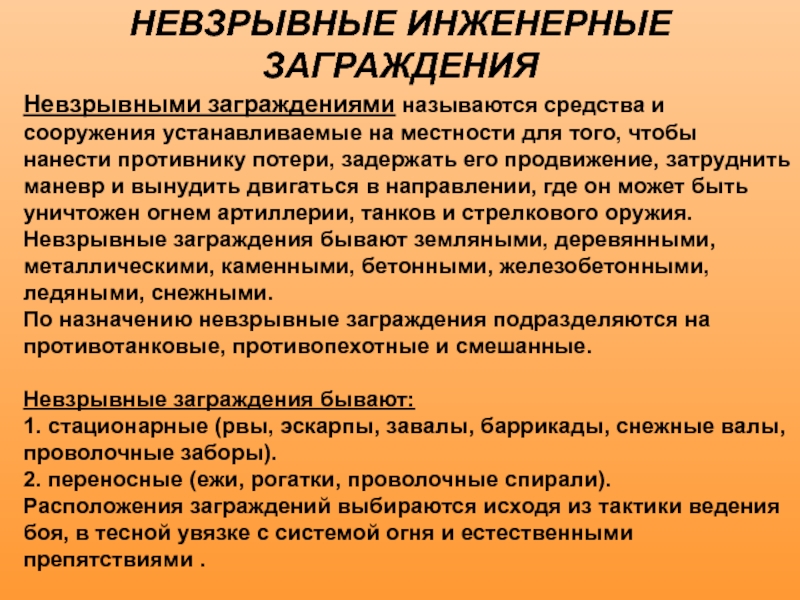

чтобы нанести противнику потери, задержать его продвижение, затруднить маневр и вынудить двигаться в направлении, где он может быть уничтожен огнем артиллерии, танков и стрелкового оружия.
Невзрывные заграждения бывают земляными, деревянными, металлическими, каменными, бетонными, железобетонными, ледяными, снежными.
По назначению невзрывные заграждения подразделяются на противотанковые, противопехотные и смешанные.

Невзрывные заграждения бывают:
1. стационарные (рвы, эскарпы, завалы, баррикады, снежные валы, проволочные заборы).
2. переносные (ежи, рогатки, проволочные спирали).
Расположения заграждений выбираются исходя из тактики ведения боя, в тесной увязке с системой огня и естественными препятствиями .

НЕВЗРЫВНЫЕ ИНЖЕНЕРНЫЕ ЗАГРАЖДЕНИЯ

до 15°. От­рывка ведется с применением землеройных машин и взрывчатых веществ.
Для устройства противотанковых рвов взрывным способом применяются сосредоточенные и удлиненные заряды. Сосредоточенные заряды весом по 25кг каждый укладываются в грунт на глубину 1,5-1,6 -м; расстояние между соседними зарядами принимается 2,5-3,0 м. Одновременный взрыв всех зарядов осуществляется электрическим или огневым способом с применением сети из детонирующего шнура. Удлиненные заряды весом 12-14 кг взрывчатого вещества на 1 пог. м укладываются в грунт на глубину 1,2-1,3 м. В результате взрыва такого заряда образуется противотанковый ров.

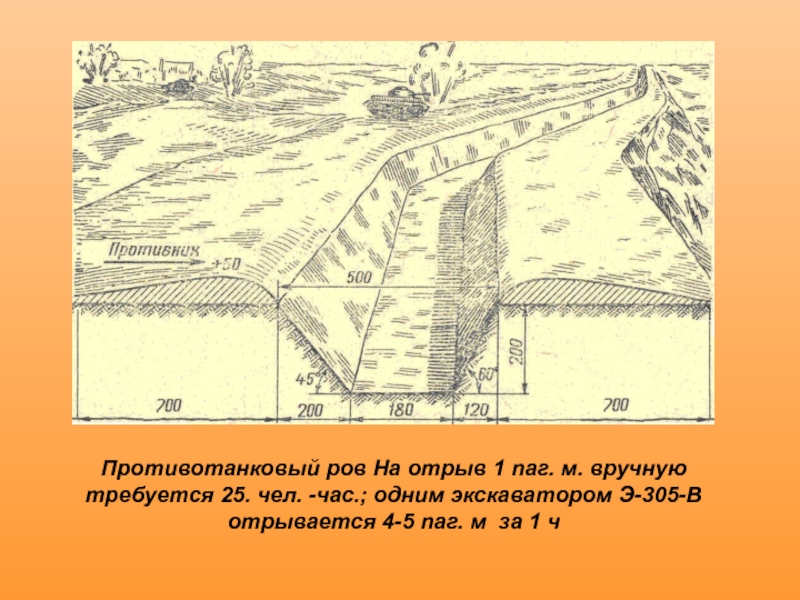

ПРОТИВОТАНКОВЫЕ РВЫ

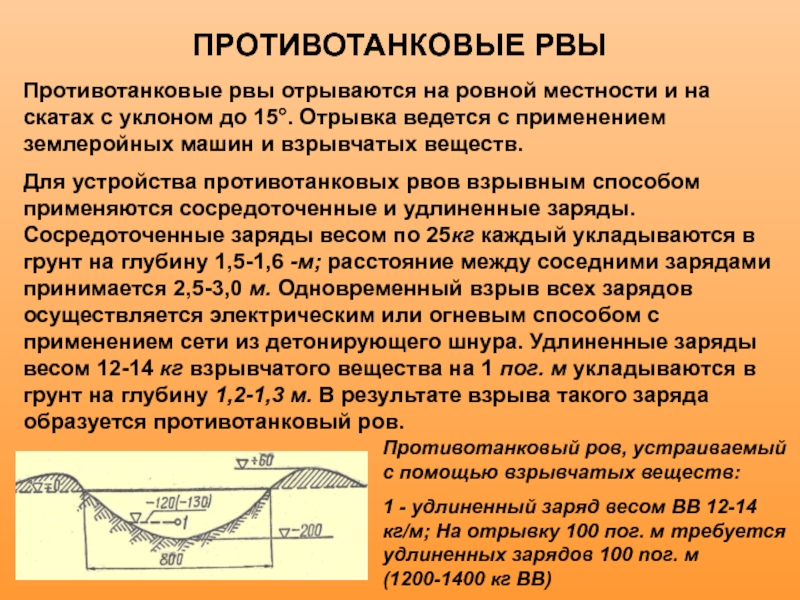

Противотанковый ров, устраиваемый с помощью взрывчатых веществ:
1 - удлиненный заряд весом ВВ 12-14 кг/м; На отрывку 100 пог. м требуется удлиненных зарядов 100 nог. м (1200-1400 кг ВВ)

-час.; одним экскаватором Э-305-В отрывается 4-5 nаг. м за 1 ч

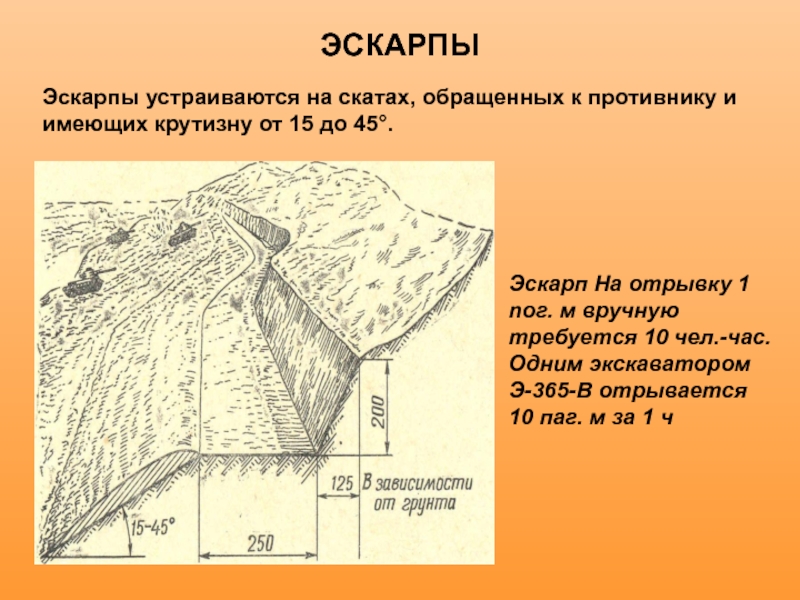

15 до 45°.

Эскарп На отрывку 1 nог. м вручную требуется 10 чел.-час. Одним экскаватором Э-365-В отрывается 10 паг. м за 1 ч

крутизну от 15 до 45~190

Контрэскарп
На отрывку 1 пог. м вручную требуется 18 чел.-час. одним экскаватором Э-255 отрывается 5 пог. м за 1 ч

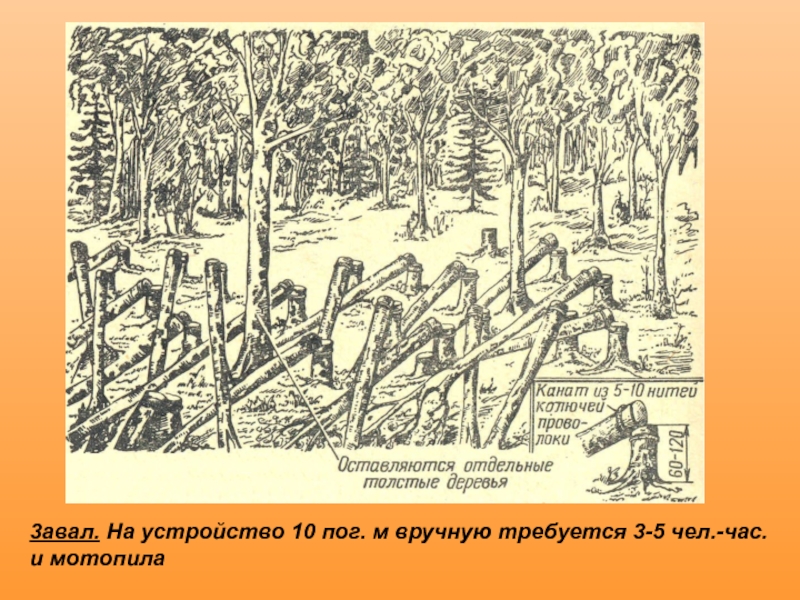

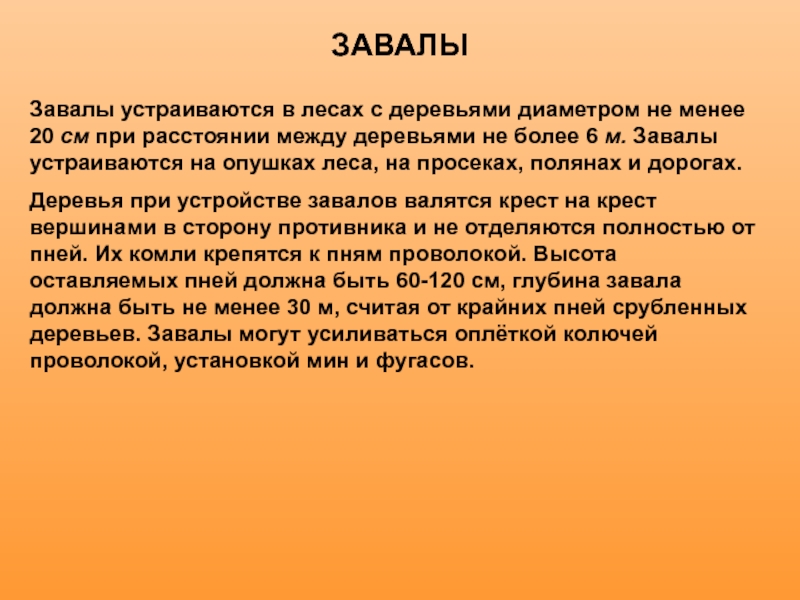

при расстоянии между деревьями не более 6 м. Завалы устраиваются на опушках леса, на просеках, полянах и дорогах.
Деревья при устройстве завалов валятся крест на крест вершинами в сторону противника и не отделяются полностью от пней. Их комли крепятся к пням проволокой. Высота оставляемых пней должна быть 60-120 см, глубина завала должна быть не менее 30 м, считая от крайних пней срубленных деревьев. Завалы могут усиливаться оплёткой колючей проволокой, установкой мин и фугасов.

мотопила

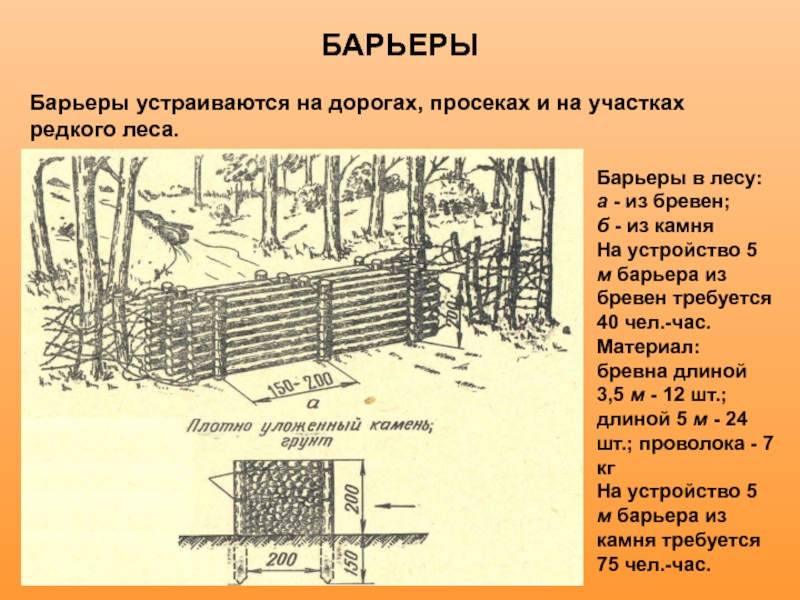

в лесу:
а - из бревен;
б - из камня
На устройство 5 м барьера из бревен требуется 40 чел.-час.
Материал: бревна длиной 3,5 м - 12 шт.; длиной 5 м - 24 шт.; проволока - 7 кг
На устройство 5 м барьера из камня требуется 75 чел.-час.

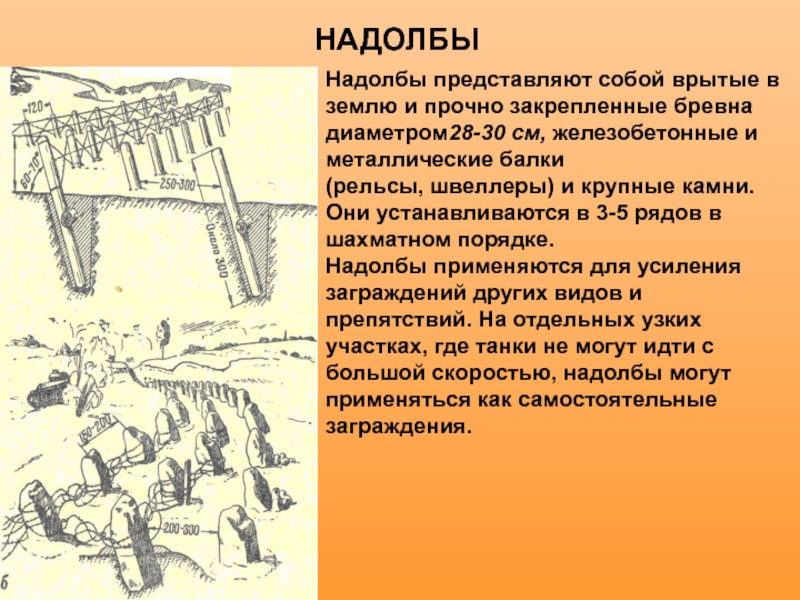

см, железобетонные и металлические балки
(рельсы, швеллеры) и крупные камни. Они устанавливаются в 3-5 рядов в шахматном порядке.
Надолбы применяются для усиления заграждений других видов и препятствий. На отдельных узких участках, где танки не могут идти с большой скоростью, надолбы могут применяться как самостоятельные заграждения.

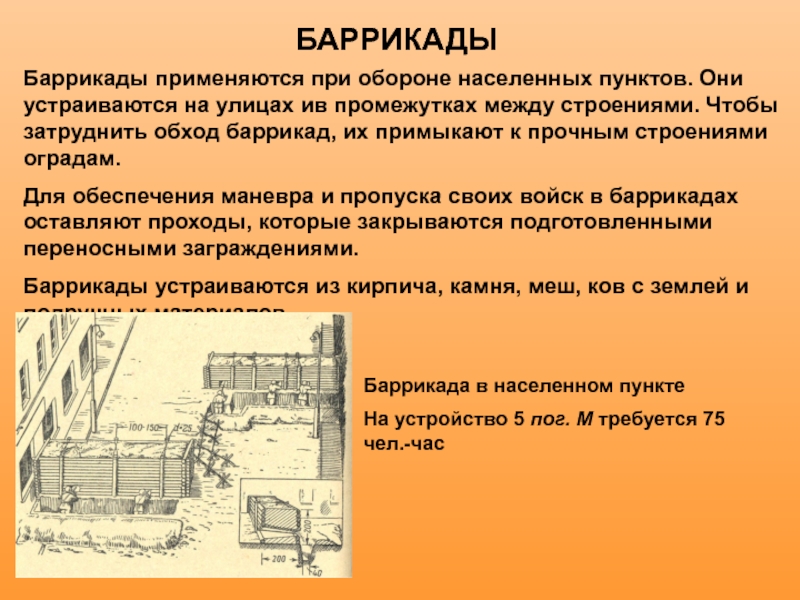

промежутках между строениями. Чтобы затруднить обход баррикад, их примыкают к прочным строениями оградам.
Для обеспечения маневра и пропуска своих войск в баррикадах оставляют проходы, которые закрыва­ются подготовленными переносными заграждениями.
Баррикады устраиваются из кирпича, камня, меш, ков с землей и подручных материалов

Баррикада в населенном пункте
На устройство 5 пог. М требуется 75 чел.-час

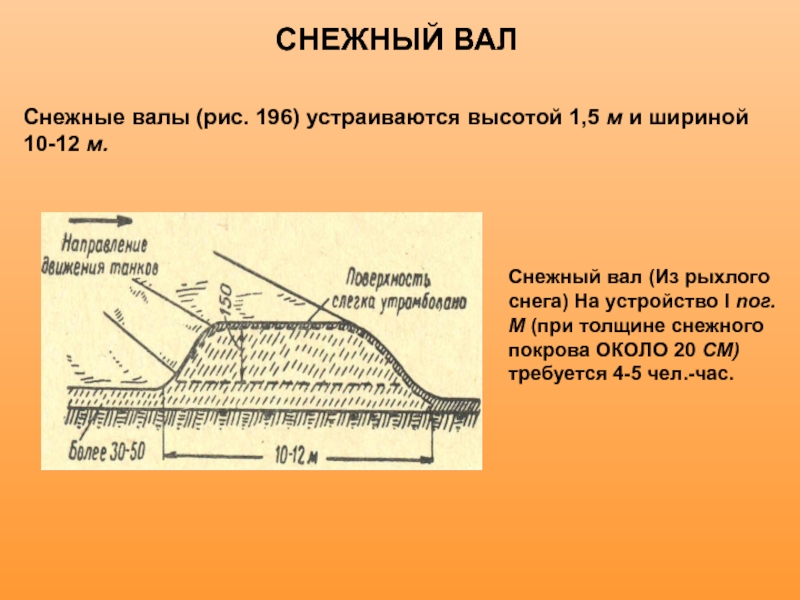

10-12 м.

Снежный вал (Из рыхлого снега) На устройство I nог. М (при толщине снежного покрова ОКОЛО 20 СМ) требуется 4-5 чел.-час.

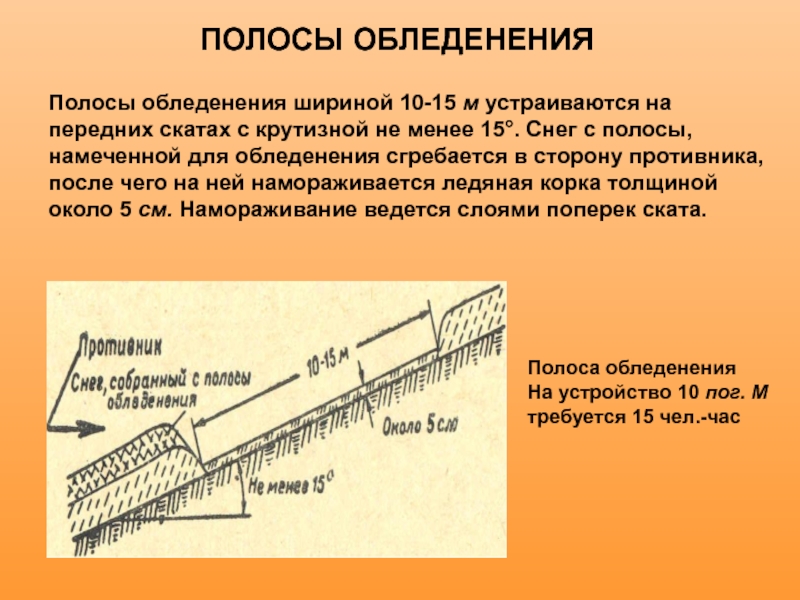

крутизной не менее 15°. Снег с полосы, намеченной для обледенения сгребается в сторону противника, после чего на ней намораживается ледяная корка толщиной около 5 см. Намораживание ведется слоями поперек ската.

Полоса обледенения
На устройство 10 пог. М требуется 15 чел.-час

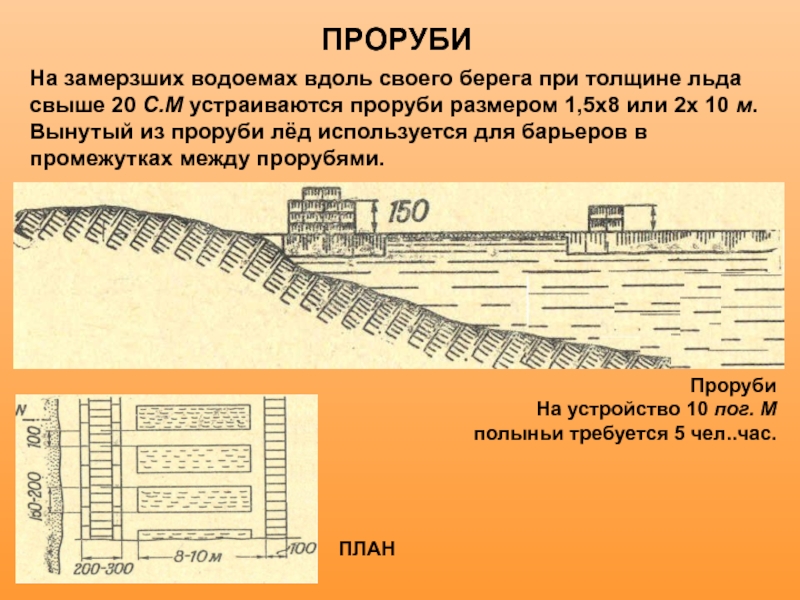

С.М устраиваются проруби размером 1,5х8 или 2х 10 м. Вынутый из проруби лёд используется для барьеров в промежутках между прорубями.

ПРОРУБИ

ПЛАН

Проруби
На устройство 10 пог. М полыньи требуется 5 чел..час.

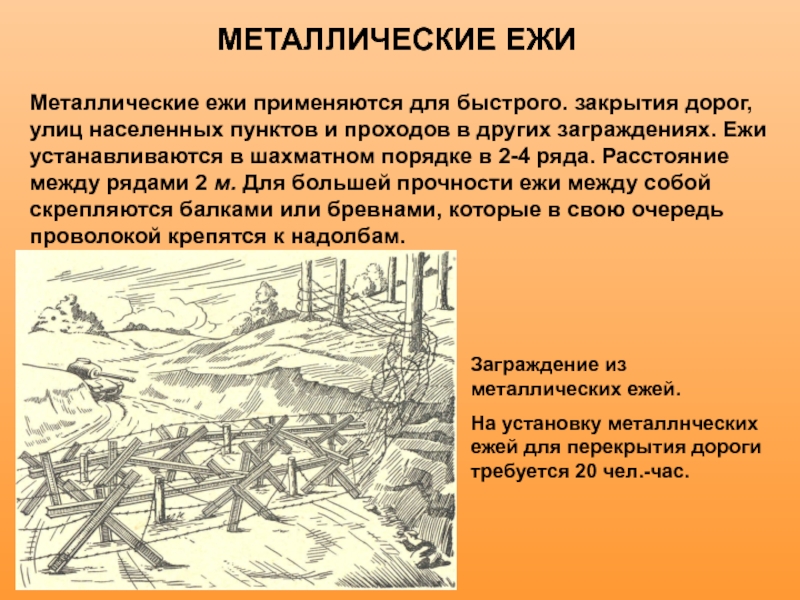

и проходов в других заграждениях. Ежи устанавливаются в шахматном порядке в 2-4 ряда. Расстояние между рядами 2 м. Для большей прочности ежи между собой скрепляются балками или бревнами, которые в свою очередь проволокой крепятся к надолбам.

Заграждение из металлических ежей.
На установку металлнческих ежей для перекрытия дороги требуется 20 чел.-час.

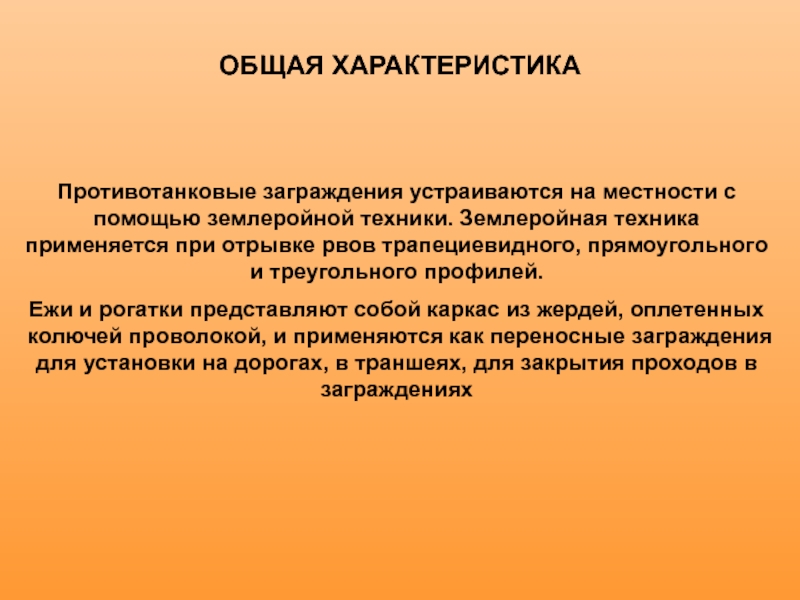

применяется при отрывке рвов трапециевидного, прямоугольного и треугольного профилей.

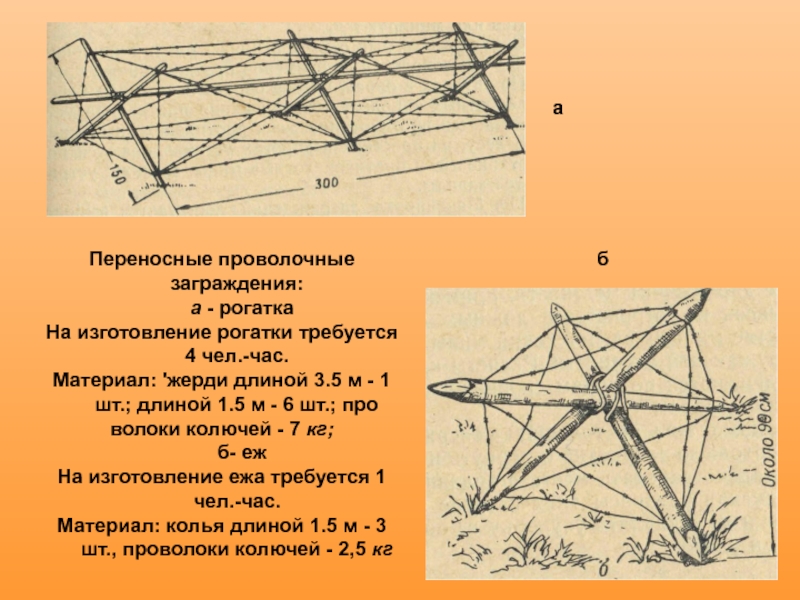

Ежи и рогатки представляют собой каркас из жердей, оплетенных колючей проволокой, и применяются как переносные заграждения для установки на дорогах, в траншеях, для закрытия проходов в заграждениях

ОБЩАЯ ХАРАКТЕРИСТИКА

«внаброс», засеки, рогатки и ежи. Проволочная сеть и забор усиливаются противотанковыми, противо­пехотными и сигнальными минами. Проволочная сеть на высоких кольях устраивается из трех-пяти рядов кольев длиной1,0-1,75 м, забитых в шахматном порядке и оплетен­ных колючей проволокой. Наружные ряды кольев оп­летаются пятью нитями: две по диагоналям и три го­ризонтально. Внутренние ряды кольев и промежутки между рядами оплетаются тремя нитями: двумя по ди­агоналям и одной горизонтально сверху

Проволочная сеть на высоких кольях в 3 ряда

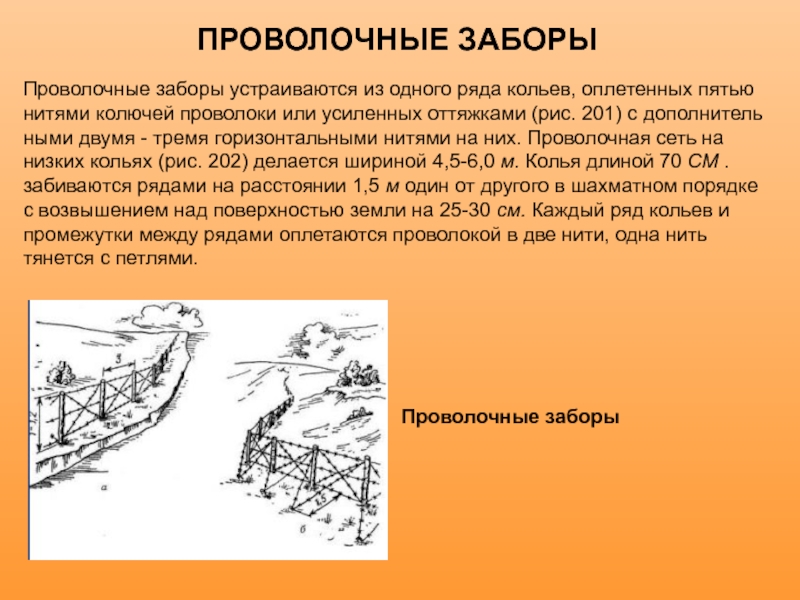

колючей проволоки или усиленных оттяжками (рис. 201) с дополнитель­ными двумя - тремя горизонтальными нитями на них. Проволочная сеть на низких кольях (рис. 202) де­лается шириной 4,5-6,0 м. Колья длиной 70 СМ .заби­ваются рядами на расстоянии 1,5 м один от другого в шахматном порядке с возвышением над поверхностью земли на 25-30 см. Каждый ряд кольев и промежутки между рядами оплетаются проволокой в две нити, одна нить тянется с петлями.

Проволочные заборы

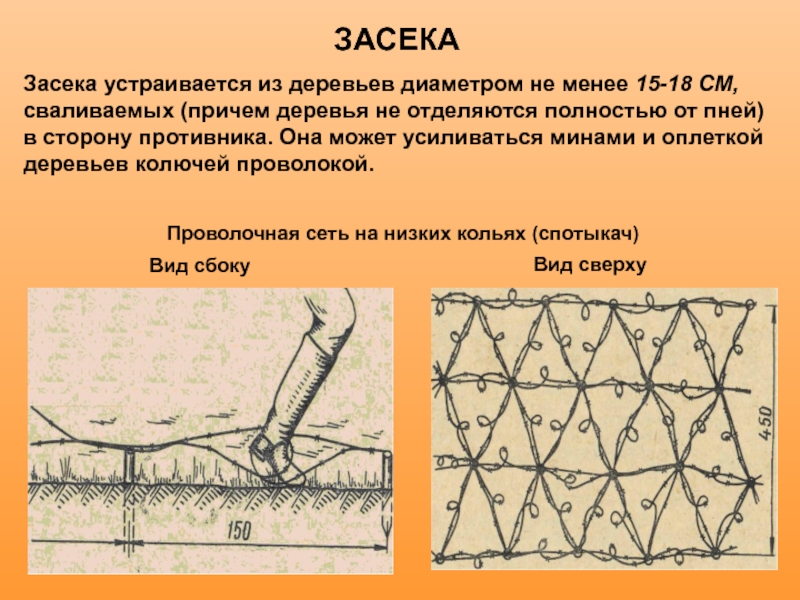

деревья не отделяются полностью от пней) в сторону противника. Она может усиливаться минами и оплеткой деревьев колючей про­волокой.

Вид сбоку

Вид сверху

Проволочная сеть на низких кольях (спотыкач)

и мало­заметные проволочные сети применяются для установки на дорогах, в траншеях, для закрытия проходов и по­вреждений в заграждениях, а также на болотистой местности и зимой. Электризуемые и водные заграждения устанавли­ваются инженерными войсками. Естественные препятствия, включенные в общую систему заграждений, усиливаются. На реках в воде устанавливаются проволочные заграждения (рогатки, ежи, малозаметные сети) и минируются входы и выходы из воды в местах, удобных для переправы танков по дну под водой и по бродам, и для устройства пристаней и причаливания самоходных десантных средств. Для ми­нирования в воде применяются противотанковые ми­ны ТМ-46.На танкоопасных направлениях на своем берегу устанавливаются противотанковые минные поля, а берег при возможности эскарпируется.

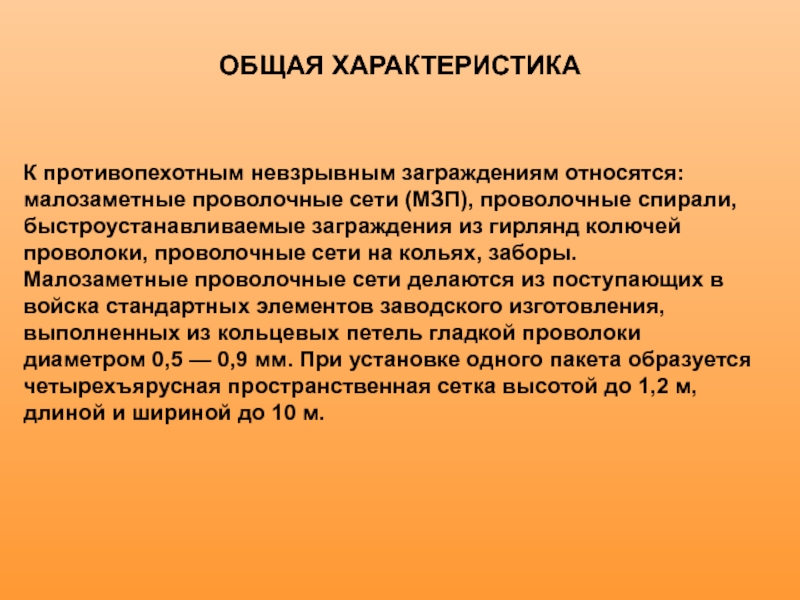

быстроустанавливаемые заграждения из гирлянд колючей проволоки, проволочные сети на кольях, заборы.
Малозаметные проволочные сети делаются из поступающих в войска стандартных элементов заводского изготовления, выполненных из кольцевых петель гладкой проволоки диаметром 0,5 — 0,9 мм. При установке одного пакета образуется четырехъярусная пространственная сетка высотой до 1,2 м, длиной и шириной до 10 м.

ОБЩАЯ ХАРАКТЕРИСТИКА
