Презентация, доклад на тему Архитектурно-строительные чертежи

с изображением строительных объектов и их конструктивных элементов, применение условных обозначений, принятых в строительном черчении.

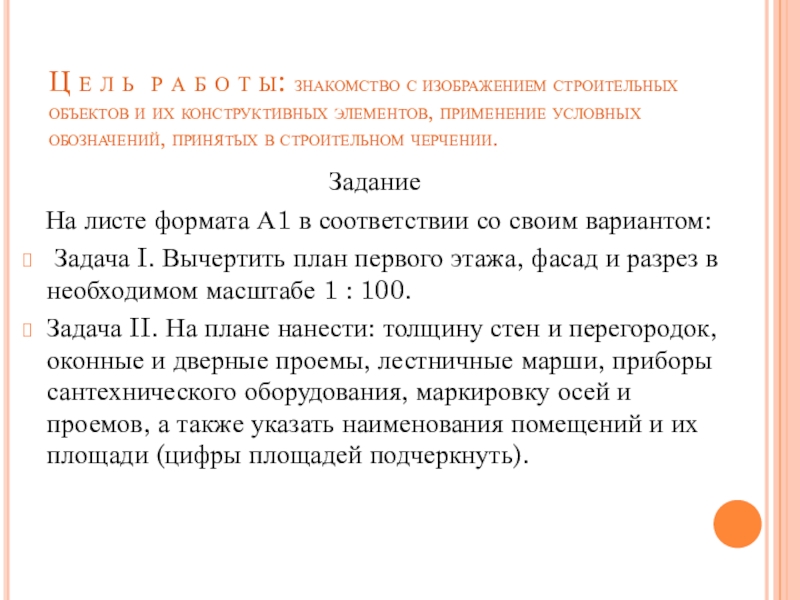

Задание
На листе формата А1 в соответствии со своим вариантом:

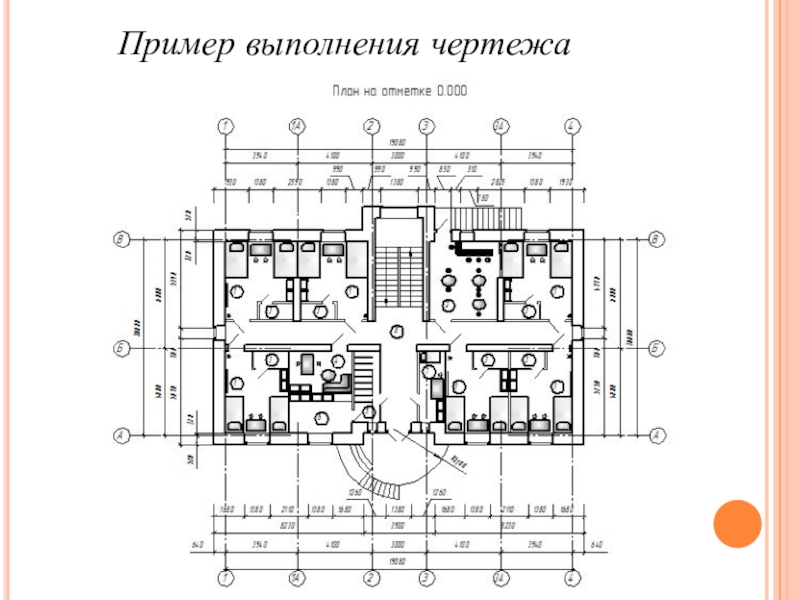

Задача I. Вычертить план первого этажа, фасад и разрез в необходимом масштабе 1 : 100.
Задача II. На плане нанести: толщину стен и перегородок, оконные и дверные проемы, лестничные марши, приборы сантехнического оборудования, маркировку осей и проемов, а также указать наименования помещений и их площади (цифры площадей подчеркнуть).

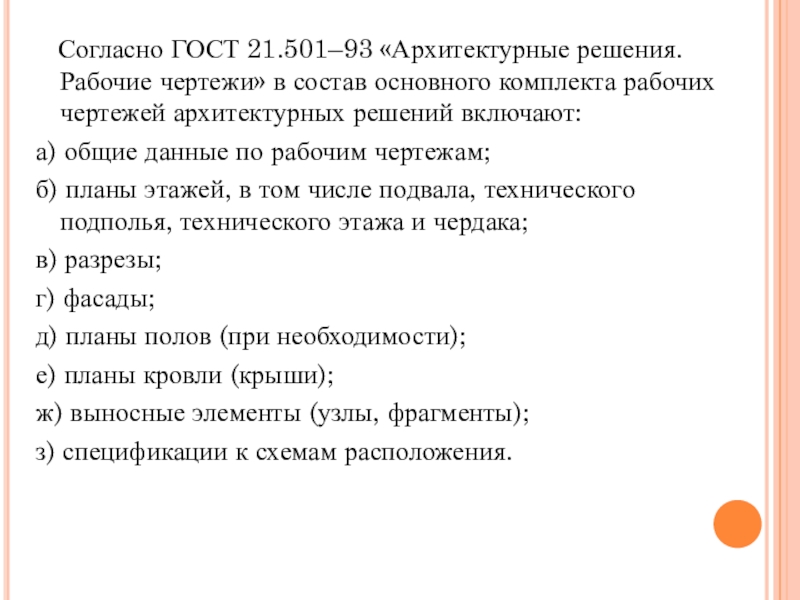

основного комплекта рабочих чертежей архитектурных решений включают:
а) общие данные по рабочим чертежам;
б) планы этажей, в том числе подвала, технического подполья, технического этажа и чердака;
в) разрезы;
г) фасады;
д) планы полов (при необходимости);
е) планы кровли (крыши);
ж) выносные элементы (узлы, фрагменты);
з) спецификации к схемам расположения.

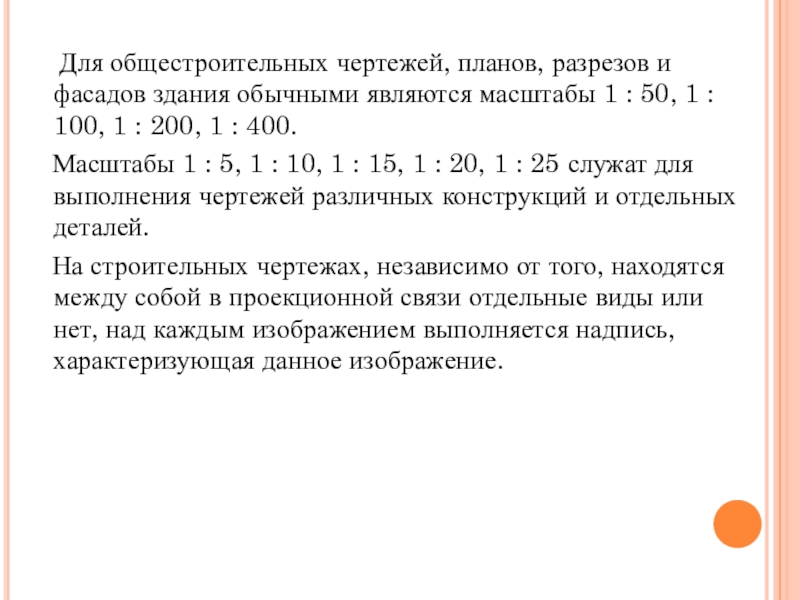

являются масштабы 1 : 50, 1 : 100, 1 : 200, 1 : 400.
Масштабы 1 : 5, 1 : 10, 1 : 15, 1 : 20, 1 : 25 служат для выполнения чертежей различных конструкций и отдельных деталей.
На строительных чертежах, независимо от того, находятся между собой в проекционной связи отдельные виды или нет, над каждым изображением выполняется надпись, характеризующая данное изображение.

от масштаба и характера изображения.

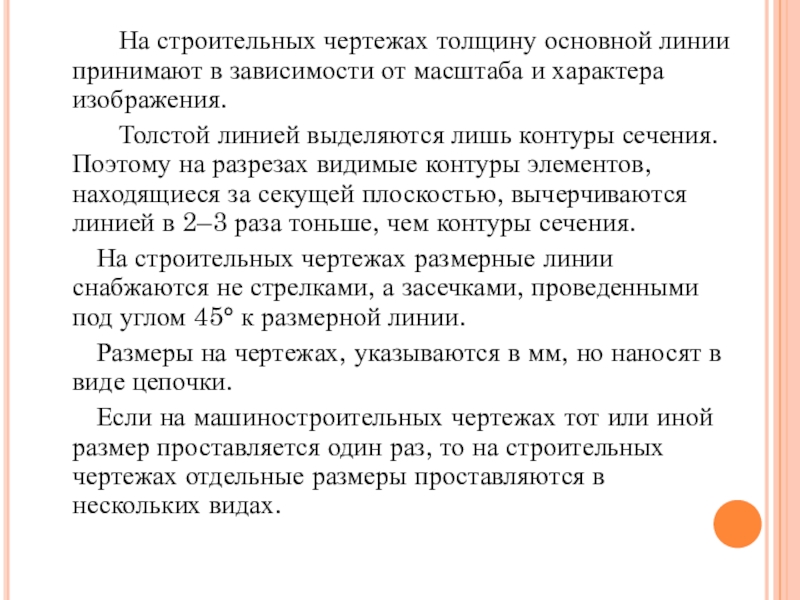

Толстой линией выделяются лишь контуры сечения. Поэтому на разрезах видимые контуры элементов, находящиеся за секущей плоскостью, вычерчиваются линией в 2–3 раза тоньше, чем контуры сечения.
На строительных чертежах размерные линии снабжаются не стрелками, а засечками, проведенными под углом 45° к размерной линии.
Размеры на чертежах, указываются в мм, но наносят в виде цепочки.
Если на машиностроительных чертежах тот или иной размер проставляется один раз, то на строительных чертежах отдельные размеры проставляются в нескольких видах.

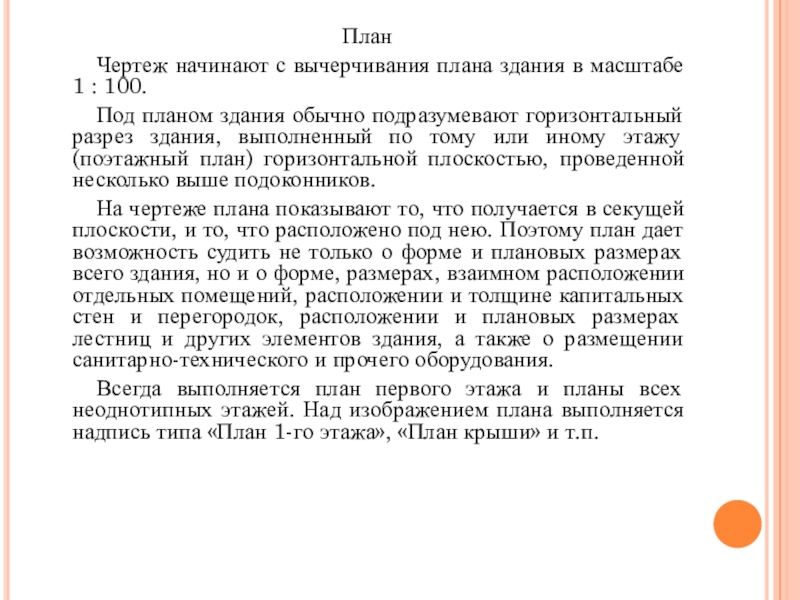

Под планом здания обычно подразумевают горизонтальный разрез здания, выполненный по тому или иному этажу (поэтажный план) горизонтальной плоскостью, проведенной несколько выше подоконников.
На чертеже плана показывают то, что получается в секущей плоскости, и то, что расположено под нею. Поэтому план дает возможность судить не только о форме и плановых размерах всего здания, но и о форме, размерах, взаимном расположении отдельных помещений, расположении и толщине капитальных стен и перегородок, расположении и плановых размерах лестниц и других элементов здания, а также о размещении санитарно-технического и прочего оборудования.
Всегда выполняется план первого этажа и планы всех неоднотипных этажей. Над изображением плана выполняется надпись типа «План 1-го этажа», «План крыши» и т.п.

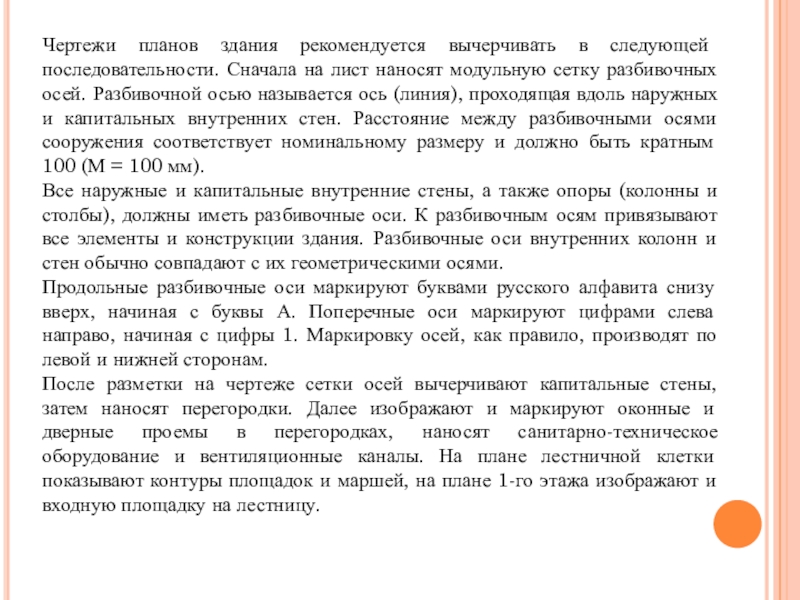

наносят модульную сетку разбивочных осей. Разбивочной осью называется ось (линия), проходящая вдоль наружных и капитальных внутренних стен. Расстояние между разбивочными осями сооружения соответствует номинальному размеру и должно быть кратным 100 (М = 100 мм).
Все наружные и капитальные внутренние стены, а также опоры (колонны и столбы), должны иметь разбивочные оси. К разбивочным осям привязывают все элементы и конструкции здания. Разбивочные оси внутренних колонн и стен обычно совпадают с их геометрическими осями.
Продольные разбивочные оси маркируют буквами русского алфавита снизу вверх, начиная с буквы А. Поперечные оси маркируют цифрами слева направо, начиная с цифры 1. Маркировку осей, как правило, производят по левой и нижней сторонам.
После разметки на чертеже сетки осей вычерчивают капитальные стены, затем наносят перегородки. Далее изображают и маркируют оконные и дверные проемы в перегородках, наносят санитарно-техническое оборудование и вентиляционные каналы. На плане лестничной клетки показывают контуры площадок и маршей, на плане 1-го этажа изображают и входную площадку на лестницу.

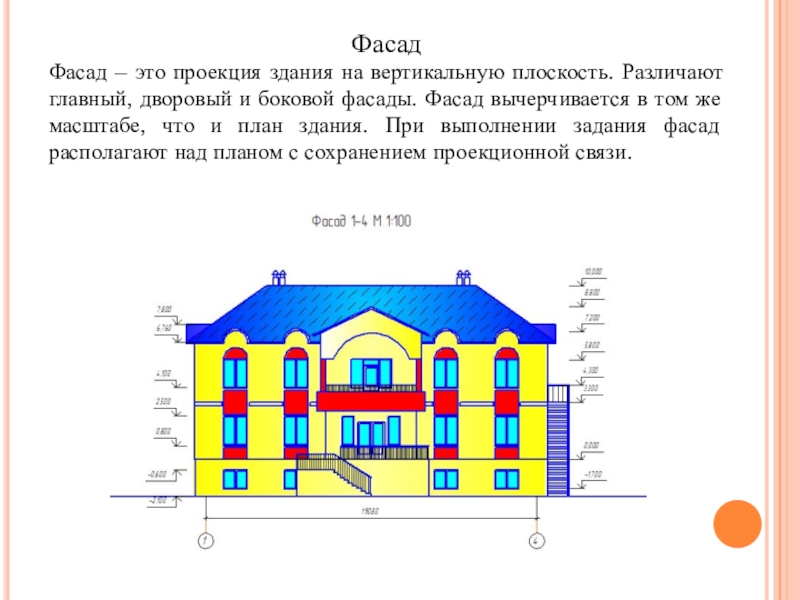

дворовый и боковой фасады. Фасад вычерчивается в том же масштабе, что и план здания. При выполнении задания фасад располагают над планом с сохранением проекционной связи.
