Презентация, доклад на тему 10Д100 дизелінің отын жүйесі

Жакипова М.А.

үйрету арқылы білім деңгейлерін тереңдету.
Тәрбиелік: Оқушыларды өз мамандықтарын құрметтеуге,ұқыптылыққа үйрету.
Дамытушылық: Оқушылардың таным қабілеттерін техникалық білімдерін арттыру .

клапандары
Манометрлер
Отын жинақтағыш
Жоғары қысымды отын сорғысы
Бүріккіш
Труба желілері

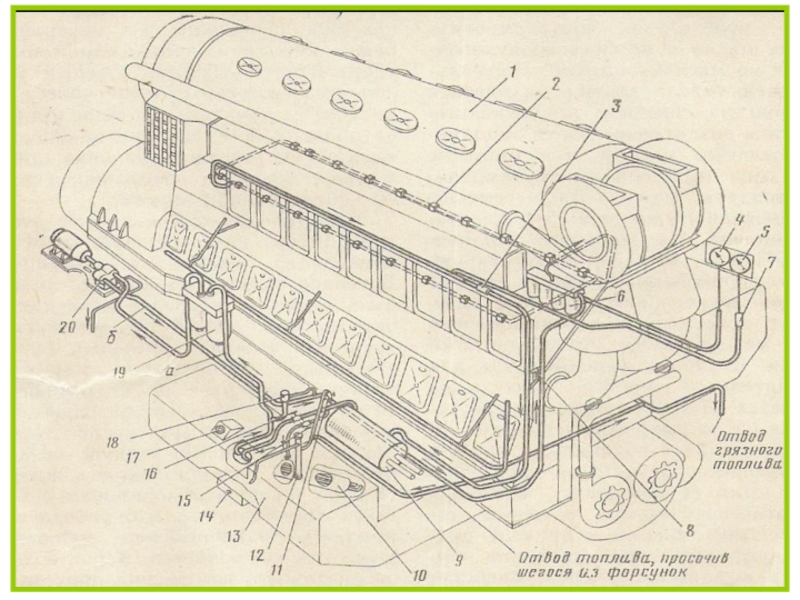

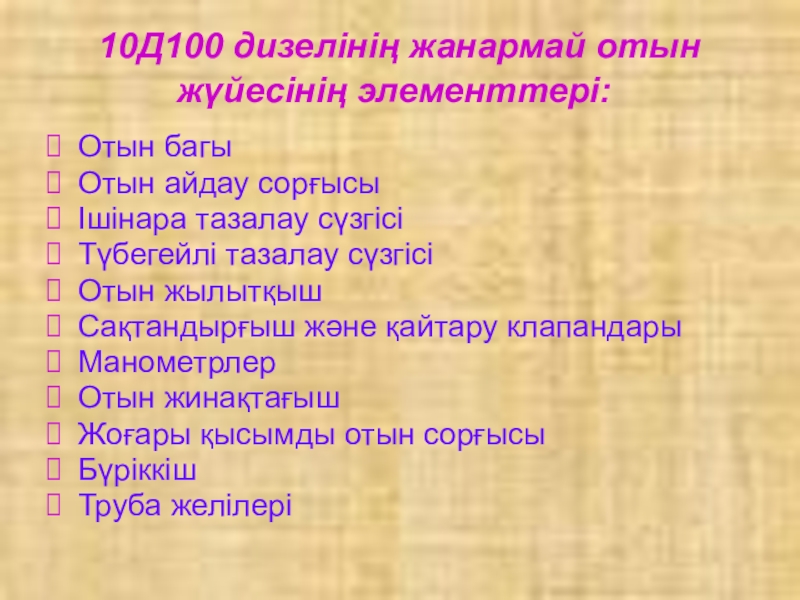

10Д100 дизелінің жанармай отын жүйесінің элементтері:

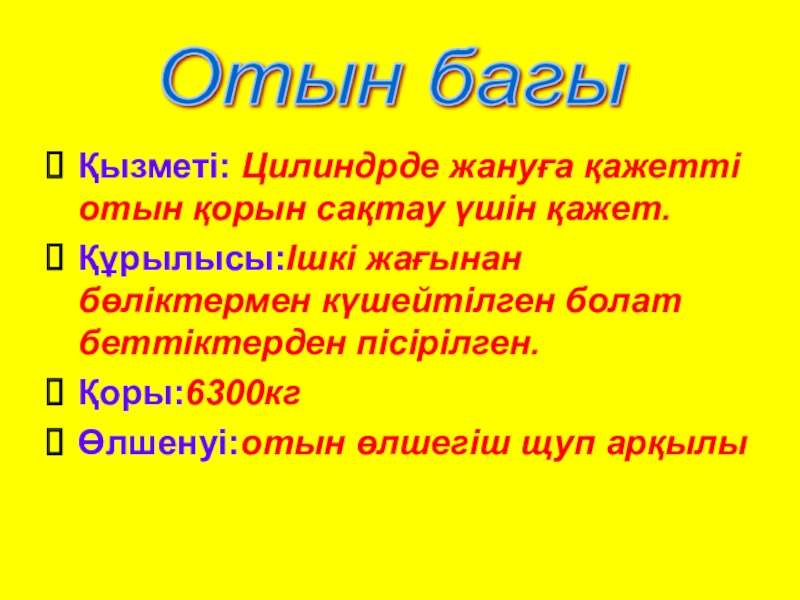

жағынан бөліктермен күшейтілген болат беттіктерден пісірілген.
Қоры:6300кг
Өлшенуі:отын өлшегіш щуп арқылы

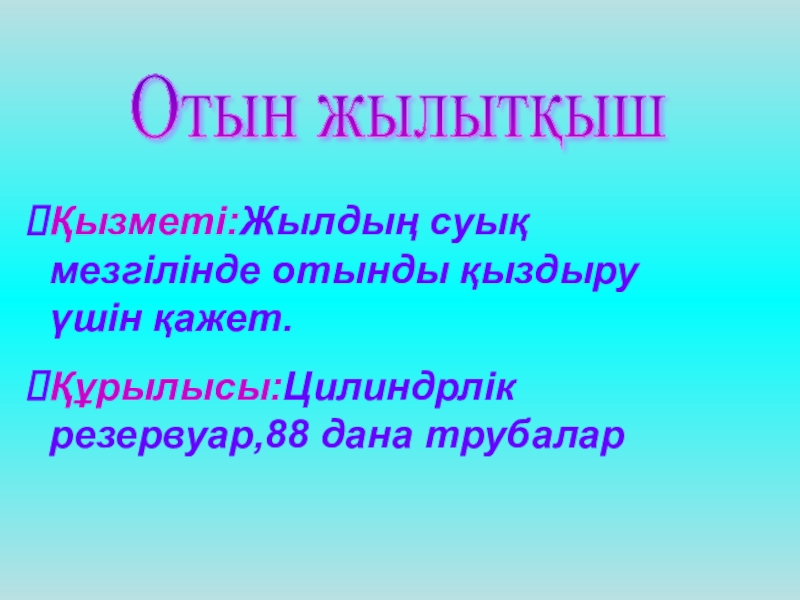

үшін қажет.

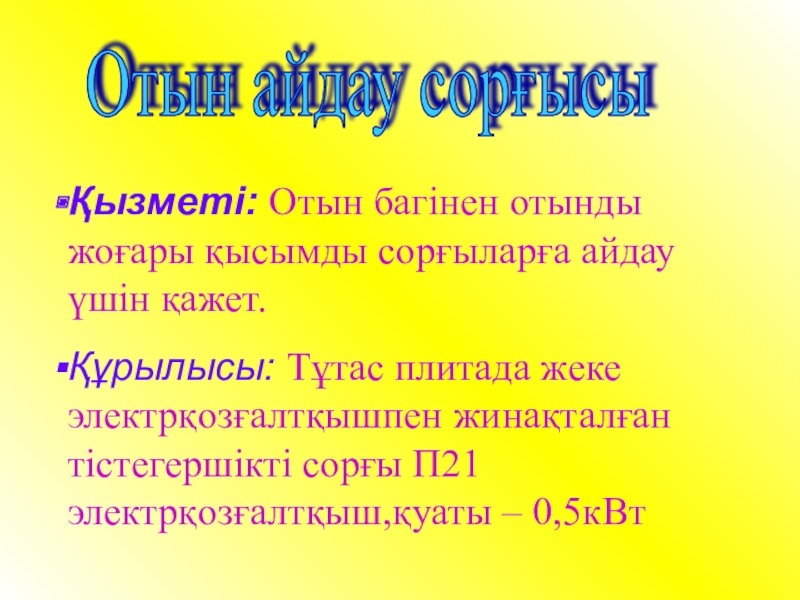

Құрылысы: Тұтас плитада жеке электрқозғалтқышпен жинақталған тістегершікті сорғы П21 электрқозғалтқыш,қуаты – 0,5кВт

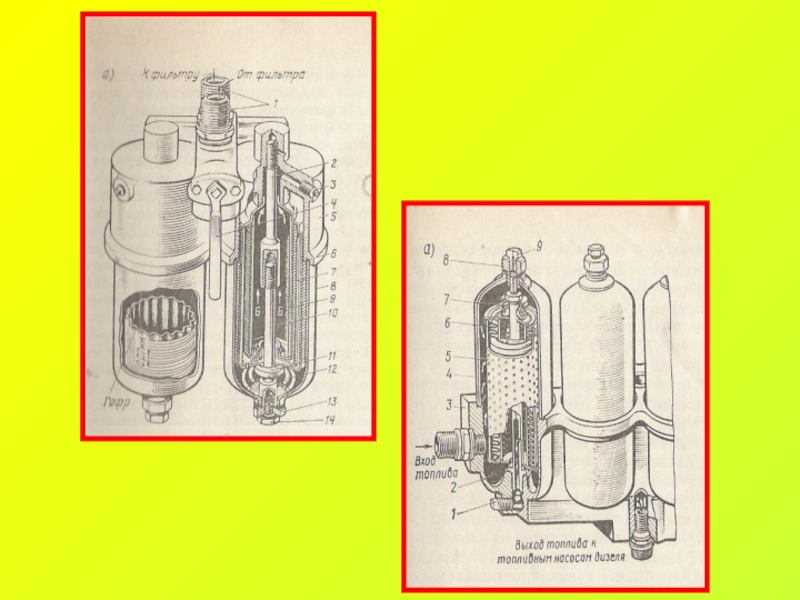

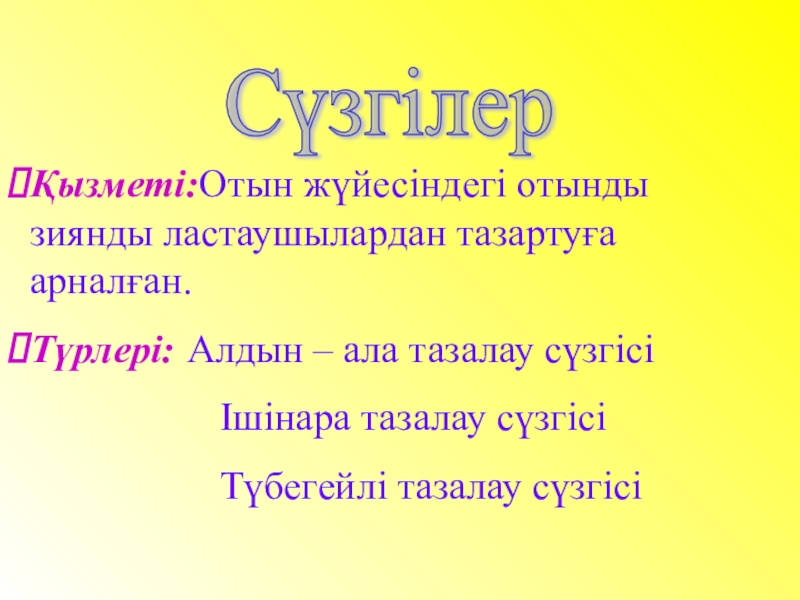

тазалау сүзгісі
Ішінара тазалау сүзгісі
Түбегейлі тазалау сүзгісі

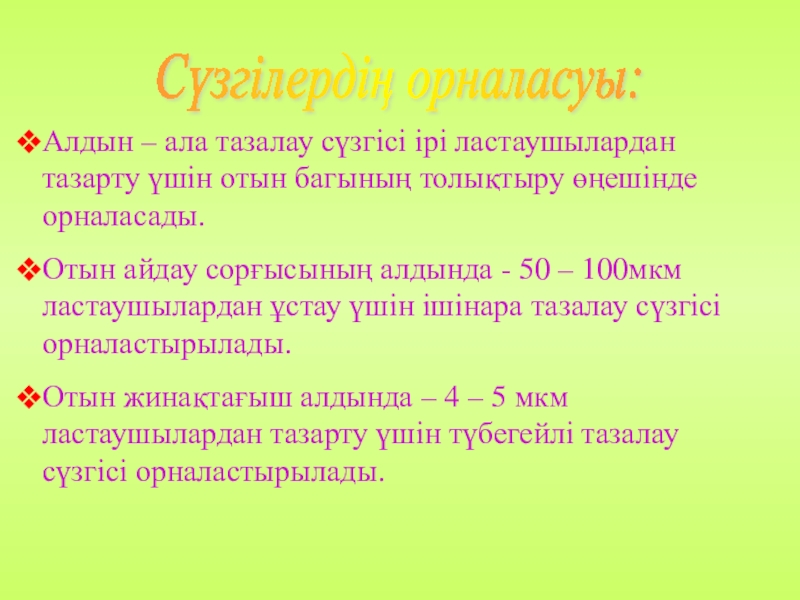

отын багының толықтыру өңешінде орналасады.
Отын айдау сорғысының алдында - 50 – 100мкм ластаушылардан ұстау үшін ішінара тазалау сүзгісі орналастырылады.
Отын жинақтағыш алдында – 4 – 5 мкм ластаушылардан тазарту үшін түбегейлі тазалау сүзгісі орналастырылады.

трубалар

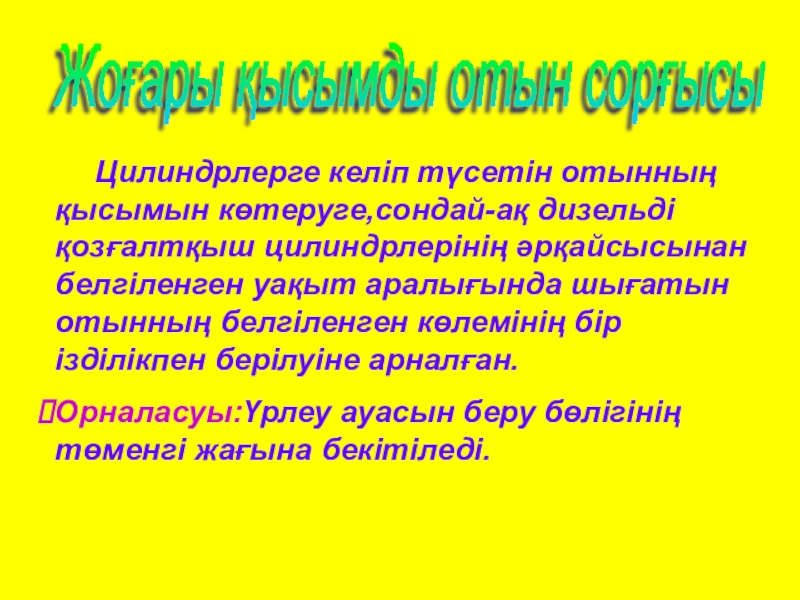

қозғалтқыш цилиндрлерінің әрқайсысынан белгіленген уақыт аралығында шығатын отынның белгіленген көлемінің бір ізділікпен берілуіне арналған.
Орналасуы:Үрлеу ауасын беру бөлігінің төменгі жағына бекітіледі.

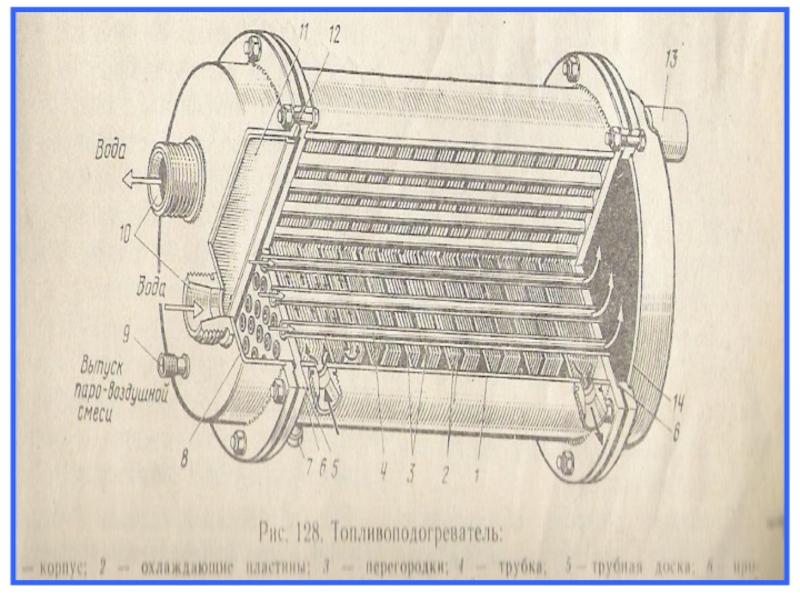

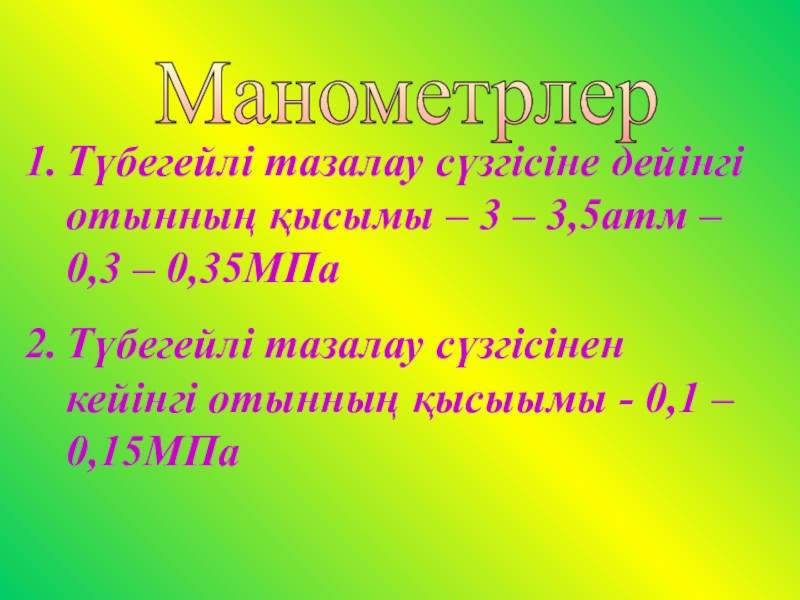

– 0,3 – 0,35МПа
Түбегейлі тазалау сүзгісінен кейінгі отынның қысыымы - 0,1 – 0,15МПа

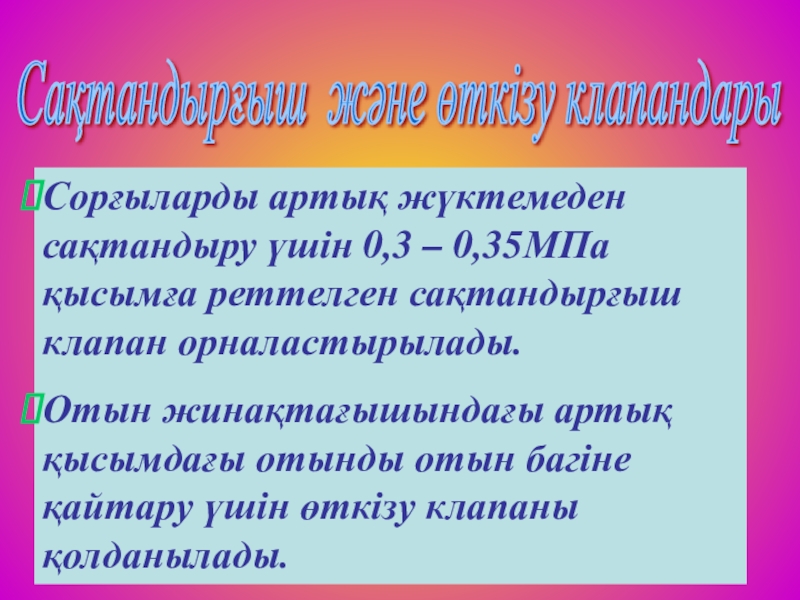

0,35МПа қысымға реттелген сақтандырғыш клапан орналастырылады.
Отын жинақтағышындағы артық қысымдағы отынды отын багіне қайтару үшін өткізу клапаны қолданылады.

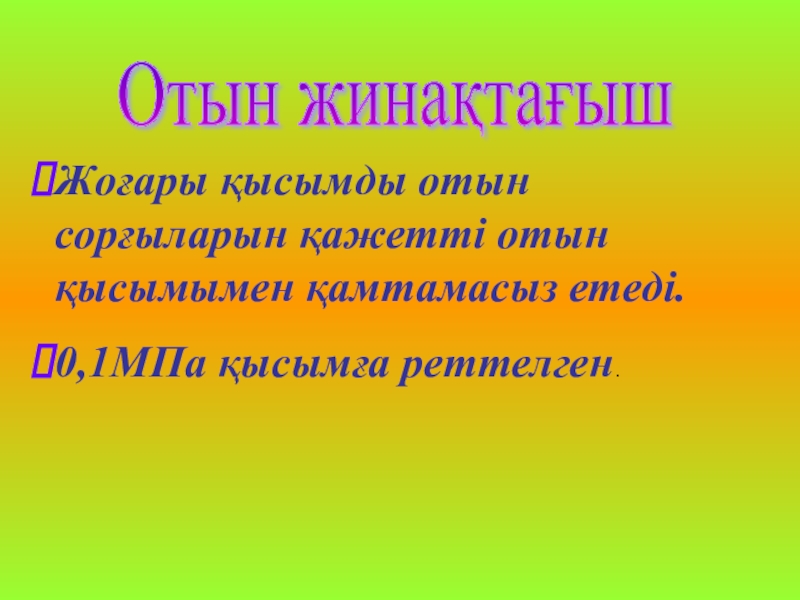

қысымға реттелген.

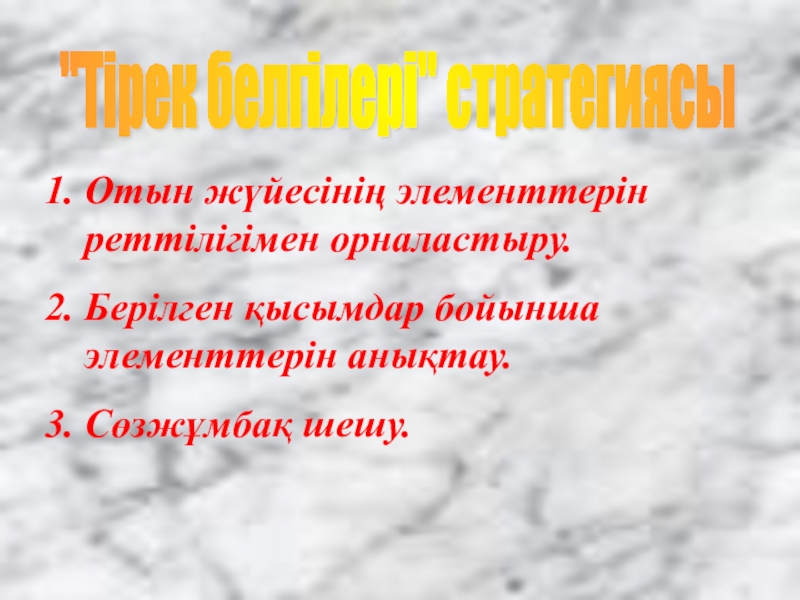

анықтау.
Сөзжұмбақ шешу.

– Дизель
Көлденеңнен:
2.Сорғыларды артық жүктемеден сақтандыру клапаны – Сақтандырғыш
4.Жинақтағыштың орысшасы – Коллектор
6.Қысымды өлшейтін құрал – Манометр

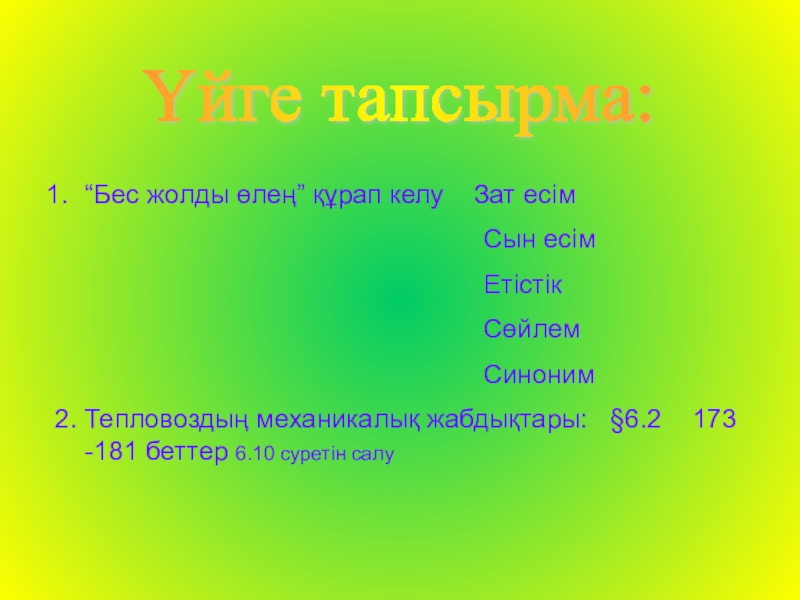

Сын есім
Етістік
Сөйлем
Синоним
2. Тепловоздың механикалық жабдықтары: §6.2 173 -181 беттер 6.10 суретін салу
