Слайд 1
Презентация на тему:
« Давление. Приборы для измерения давления»
Работу выполнила:
Богдановская Ю.А.
студентка 3
Слайд 2
Давление - физическая величина, равная отношению силы, действующей перпендикулярно поверхности, к
площади этой поверхности.
P=F/S
P- давление, F- сила давления (Н), S - площадь поверхности (м2).
[P] = 1 Н/м2 = 1 Па.
1 Паскаль - это давление, которое производит сила в 1 Н, действующая на поверхность площадью 1 м2 , перпендикулярно этой поверхности.
Слайд 4

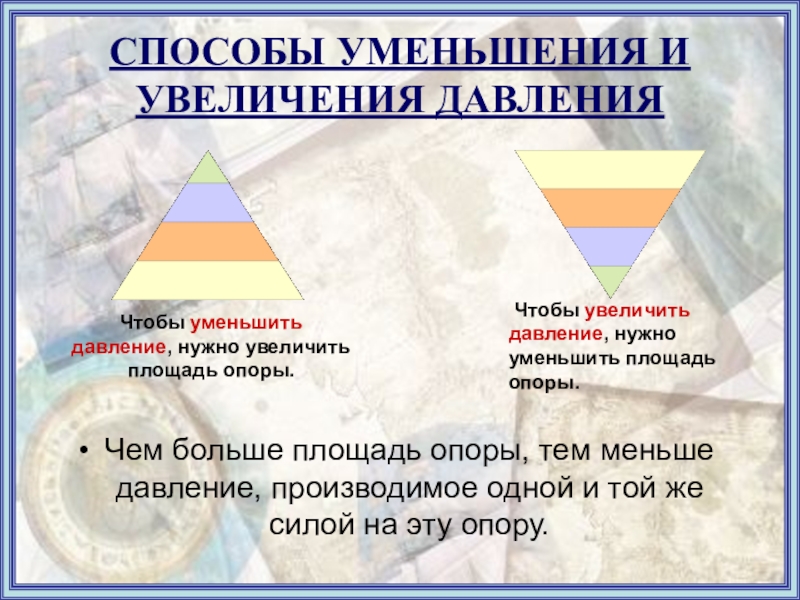

СПОСОБЫ УМЕНЬШЕНИЯ И УВЕЛИЧЕНИЯ ДАВЛЕНИЯ
Чтобы уменьшить давление, нужно увеличить площадь опоры.
Чтобы увеличить давление, нужно уменьшить площадь опоры.
Чем больше площадь опоры, тем меньше давление, производимое одной и той же силой на эту опору.
Слайд 5

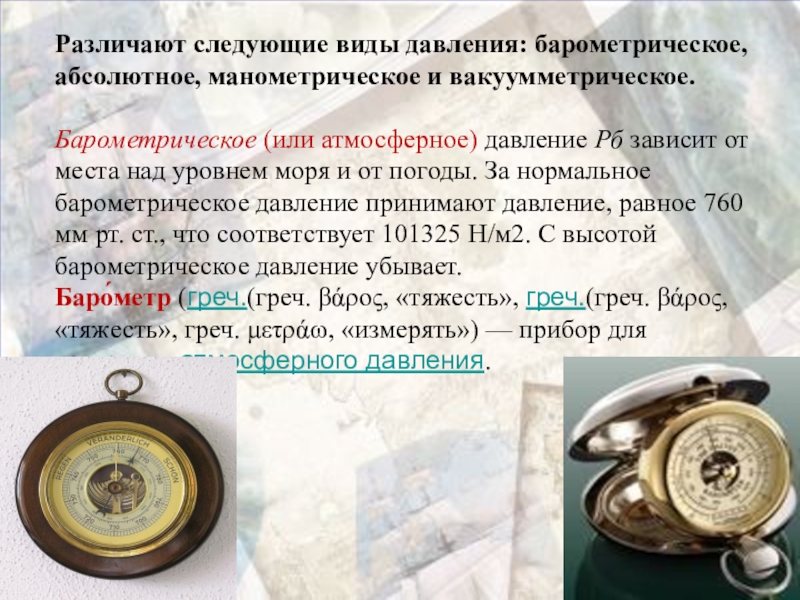

Различают следующие виды давления: барометрическое, абсолютное, манометрическое и вакуумметрическое.
Барометрическое (или атмосферное) давление Рб зависит
от места над уровнем моря и от погоды. За нормальное барометрическое давление принимают давление, равное 760 мм рт. ст., что соответствует 101325 Н/м2. С высотой барометрическое давление убывает.
Баро́метр (греч.(греч. βάρος, «тяжесть», греч.(греч. βάρος, «тяжесть», греч. μετράω, «измерять») — прибор для измерения атмосферного давления.
Слайд 6

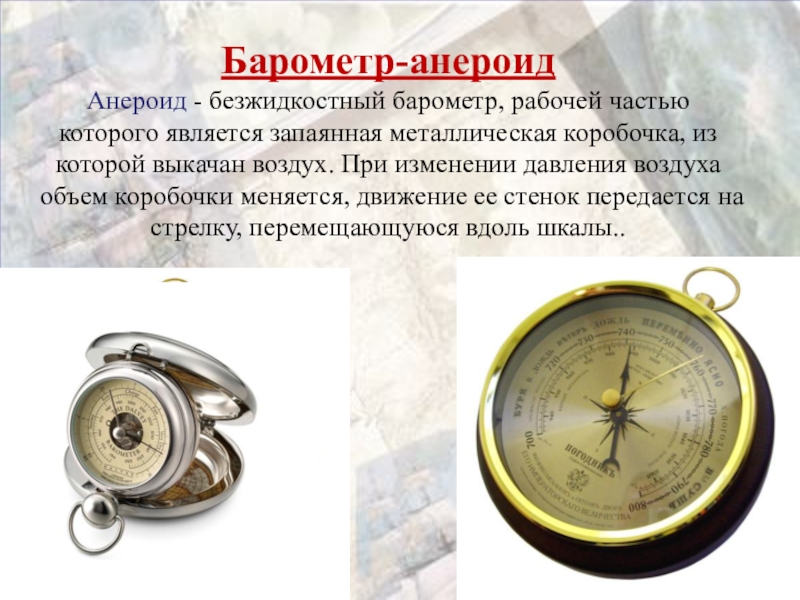

Барометр-анероид
Анероид - безжидкостный барометр, рабочей частью которого является запаянная металлическая
коробочка, из которой выкачан воздух. При изменении давления воздуха объем коробочки меняется, движение ее стенок передается на стрелку, перемещающуюся вдоль шкалы..
Слайд 7

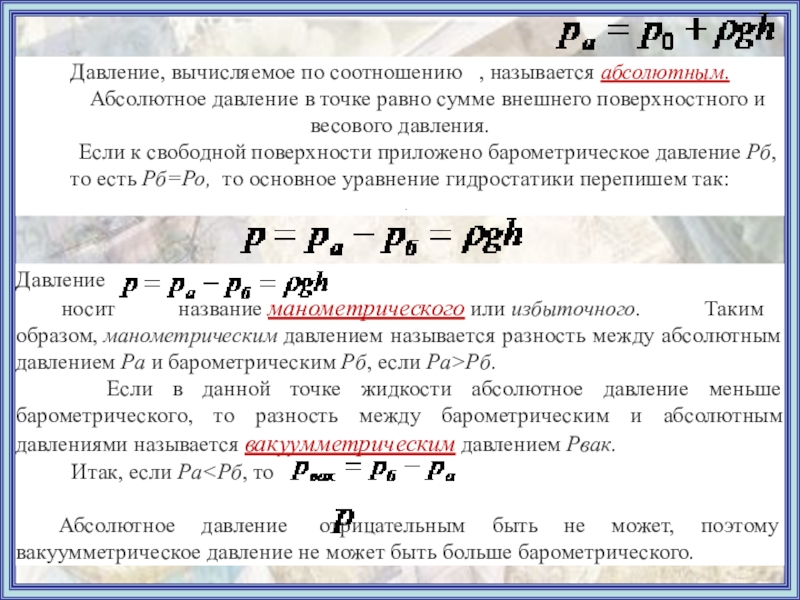

Давление, вычисляемое по соотношению , называется абсолютным.
Абсолютное давление в точке
равно сумме внешнего поверхностного и весового давления.
Если к свободной поверхности приложено барометрическое давление Рб, то есть Рб=Ро, то основное уравнение гидростатики перепишем так:
.
Если к свободной поверхности приложено барометрическое давление Рб, то есть Рб=Ро, то основное уравнение гидростатики перепишем так:
.
Давление
носит название манометрического или избыточного. Таким образом, манометрическим давлением называется разность между абсолютным давлением Ра и барометрическим Рб, если Рa>Рб.
Если в данной точке жидкости абсолютное давление меньше барометрического, то разность между барометрическим и абсолютным давлениями называется вакуумметрическим давлением Рвак.
Итак, если Рa<Рб, то
Абсолютное давление отрицательным быть не может, поэтому вакуумметрическое давление не может быть больше барометрического.
.
Слайд 8

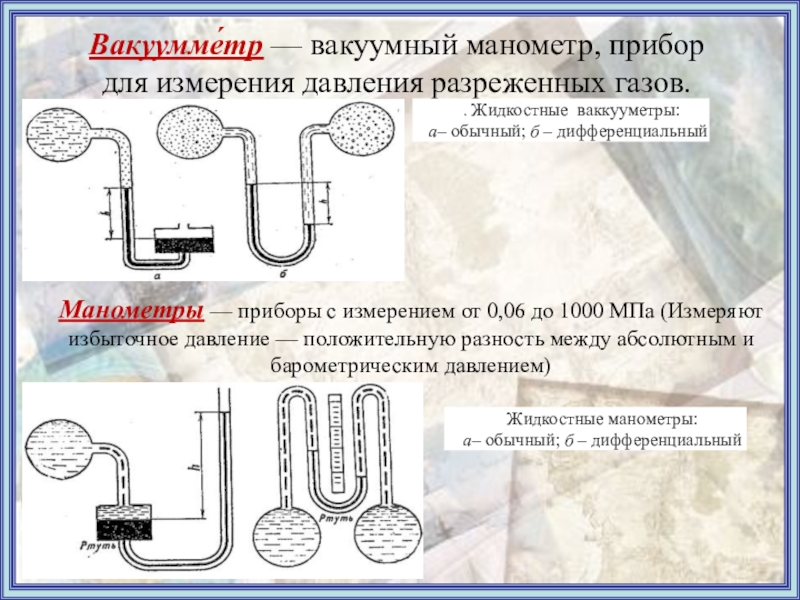

Вакуумме́тр — вакуумный манометр, прибор для измерения давления разреженных газов.
Манометры — приборы с измерением
от 0,06 до 1000 МПа (Измеряют избыточное давление — положительную разность между абсолютным и барометрическим давлением)
. Жидкостные ваккууметры:
а– обычный; б – дифференциальный
Жидкостные манометры:
а– обычный; б – дифференциальный
Слайд 9

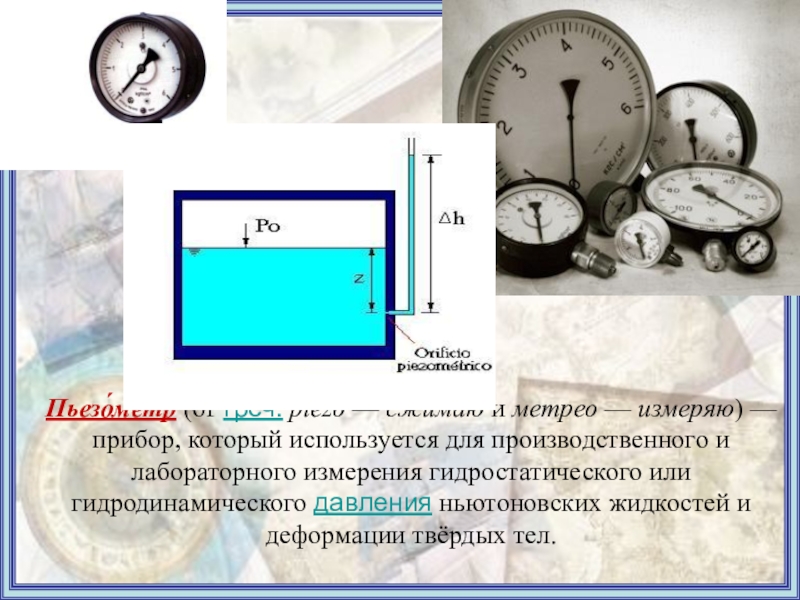

Пьезо́метр (от греч. piézo — сжимаю и метрео — измеряю) — прибор, который используется для производственного и лабораторного измерения гидростатического или
гидродинамического давления ньютоновских жидкостей и деформации твёрдых тел.
