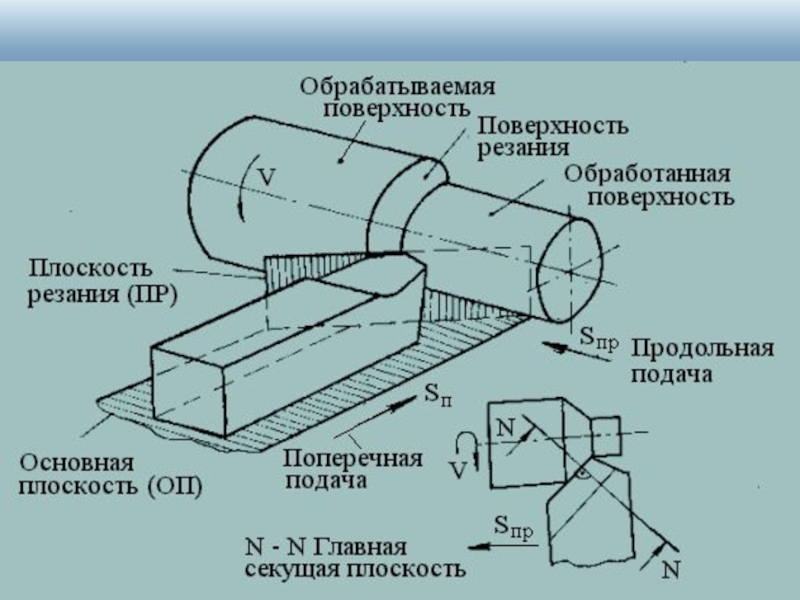

Слайд 3Резец — режущий инструмент с одним прямым, изогнутым или фасонным главным

режущим ребром.
Резец — один из наиболее простых и распространенных металлорежущих инструментов. Он срезает слой металла в основном своей главной режущей кромкой, имеющей прямую или фасонную форму. Подача резца производится перпендикулярно движению резания.


Резец — режущий инструмент с одним прямым, изогнутым или фасонным главным режущим ребром.Резец — один из наиболее простых

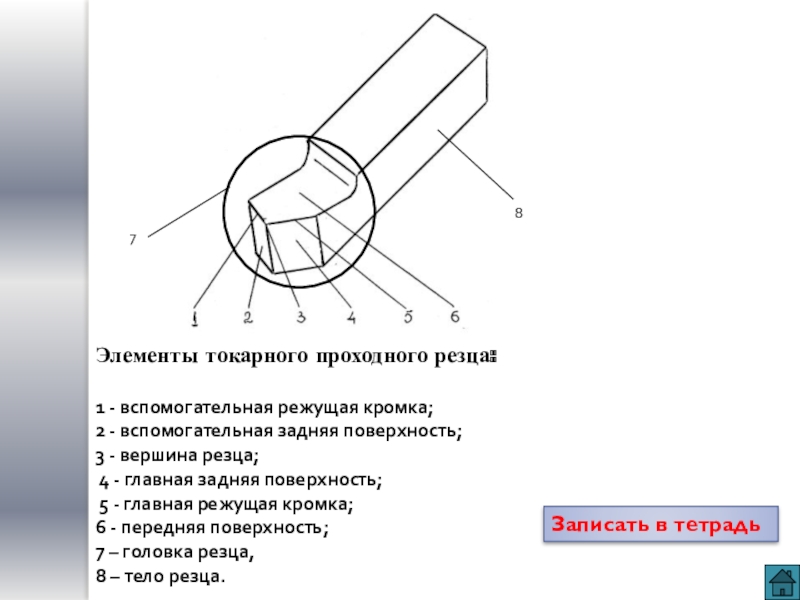

Слайд 4Элементы токарного проходного резца:
1 - вспомогательная режущая кромка; 2 - вспомогательная задняя поверхность; 3 - вершина

резца;
4 - главная задняя поверхность;
5 - главная режущая кромка; 6 - передняя поверхность;
7 – головка резца,
8 – тело резца.


7

8

Записать в тетрадь


Элементы токарного проходного резца:  1 - вспомогательная режущая кромка;  2 - вспомогательная задняя поверхность;  3 - вершина резца; 4 - главная задняя

Слайд 5Проходной резец
Проходной резец предназначен для точения
прямых цилиндрических и конических поверхностей

Проходной резецПроходной резец предназначен для точения прямых цилиндрических и конических поверхностей

Слайд 6Проходной, отогнутый, правый

Проходной, прямой, правый

Проходной, отогнутый, левый

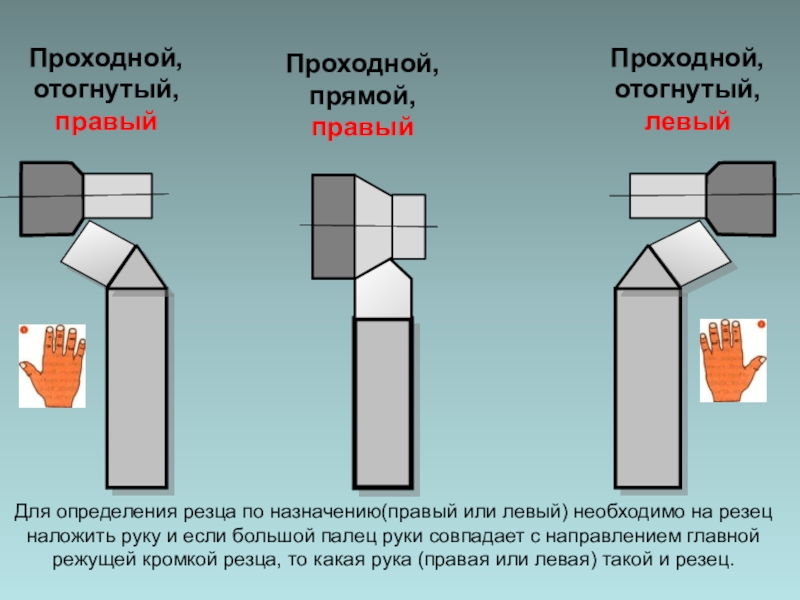

Для определения резца по назначению(правый

или левый) необходимо на резец наложить руку и если большой палец руки совпадает с направлением главной режущей кромкой резца, то какая рука (правая или левая) такой и резец.
Проходной, отогнутый, правыйПроходной, прямой, правыйПроходной, отогнутый, левыйДля определения резца по назначению(правый или левый) необходимо на резец наложить

Слайд 7ПОДРЕЗНОЙ РЕЗЕЦ

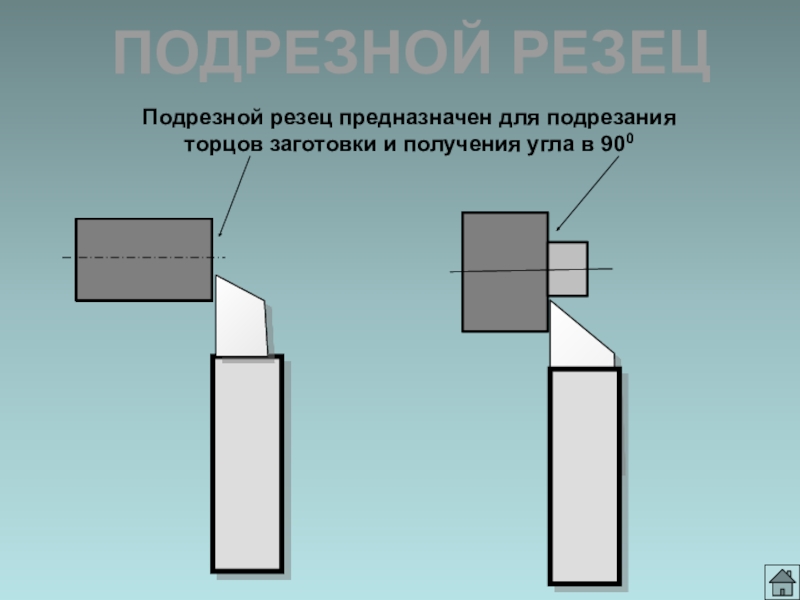

Подрезной резец предназначен для подрезания
торцов заготовки и получения угла

в 900


ПОДРЕЗНОЙ РЕЗЕЦПодрезной резец предназначен для подрезания торцов заготовки и получения угла в 900

Слайд 8
ОТРЕЗНОЙ РЕЗЕЦ

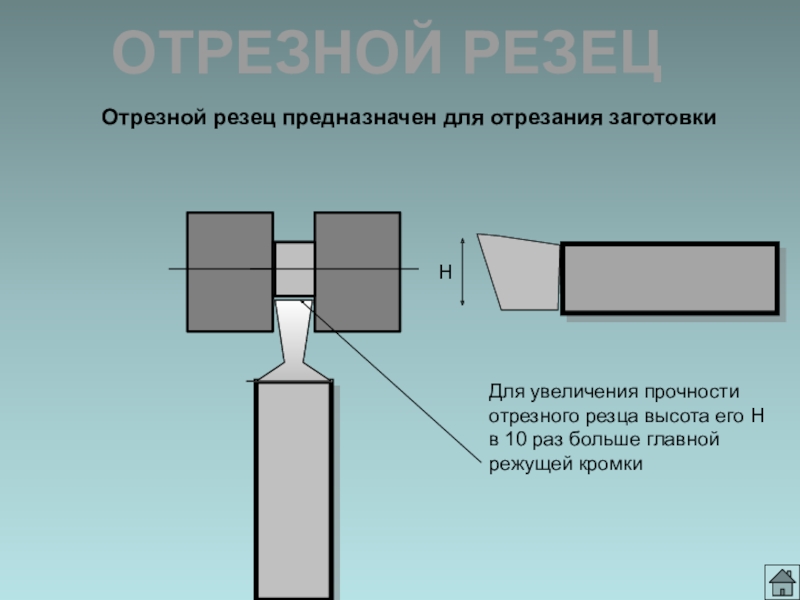

Отрезной резец предназначен для отрезания заготовки

Для увеличения прочности отрезного резца

высота его Н в 10 раз больше главной режущей кромки

Н


ОТРЕЗНОЙ РЕЗЕЦОтрезной резец предназначен для отрезания заготовкиДля увеличения прочности отрезного резца высота его Н в 10 раз

Слайд 9РАСТОЧНОЙ РЕЗЕЦ

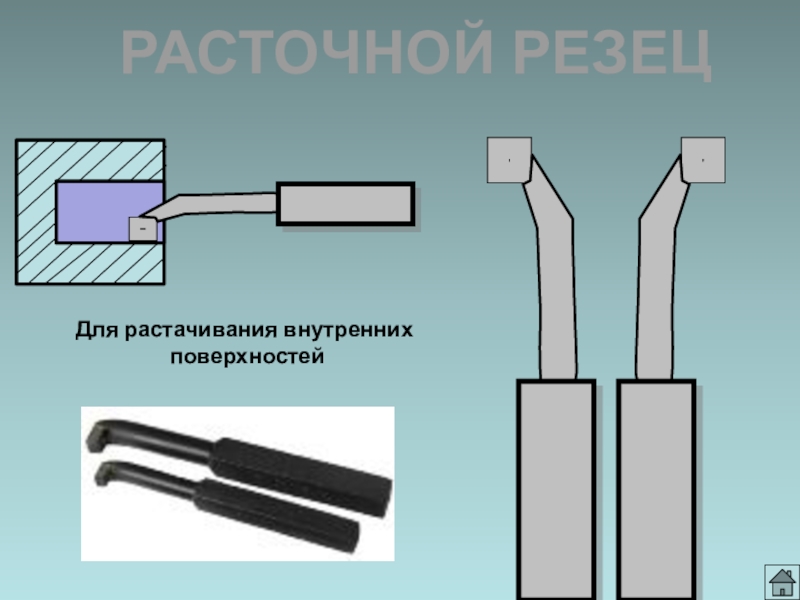

Для растачивания внутренних
поверхностей

РАСТОЧНОЙ РЕЗЕЦДля растачивания внутренних поверхностей

Слайд 10ФАСОННЫЕ РЕЗЕЦЫ


Резьбовой
резец

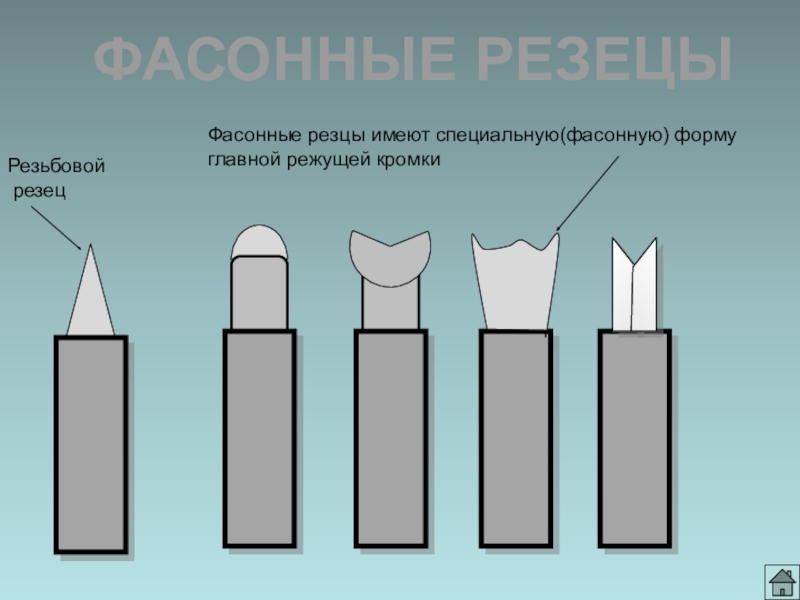

Фасонные резцы имеют специальную(фасонную) форму главной режущей кромки

ФАСОННЫЕ РЕЗЕЦЫРезьбовой резецФасонные резцы имеют специальную(фасонную) форму главной режущей кромки

Слайд 13Токарные резцы: а— проходной прямой; б— проходной отогнутый;
в — проходной упорный;

г — подрезной; д — отрезной; е — фасонный; ж — резьбовой; з — проходной расточной.

Токарные резцы

Токарные резцы: а— проходной прямой; б— проходной отогнутый;в — проходной упорный; г — подрезной; д — отрезной;

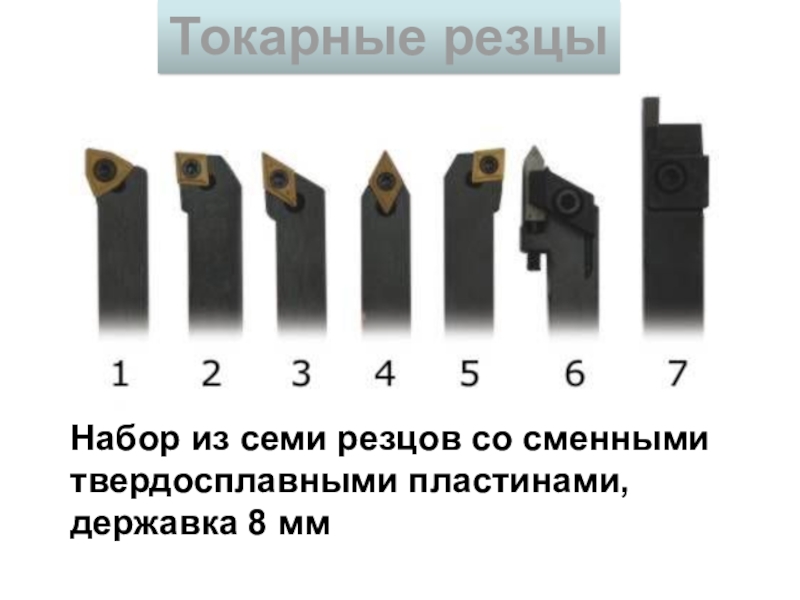

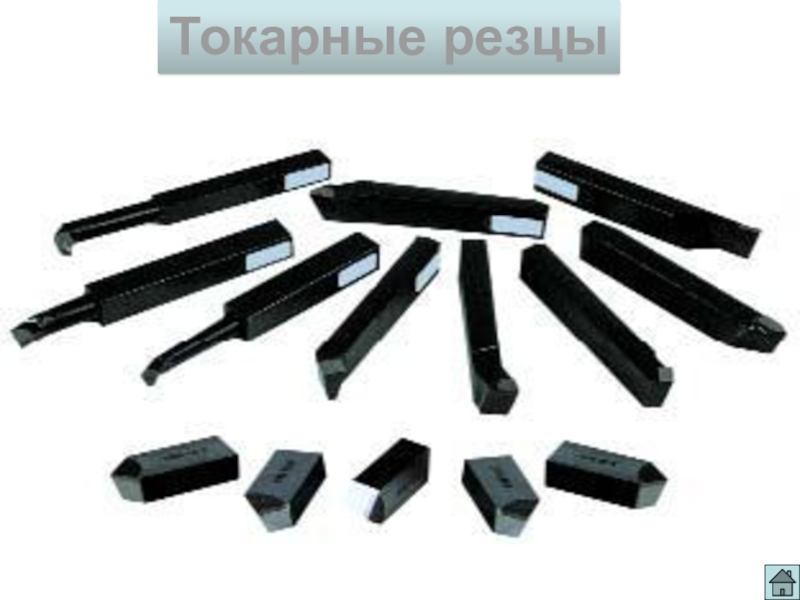

Слайд 14Набор из семи резцов со сменными твердосплавными пластинами, державка 8 мм
Токарные

резцы
Набор из семи резцов со сменными твердосплавными пластинами, державка 8 мм Токарные резцы

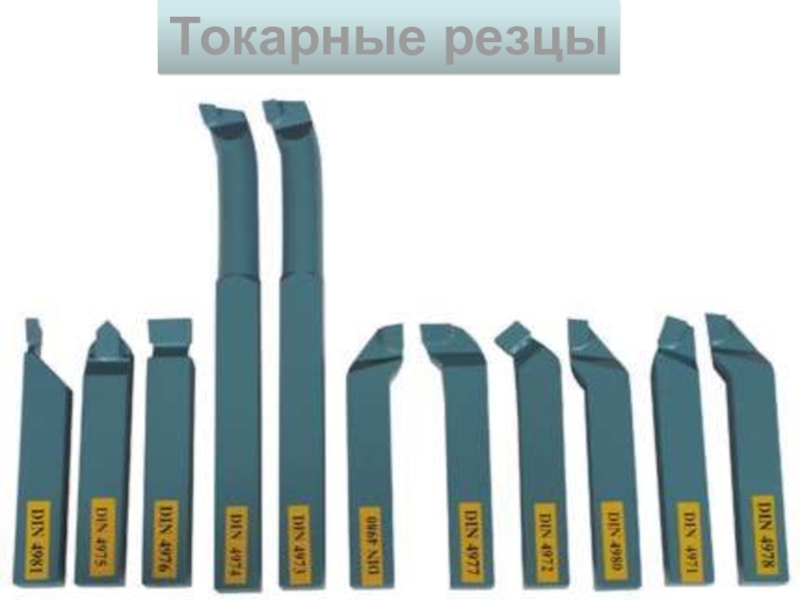

Слайд 15Токарные резцы

Токарные резцы

Слайд 16Токарные резцы

Токарные резцы

Слайд 17
Токарные резцы

Токарные резцы
