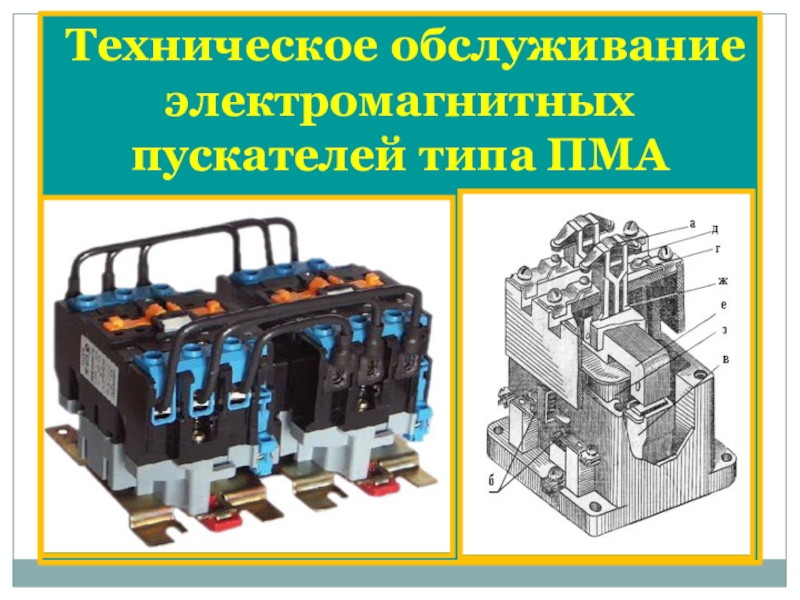

Презентация, доклад на тему Практическая работа Техническое обслуживание электромагнитных пускателей серии ПМА

ПМА

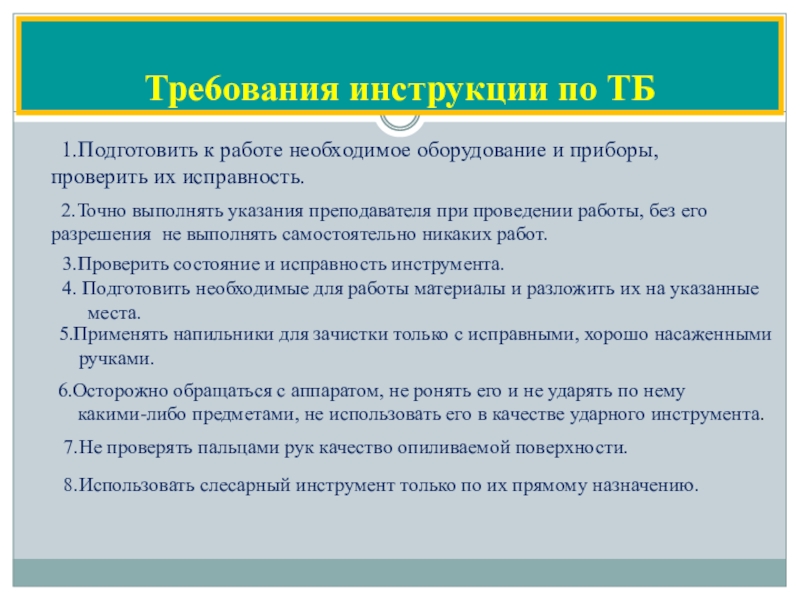

приборы,
проверить их исправность.

2.Точно выполнять указания преподавателя при проведении работы, без его разрешения не выполнять самостоятельно никаких работ.

3.Проверить состояние и исправность инструмента.
4. Подготовить необходимые для работы материалы и разложить их на указанные
места.

5.Применять напильники для зачистки только с исправными, хорошо насаженными
ручками.

6.Осторожно обращаться с аппаратом, не ронять его и не ударять по нему
какими-либо предметами, не использовать его в качестве ударного инструмента.

7.Не проверять пальцами рук качество опиливаемой поверхности.

8.Использовать слесарный инструмент только по их прямому назначению.

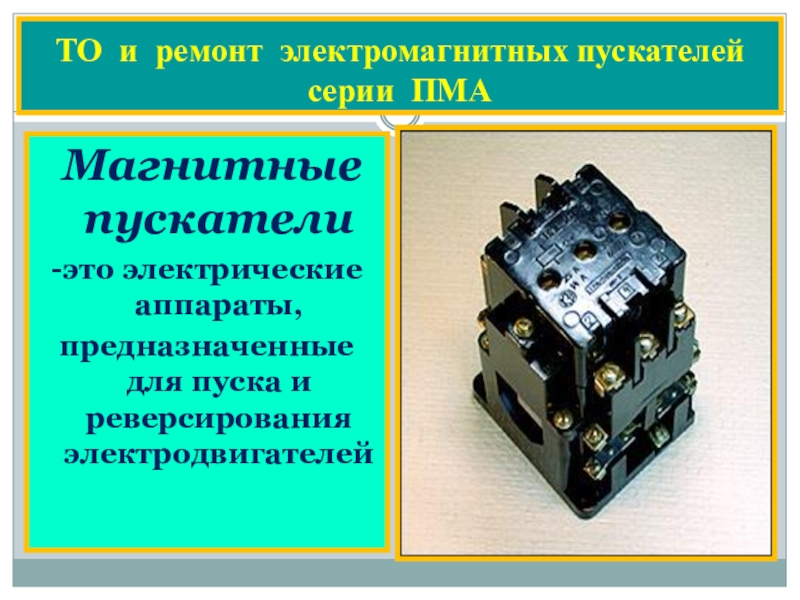

аппараты,
предназначенные для пуска и реверсирования электродвигателей

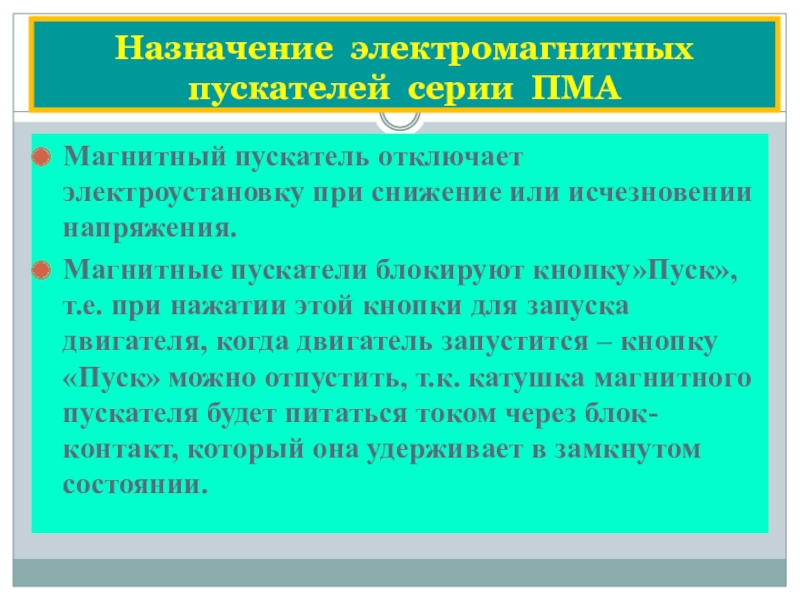

исчезновении напряжения.
Магнитные пускатели блокируют кнопку»Пуск», т.е. при нажатии этой кнопки для запуска двигателя, когда двигатель запустится – кнопку «Пуск» можно отпустить, т.к. катушка магнитного пускателя будет питаться током через блок-контакт, который она удерживает в замкнутом состоянии.

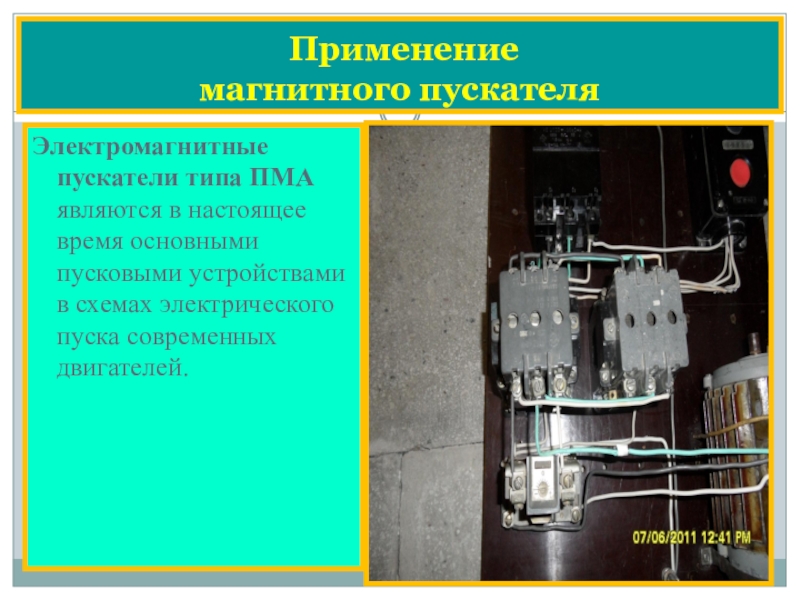

основными пусковыми устройствами в схемах электрического пуска современных двигателей.

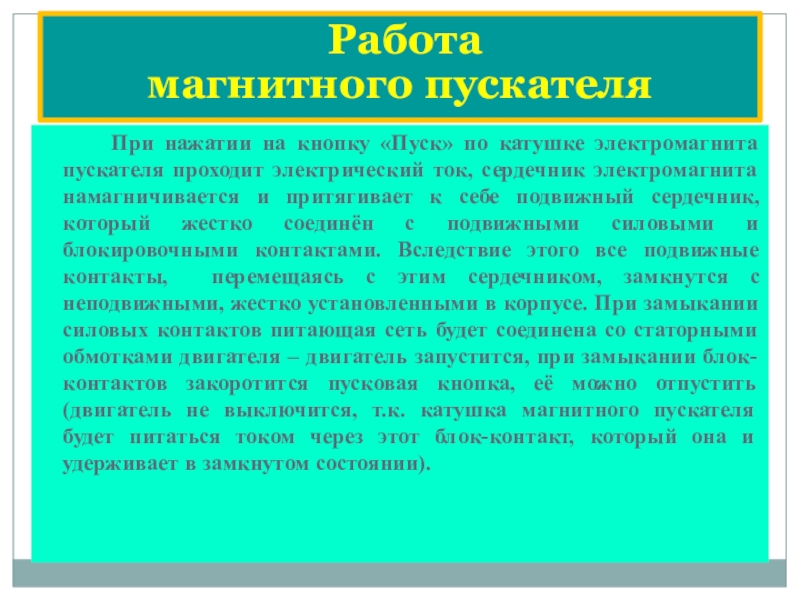

«Пуск» по катушке электромагнита пускателя проходит электрический ток, сердечник электромагнита намагничивается и притягивает к себе подвижный сердечник, который жестко соединён с подвижными силовыми и блокировочными контактами. Вследствие этого все подвижные контакты, перемещаясь с этим сердечником, замкнутся с неподвижными, жестко установленными в корпусе. При замыкании силовых контактов питающая сеть будет соединена со статорными обмотками двигателя – двигатель запустится, при замыкании блок-контактов закоротится пусковая кнопка, её можно отпустить (двигатель не выключится, т.к. катушка магнитного пускателя будет питаться током через этот блок-контакт, который она и удерживает в замкнутом состоянии).

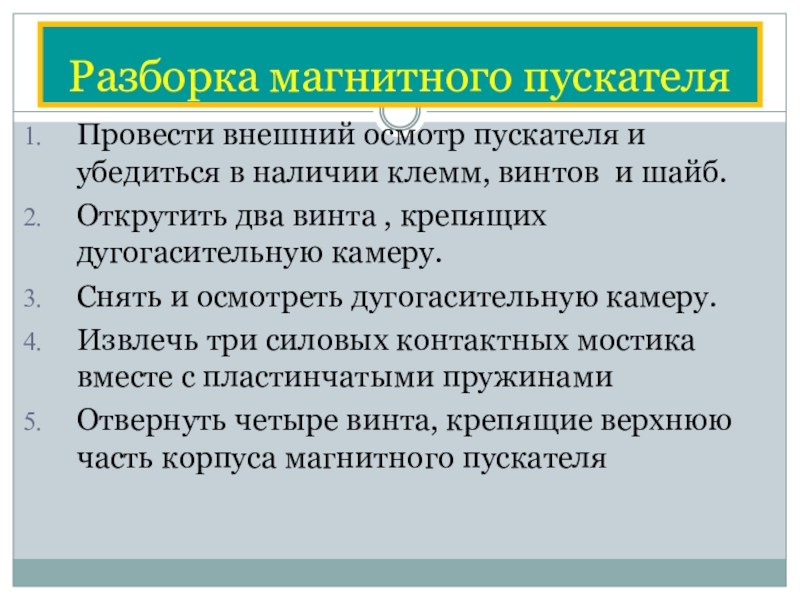

винтов и шайб.
Открутить два винта , крепящих дугогасительную камеру.
Снять и осмотреть дугогасительную камеру.
Извлечь три силовых контактных мостика вместе с пластинчатыми пружинами
Отвернуть четыре винта, крепящие верхнюю часть корпуса магнитного пускателя

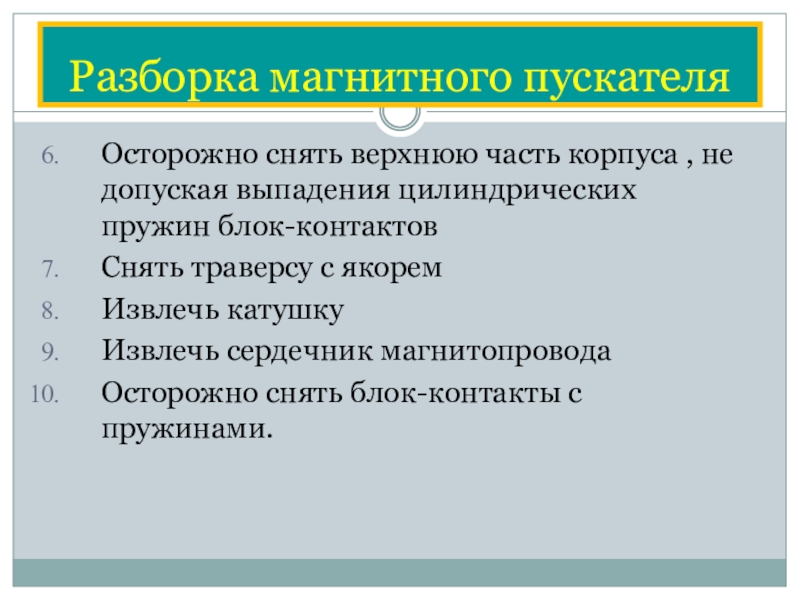

блок-контактов
Снять траверсу с якорем
Извлечь катушку

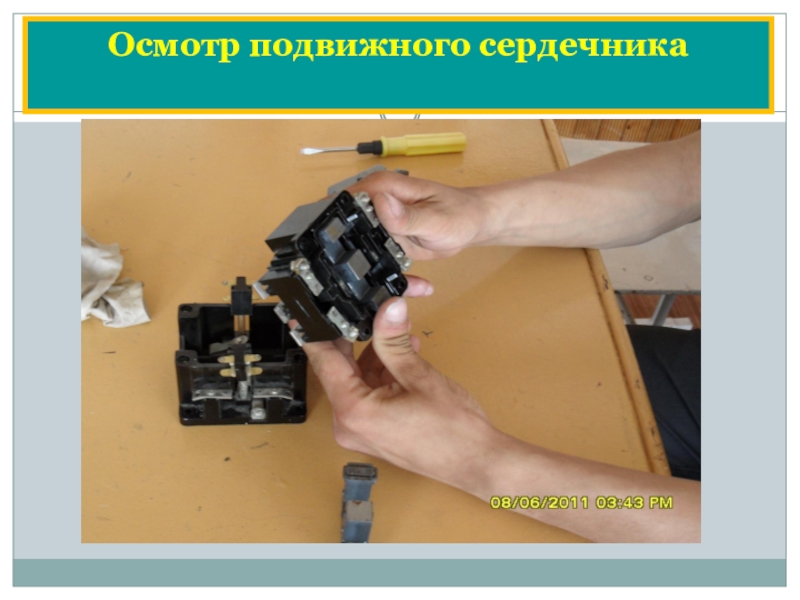

Извлечь сердечник магнитопровода
Осторожно снять блок-контакты с пружинами.

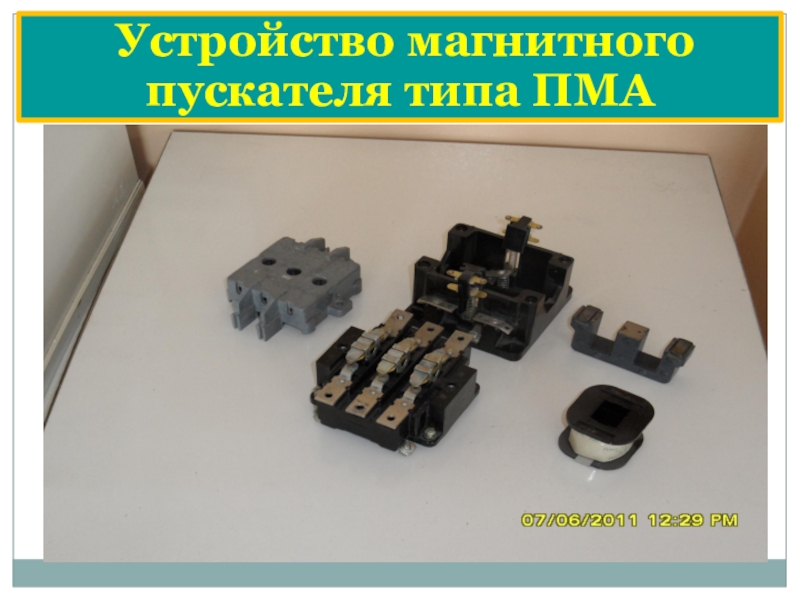

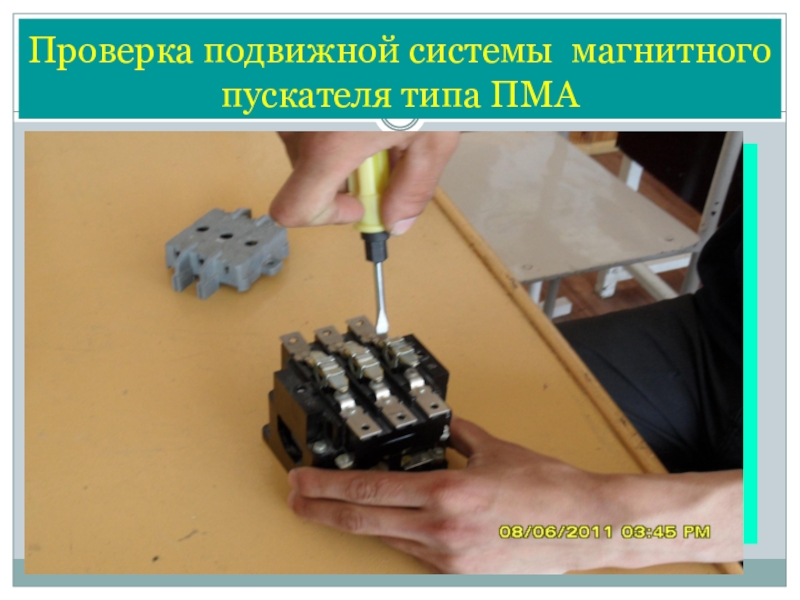

Разборка магнитного пускателя

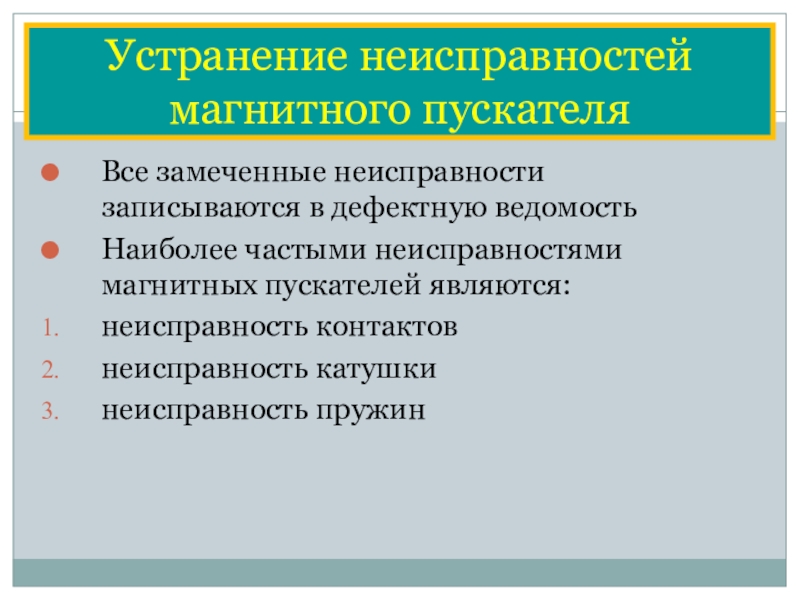

неисправностями магнитных пускателей являются:

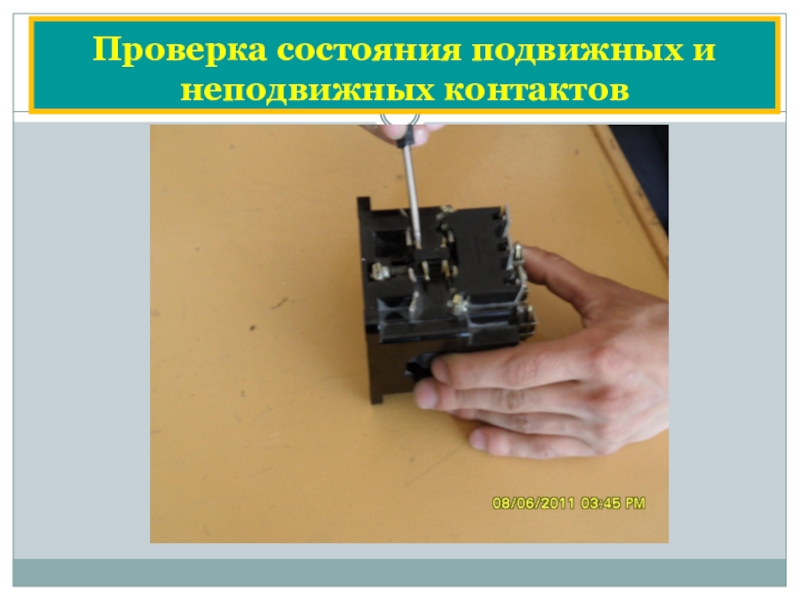

неисправность контактов
неисправность катушки

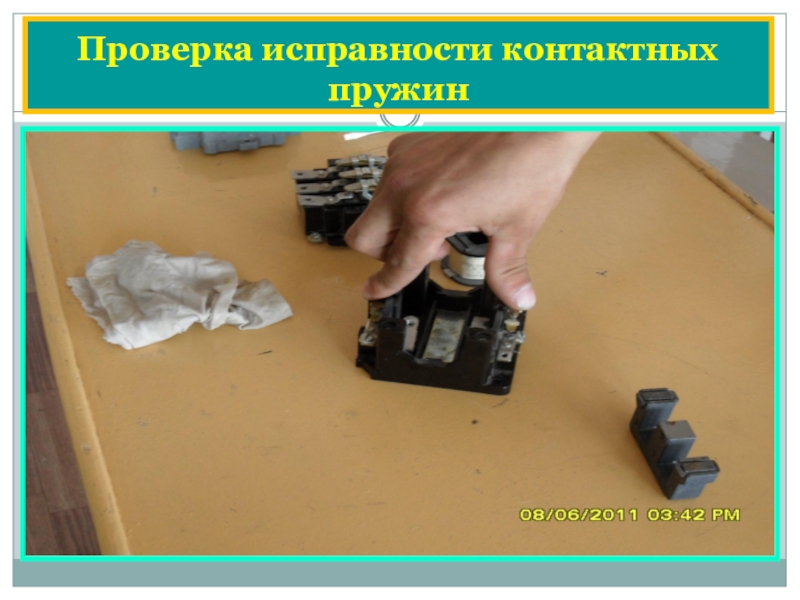

неисправность пружин
