Презентация, доклад на тему Виды осевых инструментов

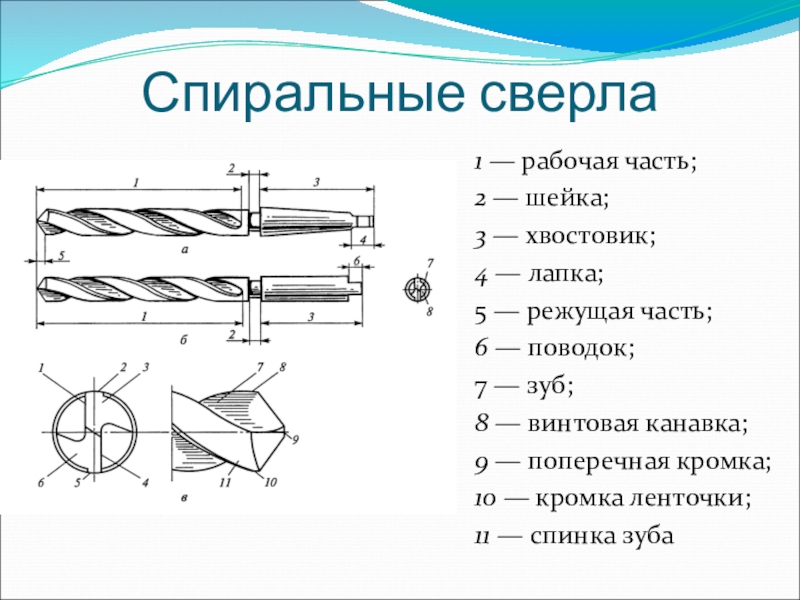

4 — лапка;
5 — режущая часть;
6 — поводок;
7 — зуб;
8 — винтовая канавка;
9 — поперечная кромка;
10 — кромка ленточки;
11 — спинка зуба

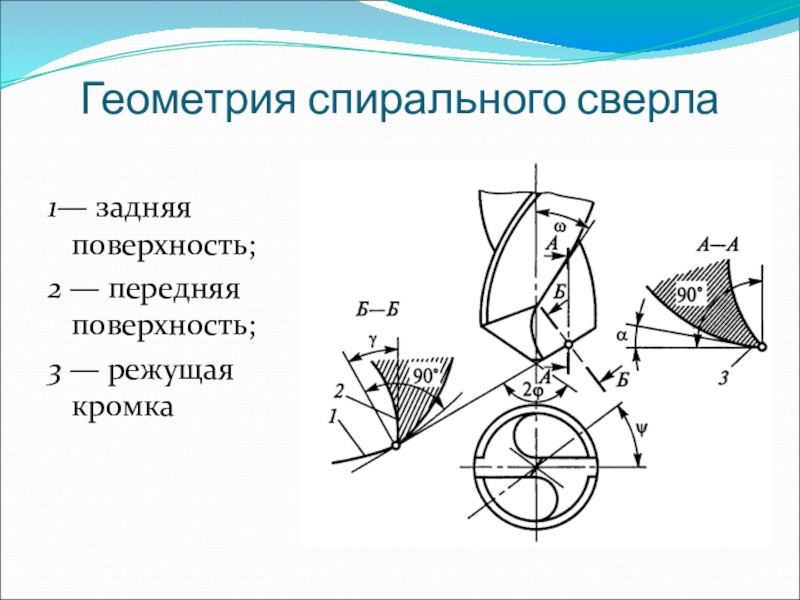

режущая кромка

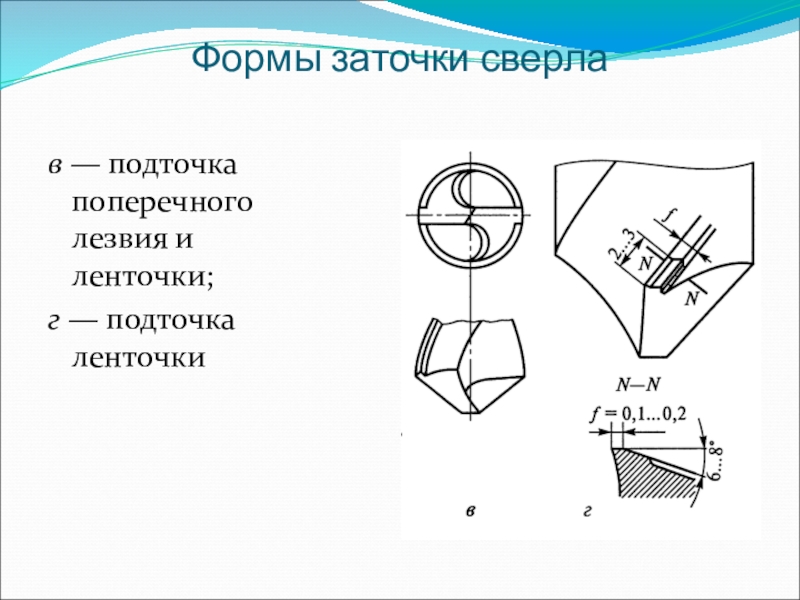

подточка ленточки

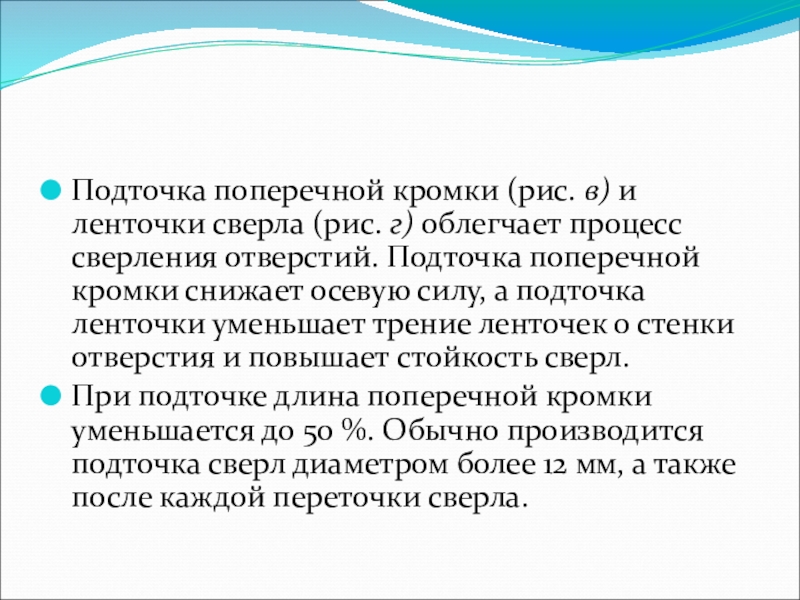

процесс сверления отверстий. Подточка поперечной кромки снижает осевую силу, а подточка ленточки уменьшает трение ленточек о стенки отверстия и повышает стойкость сверл.
При подточке длина поперечной кромки уменьшается до 50 %. Обычно производится подточка сверл диаметром более 12 мм, а также после каждой переточки сверла.

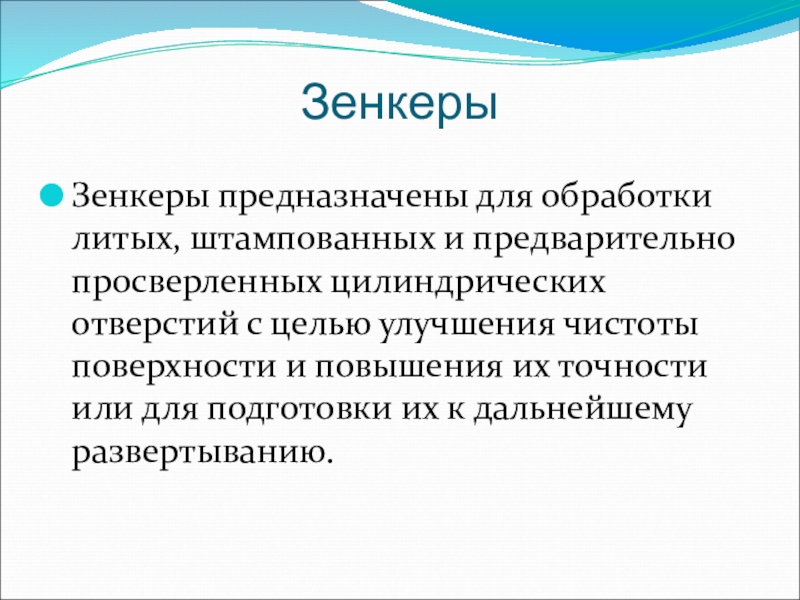

отверстий с целью улучшения чистоты поверхности и повышения их точности или для подготовки их к дальнейшему развертыванию.

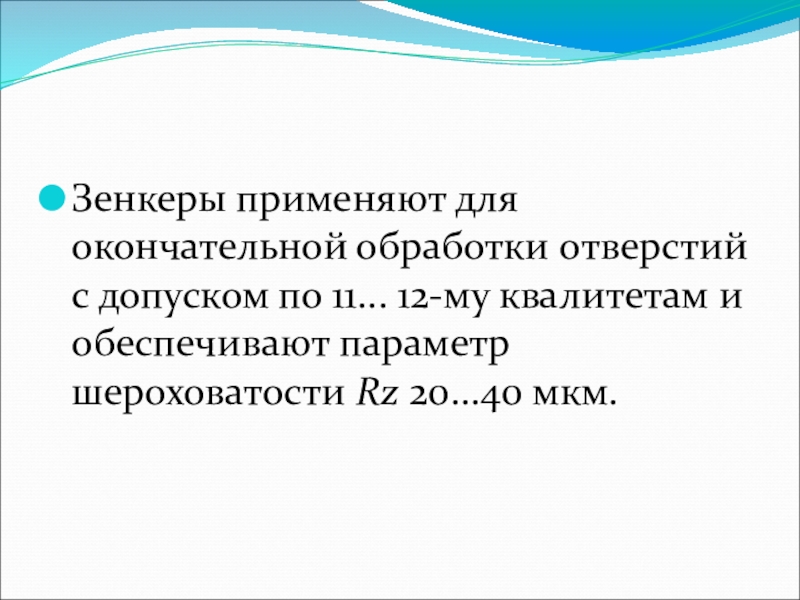

квалитетам и обеспечивают параметр шероховатости Rz 20...40 мкм.

лучшему по сравнению со сверлами направлению их в обрабатываемом отверстии и повышает точность обработки.

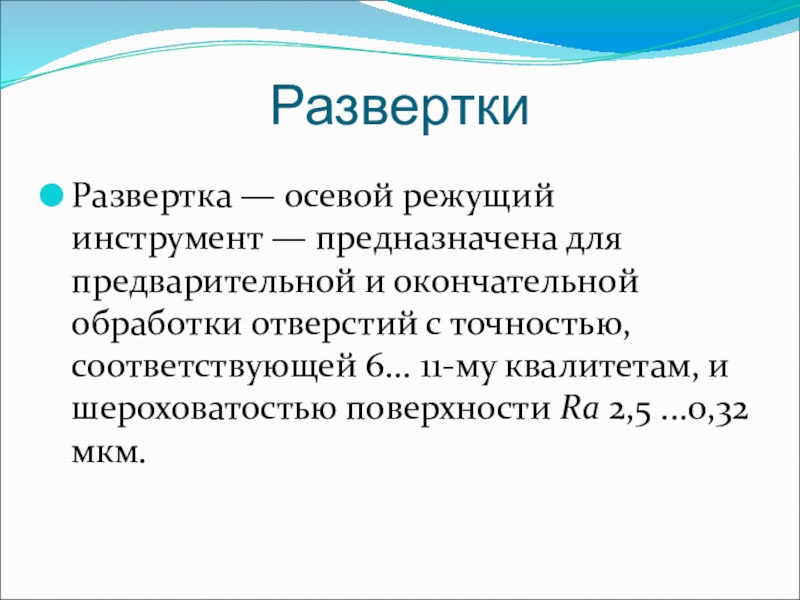

окончательной обработки отверстий с точностью, соответствующей 6... 11-му квалитетам, и шероховато­стью поверхности Ra 2,5 ...0,32 мкм.

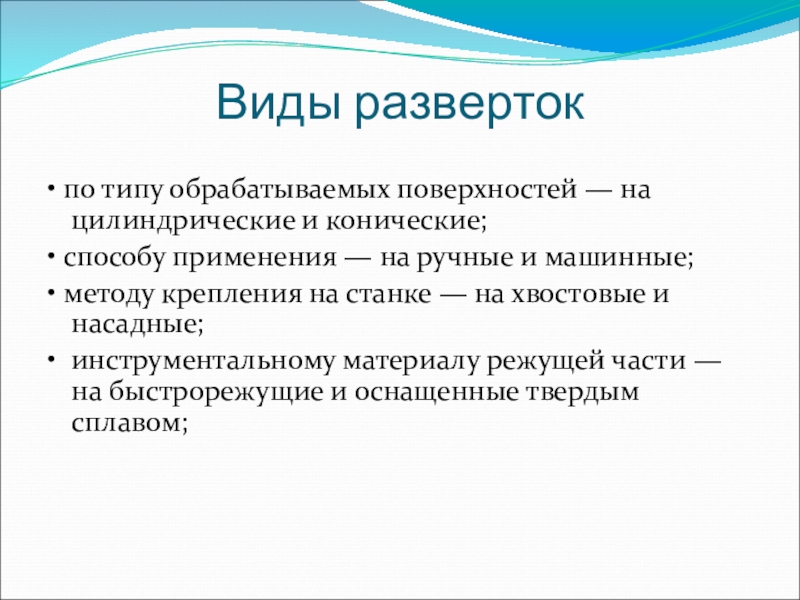

способу применения — на ручные и машинные;
• методу крепления на станке — на хвостовые и насадные;
• инструментальному материалу режущей части — на быстрорежущие и оснащенные твердым сплавом;

материала;
составные неразъемные со сварными хвостовиками;
составные неразъемные с припаянными пластинками из твердого сплава
составные разъемные с вставными ножами.
