Презентация, доклад на тему Виды механического износа подшипников качения.

группы МО-14-1/д:
Слепцов Игорь,
Прилуцкий Максим
Руководитель: Вахитова Л.В.

Приложение 3. Слайд №1

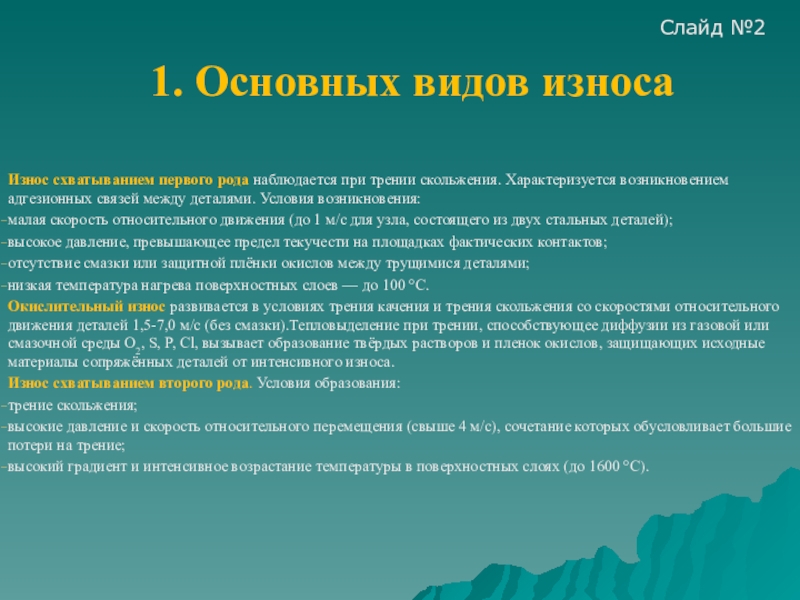

возникновением адгезионных связей между деталями. Условия возникновения:
малая скорость относительного движения (до 1 м/с для узла, состоящего из двух стальных деталей);
высокое давление, превышающее предел текучести на площадках фактических контактов;
отсутствие смазки или защитной плёнки окислов между трущимися деталями;
низкая температура нагрева поверхностных слоев — до 100 °С.
Окислительный износ развивается в условиях трения качения и трения скольжения со скоростями относительного движения деталей 1,5-7,0 м/с (без смазки).Тепловыделение при трении, способствующее диффузии из газовой или смазочной среды O2, S, P, Cl, вызывает образование твёрдых растворов и пленок окислов, защищающих исходные материалы сопряжённых деталей от интенсивного износа.
Износ схватыванием второго рода. Условия образования:
трение скольжения;
высокие давление и скорость относительного перемещения (свыше 4 м/с), сочетание которых обусловливает большие потери на трение;
высокий градиент и интенсивное возрастание температуры в поверхностных слоях (до 1600 °С).

Слайд №2

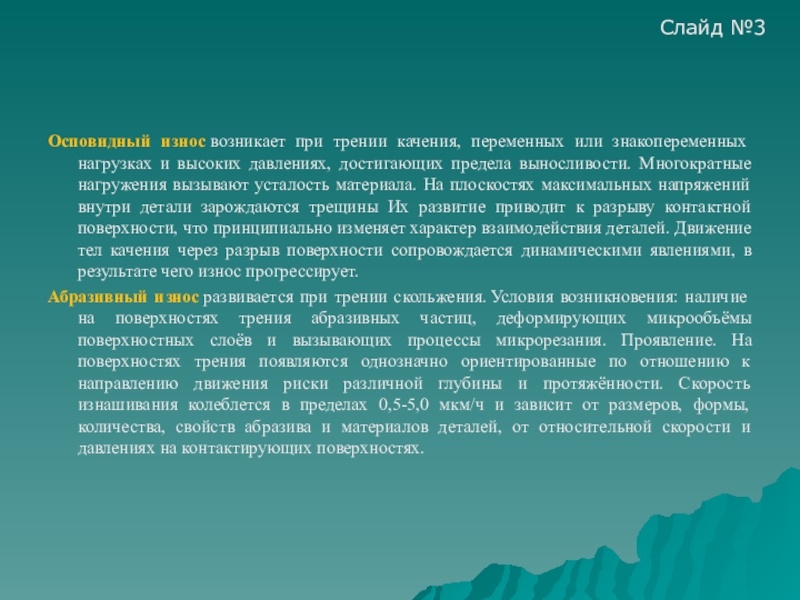

давлениях, достигающих предела выносливости. Многократные нагружения вызывают усталость материала. На плоскостях максимальных напряжений внутри детали зарождаются трещины Их развитие приводит к разрыву контактной поверхности, что принципиально изменяет характер взаимодействия деталей. Движение тел качения через разрыв поверхности сопровождается динамическими явлениями, в результате чего износ прогрессирует.
Абразивный износ развивается при трении скольжения. Условия возникновения: наличие на поверхностях трения абразивных частиц, деформирующих микрообъёмы поверхностных слоёв и вызывающих процессы микрорезания. Проявление. На поверхностях трения появляются однозначно ориентированные по отношению к направлению движения риски различной глубины и протяжённости. Скорость изнашивания колеблется в пределах 0,5-5,0 мкм/ч и зависит от размеров, формы, количества, свойств абразива и материалов деталей, от относительной скорости и давлениях на контактирующих поверхностях.

Слайд №3

Неправильный выбор смазочного материала
Загрязнение смазки
Недостаток смазки

Проявление:

1. Задиры на беговой дорожке
2. Появление цветов побежалости

Слайд №4

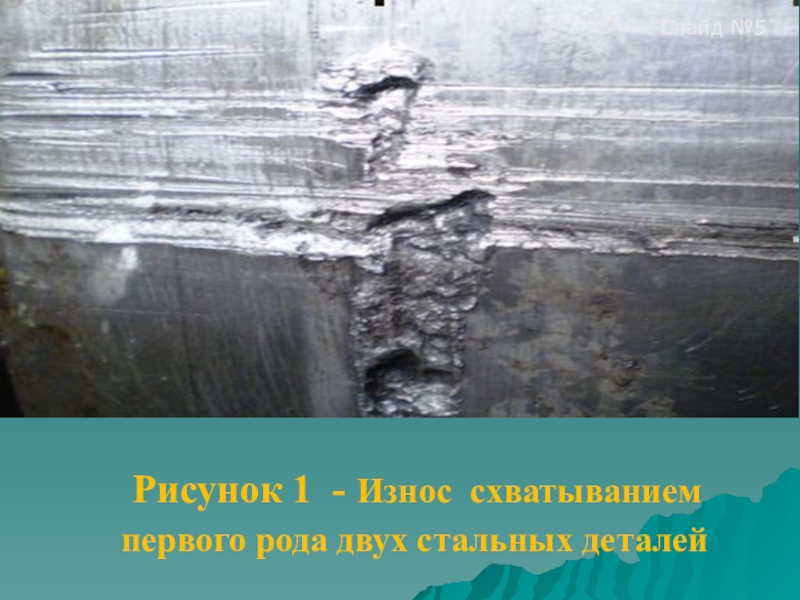

Слайд №5

v = 1,5 – 7,0 м/с (без смазки)
Проявление:

1. Матовая поверхность бегових дорожек или полос окисных плёнок.

Рисунок 2 – Окислительный износ на беговых дорожках

Слайд №6

материала
Проявление:
1. В местах образования сколов появляются осповидные углубления

Рисунок - 3 Осповидное выкрашивание на теле качения шарикоподшипника

Слайд №7

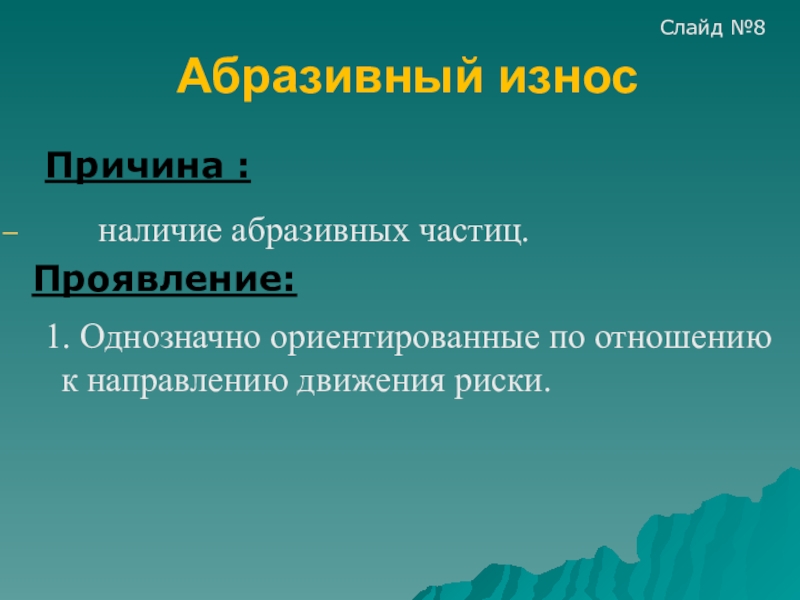

Проявление:

1. Однозначно ориентированные по отношению к направлению движения риски.

Слайд №8
