Технологическая документация – это комплект графических и текстовых документов, в которых приводятся все сведения о технологических процессах изготовления изделия.

Слайд 1§ 3. Технологическая документация. Технологические карты изготовления деталей из древесины.

§ 3. Технологическая документация. Технологические карты изготовления деталей из древесины.

Слайд 2Технологическая документация – это комплект графических и текстовых документов, в которых

приводятся все сведения о технологических процессах изготовления изделия.
Технологическая документация – это комплект графических и текстовых документов, в которых приводятся все сведения о технологических процессах

Слайд 3К этому виду документации относятся:
Технологические карты
Операционные карты
Операционные чертежи
Маршрутные карты
Ведомости заказа и

нормы расходов материала, инструментов и т. д.
Документы, использованные в основном производстве.



К этому виду документации относятся:Технологические картыОперационные картыОперационные чертежиМаршрутные картыВедомости заказа и нормы расходов материала, инструментов и т.

Слайд 4Технологическая карта представляет собой документ, который содержит все необходимые сведения и

инструкции для персонала, который выполняют определенный технологический процесс.
Технологическая карта представляет собой документ, который содержит все необходимые сведения и инструкции для персонала, который выполняют определенный

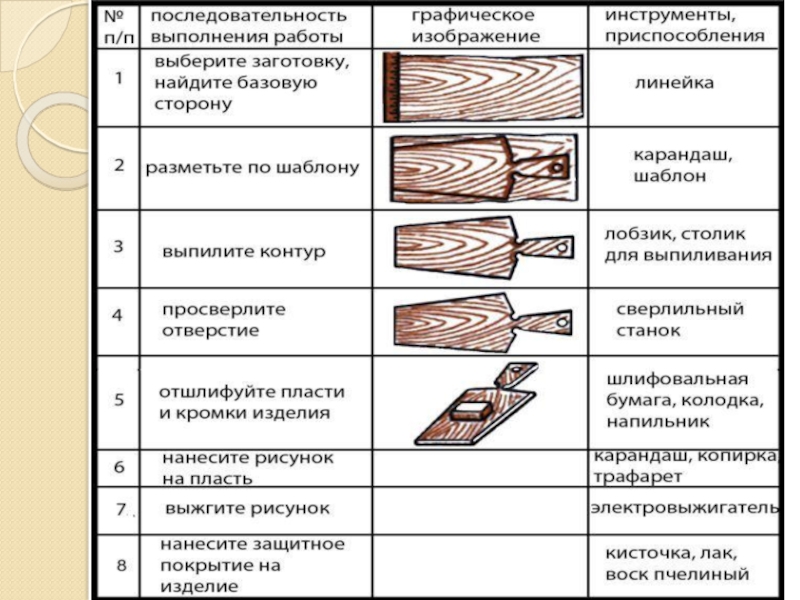

Слайд 5Операционная карта — это письменная инструкция (указание) для выполнения изделия в

целом. В этой карте определена последовательность выполнения трудовых операций по изготовлению детали или всего изделия.
Операционная карта — это письменная инструкция (указание) для выполнения изделия в целом. В этой карте определена последовательность

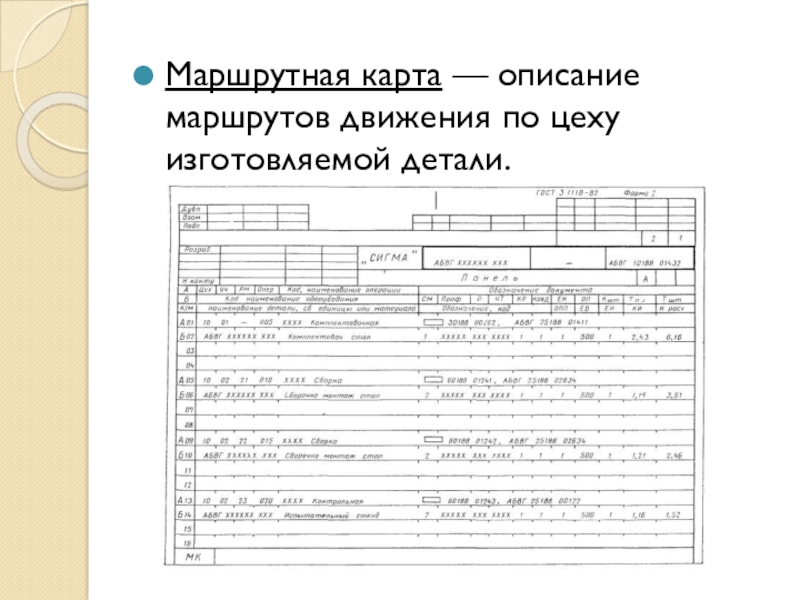

Слайд 6Маршрутная карта — описание маршрутов движения по цеху изготовляемой детали.

Маршрутная карта — описание маршрутов движения по цеху изготовляемой детали.

Слайд 7Что такое ЕСТД?

Что такое ЕСТД?

Слайд 8Это Единая система технологической документации.
Для чего она нужна?

Это Единая система технологической документации.Для чего она нужна?

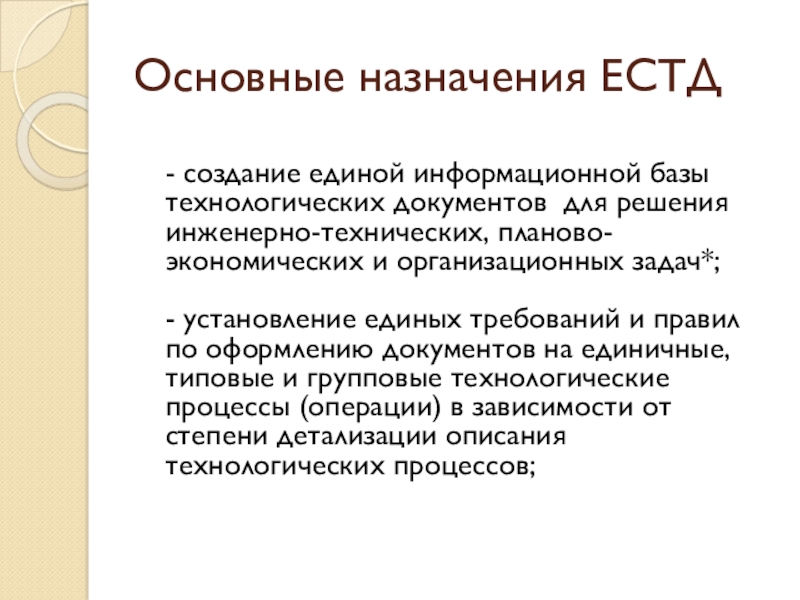

Слайд 9Основные назначения ЕСТД
- создание единой информационной базы технологических документов для решения

инженерно-технических, планово-экономических и организационных задач*; - установление единых требований и правил по оформлению документов на единичные, типовые и групповые технологические процессы (операции) в зависимости от степени детализации описания технологических процессов;
Основные назначения ЕСТД - создание единой информационной базы технологических документов для решения инженерно-технических, планово-экономических и организационных задач*;

Слайд 10Найдите в учебнике: из каких стадий состоит проектирование технологического процесса?





Найдите в учебнике: из каких стадий состоит проектирование технологического процесса?……………

Слайд 11Откройте учебник на странице 14.

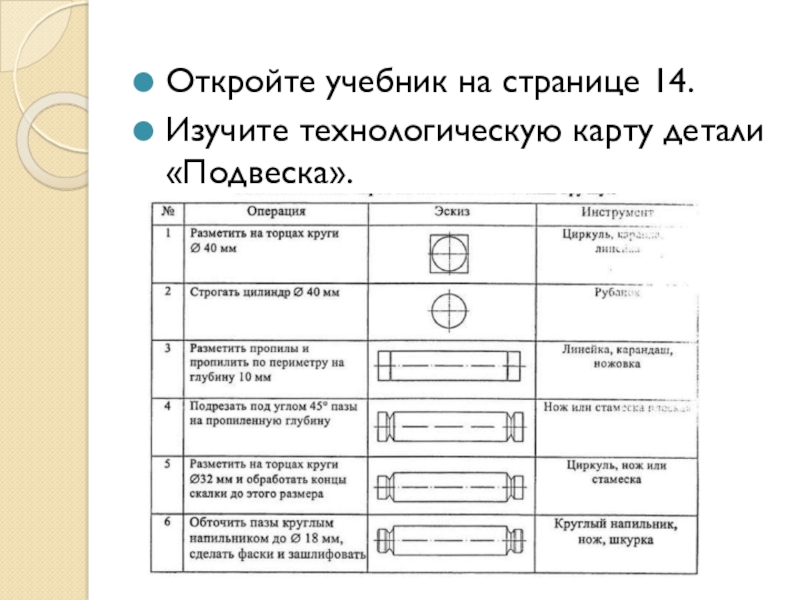

Изучите технологическую карту детали «Подвеска».

Откройте учебник на странице 14.Изучите технологическую карту детали «Подвеска».

Слайд 13Выполните практическую работу №3.

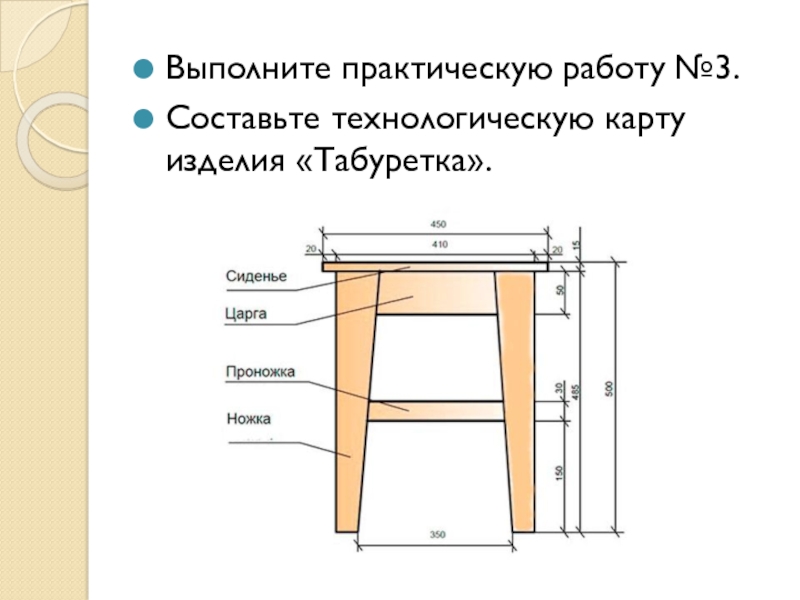

Составьте технологическую карту изделия «Табуретка».

Выполните практическую работу №3.Составьте технологическую карту изделия «Табуретка».
