Презентация, доклад на тему Виды и способы соединений деталей в изделиях из древесины, 7 класс

в изделиях из древесины» Урок технологии 7 класс

Учитель технологии:
Симонов Михаил Владимирович




с. Бахтызино,
2017 – 2018 уч. год

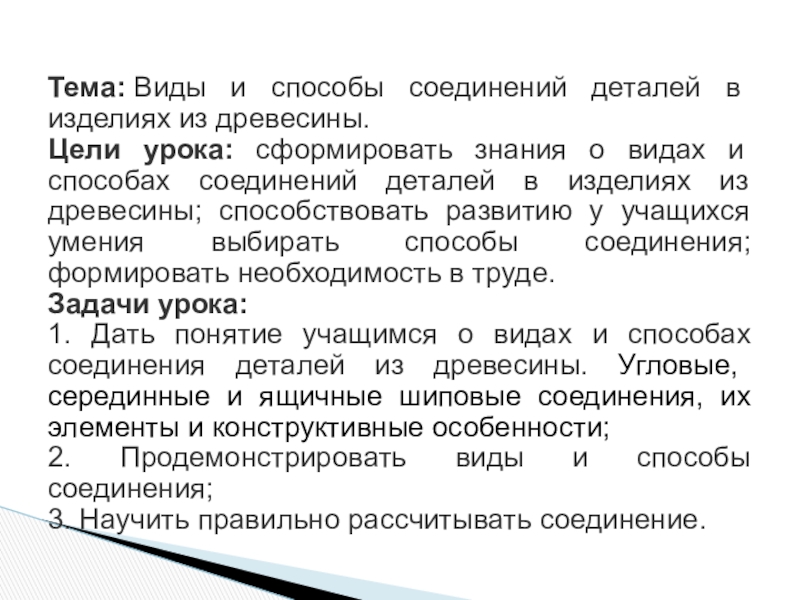

сформировать знания о видах и способах соединений деталей в изделиях из древесины; способствовать развитию у учащихся умения выбирать способы соединения; формировать необходимость в труде.
Задачи урока:
1. Дать понятие учащимся о видах и способах соединения деталей из древесины. Угловые, серединные и ящичные шиповые соединения, их элементы и конструктивные особенности;
2. Продемонстрировать виды и способы соединения;
3. Научить правильно рассчитывать соединение.

нам уютно в нём, Чтобы он тёплым был и прочным…

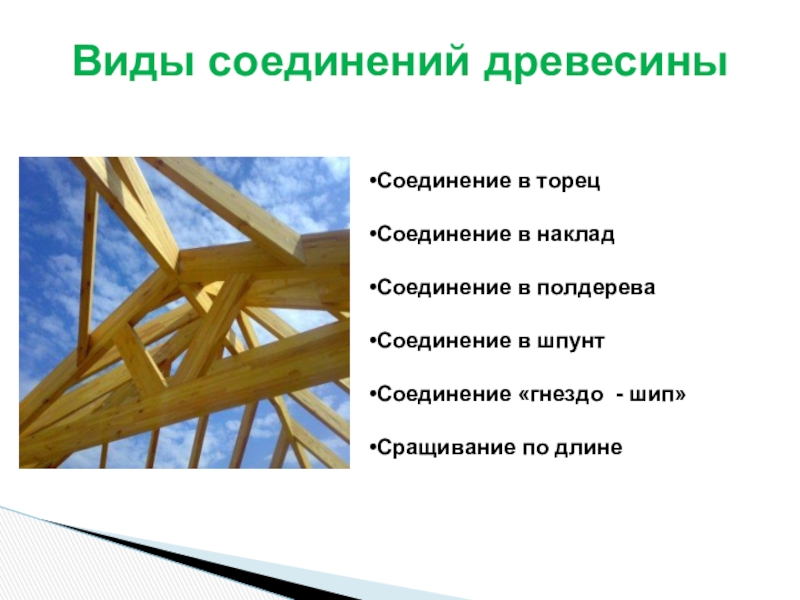

«гнездо - шип»

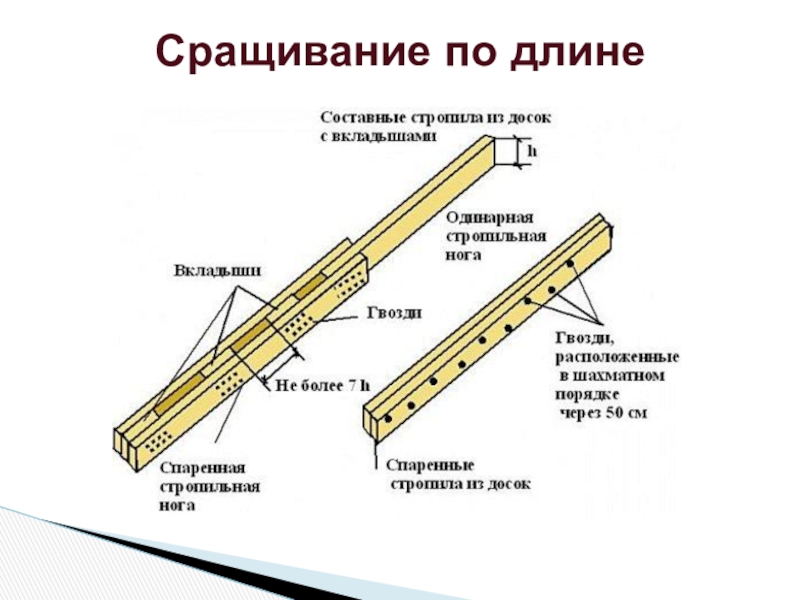

Сращивание по длине

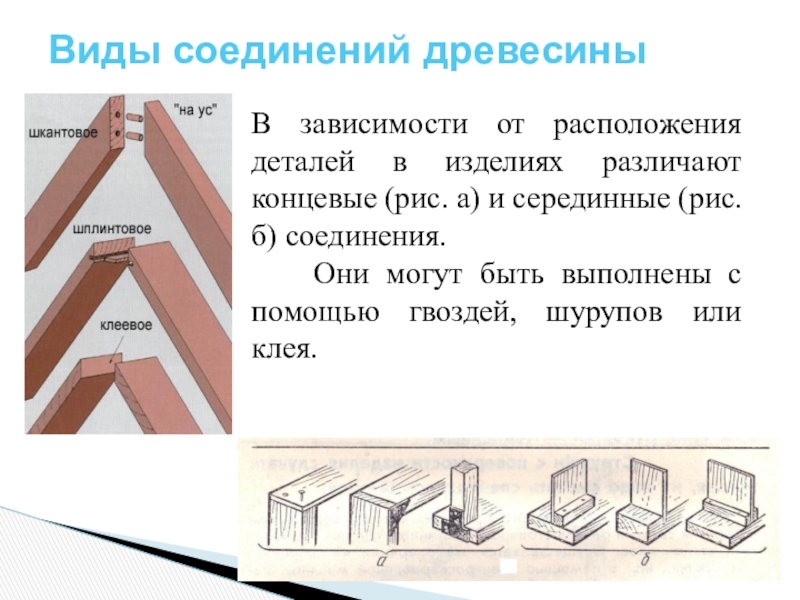

(рис. а) и серединные (рис.б) соединения.
Они могут быть выполнены с помощью гвоздей, шурупов или клея.

плотно подгоняются друг к другу при помощи гвоздей или шурупов.

помощи гвоздей, шурупов или болтов.

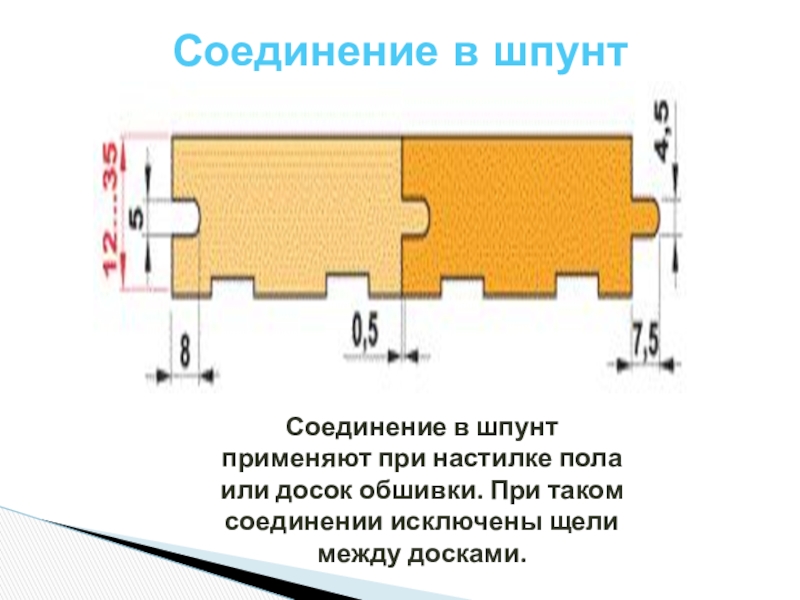

обшивки. При таком соединении исключены щели между досками.

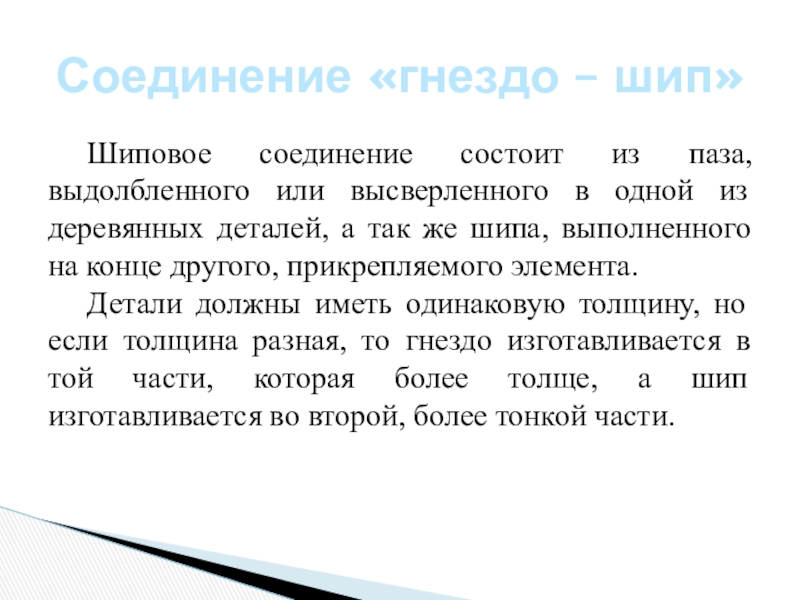

деревянных деталей, а так же шипа, выполненного на конце другого, прикрепляемого элемента.
Детали должны иметь одинаковую толщину, но если толщина разная, то гнездо изготавливается в той части, которая более толще, а шип изготавливается во второй, более тонкой части.

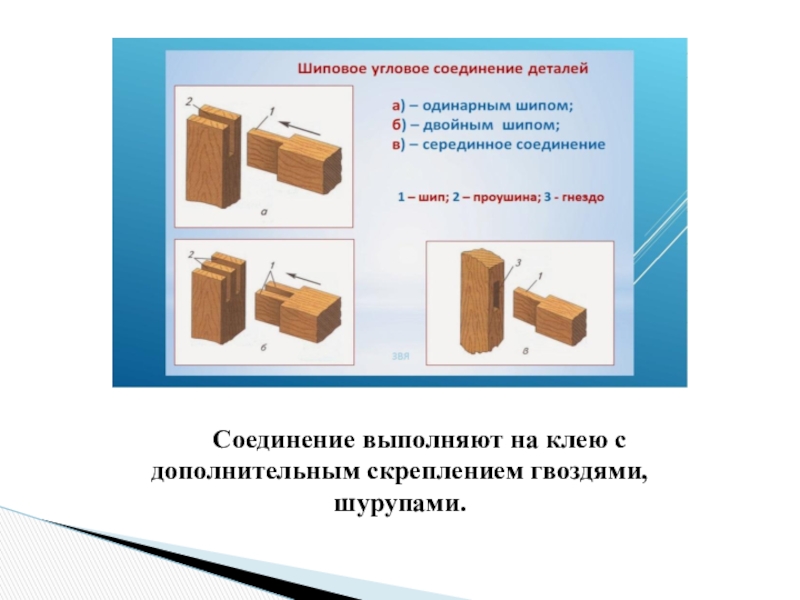

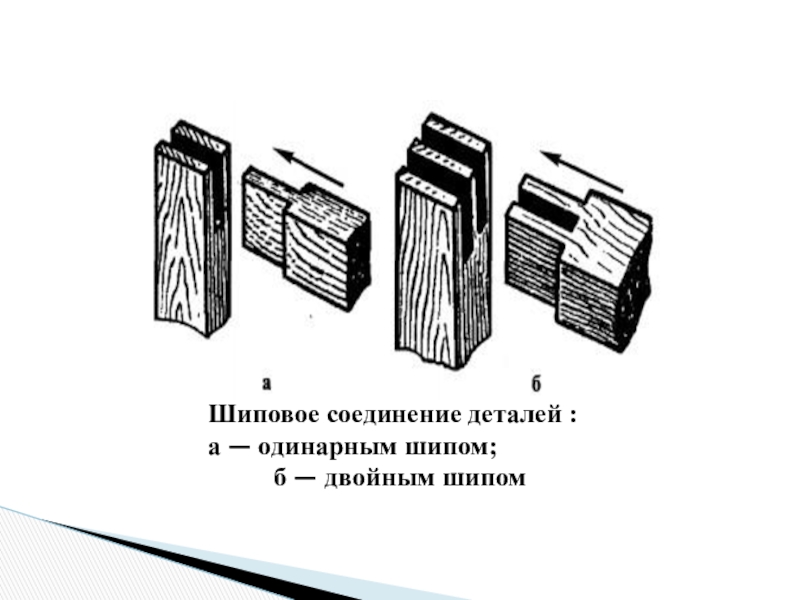

Соединение «гнездо – шип»

детали, которое соединяется с шипом.

Проушиной называют паз на торце детали, соединяемый с шипом.

Профили и размеры шипа и проушины должны совпадать. Длина шипа должна равняться ширине присоединяемого бруска.

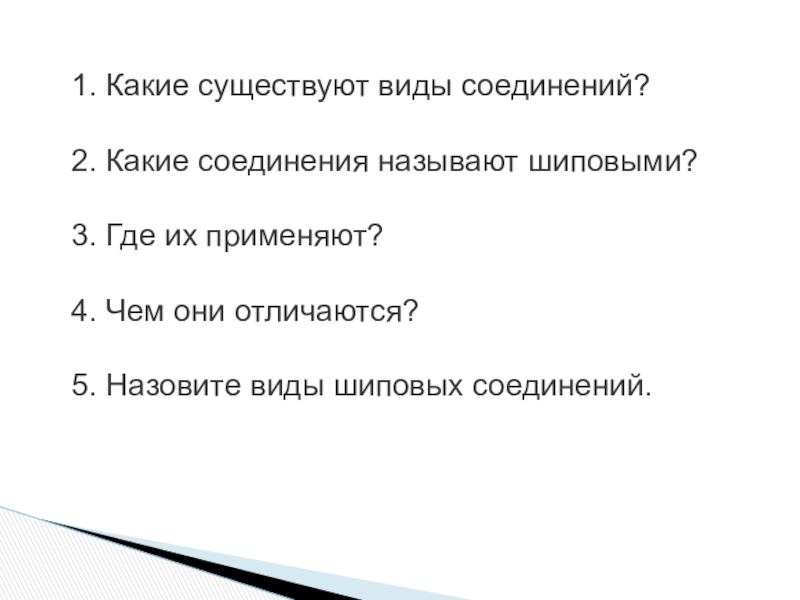

применяют?

4. Чем они отличаются?

5. Назовите виды шиповых соединений.
