Презентация, доклад на тему Устройство деревообрабатывающего станка СТД - 6 (класс)
Содержание

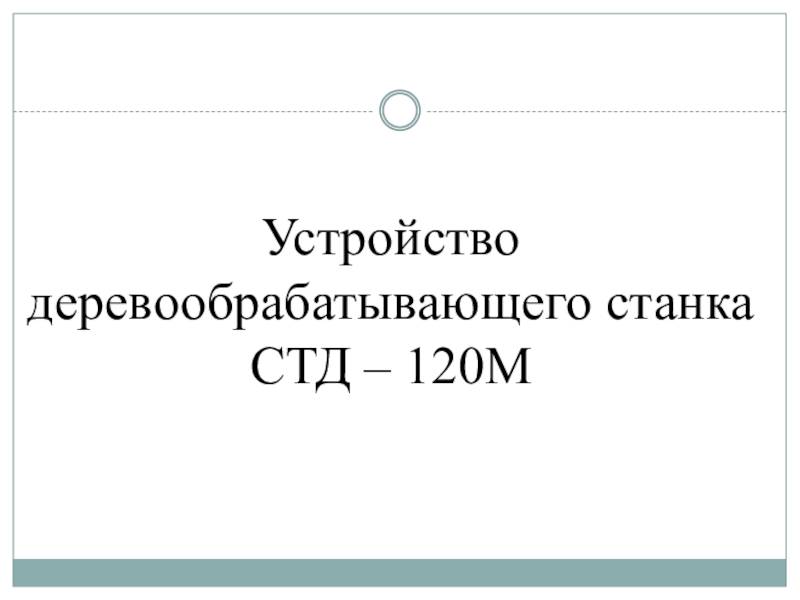

- 1. Устройство деревообрабатывающего станка СТД - 6 (класс)
- 2. Что такое точение ?- обработка древесины резанием, при котором из заготовки получают тела вращения.

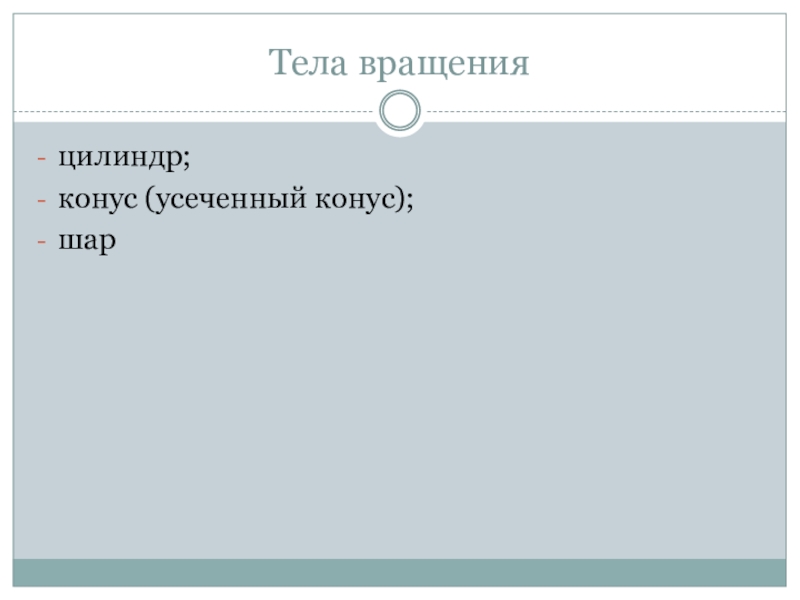

- 3. Тела вращенияцилиндр;конус (усеченный конус);шар
- 4. Внешний вид деревообрабатывающего станка
- 5. Основные узлы станка станина – массивное чугунное

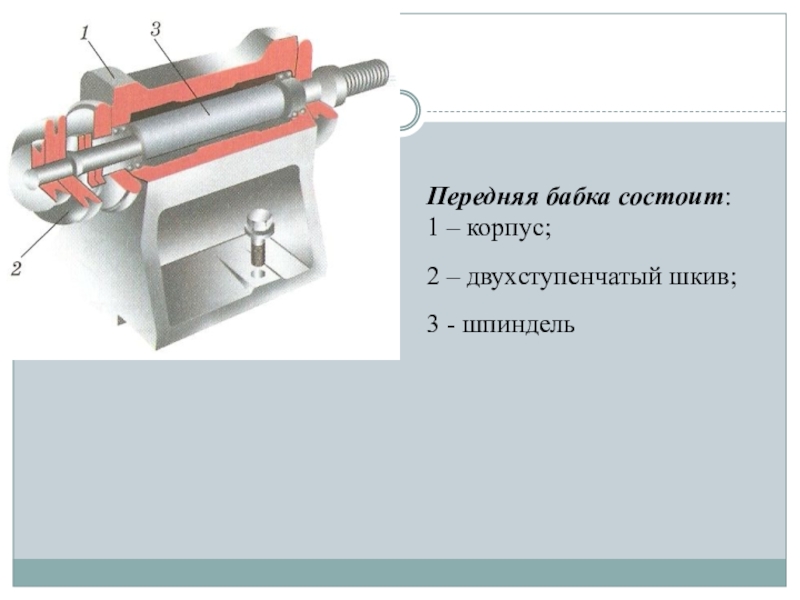

- 6. Передняя бабка состоит:1 – корпус; 2 – двухступенчатый шкив;3 - шпиндель
- 7. Приспособления для крепления и обработки заготовки обработки- трезубец; - планшайба; - патрон

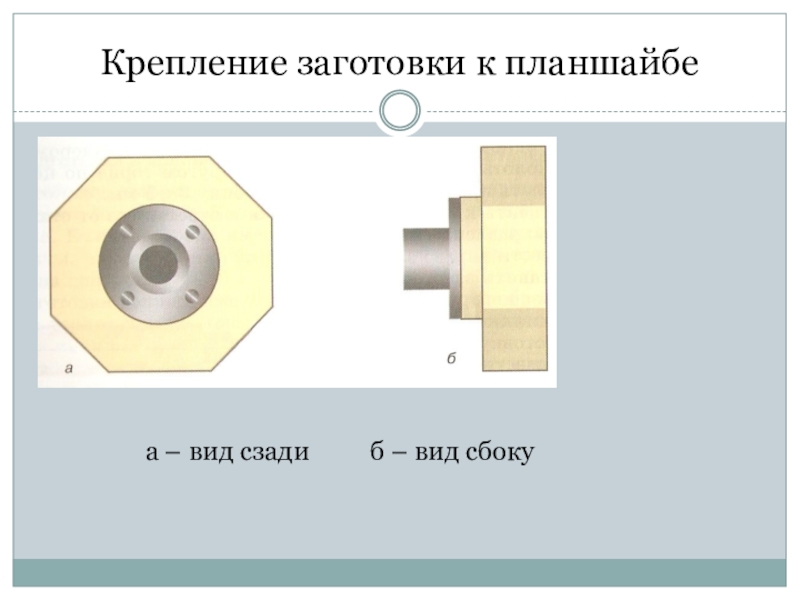

- 8. Крепление заготовки к планшайбеа – вид сзадиб – вид сбоку
- 9. Вид заготовки до установки
- 10. Заготовка после установки
- 11. Задняя бабка включает в себя: – корпус;–
- 12. Подручник состоит из:- наклоного ложе;- стержня;- рукоятки;- втулки сприливом;- стопора;- бруса;- прижима;- гайки с рукояткой;- болта
Что такое точение ?- обработка древесины резанием, при котором из заготовки получают тела вращения.
Слайд 2Что такое точение ?
- обработка древесины резанием, при котором из заготовки
получают тела вращения.

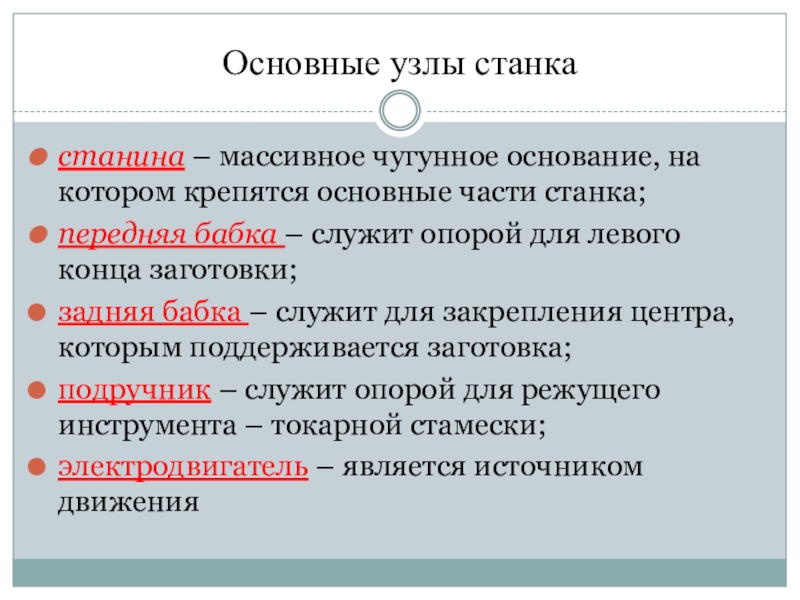

Слайд 5Основные узлы станка
станина – массивное чугунное основание, на котором крепятся
основные части станка;
передняя бабка – служит опорой для левого конца заготовки;
задняя бабка – служит для закрепления центра, которым поддерживается заготовка;
подручник – служит опорой для режущего инструмента – токарной стамески;
электродвигатель – является источником движения
передняя бабка – служит опорой для левого конца заготовки;
задняя бабка – служит для закрепления центра, которым поддерживается заготовка;
подручник – служит опорой для режущего инструмента – токарной стамески;
электродвигатель – является источником движения
Слайд 7Приспособления для крепления и обработки заготовки обработки
- трезубец;
- планшайба;
-
патрон

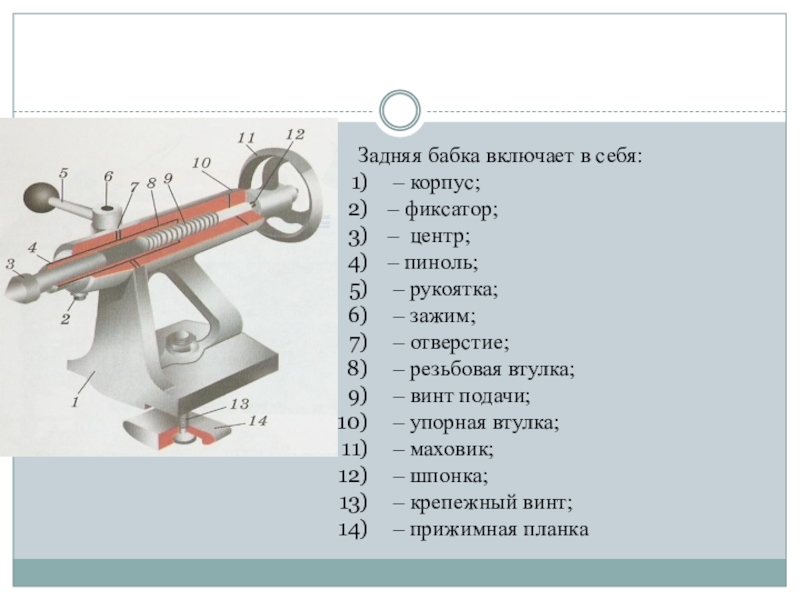

Слайд 11Задняя бабка включает в себя:
– корпус;
– фиксатор;
– центр;
–
пиноль;
– рукоятка;
– зажим;
– отверстие;
– резьбовая втулка;
– винт подачи;
– упорная втулка;
– маховик;
– шпонка;
– крепежный винт;
– прижимная планка
– рукоятка;
– зажим;
– отверстие;
– резьбовая втулка;
– винт подачи;
– упорная втулка;
– маховик;
– шпонка;
– крепежный винт;
– прижимная планка
Слайд 12Подручник состоит из:
- наклоного ложе;
- стержня;
- рукоятки;
- втулки сприливом;
- стопора;
- бруса;
-
прижима;
- гайки с рукояткой;
- болта
- гайки с рукояткой;
- болта
