Презентация, доклад на тему Урок на тему Абразивные материалы
Содержание
- 1. Урок на тему Абразивные материалы
- 2. План урока1.Абразивы. Виды абразивов. 2.Производство абразивных материалов.3.Применение абразивных материалов и виды абразивной обработки.
- 3. Повторение пройденного материала

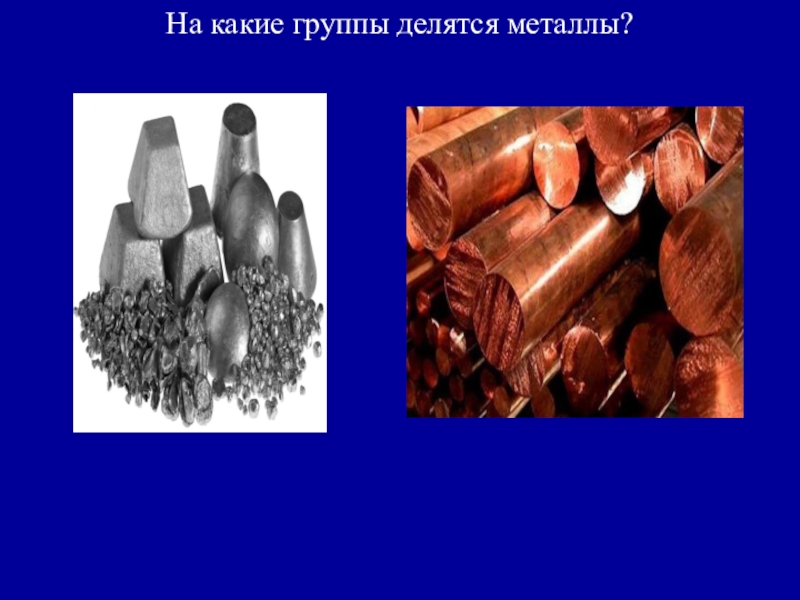

- 4. На какие группы делятся металлы?
- 5. Чёрные металлы –это ……………………………………………..Цветные металлы - это……………………………………………….
- 6. Чёрные металлы это Fe и с…….вы на
- 7. Что такое сталь? Дополните схему.Сталь это сплав

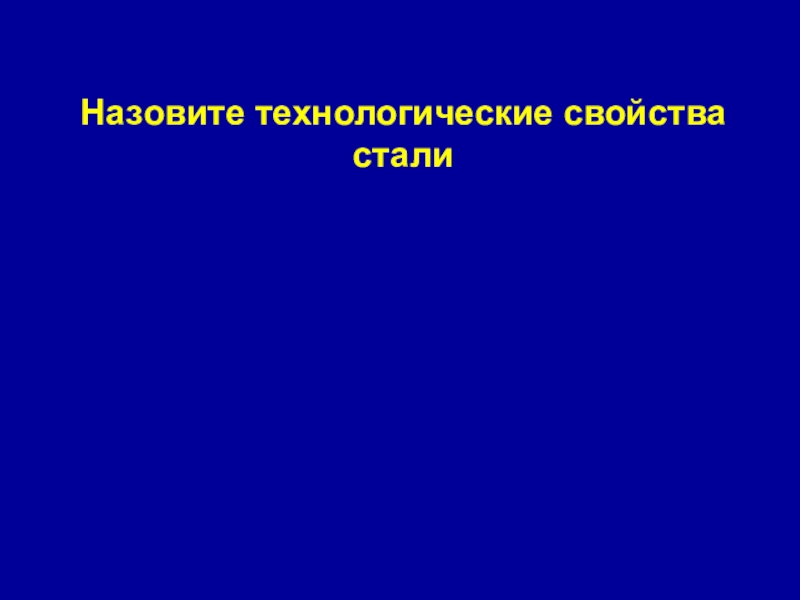

- 8. Назовите технологические свойства стали
- 9. Технологические свойства*Жидкотекучесть (литейность) — спо………сть мат…...ала в
- 10. Технологические свойства*Жидкотекучесть (литейность) — способность материала в
- 11. Что такое легированная сталь?Легированная сталь – сплав
- 12. Назовите физические свойства стали:Теп …………..ть, то
- 13. Назовите достоинства углеродистых сталей:-высокая пл--------------- ть;-хорошая об--------------------------
- 14. Назовите недостатки углеродистых сталей:-образование и развитие к---------------ии-слабые э----------------------------ие характеристики;-склонность к теп---------------------му расширению.
- 15. Тема: Абразивы. Виды абразивов.

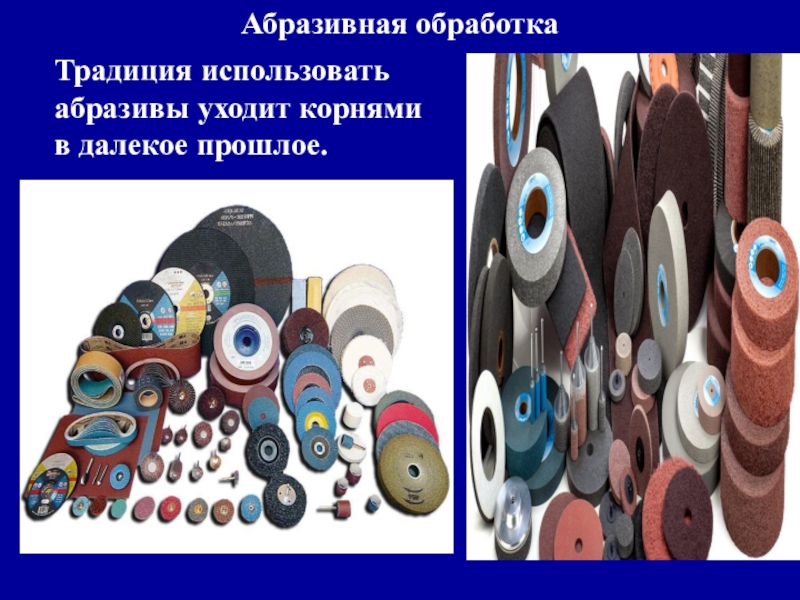

- 16. Абразивная обработкаТрадиция использовать абразивы уходит корнями в далекое прошлое.
- 17. Индейцы майя, ещё в девятом веке до
- 18. Сегодня же область использования абразивов и вовсе
- 19. Виды абразивных материаловАбразивные материалы делятся по твёрдости (сверхтвёрдые,
- 20. Абразивы – это твёрдые мелкие частицы, используемые в свободном или связанном виде для механической обработки изделий.
- 21. Принцип их действия заключается в удалении материала
- 22. Основные характеристики абразивных материалов – микротвёрдость, механическая прочность, хрупкость и размер зерна.
- 23. Материалом для изготовления абразивов могут быть как
- 24. Особое значение имеют сверхтвёрдые абразивные материалы, к которым относятся алмаз и кубический нитрид бора.
- 25. Инструменты из алмаза эффективны при обработке хрупких
- 26. Для алмазного инструмента есть ограничение: при
- 27. Производство абразивных материалов
- 28. В настоящее время абразивные материалы добываются и
- 29. Абразивные материалы бывают двух видов по происхождению:
- 30. Природные абразивные материалыАлмаз: Алмазоподобная кубическая аллотропическая форма элементарного

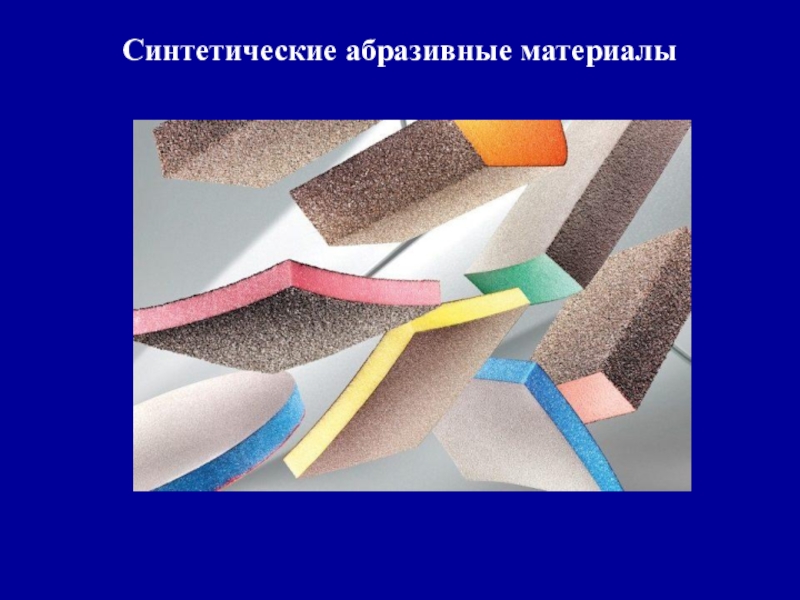

- 31. Синтетические абразивные материалы
- 32. Искусственный алмаз 1: Синтез при высоком давлении, обработка
- 33. Карбид бора: обработка твердых сплавов, стекла, черных металлов.
- 34. Электрокорунд: обработка черных металлов, изредка камня и стекла.
- 35. Двуокись олова: обработка стекла, полирование металлов. Окись хрома: полирование черных и цветных металлов. Двуокись титана: полирование цветных металлов.
- 36. Применение абразивных материалов и виды абразивной обработки

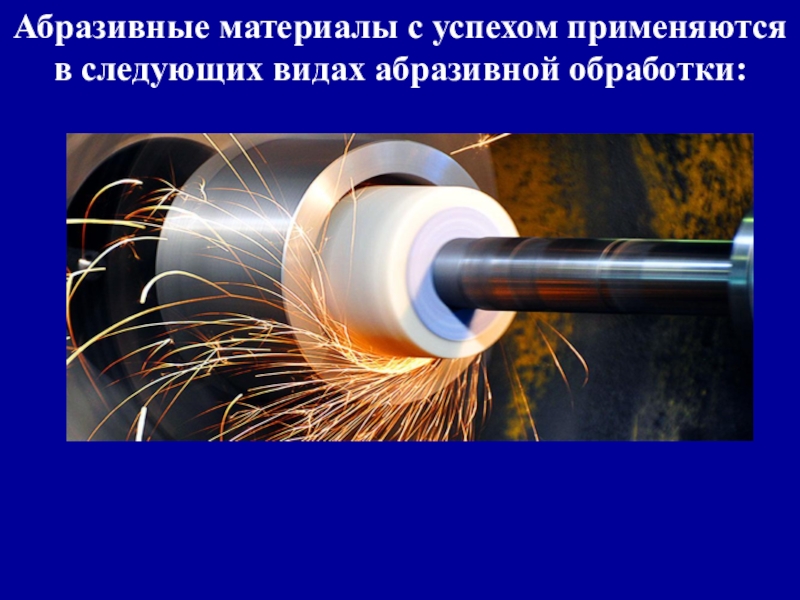

- 37. Абразивные материалы с успехом применяются в следующих видах абразивной обработки:
- 38. Шлифование круглое: обработка цилиндрических и конических поверхностей валов
- 39. Шлифование безцентровое лентой: наружные поверхности, в том числе
- 40. Притирка: абразивное притирание поверхностей (например седло и игла дизельной форсунки)

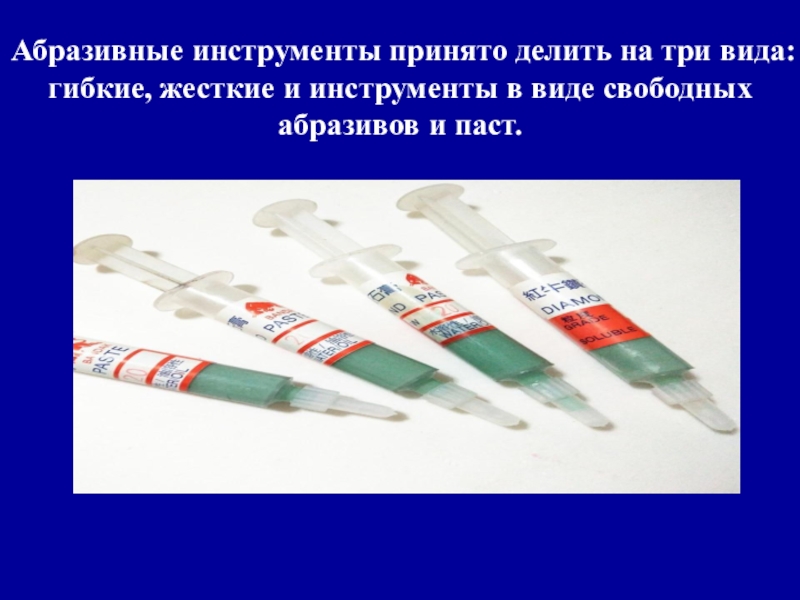

- 41. Абразивные инструменты принято делить на три вида:
- 42. Свободный (несвязанный) абразив и пасты вызывают меньше всего

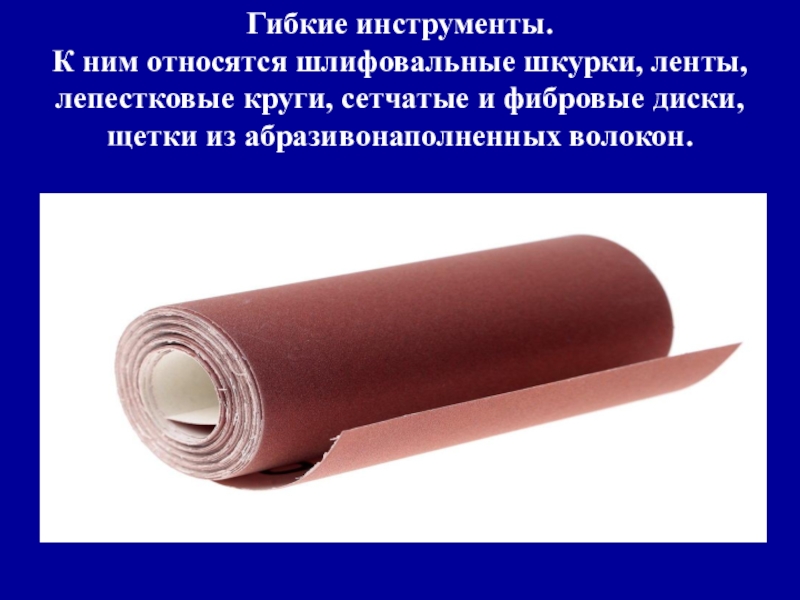

- 43. Гибкие инструменты. К ним относятся шлифовальные шкурки, ленты,

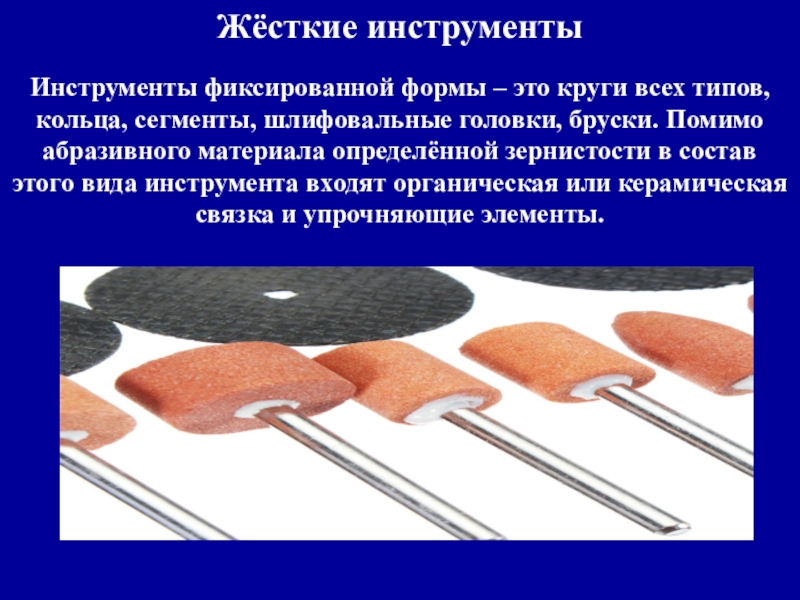

- 44. Жёсткие инструментыИнструменты фиксированной формы – это круги всех

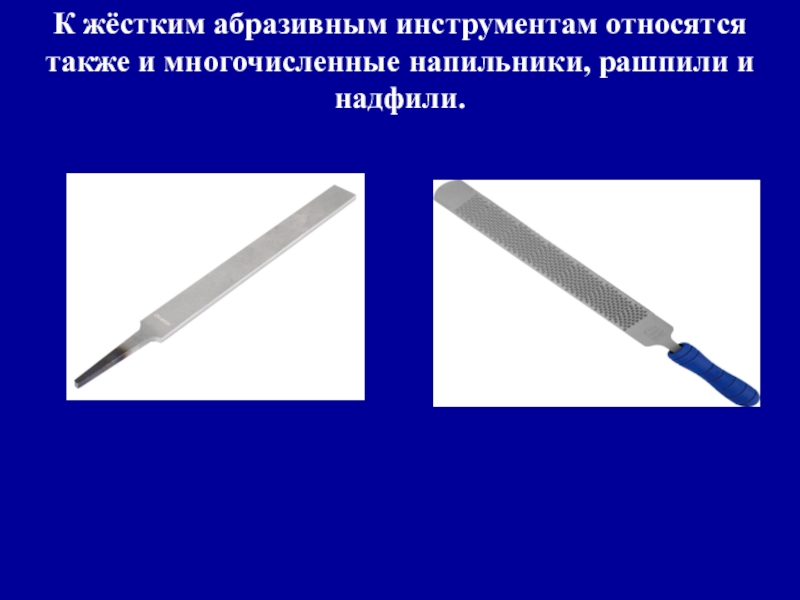

- 45. К жёстким абразивным инструментам относятся также и многочисленные напильники, рашпили и надфили.

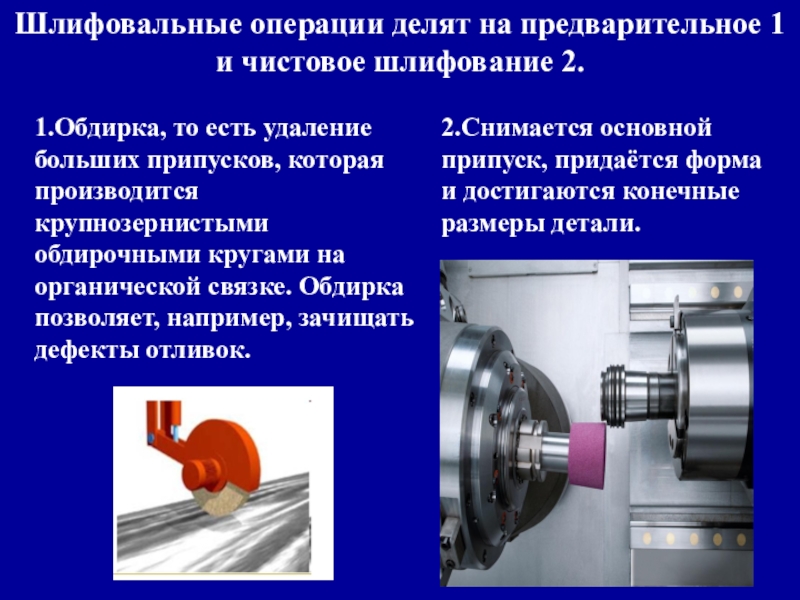

- 46. Шлифовальные операции делят на предварительное 1 и

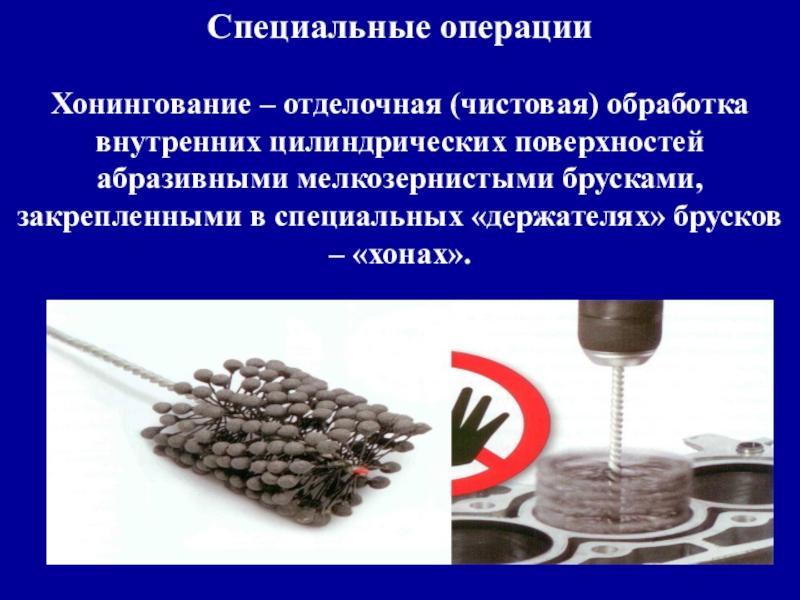

- 47. Специальные операцииХонингование – отделочная (чистовая) обработка внутренних цилиндрических

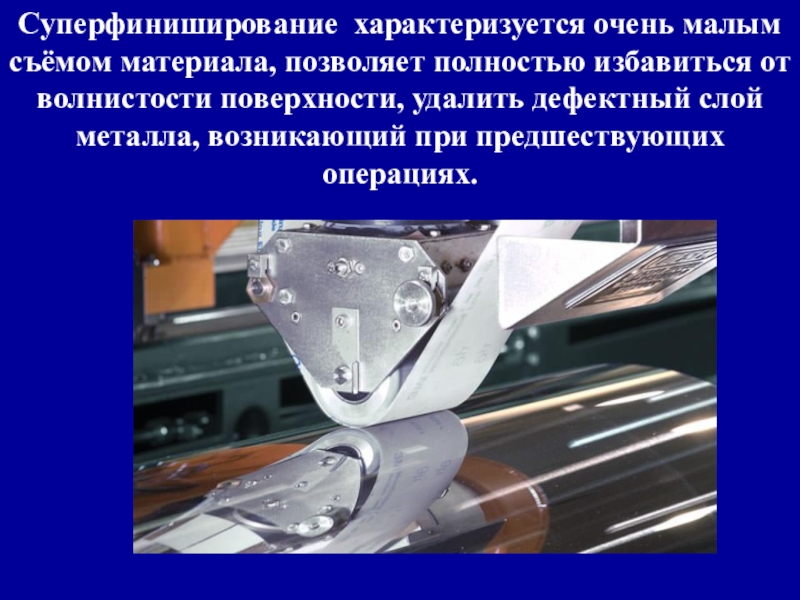

- 48. Суперфиниширование характеризуется очень малым съёмом материала, позволяет
- 49. Галтовка – процесс очистки поверхности небольших заготовок и

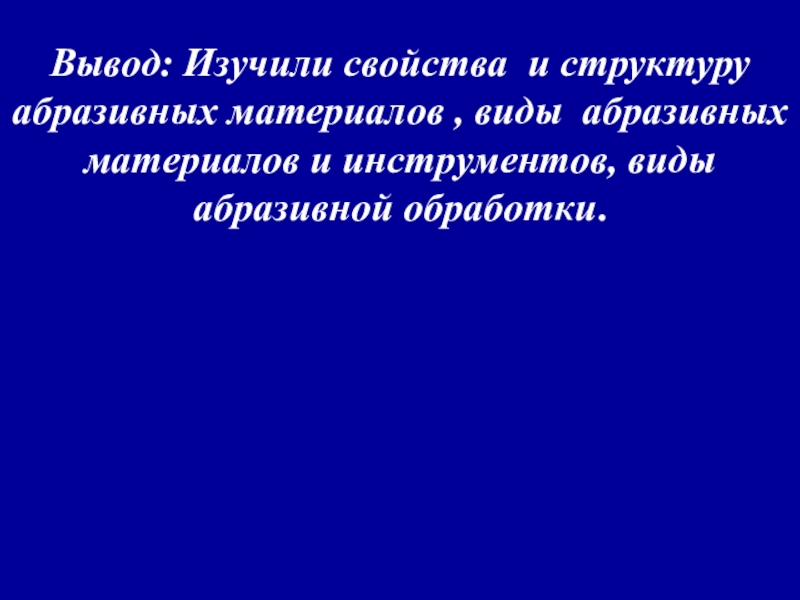

- 50. Вывод: Изучили свойства и структуру абразивных материалов , виды абразивных материалов и инструментов, виды абразивной обработки.
- 51. Закрепление нового материала
- 52. Что такое абразив?

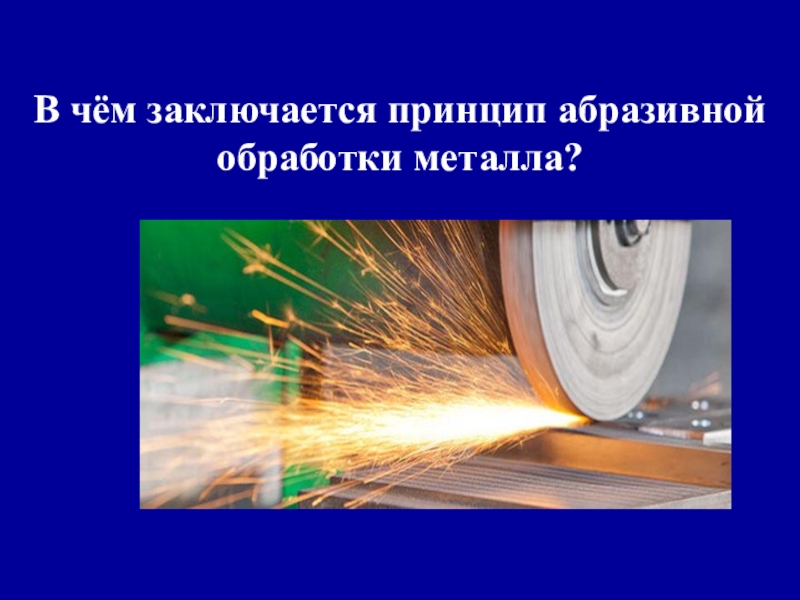

- 53. В чём заключается принцип абразивной обработки металла?
- 54. Как абразивные материалы делятся по твёрдости? Как абразивные материалы делятся по величине шлифовального зерна?

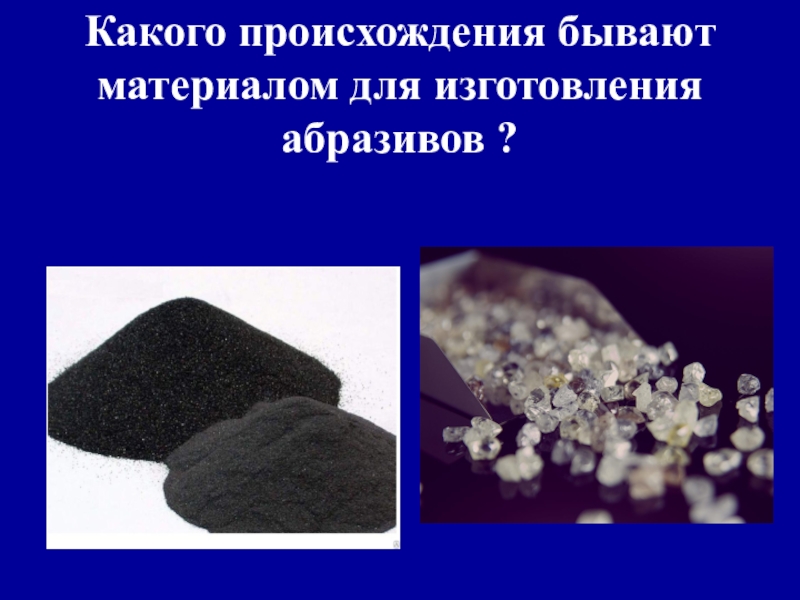

- 55. Какого происхождения бывают материалом для изготовления абразивов ?

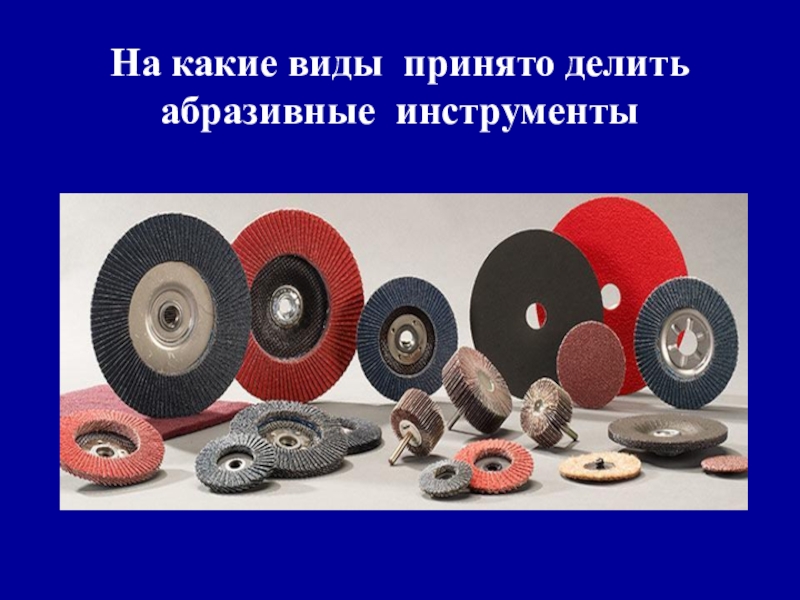

- 56. На какие виды принято делить абразивные инструменты
- 57. Домашнее заданиеЮ.Т. Чумаченко «Материаловедение», глава 9, стр. 67.
План урока1.Абразивы. Виды абразивов. 2.Производство абразивных материалов.3.Применение абразивных материалов и виды абразивной обработки.
Слайд 1
29.03.2019
Тема: Абразивные материалы, абразивный инструмент.
Цели работы:
учебная: изучить свойства и структуру абразивных материалов , виды абразивных материалов.
развивающая: развить навыки самостоятельной работы и их последующее применение на производственной практике.
воспитательная: формирование культуры восприятия учебного материала и организации учебной деятельности в ходе урока, формирование уважения к избранной профессии.
Задачи:
- сформировать у студентов знания о материалах, используемых в автомобилестроении.
- научиться применять полученные знания на практике и в производственной деятельности.
Слайд 2План урока
1.Абразивы. Виды абразивов. 2.Производство абразивных материалов.
3.Применение абразивных материалов и виды
абразивной обработки.

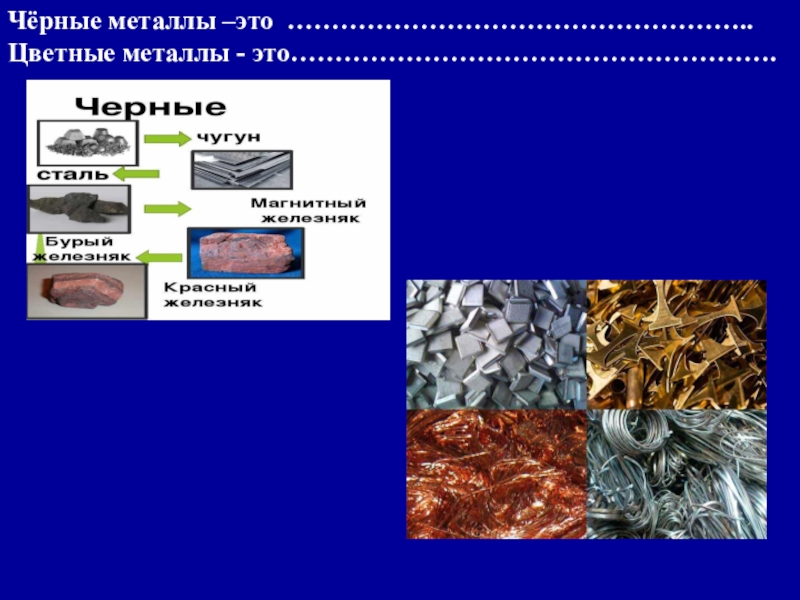

Слайд 6Чёрные металлы это Fe и с…….вы на его ос….ве (стали, ферросплавы,
чугуны)
Цветные металлы — особый класс нерж……..их мет……лов и с……..в, в составе которых нет Fe.
Ферросплавы — сплавы железа с другими элементами (Cr, Si, Mn, Ti и др.), применяемые главным образом для раскисления и легирования стали/
Слайд 7Что такое сталь? Дополните схему.
Сталь это сплав …….. с ……….. (и
другими элементами), где содержание ………. в стали ……….%.
У……….я
Л………...я
К……….я
И………я
К………я
И………я
Хим.. св..
Слайд 9Технологические свойства
*Жидкотекучесть (литейность) — спо………сть мат…...ала в распл……..ном состоянии заполнять
лит……..ю
форму, без остав…….я пустот.
*Свариваемость — спо……..сть вып…….ть
нераз……..е соединения деталей под действием
раз…….ых видов сварки (газовая, электрическая,
давлением).
*Ковкость (деформируемость) — возм……..ть
менять форму изделия в горячем состоянии или при
норм…….ой темп…….ре под возд……..м дав……..я.
*Прокаливаемость — спо………сть улуч……..ия
раз…….ых свойств металла путем закалки на
раз……..ую глубину.
*Возможность выпол…..ия обработки металла при помощи режу…..го обору……..я показывает возможность выполнения ток…..ых , фрез……ых и свар…….х операций.
*Свариваемость — спо……..сть вып…….ть
нераз……..е соединения деталей под действием
раз…….ых видов сварки (газовая, электрическая,
давлением).
*Ковкость (деформируемость) — возм……..ть
менять форму изделия в горячем состоянии или при
норм…….ой темп…….ре под возд……..м дав……..я.
*Прокаливаемость — спо………сть улуч……..ия
раз…….ых свойств металла путем закалки на
раз……..ую глубину.
*Возможность выпол…..ия обработки металла при помощи режу…..го обору……..я показывает возможность выполнения ток…..ых , фрез……ых и свар…….х операций.
Слайд 10Технологические свойства
*Жидкотекучесть (литейность) — способность материала в расплавленном состоянии заполнять литейную
форму, без оставления пустот.
*Свариваемость — способность выполнять неразъемные соединения деталей под действием различных видов сварки (газовая, электрическая, давлением).
*Ковкость (деформируемость) — возможность менять форму изделия в горячем состоянии или при нормальной температуре под воздействием давления.
*Прокаливаемость — способность улучшения различных свойств металла путем закалки на различную глубину.
*Возможность выполнения обработки металла при помощи режущего оборудования показывает возможность выполнения токарных и фрезерных операций.
*Свариваемость — способность выполнять неразъемные соединения деталей под действием различных видов сварки (газовая, электрическая, давлением).
*Ковкость (деформируемость) — возможность менять форму изделия в горячем состоянии или при нормальной температуре под воздействием давления.
*Прокаливаемость — способность улучшения различных свойств металла путем закалки на различную глубину.
*Возможность выполнения обработки металла при помощи режущего оборудования показывает возможность выполнения токарных и фрезерных операций.
Слайд 11
Что такое легированная сталь?
Легированная сталь – сплав …….. с ………., который
имеет в своем составе специальные элементы, влияющие на главные ме………….е или фи…………е свойства конечной продукции металлургической отрасли.
Назовите элементы , которые добавляются к основному составу сплава легирующих сталей.
Х……м, н……ль, в………й, м……….ц, м…..ь .
Назовите элементы , которые добавляются к основному составу сплава легирующих сталей.
Х……м, н……ль, в………й, м……….ц, м…..ь .
Слайд 12Назовите физические свойства стали:
Теп …………..ть, то есть способность передавать тепло
от участков с высокой температурой к участкам с более низкой.
Высокая элек………………сть — способность к пропусканию электрического тока.
Высокая плот…….сть — масса вещества, которое заключено в единичном объёме.
Высокая элек………………сть — способность к пропусканию электрического тока.
Высокая плот…….сть — масса вещества, которое заключено в единичном объёме.
Слайд 13 Назовите достоинства углеродистых сталей:
-высокая пл--------------- ть;
-хорошая об-------------------------- ть (вне зависимости от
температуры нагрева
металла);
-отличная с ----------------- ть;
-сохранение высокой пр-------------- ти даже при значительном нагреве (до 400°);
-хорошая пере---------------ть д-----------------х н--------------к.
металла);
-отличная с ----------------- ть;
-сохранение высокой пр-------------- ти даже при значительном нагреве (до 400°);
-хорошая пере---------------ть д-----------------х н--------------к.

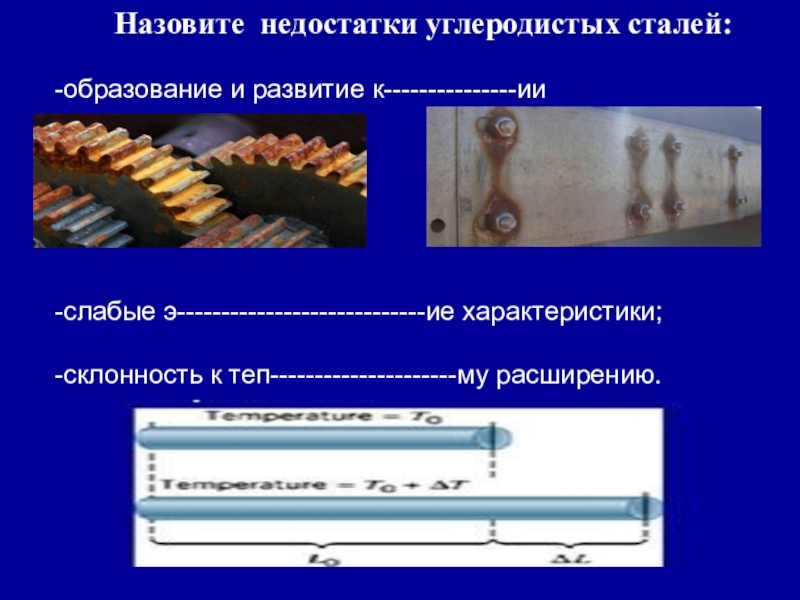

Слайд 14Назовите недостатки углеродистых сталей:
-образование и развитие к---------------ии
-слабые э----------------------------ие характеристики;
-склонность к теп---------------------му
расширению.
Слайд 17Индейцы майя, ещё в девятом веке до нашей эры, для того,
чтобы украсить зубы драгоценными вставками, просверливали в них отверстия, вращая полую трубочку с нанесенным на неё мелко истолченным в воде кварцем.
Это одно из первых документальных свидетельств применения абразивных технологий.

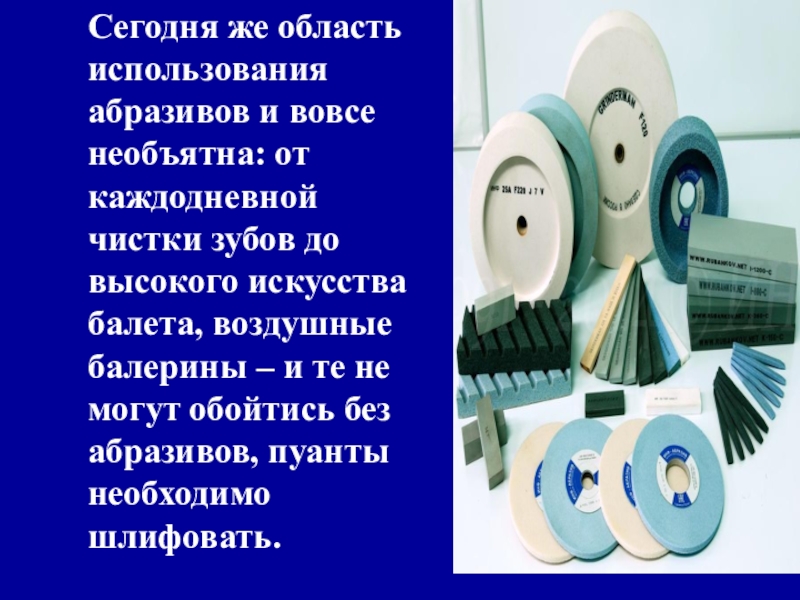

Слайд 18Сегодня же область использования абразивов и вовсе необъятна: от каждодневной чистки
зубов до высокого искусства балета, воздушные балерины – и те не могут обойтись без абразивов, пуанты необходимо шлифовать.
Слайд 19Виды абразивных материалов
Абразивные материалы делятся по твёрдости (сверхтвёрдые, твёрдые, мягкие), химическому составу
и величине шлифзерна (крупные или грубые, средние, тонкие, особо тонкие), величина зерна измеряется в микрометрах (мк) и мешах(mesh), величине более распространенной в мире.

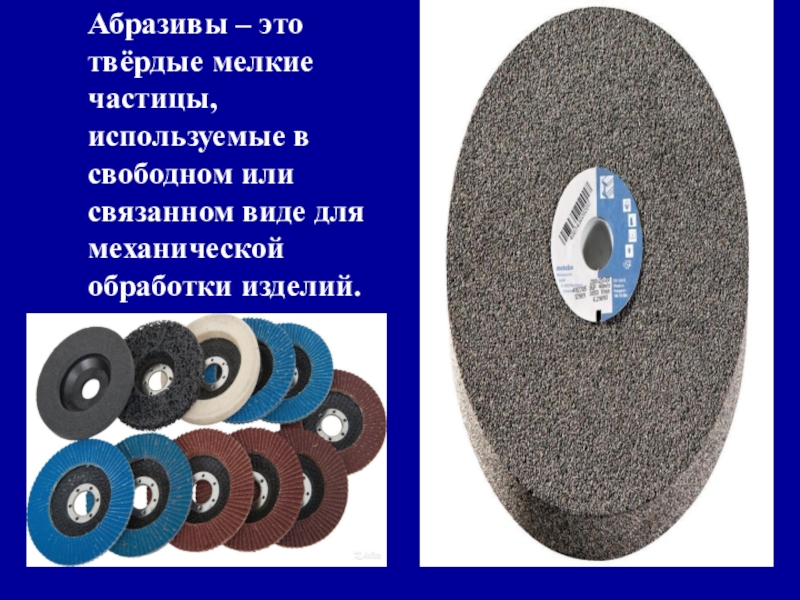

Слайд 20Абразивы – это твёрдые мелкие частицы, используемые в свободном или связанном виде
для механической обработки изделий.

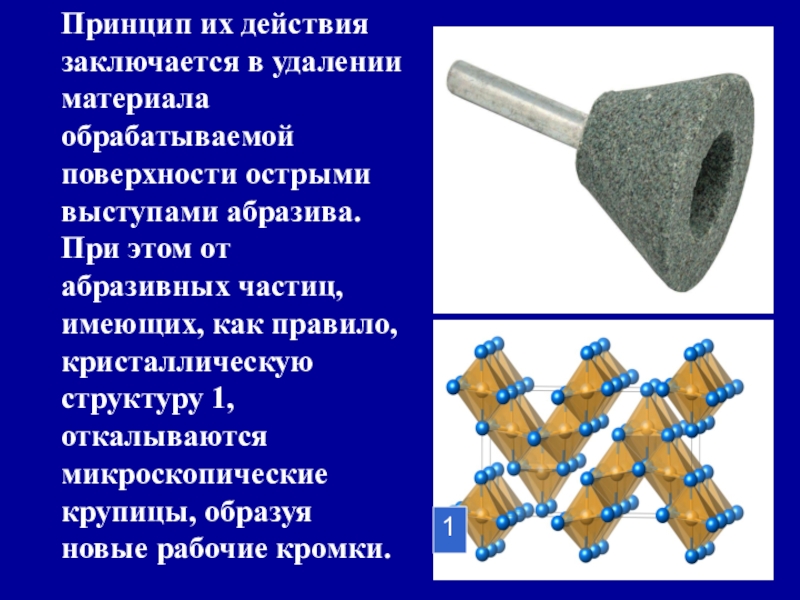

Слайд 21Принцип их действия заключается в удалении материала обрабатываемой поверхности острыми выступами
абразива. При этом от абразивных частиц, имеющих, как правило, кристаллическую структуру 1, откалываются микроскопические крупицы, образуя новые рабочие кромки.
1
Слайд 22Основные характеристики абразивных материалов – микротвёрдость, механическая прочность, хрупкость и размер
зерна.

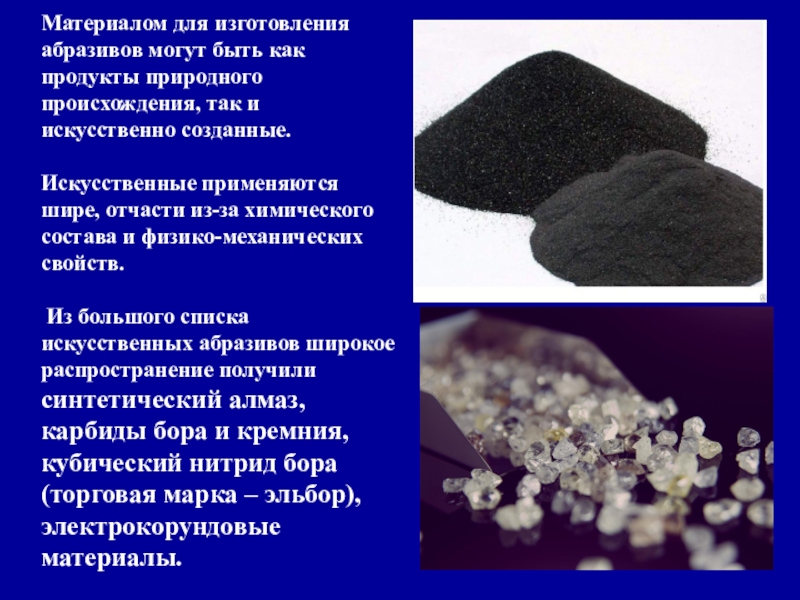

Слайд 23Материалом для изготовления абразивов могут быть как продукты природного происхождения, так
и искусственно созданные.
Искусственные применяются шире, отчасти из-за химического состава и физико-механических свойств.
Из большого списка искусственных абразивов широкое распространение получили синтетический алмаз, карбиды бора и кремния, кубический нитрид бора (торговая марка – эльбор), электрокорундовые материалы.
Искусственные применяются шире, отчасти из-за химического состава и физико-механических свойств.
Из большого списка искусственных абразивов широкое распространение получили синтетический алмаз, карбиды бора и кремния, кубический нитрид бора (торговая марка – эльбор), электрокорундовые материалы.

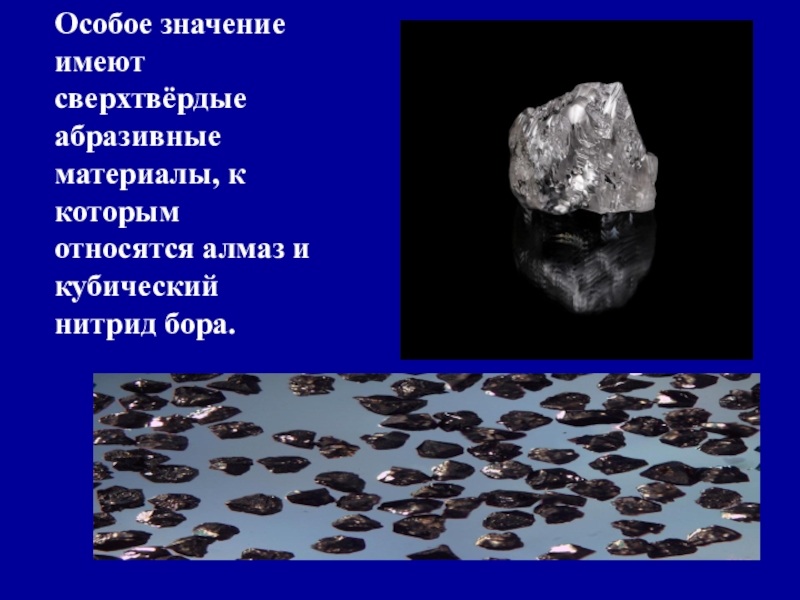

Слайд 24Особое значение имеют сверхтвёрдые абразивные материалы, к которым относятся алмаз и
кубический нитрид бора.
Слайд 25Инструменты из алмаза эффективны при обработке хрупких и высокотвёрдых материалов, при
чистовом шлифовании, заточке и доводке твердосплавных режущих инструментов, хонинговании.
Слайд 26 Для алмазного инструмента есть ограничение: при обработке сталей происходит диффузионный
износ 1 шлифовального зерна, так как углерод из алмаза отбирается сталью.
1

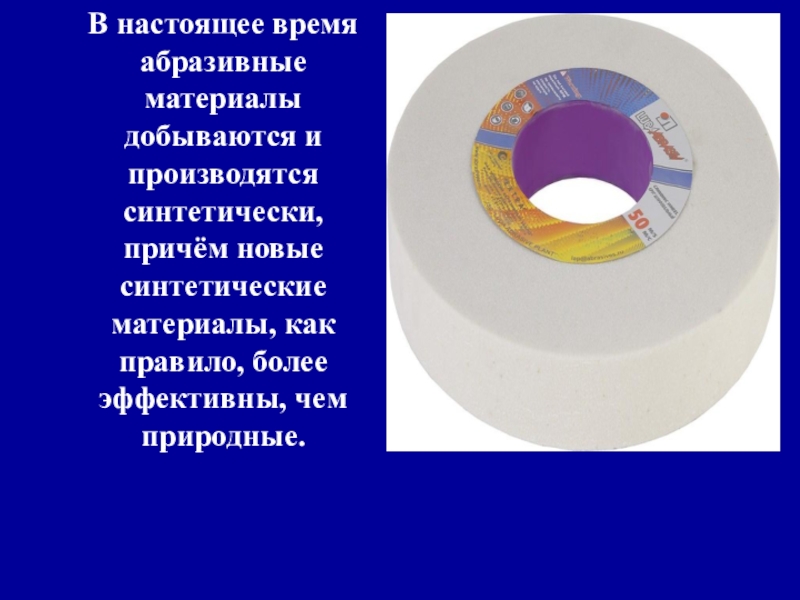

Слайд 28В настоящее время абразивные материалы добываются и производятся синтетически, причём новые
синтетические материалы, как правило, более эффективны, чем природные.
Слайд 30Природные абразивные материалы
Алмаз: Алмазоподобная кубическая аллотропическая форма элементарного углерода, добывается в коренных
(кимберлитовые трубки) и россыпных месторождениях.
Корунд: Кристаллический оксид алюминия, то же и сапфир, добывается в россыпях и иногда в рудах.
Гранат: Природный минерал:
Наждак: Природный минерал, состоит из: корунда и магнетита - черного магнитного оксида железа Fe3O4
Кварц: Кристаллическая двуокись кремния, один из наиболее дешевых и доступных абразивных материалов.
Мел: Карбонат кальция, для тонких видов абразивной обработки(притирка, полирование).
Слайд 32Искусственный алмаз 1: Синтез при высоком давлении, обработка твердых сплавов, камня, стекла,
цветных металлов.
Нитрид бора (боразон) 2: Синтез при высоком давлении, обработка твердых сплавов, камня, черных металлов.
Сплав бор-углерод-кремний 3
3
1
2

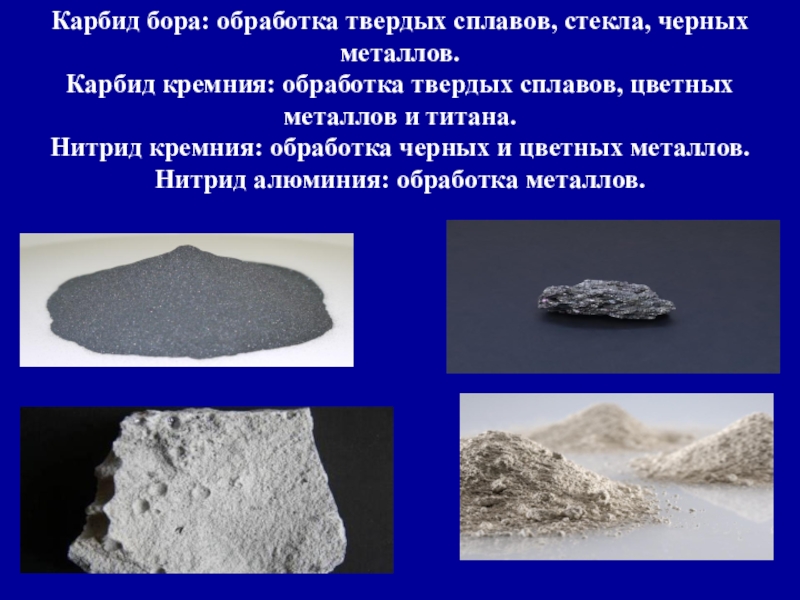

Слайд 33Карбид бора: обработка твердых сплавов, стекла, черных металлов. Карбид кремния: обработка твердых сплавов, цветных
металлов и титана.
Нитрид кремния: обработка черных и цветных металлов.
Нитрид алюминия: обработка металлов.
Слайд 34Электрокорунд: обработка черных металлов, изредка камня и стекла. Оксид циркония(фианит): обработка чёрных и цветных
металлов.
Двуокись церия: обработка стекла (полирит).
Слайд 35Двуокись олова: обработка стекла, полирование металлов. Окись хрома: полирование черных и цветных металлов. Двуокись титана: полирование
цветных металлов.
Слайд 38Шлифование круглое: обработка цилиндрических и конических поверхностей валов и отверстий Шлифование плоское: обработка плоскостей
и сопряженных плоских поверхностей
Шлифование безцентровое кругами:обработка в крупносерийном производстве наружных и внутренних поверхностей (валы, обоймы подшипников и др)
Слайд 39Шлифование безцентровое лентой: наружные поверхности, в том числе сложные профили Шлифование лентой сложных
профилей: например шлифование лопаток турбин
Отрезание и разрезание заготовок: заготовительное и монтажное производство, демонтаж конструкций
Слайд 41Абразивные инструменты принято делить на три вида: гибкие, жесткие и инструменты
в виде свободных абразивов и паст.
Слайд 42Свободный (несвязанный) абразив и пасты вызывают меньше всего вопросов.
Пастами называются смеси
абразивных материалов с неабразивными различной густоты, от твёрдых брикетов до абсолютно жидких.
В качестве связки в пастах используются жиры и масла, главным образом, олеин, стеарин и вазелин.
Пасты, и свободный абразив используются для операций доводки.
В качестве связки в пастах используются жиры и масла, главным образом, олеин, стеарин и вазелин.
Пасты, и свободный абразив используются для операций доводки.
Слайд 43Гибкие инструменты.
К ним относятся шлифовальные шкурки, ленты, лепестковые круги, сетчатые и
фибровые диски, щетки из абразивонаполненных волокон.
Слайд 44Жёсткие инструменты
Инструменты фиксированной формы – это круги всех типов, кольца, сегменты, шлифовальные
головки, бруски. Помимо абразивного материала определённой зернистости в состав этого вида инструмента входят органическая или керамическая связка и упрочняющие элементы.
Слайд 45К жёстким абразивным инструментам относятся также и многочисленные напильники, рашпили и
надфили.
Слайд 46Шлифовальные операции делят на предварительное 1 и чистовое шлифование 2.
1.Обдирка, то
есть удаление больших припусков, которая производится крупнозернистыми обдирочными кругами на органической связке. Обдирка позволяет, например, зачищать дефекты отливок.
2.Снимается основной припуск, придаётся форма и достигаются конечные размеры детали.
Слайд 47Специальные операции
Хонингование – отделочная (чистовая) обработка внутренних цилиндрических поверхностей абразивными мелкозернистыми брусками,
закрепленными в специальных «держателях» брусков – «хонах».
Слайд 48Суперфиниширование характеризуется очень малым съёмом материала, позволяет полностью избавиться от волнистости
поверхности, удалить дефектный слой металла, возникающий при предшествующих операциях.
Слайд 49Галтовка – процесс очистки поверхности небольших заготовок и деталей от заусенцев, окалины,
формовочной земли, коррозии и для полирования.
Этим способом можно обрабатывать одновременно большое количество деталей.
Этим способом можно обрабатывать одновременно большое количество деталей.
Слайд 50Вывод: Изучили свойства и структуру абразивных материалов , виды абразивных материалов
и инструментов, виды абразивной обработки.
Слайд 54Как абразивные материалы делятся по твёрдости?
Как абразивные материалы делятся по величине шлифовального
зерна?
