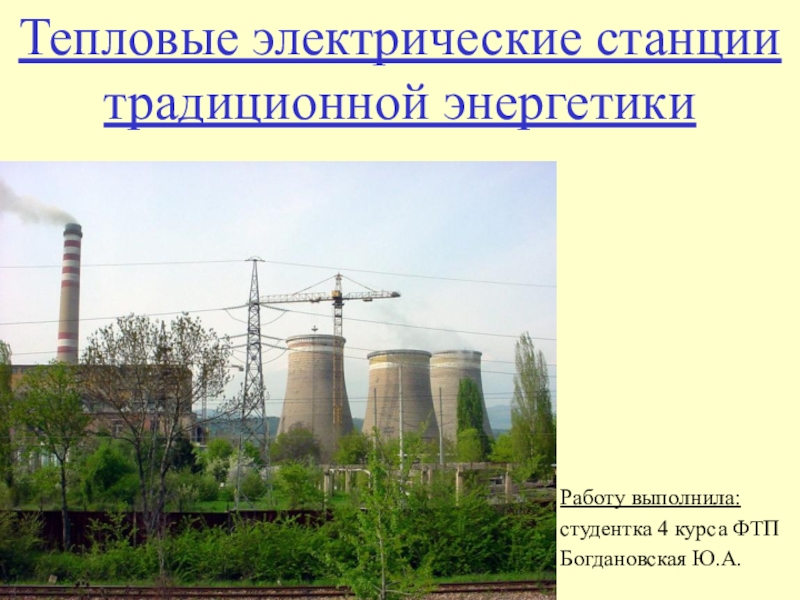

Слайд 1Тепловые электрические станции традиционной энергетики
Работу выполнила:
студентка 4 курса ФТП
Богдановская Ю.А.

Тепловые электрические станции традиционной энергетики Работу выполнила:студентка 4 курса ФТПБогдановская Ю.А.

Слайд 2Классификация тепловых электростанций
Тепловая электростанция – станция, вырабатывающая электрическую мощность за счет

преобразования химической энергии топлива через тепловую энергию сгорания в механическую энергию вращения вала электрогенератора.


На тепловых электростанциях получается ~60% мировой электроэнергии
Разведанных запасов хватит: нефти – на 45 лет, газа – 72 года, угля – 252 года.
Типы тепловых электростанций

●Котлотурбинные электростанции
a)Конденсационные электростанции (КЭС или ГРЭС)
b)Теплоэлектроцентрали (теплофикационные электростанции, ТЭЦ)
● Газотурбинные электростанции
● Электростанции на базе парогазовых установок (комбинированного цикла)
● Электростанции на основе поршневых двигателей (дизель)

Химическая Тепловая Механическая Электрическая





Классификация тепловых электростанцийТепловая электростанция – станция, вырабатывающая электрическую мощность за счет преобразования химической энергии топлива через тепловую

Слайд 3a)Конденсационные электростанции (КЭС, ГРЭС)
Конденсационные электростанции (КЭС) обеспечивают снабжение потребителей только электрической

энергией, которая вырабатывается за счет сжигания органического топлива. Обычно их строят вблизи месторождений топлива, чтобы избежать его дорогостоящей транспортировки.
Устаревшее наименование – ГРЭС (государственная районная электростанция), сейчас ГРЭС понимается как КЭС мощностью ~1000 МВт, работающая в объединенной системе с другими крупными электростанциями

Первая КЭС «Электропередача» (ныне ГРЭС-3) построена в г.Электрогорск под Москвой в 1912-1914 г., рук. инж.Р.Э.Классон. Топливо – торф, мощность 15МВт
Крупнейшие современные российские ГРЭС
Сургутская ГРЭС-2 (1985) – 4800 МВт, 32 млрд кВт·ч – крупнейшая тепловая электростанция в мире!
Костромская ГРЭС (1969) – 3600 МВт, 12 млрд кВт·ч
Пермская ГРЭС (1979) – 2400 МВт, 13 млрд кВт·ч
Конаковская ГРЭС (1970) – 2400 МВт, 6 млрд кВт·ч

a)Конденсационные электростанции (КЭС, ГРЭС)Конденсационные электростанции (КЭС) обеспечивают снабжение потребителей только электрической энергией, которая вырабатывается за счет сжигания

Слайд 4Принципиальная схема КЭС
Парогенератор (котел)



~



Питательный насос
Деаэратор
Очищенная вода
Конденсат
Отработанный пар
Охлаждающая вода
Эжектор
Топливо
Турбина
Электрогенератор
Электроэнергия
Конденсатор
Водяной пар
Конденсатный насос

Принципиальная схема КЭСПарогенератор (котел)~Питательный насосДеаэраторОчищенная водаКонденсатОтработанный парОхлаждающая водаЭжекторТопливоТурбинаЭлектрогенераторЭлектроэнергияКонденсаторВодяной парКонденсатный насос

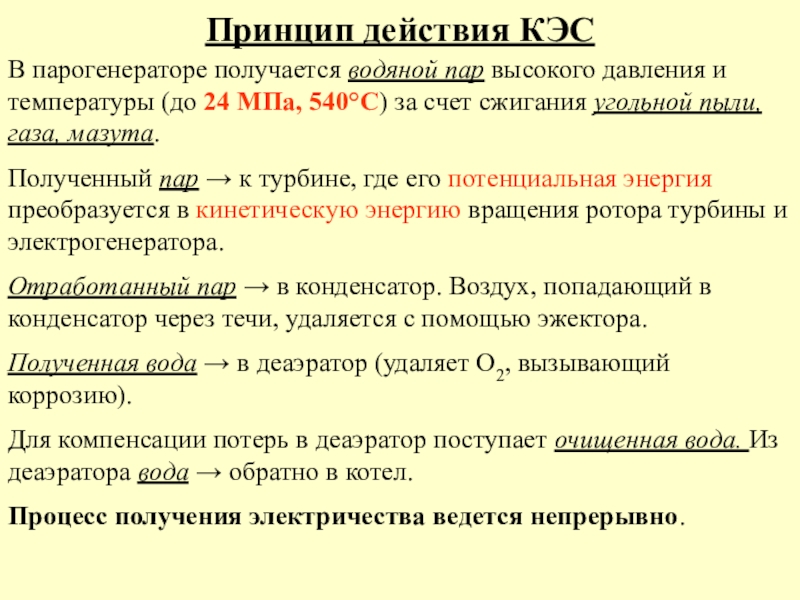

Слайд 5Принцип действия КЭС
В парогенераторе получается водяной пар высокого давления и температуры (до

24 МПа, 540°С) за счет сжигания угольной пыли, газа, мазута.
Полученный пар → к турбине, где его потенциальная энергия преобразуется в кинетическую энергию вращения ротора турбины и электрогенератора.
Отработанный пар → в конденсатор. Воздух, попадающий в конденсатор через течи, удаляется с помощью эжектора.
Полученная вода → в деаэратор (удаляет О2, вызывающий коррозию).
Для компенсации потерь в деаэратор поступает очищенная вода. Из деаэратора вода → обратно в котел.
Процесс получения электричества ведется непрерывно.
Принцип действия КЭСВ парогенераторе получается водяной пар высокого давления и температуры (до 24 МПа, 540°С) за счет сжигания

Слайд 6Энергетические показатели КЭС
Энергоблоки современных КЭС (котел+турбина+электрогенератор): ●мощность 150 и 200 МВт

с параметрами пара 13 МПа, 565°С; ●мощность 300, 500 и 800 МВт с параметрами пара 24 МПа, 540°С.
Удельный расход топлива – 320-340 г/кВт·ч (газ, мазут, уголь).
Потери:
7-8% – потери в котельной установке
1-3% – потери в паропроводе (рассеяние тепла)
1-3% – потери в турбине (нагрев корпуса)
1-3% – потери в электрогенераторе
50-60% – потери в конденсаторе
Таким образом, доля тепла, превращенного в электроэнергию на КЭС, суммарно достигает только 30-40%. Надо искать пути использования энергии, теряемой в конденсаторе!
Энергетические показатели КЭСЭнергоблоки современных КЭС (котел+турбина+электрогенератор): ●мощность 150 и 200 МВт с параметрами пара 13 МПа, 565°С;

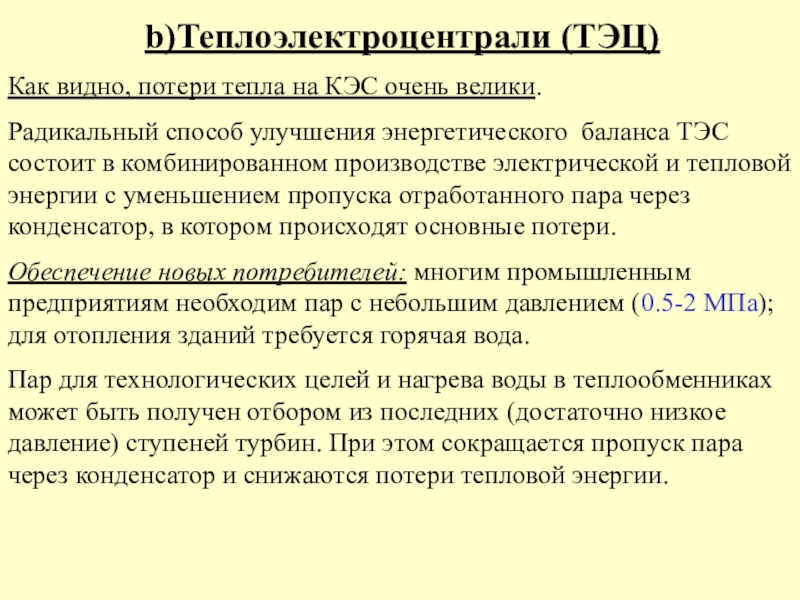

Слайд 7b)Теплоэлектроцентрали (ТЭЦ)
Как видно, потери тепла на КЭС очень велики.
Радикальный способ улучшения

энергетического  баланса ТЭС состоит в комбинированном производстве электрической и тепловой энергии с уменьшением пропуска отработанного пара через конденсатор, в котором происходят основные потери.
Обеспечение новых потребителей: многим промышленным предприятиям необходим пар с небольшим давлением (0.5-2 МПа); для отопления зданий требуется горячая вода.
Пар для технологических целей и нагрева воды в теплообменниках может быть получен отбором из последних (достаточно низкое давление) ступеней турбин. При этом сокращается пропуск пара через конденсатор и снижаются потери тепловой энергии.
b)Теплоэлектроцентрали (ТЭЦ)Как видно, потери тепла на КЭС очень велики.Радикальный способ улучшения энергетического  баланса ТЭС состоит в комбинированном

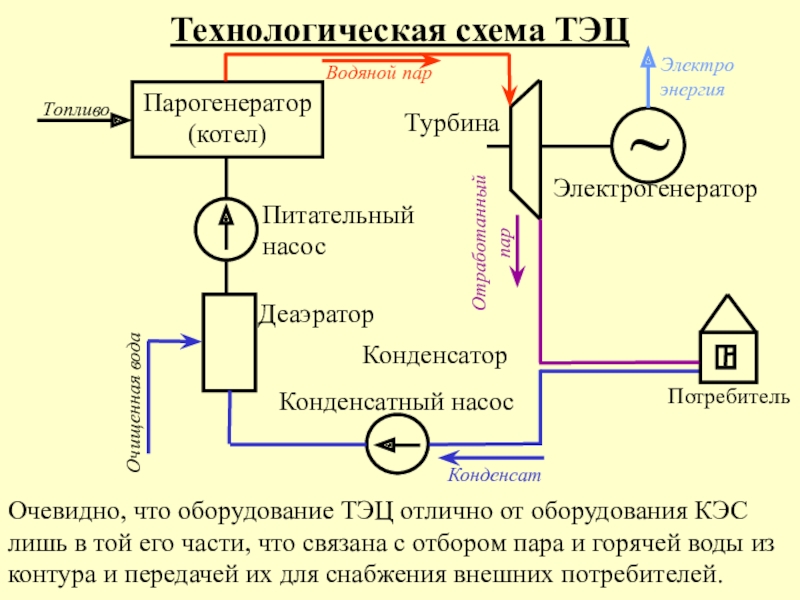

Слайд 8Технологическая схема ТЭЦ
Очевидно, что оборудование ТЭЦ отлично от оборудования КЭС лишь

в той его части, что связана с отбором пара и горячей воды из контура и передачей их для снабжения внешних потребителей.

Парогенератор (котел)




~


Питательный насос

Деаэратор

Очищенная вода

Конденсат

Отработанный пар

Потребитель

Топливо

Турбина

Электрогенератор

Электроэнергия

Конденсатор

Водяной пар

Конденсатный насос



Технологическая схема ТЭЦОчевидно, что оборудование ТЭЦ отлично от оборудования КЭС лишь в той его части, что связана

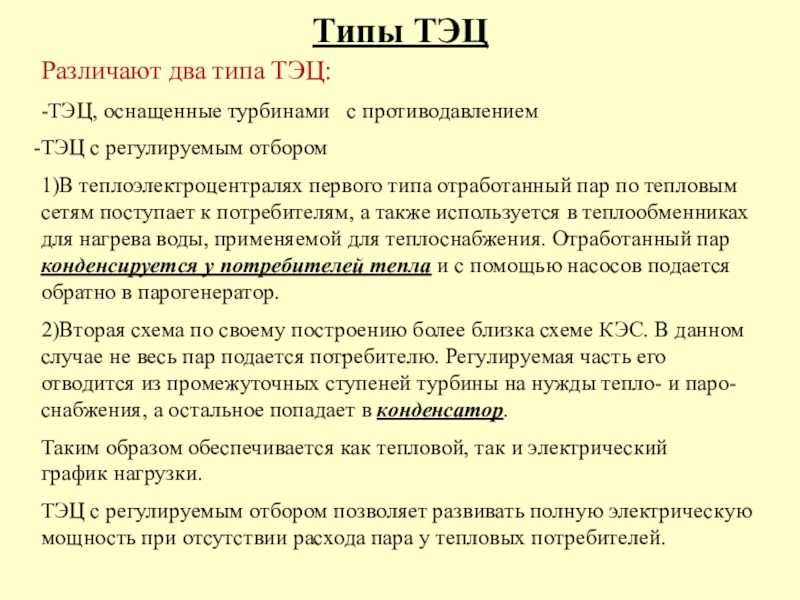

Слайд 9Типы ТЭЦ
Различают два типа ТЭЦ:
-ТЭЦ, оснащенные турбинами с противодавлением


ТЭЦ с регулируемым отбором
1)В теплоэлектроцентралях первого типа отработанный пар по тепловым сетям поступает к потребителям, а также используется в теплообменниках для нагрева воды, применяемой для теплоснабжения. Отработанный пар конденсируется у потребителей тепла и с помощью насосов подается обратно в парогенератор.
2)Вторая схема по своему построению более близка схеме КЭС. В данном случае не весь пар подается потребителю. Регулируемая часть его отводится из промежуточных ступеней турбины на нужды тепло- и паро- снабжения, а остальное попадает в конденсатор.
Таким образом обеспечивается как тепловой, так и электрический график нагрузки.
ТЭЦ с регулируемым отбором позволяет развивать полную электрическую мощность при отсутствии расхода пара у тепловых потребителей.




.

Типы ТЭЦРазличают два типа ТЭЦ: -ТЭЦ, оснащенные турбинами  с противодавлением ТЭЦ с регулируемым отбором1)В теплоэлектроцентралях первого типа

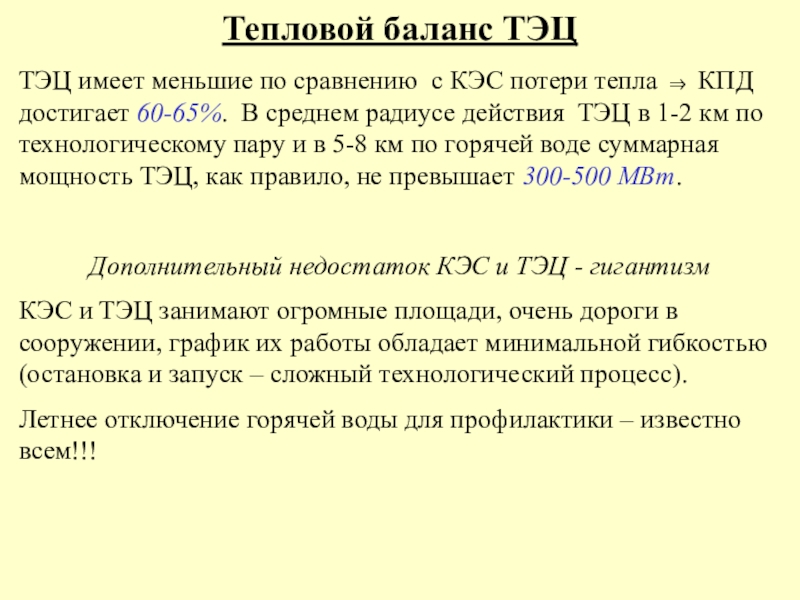

Слайд 10Тепловой баланс ТЭЦ
ТЭЦ имеет меньшие по сравнению  с КЭС потери тепла ⇒

КПД достигает 60-65%.  В среднем радиусе действия  ТЭЦ в 1-2 км по технологическому пару и в 5-8 км по горячей воде суммарная мощность ТЭЦ, как правило, не превышает 300-500 МВт.

Дополнительный недостаток КЭС и ТЭЦ - гигантизм
КЭС и ТЭЦ занимают огромные площади, очень дороги в сооружении, график их работы обладает минимальной гибкостью (остановка и запуск – сложный технологический процесс).
Летнее отключение горячей воды для профилактики – известно всем!!!
Тепловой баланс ТЭЦТЭЦ имеет меньшие по сравнению  с КЭС потери тепла ⇒ КПД достигает 60-65%.  В среднем радиусе

Слайд 11II) Газотурбинные установки
Газотурбинные установки (ГТУ) предназначены для получения электроэнергии при сжигании

топлива, когда вращение турбины электрогенератора производится газообразными продуктами сгорания, а не посредством водяного пара.
По конструктивному исполнению и принципу преобразования энергии газовые турбины существенно не отличаются от паровых. Вместо громоздкого  парогенератора в ГТУ используется относительно малогабаритная камера сгорания. Топливом служит мазут или природный газ.
Прошедшие турбину продукты сгорания при необходимости могут быть использованы для нагрева воды для теплоснабжения.
II) Газотурбинные установкиГазотурбинные установки (ГТУ) предназначены для получения электроэнергии при сжигании топлива, когда вращение турбины электрогенератора производится

Слайд 12Устройство ГТУ

компрессор
турбина
камера сгорания
воздух
топливо
горячие газы
отработанные газы
Простейшая ГТУ – ГТУ непрерывного сгорания.
Часть мощности,

развиваемой турбиной, затрачивается на вращение компрессора (нагнетает воздух в камеру сгорания), а оставшаяся часть (полезная мощность) идет потребителю. Мощность, потребляемая компрессором, велика, и может в 2-3 раза превышать полезную мощность ГТУ. То есть в такой системе КПД невелик.
Старт производится от пускового мотора, с помощью которого производится раскрутка компрессора до запуска турбины.


~

электро-
генератор

Устройство ГТУкомпрессортурбинакамера сгораниявоздухтопливогорячие газыотработанные газыПростейшая ГТУ – ГТУ непрерывного сгорания.Часть мощности, развиваемой турбиной, затрачивается на вращение компрессора

Слайд 13Показатели ГТУ
ГТУ позволяют осуществлять работу при резкопеременной нагрузке. Они могут часто

останавливаться, быстро запускаться, обеспечивать высокую скорость набора мощности и достаточно экономичную работу в широком диапазоне нагрузки. Используются как собственный источник электроэнергии на предприятиях и в небольших поселках. Стандартный порядок мощности – 100 МВт.
При полной нагрузке КПД ГТУ составляет 27-28%. Объем строительно-монтажных работ на газотурбинных электростанциях уменьшается в два раза, так  как нет необходимости в сооружении котельного цеха и насосной станции.
Основные потери в ГТУ – потери с отработанными газами (60-70%). Они на выходе из турбины имеют температуру 400-450°С. Поэтому эффективность использования возрастет при использовании ГТУ и для тепловодоснабжения по той же схеме, как и в ТЭЦ.
Показатели ГТУГТУ позволяют осуществлять работу при резкопеременной нагрузке. Они могут часто останавливаться, быстро запускаться, обеспечивать высокую скорость

Слайд 14III) Парогазовые установки
Парогазовые электростанции – сочетание паровых и газовых турбин. Это

объединение позволяет снизить потери  тепловой энергии в газовых турбинах или теплоты уходящих газов паровых котлов. Тем самым обеспечивается повышение КПД (до 43%) по сравнению с отдельно взятыми паротурбинными и газотурбинными установками.
Парогазовые электростанции используют два вида рабочего тела – пар и газ – и относятся к классу бинарных установок.
Применяется жидкое топливо (мазут) или газ (природный).
Схема относительно нова, но уже применяется на практике: например, на Сургутской ГРЭС-1 установлена ПГУ мощностью 250 МВт, включающая паровую турбину К-210-130 (210 МВт) и газовую турбину мощностью 40 МВт.
Как правило, такие системы используются в случае, когда необходимо максимизировать производство электроэнергии.
III) Парогазовые установкиПарогазовые электростанции – сочетание паровых и газовых турбин. Это объединение позволяет снизить потери  тепловой энергии

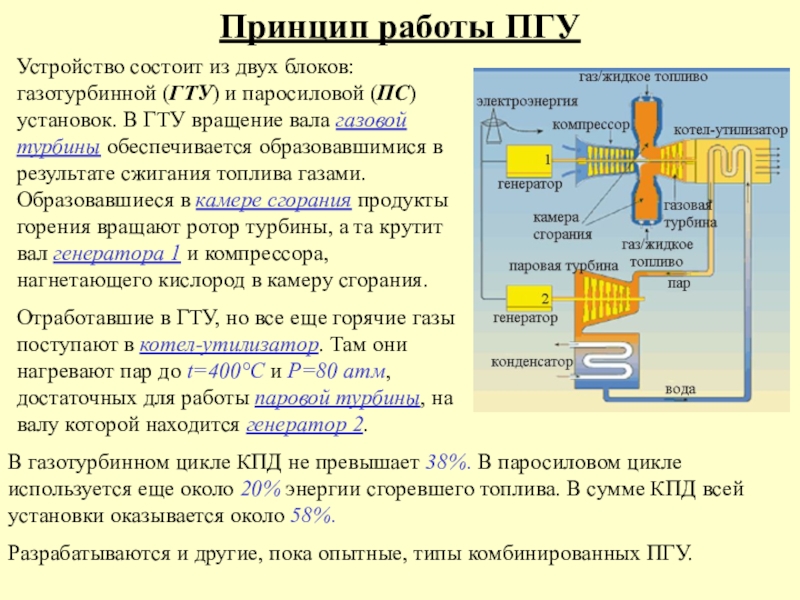

Слайд 15Принцип работы ПГУ
Устройство состоит из двух блоков: газотурбинной (ГТУ) и паросиловой

(ПС) установок. В ГТУ вращение вала газовой турбины обеспечивается образовавшимися в результате сжигания топлива газами. Образовавшиеся в камере сгорания продукты горения вращают ротор турбины, а та крутит вал генератора 1 и компрессора, нагнетающего кислород в камеру сгорания.
Отработавшие в ГТУ, но все еще горячие газы поступают в котел-утилизатор. Там они нагревают пар до t=400°С и P=80 атм, достаточных для работы паровой турбины, на валу которой находится генератор 2.

В газотурбинном цикле КПД не превышает 38%. В паросиловом цикле используется еще около 20% энергии сгоревшего топлива. В сумме КПД всей установки оказывается около 58%.
Разрабатываются и другие, пока опытные, типы комбинированных ПГУ.

Принцип работы ПГУУстройство состоит из двух блоков: газотурбинной (ГТУ) и паросиловой (ПС) установок. В ГТУ вращение вала

Слайд 16IV)Электростанции с двигателями внутреннего сгорания
Дизельные электростанции (ДЭС) – преобразует механическое вращение

вала двигателя внутреннего сгорания (дизеля) в электроэнергию, вырабатываемую синхронным или асинхронным генератором переменного тока
Это самый распространенный тип локальных источников электроэнергии.
ДЭС очень просты в изготовлении и обслуживании.
ДЭС мобильны, автономны и потому широко используются в труднодоступных районах, в мобильном вооружении.
Дизель-генераторы используются в качестве резервных источников питания систем собственных нужд АЭС и крупных ТЭС.
IV)Электростанции с двигателями внутреннего сгоранияДизельные электростанции (ДЭС) – преобразует механическое вращение вала двигателя внутреннего сгорания (дизеля) в

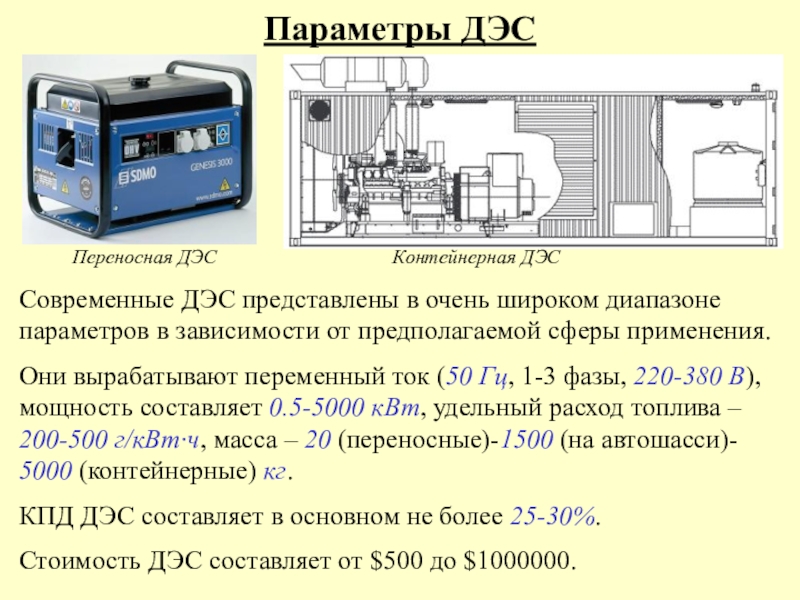

Слайд 17Параметры ДЭС
Современные ДЭС представлены в очень широком диапазоне параметров в зависимости

от предполагаемой сферы применения.
Они вырабатывают переменный ток (50 Гц, 1-3 фазы, 220-380 В), мощность составляет 0.5-5000 кВт, удельный расход топлива – 200-500 г/кВт·ч, масса – 20 (переносные)-1500 (на автошасси)- 5000 (контейнерные) кг.
КПД ДЭС составляет в основном не более 25-30%.
Стоимость ДЭС составляет от $500 до $1000000.

Переносная ДЭС Контейнерная ДЭС

Параметры ДЭССовременные ДЭС представлены в очень широком диапазоне параметров в зависимости от предполагаемой сферы применения. Они вырабатывают

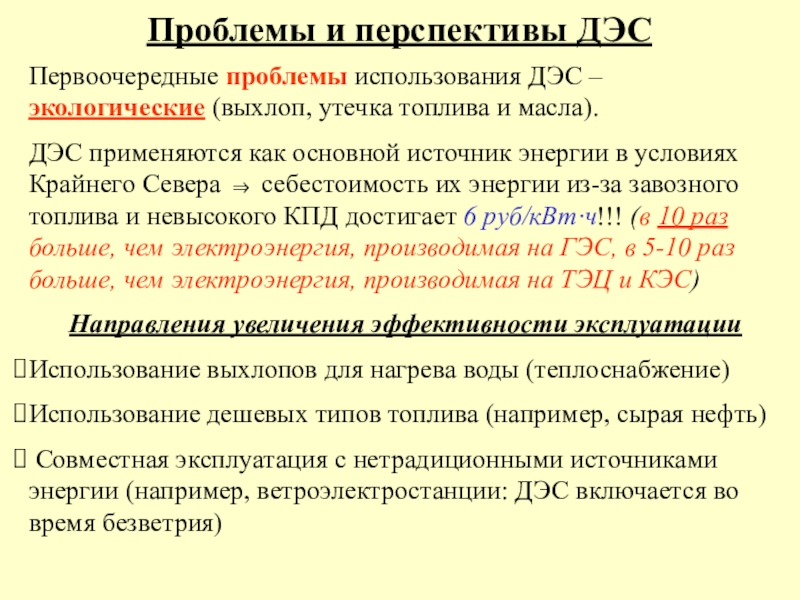

Слайд 18Проблемы и перспективы ДЭС
Первоочередные проблемы использования ДЭС – экологические (выхлоп, утечка

топлива и масла).
ДЭС применяются как основной источник энергии в условиях Крайнего Севера ⇒ себестоимость их энергии из-за завозного топлива и невысокого КПД достигает 6 руб/кВт·ч!!! (в 10 раз больше, чем электроэнергия, производимая на ГЭС, в 5-10 раз больше, чем электроэнергия, производимая на ТЭЦ и КЭС)
Направления увеличения эффективности эксплуатации
Использование выхлопов для нагрева воды (теплоснабжение)
Использование дешевых типов топлива (например, сырая нефть)
Совместная эксплуатация с нетрадиционными источниками энергии (например, ветроэлектростанции: ДЭС включается во время безветрия)
Проблемы и перспективы ДЭСПервоочередные проблемы использования ДЭС – экологические (выхлоп, утечка топлива и масла).ДЭС применяются как основной

Слайд 19 Производственный потенциал электроэнергетики России в настоящее время составляют электростанции

общей установленной мощностью около 216,0 млн. кВт
линии электропередачи напряжением 0,4/1150 кВ и выше – общей протяженностью порядка 3 млн. км, в том числе магистральные электросети напряжением 220/ 1150 кВ протяженностью 157 тыс. км.
В структуре используемого топлива определяющую роль играет природный газ. Его доля составляет около 65% и превышает долю угля более чем в 2 раза.
В то же время обновление фондов электроэнергетики объективно сдерживается целым рядом факторов:
- ограниченностью собственных ресурсов энергокомпаний для капиталоемких проектов технического перевооружения электростанций, а также их недостаточной привлекательностью для внешних инвесторов при существующем уровне цен на электроэнергию;
- недостаточной готовностью отечественного энергомашиностроения, электротехнической промышленности и строительной индустрии, производственный потенциал которых снизился за последние 15 лет;
- низкими ценами топлива, при которых техническое перевооружение электростанций не обеспечивает экономический эффект от снижения расхода топлива по сравнению с менее капиталоемким продлением срока эксплуатации оборудования, несмотря на сохранение при этом высоких расходов топлива и рост эксплуатационных (в основном, ремонтных) затрат.
Производственный потенциал электроэнергетики России в настоящее время составляют электростанции общей установленной мощностью около 216,0 млн.

Слайд 20 Спасибо за внимание!

Спасибо за внимание!
