Презентация, доклад на тему Технология: Устройство токарного станка

Л.В.
Группа:36

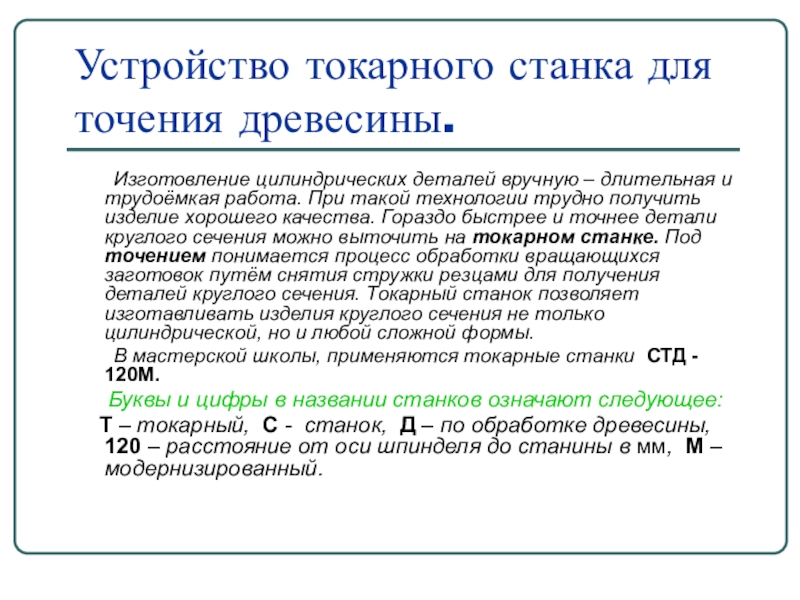

цилиндрических деталей вручную – длительная и трудоёмкая работа. При такой технологии трудно получить изделие хорошего качества. Гораздо быстрее и точнее детали круглого сечения можно выточить на токарном станке. Под точением понимается процесс обработки вращающихся заготовок путём снятия стружки резцами для получения деталей круглого сечения. Токарный станок позволяет изготавливать изделия круглого сечения не только цилиндрической, но и любой сложной формы.
В мастерской школы, применяются токарные станки СТД - 120М.
Буквы и цифры в названии станков означают следующее:
Т – токарный, С - станок, Д – по обработке древесины, 120 – расстояние от оси шпинделя до станины в мм, М – модернизированный.

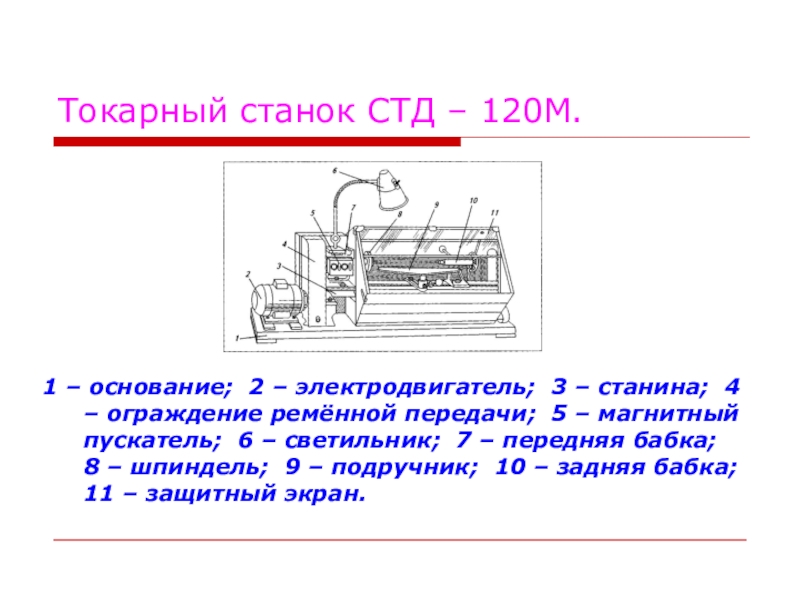

– станина; 4 – ограждение ремённой передачи; 5 – магнитный пускатель; 6 – светильник; 7 – передняя бабка; 8 – шпиндель; 9 – подручник; 10 – задняя бабка; 11 – защитный экран.

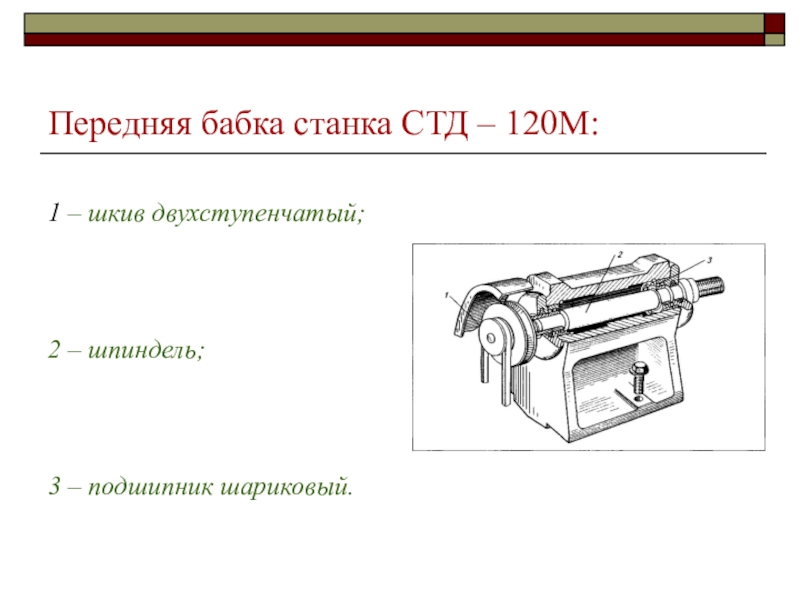

2 – шпиндель;



3 – подшипник шариковый.

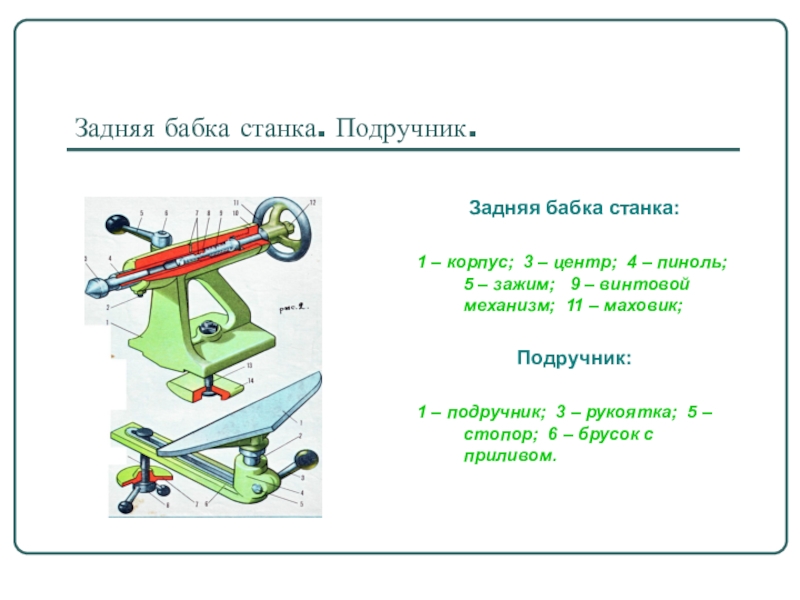

4 – пиноль; 5 – зажим; 9 – винтовой механизм; 11 – маховик;

Подручник:

1 – подручник; 3 – рукоятка; 5 – стопор; 6 – брусок с приливом.

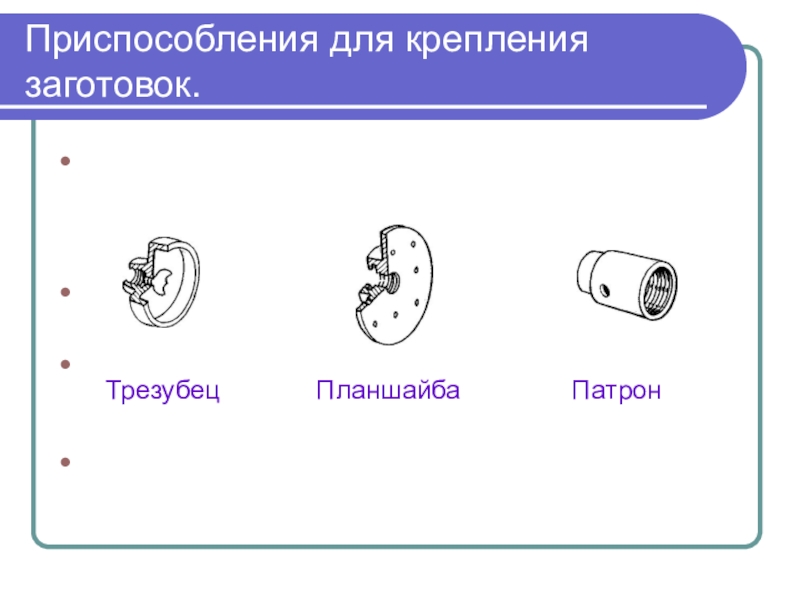

Планшайба Патрон

станок ТСД-120М, измерительная линейка, гаечный ключ.
Порядок выполнения работы.
С помощью измерительной линейки определить расстояние от центров до станины станка.
Переместить заднюю бабку в крайнее правое положение и определить расстояние между центрами станка.
С разрешения учителя включить и выключить станок.
С помощью учителя поднять защитный кожух и установить ремень в другое положение. Опустить кожух и включить станок. Сравнить скорости вращения шпинделя при первом и втором включениях. В чём причина разницы в скоростях вращения?

Запрещается класть инструменты и другие предметы на станину станка.
Ремённая передача станка должна иметь ограждение.

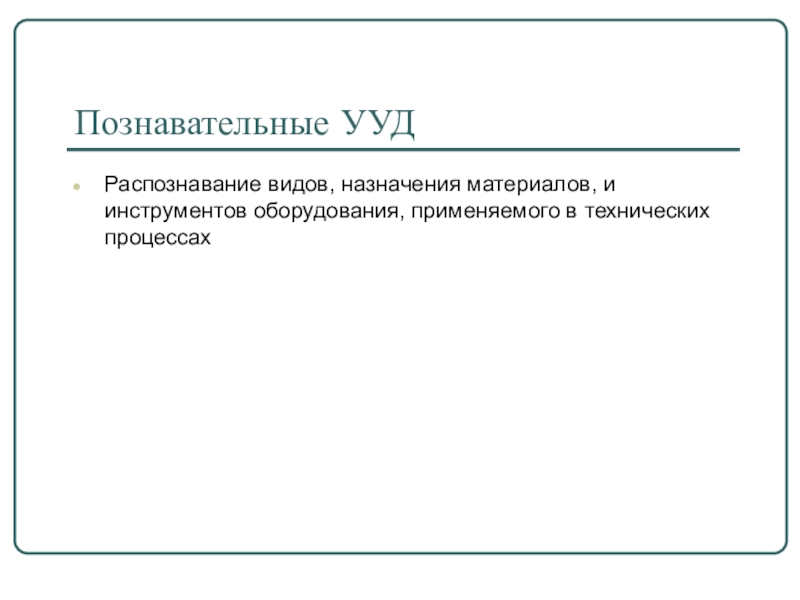

Участие в полезной трудовой деятельности.

и по способу действия.

процессах

трезубец, патрон, планшайба, пиноль.

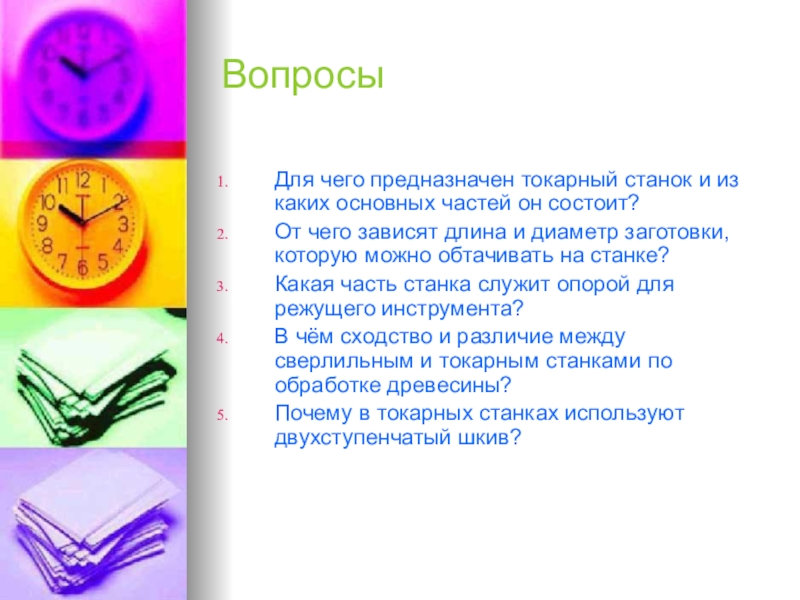

состоит?
От чего зависят длина и диаметр заготовки, которую можно обтачивать на станке?
Какая часть станка служит опорой для режущего инструмента?
В чём сходство и различие между сверлильным и токарным станками по обработке древесины?
Почему в токарных станках используют двухступенчатый шкив?
