Слайд 1 «Техническое обслуживание и ремонт трансформатора тока»

«Техническое обслуживание и ремонт трансформатора тока»

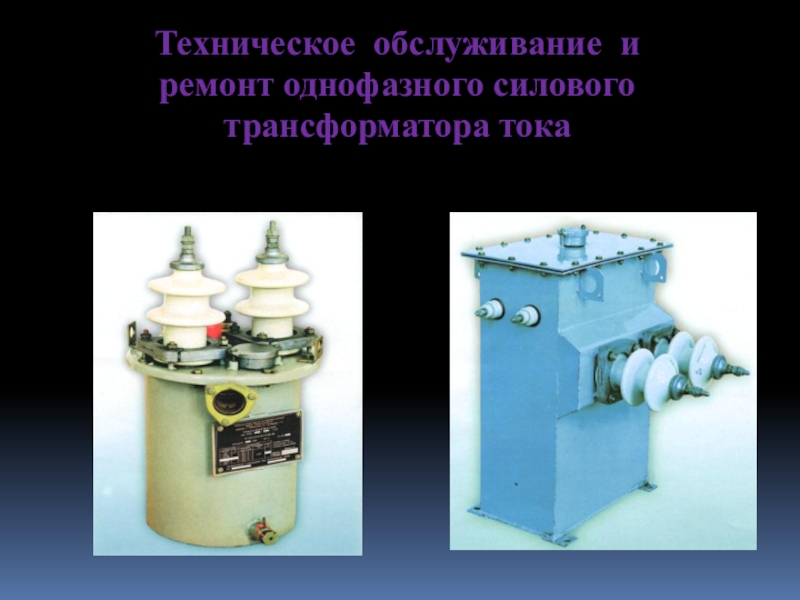

Слайд 2Техническое обслуживание и ремонт однофазного силового трансформатора тока

Техническое обслуживание и  ремонт однофазного силового трансформатора тока

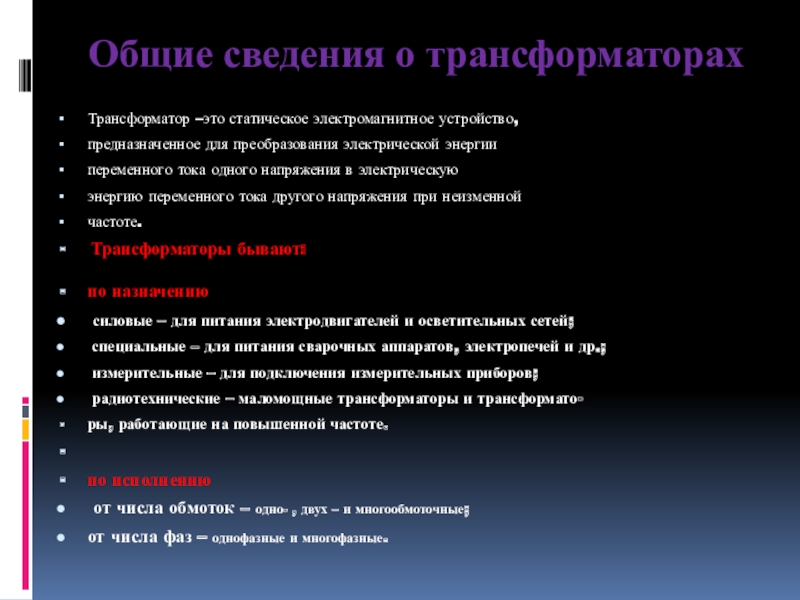

Слайд 3Общие сведения о трансформаторах
Трансформатор –это статическое электромагнитное устройство,
предназначенное для преобразования

электрической энергии
переменного тока одного напряжения в электрическую
энергию переменного тока другого напряжения при неизменной
частоте.
Трансформаторы бывают:

по назначению
силовые – для питания электродвигателей и осветительных сетей;
специальные – для питания сварочных аппаратов, электропечей и др.;
измерительные – для подключения измерительных приборов;
радиотехнические – маломощные трансформаторы и трансформато-
ры, работающие на повышенной частоте.

по исполнению
от числа обмоток – одно- , двух – и многообмоточные;
от числа фаз – однофазные и многофазные.
Общие сведения о трансформаторах Трансформатор –это статическое электромагнитное устройство, предназначенное для преобразования электрической энергии переменного тока одного

Слайд 4Трансформаторы бывают сухие, и масляные.

Трансформаторы бывают сухие, и масляные.

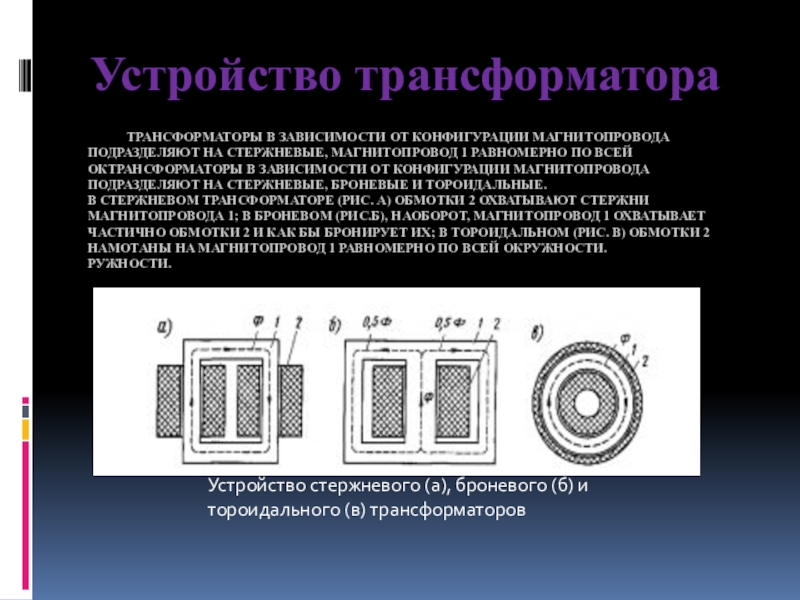

Слайд 5Трансформаторы в зависимости от конфигурации магнитопровода подразделяют на стержневые, магнитопровод 1

равномерно по всей окТрансформаторы в зависимости от конфигурации магнитопровода подразделяют на стержневые, броневые и тороидальные. В стержневом трансформаторе (рис. а) обмотки 2 охватывают стержни магнитопровода 1; в броневом (рис.б), наоборот, магнитопровод 1 охватывает частично обмотки 2 и как бы бронирует их; в тороидальном (рис. в) обмотки 2 намотаны на магнитопровод 1 равномерно по всей окружности. ружности.

Устройство трансформатора

Устройство стержневого (а), броневого (б) и тороидального (в) трансформаторов

Трансформаторы в зависимости от конфигурации магнитопровода подразделяют на стержневые, магнитопровод 1 равномерно по всей окТрансформаторы в зависимости

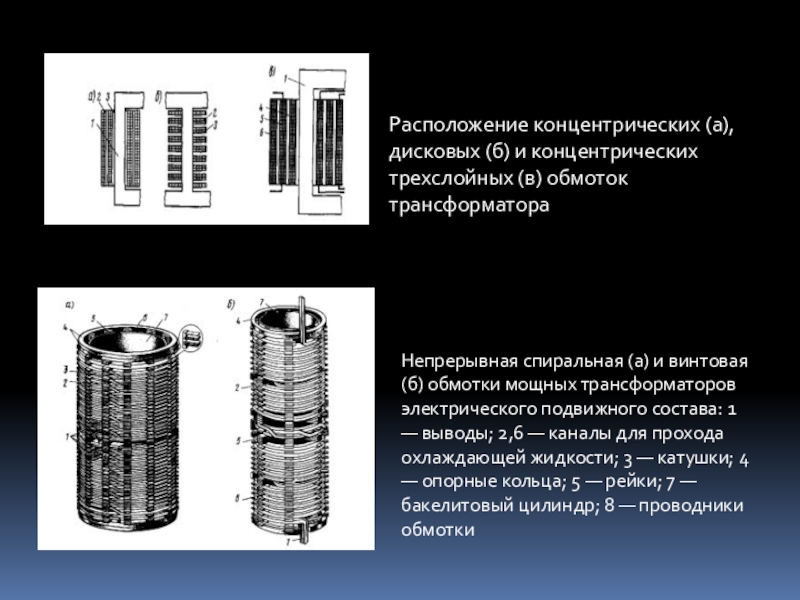

Слайд 6Расположение концентрических (а), дисковых (б) и концентрических трехслойных (в) обмоток трансформатора
Непрерывная

спиральная (а) и винтовая (б) обмотки мощных трансформаторов электрического подвижного состава: 1 — выводы; 2,6 — каналы для прохода охлаждающей жидкости; 3 — катушки; 4 — опорные кольца; 5 — рейки; 7 — бакелитовый цилиндр; 8 — проводники обмотки
Расположение концентрических (а), дисковых (б) и концентрических трехслойных (в) обмоток трансформатораНепрерывная спиральная (а) и винтовая (б) обмотки

Слайд 7Принцип работы трансформаторов
Принцип работы трансформатора связан с принципом электромагнитной индукции. Ток

поступающий на первичную обмотку создает в магнитопроводе магнитный поток.
Протекающий по первичной обмотке переменный ток создаёт переменный магнитный поток в магнитопроводе, сдвинутый по фазе, при синусоидальном токе, на 90° по отношению к току в первичной обмотке. В результате электромагнитной индукции, переменный магнитный поток в магнитопроводе создаёт во всех обмотках
Принцип работы трансформаторовПринцип работы трансформатора связан с принципом электромагнитной индукции. Ток поступающий на первичную обмотку создает в
