Презентация, доклад на тему Разработка урока Соединение деталей гвоздями и шурупами
Содержание
- 1. Разработка урока Соединение деталей гвоздями и шурупами
- 2. Весь я сделан из железа,У меня ни
- 3. Тема: Соединение деталей гвоздями и шурупами.Цель: Познакомить
- 4. 1. Организационный момент (сообщение темы

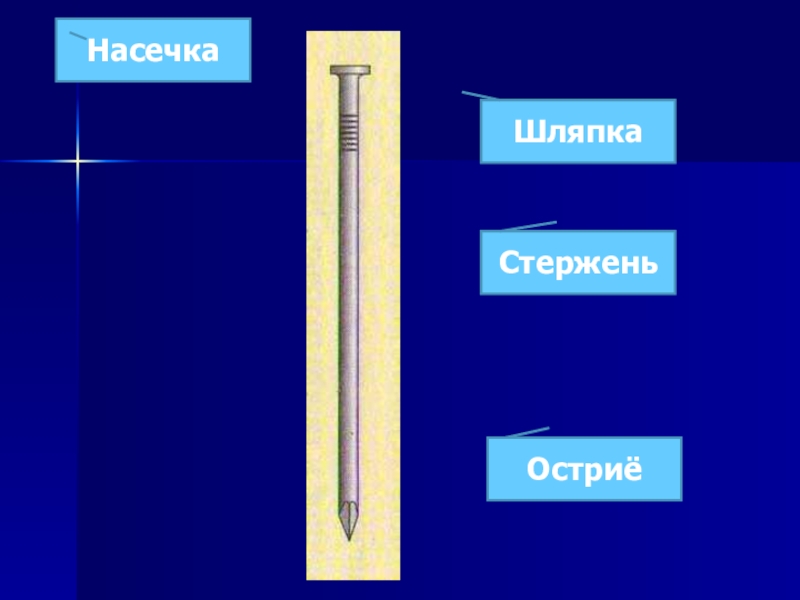

- 5. СтерженьОстриёШляпкаНасечка
- 6. Гвозди разных типов:а – обыкновеннные;б – кровельные;в
- 7. Слайд 7
- 8. Поперёк волоконосновной деталиВдоль волоконосновной детали1 – гвоздь;
- 9. 1 – боёк; 2 – носок; 3 - прорезь для вытаскивания гвоздей.
- 10. Слайд 10
- 11. ГубкиОсьРучки

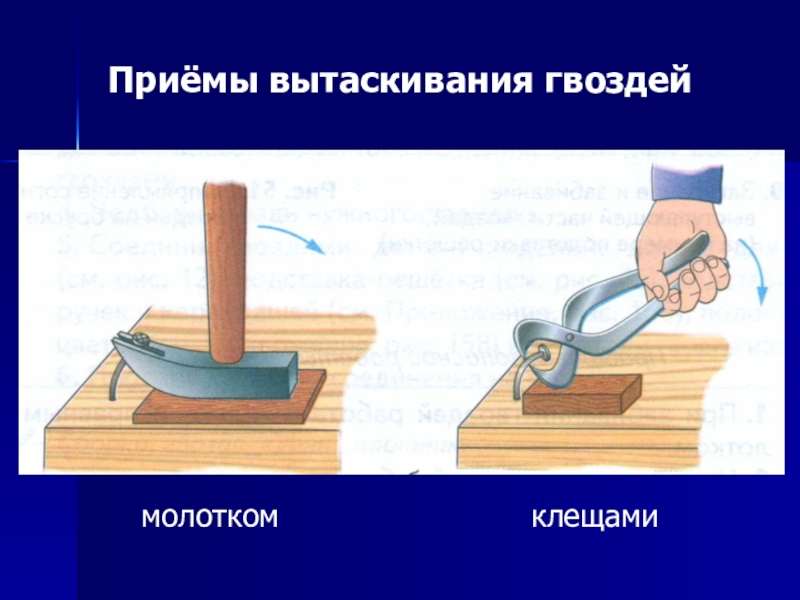

- 12. Приёмы вытаскивания гвоздеймолотком
- 13. Последовательность сгибания и забивания выступающей части гвоздя
- 14. Слайд 14

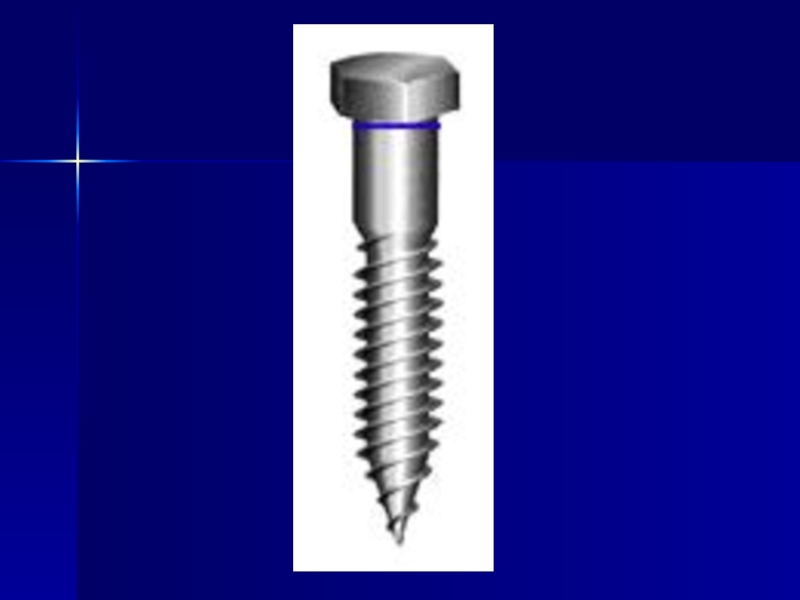

- 15. Шурупы с различными головками:
- 16. Поперёк волоконосновной деталиВдоль волоконосновной детали1 – шуруп;
- 17. Слайд 17
- 18. Слайд 18

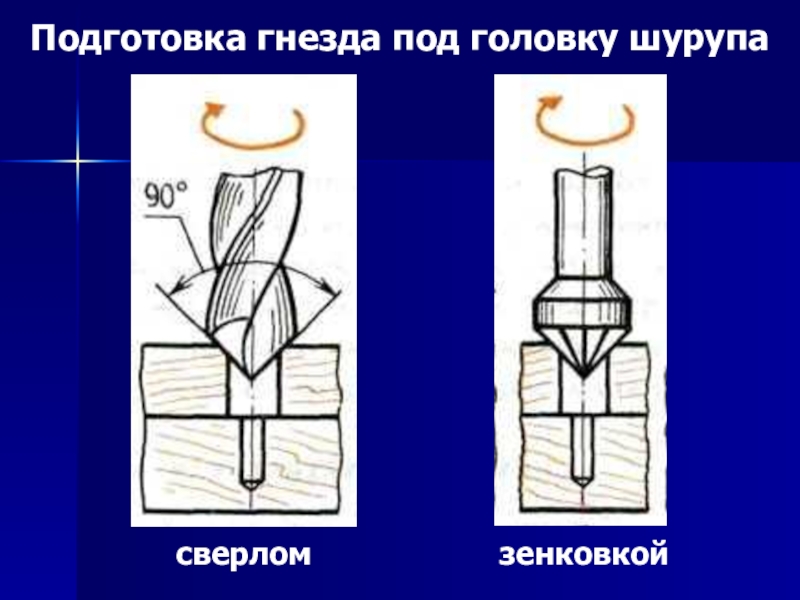

- 19. Подготовка гнезда под головку шурупасверломзенковкой
- 20. Ввинчивание шурупа отвёрткой
- 21. Слайд 21
- 22. Карточка № 11. Какие основные части имеет
- 23. Карточка № 21. Какие по назначению бывают
- 24. Карточка № 31. Какой инструмент применяется при
- 25. Карточка № 41. Какие инструменты применяют для
- 26. ПРОВЕРКА ТЕСТОВ
- 27. Карточка № 11. Какие основные части имеет
- 28. Карточка № 21. Какие по назначению бывают
- 29. Карточка № 31. Какой инструмент применяется при
- 30. Карточка № 41. Какие инструменты применяют для
- 31. Правила безопасной работы работать следует молотком и
- 32. § 10, стр. 45-48§ 11, стр. 48-51Домашнее задание
Весь я сделан из железа,У меня ни ног, ни рук.Я по шляпку в доску влезу,А по мне всё стук да стук.
Слайд 2Весь я сделан из железа,
У меня ни ног, ни рук.
Я по
шляпку в доску влезу,
А по мне всё стук да стук.
А по мне всё стук да стук.

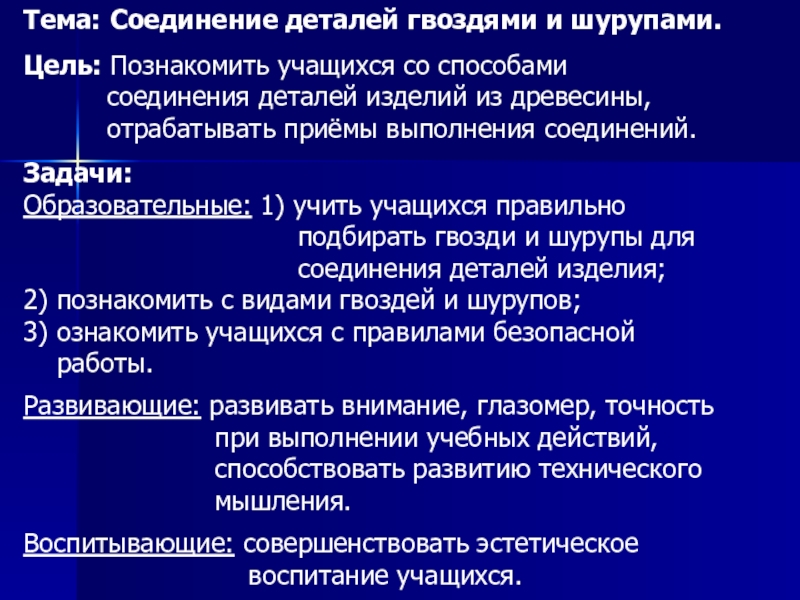

Слайд 3Тема: Соединение деталей гвоздями и шурупами.
Цель: Познакомить учащихся со способами
соединения деталей изделий из древесины,
отрабатывать приёмы выполнения соединений.
Задачи:
Образовательные: 1) учить учащихся правильно
подбирать гвозди и шурупы для
соединения деталей изделия;
2) познакомить с видами гвоздей и шурупов;
3) ознакомить учащихся с правилами безопасной
работы.
Развивающие: развивать внимание, глазомер, точность
при выполнении учебных действий,
способствовать развитию технического
мышления.
Воспитывающие: совершенствовать эстетическое
воспитание учащихся.
отрабатывать приёмы выполнения соединений.
Задачи:
Образовательные: 1) учить учащихся правильно
подбирать гвозди и шурупы для
соединения деталей изделия;
2) познакомить с видами гвоздей и шурупов;
3) ознакомить учащихся с правилами безопасной
работы.
Развивающие: развивать внимание, глазомер, точность
при выполнении учебных действий,
способствовать развитию технического
мышления.
Воспитывающие: совершенствовать эстетическое
воспитание учащихся.
Слайд 41. Организационный момент
(сообщение темы и цели
урока)
2. Работа над новым материалом.
3. Правила безопасной работы.
Практическая работа.
4. Итог урока.
5. Домашнее задание.
2. Работа над новым материалом.
3. Правила безопасной работы.
Практическая работа.
4. Итог урока.
5. Домашнее задание.
Слайд 6

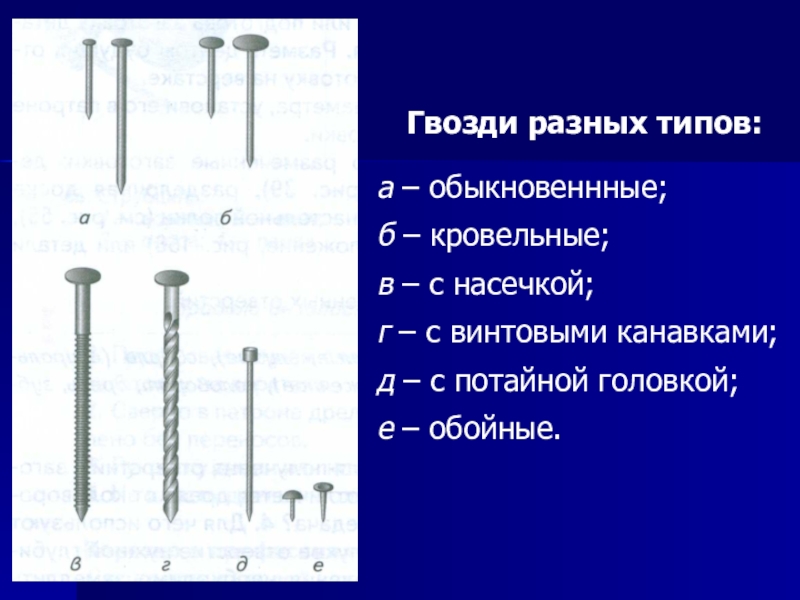

Гвозди разных типов:
а – обыкновеннные;
б – кровельные;
в – с насечкой;
г –
с винтовыми канавками;
д – с потайной головкой;
е – обойные.
д – с потайной головкой;
е – обойные.
Слайд 8Поперёк волокон
основной детали
Вдоль волокон
основной детали
1 – гвоздь;
2 – прибиваемая деталь; 3 – основная деталь.
Соединение деталей гвоздями
Слайд 16Поперёк волокон
основной детали
Вдоль волокон
основной детали
1 – шуруп;
2 – присоединяемая деталь; 3 – основная деталь.
Соединение деталей шурупами
Слайд 22

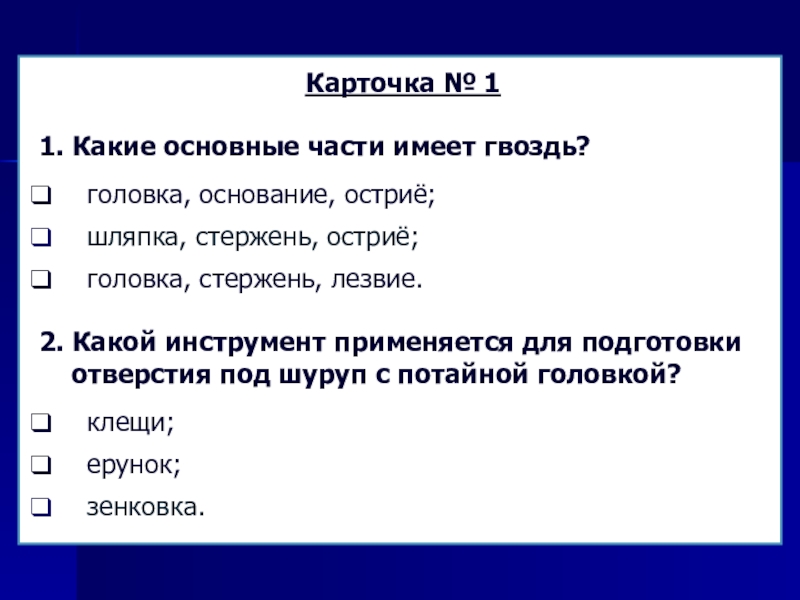

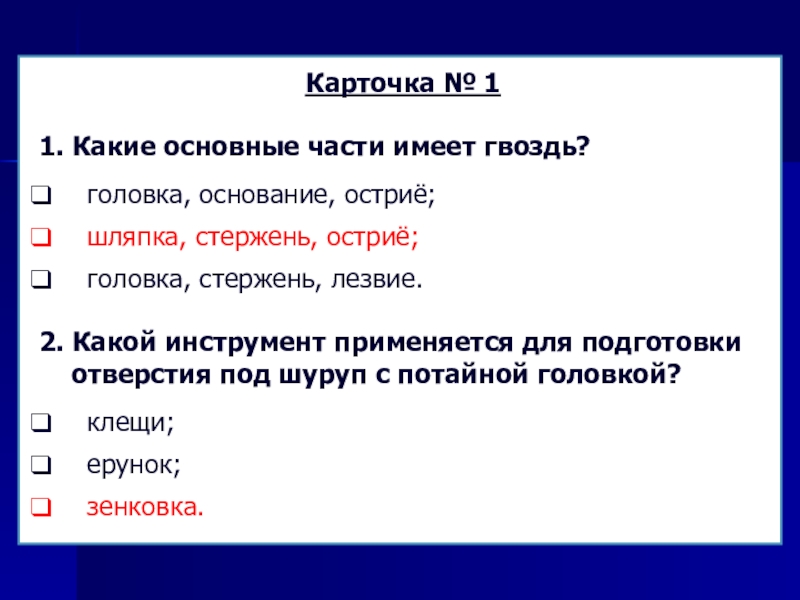

Карточка № 1
1. Какие основные части имеет гвоздь?
головка, основание, остриё;
шляпка, стержень, остриё;
головка, стержень, лезвие.
2. Какой инструмент применяется для подготовки
отверстия под шуруп с потайной головкой?
клещи;
ерунок;
зенковка.
головка, стержень, лезвие.
2. Какой инструмент применяется для подготовки
отверстия под шуруп с потайной головкой?
клещи;
ерунок;
зенковка.
Слайд 23

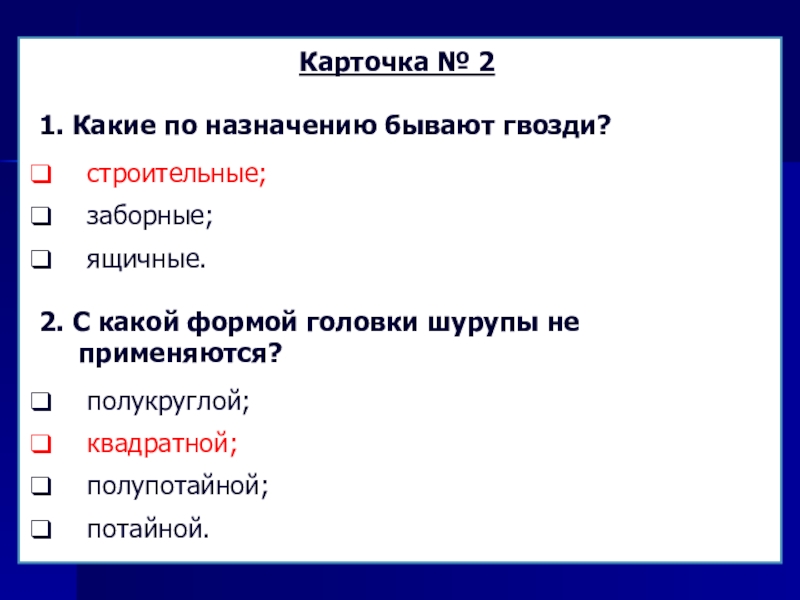

Карточка № 2
1. Какие по назначению бывают гвозди?
строительные;
заборные;
ящичные.
2.
С какой формой головки шурупы не
применяются?
полукруглой;
квадратной;
полупотайной;
потайной.
применяются?
полукруглой;
квадратной;
полупотайной;
потайной.
Слайд 24

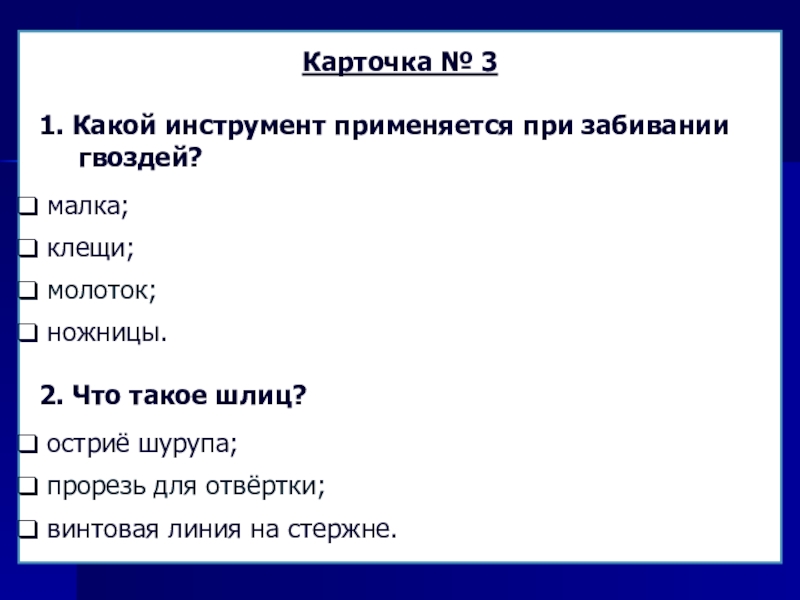

Карточка № 3
1. Какой инструмент применяется при забивании
гвоздей?
малка;
клещи;
молоток;
ножницы.
2. Что такое шлиц?
остриё шурупа;
прорезь для отвёртки;
винтовая линия на стержне.
малка;
клещи;
молоток;
ножницы.
2. Что такое шлиц?
остриё шурупа;
прорезь для отвёртки;
винтовая линия на стержне.
Слайд 25

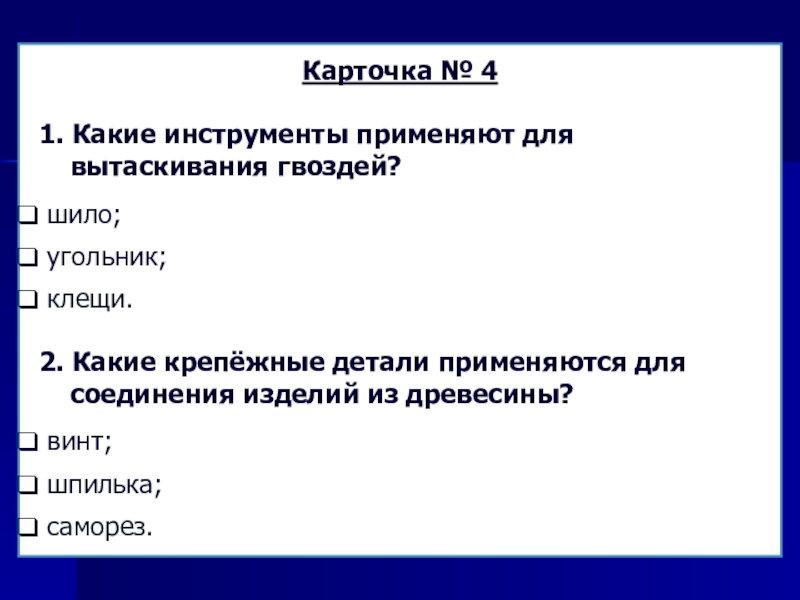

Карточка № 4
1. Какие инструменты применяют для
вытаскивания гвоздей?
шило;
угольник;
клещи.
2. Какие крепёжные детали применяются для
соединения изделий из древесины?
винт;
шпилька;
саморез.
угольник;
клещи.
2. Какие крепёжные детали применяются для
соединения изделий из древесины?
винт;
шпилька;
саморез.
Слайд 27
Карточка № 1
1. Какие основные части имеет гвоздь?
головка, основание, остриё;
шляпка, стержень, остриё;
головка, стержень, лезвие.
2. Какой инструмент применяется для подготовки
отверстия под шуруп с потайной головкой?
клещи;
ерунок;
зенковка.
головка, стержень, лезвие.
2. Какой инструмент применяется для подготовки
отверстия под шуруп с потайной головкой?
клещи;
ерунок;
зенковка.
Слайд 28
Карточка № 2
1. Какие по назначению бывают гвозди?
строительные;
заборные;
ящичные.
2.
С какой формой головки шурупы не
применяются?
полукруглой;
квадратной;
полупотайной;
потайной.
применяются?
полукруглой;
квадратной;
полупотайной;
потайной.
Слайд 29
Карточка № 3
1. Какой инструмент применяется при забивании
гвоздей?
малка;
клещи;
молоток;
ножницы.
2. Что такое шлиц?
остриё шурупа;
прорезь для отвёртки;
винтовая линия на стержне.
малка;
клещи;
молоток;
ножницы.
2. Что такое шлиц?
остриё шурупа;
прорезь для отвёртки;
винтовая линия на стержне.
Слайд 30
Карточка № 4
1. Какие инструменты применяют для
вытаскивания гвоздей?
шило;
угольник;
клещи.
2. Какие крепёжные детали применяются для
соединения изделий из древесины?
винт;
шпилька;
саморез.
угольник;
клещи.
2. Какие крепёжные детали применяются для
соединения изделий из древесины?
винт;
шпилька;
саморез.
Слайд 31Правила безопасной работы
работать следует молотком и шилом с хорошо насаженными
и исправными (без трещин) ручками;
ударять по шляпке гвоздя так, чтобы направление удара
совпадало с осью гвоздя;
не стоять за спиной товарища, работающего молотком;
не оставлять молоток на краю верстака;
- шило класть на верстак остриём от себя.
- не пользоваться шурупами со сбитым шлицем;
пользоваться исправной отвёрткой, которая соответствует
прорези шурупа;
шуруп ввинчивать под прямым углом к поверхности
древесины;
при закручивании не трогать шуруп рукой;
после вворачивания шурупа заусенец на головке
обязательно удалить шлифовальной шкуркой или
напильником.
ударять по шляпке гвоздя так, чтобы направление удара
совпадало с осью гвоздя;
не стоять за спиной товарища, работающего молотком;
не оставлять молоток на краю верстака;
- шило класть на верстак остриём от себя.
- не пользоваться шурупами со сбитым шлицем;
пользоваться исправной отвёрткой, которая соответствует
прорези шурупа;
шуруп ввинчивать под прямым углом к поверхности
древесины;
при закручивании не трогать шуруп рукой;
после вворачивания шурупа заусенец на головке
обязательно удалить шлифовальной шкуркой или
напильником.
