Слайд 1Разработала
Пнева Анна Геннадьевна
преподаватель БОУ ОО СПО «Сибирский профессиональный колледж»
Резьбовые соединения
Тема:

РазработалаПнева Анна Геннадьевнапреподаватель БОУ ОО СПО «Сибирский профессиональный колледж»Резьбовые соединенияТема:

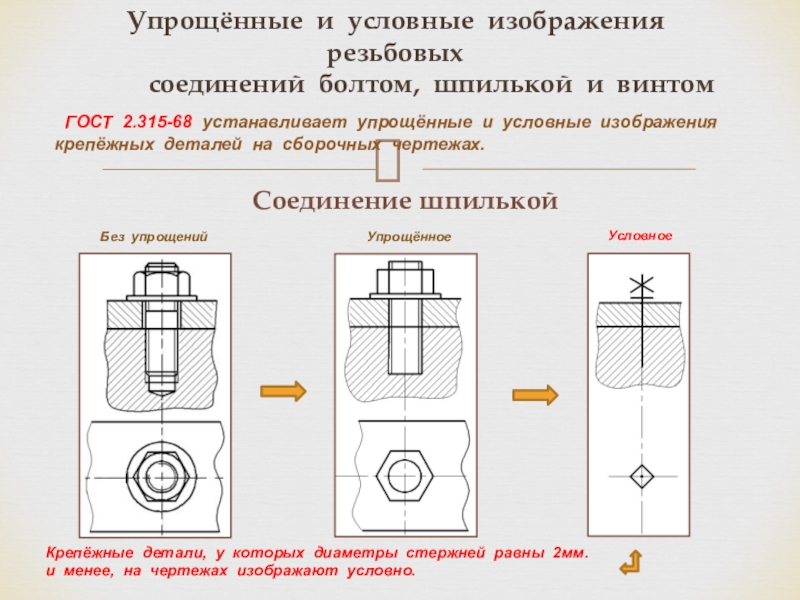

Слайд 2Упрощённые и условные изображения резьбовых

соединений болтом, шпилькой и винтом

ГОСТ 2.315-68 устанавливает упрощённые и условные изображения
крепёжных деталей на сборочных чертежах.

Без упрощений

Упрощённое

Условное

Соединение шпилькой

Крепёжные детали, у которых диаметры стержней равны 2мм.
и менее, на чертежах изображают условно.

Упрощённые и условные изображения резьбовых        соединений болтом, шпилькой и винтом

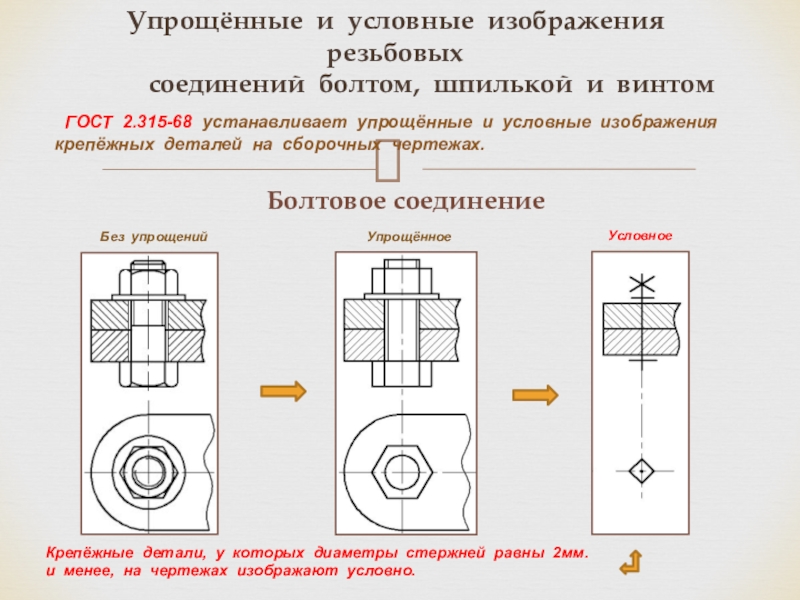

Слайд 3Упрощённые и условные изображения резьбовых

соединений болтом, шпилькой и винтом


ГОСТ 2.315-68 устанавливает упрощённые и условные изображения
крепёжных деталей на сборочных чертежах.

Без упрощений

Упрощённое

Условное

Болтовое соединение

Крепёжные детали, у которых диаметры стержней равны 2мм.
и менее, на чертежах изображают условно.

Упрощённые и условные изображения резьбовых        соединений болтом, шпилькой и винтом

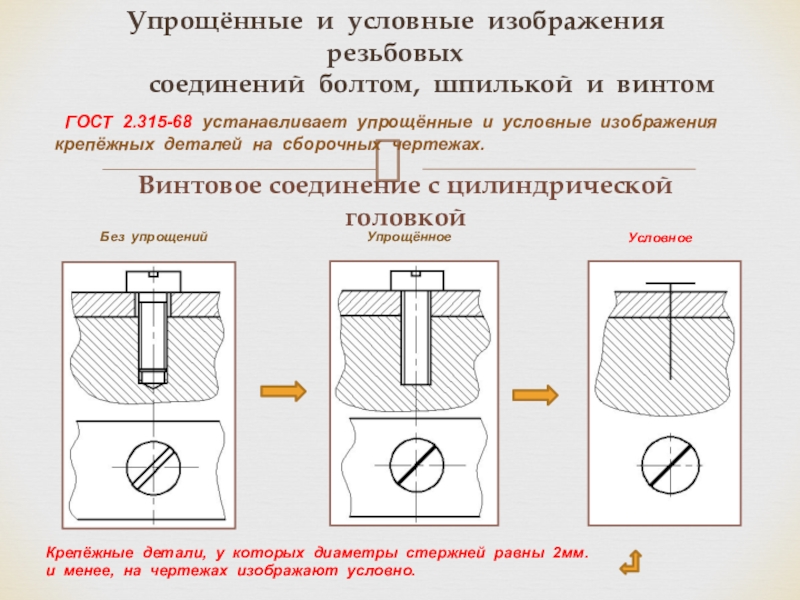

Слайд 4Упрощённые и условные изображения резьбовых

соединений болтом, шпилькой и винтом


ГОСТ 2.315-68 устанавливает упрощённые и условные изображения
крепёжных деталей на сборочных чертежах.

Без упрощений

Упрощённое

Условное

Винтовое соединение с цилиндрической головкой

Крепёжные детали, у которых диаметры стержней равны 2мм.
и менее, на чертежах изображают условно.

Упрощённые и условные изображения резьбовых        соединений болтом, шпилькой и винтом

Слайд 5Упрощённые и условные изображения резьбовых

соединений болтом, шпилькой и винтом


ГОСТ 2.315-68 устанавливает упрощённые и условные изображения
крепёжных деталей на сборочных чертежах.

Без упрощений

Упрощённое

Условное

Винтовое соединение с потайной головкой

Крепёжные детали, у которых диаметры стержней равны 2мм.
и менее, на чертежах изображают условно.

Упрощённые и условные изображения резьбовых        соединений болтом, шпилькой и винтом

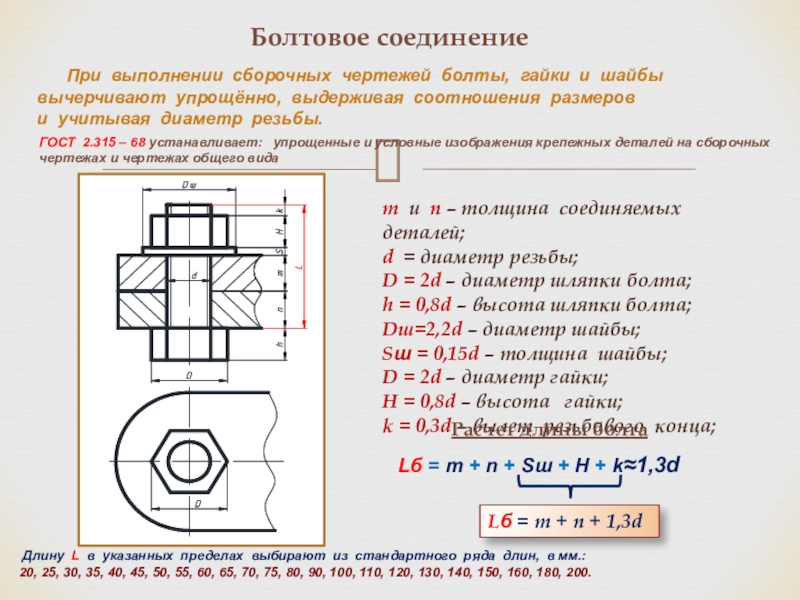

Слайд 6 При выполнении сборочных чертежей болты, гайки и шайбы


вычерчивают упрощённо, выдерживая соотношения размеров
и учитывая диаметр резьбы.

ГОСТ 2.315 – 68 устанавливает: упрощенные и условные изображения крепежных деталей на сборочных чертежах и чертежах общего вида

Lб = m + n + 1,3d

Длину L в указанных пределах выбирают из стандартного ряда длин, в мм.:
20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200.

Lб = m + n + Sш + H + k≈1,3d

Болтовое соединение

m и n – толщина соединяемых деталей;
d = диаметр резьбы;
D = 2d – диаметр шляпки болта;
h = 0,8d – высота шляпки болта;
Dш=2,2d – диаметр шайбы;
Sш = 0,15d – толщина шайбы;
D = 2d – диаметр гайки;
H = 0,8d – высота гайки;
k = 0,3d – вылет резьбового конца;

Расчет длины болта

При выполнении сборочных чертежей болты, гайки и шайбы вычерчивают упрощённо, выдерживая соотношения размеров и

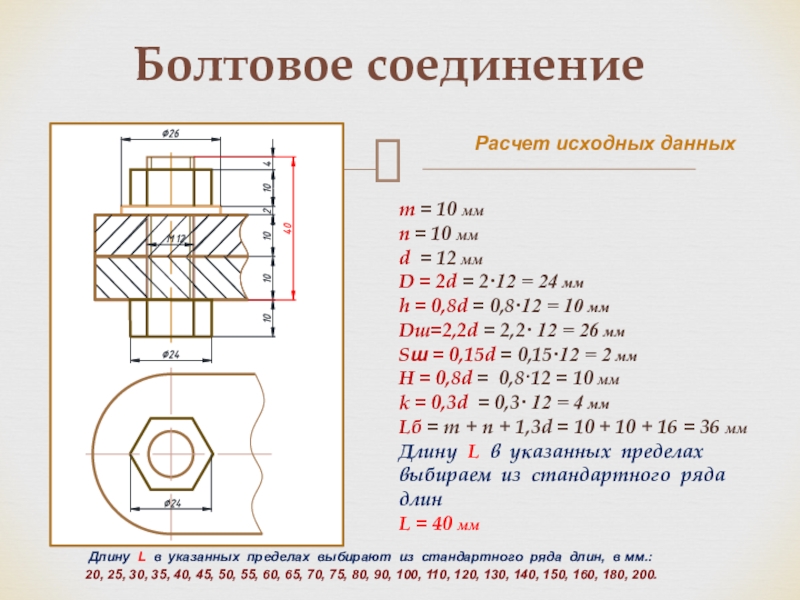

Слайд 7 Расчет исходных данных
Болтовое соединение
m = 10 мм
n =

10 мм
d = 12 мм
D = 2d = 2·12 = 24 мм
h = 0,8d = 0,8·12 = 10 мм
Dш=2,2d = 2,2· 12 = 26 мм
Sш = 0,15d = 0,15·12 = 2 мм
H = 0,8d = 0,8·12 = 10 мм
k = 0,3d = 0,3· 12 = 4 мм
Lб = m + n + 1,3d = 10 + 10 + 16 = 36 мм
Длину L в указанных пределах выбираем из стандартного ряда длин
L = 40 мм

Длину L в указанных пределах выбирают из стандартного ряда длин, в мм.:
20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200.

Расчет исходных данныхБолтовое соединениеm = 10 ммn = 10 ммd = 12 ммD =

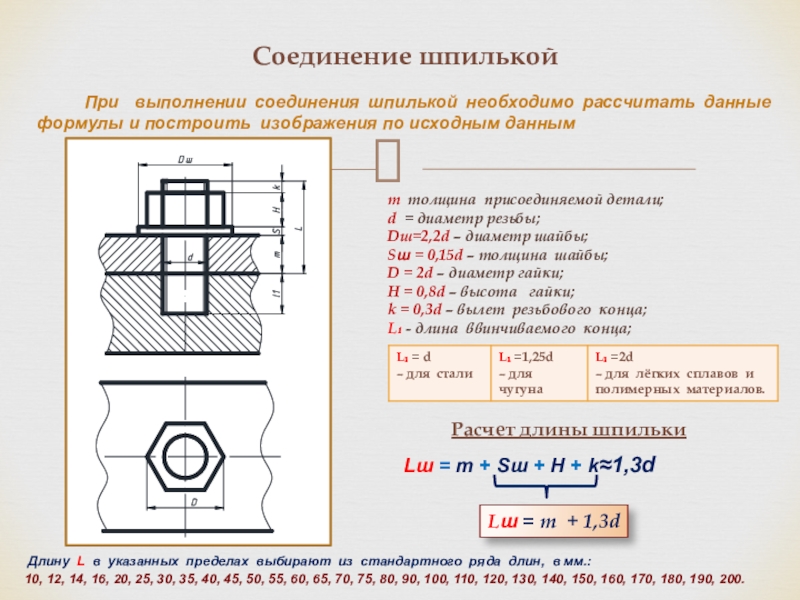

Слайд 8Lш = m + 1,3d
Lш = m + Sш + H

+ k≈1,3d

Соединение шпилькой

m толщина присоединяемой детали;
d = диаметр резьбы;
Dш=2,2d – диаметр шайбы;
Sш = 0,15d – толщина шайбы;
D = 2d – диаметр гайки;
H = 0,8d – высота гайки;
k = 0,3d – вылет резьбового конца;
L₁ - длина ввинчиваемого конца;

Расчет длины шпильки

Длину L в указанных пределах выбирают из стандартного ряда длин, в мм.:
10, 12, 14, 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200.

При выполнении соединения шпилькой необходимо рассчитать данные формулы и построить изображения по исходным данным

Lш = m + 1,3dLш = m + Sш + H + k≈1,3dСоединение шпилькойm толщина присоединяемой детали;

Слайд 9Соединение шпилькой
Длину L в указанных пределах выбирают из стандартного

ряда длин, в мм.:
10, 12, 14, 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200.

Расчет исходных данных

m = 10 мм
d = 12 мм
L₁ = d =12 мм
Dш=2,2d = 2,2· 12 = 26 мм
Sш = 0,15d = 0,15·12 = 2 мм
D = 2d = 2·12 = 24 мм
H = 0,8d = 0,8·12 = 10 мм
k = 0,3d = 0,3· 12 = 4 мм
Lш = m + 1,3d = 10 + 16 = 26 мм
Длину L в указанных пределах выбираем из стандартного ряда длин
L = 30 мм

12

Соединение шпилькой  Длину L в указанных пределах выбирают из стандартного ряда длин, в мм.:  10,

Слайд 10Соединение винтом
m толщина присоединяемой детали;
d = диаметр резьбы;
D = 1,5d

– диаметр гайки;
h = 0,5d – высота гайки;
L₁ - длина ввинчиваемого конца;

Расчет длины винта

Длину L в указанных пределах выбирают из стандартного ряда длин, в мм.:
10, 12, 14, 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 7580, 90, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200.

При выполнении соединения винтом необходимо рассчитать данные формулы и построить изображения по исходным данным

Lв = m + L₁

Lв = ( m - h ) + L₁

, где h – высота
потайной
головки = 0,5d.

Соединение винтомm толщина присоединяемой детали; d = диаметр резьбы;D = 1,5d – диаметр гайки;h = 0,5d –

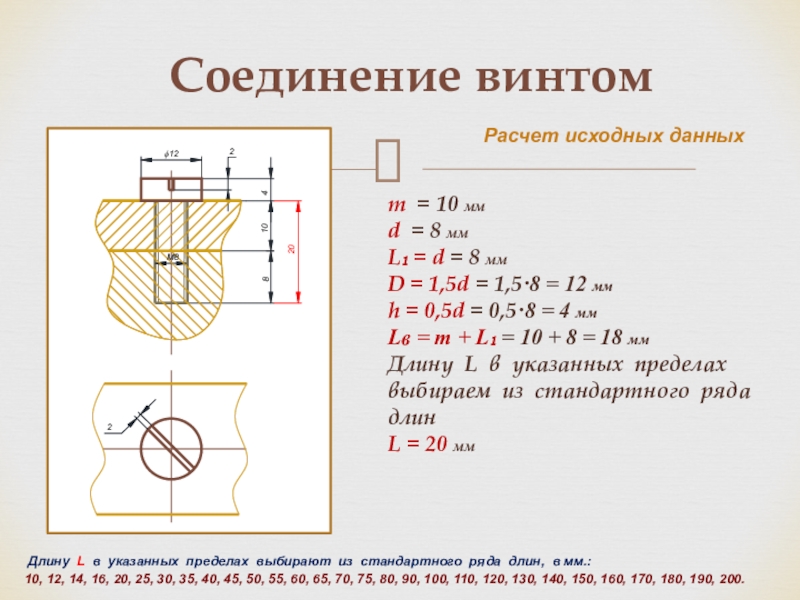

Слайд 11Соединение винтом
m = 10 мм
d = 8 мм
L₁ = d =

8 мм
D = 1,5d = 1,5·8 = 12 мм
h = 0,5d = 0,5·8 = 4 мм
Lв = m + L₁ = 10 + 8 = 18 мм
Длину L в указанных пределах выбираем из стандартного ряда длин
L = 20 мм

Длину L в указанных пределах выбирают из стандартного ряда длин, в мм.:
10, 12, 14, 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200.

Расчет исходных данных

М8

ϕ12

2

2

4

10

8

20

Соединение винтомm = 10 ммd = 8 ммL₁ = d = 8 ммD = 1,5d = 1,5·8

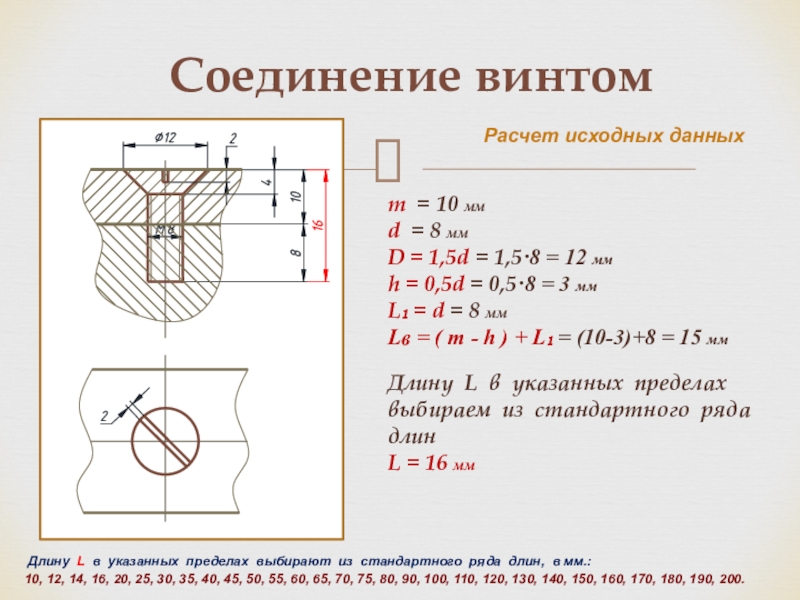

Слайд 12Соединение винтом
m = 10 мм
d = 8 мм
D = 1,5d =

1,5·8 = 12 мм
h = 0,5d = 0,5·8 = 3 мм
L₁ = d = 8 мм
Lв = ( m - h ) + L₁ = (10-3)+8 = 15 мм

Длину L в указанных пределах выбираем из стандартного ряда длин
L = 16 мм

Длину L в указанных пределах выбирают из стандартного ряда длин, в мм.:
10, 12, 14, 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200.

Расчет исходных данных

Соединение винтомm = 10 ммd = 8 ммD = 1,5d = 1,5·8 = 12 ммh = 0,5d

Слайд 13Спасибо за внимание

Спасибо за внимание
