Презентация, доклад на тему Призентация по инженерной графике на туму Аксонометрические проекции

Аксонометрические проекцииПРЯМОУГОЛЬНЫЕ ПРОЕКЦИИИзометрическая проекцияДиметрическая проекцияГОСТ 2.317-69 устанавливает аксонометрические проекции применяемые на чертежах всех отраслей промышленности и строительства.

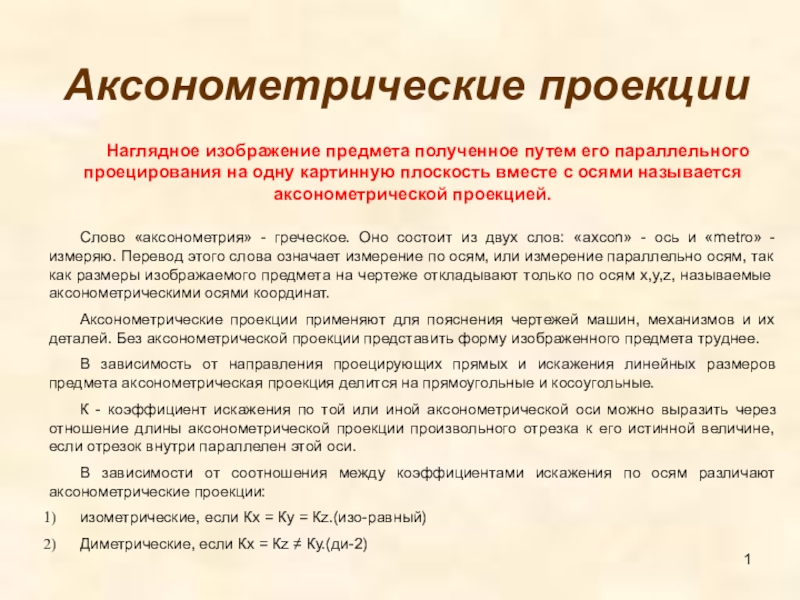

Слайд 1Наглядное изображение предмета полученное путем его параллельного проецирования на одну картинную

плоскость вместе с осями называется аксонометрической проекцией.

Слово «аксонометрия» - греческое. Оно состоит из двух слов: «axcon» - ось и «metro» - измеряю. Перевод этого слова означает измерение по осям, или измерение параллельно осям, так как размеры изображаемого предмета на чертеже откладывают только по осям х,у,z, называемые аксонометрическими осями координат.
Аксонометрические проекции применяют для пояснения чертежей машин, механизмов и их деталей. Без аксонометрической проекции представить форму изображенного предмета труднее.
В зависимость от направления проецирующих прямых и искажения линейных размеров предмета аксонометрическая проекция делится на прямоугольные и косоугольные.
К - коэффициент искажения по той или иной аксонометрической оси можно выразить через отношение длины аксонометрической проекции произвольного отрезка к его истинной величине, если отрезок внутри параллелен этой оси.
В зависимости от соотношения между коэффициентами искажения по осям различают аксонометрические проекции:
изометрические, если Кх = Ку = Кz.(изо-равный)
Диметрические, если Кх = Кz ≠ Ку.(ди-2)

Аксонометрические проекции

Наглядное изображение предмета полученное путем его параллельного проецирования на одну картинную плоскость вместе с осями называется аксонометрической

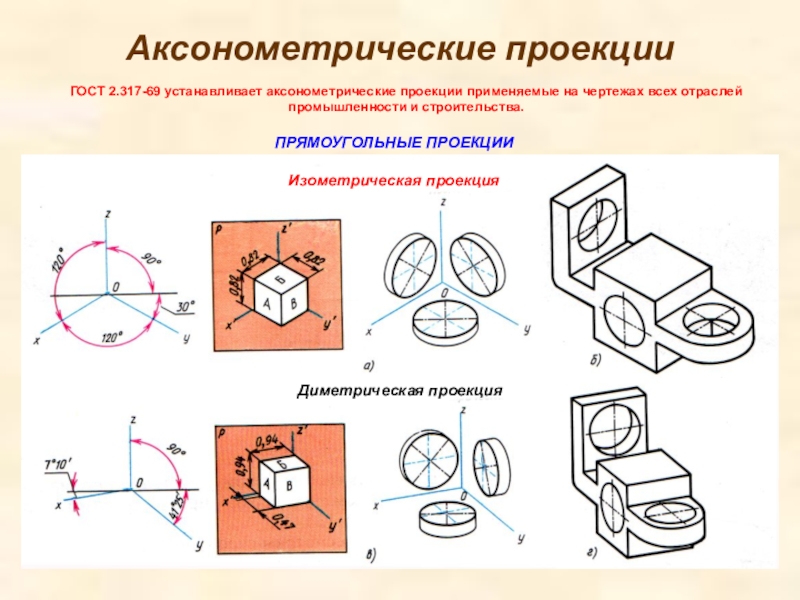

Слайд 2Аксонометрические проекции
ПРЯМОУГОЛЬНЫЕ ПРОЕКЦИИ
Изометрическая проекция
Диметрическая проекция
ГОСТ 2.317-69 устанавливает аксонометрические проекции применяемые на

чертежах всех отраслей промышленности и строительства.
Аксонометрические проекцииПРЯМОУГОЛЬНЫЕ ПРОЕКЦИИИзометрическая проекцияДиметрическая проекцияГОСТ 2.317-69 устанавливает аксонометрические проекции применяемые на чертежах всех отраслей промышленности и строительства.

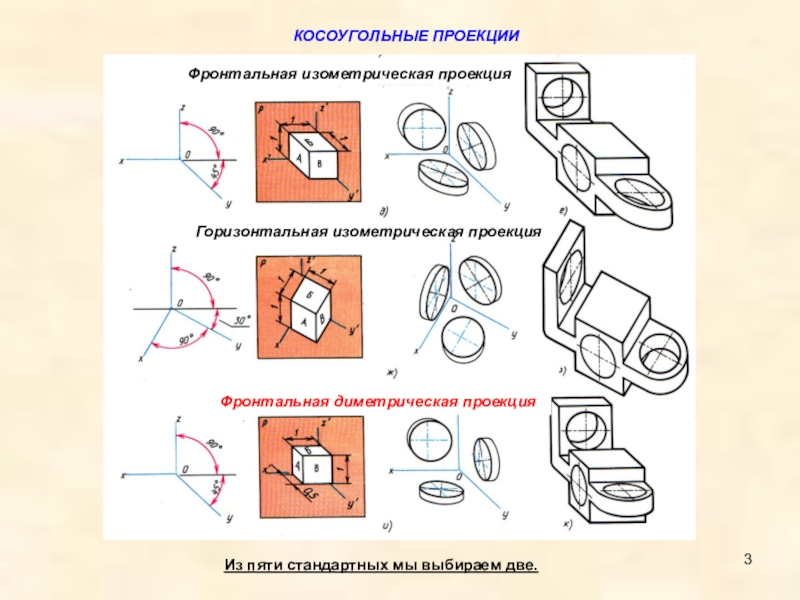

Слайд 3КОСОУГОЛЬНЫЕ ПРОЕКЦИИ
Фронтальная изометрическая проекция
Фронтальная диметрическая проекция
Горизонтальная изометрическая проекция
Из пяти стандартных мы

выбираем две.
КОСОУГОЛЬНЫЕ ПРОЕКЦИИФронтальная изометрическая проекцияФронтальная диметрическая проекцияГоризонтальная изометрическая проекцияИз пяти стандартных мы выбираем две.

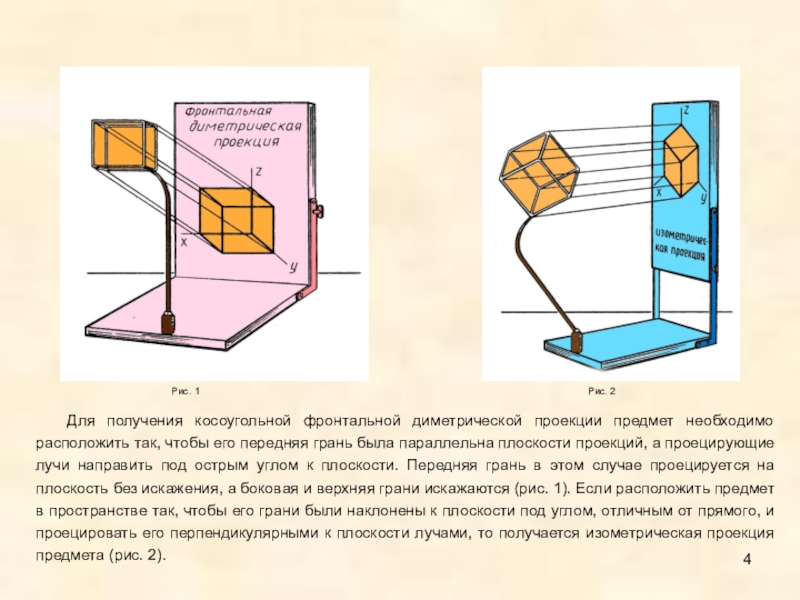

Слайд 4Для получения косоугольной фронтальной диметрической проекции предмет необходимо расположить так, чтобы

его передняя грань была параллельна плоскости проекций, а проецирующие лучи направить под острым углом к плоскости. Передняя грань в этом случае проецируется на плоскость без искажения, а боковая и верхняя грани искажаются (рис. 1). Если расположить предмет в пространстве так, чтобы его грани были наклонены к плоскости под углом, отличным от прямого, и проецировать его перпендикулярными к плоскости лучами, то получается изометрическая проекция предмета (рис. 2).

Рис. 1

Рис. 2

Для получения косоугольной фронтальной диметрической проекции предмет необходимо расположить так, чтобы его передняя грань была параллельна плоскости

Слайд 5

Аксонометрические проекции


120˚
120˚
ПРЯМОУГОЛЬНАЯ ИЗОМЕТРИЯ
ФРОНТАЛЬНАЯ ДИМЕТРИЯ




90˚
135˚
45˚
Правила построения аксонометрической проекции:
Линии параллельные осям на

комплексном чертеже должно быть параллельны тем же осям в аксонометрии.
2) Размеры откладывать только вдоль осей с учетом коэффициентов искажения.
3) Если недостаточно линий параллельных осям их нужно провести.


Кх = Ку = Кz = 0,82 ≈ 1

Кх = Кz = 0,94 ≈ 1
Ку = 0,47 ≈ 0,5


5

3

Аксонометрические проекции120˚120˚ПРЯМОУГОЛЬНАЯ ИЗОМЕТРИЯФРОНТАЛЬНАЯ ДИМЕТРИЯ90˚135˚45˚Правила построения аксонометрической проекции: Линии параллельные осям на комплексном чертеже должно быть параллельны тем

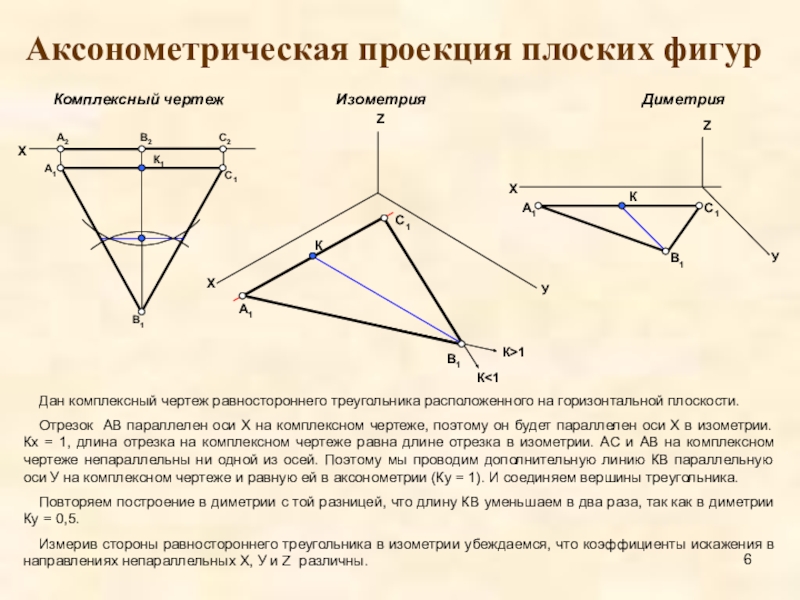

Слайд 6К

В1
В1
С1
А1












А2
В2
С2
К1

Комплексный чертеж
Изометрия
Диметрия



В1
С1
А1
К
К>1
К

горизонтальной плоскости.
Отрезок АВ параллелен оси Х на комплексном чертеже, поэтому он будет параллелен оси Х в изометрии. Кх = 1, длина отрезка на комплексном чертеже равна длине отрезка в изометрии. АС и АВ на комплексном чертеже непараллельны ни одной из осей. Поэтому мы проводим дополнительную линию КВ параллельную оси У на комплексном чертеже и равную ей в аксонометрии (Ку = 1). И соединяем вершины треугольника.
Повторяем построение в диметрии с той разницей, что длину КВ уменьшаем в два раза, так как в диметрии Ку = 0,5.
Измерив стороны равностороннего треугольника в изометрии убеждаемся, что коэффициенты искажения в направлениях непараллельных Х, У и Z различны.
КВ1В1С1А1А2В2С2К1Комплексный чертежИзометрияДиметрияВ1С1А1КК>1К

Слайд 7

Круг в аксонометрии






С
В
D
А
О2
О1
О4
О3



Коробовый способ построения овала
Круг Ø 40 Є П1
CD –

малая ось овала
СD II Z = 0,7 Ø = 28
АВ – большая ось овала
АВ ⊥ СD = 1,22 Ø = 48,8

Для построения овала соответствующей изометрической проекции окружности, параллельной горизонтальной плоскости проводят горизонтальную и вертикальную оси овала и откладываем АВ и СD. Из точки пересечения осей О проводят вспомогательную окружность Ød (40) равным действительной величине изображаемой окружности и находим точки О1 и О2 пересечение этой окружности с вертикальной осью. Проводим вторую окружность ØСD (28) и находим точки О3 и О4 пересечения второй окружности с горизонтальной осью. Проводим вспомогательные линии попарно соединяющие точки О1, О2, О3, О4 . Из точки О1 и О2 проводим дуги R = О1D = О2С до пересечения с вспомогательными прямыми. Затем из центров О3 и О4 проводят вторую пару дуг R = О2В = О4А соединяя точки 1, 2, 3 и 4.

0

1

2

3

4







Круг в аксонометрииСВDАО2О1О4О3Коробовый способ построения овалаКруг Ø 40 Є П1CD – малая ось овалаСD II Z =

Слайд 8

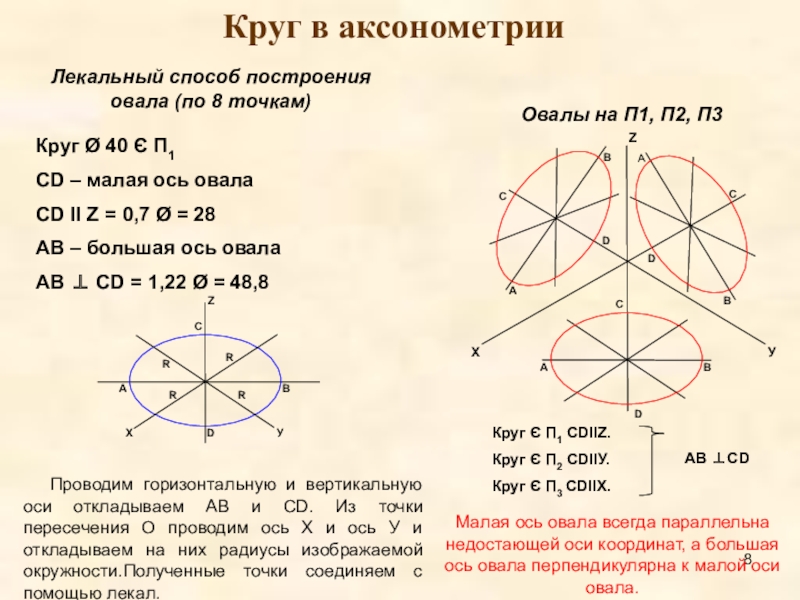

Лекальный способ построения овала (по 8 точкам)

А
В
С
D
R
R
R
R
Круг в аксонометрии
Проводим

горизонтальную и вертикальную оси откладываем АВ и СD. Из точки пересечения О проводим ось Х и ось У и откладываем на них радиусы изображаемой окружности.Полученные точки соединяем с помощью лекал.

Круг Ø 40 Є П1
CD – малая ось овала
СD II Z = 0,7 Ø = 28
АВ – большая ось овала
АВ ⊥ СD = 1,22 Ø = 48,8

Овалы на П1, П2, П3





А

В

С

D





А

В

С

D

Малая ось овала всегда параллельна недостающей оси координат, а большая ось овала перпендикулярна к малой оси овала.

Лекальный способ построения овала (по 8 точкам)АВСDRRRRКруг в аксонометрии  Проводим горизонтальную и вертикальную оси откладываем АВ
