Презентация, доклад на тему Применение вертикального бруса в деревянном домостроение

построить здание из вертикального бруса?
4 Заключение

вопросом - как можно построить энергоэффективный и высокотехнологичный дом из дерева и одновременно избавиться от такой существенной проблемы как усадка. И, как гласит городская легенда, решение проблемы ему подсказала сама природа. Ведь ствол дерева, поставленный вверх, может выдержать нагрузку в 5 раз большую, чем уложенное горизонтально. Осталось только придумать способ монтажа  и решить ещё одну проблему, а именно, - избавить деревянный дом от такой операции как заделывание щелей. Взяв за основу технологию производства клееного бруса, Георг Ганаус усовершенствовал её, добившись того, что после монтажа вертикального бруса стена превращается в деревянный монолит и имеет вид финишного покрытия. В 2000 году был построен первый дом по технологии NATURI.

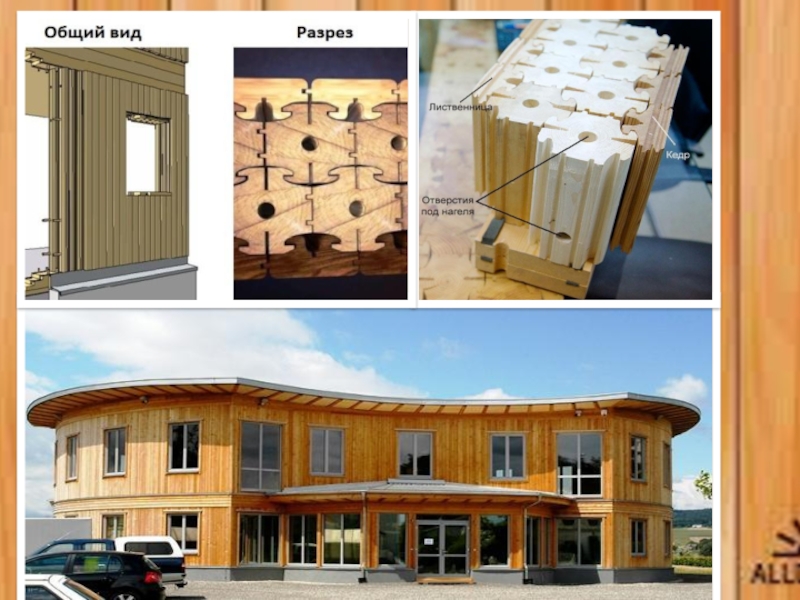

элементов, профилированных таким образом, чтобы их можно было собрать, располагая вертикально, в стеновую конструкцию определённой толщины (100, 200, 300 мм и с шагом более 100 мм), а затем скрепить деревянными нагелями. В результате удаётся возвести стены из массивной древесины практически любой длины и конфигурации (в том числе закруглённые), не подверженные усадке в вертикальном направлении, которая свойственна срубовым конструкциям из любых материалов. Ну а стабильность размеров стен дома является едва ли не основным залогом его долголетия.

Благодаря появлению новых технологий они смогут легко решить проблемы, связанные с усадкой домов из дерева

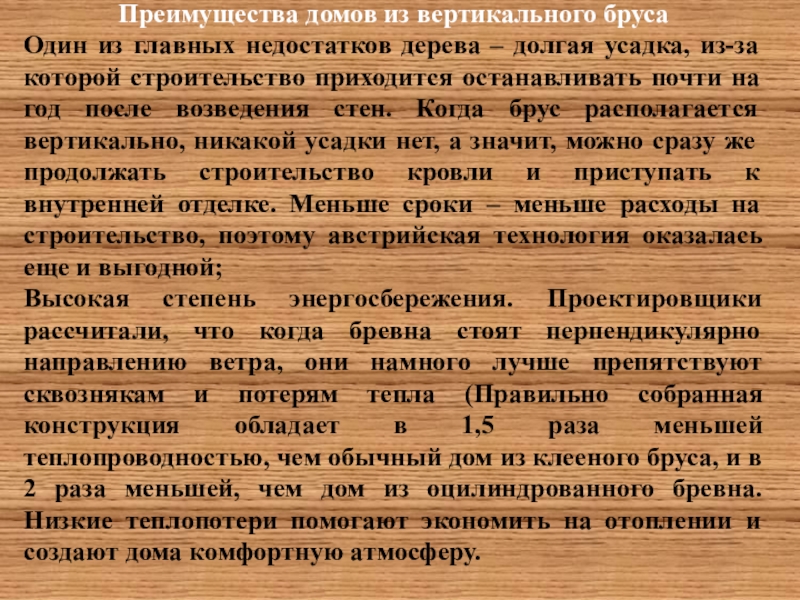

усадка, из-за которой строительство приходится останавливать почти на год после возведения стен. Когда брус располагается вертикально, никакой усадки нет, а значит, можно сразу же продолжать строительство кровли и приступать к внутренней отделке. Меньше сроки – меньше расходы на строительство, поэтому австрийская технология оказалась еще и выгодной;
Высокая степень энергосбережения. Проектировщики рассчитали, что когда бревна стоят перпендикулярно направлению ветра, они намного лучше препятствуют сквознякам и потерям тепла (Правильно собранная конструкция обладает в 1,5 раза меньшей теплопроводностью, чем обычный дом из клееного бруса, и в 2 раза меньшей, чем дом из оцилиндрованного бревна. Низкие теплопотери помогают экономить на отоплении и создают дома комфортную атмосферу.

(1), завершающий профиль обшивки (2), доска для нижней и верхней обвязки (3), конструкционный стеновой брус сложного профиля для вертикальной установки (4)

с шагом 100 им. При этом уставливаемые в шахматном порядке вертикально конструкционные брусья скрепляются между собой по принципу "шип-паз", а их стыки изнутри и снаружи прикрываются облицовочными элементами, шипы которых вставляются в пазы, образованные двумя смежными брусьями. Внешние стены дома могут быть двухрядными (5,9) толщиной 300 мм, а при желании заказчика - трёхрядными (8) - 400 мм. Внутренние несущие стены - обычно однорядные 16, 7,10) толщиной 200 мм.

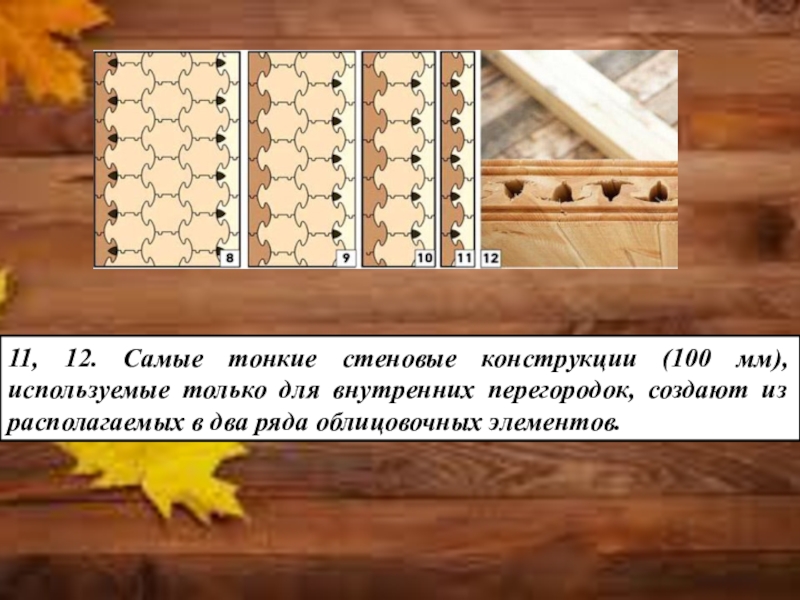

внутренних перегородок, создают из располагаемых в два ряда облицовочных элементов.

на плиту фундамента уложили гидроизоляцию, а затем пропитанные антисептикой подкладочные доски (250 х 50 мм). Сверху положили обработанный антисептиком брус сечением 250 х100 мм и сквозь доску прикрепили к бетону анкерными болтами. На брус поместили два ряда "перфорированных" досок нижней обвязки стен. Продольные стыки бруса и досок уплотнили лентами ПСУЛ

с помощью длинных нагелей монтируют доски нижней обвязки, а поверх них - верхней (а). Перед монтажом последние снимают (6)

При устройстве оконных и дверных проемов применяют стеновые элементы меньшей длины. Боковые стенки проёма подравнивают с помощью бензопилы (а, в). В верхней и нижней зонах монтируют подкладные доски, связывая их с брусом стены деревянными нагелями (а). В центре устанавливают временную распорку (б)

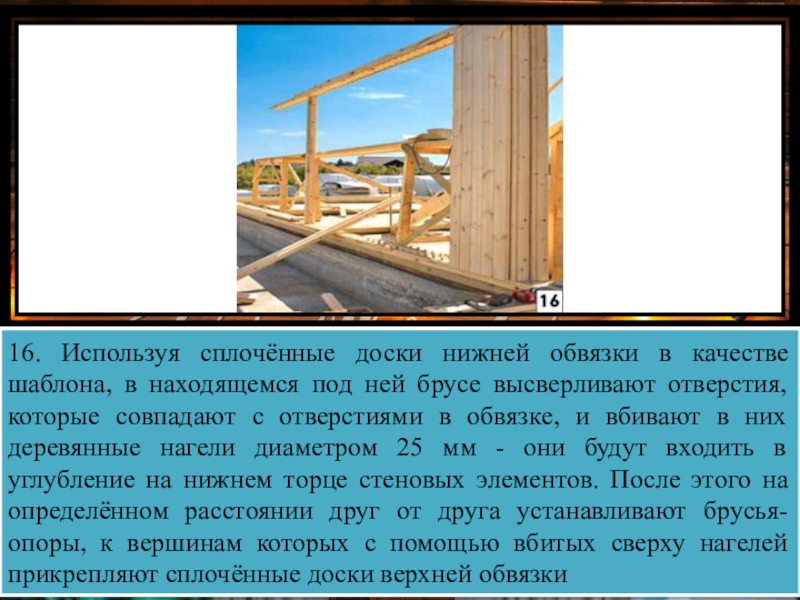

под ней брусе высверливают отверстия, которые совпадают с отверстиями в обвязке, и вбивают в них деревянные нагели диаметром 25 мм - они будут входить в углубление на нижнем торце стеновых элементов. После этого на определённом расстоянии друг от друга устанавливают брусья-опоры, к вершинам которых с помощью вбитых сверху нагелей прикрепляют сплочённые доски верхней обвязки

из сосны), профильные элементы внутренней и внешней обшивки (основной материал - сосна, под заказ - лиственница, кедр и др.), доски с отверстиями для выполнения верхней и нижней обвязки, балки междуэтажного перекрытия (при необходимости - половые лаги), детали стропильной системы, а также подкладные доски сечением 250 х 50 мм и обвязочный брус сечением 200 х 100 мм, которые заранее обрабатывают антисептиком. Для производства конструкционного профилированного стенового бруса используются стволы диаметром 160 мм (их принято считать тонкомерными) и длиной от 3 м.

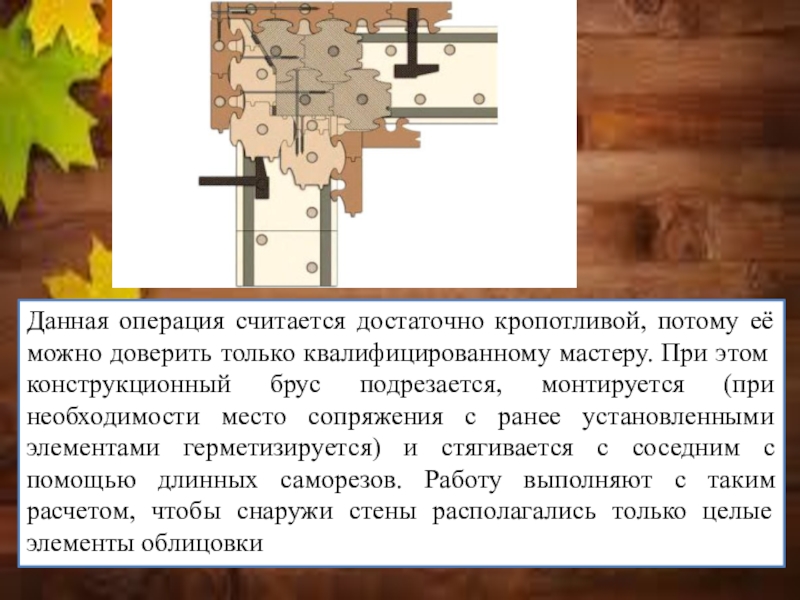

мастеру. При этом конструкционный брус подрезается, монтируется (при необходимости место сопряжения с ранее установленными элементами герметизируется) и стягивается с соседним с помощью длинных саморезов. Работу выполняют с таким расчетом, чтобы снаружи стены располагались только целые элементы облицовки

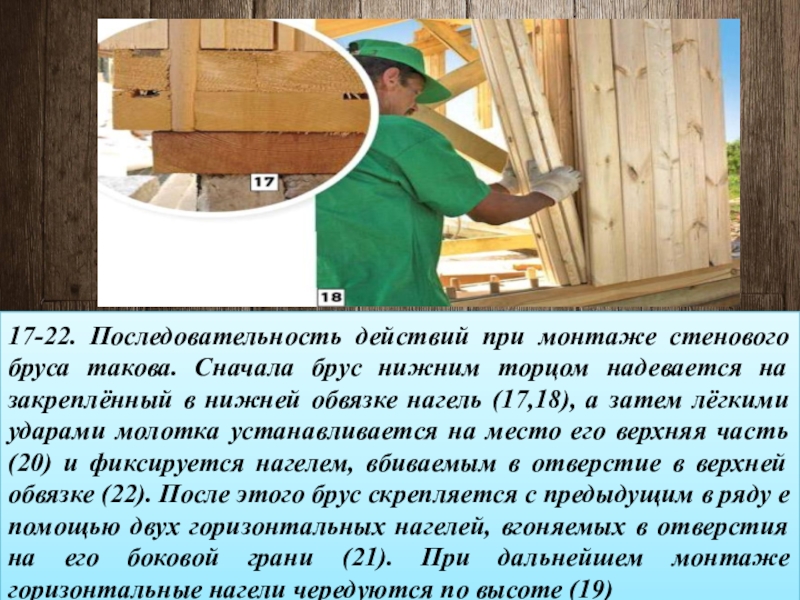

торцом надевается на закреплённый в нижней обвязке нагель (17,18), а затем лёгкими ударами молотка устанавливается на место его верхняя часть (20) и фиксируется нагелем, вбиваемым в отверстие в верхней обвязке (22). После этого брус скрепляется с предыдущим в ряду е помощью двух горизонтальных нагелей, вгоняемых в отверстия на его боковой грани (21). При дальнейшем монтаже горизонтальные нагели чередуются по высоте (19)

балки (100x200 им) с шагом 600 мм крепят к брусу обвязки с помощью металлоэлементов
