Презентация, доклад Правка и гибка металла

СРЕДНЯЯ ОБЩЕОБРАЗОВАТЕЛЬНАЯ ШКОЛА № 323


Изучаем слесарное дело
ПРАВКА И ГИБКА ТОНКОЛИСТОВОГО МЕТАЛЛА И ПРОВОЛОКИ


Автор-составитель
учитель технологии и черчения
Селиверстов Ю. И.
Заслуженный учитель Р.Ф.


Москва
2015

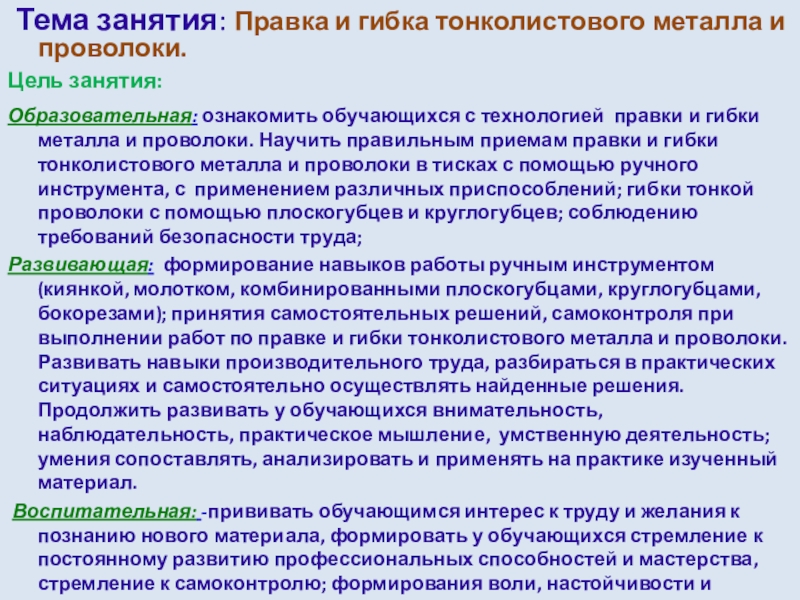

ознакомить обучающихся с технологией правки и гибки металла и проволоки. Научить правильным приемам правки и гибки тонколистового металла и проволоки в тисках с помощью ручного инструмента, с применением различных приспособлений; гибки тонкой проволоки с помощью плоскогубцев и круглогубцев; соблюдению требований безопасности труда;
Развивающая: формирование навыков работы ручным инструментом (киянкой, молотком, комбинированными плоскогубцами, круглогубцами, бокорезами); принятия самостоятельных решений, самоконтроля при выполнении работ по правке и гибки тонколистового металла и проволоки. Развивать навыки производительного труда, разбираться в практических ситуациях и самостоятельно осуществлять найденные решения. Продолжить развивать у обучающихся внимательность, наблюдательность, практическое мышление, умственную деятельность; умения сопоставлять, анализировать и применять на практике изученный материал.
Воспитательная: -прививать обучающимся интерес к труду и желания к познанию нового материала, формировать у обучающихся стремление к постоянному развитию профессиональных способностей и мастерства, стремление к самоконтролю; формирования воли, настойчивости и самостоятельности, воспитание сознательной дисциплины, аккуратности и внимательности при выполнении практического задания, умения работать в коллективе; воспитывать бережное отношение к оборудованию и слесарному инструменту; выполнять правила безопасности труда при выполнении практических работ.
Опорные знания: математика, черчение, плоскостная разметка, металлы и сплавы, резание металла ножницами.

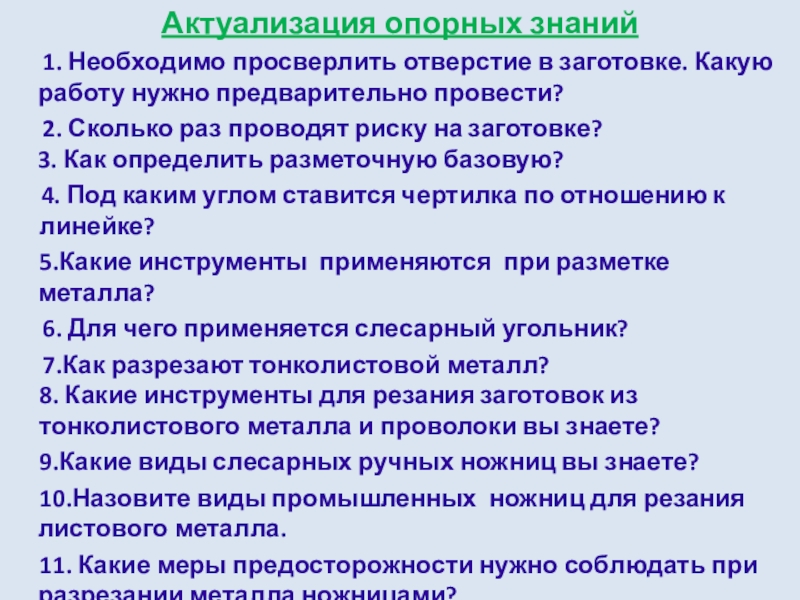

Какую работу нужно предварительно провести?
2. Сколько раз проводят риску на заготовке? 3. Как определить разметочную базовую?
4. Под каким углом ставится чертилка по отношению к линейке?
5.Какие инструменты применяются при разметке металла?
6. Для чего применяется слесарный угольник?
7.Как разрезают тонколистовой металл? 8. Какие инструменты для резания заготовок из тонколистового металла и проволоки вы знаете?
9.Какие виды слесарных ручных ножниц вы знаете?
10.Назовите виды промышленных ножниц для резания листового металла.
11. Какие меры предосторожности нужно соблюдать при разрезании металла ножницами?

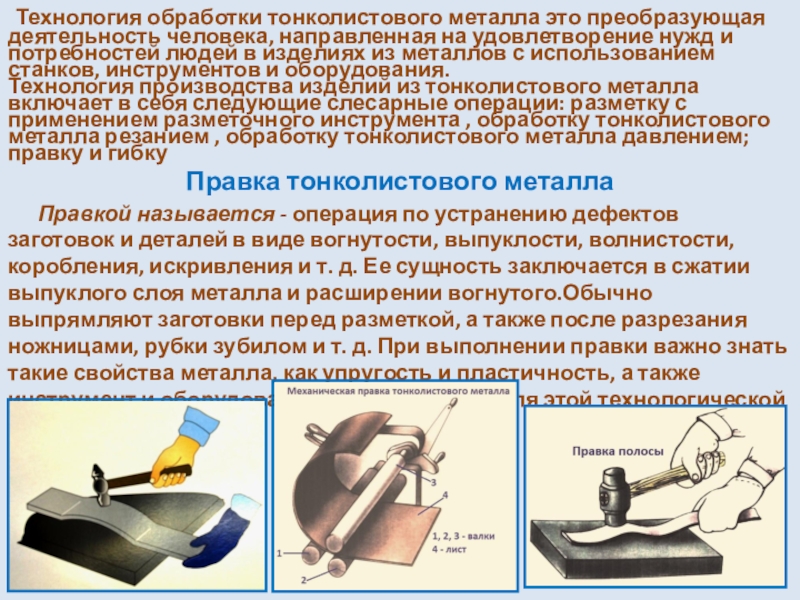

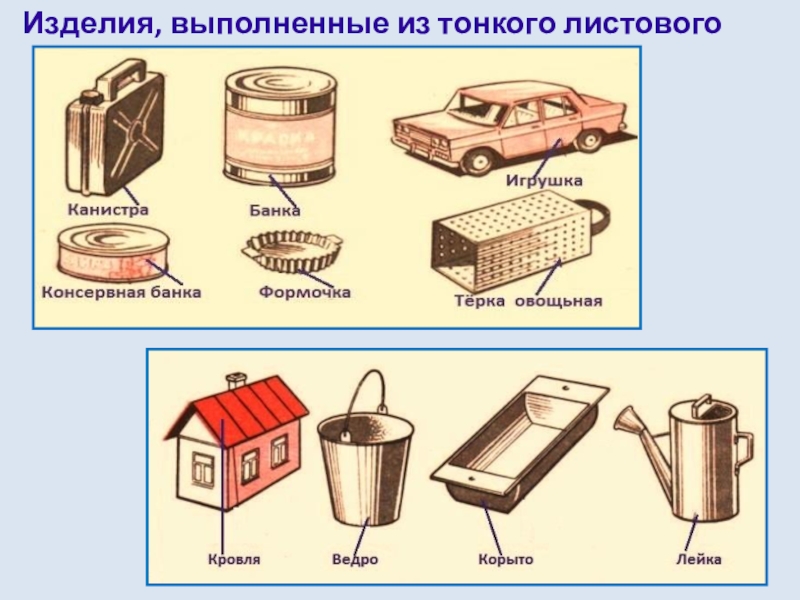

удовлетворение нужд и потребностей людей в изделиях из металлов с использованием станков, инструментов и оборудования. Технология производства изделий из тонколистового металла включает в себя следующие слесарные операции: разметку с применением разметочного инструмента , обработку тонколистового металла резанием , обработку тонколистового металла давлением; правку и гибку
Правка тонколистового металла
Правкой называется - операция по устранению дефектов заготовок и деталей в виде вогнутости, выпуклости, волнистости, коробления, искривления и т. д. Ее сущность заключается в сжатии выпуклого слоя металла и расширении вогнутого.Обычно выпрямляют заготовки перед разметкой, а также после разрезания ножницами, рубки зубилом и т. д. При выполнении правки важно знать такие свойства металла, как упругость и пластичность, а также инструмент и оборудование, используемые для этой технологической операции.

лучше всего на правильной плите молотком с незакаленным бойком или киянкой. Боек у молотка должен быть круглый, так как бойком с квадратными углами можно случайно сделать вмятины на поверхности металла.
Киянки– это молотки, ударная часть которых выполнена из дерева твердых пород, ими правят листовой материал из металлов высокой пластичности. Характерная особенность правки киянками в том, что они практически не оставляют следов на выправляемой поверхности. Листы очень тонкого металла (фольга) правят деревянным бруском - гладилкой. Гладилки изготовляются из твердых пород дерева: бук, дуб, самшит и предназначены для выправления (выглаживания) листового материала небольшой толщины (до 0,5мм). Этот инструмент в процессе обработки, как правило, не оставляет следов в виде вмятин.



Правка листового металла. Лист кладут на плиту выпуклостью вверх. Нельзя наносить удары молотком по выпуклому месту, так как от этого выпуклости не только не уменьшатся, а наоборот, увеличатся. Необходимо наносить удары молотком от края листа в направлении к центру выпуклости. Под ударами молотка материал вокруг выпуклости будет вытягиваться, а выпуклость постепенно исчезать. По мере приближения к центру выпуклости удары наносят чаще и слабее. Если заготовка имеет волнистость по краям и ровную середину, правку ведут, нанося удары от середины по направлению к волнистости.

удерживающую заготовку при правке, следует надевать рукавицу; держать эту руку дальше от места удара киянкой или молотком.
2. Остерегаться острых кромок листовой заготовки и проволоки.
3. При правке проволоки надёжно закреплять в тисках деревянные бруски и стальную оправу.
4. Боёк молотка и киянки должен быть хорошо закреплён на ручке.
Строго соблюдай правила безопасной работы.
Помни! Нарушений правил безопасности труда ведёт к травмам.

слесарная операция, с помощью которой заготовке или ее части придается необходимая форма. Гибку небольших заготовок из тонколистового металла выполняют в тисках. Чтобы не испортить поверхность заготовок, на губки тисков надевают нагубники. Заготовку в тисках закрепляют так, чтобы линия сгиба (разметочная риска) находилась на уровне нагубников.
Гибку выполняют киянкой (рис. 1). Можно пользоваться слесарным молотком, но удары следует наносить не по заготовке, а по деревянному бруску, который будет отгибать металл, не оставляя на нем вмятин (рис. 2). Первоначально легкими ударами сгибают края заготовки, а затем переходят к ее средней части.










Рис. 1 Рис. 2

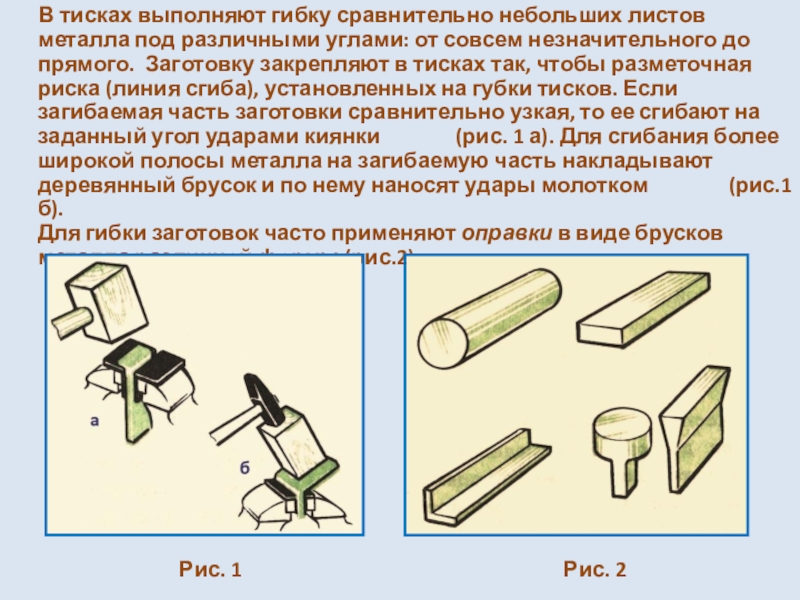

от совсем незначительного до прямого.  Заготовку закрепляют в тисках так, чтобы разметочная риска (линия сгиба), установленных на губки тисков. Если загибаемая часть заготовки сравнительно узкая, то ее сгибают на заданный угол ударами киянки (рис. 1 а). Для сгибания более широкой полосы металла на загибаемую часть накладывают деревянный брусок и по нему наносят удары молотком (рис.1 б). Для гибки заготовок часто применяют оправки в виде брусков металла различной формы (рис.2).










Рис. 1 Рис. 2

установив заготовку в прорезь приспособления, показанного на рис. 1, и ударяя по ней молотком, можно быстро получить деталь необходимой формы. На заводах листовой металл сгибают в гибочных штампах (рис. 2).







Рис.1
Заготовки большой длины можно гнуть в приспособлении, представляющем собой металлическую полосу или уголок, прикрепленные к деревянному брусу

Рис. 2

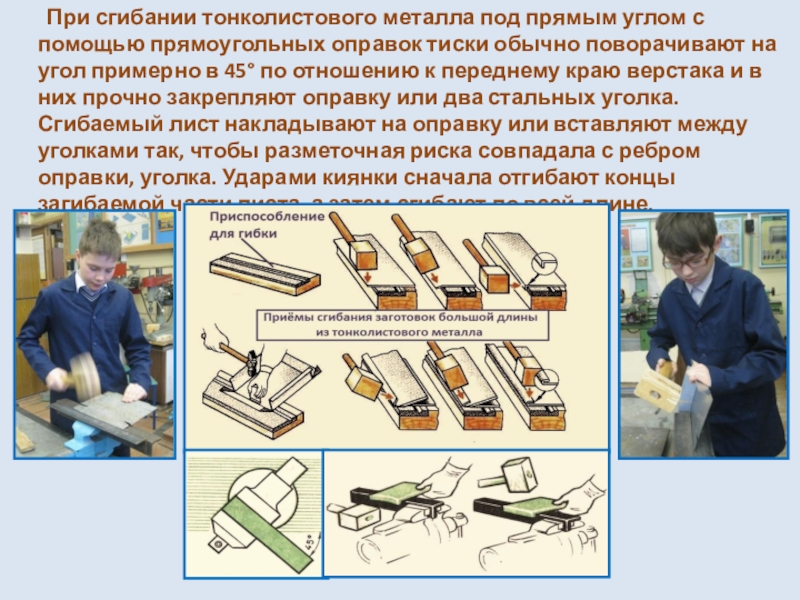

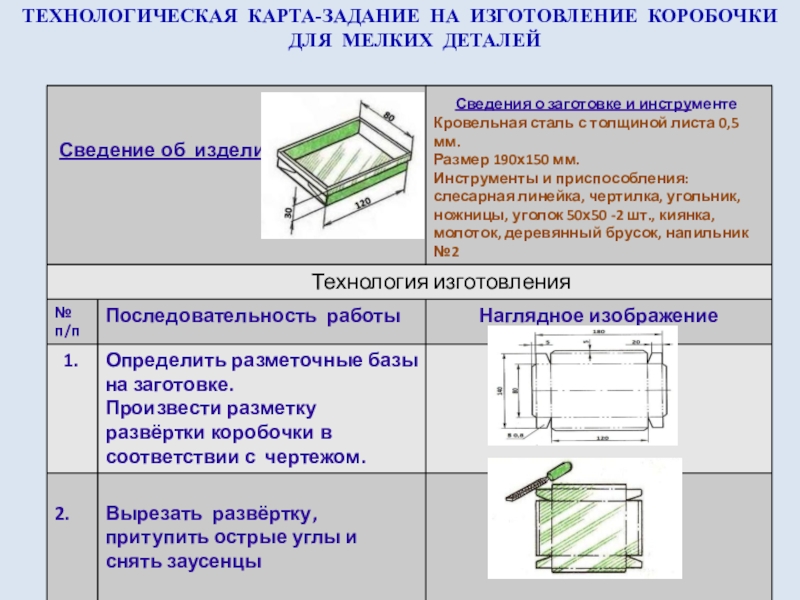

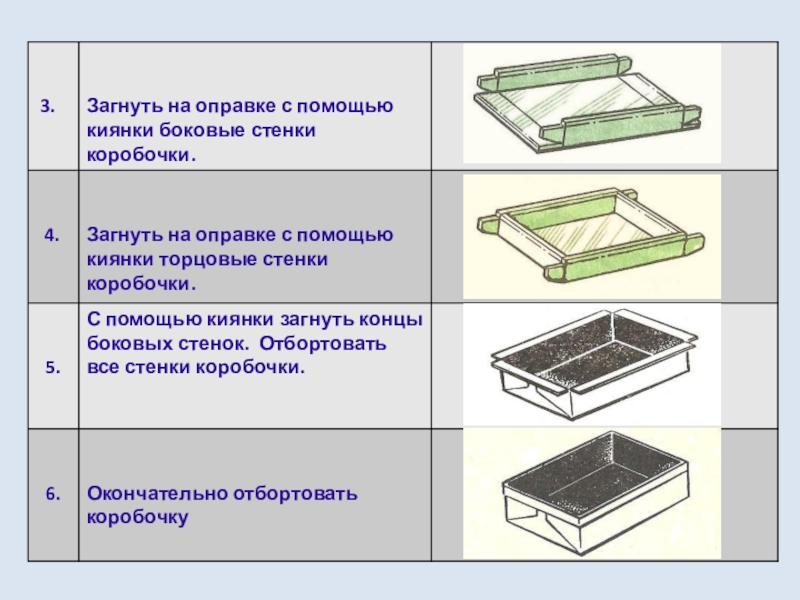

тиски обычно поворачивают на угол примерно в 45° по отношению к переднему краю верстака и в них прочно закрепляют оправку или два стальных уголка. Сгибаемый лист накладывают на оправку или вставляют между уголками так, чтобы разметочная риска совпадала с ребром оправки, уголка. Ударами киянки сначала отгибают концы загибаемой части листа, а затем сгибают по всей длине.

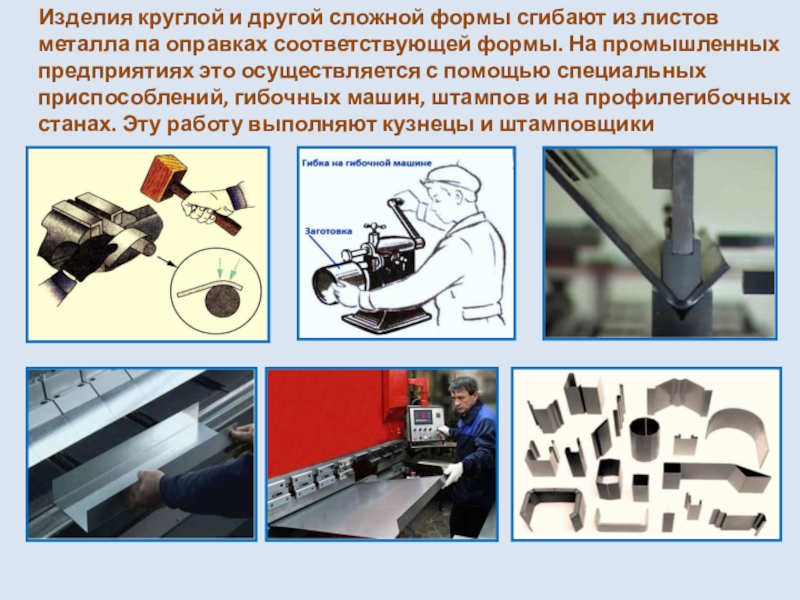

оправках соответствующей формы. На промышленных предприятиях это осуществляется с помощью специальных приспособлений, гибочных машин, штампов и на профилегибочных станах. Эту работу выполняют кузнецы и штамповщики

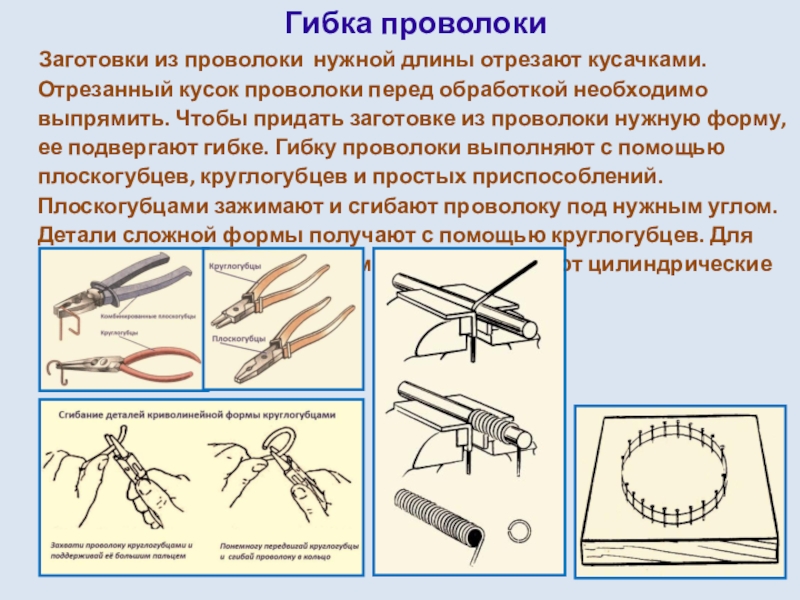

перед обработкой необходимо выпрямить. Чтобы придать заготовке из проволоки нужную форму, ее подвергают гибке. Гибку проволоки выполняют с помощью плоскогубцев, круглогубцев и простых приспособлений. Плоскогубцами зажимают и сгибают проволоку под нужным углом. Детали сложной формы получают с помощью круглогубцев. Для изготовления изделий в форме колец применяют цилиндрические оправки.

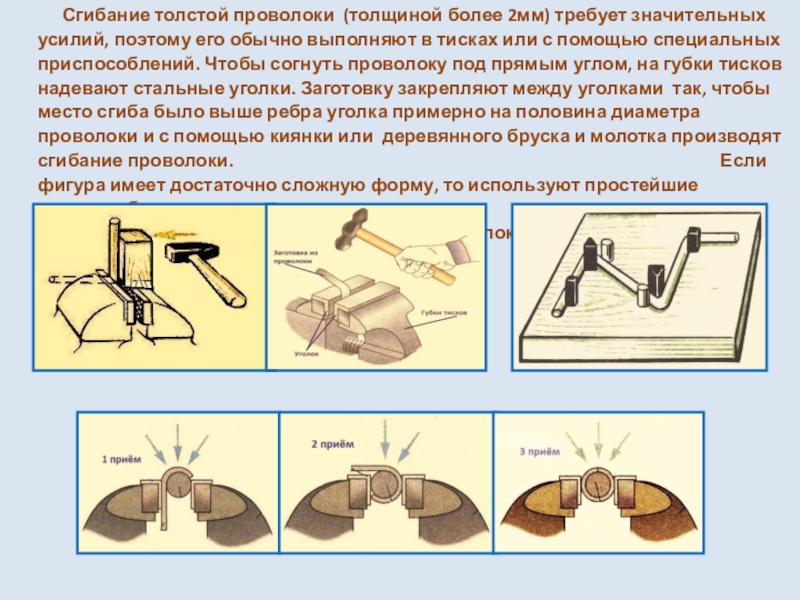

требует значительных усилий, поэтому его обычно выполняют в тисках или с помощью специальных приспособлений. Чтобы согнуть проволоку под прямым углом, на губки тисков надевают стальные уголки. Заготовку закрепляют между уголками так, чтобы место сгиба было выше ребра уголка примерно на половина диаметра проволоки и с помощью киянки или деревянного бруска и молотка производят сгибание проволоки. Если фигура имеет достаточно сложную форму, то используют простейшие приспособления. Согнуть проволочное кольцо из толстой проволоки можно с помощью цилиндрической оправки в три приёма.







Рис. 1 Рис. 2






Рис.3

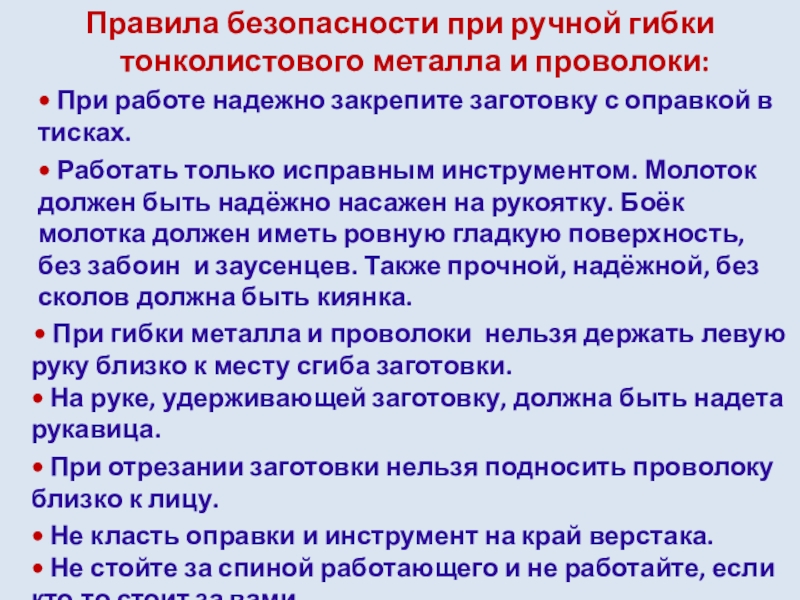

• При работе надежно закрепите заготовку с оправкой в тисках.
• Работать только исправным инструментом. Молоток должен быть надёжно насажен на рукоятку. Боёк молотка должен иметь ровную гладкую поверхность, без забоин и заусенцев. Также прочной, надёжной, без сколов должна быть киянка.
• При гибки металла и проволоки нельзя держать левую руку близко к месту сгиба заготовки. • На руке, удерживающей заготовку, должна быть надета рукавица.
• При отрезании заготовки нельзя подносить проволоку близко к лицу.
• Не класть оправки и инструмент на край верстака. • Не стойте за спиной работающего и не работайте, если кто-то стоит за вами.

инструменты и приспособления применяются при правке?
3. Как выполняется правка тонколистового металла?

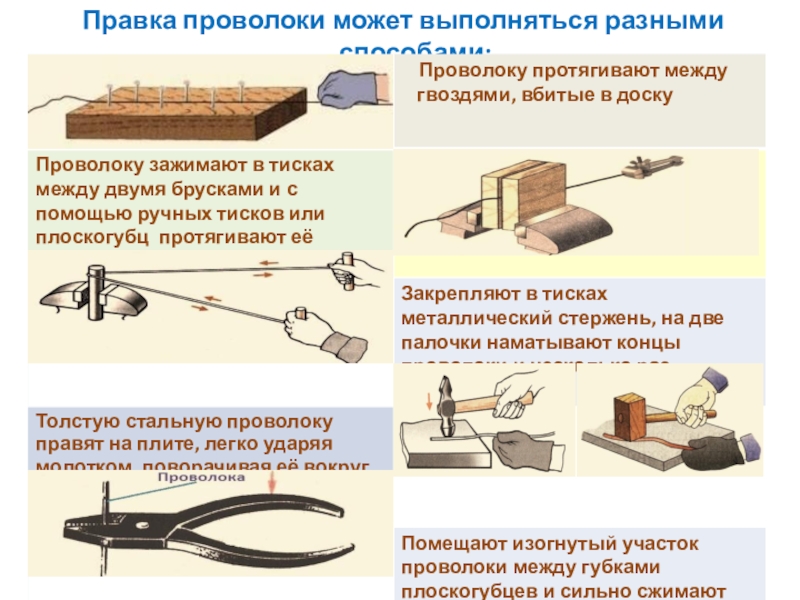

4. Какими способами выпрямляют тонкую и мягкую проволоку?
5. Как можно выправить толстую проволоку?
6. Какие инструменты необходимы для гибки тонколистового металла и проволоки?
7. Можно ли при гибки тонколистового металла применять слесарный молоток?
8. Как выполняют гибку с помощью прямоугольной оправки или уголка?
9. Как согнуть толстую проволоку?
10. В каких случаях для гибки применяют цилиндрическую оправку?
11. Назовите правила безопасной работы при правки и гибки тонколистового металла и проволоки.
