Презентация, доклад Устройство сверлильного станка

Содержание

Ручные машины для сверления

Слайд 1Учитель технологии
МБОУ «Зонская СОШ»
Егоров Юрий Михайлович
«Устройство сверлильного
станка»

Учитель технологии МБОУ «Зонская СОШ»Егоров Юрий Михайлович«Устройство сверлильного станка»

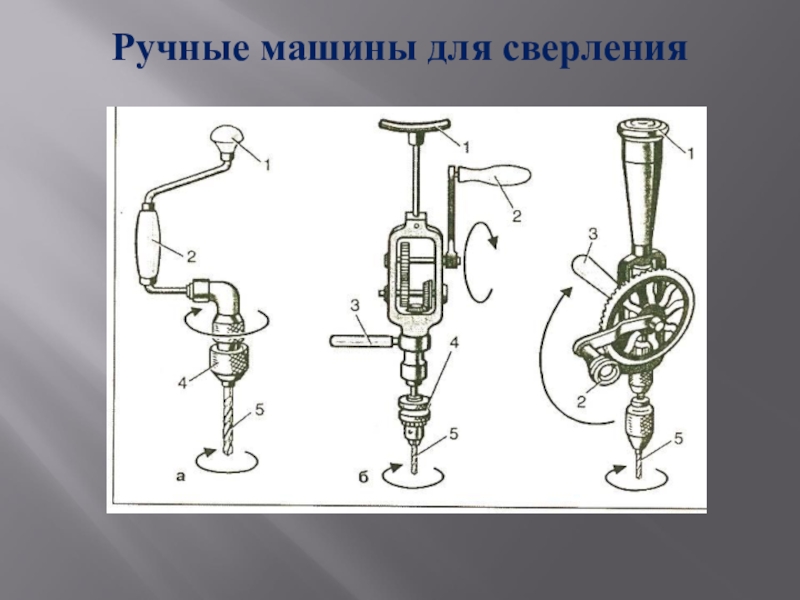

Слайд 2Ручные машины для сверления

Ручные машины для сверления

Слайд 3 ТРАНСПОРТНЫЕ
ТРАНСПОРТИРУЮЩИЕ

ТРАНСПОРТНЫЕ ТРАНСПОРТИРУЮЩИЕ

Слайд 4Технологические машины
ТОКАРНЫЕ СТАНКИ

Технологические машиныТОКАРНЫЕ СТАНКИ

Слайд 5Технологические машины
ФРЕЗЕРНЫЕ СТАНКИ
ЗАТОЧНЫЕ СТАНКИ

Технологические машиныФРЕЗЕРНЫЕ СТАНКИЗАТОЧНЫЕ СТАНКИ

Слайд 6Двигатель

Двигатель

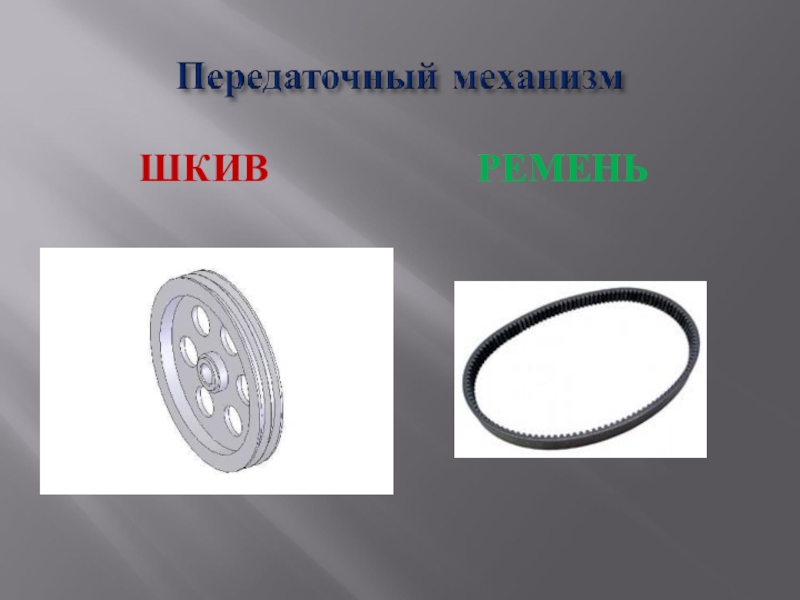

Слайд 7ШКИВ
РЕМЕНЬ

ШКИВРЕМЕНЬ

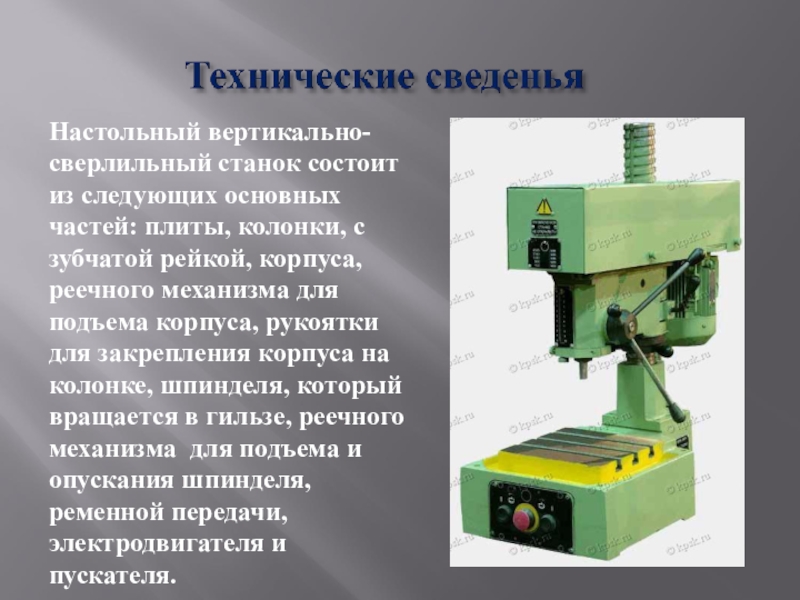

Слайд 11Настольный вертикально-сверлильный станок состоит из следующих основных частей: плиты, колонки, с

зубчатой рейкой, корпуса, реечного механизма для подъема корпуса, рукоятки для закрепления корпуса на колонке, шпинделя, который вращается в гильзе, реечного механизма для подъема и опускания шпинделя, ременной передачи, электродвигателя и пускателя.
Настольный вертикально-сверлильный станок состоит из следующих основных частей: плиты, колонки, с зубчатой рейкой, корпуса, реечного механизма для

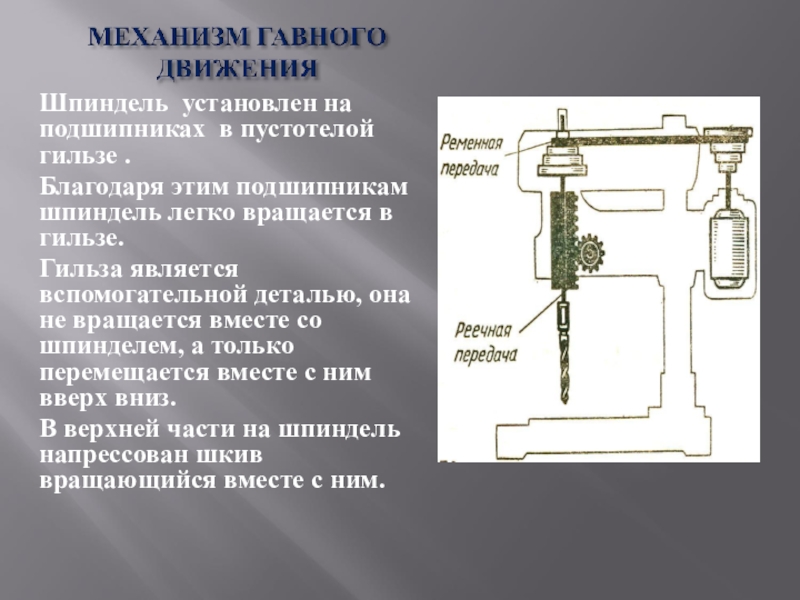

Слайд 13Шпиндель установлен на подшипниках в пустотелой гильзе .
Благодаря этим подшипникам шпиндель

легко вращается в гильзе.
Гильза является вспомогательной деталью, она не вращается вместе со шпинделем, а только перемещается вместе с ним вверх вниз.
В верхней части на шпиндель напрессован шкив вращающийся вместе с ним.
Шпиндель установлен на подшипниках в пустотелой гильзе .Благодаря этим подшипникам шпиндель легко вращается в гильзе. Гильза является

Слайд 14Пустотелая гильза перемещающаяся в корпусе, имеет на своей наружной поверхности зубья

- зубчатую рейку, которая соединена с зубчатым колесом.
При вращении рукоятки штурвала вращается зубчатое колесо, которое перекатывает рейку, перемещает гильзу, а вместе с ней и шпиндель.
Пустотелая гильза перемещающаяся в корпусе, имеет на своей наружной поверхности зубья - зубчатую рейку, которая соединена с

Слайд 15Во время работы на сверлильном станке вращение шпинделя (сверла) является движением

резания, поступательное движение шпинделя (сверла)- движением подачи.
Во время работы на сверлильном станке вращение шпинделя (сверла) является движением резания, поступательное движение шпинделя (сверла)- движением

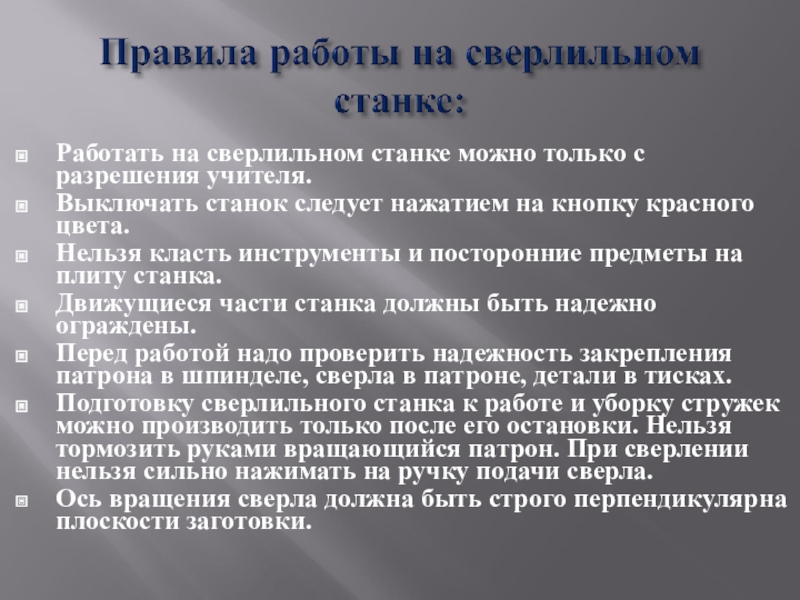

Слайд 16Работать на сверлильном станке можно только с разрешения учителя.
Выключать станок следует

нажатием на кнопку красного цвета.
Нельзя класть инструменты и посторонние предметы на плиту станка.
Движущиеся части станка должны быть надежно ограждены.
Перед работой надо проверить надежность закрепления патрона в шпинделе, сверла в патроне, детали в тисках.
Подготовку сверлильного станка к работе и уборку стружек можно производить только после его остановки. Нельзя тормозить руками вращающийся патрон. При сверлении нельзя сильно нажимать на ручку подачи сверла.
Ось вращения сверла должна быть строго перпендикулярна плоскости заготовки.

Работать на сверлильном станке можно только с разрешения учителя.Выключать станок следует нажатием на кнопку красного цвета.Нельзя класть

Слайд 17а) спиральное, б) центровое, в) винтовое, г) ложечное.

а) спиральное, б) центровое, в) винтовое, г) ложечное.

Слайд 18ЦЕНТРОВЫЕ СВЕРЛА
ПЕРОВЫЕ СВЕРЛА

ЦЕНТРОВЫЕ СВЕРЛАПЕРОВЫЕ СВЕРЛА

Слайд 19а) закрепление сверла с коническим хвостовиком,
б) закрепление сверла при помощи переходного

конуса,
г) закрепление сверла в патроне.
а) закрепление сверла с коническим хвостовиком,б) закрепление сверла при помощи переходного конуса,г) закрепление сверла в патроне.

Слайд 21РУЧНЫЕ ТИСКИ
ТИСКИ СВЕРЛИЛЬНОГО СТАНКА

РУЧНЫЕ ТИСКИТИСКИ СВЕРЛИЛЬНОГО СТАНКА

Слайд 22 До начала работы
1. Правильно наденьте спецодежду.
2. Проверьте надежность крепления

защитного кожуха ременной передачи.
3. Надежно закрепите сверло в патроне.
4. Проверьте работу станка на холостом ходу.
5. Прочно закрепите деталь на столе станка в тисках.
6. Перед самым началом работы наденьте защитные очки.


До  начала работы1. Правильно наденьте спецодежду.2. Проверьте надежность крепления защитного кожуха ременной передачи.3. Надежно закрепите

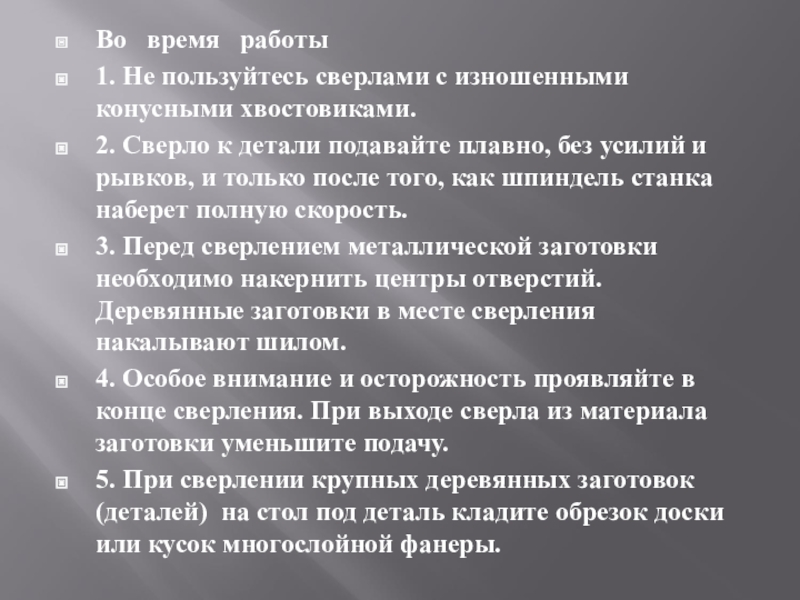

Слайд 23Во время работы
1. Не пользуйтесь сверлами с изношенными конусными

хвостовиками.
2. Сверло к детали подавайте плавно, без усилий и рывков, и только после того, как шпиндель станка наберет полную скорость.
3. Перед сверлением металлической заготовки необходимо накернить центры отверстий. Деревянные заготовки в месте сверления накалывают шилом.
4. Особое внимание и осторожность проявляйте в конце сверления. При выходе сверла из материала заготовки уменьшите подачу.
5. При сверлении крупных деревянных заготовок (деталей) на стол под деталь кладите обрезок доски или кусок многослойной фанеры.

Во  время  работы1. Не пользуйтесь сверлами с изношенными конусными хвостовиками.2. Сверло к детали подавайте плавно,

Слайд 246. Во избежание травм в процессе работы на станке:
а) не наклоняйте

голову близко к сверлу;
б) не производите работу в рукавицах;
в) не кладите посторонние предметы на станину станка;
г) не смазывайте и не охлаждайте сверло с помощью мокрых тряпок. Для охлаждения сверла нужно пользоваться специальной кисточкой;
д) не тормозите руками патрон или сверло;
е) не отходите от станка, не выключив его.
7. При прекращении подачи электрического тока немедленно выключите электродвигатель.
8. Перед остановкой станка отведите сверло от детали, после чего выключите электродвигатель.
После окончания работы и остановки вращения сверла удалите стружку.
6. Во избежание травм в процессе работы на станке:а) не наклоняйте голову близко к сверлу;б) не производите

Слайд 251 .Из каких основных частей и механизмов состоит сверлильный станок?
2. Как

устроен механизм подъема корпуса станка?
3. Рассказать об устройстве механизма подачи шпинделя; механизма резания.
4. В чем преимущества сверлильного станка перед ручной дрелью.

1 .Из каких основных частей и механизмов состоит сверлильный станок?2. Как устроен механизм подъема корпуса станка?3. Рассказать
