Презентация, доклад урока по теме Построение чертежа прямой юбки
Содержание
- 1. Презентация урока по теме Построение чертежа прямой юбки
- 2. Тема урока:Цели:1. Повторить правила снятия мерок (какие
- 3. «Правила снятия мерок для построения чертежа прямой юбки».Мерки которые снимаются полностью, а записываются в половинном размере.
- 4. Мерки которые как снимаются так и записываются.
- 5. Прямая юбка состоит из переднего и заднего
- 6. Левая и правая части изделия симметричны, т.е.
- 7. Мы с Вами уже научились снимать и
- 8. Построение чертежа прямой юбки Строим прямой угол
- 9. Построение ширины заднего полотнищаББ2 = Сб :
- 10. Рассчитать сумму вытачек ∑ (Сб+Пб) -
- 11. Конец боковой вытачки 2 см вверх2 см2
- 12. Рассчитать величину подъема осевых линий вытачек.Боковой –
- 13. Вопросы для закрепленияНазовите линии на чертеже:-- линии
Слайд 2Тема урока:
Цели:
1. Повторить правила снятия мерок (какие мерки записываются в половинном
2. Ознакомить учащихся с приемами расчета конструкции, правилами и последовательностью выполнения чертежа прямой юбки М 1:4
3. Способствовать формированию и развитию навыков по построению и оформлению чертежей швейных изделий.
4. Научить рассчитывать величины для построения чертежа, строить чертёж прямой юбки.
5. Воспитывать культуру труда, аккуратность в выполнении работ, самостоятельность при выполнении расчётов и построения чертежа.
«Построение чертежа основы прямой юбки в М 1 : 4,
расчёт конструкции по формулам».
Слайд 3«Правила снятия мерок для построения чертежа прямой юбки».
Мерки которые снимаются полностью,

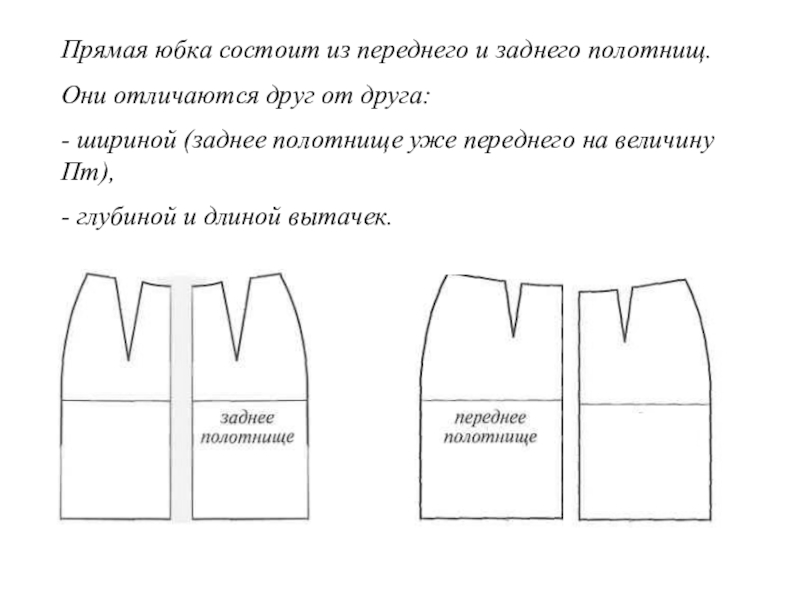

Слайд 5Прямая юбка состоит из переднего и заднего полотнищ.
Они отличаются друг
- шириной (заднее полотнище уже переднего на величину Пт),
- глубиной и длиной вытачек.

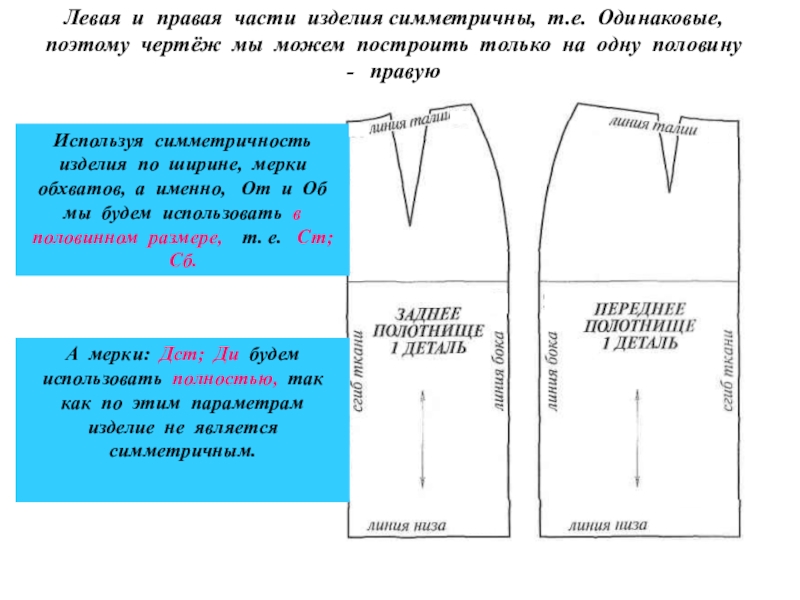

Слайд 6
Левая и правая части изделия симметричны, т.е. Одинаковые, поэтому чертёж мы
Используя симметричность изделия по ширине, мерки обхватов, а именно, От и Об мы будем использовать в половинном размере, т. е. Ст; Сб.
А мерки: Дст; Ди будем использовать полностью, так как по этим параметрам изделие не является симметричным.

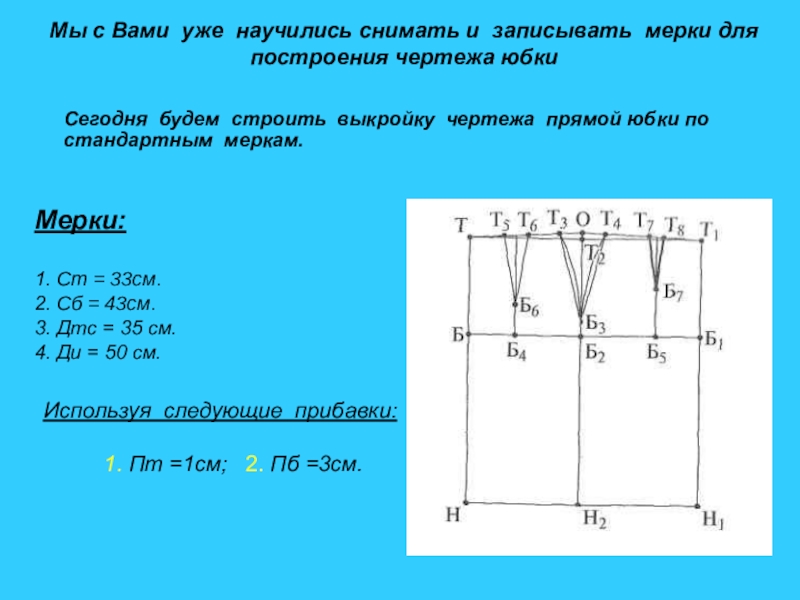

Слайд 7Мы с Вами уже научились снимать и записывать мерки для построения
Сегодня будем строить выкройку чертежа прямой юбки по стандартным меркам.
Мерки:
1. Ст = 33см.
2. Сб = 43см.
3. Дтс = 35 см.
4. Ди = 50 см.
Используя следующие прибавки:
1. Пт =1см; 2. Пб =3см.
Слайд 8
Построение чертежа прямой юбки
Строим прямой угол в точке Т
1. Отступаем
3см.
2. Отступаем от края листа слева 2см.
2см
Ставим точку Т
Т
Построение сетки
ТТ1= (СБ + Пб ) = 43 + 3 = 46см.
Т1
ТН = Д и = 50см.
Н
Достраиваем прямоугольник
ТТ1=НН1
ТН=Т1Н1
Н1
Построение линии бедер
ТБ = Д с т : 2 = 35 : 2 = 17,5см.
Б
Б1
Линия талии
Линия бёдер
Линия низа
Слайд 9
Построение ширины заднего полотнища
ББ2 = Сб : 2 = 43 :
Т1
Т
Б1
Б2
Б
Н1
Н1
Повышение линии талии
Т2О = п/в = 1см
Соединяем точки Т иТ1 с точкой О
прямыми наклонными линиями
О
Положение осевых линий вытачек
ББ3 = Б 1Б4 = 0,2 х Сб =
0,2х 43 = 8,6 см.
Б3
Б4
Слайд 10Рассчитать сумму вытачек ∑
(Сб+Пб) - (Ст + ПТ) =
(43+3)-
Т
Т1
Б1
О
Б3
Б
Б4
Б2
Н2
Н
Н1
Величина раствора боковой вытачки
Т3Т4 = ∑ : 2 = 12 : 2 = 6 (3см)
Т4
Т3
Величина раствора передней вытачки
Т7Т8 = ∑ : 6 = 12 : 6 = 2 (1см)
Величина раствора задней вытачки
Т5Т6 = ∑ : 3 = 12 : 3 = 4 (2см)
Т6
Т5
Т8
Т7
Слайд 11Конец боковой вытачки
2 см вверх
2 см
2 см
Б5
Конец задней вытачки
6 см
Конец передней вытачки 8 см вверх
6 см
8 см
Слайд 12Рассчитать величину подъема осевых линий вытачек.
Боковой – Т3Т4 : 8 =
Задней – Т5 Т6 : 8= 4 : 8 = 0,5 см;
Боковой – Т7 Т8 : 8 = 2 : 8 = 0,3 см.
Б5
Оформить линию талии плавными кривыми линиями, проходящими через точки раствора вытачек и точки подъема осевых линий вытачек. При этом в точках Т и Т1 должен быть прямой угол.

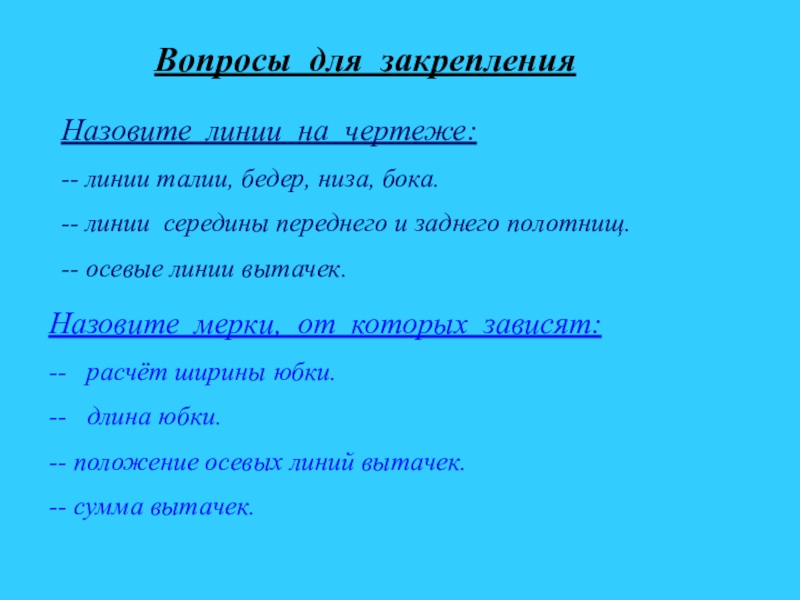

Слайд 13Вопросы для закрепления
Назовите линии на чертеже:
-- линии талии, бедер, низа, бока.
--
-- осевые линии вытачек.
Назовите мерки, от которых зависят:
-- расчёт ширины юбки.
-- длина юбки.
-- положение осевых линий вытачек.
-- сумма вытачек.
