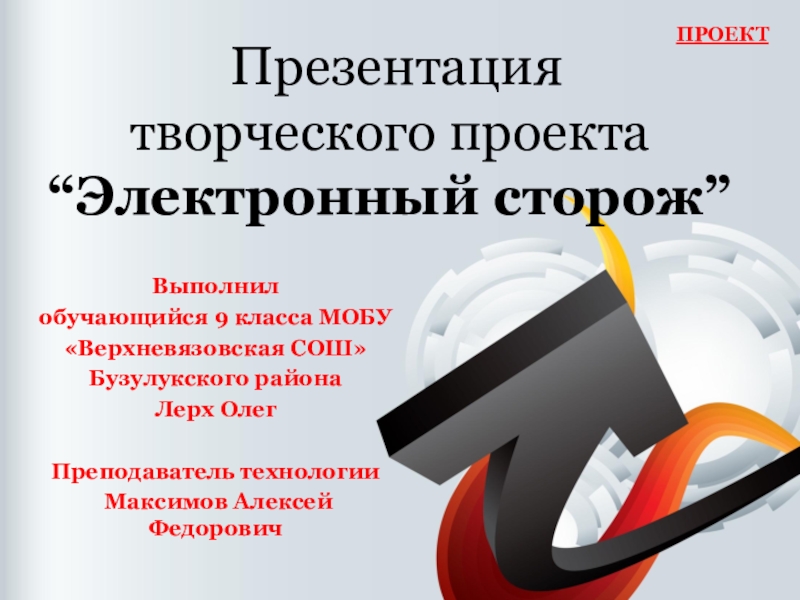

Презентация, доклад творческого проекта по технологии Электронный сторож Лерх Олег 9 кл.

СОШ»
Бузулукского района
Лерх Олег

Преподаватель технологии
Максимов Алексей Федорович

ПРОЕКТ

ее формулировка.
3. Выявление основных требований к изделию.
4. Исследование.
5. Анализ идей и выбор лучшего варианта.

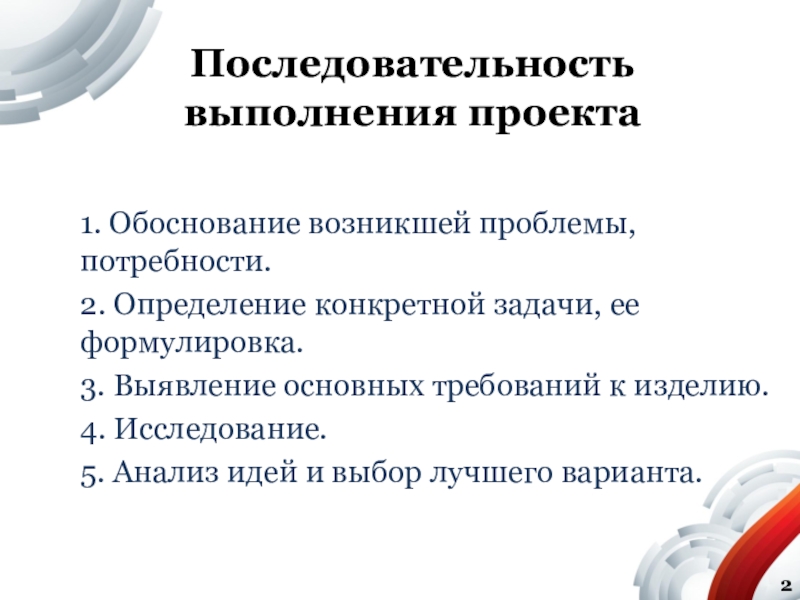

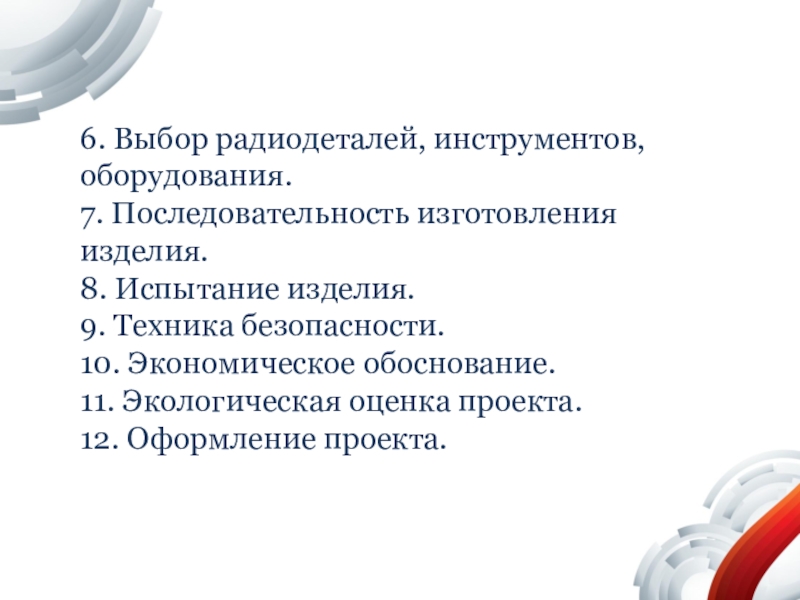

безопасности. 10. Экономическое обоснование. 11. Экологическая оценка проекта. 12. Оформление проекта.

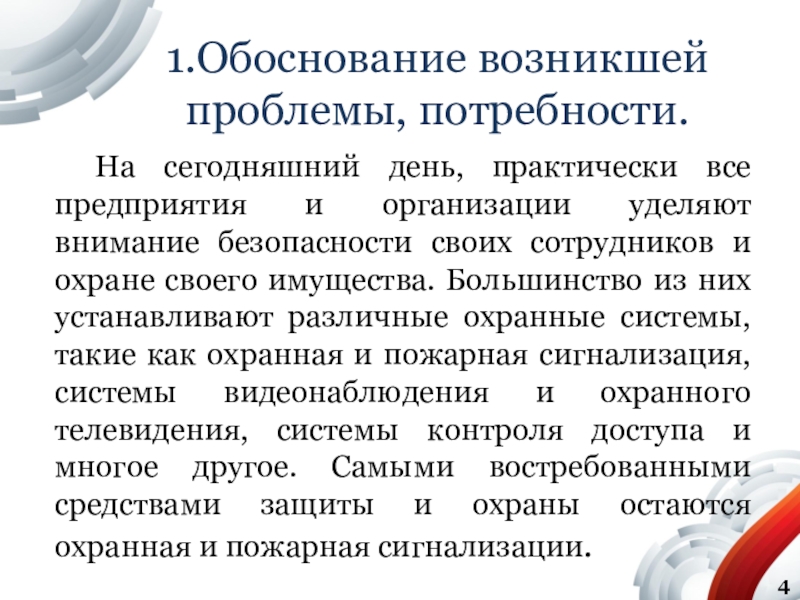

своих сотрудников и охране своего имущества. Большинство из них устанавливают различные охранные системы, такие как охранная и пожарная сигнализация, системы видеонаблюдения и охранного телевидения, системы контроля доступа и многое другое. Самыми востребованными средствами защиты и охраны остаются охранная и пожарная сигнализации.

1.Обоснование возникшей проблемы, потребности.

навыков самостоятельной работы при решении конкретной задачи, овладение методикой расчета и конструирования изделий .
Цель курсового проекта - научиться использовать нормативно-техническую документацию при разработке электрических схем, ознакомиться с порядком построения, изложения и оформления конструкторской документации.

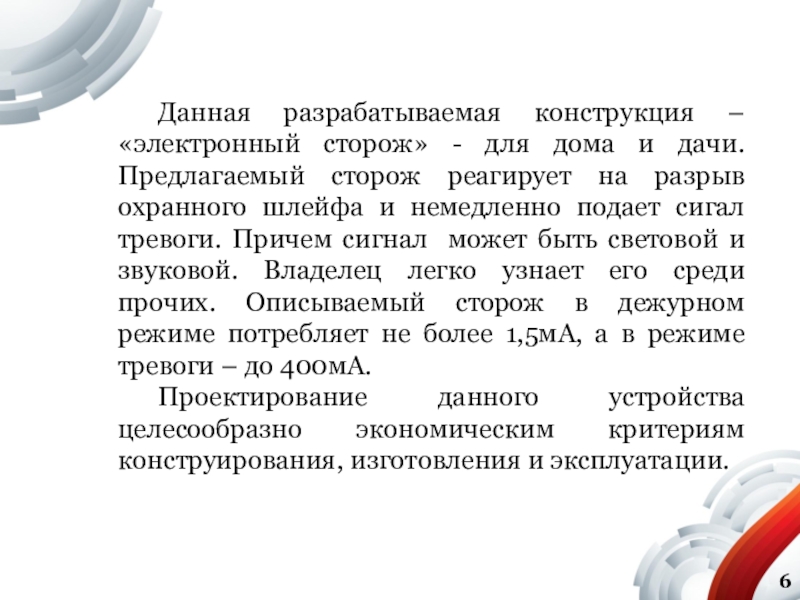

Предлагаемый сторож реагирует на разрыв охранного шлейфа и немедленно подает сигал тревоги. Причем сигнал может быть световой и звуковой. Владелец легко узнает его среди прочих. Описываемый сторож в дежурном режиме потребляет не более 1,5мА, а в режиме тревоги – до 400мА.
Проектирование данного устройства целесообразно экономическим критериям конструирования, изготовления и эксплуатации.

сигнализации должна быть простой и надежной.
3.Сигнализация должна быть энергоэкономичной.
4.Изделие должно быть не дорогим, качественно изготовленным.

3. Выявление основных требований к изделию.

в начале XIX века.








фото 1. Первая сигнализация со звонком.

4. Исследование

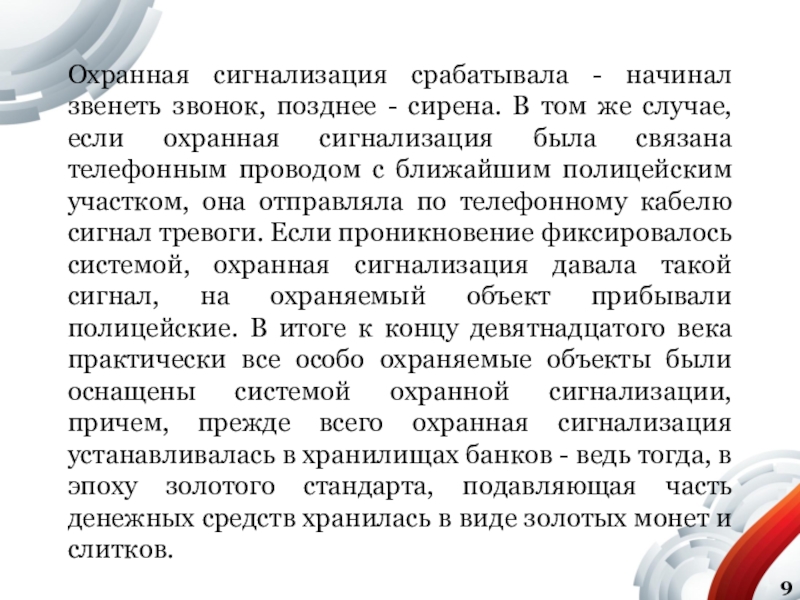

том же случае, если охранная сигнализация была связана телефонным проводом с ближайшим полицейским участком, она отправляла по телефонному кабелю сигнал тревоги. Если проникновение фиксировалось системой, охранная сигнализация давала такой сигнал, на охраняемый объект прибывали полицейские. В итоге к концу девятнадцатого века практически все особо охраняемые объекты были оснащены системой охранной сигнализации, причем, прежде всего охранная сигнализация устанавливалась в хранилищах банков - ведь тогда, в эпоху золотого стандарта, подавляющая часть денежных средств хранилась в виде золотых монет и слитков.

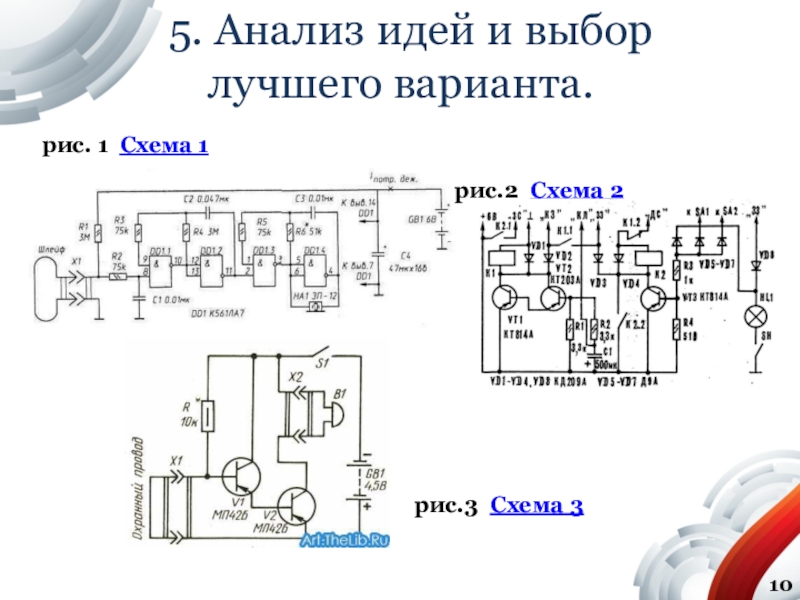

Схема 2









рис.3 Схема 3

3) «электронного сторожа» потому-то что она очень проста, надежна и эффективна. После небольшой доработки схема приобрела следующий вид (см. рис. 4).
На первоначальном этапе, вместо звонка или сирены я решил использовать светодиодный фонарь .

«Электронного сторожа» я использовал детали из старых радиосхем, хранящихся у преподавателя технологии. Найдя нужные радиодетали, выпаивал их паяльником, проверял целостность тестером.

фото 2. Выпаивание радиодеталей

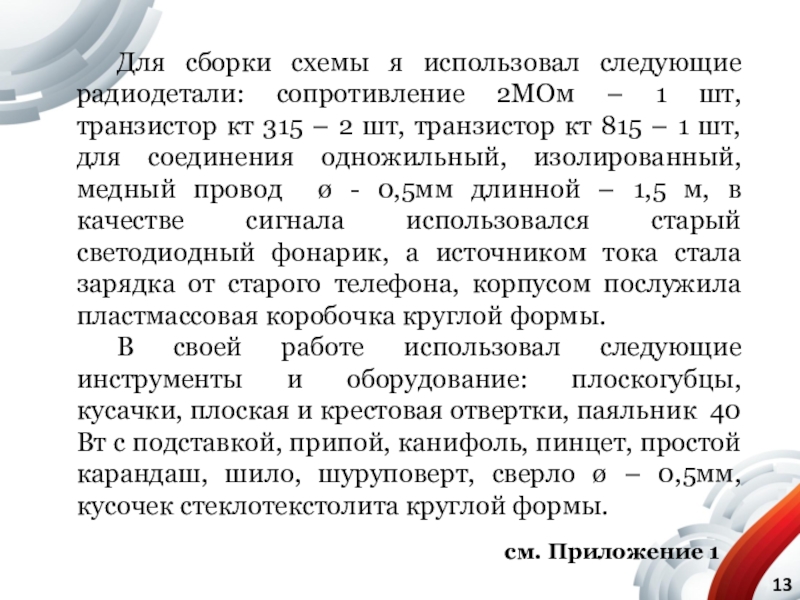

шт, транзистор кт 315 – 2 шт, транзистор кт 815 – 1 шт, для соединения одножильный, изолированный, медный провод ø - 0,5мм длинной – 1,5 м, в качестве сигнала использовался старый светодиодный фонарик, а источником тока стала зарядка от старого телефона, корпусом послужила пластмассовая коробочка круглой формы.
В своей работе использовал следующие инструменты и оборудование: плоскогубцы, кусачки, плоская и крестовая отвертки, паяльник 40 Вт с подставкой, припой, канифоль, пинцет, простой карандаш, шило, шуруповерт, сверло ø – 0,5мм, кусочек стеклотекстолита круглой формы.

см. Приложение 1

аналогичную схему с эскизом, на котором видна правильность и последовательность соединения деталей. Для платы я взял кусочек стеклотекстолита круглой формы, карандашом разметил места крепления контактов деталей, шилом сделал углубления, при помощи шуруповерта тонким сверлом просверлил отверстия.

рис. 5 Эскиз соединений платы.

контакты при помощи припаивания кусочков нужной длинны одножильного, изолированного, медного провода. При паянии использовал паяльник малой мощности, припой и канифоль.

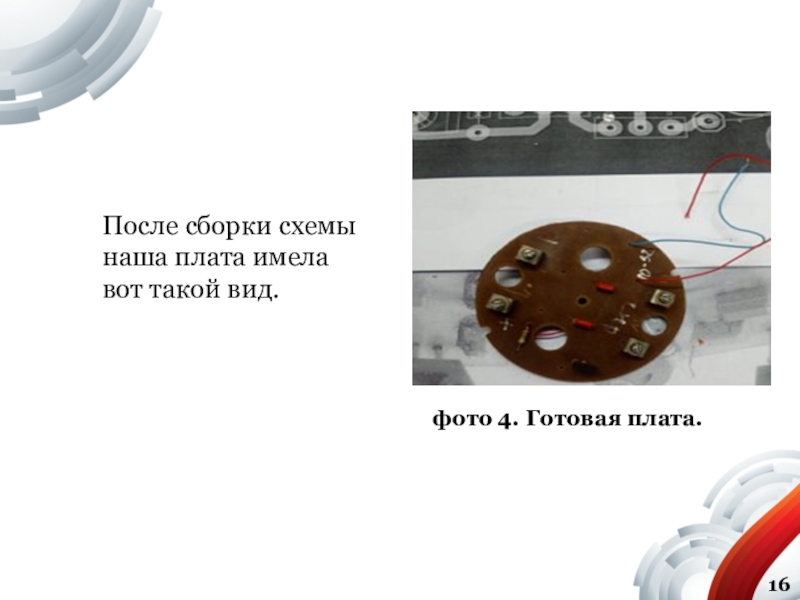

вид.

испытаниям

фото 6. Срабатывание светового сигнала после разрыва охранного шлейфа.

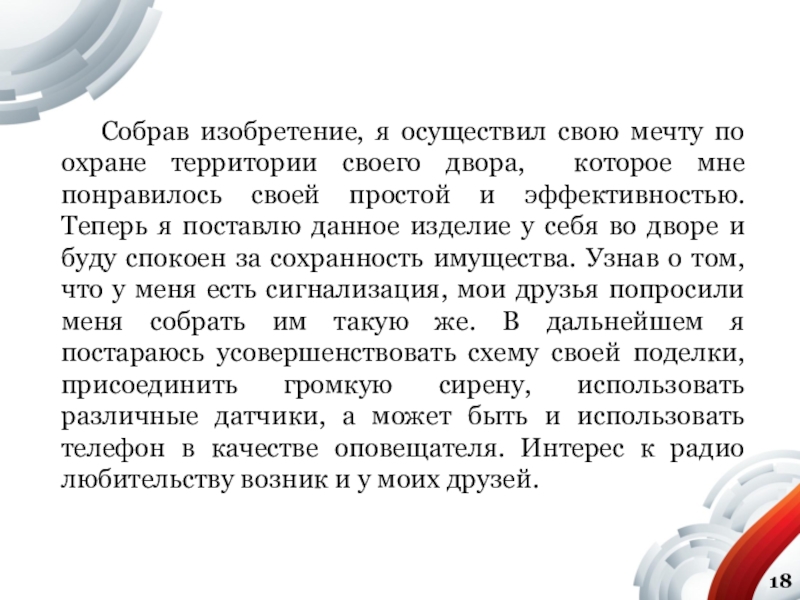

которое мне понравилось своей простой и эффективностью. Теперь я поставлю данное изделие у себя во дворе и буду спокоен за сохранность имущества. Узнав о том, что у меня есть сигнализация, мои друзья попросили меня собрать им такую же. В дальнейшем я постараюсь усовершенствовать схему своей поделки, присоединить громкую сирену, использовать различные датчики, а может быть и использовать телефон в качестве оповещателя. Интерес к радио любительству возник и у моих друзей.

региональном этапе Всероссийской олимпиады мы с моим преподавателем решили сконструировать макет дома разместив в нем датчики и оповещатели. В качестве датчиков мы использовали охранный шлейф и геркон (датчик открытия двери). Также мы сделали звуковой опавищатель,взяв сирену от старой автомобильной сигнализации. Увидев в интернете сюжет как сотовый телефон служит дистанционным оповещателем я решил в своем проекте применить такой же способ оповещения. Припаял к одной из цифр (8) два провода и соединил их с сигнализацией, добился того-что при открытии двери включается быстрый вызов номера моего телефона. В дальнейшем мы планируем в каждую комнату нашего дома поставить датчики соединив их с телефоном.

или маленькие пассатижи. Мелкие детали, которые нужно соединить между собой, удобно фиксировать с помощью зажимов. Такие зажимы можно изготовить из обычных деревянных прищепок. • Проверять нагрев паяльника касанием руки к корпусу нельзя. Можно получить ожог, а если фаза сетевого напряжения пробита, то и удар током. • Нельзя излишки припоя на жале стряхивать. Раскаленная капля припоя может попасть на тело, что приведет к ожогу. Лишний припой снимают, вытирая жало о зачищающую поверхность. • Для защиты глаз необходимо применять при работе защитные очки. • В паузах между операциями пайки паяльник должен находиться на подставке. Помещение где проводятся работы постоянно проветривается.

9. Техника безопасности

от 2 до 3 тысяч рублей.
Мои затраты: припой -50 руб., канифоль-30 руб., электроэнергия-1 руб.
Все остальное (радиодетали, провода , фонарик, звуковая сирена, телефон, блок питания на 12 В и паяльник) нашлось дом
Итого-81 руб. + время потраченное не зря !!!
(см. Приложение 2 )

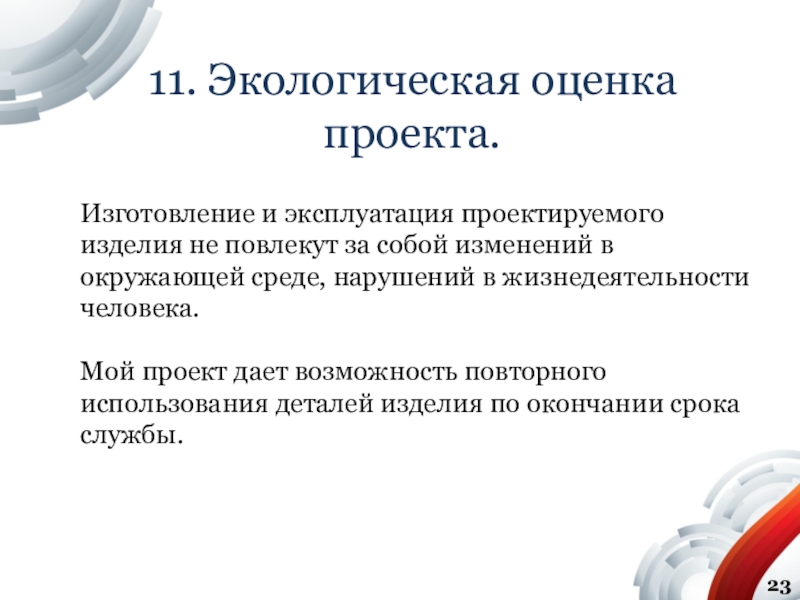

проектируемого изделия не повлекут за собой изменений в окружающей среде, нарушений в жизнедеятельности человека.

Мой проект дает возможность повторного использования деталей изделия по окончании срока службы.
