Презентация, доклад урока по технологии на тему Устройство токарного станка по дереву (6 класс)

Нижневартовск, ХМАО-Югра

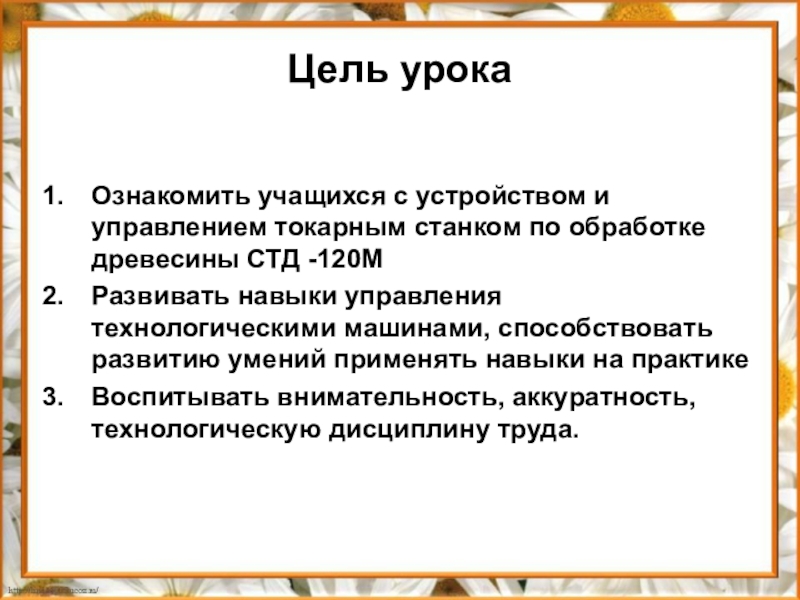

древесины СТД -120М
Развивать навыки управления технологическими машинами, способствовать развитию умений применять навыки на практике
Воспитывать внимательность, аккуратность, технологическую дисциплину труда.

машиной?
3. В каких машинах имеются ременные передачи?
4.Приведите примеры энергетических и рабочих машин?

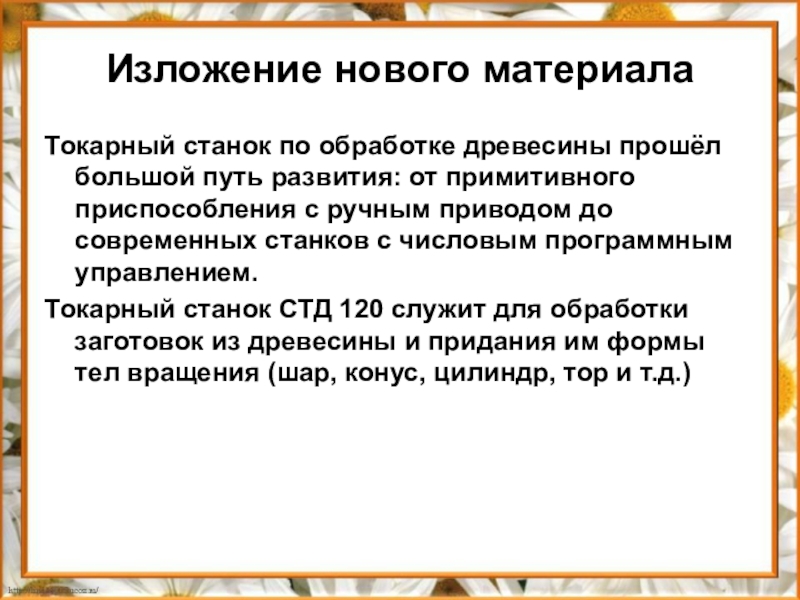

от примитивного приспособления с ручным приводом до современных станков с числовым программным управлением.
Токарный станок СТД 120 служит для обработки заготовок из древесины и придания им формы тел вращения (шар, конус, цилиндр, тор и т.д.)

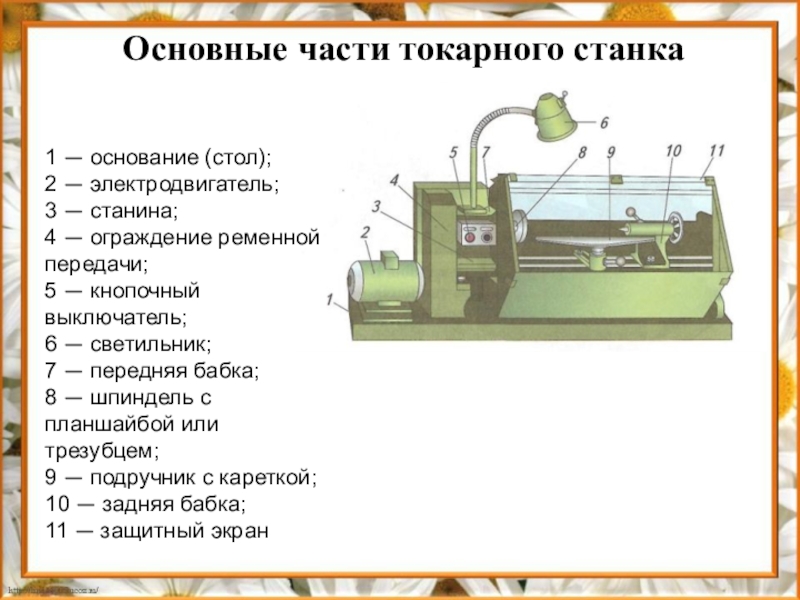

— станина;
4 — ограждение ременной передачи;
5 — кнопочный выключатель;
6 — светильник;
7 — передняя бабка;
8 — шпиндель с планшайбой или трезубцем;
9 — подручник с кареткой;
10 — задняя бабка;
11 — защитный экран

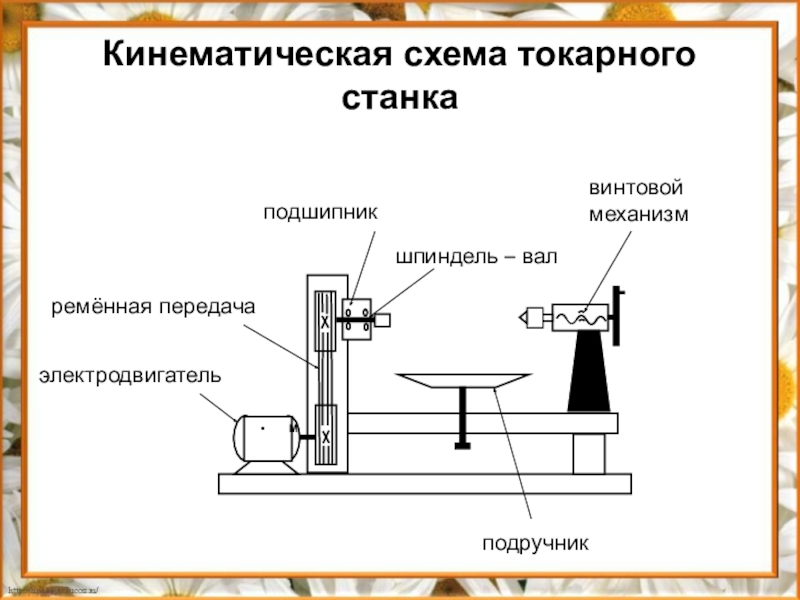

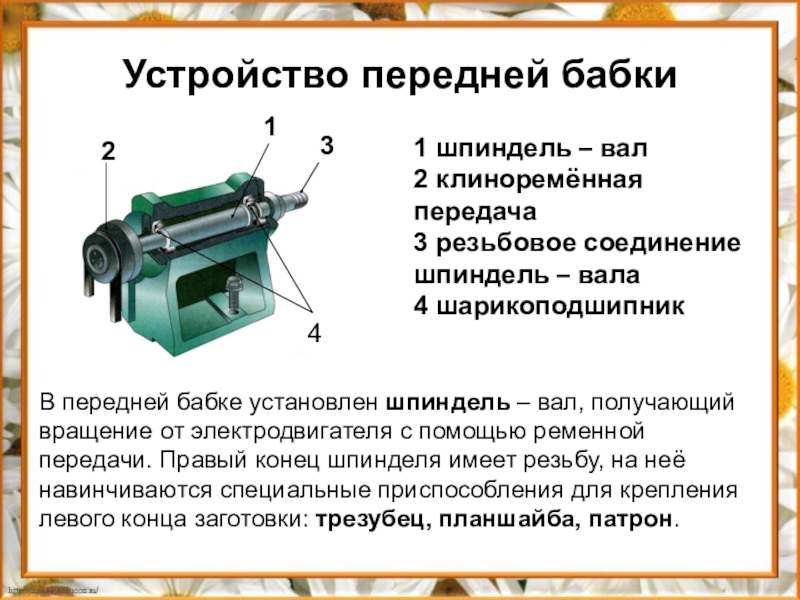

– вала
4 шарикоподшипник

В передней бабке установлен шпиндель – вал, получающий вращение от электродвигателя с помощью ременной передачи. Правый конец шпинделя имеет резьбу, на неё навинчиваются специальные приспособления для крепления левого конца заготовки: трезубец, планшайба, патрон.

заготовок небольшой длины и большого диаметра

в. трезубец для крепления длинных заготовок с поджатием центром задней бабки

заготовок. Она может перемещаться вдоль направляющих станины и закрепляется неподвижно болтом и гайкой. Окончательно конец
заготовки поджимают центром. Его перемещают вращением маховика и закрепляют зажимом.

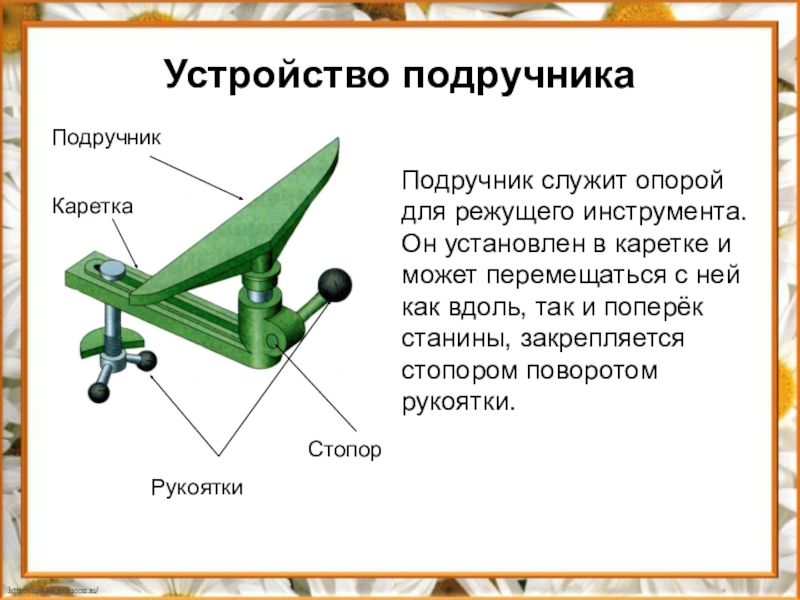

каретке и может перемещаться с ней как вдоль, так и поперёк станины, закрепляется стопором поворотом рукоятки.

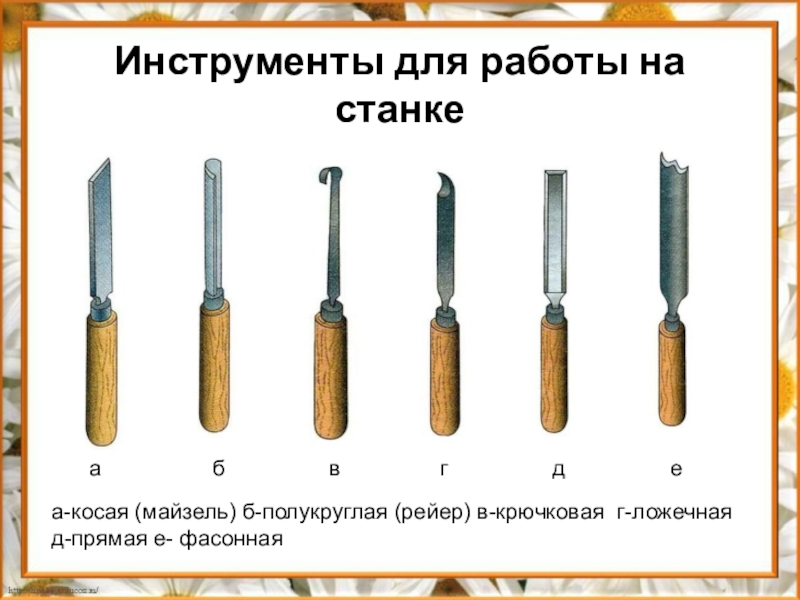

б в г д е

а-косая (майзель) б-полукруглая (рейер) в-крючковая г-ложечная д-прямая е- фасонная

точении называется главным движением резания, так как без него вообще невозможно точение. Оно соответствует вращению детали «на вас».
Поступательное движение токарной стамески при точении называется вспомогательным движением, т.е движением подачи.
Изменение частоты вращения осуществляется перестановкой ремня на шкивах.

разрешения учителя.
Работай в очках, в спецодежде с застегнутыми рукавами.
Проверь рабочий инструмент. Ручки не должны иметь трещин, должны быть прочно насажены.
Измерять деталь не выключив станок.
Нельзя класть инструменты и посторонние предметы на станок.
Не включать станок без огражденной ременной передачи.
Не опираться на части токарного станка и не передавать предметы через станок.
После выключения станка не тормозить заготовку рукой.
Не оставлять работающий станок без присмотра.
Обо всех неисправностях немедленно сообщать учителю.

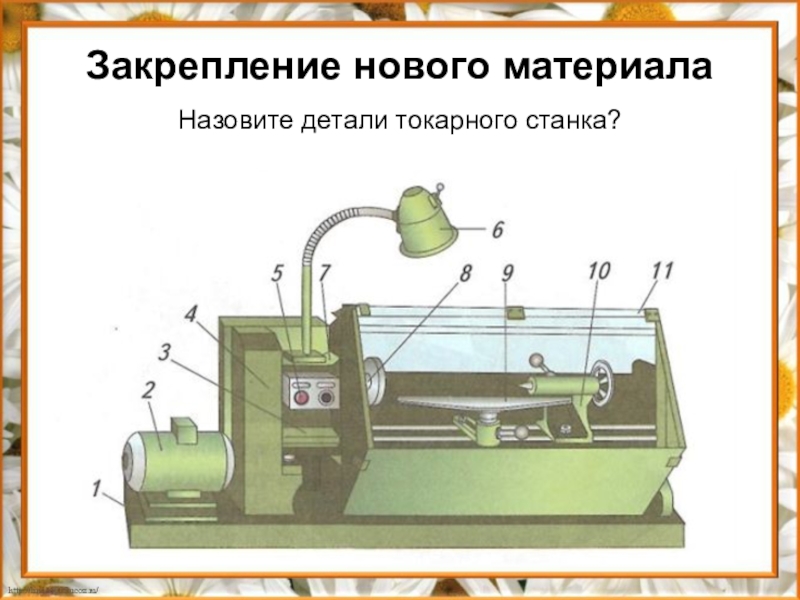

передачу, шпиндель, переднюю бабку, подручник с кареткой, заднюю бабку, кнопки «пуск» и «стоп».
2. С разрешения учителя, убедившись, что станок отключен, снимите защитный кожух с клиноременной передачи и посмотрите, как можно изменять частоту вращения шпинделя, переставляя ремень на шкивы разных диаметров. Потренируйтесь в перестановке ремня.
3. Потренируйтесь в смене шпиндельных насадок, в закреплении подручника и задней бабки

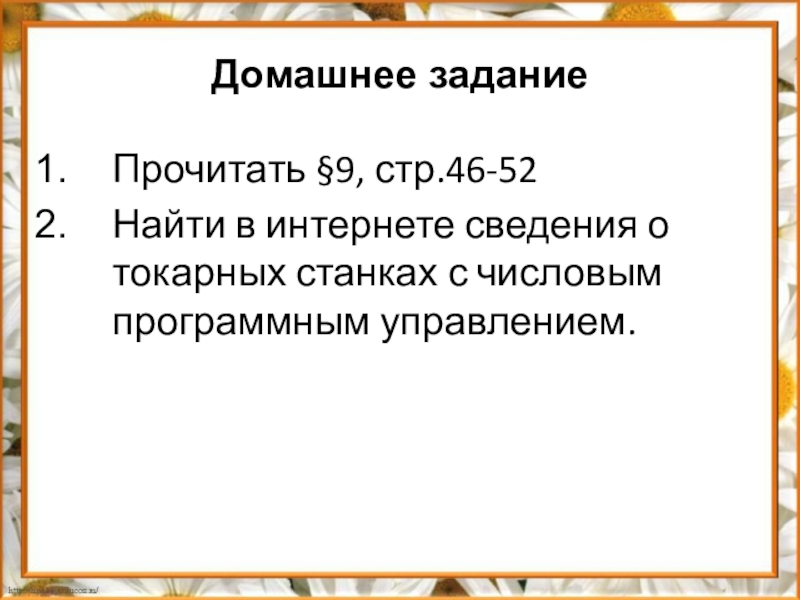

с числовым программным управлением.
